Hyundai Genesis Coupe 2011 Betriebsanleitung (in German)

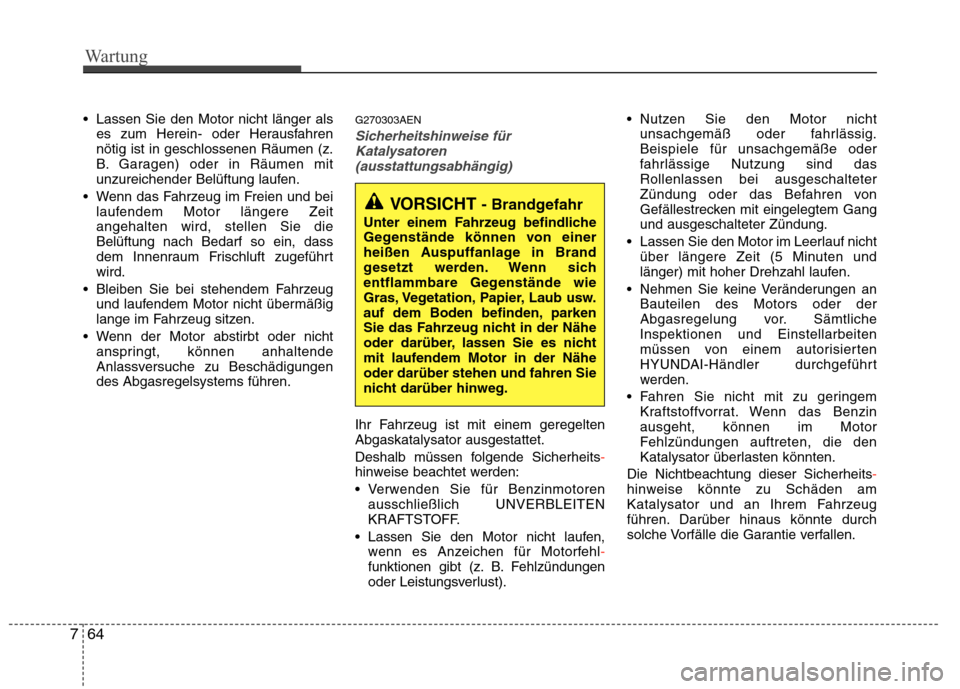

Wartung
64
7
Lassen Sie den Motor nicht länger als
es zum Herein- oder Herausfahren nötig ist in geschlossenen Räumen (z.
B. Garagen) oder in Räumen mit
unzureichender Belüftung laufen.
Wenn das Fahrzeug im Freien und bei laufendem Motor längere Zeitangehalten wird, stellen Sie dieBelüftung nach Bedarf so ein, dass
dem Innenraum Frischluft zugeführtwird.
Bleiben Sie bei stehendem Fahrzeug und laufendem Motor nicht übermäßig
lange im Fahrzeug sitzen.
Wenn der Motor abstirbt oder nicht anspringt, können anhaltende
Anlassversuche zu Beschädigungendes Abgasregelsystems führen. G270303AEN
Sicherheitshinweise für
Katalysatoren
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem geregelten Abgaskatalysator ausgestattet.
Deshalb müssen folgende Sicherheits
-hinweise beachtet werden:
Verwenden Sie für Benzinmotoren ausschließlich UNVERBLEITEN
KRAFTSTOFF.
Lassen Sie den Motor nicht laufen, wenn es Anzeichen für Motorfehl
-funktionen gibt (z. B. Fehlzündungen
oder Leistungsverlust). Nutzen Sie den Motor nicht
unsachgemäß oder fahrlässig.Beispiele für unsachgemäße oder
fahrlässige Nutzung sind dasRollenlassen bei ausgeschalteter
Zündung oder das Befahren von
Gefällestrecken mit eingelegtem Gangund ausgeschalteter Zündung.
Lassen Sie den Motor im Leerlauf nicht über längere Zeit (5 Minuten und
länger) mit hoher Drehzahl laufen.
Nehmen Sie keine Veränderungen an Bauteilen des Motors oder der
Abgasregelung vor. SämtlicheInspektionen und Einstellarbeiten
müssen von einem autorisierten
HYUNDAI-Händler durchgeführt
werden.
Fahren Sie nicht mit zu geringem Kraftstoffvorrat. Wenn das Benzinausgeht, können im Motor
Fehlzündungen auftreten, die den
Katalysator überlasten könnten.
Die Nichtbeachtung dieser Sicherheits
-hinweise könnte zu Schäden am
Katalysator und an Ihrem Fahrzeug
führen. Darüber hinaus könnte durch
solche Vorfälle die Garantie verfallen.
VORSICHT - Brandgefahr
Unter einem Fahrzeug befindliche
Gegenstände können von einer
heißen Auspuffanlage in Brand
gesetzt werden. Wenn sich
entflammbare Gegenstände wie
Gras, Vegetation, Papier, Laub usw.
auf dem Boden befinden, parken
Sie das Fahrzeug nicht in der Nähe
oder darüber, lassen Sie es nicht
mit laufendem Motor in der Näheoder darüber stehen und fahren Sie
nicht darüber hinweg.

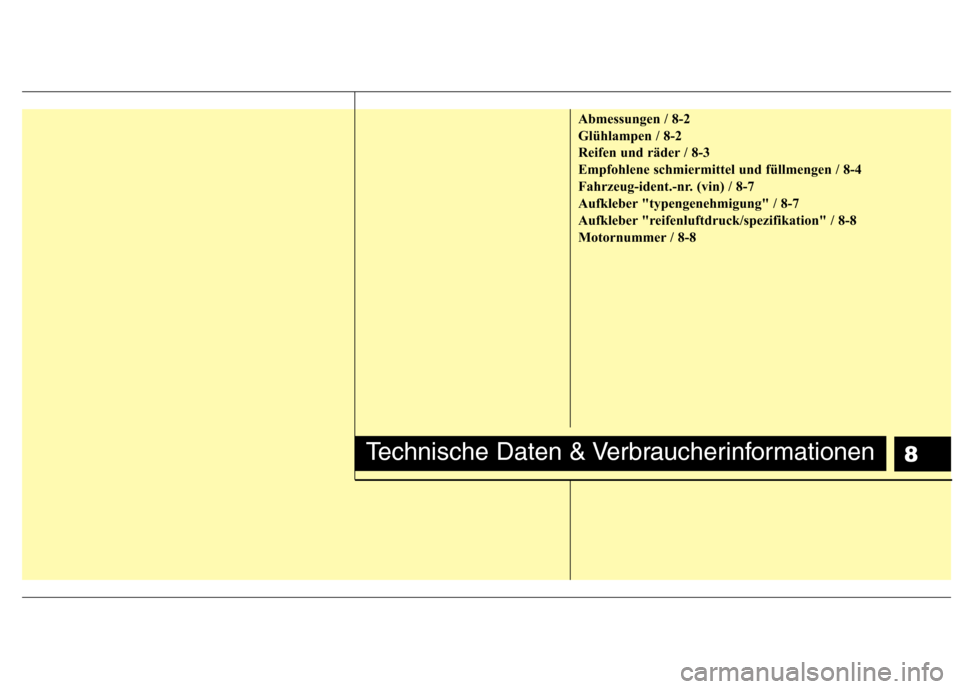

8
Abmessungen / 8-2
Glühlampen / 8-2
Reifen und räder / 8-3
Empfohlene schmiermittel und füllmengen / 8-4
Fahrzeug-ident.-nr. (vin) / 8-7
Aufkleber "typengenehmigung" / 8-7
Aufkleber "reifenluftdruck/spezifikation" / 8-8
Motornummer / 8-8
Technische Daten & Verbraucherinformationen

Technische Daten & Verbraucherinformationen
2
8

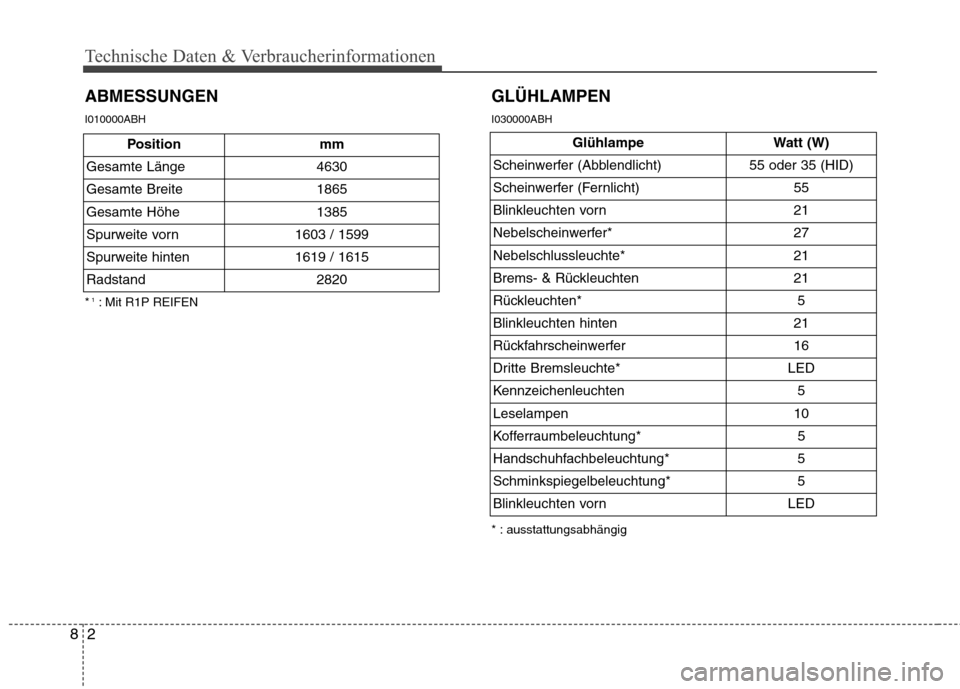

ABMESSUNGEN GLÜHLAMPEN
* : ausstattungsabhängig
*
1
: Mit R1P REIFEN
I010000ABH
I030000ABH
Position mm
Gesamte Länge 4630
Gesamte Breite 1865
Gesamte Höhe 1385
Spurweite vorn 1603 / 1599
Spurweite hinten 1619 / 1615Radstand 2820
Glühlampe Watt (W)
Scheinwerfer (Abblendlicht) 55 oder 35 (HID)
Scheinwerfer (Fernlicht) 55
Blinkleuchten vorn 21
Nebelscheinwerfer* 27
Nebelschlussleuchte* 21
Brems- & Rückleuchten 21
Rückleuchten* 5
Blinkleuchten hinten 21
Rückfahrscheinwerfer 16
Dritte Bremsleuchte* LED
Kennzeichenleuchten 5
Leselampen 10
Kofferraumbeleuchtung* 5
Handschuhfachbeleuchtung* 5
Schminkspiegelbeleuchtung* 5
Blinkleuchten vorn LED

83
Technische Daten & Verbraucherinformationen
REIFEN UND RÄDER
I020000ABHPosition Reifengröße Felgengröße/
Einpresstiefe Reifenluftdruck
bar (kPa) Anzugsdrehmoment
Radmutternkgm (Nm)
Vorn Hinten
Standardrad 225/45R18 7.5J×18 2,4 (240) -
9~11
(88~107)
245/45R18 8.0J×18 - 2,4 (240)
225/40R19 8.0J×19 2,4 (240) -
245/40R19 8.5J×19 -
2,
4 (240)
Notrad T135/90D17 4.0T×17
4,2 (420)4,2 (420)
T135/80R18 4.0T×18

Technische Daten & Verbraucherinformationen
4
8
EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN I040000ABK
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur
Schmiermittel mit der angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und
reduziert den Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
Schmiermittel Ca. Inhalt Klassifikation
Motoröl * 1
*2
(Ölwechsel) 2,0 TCI
5,3
l
API Service SM*3
, ILSAC GF-4 oder höher
3,8L 5,2
l
Ölverbrauch
Normale
FahrbedingungenMAX. 1L / 1,500 Km-
Schwierige EinsaztbedingungenMAX. 1L / 1,000 Km-
Automatikgetriebe-
flüssigkeit 2,0L
10
l
APOLLOIL ATF RED-1K
3,8L 9,5
l
Schaltgetriebeöl 2,0L
2,0
l
SAE 75W/85, API GL-4
3,8L 2,2
l
Servolenkung 0,9
l
Pentosin CHF 202
Motorkühlmittel 2,0L
5,5
l
Gemisch aus Frostschutz und destilliertem wasser
(auf Ethylenglykolbasis für Aluminiumkühler)
3,8L 9,6
l

85
Technische Daten & Verbraucherinformationen
*1
Empfohlene SAE-Viskositäten siehe nächste Seite.
* 2
Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduz ieren sie
den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine
erhebliche Kosten- und Energieeinsparung ergeben.
* 3
Wenn das API Service SM Motoröl in Ihrem Land nicht verfügbar ist, können Sie API Service SL verwenden.

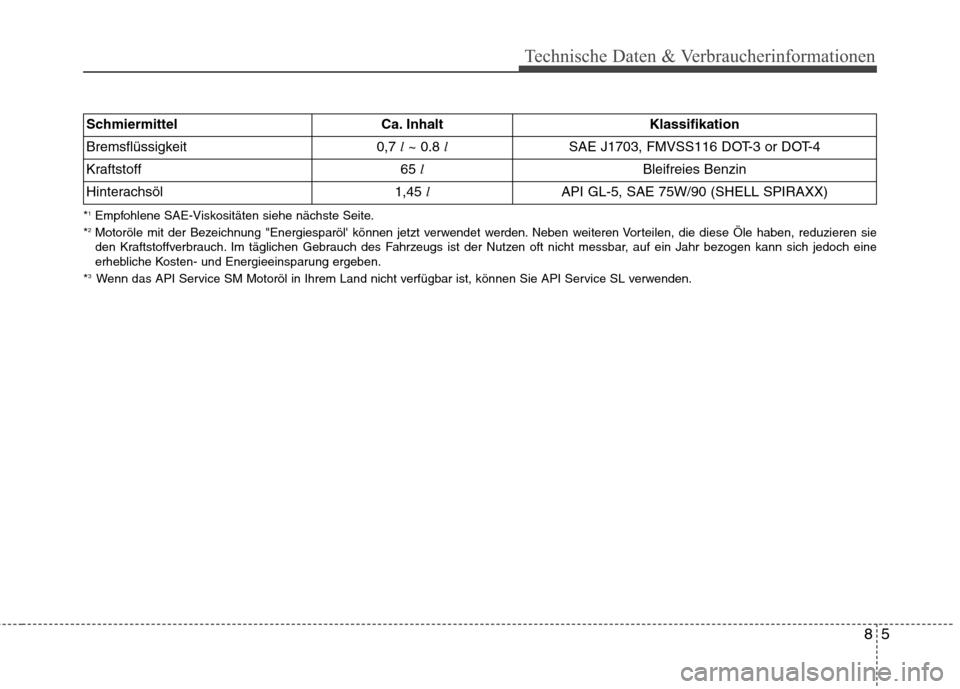

Schmiermittel Ca. Inhalt Klassifikation
Bremsflüssigkeit
0,7
l~ 0.8 l
SAE J1703, FMVSS116 DOT-3 or DOT-4
Kraftstoff 65
l
Bleifreies Benzin
Hinterachsöl 1,45
l
API GL-5, SAE 75W/90 (SHELL SPIRAXX)

Technische Daten & Verbraucherinformationen
6
8
I040100AUN

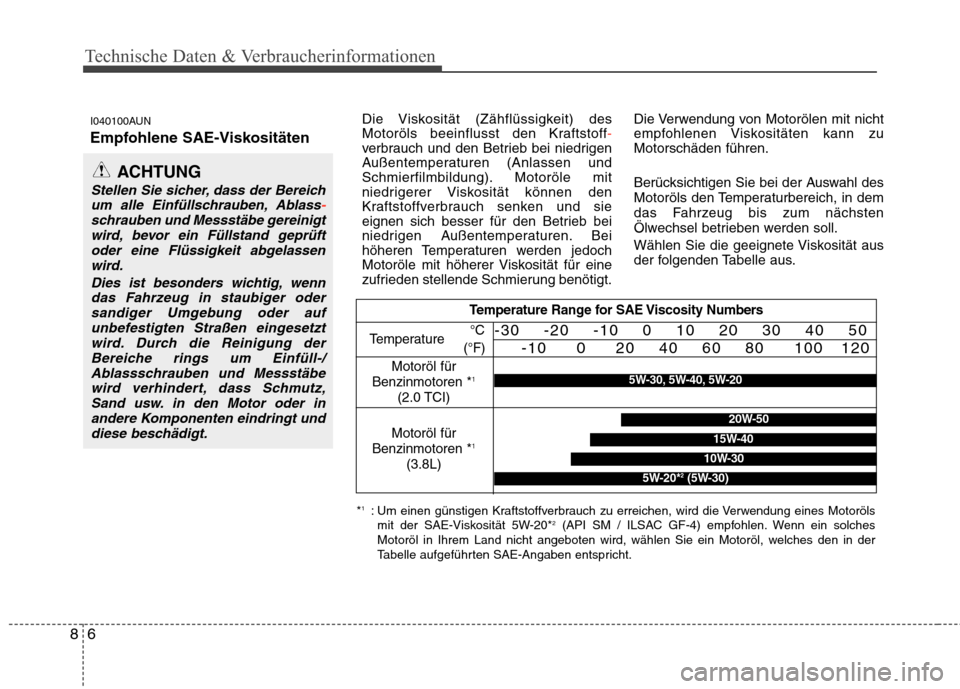

Empfohlene SAE-Viskositäten Die Viskosität (Zähflüssigkeit) des
Motoröls beeinflusst den Kraftstoff-verbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und
Schmierfilmbildung). Motoröle mit
niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie
eignen sich besser für den Betrieb bei
niedrigen Außentemperaturen. Bei
höheren Temperaturen werden jedoch
Motoröle mit höherer Viskosität für eine
zufrieden stellende Schmierung benötigt.Die Verwendung von Motorölen mit nicht
empfohlenen Viskositäten kann zuMotorschäden führen.
Berücksichtigen Sie bei der Auswahl des
Motoröls den Temperaturbereich, in dem
das Fahrzeug bis zum nächsten
Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus
der folgenden Tabelle aus.
ACHTUNG
Stellen Sie sicher, dass der Bereich
um alle Einfüllschrauben, Ablass-schrauben und Messstäbe gereinigtwird, bevor ein Füllstand geprüftoder eine Flüssigkeit abgelassen
wird.
Dies ist besonders wichtig, wenndas Fahrzeug in staubiger odersandiger Umgebung oder aufunbefestigten Straßen eingesetzt
wird. Durch die Reinigung derBereiche rings um Einfüll-/Ablassschrauben und Messstäbewird verhindert, dass Schmutz,
Sand usw. in den Motor oder inandere Komponenten eindringt unddiese beschädigt.
* 1
: Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motoröls
mit der SAE-Viskosität 5W-20* 2
(API SM / ILSAC GF-4) empfohlen. Wenn ein solches
Motoröl in Ihrem Land nicht angeboten wird, wählen Sie ein Motoröl, welches den in der
Tabelle aufgeführten SAE-Angaben entspricht.
Temperature Range for SAE Viscosity Numbers
Temperature
Motoröl für
Benzinmotoren * 1
(3.8L)
Motoröl für
Benzinmotoren * 1
(2.0 TCI) °C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
20W-50
10W-30
15W-40
5W-20* 2
(5W-30)
5W-30, 5W-40, 5W-20

87
Technische Daten & Verbraucherinformationen

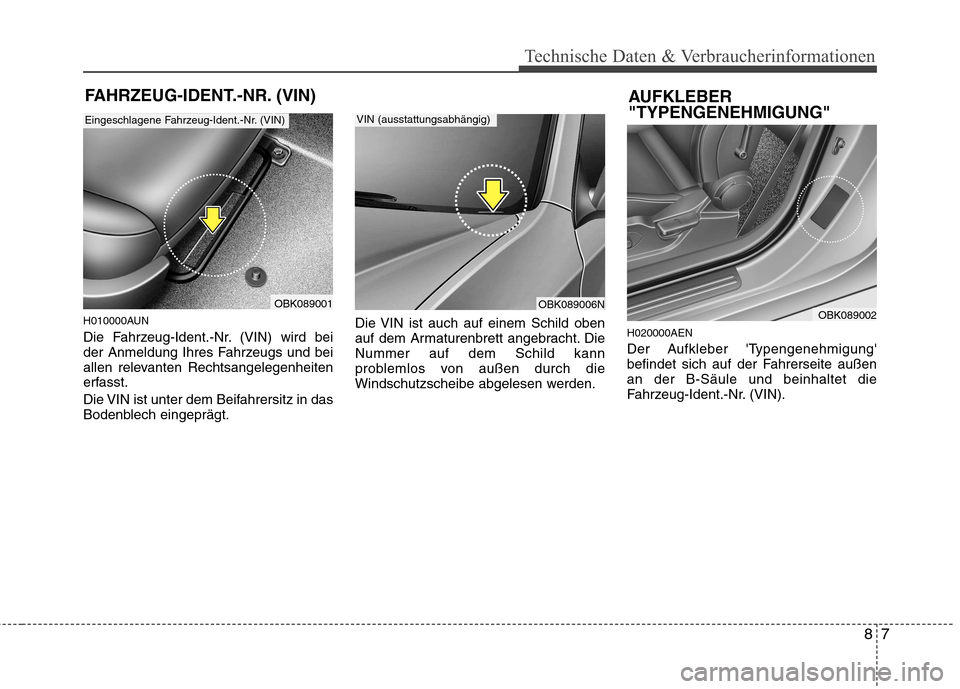

FAHRZEUG-IDENT.-NR. (VIN)
H010000AUN
Die Fahrzeug-Ident.-Nr. (VIN) wird bei
der Anmeldung Ihres Fahrzeugs und bei
allen relevanten Rechtsangelegenheiten
erfasst.
Die VIN ist unter dem Beifahrersitz in das
Bodenblech eingeprägt. Die VIN ist auch auf einem Schild oben
auf dem Armaturenbrett angebracht. DieNummer auf dem Schild kann
problemlos von außen durch die
Windschutzscheibe abgelesen werden.
H020000AEN
Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite außenan der B-Säule und beinhaltet die
Fahrzeug-Ident.-Nr. (VIN).AUFKLEBER "TYPENGENEHMIGUNG"
OBK089001
Eingeschlagene Fahrzeug-Ident.-Nr. (VIN)
OBK089002OBK089006N
VIN (ausstattungsabhängig)

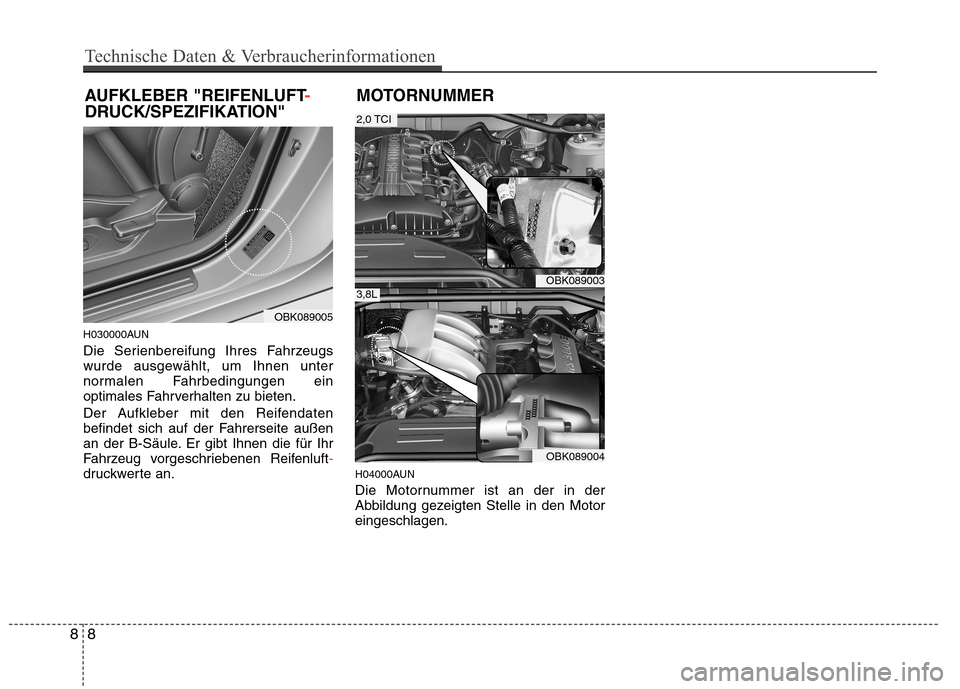

H030000AUN
Die Serienbereifung Ihres Fahrzeugs
wurde ausgewählt, um Ihnen unter
normalen Fahrbedingungen ein
optimales Fahrverhalten zu bieten.
Der Aufkleber mit den Reifendaten
befindet sich auf der Fahrerseite außen
an der B-Säule. Er gibt Ihnen die für Ihr
Fahrzeug vorgeschriebenen Reifenluft
-druckwerte an.H04000AUN
Die Motornummer ist an der in der
Abbildung gezeigten Stelle in den Motoreingeschlagen.MOTORNUMMER
AUFKLEBER "REIFENLUFT-
DRUCK/SPEZIFIKATION"
OBK089003
OBK089004
3,8L
2,0 TCI
OBK089005
88
Technische Daten & Verbraucherinformationen

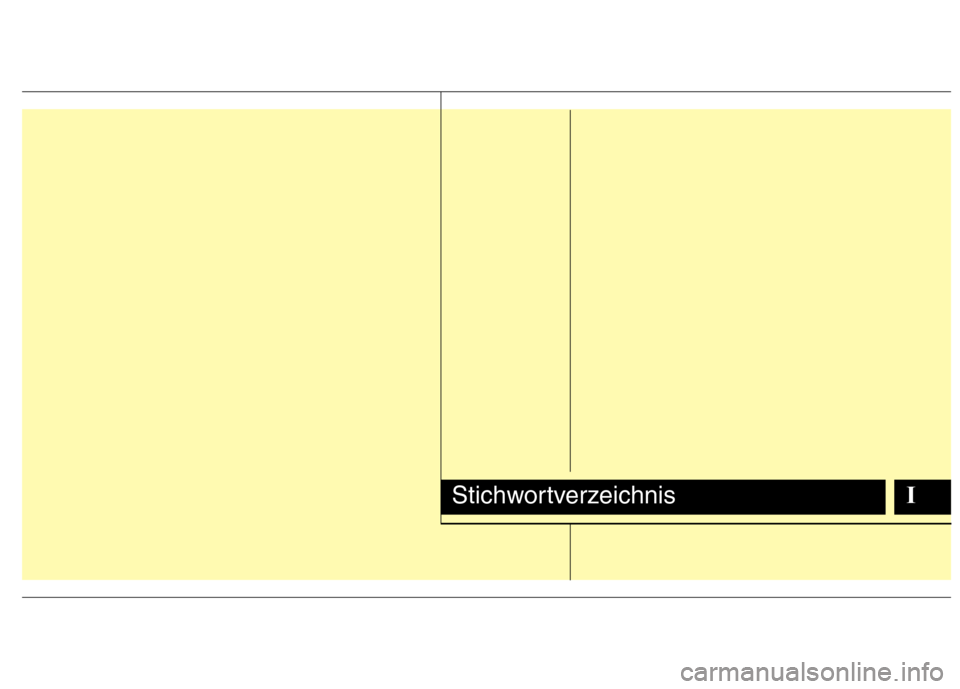

IStichwortverzeichnis
