편의 장치 4-30

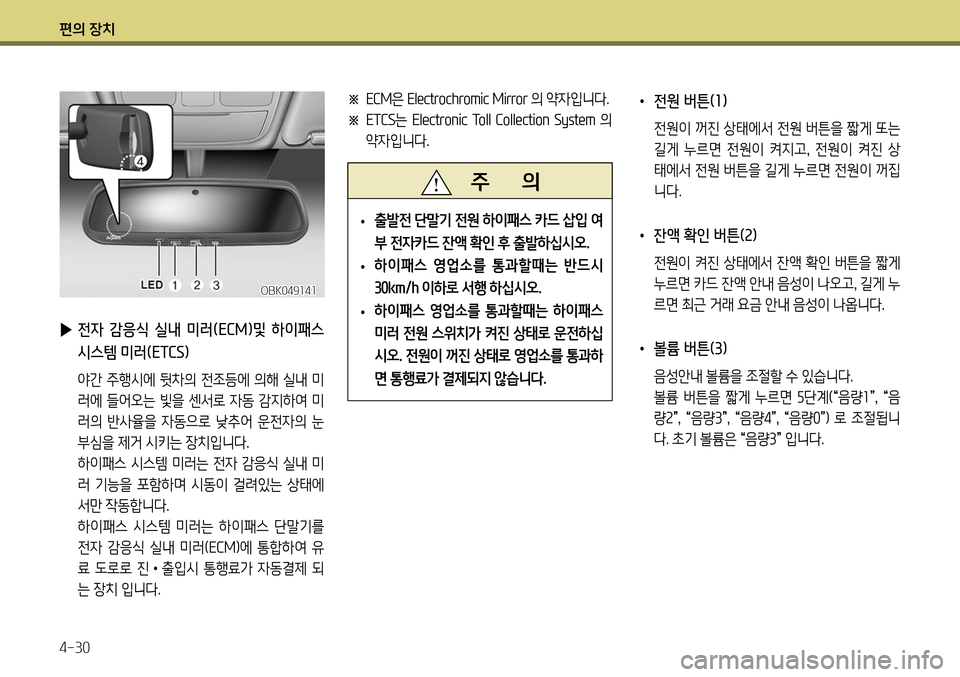

▶ 전자 감응식 실내 미러(ECM)및 하이패스 시스템 미러(ETCS)
야간 주행시에 뒷차의 전조등에 의해 실내 미
러에 들어오는 빛을 센서로 자동 감지하여 미
러의 반사율을 자동으로 낮추어 운전자의 눈
부심을 제거 시키는 장치입니다.
하이패스 시스템 미러는 전자 감응식 실내 미 러 기능을 포함하며 시동이 걸려있는 상태에
서만 작동합니다.
하이패스 시스템 미러는 하이패스 단말기를 전자 감응식 실내 미러( ECM)에 통합하여 유
료 도로로 진 •출입시 통행료가 자동결제 되
는 장치 입니다. ※

ECM 은 Electrochromic Mirror 의 약자입니다.
※
ETCS 는 Electronic Toll Collection System 의
약자입니다.
OBK049141

• 전원 버튼(1)
전원이 꺼진 상태에서 전원 버튼을 짧게 또는
길게 누르면 전원이 켜지고 , 전원이 켜진 상
태에서 전원 버튼을 길게 누르면 전원이 꺼집
니다.

• 잔액 확인 버튼(2)
전원이 켜진 상태에서 잔액 확인 버튼을 짧게
누르면 카드 잔액 안내 음성이 나오고 , 길게 누
르면 최근 거래 요금 안내 음성이 나옵니다.

• 볼륨 버튼(3)
음성안내 볼륨을 조절할 수 있습니다.
볼륨 버튼을 짧게 누르면 5단계(
“음량
1
”,

“ 음
량 2
”,

“ 음량
3
”,

“ 음량
4
”,

“ 음량
0
”) 로 조절됩니
다. 초기 볼륨은 “음량
3
” 입니다.
주 의

• 출발전 단말기 전원 하이패스 카드 삽입 여
부 전자카드 잔액 확인 후 출발하십시오
.

• 하이패스 영업소를 통과할때는 반드시
30
km/h 이하로 서행 하십시오 .

• 하이패스 영업소를 통과할때는 하이패스
미러 전원 스위치가 켜진 상태로 운전하십
시오
. 전원이 꺼진 상태로 영업소를 통과하
면 통행료가 결제되지 않습니다 .

편의 장치4-31

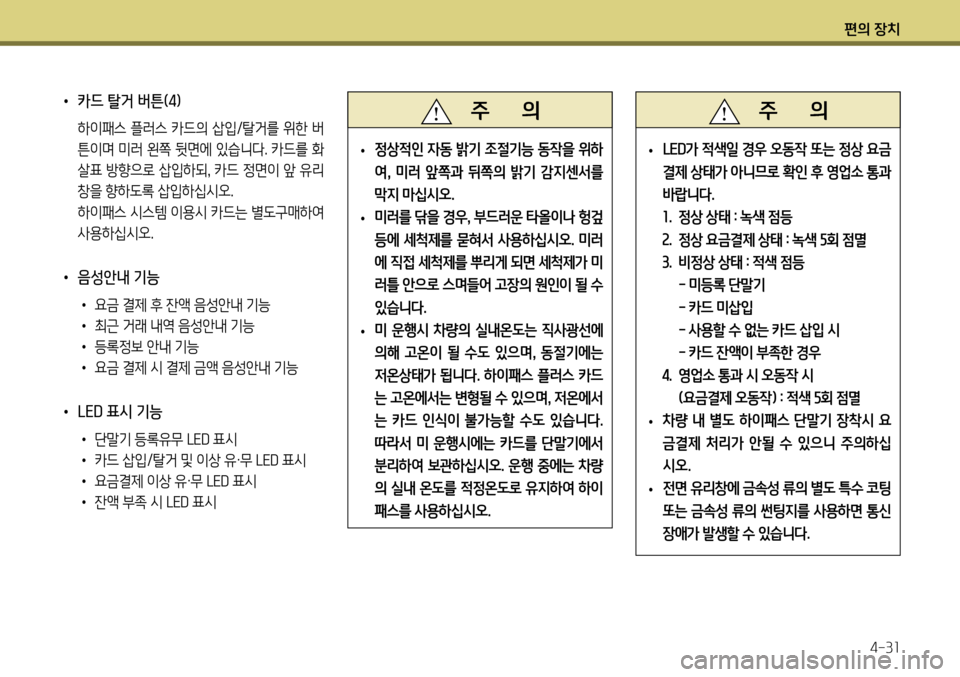

• 카드 탈거 버튼(4)
하이패스 플러스 카드의 삽입/탈거를 위한 버
튼이며 미러 왼쪽 뒷면에 있습니다. 카드를 화
살표 방향으로 삽입하되 , 카드 정면이 앞 유리
창을 향하도록 삽입하십시오.
하이패스 시스템 이용시 카드는 별도구매하여 사용하십시오.

• 음성안내 기능
• 요금 결제 후 잔액 음성안내 기능
• 최근 거래 내역 음성안내 기능
• 등록정보 안내 기능
• 요금 결제 시 결제 금액 음성안내 기능

• LED 표시 기능
• 단말기 등록유무 LED 표시
• 카드 삽입/탈거 및 이상 유·무 LED 표시
• 요금결제 이상 유·무 LED 표시
• 잔액 부족 시 LED 표시
주 의

• 정상적인 자동 밝기 조절기능 동작을 위하 여
, 미러 앞쪽과 뒤쪽의 밝기 감지센서를
막지 마십시오 .

• 미러를 닦을 경우
, 부드러운 타올이나 헝겊
등에 세척제를 묻혀서 사용하십시오 . 미러
에 직접 세척제를 뿌리게 되면 세척제가 미
러틀 안으로 스며들어 고장의 원인이 될 수
있습니다 .

• 미 운행시 차량의 실내온도는 직사광선에
의해 고온이 될 수도 있으며
, 동절기에는
저온상태가 됩니다 . 하이패스 플러스 카드
는 고온에서는 변형될 수 있으며 , 저온에서
는 카드 인식이 불가능할 수도 있습니다 .
따라서 미 운행시에는 카드를 단말기에서
분리하여 보관하십시오 . 운행 중에는 차량
의 실내 온도를 적정온도로 유지하여 하이
패스를 사용하십시오 .
주 의

• LED
가 적색일 경우 오동작 또는 정상 요금
결제 상태가 아니므로 확인 후 영업소 통과
바랍니다 .
1. 정상 상태 : 녹색 점등
2. 정상 요금결제 상태 : 녹색 5회 점멸
3 . 비정상 상태 : 적색 점등
- 미등록 단말기
- 카드 미삽입
- 사용할 수 없는 카드 삽입 시
- 카드 잔액이 부족한 경우
4. 영업소 통과 시 오동작 시
(요금결제 오동작 ) : 적색 5회 점멸

• 차량 내 별도 하이패스 단말기 장착시 요
금결제 처리가 안될 수 있으니 주의하십
시오
.

• 전면 유리창에 금속성 류의 별도 특수 코팅
또는 금속성 류의 썬팅지를 사용하면 통신
장애가 발생할 수 있습니다
.

편의 장치 4-32

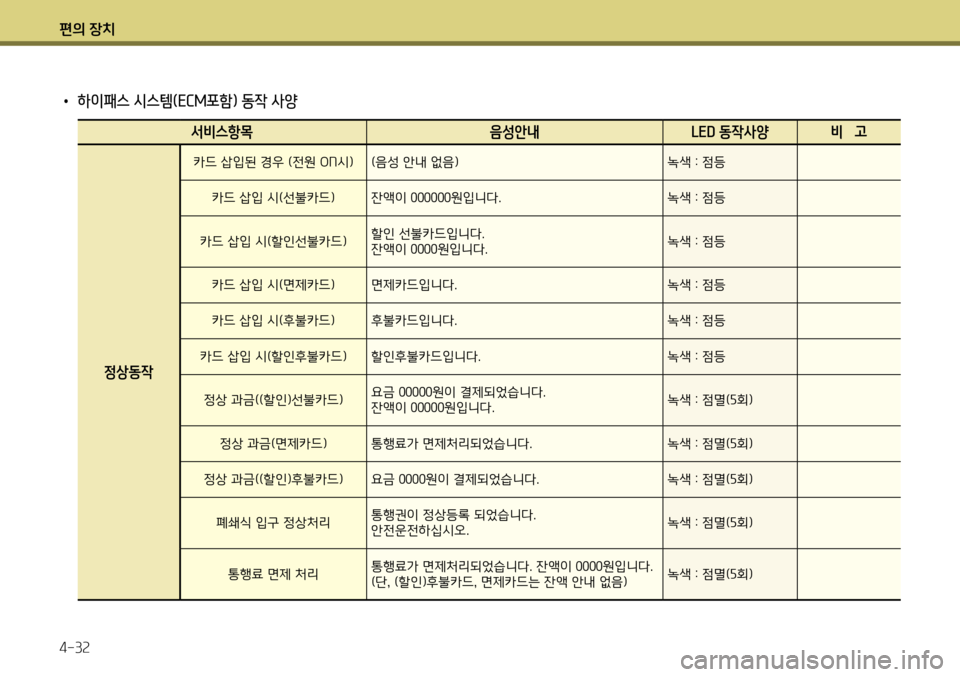

• 하이패스 시스템(ECM포함) 동작 사양
서비스항목 음성안내 LED 동작사양 비 고
정상동작
카드 삽입된 경우 (전원 ON시) (음성 안내 없음) 녹색 : 점등 카드 삽입 시(선불카드) 잔액이 000000원입니다. 녹색 : 점등
카드 삽입 시(할인선불카드) 할인 선불카드입니다. 잔액이 0000원입니다. 녹색 : 점등
카드 삽입 시(면제카드) 면제카드입니다. 녹색 : 점등
카드 삽입 시(후불카드) 후불카드입니다. 녹색 : 점등
카드 삽입 시(할인후불카드) 할인후불카드입니다. 녹색 : 점등
정상 과금((할인)선불카드) 요금 00000원이 결제되었습니다. 잔액이 00000원입니다. 녹색 : 점멸(5회)
정상 과금(면제카드) 통행료가 면제처리되었습니다. 녹색 : 점멸(5회)
정상 과금((할인)후불카드) 요금 0000원이 결제되었습니다. 녹색 : 점멸(5회)
폐쇄식 입구 정상처리 통행권이 정상등록 되었습니다.안전운전하십시오. 녹색 : 점멸(5회)
통행료 면제 처리 통행료가 면제처리되었습니다. 잔액이 0000원입니다.(단, (할인)후불카드, 면제카드는 잔액 안내 없음) 녹색 : 점멸(5회)

편의 장치4-33

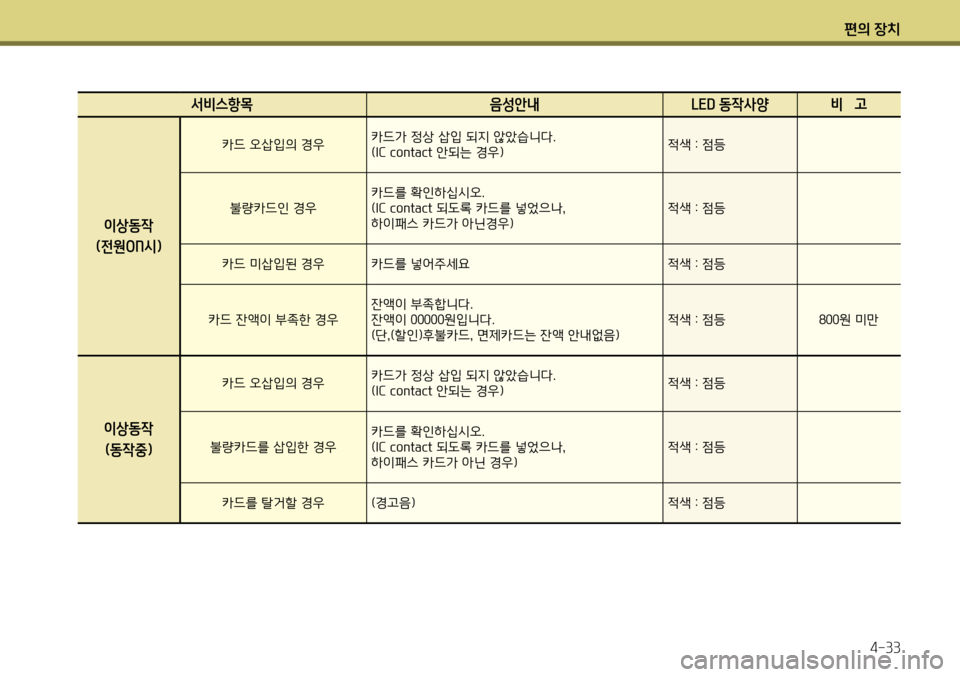

서비스항목 음성안내 LED 동작사양 비 고
이상동작
(전원ON시)
카드 오삽입의 경우 카드가 정상 삽입 되지 않았습니다.
(IC contact 안되는 경우) 적색 : 점등
불량카드인 경우 카드를 확인하십시오.
(IC contact 되도록 카드를 넣었으나,하이패스 카드가 아닌경우) 적색 : 점등
카드 미삽입된 경우 카드를 넣어주세요 적색 : 점등
카드 잔액이 부족한 경우 잔액이 부족합니다.잔액이 00000원입니다.(단,(할인)후불카드, 면제카드는 잔액 안내없음) 적색 : 점등 800원 미만
이상동작
(동작중)
카드 오삽입의 경우 카드가 정상 삽입 되지 않았습니다.
(IC contact 안되는 경우) 적색 : 점등
불량카드를 삽입한 경우 카드를 확인하십시오.
(IC contact 되도록 카드를 넣었으나,하이패스 카드가 아닌 경우) 적색 : 점등
카드를 탈거할 경우 (경고음) 적색 : 점등

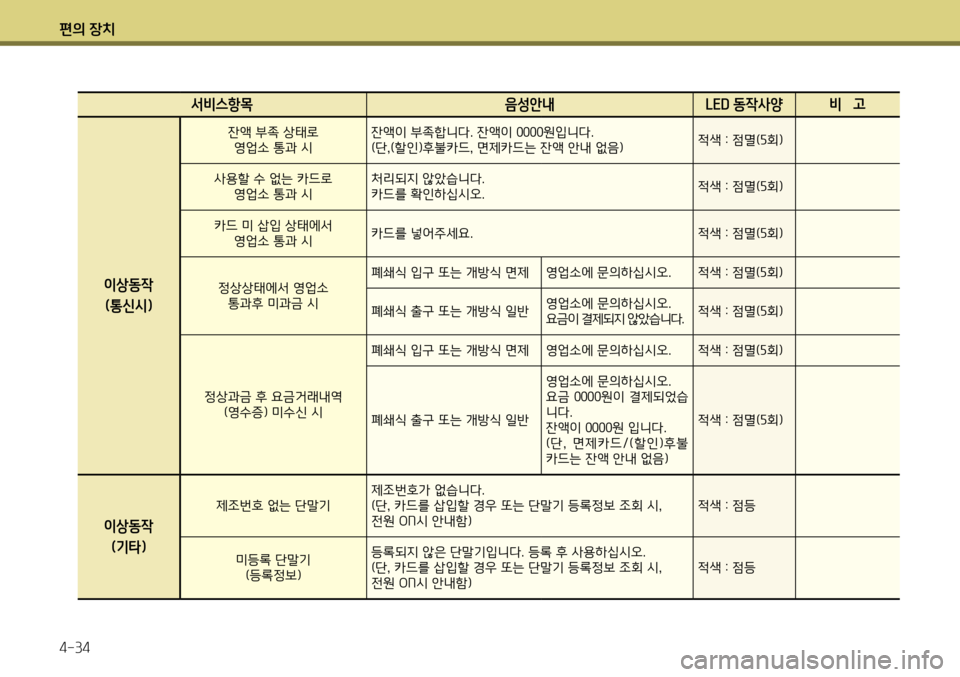

편의 장치 4-34
서비스항목음성안내 LED 동작사양 비 고
이상동작 (통신시)
잔액 부족 상태로 영업소 통과 시 잔액이 부족합니다. 잔액이 0000원입니다. (단,(할인)후불카드, 면제카드는 잔액 안내 없음)
적색 : 점멸(5회)
사용할 수 없는 카드로 영업소 통과 시 처리되지 않았습니다.카드를 확인하십시오.
적색 : 점멸(5회)
카드 미 삽입 상태에서 영업소 통과 시 카드를 넣어주세요.
적색 : 점멸(5회)
정상상태에서 영업소 통과후 미과금 시 폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오. 적색 : 점멸(5회) 폐쇄식 출구 또는 개방식 일반
영업소에 문의하십시오. 요금이 결제되지 않았습니다.적색 : 점멸(5회)
정상과금 후 요금거래내역 (영수증) 미수신 시 폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오. 적색 : 점멸(5회) 폐쇄식 출구 또는 개방식 일반
영업소에 문의하십시오.
요금 0000원이 결제되었습니다.잔액이 0000원 입니다.
(단, 면제카드/(할인)후불카드는 잔액 안내 없음)적색 : 점멸(5회)
이상동작
(기타)
제조번호 없는 단말기 제조번호가 없습니다.(단, 카드를 삽입할 경우 또는 단말기 등록정보 조회 시,전원 ON시 안내함) 적색 : 점등
미등록 단말기 (등록정보) 등록되지 않은 단말기입니다. 등록 후 사용하십시오.(단, 카드를 삽입할 경우 또는 단말기 등록정보 조회 시,전원 ON시 안내함)
적색 : 점등

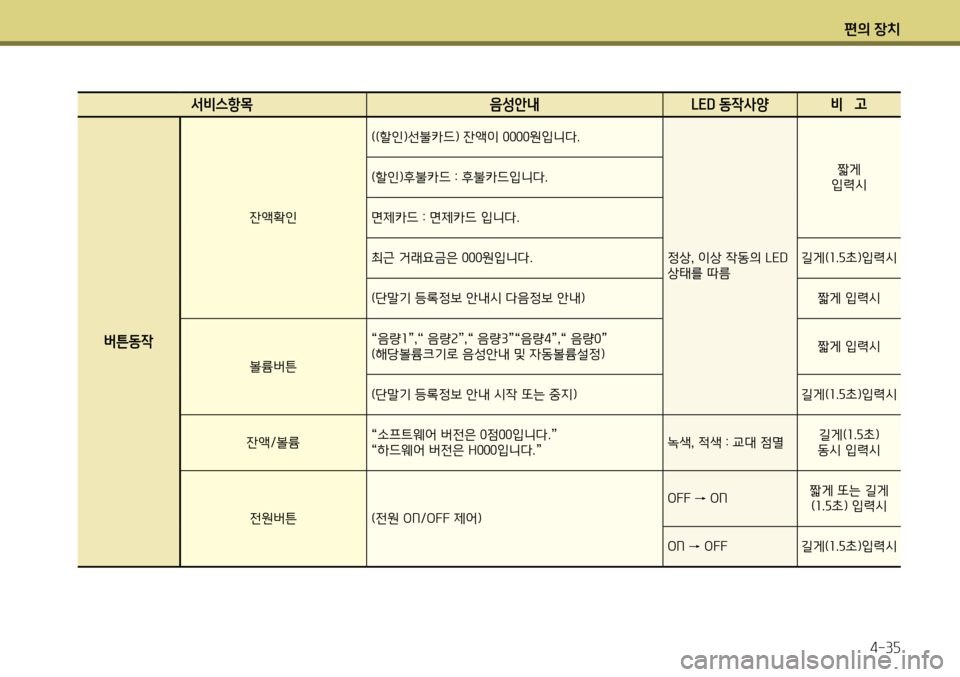

편의 장치4-35
서비스항목 음성안내 LED 동작사양 비 고
버튼동작
잔액확인 ((할인)선불카드) 잔액이 0000원입니다.
정상, 이상 작동의 LED 상태를 따름짧게
입력시
(할인)후불카드 : 후불카드입니다. 면제카드 : 면제카드 입니다.최근 거래요금은 000원입니다.
길게(1.5초)입력시
(단말기 등록정보 안내시 다음정보 안내) 짧게 입력시
볼륨버튼 “음량1”,“ 음량2”,“ 음량3”“음량4”,“ 음량0” (해당볼륨크기로 음성안내 및 자동볼륨설정)
짧게 입력시
(단말기 등록정보 안내 시작 또는 중지) 길게(1.5초)입력시
잔액/볼륨 “소프트웨어 버전은 0점00입니다.”“하드웨어 버전은 H000입니다.” 녹색, 적색 : 교대 점멸길게(1.5초)
동시 입력시
전원버튼 (전원 ON/OFF 제어) OFF
→ ON 짧게 또는 길게
(1.5초) 입력시
ON → OFF 길게(1.5초)입력시

편의 장치 4-36

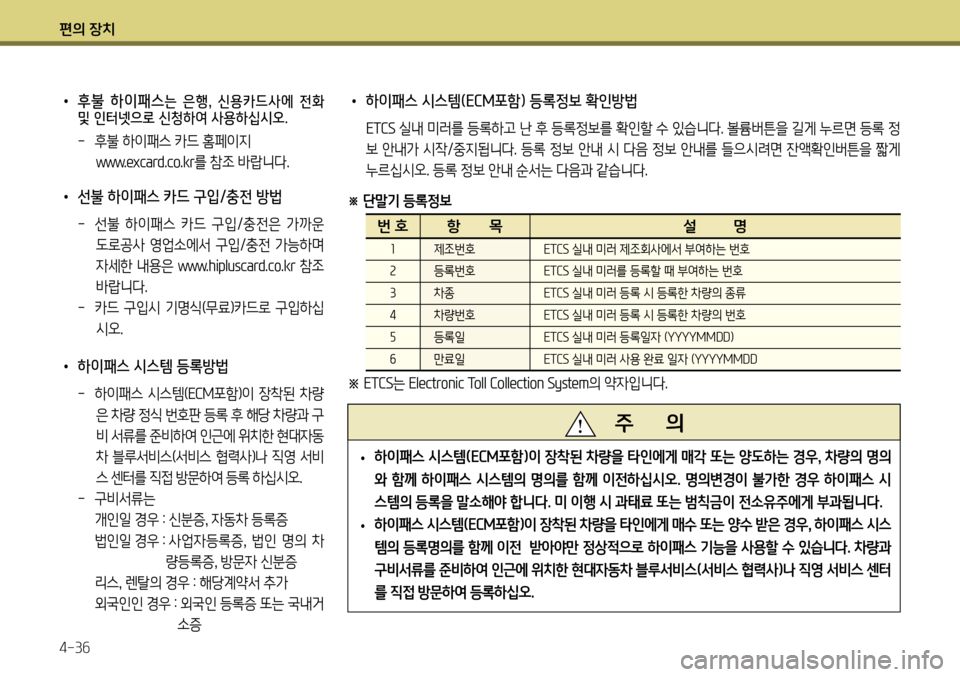

• 후불 하이패스는 은행, 신용카드사에 전화
및 인터넷으로 신청하여 사용하십시오.
- 후불 하이패스 카드 홈페이지
www .exc ard .co .kr 를 참조 바랍니다.

• 선불 하이패스 카드 구입/충전 방법
- 선불 하이패스 카드 구입/충전은 가까운
도로공사 영업소에서 구입/충전 가능하며
자세한 내용은 www.hiplusc ard .co .kr 참조
바랍니다.
- 카드 구입시 기명식(무료)카드로 구입하십
시오.

• 하이패스 시스템 등록방법
- 하이패스 시스템( ECM포함)이 장착된 차량
은 차량 정식 번호판 등록 후 해당 차량과 구
비 서류를 준비하여 인근에 위치한 현대자동
차 블루서비스(서비스 협력사)나 직영 서비
스 센터를 직접 방문하여 등록 하십시오.
- 구비서류는
개인일 경우 : 신분증 , 자동차 등록증
법인일 경우 : 사업자등록증 , 법인 명의 차
량등록증 , 방문자 신분증
리스 , 렌탈의 경우 : 해당계약서 추가
외국인인 경우 : 외국인 등록증 또는 국내거
소증

• 하이패스 시스템(ECM포함) 등록정보 확인방법
ETCS 실내 미러를 등록하고 난 후 등록정보를 확인할 수 있습니다. 볼륨버튼을 길게 누르면 등록 정
보 안내가 시작/중지됩니다. 등록 정보 안내 시 다음 정보 안내를 들으시려면 잔액확인버튼을 짧게
누르십시오. 등록 정보 안내 순서는 다음과 같습니다.
※ 단말기 등록정보
번 호 항 목 설 명
1 제조번호 ETCS 실내 미러 제조회사에서 부여하는 번호
2 등록번호 ETCS 실내 미러를 등록할 때 부여하는 번호
3 차종 ETCS 실내 미러 등록 시 등록한 차량의 종류
4 차량번호 ETCS 실내 미러 등록 시 등록한 차량의 번호
5 등록일 ETCS 실내 미러 등록일자 ( YYYYMMDD)
6 만료일 ETCS 실내 미러 사용 완료 일자 ( YYYYMMDD
※
ETCS 는 Electronic Toll Collection System 의 약자입니다.
주 의

• 하이패스 시스템
(ECM포함)이 장착된 차량을 타인에게 매각 또는 양도하는 경우 , 차량의 명의
와 함께 하이패스 시스템의 명의를 함께 이전하십시오 . 명의변경이 불가한 경우 하이패스 시
스템의 등록을 말소해야 합니다 . 미 이행 시 과태료 또는 범칙금이 전소유주에게 부과됩니다 .

• 하이패스 시스템
(ECM포함)이 장착된 차량을 타인에게 매수 또는 양수 받은 경우 , 하이패스 시스
템의 등록명의를 함께 이전 받아야만 정상적으로 하이패스 기능을 사용할 수 있습니다 . 차량과
구비서류를 준비하여 인근에 위치한 현대자동차 블루서비스 (서비스 협력사 )나 직영 서비스 센터
를 직접 방문하여 등록하십오 .

편의 장치4-37
OBK049024

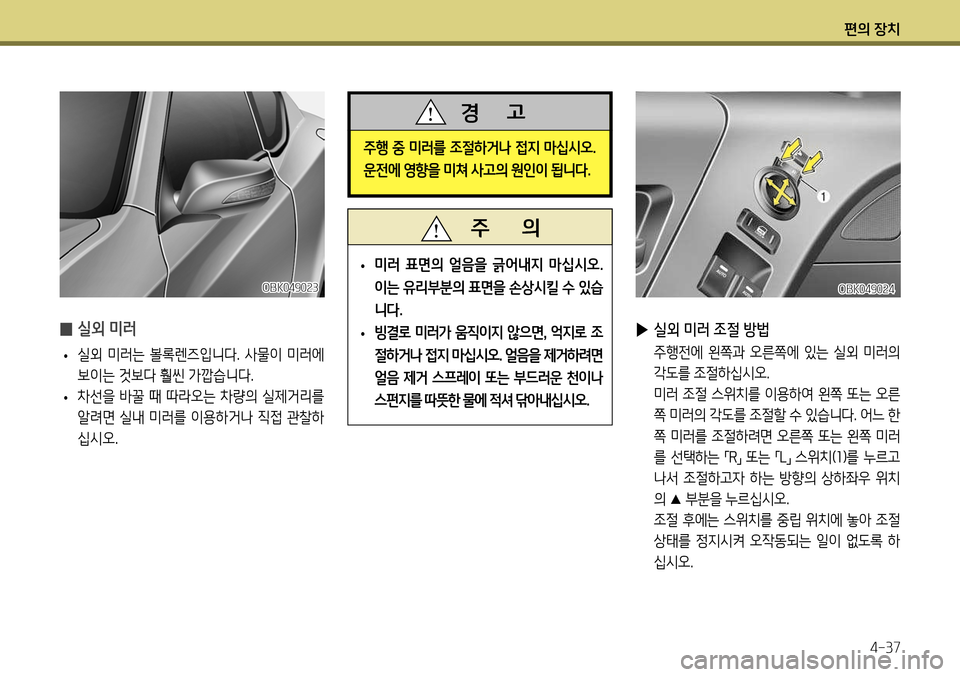

▶ 실외 미러 조절 방법
주행전에 왼쪽과 오른쪽에 있는 실외 미러의
각도를 조절하십시오.
미러 조절 스위치를 이용하여 왼쪽 또는 오른 쪽 미러의 각도를 조절할 수 있습니다. 어느 한
쪽 미러를 조절하려면 오른쪽 또는 왼쪽 미러
를 선택하는 「R
」 또는
「L
」 스위치(
1)를 누르고
나서 조절하고자 하는 방향의 상하좌우 위치
의 ▲ 부분을 누르십시오.
조절 후에는 스위치를 중립 위치에 놓아 조절 상태를 정지시켜 오작동되는 일이 없도록 하
십시오.
OBK049023

̰ 실외 미러

• 실외 미러는 볼록렌즈입니다. 사물이 미러에
보이는 것보다 훨씬 가깝습니다.

• 차선을 바꿀 때 따라오는 차량의 실제거리를
알려면 실내 미러를 이용하거나 직접 관찰하
십시오.
주행 중 미러를 조절하거나 접지 마십시오
.
운전에 영향을 미쳐 사고의 원인이 됩니다 .
경 고
주 의

• 미러 표면의 얼음을 긁어내지 마십시오
.
이는 유리부분의 표면을 손상시킬 수 있습
니다 .

• 빙결로 미러가 움직이지 않으면
, 억지로 조
절하거나 접지 마십시오 . 얼음을 제거하려면
얼음 제거 스프레이 또는 부드러운 천이나
스펀지를 따뜻한 물에 적셔 닦아내십시오 .

편의 장치 4-38

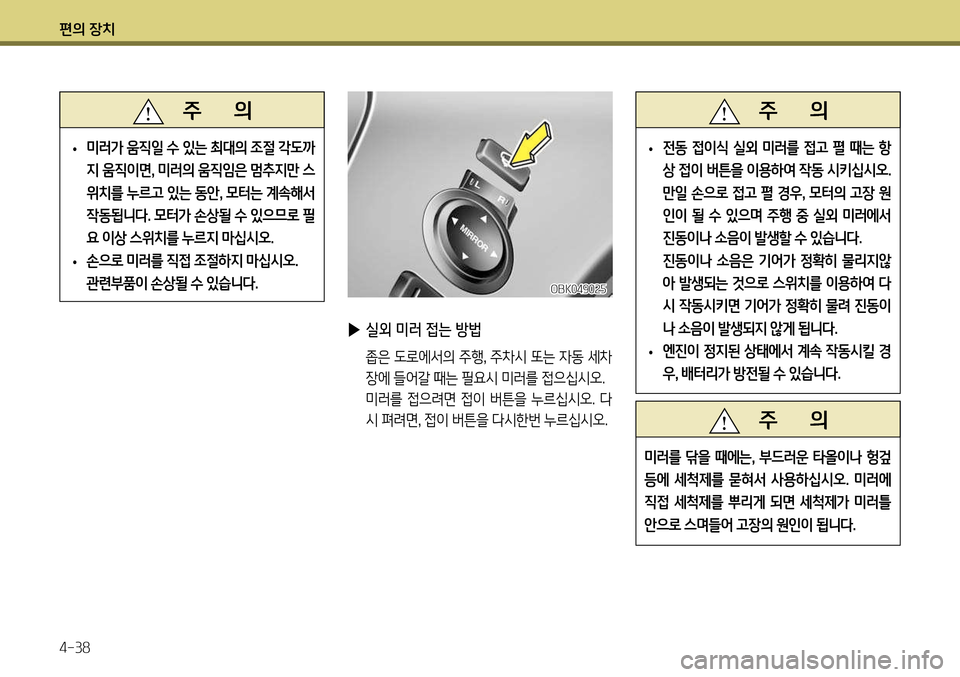

▶ 실외 미러 접는 방법
좁은 도로에서의 주행 , 주차시 또는 자동 세차
장에 들어갈 때는 필요시 미러를 접으십시오.
미러를 접으려면 접이 버튼을 누르십시오. 다 시 펴려면 , 접이 버튼을 다시한번 누르십시오.
OBK049025
주 의

• 미러가 움직일 수 있는 최대의 조절 각도까
지 움직이면
, 미러의 움직임은 멈추지만 스
위치를 누르고 있는 동안 , 모터는 계속해서
작동됩니다 . 모터가 손상될 수 있으므로 필
요 이상 스위치를 누르지 마십시오 .

• 손으로 미러를 직접 조절하지 마십시오
.
관련부품이 손상될 수 있습니다 .
주 의

• 전동 접이식 실외 미러를 접고 펼 때는 항
상 접이 버튼을 이용하여 작동 시키십시오
.
만일 손으로 접고 펼 경우 , 모터의 고장 원
인이 될 수 있으며 주행 중 실외 미러에서
진동이나 소음이 발생할 수 있습니다 .
진동이나 소음은 기어가 정확히 물리지않 아 발생되는 것으로 스위치를 이용하여 다
시 작동시키면 기어가 정확히 물려 진동이
나 소음이 발생되지 않게 됩니다 .

• 엔진이 정지된 상태에서 계속 작동시킬 경우
, 배터리가 방전될 수 있습니다 .
주 의
미러를 닦을 때에는
, 부드러운 타올이나 헝겊
등에 세척제를 묻혀서 사용하십시오 . 미러에
직접 세척제를 뿌리게 되면 세척제가 미러틀
안으로 스며들어 고장의 원인이 됩니다 .

편의 장치4-39

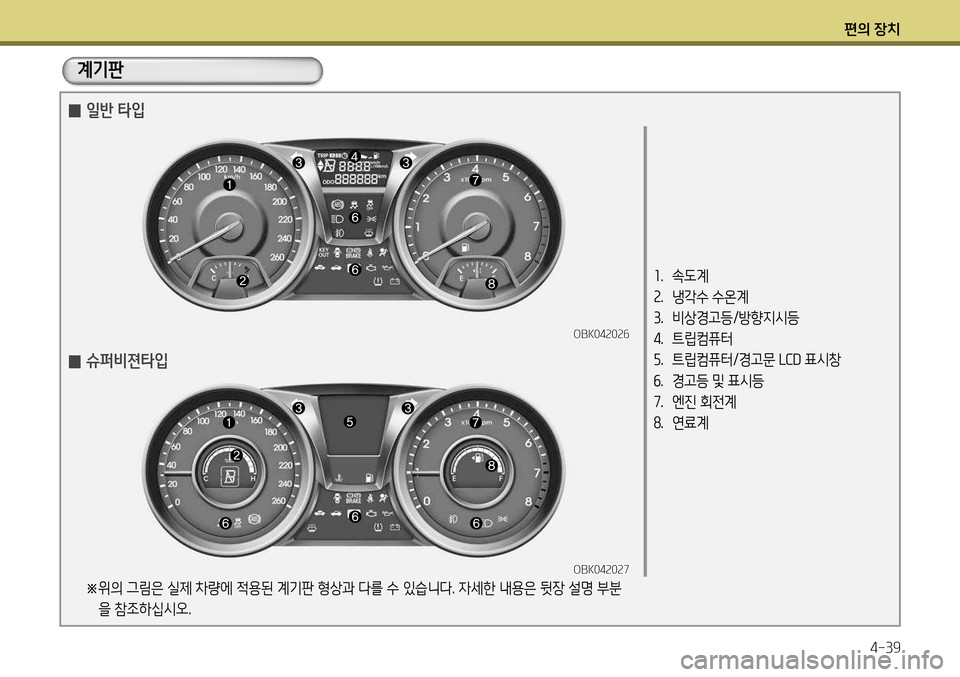

1. 속도계
2 . 냉각수 수온계
3 . 비상경고등/방향지시등
4 . 트립컴퓨터
5 . 트립컴퓨터/경고문 LCD 표시창
6 . 경고등 및 표시등
7 . 엔진 회전계
8 . 연료계
계기판
※ 위의 그림은 실제 차량에 적용된 계기판 형상과 다를 수 있습니다. 자세한 내용은 뒷장 설명
부분
을 참조하십시오.

̰ 일반 타입
OBK042026
OBK042027

̰ 슈퍼비젼타입
