Hyundai Genesis Coupe 2012 제네시스 쿠페 BK - 사용 설명서 (in Korean)

편의 장치 4-40
OBK042029OBK042242

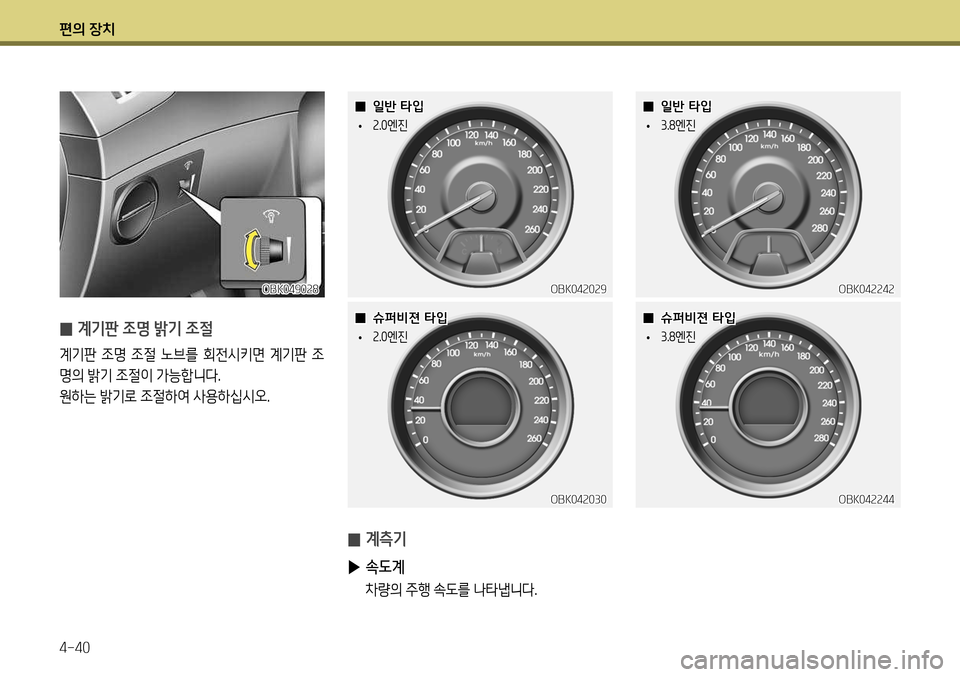

̰ 계측기

▶ 속도계
차량의 주행 속도를 나타냅니다.
OBK042030OBK042244
OBK049028

̰ 계기판 조명 밝기 조절
계기판 조명 조절 노브를 회전시키면 계기판 조
명의 밝기 조절이 가능합니다.
원하는 밝기로 조절하여 사용하십시오.
̰일반 타입
̰일반 타입

• 2
.0 엔진

• 3
.8 엔진

• 2
.0 엔진

• 3
.8 엔진
̰슈퍼비젼 타입
̰슈퍼비젼 타입

편의 장치4-41
주 의
어린이 보호구역과 같은 속도 제한 구역을 운
행 할 때는 제한 속도
(30 km/h) 에 맞춰 운행하
십시오 .
알아두기
속도계 표시 정보 계기판 속도계와 내비게이션(옵션 장착 및별도 구매품)에서 표시하는 속도는 차이가발생할 수 있습니다.
OBK042031
OBK042032

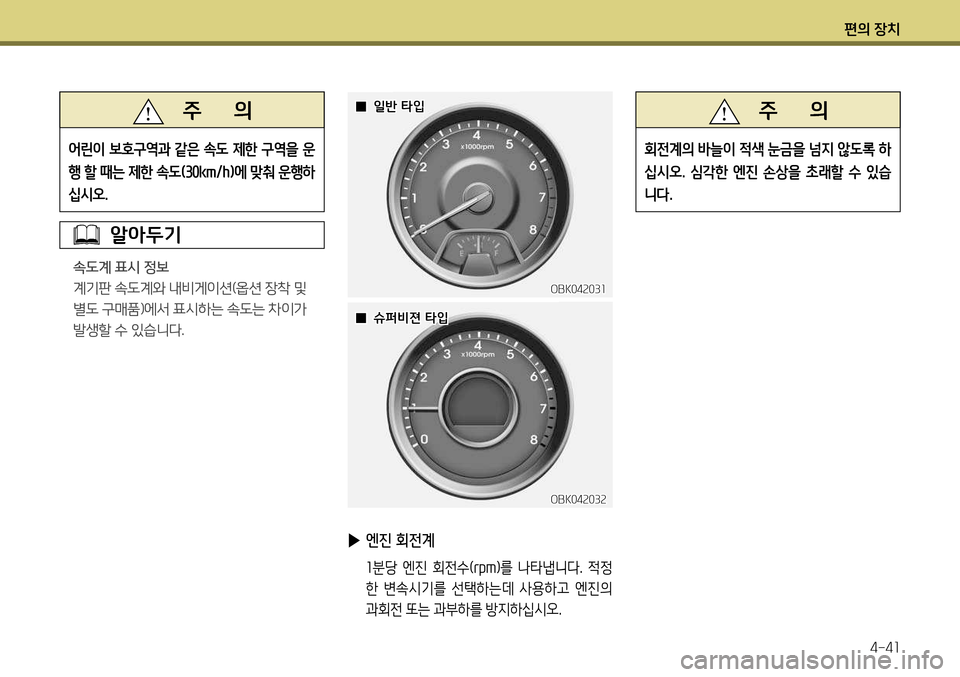

▶ 엔진 회전계
1분당 엔진 회전수( rpm)를 나타냅니다. 적정
한 변속시기를 선택하는데 사용하고 엔진의
과회전 또는 과부하를 방지하십시오.
̰일반 타입

̰슈퍼비젼 타입
주 의
회전계의 바늘이 적색 눈금을 넘지 않도록 하
십시오
. 심각한 엔진 손상을 초래할 수 있습
니다 .

편의 장치 4-42

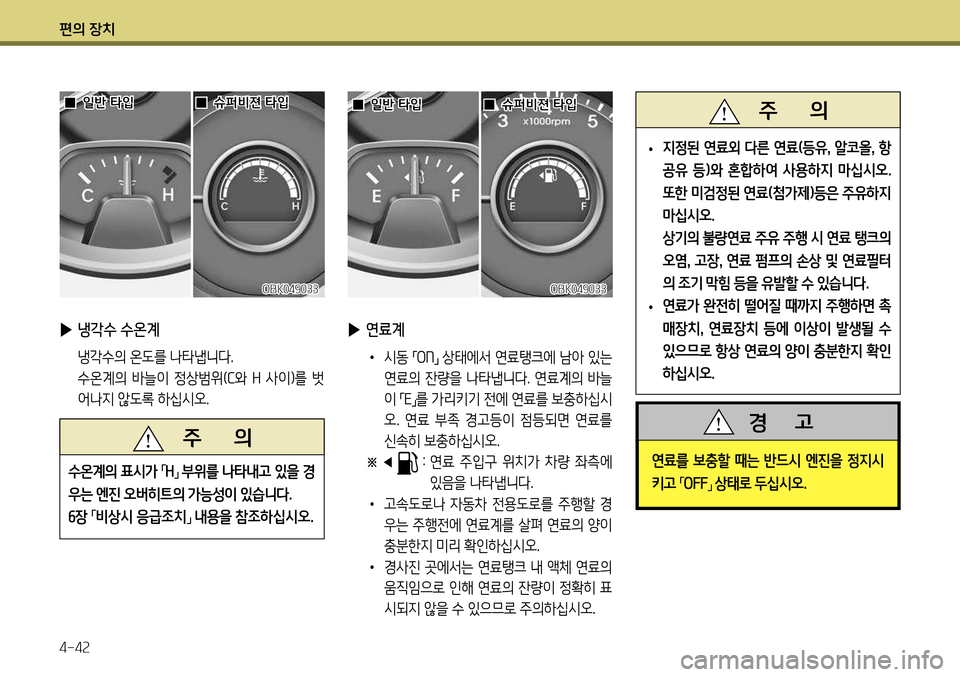

▶ 냉각수 수온계
냉각수의 온도를 나타냅니다.
수온계의 바늘이 정상범위( C와 H 사이)를 벗
어나지 않도록 하십시오.
OBK049033

̰일반 타입
̰슈퍼비젼 타입
연료를 보충할 때는 반드시 엔진을 정지시
키고 「OFF
」 상태로 두십시오
.
경 고

▶ 연료계
• 시동
「ON
」 상태에서 연료탱크에 남아 있는
연료의 잔량을 나타냅니다. 연료계의 바늘
이 「E
」를 가리키기 전에 연료를 보충하십시
오. 연료 부족 경고등이 점등되면 연료를
신속히 보충하십시오.
※ ◀
: 연료 주입구 위치가 차량 좌측에
있음을 나타냅니다.
• 고속도로나 자동차 전용도로를 주행할 경
우는 주행전에 연료계를 살펴 연료의 양이
충분한지 미리 확인하십시오.
• 경사진 곳에서는 연료탱크 내 액체 연료의
움직임으로 인해 연료의 잔량이 정확히 표
시되지 않을 수 있으므로 주의하십시오.
OBK049033
̰일반 타입 ̰슈퍼비젼 타입
주 의
수온계의 표시가
「H 」 부위를 나타내고 있을 경
우는 엔진 오버히트의 가능성이 있습니다 .
6 장 「비상시 응급조치 」 내용을 참조하십시오 .
주 의

• 지정된 연료외 다른 연료
(등유 , 알코올 , 항
공유 등 )와 혼합하여 사용하지 마십시오 .
또한 미검정된 연료 (첨가제 )등은 주유하지
마십시오 .
상기의 불량연료 주유 주행 시 연료 탱크의 오염 , 고장 , 연료 펌프의 손상 및 연료필터
의 조기 막힘 등을 유발할 수 있습니다 .

• 연료가 완전히 떨어질 때까지 주행하면 촉
매장치
, 연료장치 등에 이상이 발생될 수
있으므로 항상 연료의 양이 충분한지 확인
하십시오 .

편의 장치4-43

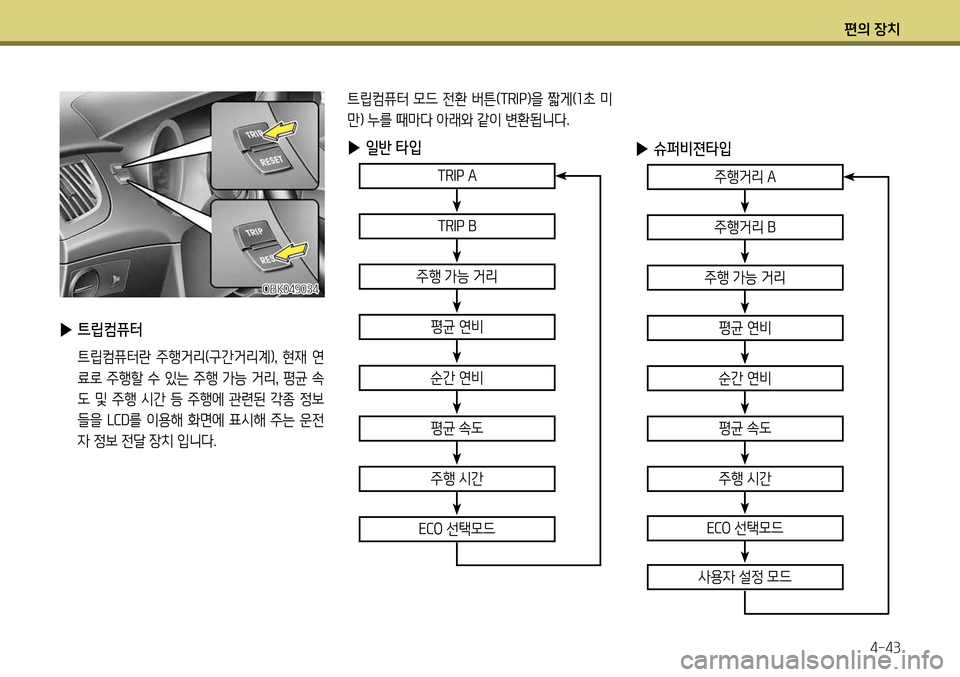

▶ 트립컴퓨터
트립컴퓨터란 주행거리(구간거리계) , 현재 연
료로 주행할 수 있는 주행 가능 거리 , 평균 속
도 및 주행 시간 등 주행에 관련된 각종 정보
들을 LCD를 이용해 화면에 표시해 주는 운전
자 정보 전달 장치 입니다.
OBK049034
트립컴퓨터 모드 전환 버튼( TRIP )을 짧게( 1초 미
만) 누를 때마다 아래와 같이 변환됩니다.

▶ 일반 타입
TRIP A
TR IP B
주행 가능 거리
평균 연비
순간 연비
평균 속도
주행 시간
ECO 선택모드

▶ 슈퍼비젼타입
주행거리 A
주행거리 B
주행 가능 거리
평균 연비
순간 연비
평균 속도
주행 시간
ECO 선택모드
사용자 설정 모드

편의 장치 4-44

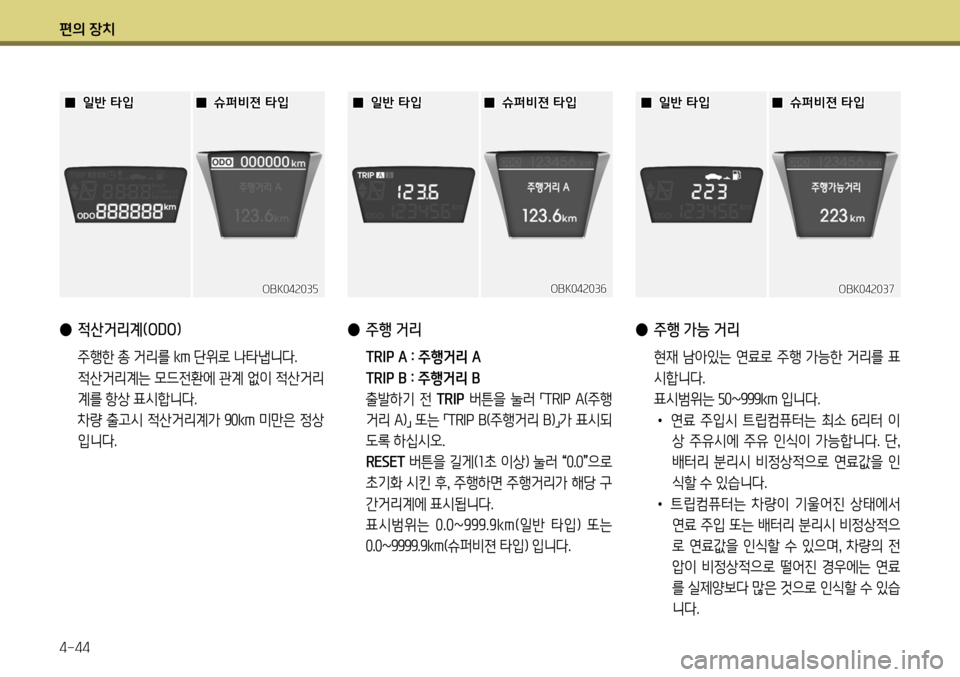

● 적산거리계(ODO)
주행한 총 거리를 km 단위로 나타냅니다.
적산거리계는 모드전환에 관계 없이 적산거리 계를 항상 표시합니다.
차량 출고시 적산거리계가 90km 미만은 정상
입니다.

OBK042035

̰일반 타입
̰슈퍼비젼 타입

● 주행 가능 거리
현재 남아있는 연료로 주행 가능한 거리를 표
시합니다.
표시범위는 50~999km 입니다.
• 연료 주입시 트립컴퓨터는 최소 6리터 이
상 주유시에 주유 인식이 가능합니다. 단 ,
배터리 분리시 비정상적으로 연료값을 인
식할 수 있습니다.
• 트립컴퓨터는 차량이 기울어진 상태에서
연료 주입 또는 배터리 분리시 비정상적으
로 연료값을 인식할 수 있으며 , 차량의 전
압이 비정상적으로 떨어진 경우에는 연료
를 실제양보다 많은 것으로 인식할 수 있습
니다.
OBK042037

● 주행 거리
TRIP A : 주행거리 A
TRIP B : 주행거리 B
출발하기 전 TRIP 버튼을 눌러
「TR
IP A (주행
거리 A)
」 또는
「TR
IP B (주행거리 B)
」 가 표시되
도록 하십시오.
RESET 버튼을 길게( 1초 이상) 눌러
“0
.0
”으로
초기화 시킨 후 , 주행하면 주행거리가 해당 구
간거리계에 표시됩니다.
표시범위는 0.0~999 .9km (일반 타입) 또는
0 .0~9999 .9km (슈퍼비젼 타입) 입니다.
OBK042036

̰일반 타입
̰슈퍼비젼 타입 ̰일반 타입 ̰슈퍼비젼 타입

편의 장치4-45

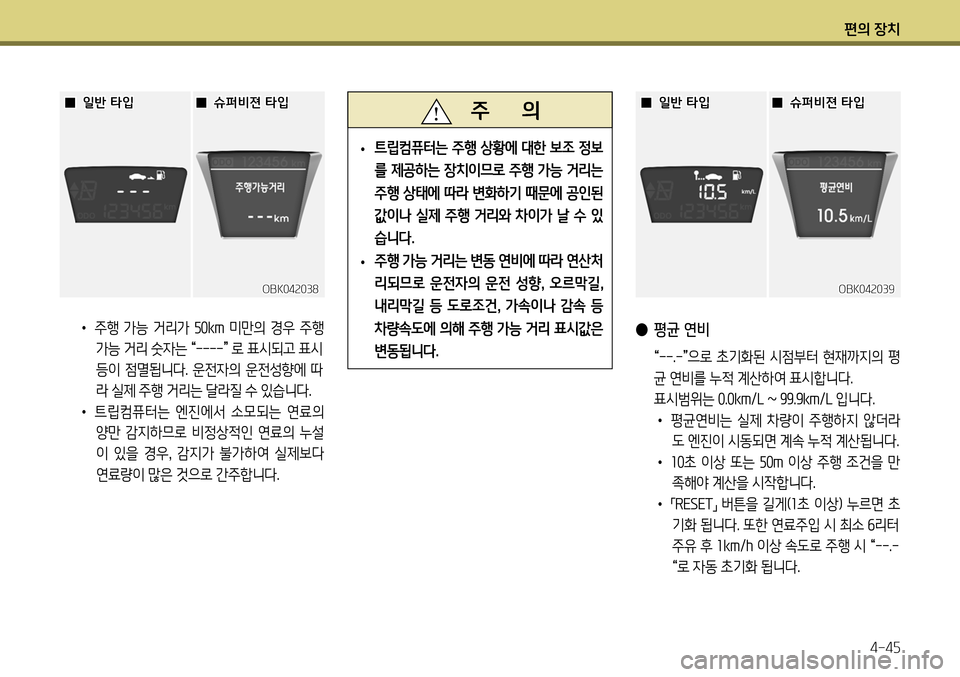

• 주행 가능 거리가 50km 미만의 경우 주행
가능 거리 숫자는 “----
” 로 표시되고 표시
등이 점멸됩니다. 운전자의 운전성향에 따
라 실제 주행 거리는 달라질 수 있습니다.
• 트립컴퓨터는 엔진에서 소모되는 연료의
양만 감지하므로 비정상적인 연료의 누설
이 있을 경우 , 감지가 불가하여 실제보다
연료량이 많은 것으로 간주합니다.
OBK042038

̰일반 타입
̰슈퍼비젼 타입

● 평균 연비

“--
.-
”으로 초기화된 시점부터 현재까지의 평
균 연비를 누적 계산하여 표시합니다.
표시범위는 0.0km /L ~ 99 .9km /L 입니다.
• 평균연비는 실제 차량이 주행하지 않더라
도 엔진이 시동되면 계속 누적 계산됩니다.
• 10 초 이상 또는 50m 이상 주행 조건을 만
족해야 계산을 시작합니다.
•
「RESET
」 버튼을 길게(
1초 이상) 누르면 초
기화 됩니다. 또한 연료주입 시 최소 6리터
주유 후 1km/h 이상 속도로 주행 시
“--
.-
“ 로 자동 초기화 됩니다.
OBK042039

̰일반 타입
̰슈퍼비젼 타입
주 의

• 트립컴퓨터는 주행 상황에 대한 보조 정보
를 제공하는 장치이므로 주행 가능 거리는
주행 상태에 따라 변화하기 때문에 공인된
값이나 실제 주행 거리와 차이가 날 수 있
습니다
.

• 주행 가능 거리는 변동 연비에 따라 연산처
리되므로 운전자의 운전 성향
, 오르막길 ,
내리막길 등 도로조건 , 가속이나 감속 등
차량속도에 의해 주행 가능 거리 표시값은
변동됩니다 .

편의 장치 4-46

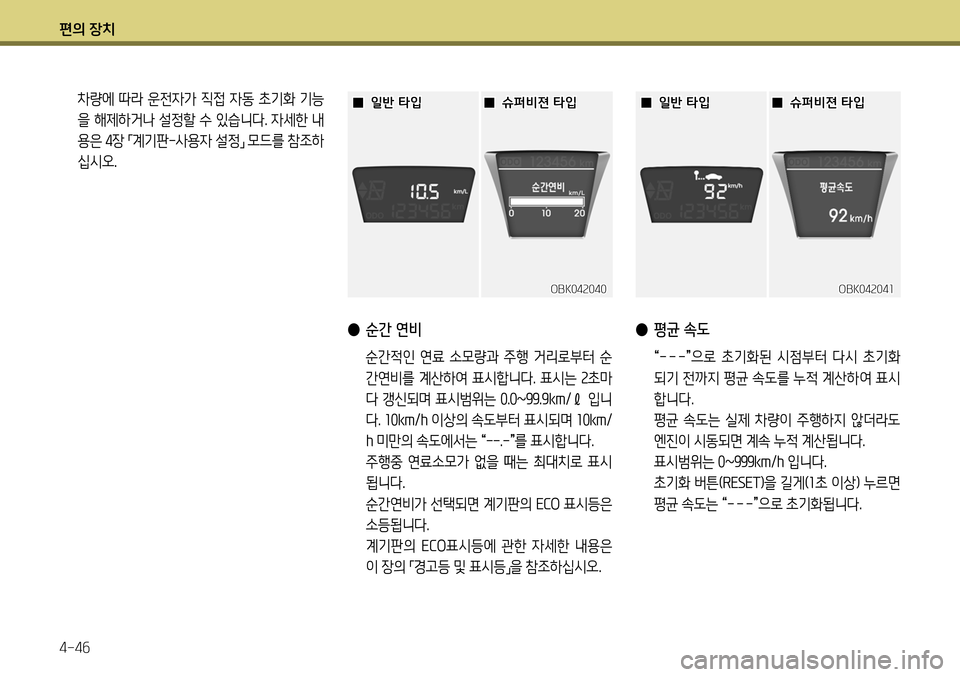

● 순간 연비
순간적인 연료 소모량과 주행 거리로부터 순
간연비를 계산하여 표시합니다. 표시는 2초마
다 갱신되며 표시범위는 0.0~99 .9km /ℓ 입니
다. 10km /h 이상의 속도부터 표시되며 10km/
h 미만의 속도에서는
“--
.-
”를 표시합니다.
주행중 연료소모가 없을 때는 최대치로 표시 됩니다.
순간연비가 선택되면 계기판의 ECO 표시등은
소등됩니다.
계기판의 ECO표시등에 관한 자세한 내용은
이 장의 「경고등 및 표시등
」을 참조하십시오.
OBK042040

̰일반 타입
̰슈퍼비젼 타입

● 평균 속도

“- - -
”으로 초기화된 시점부터 다시 초기화
되기 전까지 평균 속도를 누적 계산하여 표시
합니다.
평균 속도는 실제 차량이 주행하지 않더라도 엔진이 시동되면 계속 누적 계산됩니다.
표시범위는 0~999km/h 입니다.
초기화 버튼( RESET)을 길게( 1초 이상) 누르면
평균 속도는 “- - -
”으로 초기화됩니다.
OBK042041

̰일반 타입
̰슈퍼비젼 타입 차량에 따라 운전자가 직접 자동 초기화 기능
을 해제하거나 설정할 수 있습니다. 자세한 내
용은 4장
「계기판
-사용자 설정
」 모드를 참조하
십시오.

편의 장치4-47

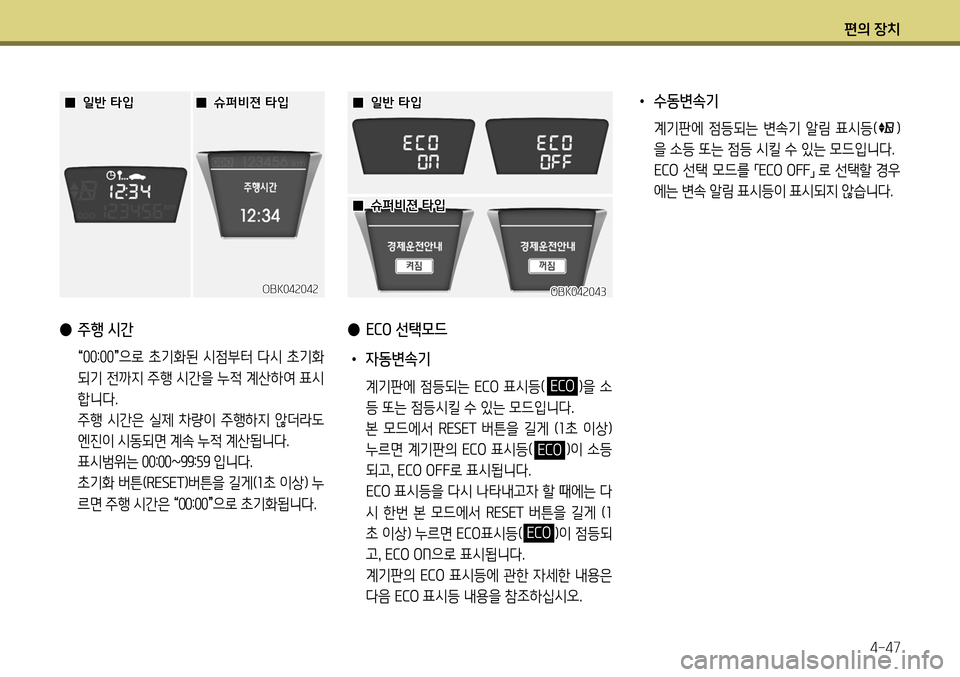

● 주행 시간

“00:00
”으로 초기화된 시점부터 다시 초기화
되기 전까지 주행 시간을 누적 계산하여 표시
합니다.
주행 시간은 실제 차량이 주행하지 않더라도 엔진이 시동되면 계속 누적 계산됩니다.
표시범위는 00:00~99:59 입니다.
초기화 버튼( RESET)버튼을 길게( 1초 이상) 누
르면 주행 시간은 “00:00
”으로 초기화됩니다.
OBK042042

● ECO 선택모드

• 자동변속기
계기판에 점등되는 ECO 표시등( ECO )을 소
등 또는 점등시킬 수 있는 모드입니다.
본 모드에서 RESET 버튼을 길게 ( 1초 이상)
누르면 계기판의 ECO 표시등( ECO )이 소등
되고 , ECO OFF 로 표시됩니다.
ECO 표시등을 다시 나타내고자 할 때에는 다
시 한번 본 모드에서 RESET 버튼을 길게 ( 1
초 이상) 누르면 ECO표시등( ECO)이 점등되
고 , ECO ON 으로 표시됩니다.
계기판의 ECO 표시등에 관한 자세한 내용은
다음 ECO 표시등 내용을 참조하십시오.

• 수동변속기
계기판에 점등되는 변속기 알림 표시등()
을 소등 또는 점등 시킬 수 있는 모드입니다.
ECO 선택 모드를
「ECO
OFF
」 로 선택할 경우
에는 변속 알림 표시등이 표시되지 않습니다.
OBK042043
ECO
ECO
ECO
̰일반 타입 ̰슈퍼비젼 타입 ̰일반 타입

̰슈퍼비젼 타입

편의 장치 4-48

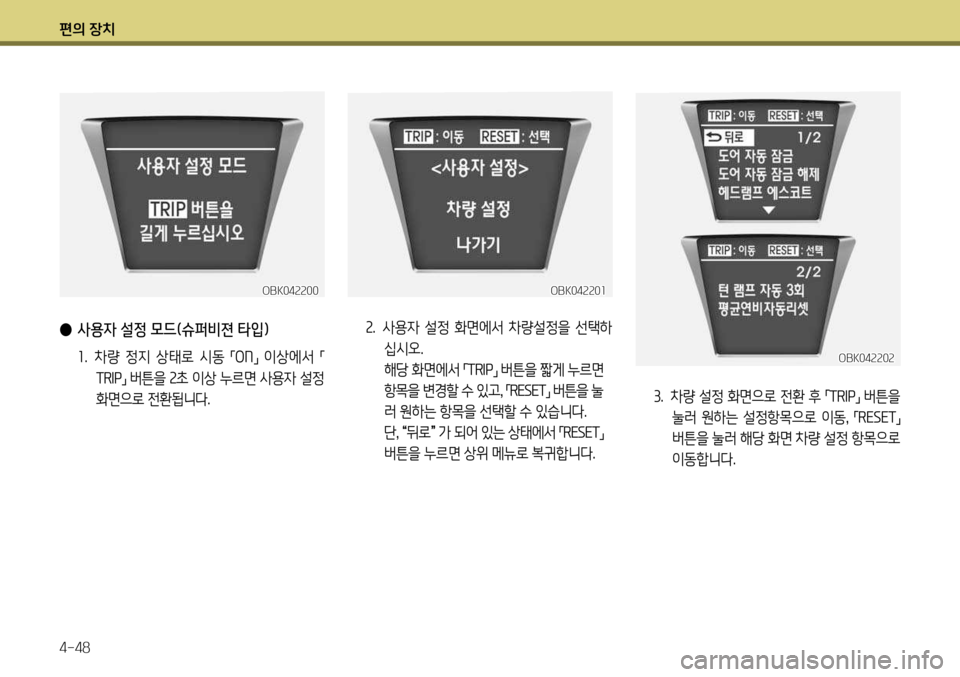

3. 차량 설정 화면으로 전환 후
「TR
IP
」 버튼을
눌러 원하는 설정항목으로 이동 ,
「RESET
」
버튼을 눌러 해당 화면 차량 설정 항목으로
이동합니다.
OBK042200

● 사용자 설정 모드(슈퍼비젼 타입)
1. 차량 정지 상태로 시동
「ON
」 이상에서
「
TR IP
」 버튼을
2초 이상 누르면 사용자 설정
화면으로 전환됩니다.
OBK042201
2 . 사용자 설정 화면에서 차량설정을 선택하
십시오.
해당 화면에서 「TR
IP
」 버튼을 짧게 누르면
항목을 변경할 수 있고 ,
「 RESET
」 버튼을 눌
러 원하는 항목을 선택할 수 있습니다. 단 ,
“ 뒤로
” 가 되어 있는 상태에서
「RESET
」
버튼을 누르면 상위 메뉴로 복귀합니다.
OBK042202

편의 장치4-49

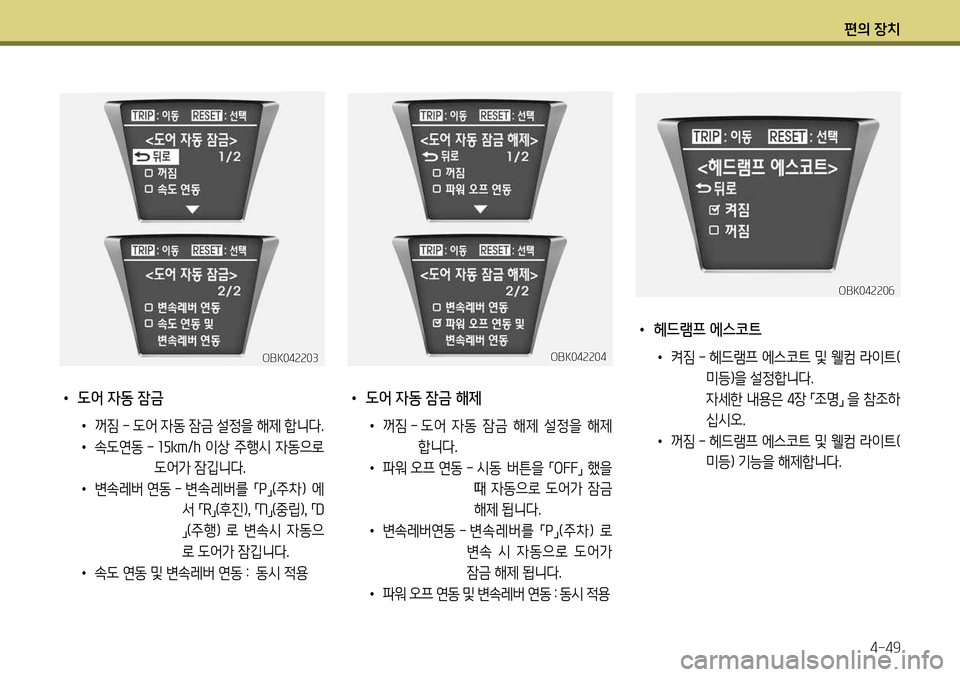

• 도어 자동 잠금
• 꺼짐 - 도어 자동 잠금 설정을 해제 합니다.
• 속도연동 - 15km /h 이상 주행시 자동으로
도어가 잠깁니다.
• 변속레버 연동 - 변속레버를
「P
」(주차) 에
서 「R
」(후진)
,
「N
」(중립)
,
「D
」 (주행) 로 변속시 자동으
로 도어가 잠깁니다.
• 속도 연동 및 변속레버 연동 : 동시 적용
OBK042203

• 도어 자동 잠금 해제
• 꺼짐 - 도어 자동 잠금 해제 설정을 해제
합니다.
• 파워 오프 연동 - 시동 버튼을
「OFF
」 했을
때 자동으로 도어가 잠금
해제 됩니다.
• 변속레버연동 - 변속레버를
「P
」(주차) 로
변속 시 자동으로 도어가
잠금 해제 됩니다.
• 파워 오프 연동 및 변속레버 연동 : 동시 적용
OBK042204

• 헤드램프 에스코트
• 켜짐 - 헤드램프 에스코트 및 웰컴 라이트(
미등)을 설정합니다.
자세한 내용은 4장
「조명
」 을 참조하
십시오.
• 꺼짐 - 헤드램프 에스코트 및 웰컴 라이트(
미등) 기능을 해제합니다.
OBK042206
