Page 11 of 210
VOTRE VÉHICULE EN UN COUP D'OEIL
B255A01TB-GUT SYMBOLES INDICATEURS SUR LE TABLEAU D'INSTRUMENTS * Vous trouverez une explication détaillée de ces élément à la page 1-42
Indicateur d'Entretien du Système de Retenue Supplémentaire Témoin du Système Antiblocage des Roues (Si Installé) Témoins d'Indicateur de Direction Voyant de Pleins Phares Témoin de Pression d'Huile Insuffisante Témoin de Niveau Insuffisant du Liquide de Frein/Frein à Main Voyant d'Avertissement de Système de ChargeTemoin d'Avertissement de L'ouverture du Hayon Temoin d'Avertissement de Portière Mal Fermée
Témoin de Niveau Insuffisant de Carburant Témoin du Moteur (Si Installé) Témoins de Ceinture de Sécurité
Témoin de Coupure de l'overdrive (Uniquement Embrayage et DifférentielAutomatiques)
Témoin du Système de Direction Electrique(EPS)
Témoin Lumineux de Préchauffage Diesel(Moteur Diesel) Lampe d'Avertissement Filtre Carburant(Moteur Diesel)
Témoin Indicateur du Système d'Immobilisation
Page 12 of 210

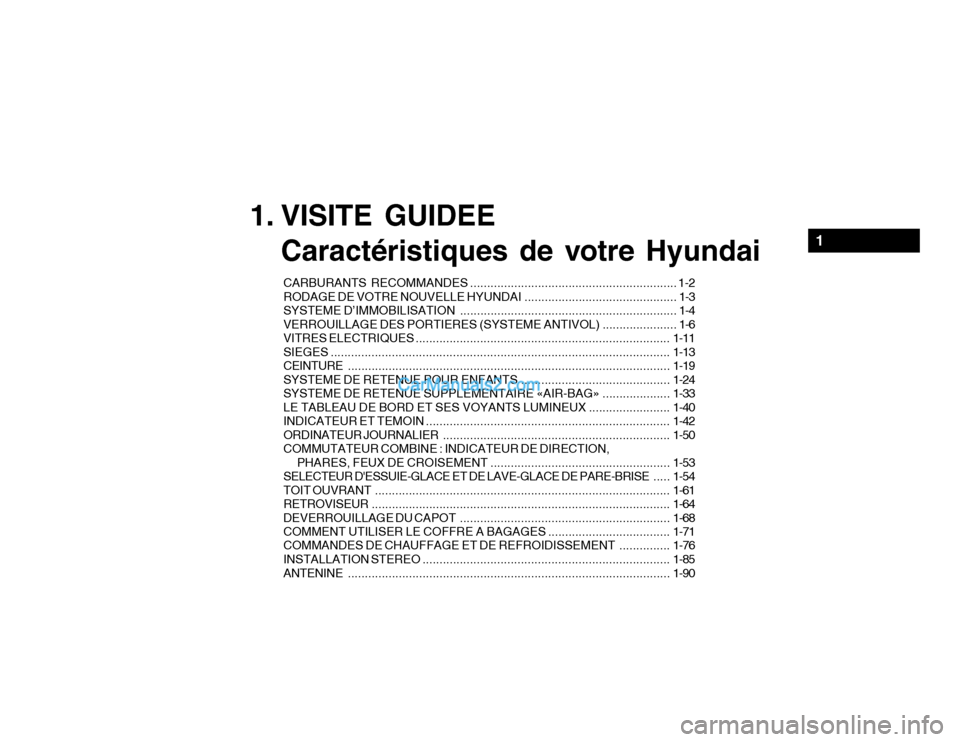

1. VISITE GUIDEECaractéristiques de votre Hyundai
CARBURANTS RECOMM ANDES ............................................................. 1-2
RODAGE DE VOTRE NOUVELLE HYUNDAI ............................................. 1-3
SYSTEME D’IMMOB ILISATION ................................................................ 1-4
VERROUILLAGE DES PORTIERES (SYSTEME ANTIVOL) ...................... 1-6
VITRES ELECTRIQUES ........................................................................... 1-11
SIEGES .................................................................................................... 1-13
CEINTURE ............................................................................................... 1-19
SYSTEME DE RETENUE POUR ENFANTS ............................................1-24
SYSTEME DE RETENUE SUPPLEMENTAIRE «AIR -BAG» ....................1-33
LE TABLEAU DE BORD ET SES VOYANTS LUMINEUX ........................1-40
INDICATEUR ET TEMOIN ........................................................................ 1-42
ORDINATEUR JOURNALIER ................................................................... 1-50
COMMUTATEUR COMBINE : INDICATEUR DE DIRECTION, PHARES, FEUX DE CROISEMENT .....................................................1-53
SELECTEUR D'ESSUIE-GLACE ET DE LAVE-GLACE DE PARE-BRISE .....1-54
TOIT OUVRANT ....................................................................................... 1-61
RETROVISEUR ........................................................................................ 1-64
DEVERROUILLAGE DU CAPOT .............................................................. 1-68
COMMENT UTILISER LE COFFRE A BAGAGES .................................... 1-71
COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT ...............1-76
INSTALLATION STEREO ......................................................................... 1-85
ANTENINE ............................................................................................... 1-90
1
Page 13 of 210

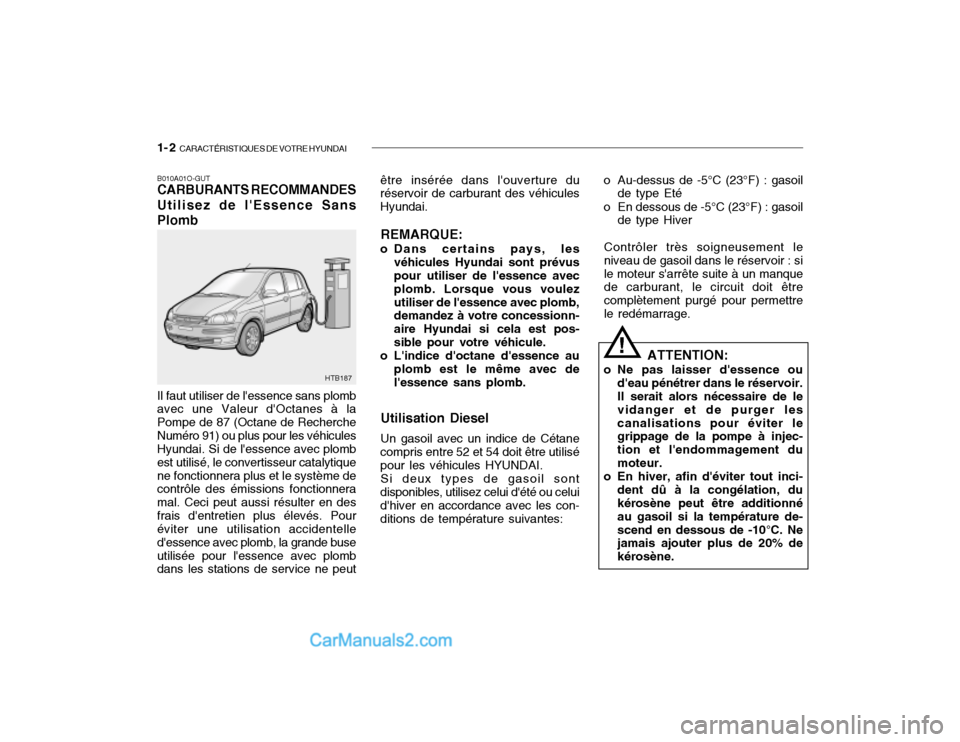

1- 2 CARACTÉRISTIQUES DE VOTRE HYUNDAI
B010A01O-GUT CARBURANTS RECOMMANDES Utilisez de l'Essence Sans Plomb Il faut utiliser de l'essence sans plomb avec une Valeur d'Octanes à la Pompe de 87 (Octane de RechercheNuméro 91) ou plus pour les véhicules Hyundai. Si de l'essence avec plomb est utilisé, le convertisseur catalytiquene fonctionnera plus et le système de contrôle des émissions fonctionnera mal. Ceci peut aussi résulter en desfrais d'entretien plus élevés. Pour éviter une utilisation accidentelle d'essence avec plomb, la grande buseutilisée pour l'essence avec plomb dans les stations de service ne peut être insérée dans l'ouverture duréservoir de carburant des véhicules Hyundai.
REMARQUE:
o Dans certains pays, les véhicules Hyundai sont prévus pour utiliser de l'essence avec plomb. Lorsque vous voulezutiliser de l'essence avec plomb, demandez à votre concessionn- aire Hyundai si cela est pos-sible pour votre véhicule.
o L'indice d'octane d'essence au plomb est le même avec de l'essence sans plomb. o Au-dessus de -5°C (23°F) : gasoil
de type Eté
o En dessous de -5°C (23°F) : gasoil de type Hiver
Contrôler très soigneusement le niveau de gasoil dans le réservoir : sile moteur s'arrête suite à un manque de carburant, le circuit doit être complètement purgé pour permettrele redémarrage.
ATTENTION:
o Ne pas laisser d'essence ou d'eau pénétrer dans le réservoir. Il serait alors nécessaire de le vidanger et de purger lescanalisations pour éviter le grippage de la pompe à injec- tion et l'endommagement dumoteur.
o En hiver, afin d'éviter tout inci-
dent dû à la congélation, du kérosène peut être additionné au gasoil si la température de-scend en dessous de -10°C. Ne jamais ajouter plus de 20% de kérosène.
HTB187
!
Utilisation Diesel Un gasoil avec un indice de Cétane
compris entre 52 et 54 doit être utilisé pour les véhicules HYUNDAI.
Si deux types de gasoil sont
disponibles, utilisez celui d'été ou celuid'hiver en accordance avec les con- ditions de température suivantes:
Page 14 of 210

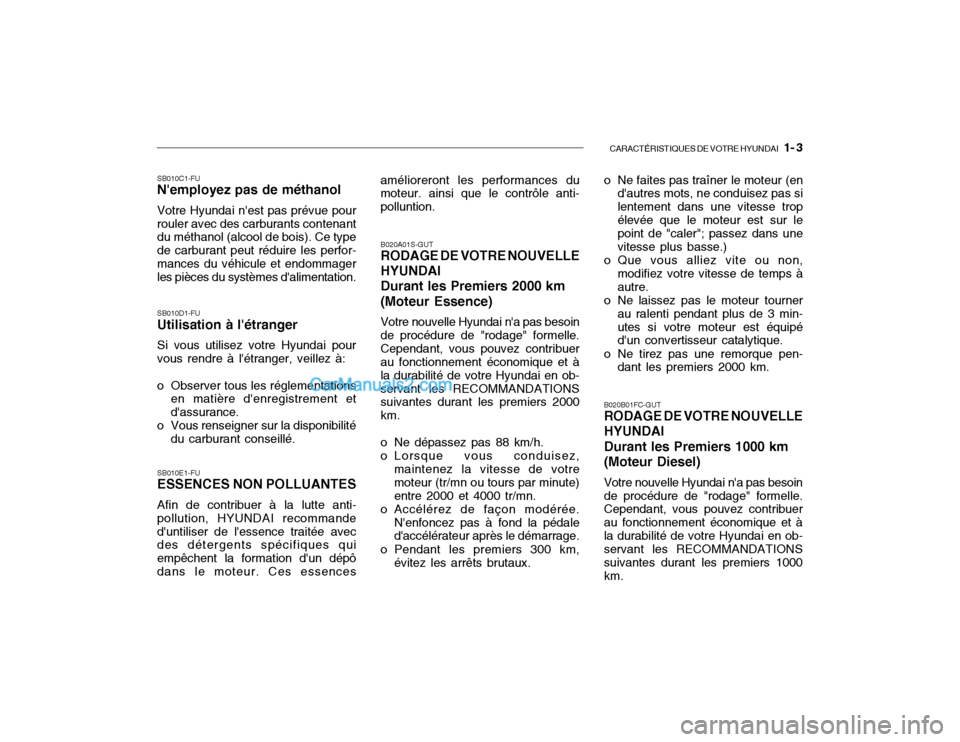

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1- 3
SB010C1-FU N'employez pas de méthanol Votre Hyundai n'est pas prévue pour rouler avec des carburants contenant du méthanol (alcool de bois). Ce type de carburant peut réduire les perfor-mances du véhicule et endommager les pièces du systèmes d'alimentation. SB010E1-FU ESSENCES NON POLLUANTES Afin de contribuer à la lutte anti- pollution, HYUNDAI recommanded'untiliser de l'essence traitée avec des détergents spécifiques qui empêchent la formation d'un dépôdans le moteur. Ces essences
SB010D1-FU Utilisation à l'étranger Si vous utilisez votre Hyundai pour vous rendre à l'étranger, veillez à:
o Observer tous les réglementations en matière d'enregistrement etd'assurance.
o Vous renseigner sur la disponibilité
du carburant conseillé. o Ne faites pas traîner le moteur (en
d'autres mots, ne conduisez pas silentement dans une vitesse tropélevée que le moteur est sur le point de "caler"; passez dans une vitesse plus basse.)
o Que vous alliez vite ou non,
modifiez votre vitesse de temps àautre.
o Ne laissez pas le moteur tourner
au ralenti pendant plus de 3 min-utes si votre moteur est équipé d'un convertisseur catalytique.
o Ne tirez pas une remorque pen- dant les premiers 2000 km.
amélioreront les performances dumoteur. ainsi que le contrôle anti- polluntion.
B020A01S-GUT RODAGE DE VOTRE NOUVELLE
HYUNDAI
Durant les Premiers 2000 km (Moteur Essence) Votre nouvelle Hyundai n'a pas besoin
de procédure de "rodage" formelle. Cependant, vous pouvez contribuer au fonctionnement économique et à la durabilité de votre Hyundai en ob-servant les RECOMMANDATIONS suivantes durant les premiers 2000 km.
o Ne dépassez pas 88 km/h.
o Lorsque vous conduisez, maintenez la vitesse de votre moteur (tr/mn ou tours par minute)entre 2000 et 4000 tr/mn.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédale d'accélérateur après le démarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux. B020B01FC-GUTRODAGE DE VOTRE NOUVELLE HYUNDAI Durant les Premiers 1000 km(Moteur Diesel) Votre nouvelle Hyundai n'a pas besoin de procédure de "rodage" formelle. Cependant, vous pouvez contribuer au fonctionnement économique et àla durabilité de votre Hyundai en ob- servant les RECOMMANDATIONS suivantes durant les premiers 1000km.
Page 15 of 210

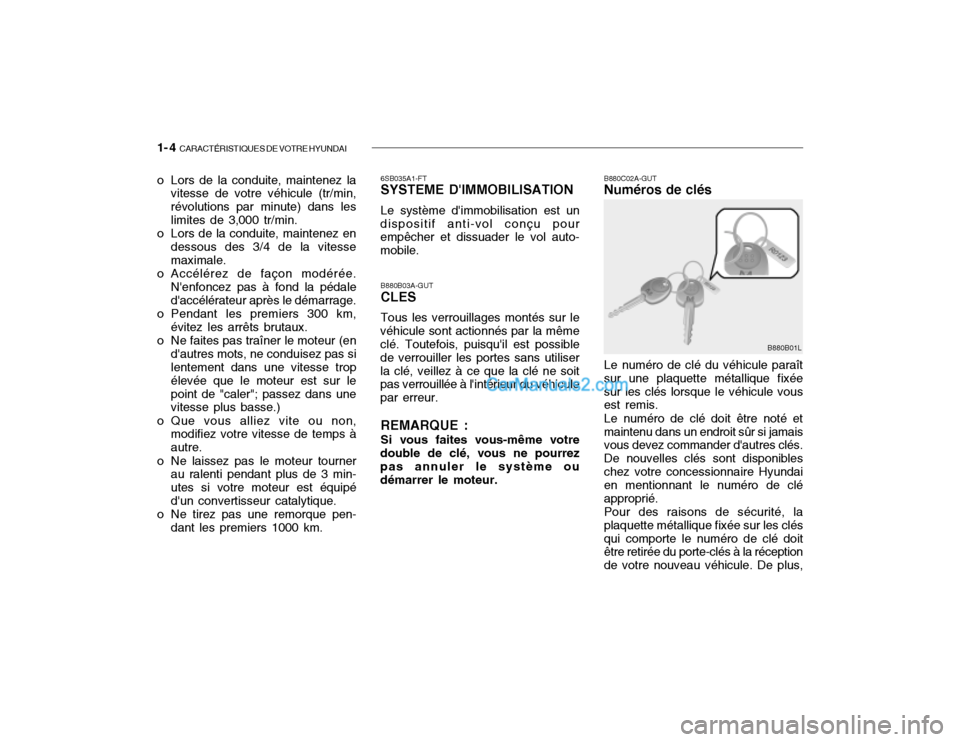

1- 4 CARACTÉRISTIQUES DE VOTRE HYUNDAI
o Lors de la conduite, maintenez la
vitesse de votre véhicule (tr/min, révolutions par minute) dans leslimites de 3,000 tr/min.
o Lors de la conduite, maintenez en
dessous des 3/4 de la vitesse maximale.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédaled'accélérateur après le démarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux.
o Ne faites pas traîner le moteur (en d'autres mots, ne conduisez pas silentement dans une vitesse trop élevée que le moteur est sur lepoint de "caler"; passez dans une vitesse plus basse.)
o Que vous alliez vite ou non, modifiez votre vitesse de temps à autre.
o Ne laissez pas le moteur tourner au ralenti pendant plus de 3 min-utes si votre moteur est équipéd'un convertisseur catalytique.
o Ne tirez pas une remorque pen- dant les premiers 1000 km. B880B03A-GUT CLES Tous les verrouillages montés sur le
véhicule sont actionnés par la même clé. Toutefois, puisqu'il est possible de verrouiller les portes sans utiliserla clé, veillez à ce que la clé ne soit pas verrouillée à l'intérieur du véhicule par erreur.
REMARQUE : Si vous faites vous-même votre
double de clé, vous ne pourrez pas annuler le système ou démarrer le moteur. 6SB035A1-FT SYSTEME D'IMMOBILISATION Le système d'immobilisation est un
dispositif anti-vol conçu pour empêcher et dissuader le vol auto- mobile. B880C02A-GUT Numéros de clés Le numéro de clé du véhicule paraît sur une plaquette métallique fixéesur les clés lorsque le véhicule vous est remis. Le numéro de clé doit être noté et maintenu dans un endroit sûr si jamais vous devez commander d'autres clés. De nouvelles clés sont disponibleschez votre concessionnaire Hyundai en mentionnant le numéro de clé approprié.Pour des raisons de sécurité, laplaquette métallique fixée sur les clésqui comporte le numéro de clé doit être retirée du porte-clés à la réception de votre nouveau véhicule. De plus,
B880B01L
Page 16 of 210

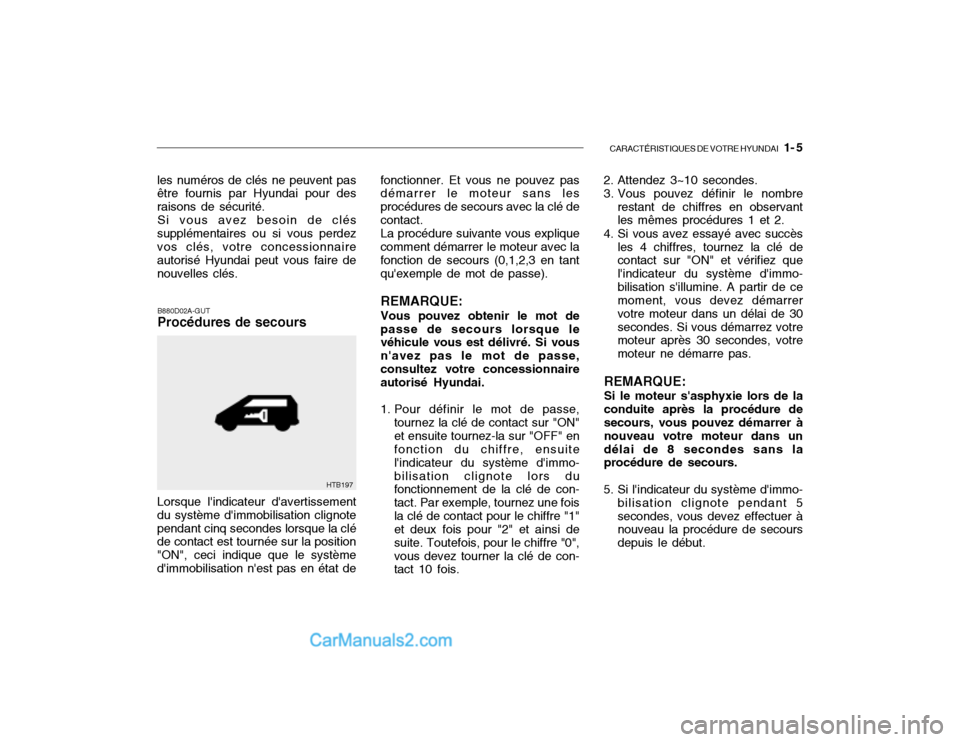

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1- 5
B880D02A-GUT Procédures de secours
les numéros de clés ne peuvent pas être fournis par Hyundai pour des raisons de sécurité.
Si vous avez besoin de clés
supplémentaires ou si vous perdezvos clés, votre concessionnaire autorisé Hyundai peut vous faire de nouvelles clés.
HTB197
Lorsque l'indicateur d'avertissement du système d'immobilisation clignotependant cinq secondes lorsque la clé de contact est tournée sur la position "ON", ceci indique que le systèmed'immobilisation n'est pas en état de 2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre
restant de chiffres en observant les mêmes procédures 1 et 2.
4. Si vous avez essayé avec succès les 4 chiffres, tournez la clé decontact sur "ON" et vérifiez que l'indicateur du système d'immo-bilisation s'illumine. A partir de ce moment, vous devez démarrer votre moteur dans un délai de 30secondes. Si vous démarrez votre moteur après 30 secondes, votre moteur ne démarre pas.
REMARQUE: Si le moteur s'asphyxie lors de la conduite après la procédure de secours, vous pouvez démarrer à nouveau votre moteur dans undélai de 8 secondes sans la procédure de secours.
5. Si l'indicateur du système d'immo- bilisation clignote pendant 5 secondes, vous devez effectuer à nouveau la procédure de secours depuis le début.
fonctionner. Et vous ne pouvez pas démarrer le moteur sans les procédures de secours avec la clé decontact.
La procédure suivante vous explique
comment démarrer le moteur avec la fonction de secours (0,1,2,3 en tant qu'exemple de mot de passe).
REMARQUE: Vous pouvez obtenir le mot de
passe de secours lorsque le véhicule vous est délivré. Si vous n'avez pas le mot de passe,consultez votre concessionnaire autorisé Hyundai.
1. Pour définir le mot de passe, tournez la clé de contact sur "ON" et ensuite tournez-la sur "OFF" en fonction du chiffre, ensuite l'indicateur du système d'immo-bilisation clignote lors du fonctionnement de la clé de con- tact. Par exemple, tournez une foisla clé de contact pour le chiffre "1" et deux fois pour "2" et ainsi de suite. Toutefois, pour le chiffre "0",vous devez tourner la clé de con- tact 10 fois.
Page 17 of 210

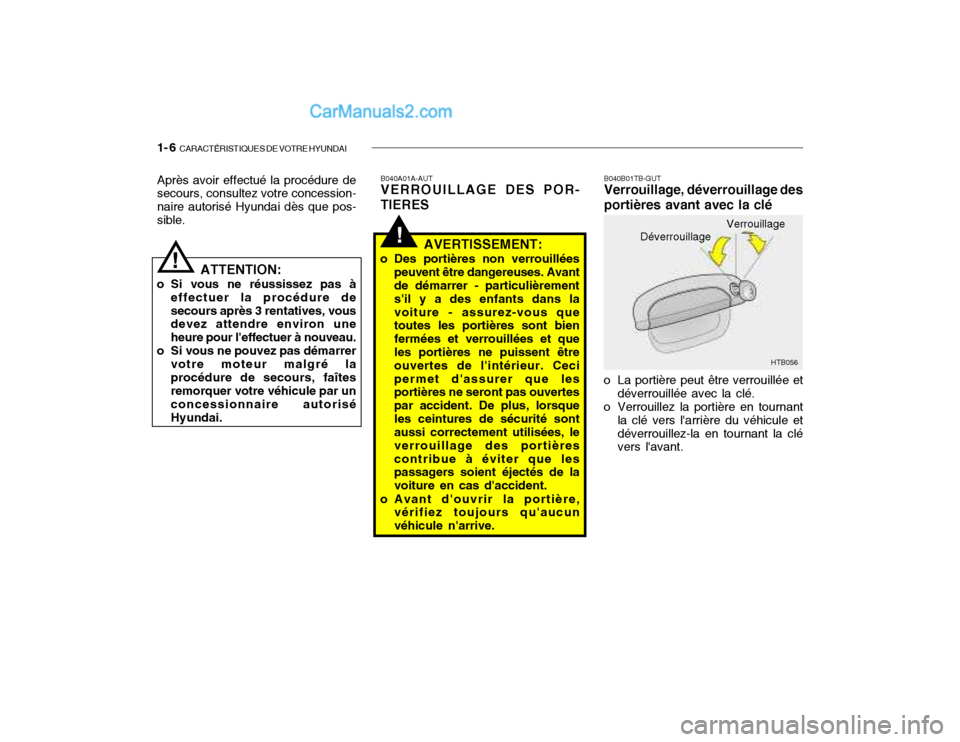

1- 6 CARACTÉRISTIQUES DE VOTRE HYUNDAI
!
Après avoir effectué la procédure de secours, consultez votre concession- naire autorisé Hyundai dès que pos-sible.
!
ATTENTION:
o Si vous ne réussissez pas à effectuer la procédure de secours après 3 rentatives, vous devez attendre environ une heure pour l'effectuer à nouveau.
o Si vous ne pouvez pas démarrer votre moteur malgré laprocédure de secours, faîtes remorquer votre véhicule par un concessionnaire autoriséHyundai. B040A01A-AUT VERROUILLAGE DES POR- TIERES
AVERTISSEMENT:
o Des portières non verrouillées peuvent être dangereuses. Avant de démarrer - particulièrement s'il y a des enfants dans lavoiture - assurez-vous que toutes les portières sont bien fermées et verrouillées et queles portières ne puissent être ouvertes de l'intérieur. Ceci permet d'assurer que les portières ne seront pas ouvertes par accident. De plus, lorsqueles ceintures de sécurité sont aussi correctement utilisées, le verrouillage des portièrescontribue à éviter que les passagers soient éjectés de la voiture en cas d'accident.
o Avant d'ouvrir la portière, vérifiez toujours qu'aucunvéhicule n'arrive.
HTB056
B040B01TB-GUT Verrouillage, déverrouillage des portières avant avec la clé
o La portière peut être verrouillée et déverrouillée avec la clé.
o Verrouillez la portière en tournant la clé vers l'arrière du véhicule et déverrouillez-la en tournant la clé vers l'avant. Verrouillage
Déverrouillage
Page 18 of 210

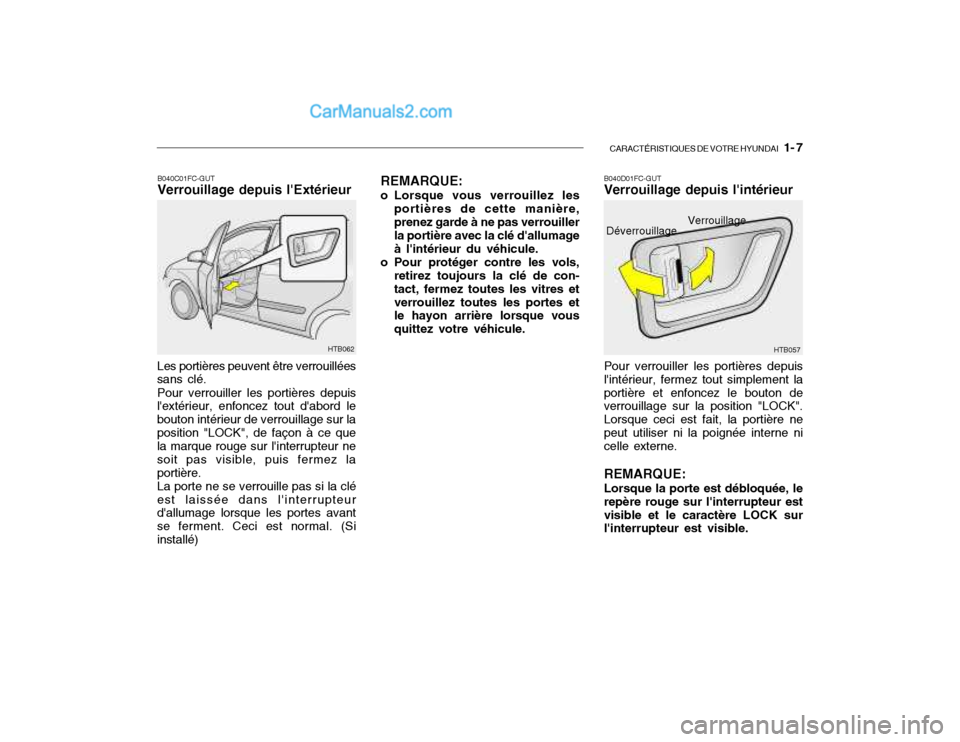

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1- 7
B040C01FC-GUT Verrouillage depuis l'Extérieur
Les portières peuvent être verrouillées
sans clé.
Pour verrouiller les portières depuis
l'extérieur, enfoncez tout d'abord le bouton intérieur de verrouillage sur laposition "LOCK", de façon à ce que la marque rouge sur l'interrupteur ne soit pas visible, puis fermez laportière.
La porte ne se verrouille pas si la clé
est laissée dans l'interrupteur d'allumage lorsque les portes avant
se ferment. Ceci est normal. (Siinstallé)
HTB062 B040D01FC-GUT Verrouillage depuis l'intérieur Pour verrouiller les portières depuis l'intérieur, fermez tout simplement laportière et enfoncez le bouton de verrouillage sur la position "LOCK". Lorsque ceci est fait, la portière nepeut utiliser ni la poignée interne ni celle externe. REMARQUE: Lorsque la porte est débloquée, le repère rouge sur l'interrupteur estvisible et le caractère LOCK sur l'interrupteur est visible.
REMARQUE:
o Lorsque vous verrouillez les portières de cette manière, prenez garde à ne pas verrouiller la portière avec la clé d'allumage à l'intérieur du véhicule.
o Pour protéger contre les vols, retirez toujours la clé de con-tact, fermez toutes les vitres etverrouillez toutes les portes et le hayon arrière lorsque vous quittez votre véhicule.HTB057
Verrouillage
Déverrouillage
Page 19 of 210

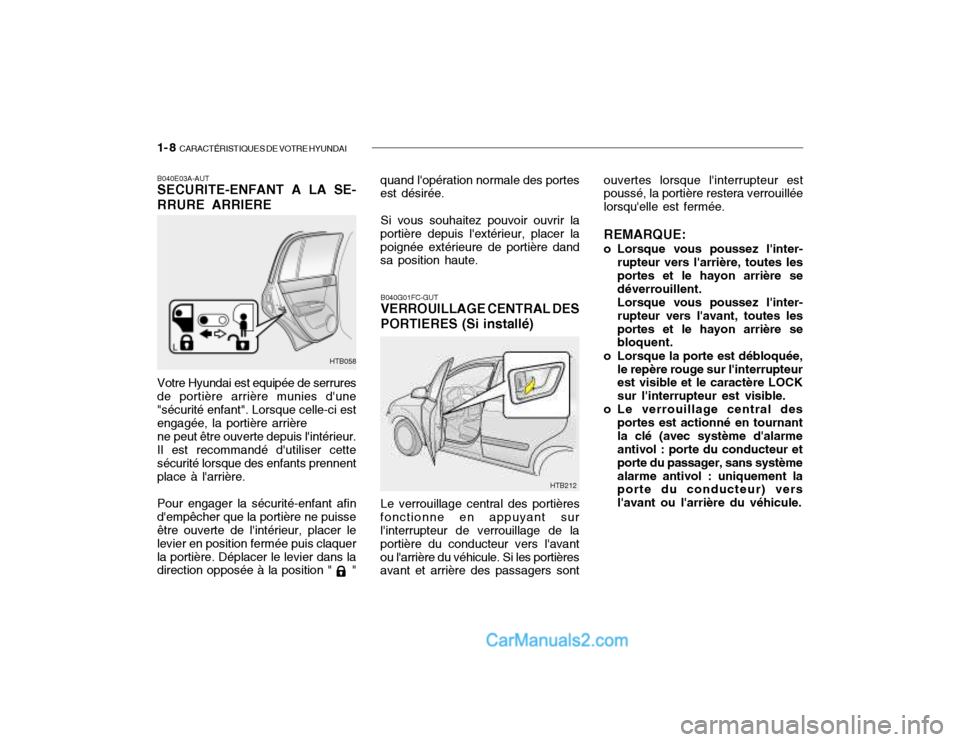

1- 8 CARACTÉRISTIQUES DE VOTRE HYUNDAI
B040E03A-AUT SECURITE-ENFANT A LA SE- RRURE ARRIERE Votre Hyundai est equipée de serrures
de portière arrière munies d'une "sécurité enfant". Lorsque celle-ci est engagée, la portière arrière
ne peut être ouverte depuis l'intérieur.
Il est recommandé d'utiliser cettesécurité lorsque des enfants prennent place à l'arrière.
Pour engager la sécurité-enfant afin
d'empêcher que la portière ne puisse être ouverte de l'intérieur, placer le levier en position fermée puis claquerla portière. Déplacer le levier dans la direction opposée à la position " "
HTB058 quand l'opération normale des portes est désirée.
Si vous souhaitez pouvoir ouvrir la
portière depuis l'extérieur, placer la
poignée extérieure de portière dand sa position haute.
B040G01FC-GUT VERROUILLAGE CENTRAL DES PORTIERES (Si installé)
HTB212
Le verrouillage central des portières
fonctionne en appuyant sur l'interrupteur de verrouillage de la portière du conducteur vers l'avantou l'arrière du véhicule. Si les portières avant et arrière des passagers sont ouvertes lorsque l'interrupteur estpoussé, la portière restera verrouillée lorsqu'elle est fermée. REMARQUE:
o Lorsque vous poussez l'inter- rupteur vers l'arrière, toutes les portes et le hayon arrière se déverrouillent.Lorsque vous poussez l'inter-rupteur vers l'avant, toutes lesportes et le hayon arrière se bloquent.
o Lorsque la porte est débloquée, le repère rouge sur l'interrupteurest visible et le caractère LOCK sur l'interrupteur est visible.
o Le verrouillage central des
portes est actionné en tournantla clé (avec système d'alarme antivol : porte du conducteur et porte du passager, sans systèmealarme antivol : uniquement la porte du conducteur) vers l'avant ou l'arrière du véhicule.
Page 20 of 210

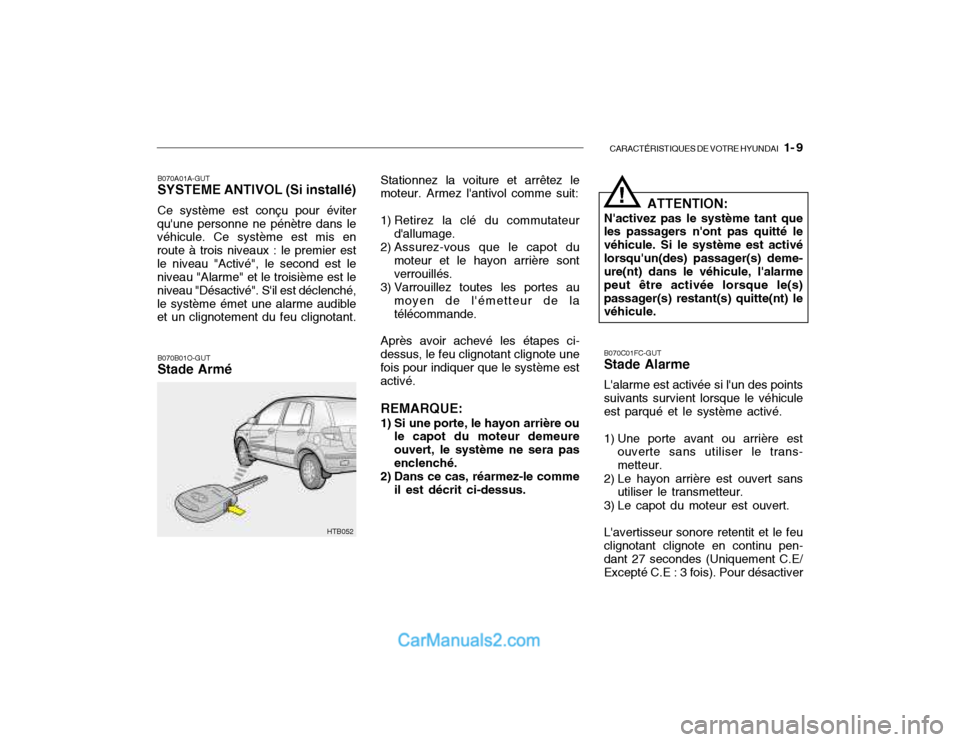

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1- 9
B070A01A-GUT SYSTEME ANTIVOL (Si installé) Ce système est conçu pour éviter
qu'une personne ne pénètre dans le véhicule. Ce système est mis en route à trois niveaux : le premier estle niveau "Activé", le second est le niveau "Alarme" et le troisième est le niveau "Désactivé". S'il est déclenché,le système émet une alarme audible et un clignotement du feu clignotant.
B070B01O-GUT Stade Armé
HTB052 B070C01FC-GUT Stade Alarme L'alarme est activée si l'un des points suivants survient lorsque le véhiculeest parqué et le système activé.
1) Une porte avant ou arrière est
ouverte sans utiliser le trans- metteur.
2) Le hayon arrière est ouvert sans utiliser le transmetteur.
3) Le capot du moteur est ouvert. L'avertisseur sonore retentit et le feu clignotant clignote en continu pen- dant 27 secondes (Uniquement C.E/Excepté C.E : 3 fois). Pour désactiver
Stationnez la voiture et arrêtez le
moteur. Armez l'antivol comme suit:
1) Retirez la clé du commutateur
d'allumage.
2) Assurez-vous que le capot du moteur et le hayon arrière sont verrouillés.
3) Varrouillez toutes les portes au
moyen de l'émetteur de latélécommande.
Après avoir achevé les étapes ci-
dessus, le feu clignotant clignote unefois pour indiquer que le système estactivé.
REMARQUE:
1) Si une porte, le hayon arrière ou le capot du moteur demeureouvert, le système ne sera pasenclenché.
2) Dans ce cas, réarmez-le comme
il est décrit ci-dessus. ATTENTION:
N'activez pas le système tant que les passagers n'ont pas quitté le véhicule. Si le système est activélorsqu'un(des) passager(s) deme- ure(nt) dans le véhicule, l'alarme peut être activée lorsque le(s)passager(s) restant(s) quitte(nt) le véhicule.
!
