1BESKRIVNING AV BILENS FUNKTIONER
30
!VARNING:
o När krockkuddarna utlöser hörs en knall och det uppstår en viss rökutveckling. Detta är normalt ochofarligt. De små partiklarna som kommer fram kan eventuellt orsaka hudirritationer. Tvätta dig därförmed tvål och vatten om en krockkudde utlöst.
o Krockkuddarna fungerar endast
med tändningen i ON-läge. Detkan ha uppstått ett fel om: Kontrollampan inte tänds eller lyser konstant efter att den blinkat i 6 sekunder när du vriditstartnyckeln till ON eller om lampan tänds under körning. I så fall ska du omgående vända digtill en Hyundaiverkstad för att få systemet med krockkuddar och bältessträckare kontrollerat.
o När du byter en säkring eller lossar en batterikabel ska tändningenvara från. Du får aldrig byta ensäkring för krockkuddarna med tändningen i ON-läge. Det kan medföra att kontrollampan börjarlysa.
!
HTB072
Sidokro- cksensor
VARNING:
o För att ge bäst skydd är det viktigt att sitta upprätt i sätet och ha bältet fastspänt. Föraren ska hållahänderna på ratten och passage- raren får inte hålla en arm mellan ryggstödet och dörren.
o Använd ingen extra överdrags- klädsel.
o Överdragsklädsel reducerar eller eliminerar kuddarnas skydds- effekt.
o Montera inget på utsidan av ryggstöden.
B990B03Y-GDT Sidokrockkuddar (om så utrustad) Sidokrockkuddarna är monterade på utsidan av de främre sätenas ryggstöd.De utlöser endast på den sida som utsätts för påkörning och skyddar överkropp och huvud på förarenalternativt passageraren. Kuddarna utlöser endast i sådana situationer där de beräknas ge skydd och alltså inte ialla krocksituationer.
B990B02Y
tbsweng-1a.p65
11/6/03, 11:29 AM
30

1
BESKRIVNING AV BILENS FUNKTIONER
31
!
B240C02L VARNING:
o Vi rekommenderar att barn alltid färdas i baksätet. Om ett barn färdas framåtvänt i framsätet ska godkändbarnsäkerhetsutrustning användas och sätet ska skjutas tillbaka så långt som möjligt.
o Bakåtvänd barnstol får inte monteras i framsätet. Den kankrossas av en utlösandekrockkudde.
o Gör inga modifieringar i
krockkuddarnas komponentereller anslutningar och klistra inga dekaler där de är placerade.
o Vid rengöring av ytorna över
krockkuddarna ska du använda enmjuk, trasa att torka med. Fukta den eventuellt i rent vatten. Användingen typ av rengöringsmedel.
o Placera inget över eller intill
krockkuddarna som kan orsakaskada om de utlöser.
o Krockkuddar som utlöst ska bytas
ut av en auktoriseradHyundaiverkstad.
B240C02Y-GDT Vård av krockkuddarna Systemet med krockkuddarna är i princip underhållsfritt. Du kan inteåtgärda något själv. Däremot ska systemet kontrolleras av en auktoriserad Hyundaiverkstad 10 år efteratt bilen tillverkats. Demontering, montering, reparationer och eventuellt annat arbete medkrockkuddarna och ratten måste utföras av kvalificerade tekniker. Felaktiga åtgärder kan medföra personskador.
o Slå eller ruska inte hårt på utsidan
av ryggstöden.
o Häng inget på utsidan av
ryggstöden.
o Placera inget mellan ryggstödet och dörren. Ett paraply t ex kan skjutas iväg av krockkudden omden utlöser.
o För att undvika ofrivillig utlösning
av krockkudden och risk förpersonskador ska du undvika stötar mot sidokrocksensorn när tändningen är på.
tbsweng-1a.p65 11/6/03, 11:29 AM
31

1BESKRIVNING AV BILENS FUNKTIONER
32

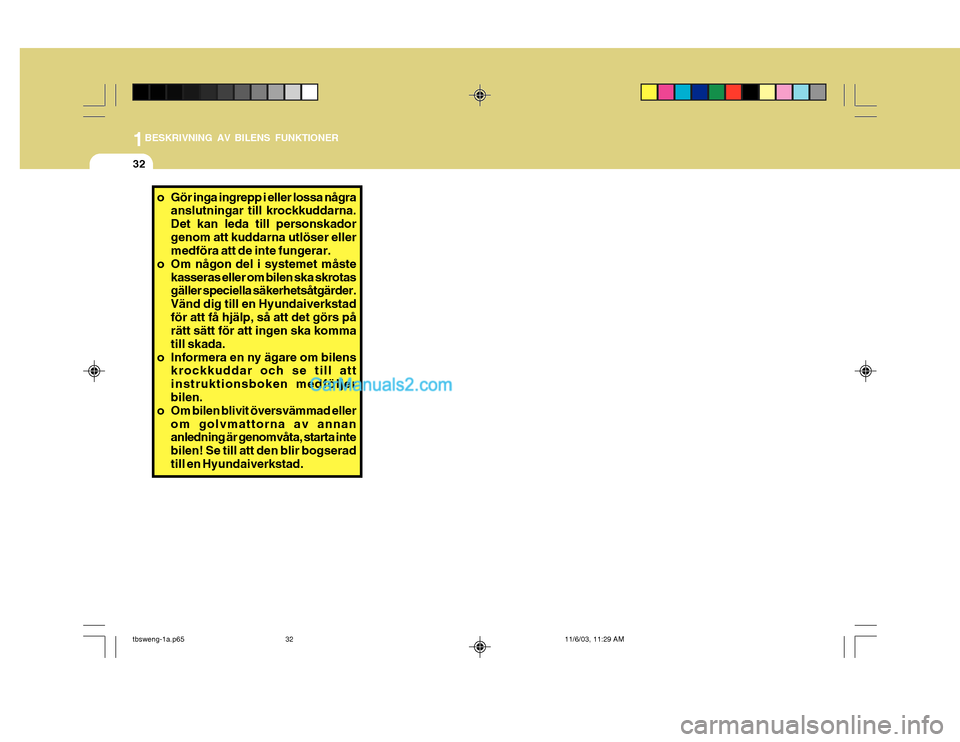

o Gör inga ingrepp i eller lossa några
anslutningar till krockkuddarna. Det kan leda till personskadorgenom att kuddarna utlöser eller medföra att de inte fungerar.
o Om någon del i systemet måste
kasseras eller om bilen ska skrotasgäller speciella säkerhetsåtgärder. Vänd dig till en Hyundaiverkstadför att få hjälp, så att det görs på rätt sätt för att ingen ska komma till skada.
o Informera en ny ägare om bilens krockkuddar och se till attinstruktionsboken medföljer bilen.
o Om bilen blivit översvämmad eller
om golvmattorna av annananledning är genomvåta, starta inte bilen! Se till att den blir bogseradtill en Hyundaiverkstad.
tbsweng-1a.p65 11/6/03, 11:29 AM
32

1
BESKRIVNING AV BILENS FUNKTIONER
33

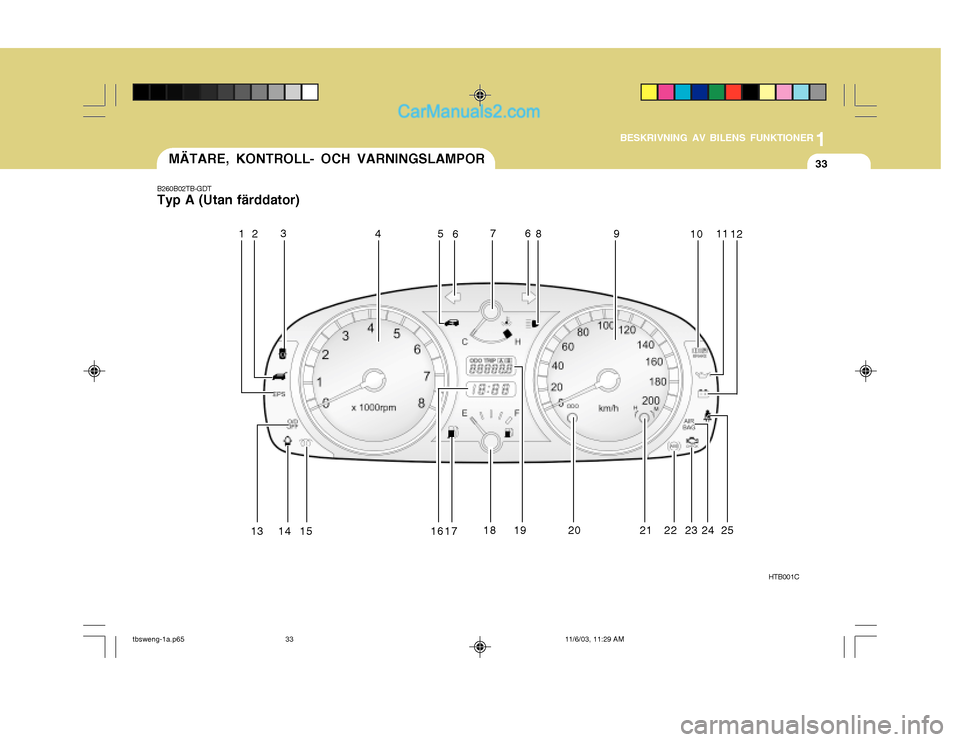

B260B02TB-GDT Typ A (Utan färddator)
HTB001C
1
2
3
45676
89 1011
12
13 14 15 16 17 18
19 20 21 2223 24 25
MÄTARE, KONTROLL- OCH VARNINGSLAMPOR
tbsweng-1a.p65
11/6/03, 11:29 AM
33

1BESKRIVNING AV BILENS FUNKTIONER
34

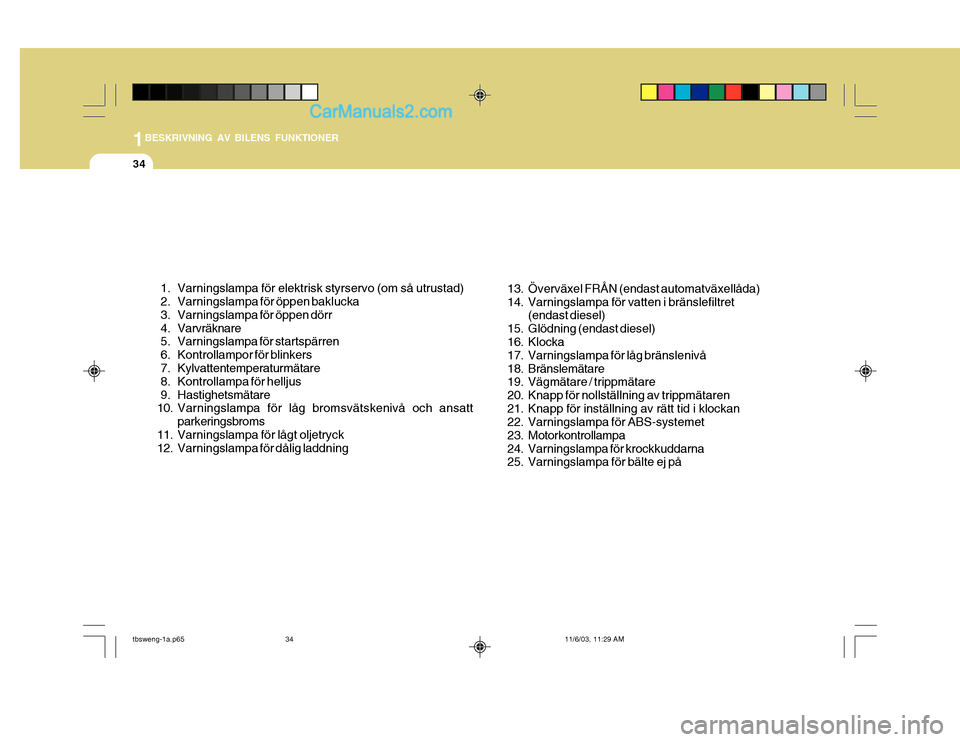

1. Varningslampa för elektrisk styrservo (om så utrustad)
2. Varningslampa för öppen baklucka
3. Varningslampa för öppen dörr
4. Varvräknare
5. Varningslampa för startspärren
6. Kontrollampor för blinkers
7. Kylvattentemperaturmätare
8. Kontrollampa för helljus
9. Hastighetsmätare
10. Varningslampa för låg bromsvätskenivå och ansattparkeringsbroms
11. Varningslampa för lågt oljetryck
12. Varningslampa för dålig laddning 13. Överväxel FRÅN (endast automatväxellåda)
14. Varningslampa för vatten i bränslefiltret
(endast diesel)
15. Glödning (endast diesel)
16. Klocka
17. Varningslampa för låg bränslenivå
18. Bränslemätare
19. Vägmätare / trippmätare
20. Knapp för nollställning av trippmätaren
21. Knapp för inställning av rätt tid i klockan
22. Varningslampa för ABS-systemet
23. Motorkontrollampa
24. Varningslampa för krockkuddarna
25. Varningslampa för bälte ej på
tbsweng-1a.p65 11/6/03, 11:29 AM
34

1
BESKRIVNING AV BILENS FUNKTIONER
35

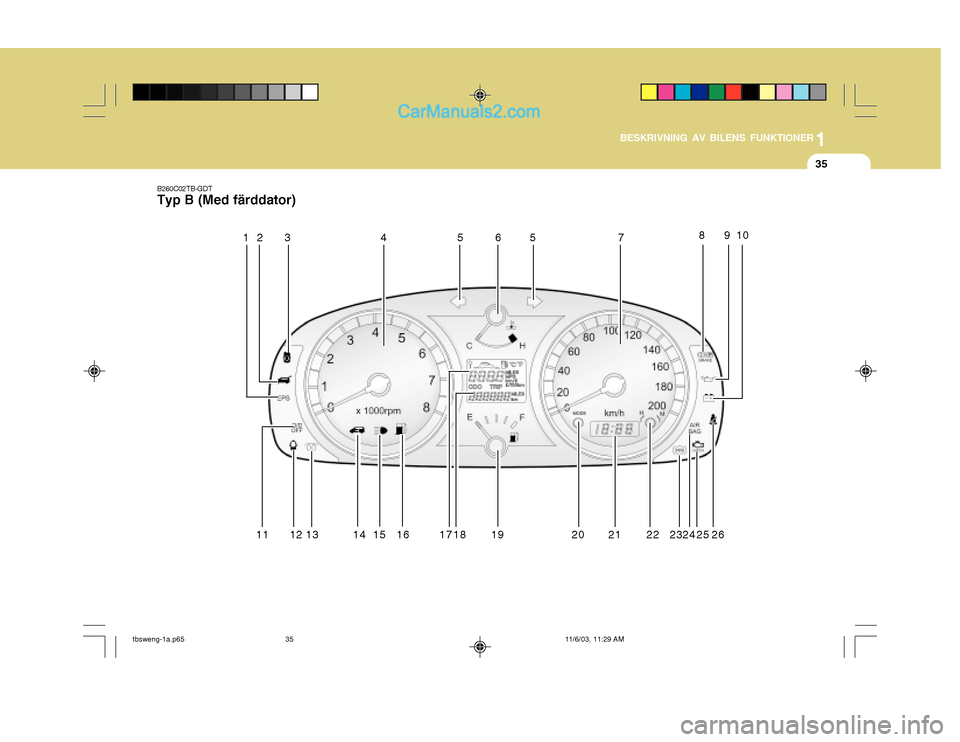

B260C02TB-GDT Typ B (Med färddator)
1
23 45
6
7
5 8910
11 12 13 14
15 16 17 18 19 20 22 2324 25 2621
tbsweng-1a.p65 11/6/03, 11:29 AM
35

1BESKRIVNING AV BILENS FUNKTIONER
36

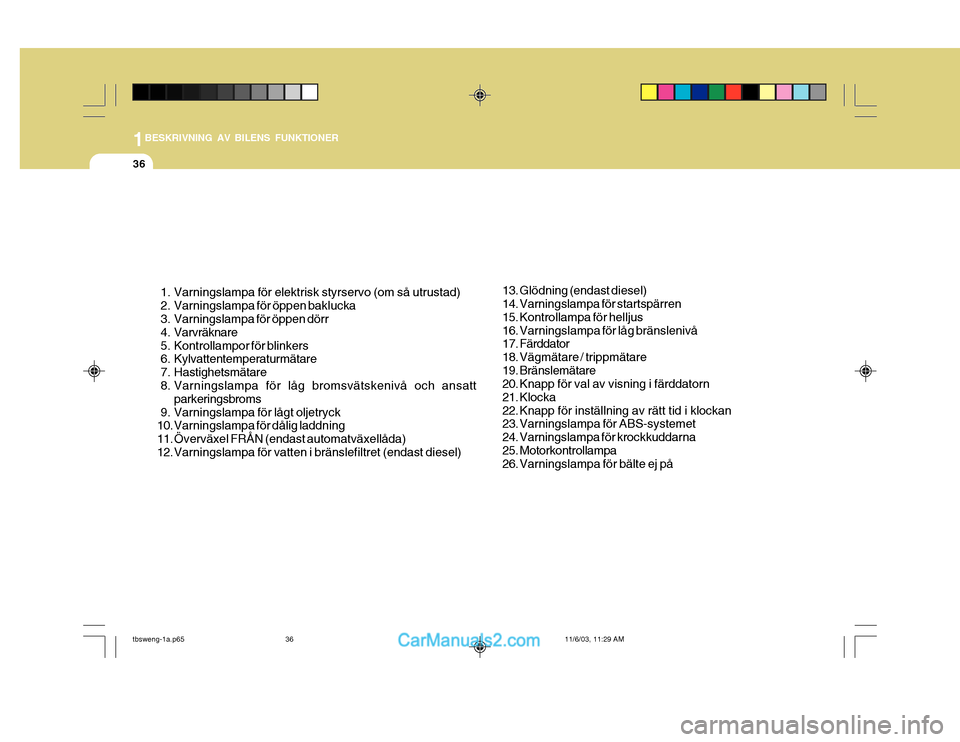

1. Varningslampa för elektrisk styrservo (om så utrustad)
2. Varningslampa för öppen baklucka
3. Varningslampa för öppen dörr
4. Varvräknare
5. Kontrollampor för blinkers
6. Kylvattentemperaturmätare
7. Hastighetsmätare
8. Varningslampa för låg bromsvätskenivå och ansattparkeringsbroms
9. Varningslampa för lågt oljetryck
10. Varningslampa för dålig laddning
11. Överväxel FRÅN (endast automatväxellåda)
12. Varningslampa för vatten i bränslefiltret (endast diesel) 13. Glödning (endast diesel)
14. Varningslampa för startspärren
15. Kontrollampa för helljus
16. Varningslampa för låg bränslenivå
17. Färddator
18. Vägmätare / trippmätare
19. Bränslemätare
20. Knapp för val av visning i färddatorn
21. Klocka
22. Knapp för inställning av rätt tid i klockan
23. Varningslampa för ABS-systemet
24. Varningslampa för krockkuddarna
25. Motorkontrollampa
26. Varningslampa för bälte ej på
tbsweng-1a.p65
11/6/03, 11:29 AM
36

1
BESKRIVNING AV BILENS FUNKTIONER
37

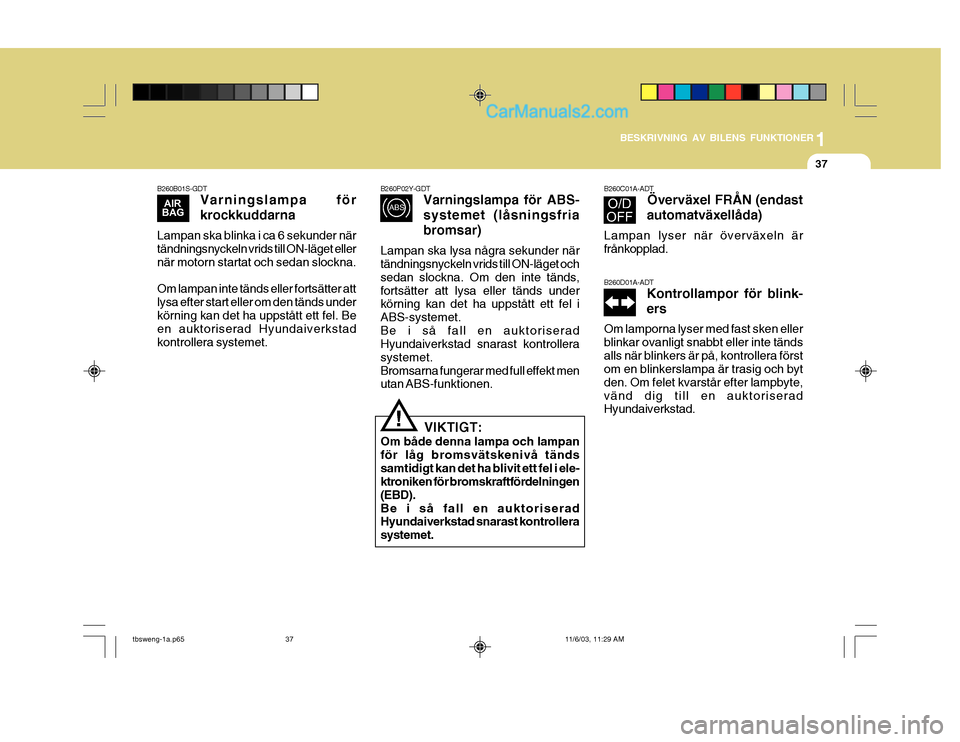

B260B01S-GDT Varningslampa för krockkuddarna
Lampan ska blinka i ca 6 sekunder när tändningsnyckeln vrids till ON-läget ellernär motorn startat och sedan slockna. Om lampan inte tänds eller fortsätter att lysa efter start eller om den tänds under körning kan det ha uppstått ett fel. Be en auktoriserad Hyundaiverkstadkontrollera systemet. B260P02Y-GDT
Varningslampa för ABS- systemet (låsningsfriabromsar)
Lampan ska lysa några sekunder när tändningsnyckeln vrids till ON-läget och sedan slockna. Om den inte tänds,fortsätter att lysa eller tänds under körning kan det ha uppstått ett fel i ABS-systemet.Be i så fall en auktoriserad Hyundaiverkstad snarast kontrollera systemet.Bromsarna fungerar med full effekt men utan ABS-funktionen. B260C01A-ADT
Överväxel FRÅN (endast
automatväxellåda)
Lampan lyser när överväxeln är frånkopplad. B260D01A-ADT Kontrollampor för blink- ers
Om lamporna lyser med fast sken eller blinkar ovanligt snabbt eller inte tändsalls när blinkers är på, kontrollera först om en blinkerslampa är trasig och byt den. Om felet kvarstår efter lampbyte,vänd dig till en auktoriserad Hyundaiverkstad.
! VIKTIGT:
Om både denna lampa och lampan för låg bromsvätskenivå tändssamtidigt kan det ha blivit ett fel i ele- ktroniken för bromskraftfördelningen (EBD).Be i så fall en auktoriserad Hyundaiverkstad snarast kontrollera systemet.
tbsweng-1a.p65 11/6/03, 11:29 AM
37

1BESKRIVNING AV BILENS FUNKTIONER
38
!

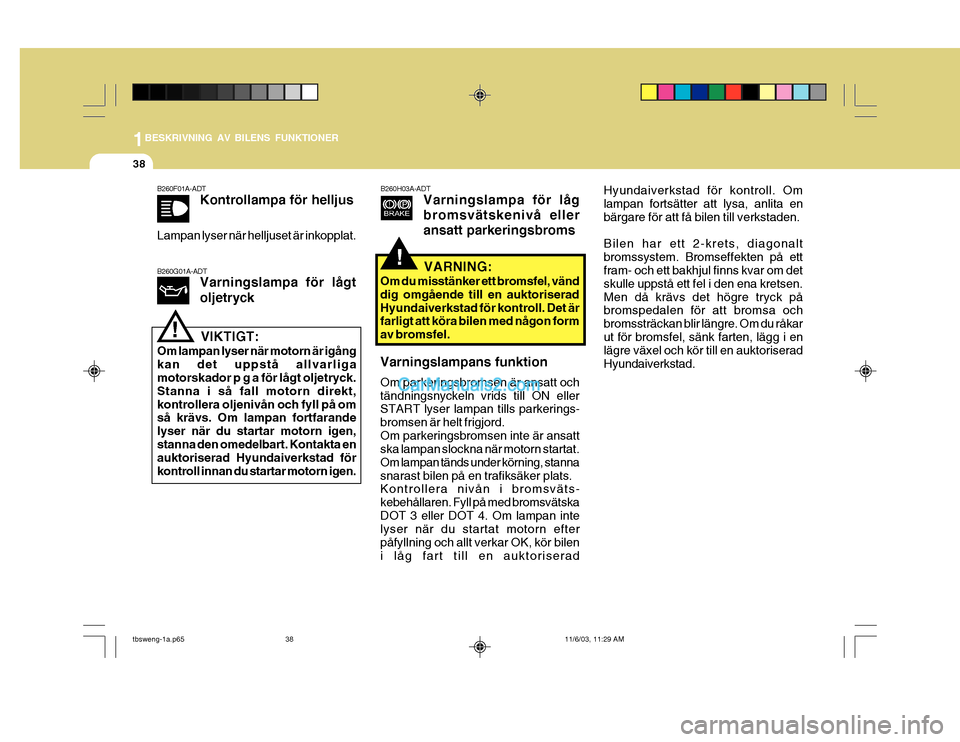

B260F01A-ADT
Kontrollampa för helljus
Lampan lyser när helljuset är inkopplat. B260H03A-ADT
Varningslampa för låg bromsvätskenivå elleransatt parkeringsbroms
B260G01A-ADTVarningslampa för lågt oljetryck
!VIKTIGT:
Om lampan lyser när motorn är igång kan det uppstå allvarliga motorskador p g a för lågt oljetryck. Stanna i så fall motorn direkt,kontrollera oljenivån och fyll på om så krävs. Om lampan fortfarande lyser när du startar motorn igen,stanna den omedelbart. Kontakta en auktoriserad Hyundaiverkstad för kontroll innan du startar motorn igen. Hyundaiverkstad för kontroll. Omlampan fortsätter att lysa, anlita enbärgare för att få bilen till verkstaden. Bilen har ett 2-krets, diagonalt bromssystem. Bromseffekten på ett fram- och ett bakhjul finns kvar om det skulle uppstå ett fel i den ena kretsen.Men då krävs det högre tryck på bromspedalen för att bromsa och bromssträckan blir längre. Om du råkarut för bromsfel, sänk farten, lägg i en lägre växel och kör till en auktoriserad Hyundaiverkstad.
VARNING:
Om du misstänker ett bromsfel, vänddig omgående till en auktoriseradHyundaiverkstad för kontroll. Det är farligt att köra bilen med någon form av bromsfel.
Varningslampans funktion Om parkeringsbromsen är ansatt och tändningsnyckeln vrids till ON eller START lyser lampan tills parkerings- bromsen är helt frigjord.Om parkeringsbromsen inte är ansatt ska lampan slockna när motorn startat. Om lampan tänds under körning, stannasnarast bilen på en trafiksäker plats. Kontrollera nivån i bromsväts- kebehållaren. Fyll på med bromsvätskaDOT 3 eller DOT 4. Om lampan inte lyser när du startat motorn efter påfyllning och allt verkar OK, kör bileni låg fart till en auktoriserad
tbsweng-1a.p65 11/6/03, 11:29 AM
38

1
BESKRIVNING AV BILENS FUNKTIONER
39

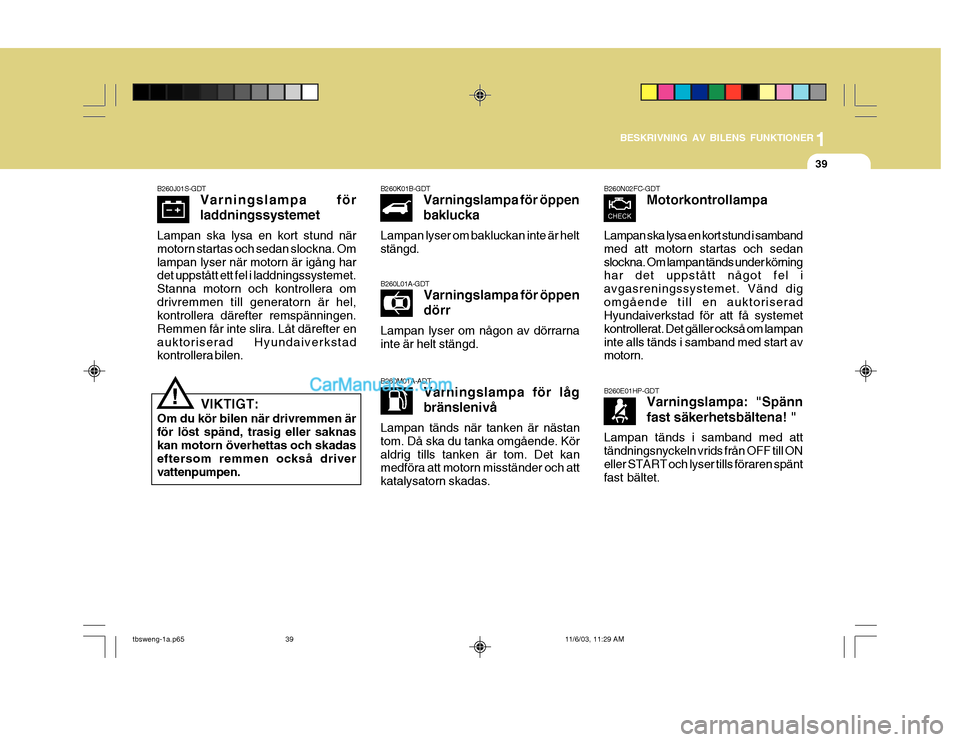

B260E01HP-GDT Varningslampa: "Spänn fast säkerhetsbältena! "
Lampan tänds i samband med att tändningsnyckeln vrids från OFF till ON eller START och lyser tills föraren spänt fast bältet.
B260N02FC-GDT Motorkontrollampa
Lampan ska lysa en kort stund i samband med att motorn startas och sedanslockna. Om lampan tänds under körning har det uppstått något fel i avgasreningssystemet. Vänd digomgående till en auktoriserad Hyundaiverkstad för att få systemet kontrollerat. Det gäller också om lampaninte alls tänds i samband med start av motorn.
B260J01S-GDT
Varningslampa för laddningssystemet
Lampan ska lysa en kort stund när motorn startas och sedan slockna. Omlampan lyser när motorn är igång har det uppstått ett fel i laddningssystemet. Stanna motorn och kontrollera omdrivremmen till generatorn är hel, kontrollera därefter remspänningen. Remmen får inte slira. Låt därefter enauktoriserad Hyundaiverkstad kontrollera bilen. B260L01A-GDT
Varningslampa för öppen dörr
Lampan lyser om någon av dörrarna inte är helt stängd.
B260K01B-GDT
Varningslampa för öppen baklucka
Lampan lyser om bakluckan inte är helt stängd.
B260M01A-ADT Varningslampa för låg bränslenivå
Lampan tänds när tanken är nästan tom. Då ska du tanka omgående. Köraldrig tills tanken är tom. Det kan medföra att motorn misständer och att katalysatorn skadas.
VIKTIGT:
Om du kör bilen när drivremmen är för löst spänd, trasig eller saknas kan motorn överhettas och skadas eftersom remmen också drivervattenpumpen.!
tbsweng-1a.p65 11/6/03, 11:29 AM
