Hyundai Getz 2008 Manual do proprietário (in Portuguese)

6- 24 FAÇA A SUA PRÓPRIA MANUTENÇÃO

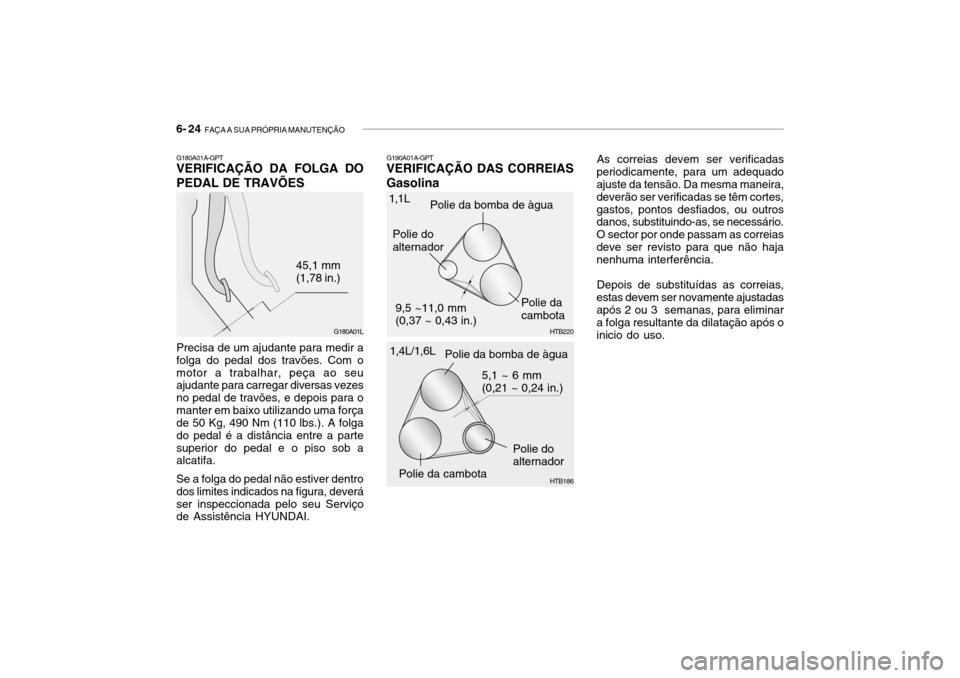

G180A01A-GPT VERIFICAÇÃO DA FOLGA DO PEDAL DE TRAVÕES
Precisa de um ajudante para medir a folga do pedal dos travões. Com omotor a trabalhar, peça ao seu ajudante para carregar diversas vezes no pedal de travões, e depois para omanter em baixo utilizando uma força de 50 Kg, 490 Nm (110 lbs.). A folga do pedal é a distância entre a partesuperior do pedal e o piso sob a alcatifa. Se a folga do pedal não estiver dentro dos limites indicados na figura, deveráser inspeccionada pelo seu Serviço de Assistência HYUNDAI. G180A01L
45,1 mm (1,78 in.)
G190A01A-GPT
VERIFICAÇÃO DAS CORREIAS Gasolina
1,1L
1,4L/1,6L 9,5 ~11,0 mm (0,37 ~ 0,43 in.)
Polie dacambota
Polie da bomba de àgua
Polie doalternador
5,1 ~ 6 mm(0,21 ~ 0,24 in.)
Polie da bomba de àgua
Polie do alternador
Polie da cambota As correias devem ser verificadas
periodicamente, para um adequado ajuste da tensão. Da mesma maneira, deverão ser verificadas se têm cortes,gastos, pontos desfiados, ou outros danos, substituindo-as, se necessário. O sector por onde passam as correiasdeve ser revisto para que não haja nenhuma interferência.
Depois de substituídas as correias,
estas devem ser novamente ajustadas após 2 ou 3 semanas, para eliminar a folga resultante da dilatação após o inicio do uso.
HTB220 HTB186

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 25
G190B01TB-GPT
CORREIAS DA DISTRIBUIÇÃO (Diesel)
Polie do compressor do ar condicionado
Polie doalternador
G190B01TB
G200A01L
G200A01A-APT
VERIFICANDO E SUBSTITUINDO OS FUSÍVEIS Substituição de um Fusível prin-cipal
Bom
Queimado
Nas inspecções regulares de
manutenção, as correias devem ser verificadas para ver se apresentam fendas, desgaste, rasgos ou sinais de deterioração, sendo substituídas,se necessário. O encaminhamento das correias deve
também ser verificado para secertificar de que não existe qualquer interferência com outras peças do motor. Um fusível pode derreter devido a uma
sobrecarga eléctrica. Isto provém deum circuito eléctrico que se queima.(Pode ser provocado por uma passagem excessiva de corrente). Se isto acontecer muitas vezes, deveráser visto pelo Serviço de Assistência HYUNDAI para determinar a causa da anomalia, reparar o sistema esubstituir o fusível. Os fusíveis principais, estão localizados junto à bateria, de muito fácil acesso parainspecção. CUIDADO:
Quando substituir um fusível prin- cipal, utilize apenas outro da mesma capacidade ou mesmo in-ferior. Nunca aplique um pedaço de fio ou um fusivel de maior capacidade. Isso poderia darorigem a graves avarias e constituiria risco de incêndio.
!
Polie de bomba de água
TensionerBomba da direcçãoassistida
Polie da combota

6- 26 FAÇA A SUA PRÓPRIA MANUTENÇÃO
HTB180

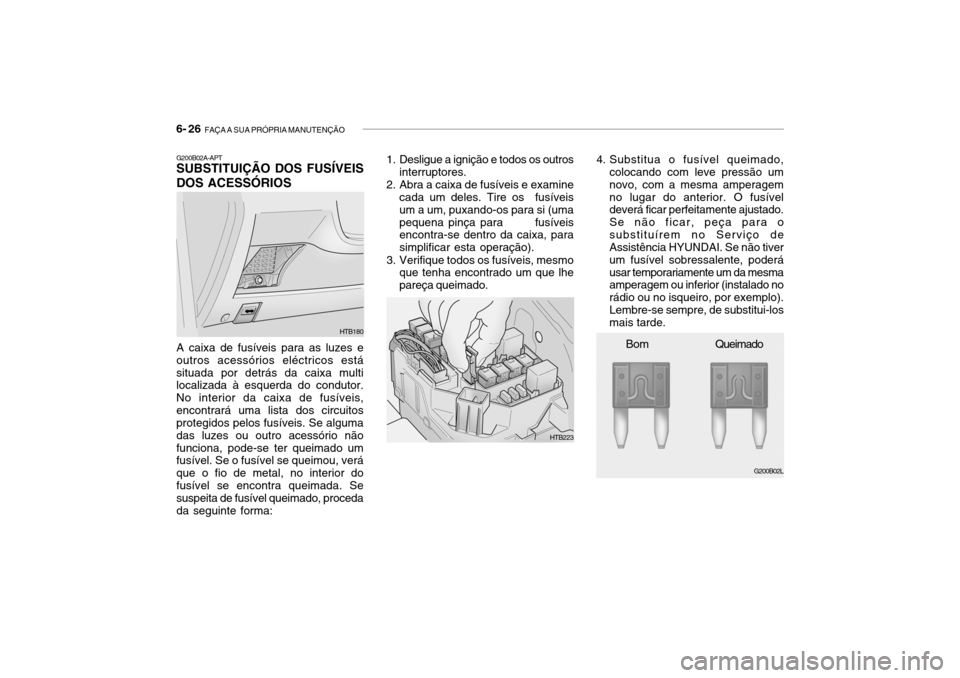

G200B02A-APT SUBSTITUIÇÃO DOS FUSÍVEIS DOS ACESSÓRIOS
A caixa de fusíveis para as luzes e outros acessórios eléctricos estásituada por detrás da caixa multi localizada à esquerda do condutor. No interior da caixa de fusíveis,encontrará uma lista dos circuitos protegidos pelos fusíveis. Se alguma das luzes ou outro acessório nãofunciona, pode-se ter queimado um fusível. Se o fusível se queimou, verá que o fio de metal, no interior dofusível se encontra queimada. Se suspeita de fusível queimado, proceda da seguinte forma: 1. Desligue a ignição e todos os outros
interruptores.
2. Abra a caixa de fusíveis e examine cada um deles. Tire os fusíveisum a um, puxando-os para si (umapequena pinça para fusíveis encontra-se dentro da caixa, para simplificar esta operação).
3. Verifique todos os fusíveis, mesmo que tenha encontrado um que lhepareça queimado.
G200B02L
Bom Queimado
HTB223 4. Substitua o fusível queimado,
colocando com leve pressão um novo, com a mesma amperagemno lugar do anterior. O fusível deverá ficar perfeitamente ajustado. Se não ficar, peça para osubstituírem no Serviço de Assistência HYUNDAI. Se não tiver um fusível sobressalente, poderáusar temporariamente um da mesma amperagem ou inferior (instalado no rádio ou no isqueiro, por exemplo).Lembre-se sempre, de substitui-los mais tarde.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 27
CUIDADO:
Um fusível queimado indica que existe um problema no circuito eléctrico. Se substituir um fusível eele se queima assim que se liga o acessório, o problema é grave e deverá ser referido ao seu Serviçode Assistência HYUNDAI, para diagnóstico e reparação. Nunca substitua um fusível por outra coisa que não seja um fusível com a mesma ou inferior amperagem. Um fusível de maioramperagem pode causar estragos ou provocar um incêndio. NOTA: Ver nas pág. 6-38 a descrição do painel de fusíveis.! G210A01A-APT

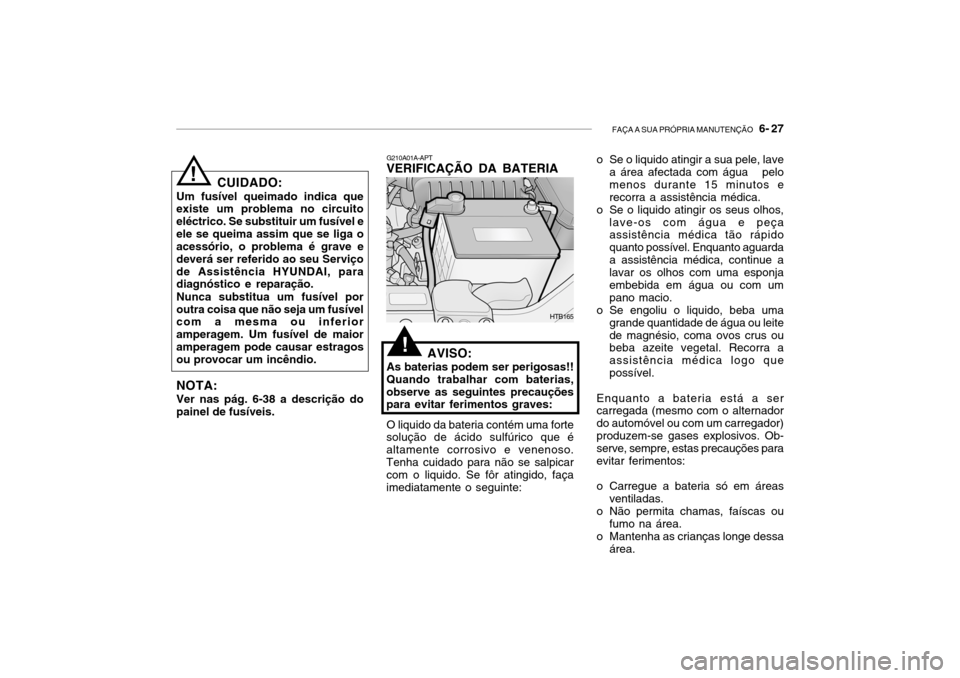

VERIFICAÇÃO DA BATERIA
AVISO:
As baterias podem ser perigosas!!
Quando trabalhar com baterias, observe as seguintes precauções para evitar ferimentos graves:
!
O liquido da bateria contém uma forte
solução de ácido sulfúrico que é altamente corrosivo e venenoso.Tenha cuidado para não se salpicar com o liquido. Se fôr atingido, faça imediatamente o seguinte: HTB165
o Se o liquido atingir a sua pele, lave
a área afectada com água pelomenos durante 15 minutos erecorra a assistência médica.
o Se o liquido atingir os seus olhos,
lave-os com água e peça assistência médica tão rápido quanto possível. Enquanto aguardaa assistência médica, continue a lavar os olhos com uma esponja embebida em água ou com umpano macio.
o Se engoliu o liquido, beba uma
grande quantidade de água ou leitede magnésio, coma ovos crus ou beba azeite vegetal. Recorra a assistência médica logo quepossível.
Enquanto a bateria está a ser carregada (mesmo com o alternador do automóvel ou com um carregador)produzem-se gases explosivos. Ob- serve, sempre, estas precauções para evitar ferimentos:
o Carregue a bateria só em áreas ventiladas.
o Não permita chamas, faíscas ou fumo na área.
o Mantenha as crianças longe dessa área.

6- 28 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G210B01Y-GPT
Substituir a Bateria
Mantenha a bateria limpa. Qualquer
indício de corrosão em redor dos pólos ou terminais da bateria deve serremovido utilizando uma solução de bicarbonato de sódio normalmente utilizada na cozinha e água morna.Depois dos terminais da bateria estarem secos, cubra-os com uma leve camada de massa lubrificante.

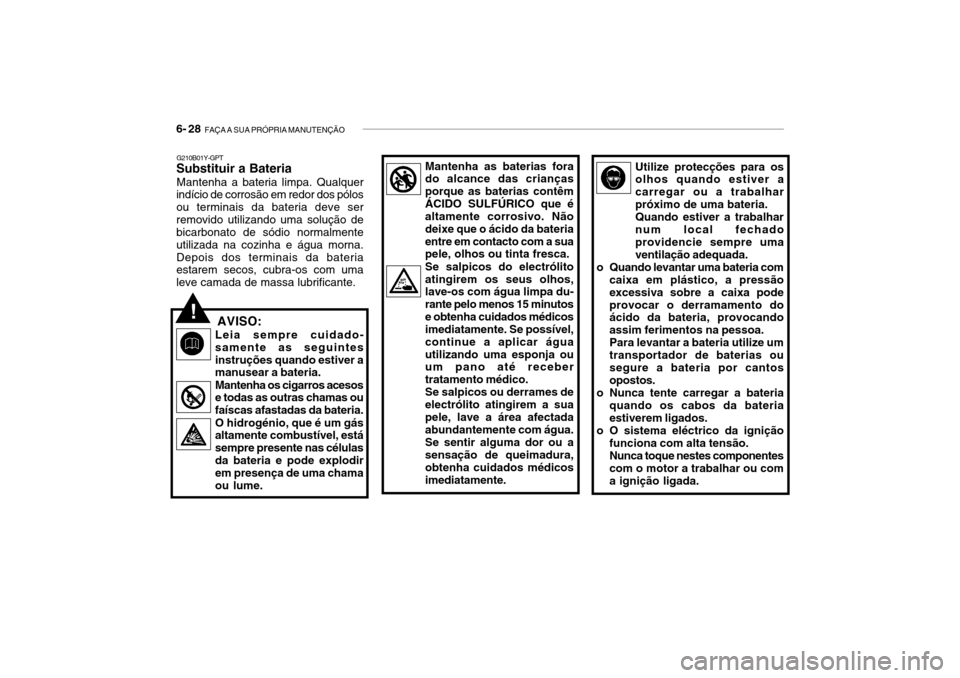

!AVISO:
Leia sempre cuidado- samente as seguintesinstruções quando estiver a manusear a bateria. Mantenha os cigarros acesos e todas as outras chamas ou faíscas afastadas da bateria. O hidrogénio, que é um gás altamente combustível, está sempre presente nas célulasda bateria e pode explodir em presença de uma chama ou lume. Mantenha as baterias fora do alcance das crianças porque as baterias contêmÁCIDO SULFÚRICO que é altamente corrosivo. Não deixe que o ácido da bateriaentre em contacto com a sua pele, olhos ou tinta fresca. Se salpicos do electrólito atingirem os seus olhos, lave-os com água limpa du- rante pelo menos 15 minutose obtenha cuidados médicos imediatamente. Se possível, continue a aplicar águautilizando uma esponja ou um pano até receber tratamento médico.Se salpicos ou derrames deelectrólito atingirem a suapele, lave a área afectada abundantemente com água. Se sentir alguma dor ou a sensação de queimadura, obtenha cuidados médicos imediatamente.
Utilize protecções para os olhos quando estiver a carregar ou a trabalharpróximo de uma bateria.Quando estiver a trabalharnum local fechado providencie sempre uma ventilação adequada.
o Quando levantar uma bateria com caixa em plástico, a pressãoexcessiva sobre a caixa podeprovocar o derramamento do ácido da bateria, provocando assim ferimentos na pessoa.Para levantar a bateria utilize umtransportador de baterias ousegure a bateria por cantos opostos.
o Nunca tente carregar a bateria quando os cabos da bateria estiverem ligados.
o O sistema eléctrico da ignição funciona com alta tensão. Nunca toque nestes componentes com o motor a trabalhar ou com a ignição ligada.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 29

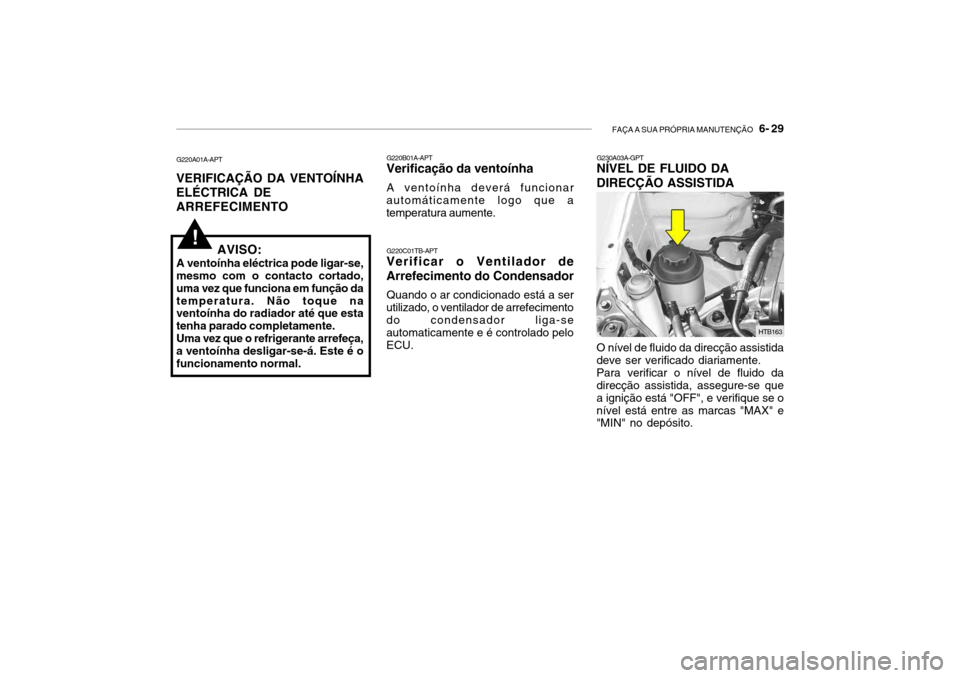

O nível de fluido da direcção assistida deve ser verificado diariamente. Para verificar o nível de fluido da direcção assistida, assegure-se que a ignição está "OFF", e verifique se onível está entre as marcas "MAX" e "MIN" no depósito.G230A03A-GPT
NÍVEL DE FLUIDO DA DIRECÇÃO ASSISTIDA
HTB163
!
G220A01A-APT
VERIFICAÇÃO DA VENTOÍNHA ELÉCTRICA DE ARREFECIMENTO G220B01A-APT
Verificação da ventoínha
A ventoínha deverá funcionar
automáticamente logo que a temperatura aumente.
AVISO:
A ventoínha eléctrica pode ligar-se, mesmo com o contacto cortado, uma vez que funciona em função datemperatura. Não toque na ventoínha do radiador até que esta tenha parado completamente.Uma vez que o refrigerante arrefeça,a ventoínha desligar-se-á. Este é ofuncionamento normal. G220C01TB-APT
Verificar o Ventilador de Arrefecimento do Condensador
Quando o ar condicionado está a ser
utilizado, o ventilador de arrefecimento do condensador liga-se automaticamente e é controlado pelo ECU.

6- 30 FAÇA A SUA PRÓPRIA MANUTENÇÃO
NOTA: Recomenda-se que a água acumulada no filtro de combustível seja removida por umconcessionário Hyundai autorizado.
!AVISO:
Certificar-se que limpa cuidadosa- mente a água drenada desta forma, porque o combustível misturado naágua pode inflamar-se e resultar num incêndio.
G300A03TB-GPT

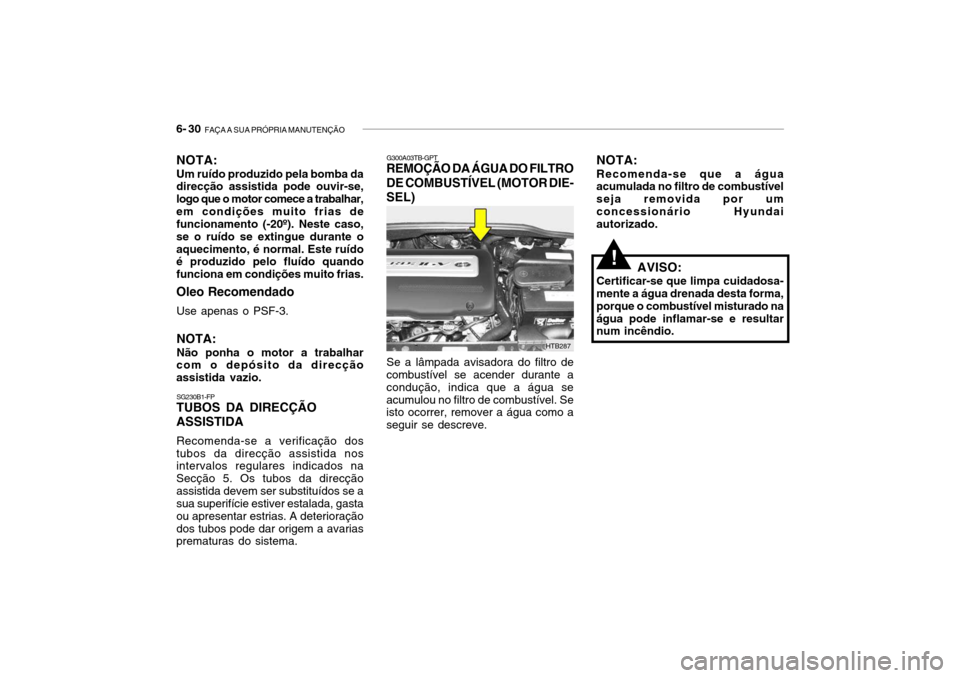

REMOÇÃO DA ÁGUA DO FILTRO DE COMBUSTÍVEL (MOTOR DIE- SEL)
Se a lâmpada avisadora do filtro de
combustível se acender durante a condução, indica que a água seacumulou no filtro de combustível. Se isto ocorrer, remover a água como a seguir se descreve.
HTB287
Oleo Recomendado
Use apenas o PSF-3. NOTA: Não ponha o motor a trabalhar
com o depósito da direcção assistida vazio.
SG230B1-FP
TUBOS DA DIRECÇÃO ASSISTIDA
Recomenda-se a verificação dos
tubos da direcção assistida nos intervalos regulares indicados na Secção 5. Os tubos da direcçãoassistida devem ser substituídos se a sua superifície estiver estalada, gasta ou apresentar estrias. A deterioraçãodos tubos pode dar origem a avarias prematuras do sistema.
NOTA: Um ruído produzido pela bomba da direcção assistida pode ouvir-se, logo que o motor comece a trabalhar,em condições muito frias de funcionamento (-20º). Neste caso, se o ruído se extingue durante oaquecimento, é normal. Este ruído é produzido pelo fluído quando funciona em condições muito frias.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 31
G290A02FC-GPT
AFINAÇÃO DO ALINHAMENTO DOS FARÓIS
Antes de ajustar os faróis, certifique-
se do seguinte:
1. Verifique que todos os pneus têm
a pressão correcta.
2. Coloque o veiculo numa superfície
nivelada e pressione para baixo varias vezes os pára-choques da frente e de trás. Colocar o veículo à distância de 3 m da parede deteste.
3. Certifique-se de que o veículo não tem carga (excepto os níveis de liquido de refrigeração, óleo e combustível do motor, o pneusobresselente, macaco e ferramentas).
4. Limpe os vidros dos faróis e ligue os médios.
HTB269
Afinação Horizontal
Afinação Vertical
5. Abra o capot.
6. Desenhe uma linha vertical (pelo centro de cada farol) e uma linha horizontal (pelo centro de cada farol) no ecrã de alvo.
Desenhe uma linha paralela 30mm abaixo da linha horizontal.
7. Afine cada linha de fuga em médios para a linha paralela com uma chave "philips" -AFINAÇÃO VERTICAL.
8. Afine cada linha de fuga em médios
para cada linha vertical com uma chave "philips"-AFINAÇÃO HORIZONTAL.
Extrair o ar do filtro de combustível
Se tiver conduzido até esgotar o combustível no depósito ou se tiver substituído o filtro do combustível, certifique-se de que extrai o ar dosistema de combustível caso contrário será difícil fazer arrancar o motor.
1) Retire a tampa do injector de extracção de ar do filtro decombustível.
2) Bombeie para cima e para baixo até que saia combustível pela abertura do bujão.
NOTA:
- Utilize vestuário adequadoquando proceder à extracção doar pois o combustível é pulverizado em todas as direcções.
- Limpe o combustível em redordo filtro de combustível ou dabomba de injecção antes de fazer arrancar o motor para evitar qualquer incêndio.
- Por fim, verifique todas as peças para ver se existe alguma fuga de combustível.

6- 32 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G270A01TB-GPT
SUBSTITUIÇÃO DE LÂMPADAS
Antes de tentar substituir uma
lâmpada, certifique-se que o interruptor está na posição "OFF" (Desligado).
Os desenhos das páginas seguintes,
mostram onde se encontram as lâmpadas, de modo a poder substitui- las. Certifique-se que substitui uma lâmpada fundida por outra com amesma voltagem.
CUIDADO:
Evitar o contacto das lâmpadas
com produtos derivados depetróleo, como óleo, gasolina, etc.
!
1. Ajuste os faróis de maneira que o
feixe principal da luz fique paralelo com a linha central e fique alinhadacom o ponto "P" que se mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis. ESPECIFICAÇÕES: "H" Linha central horizontal dos faróis em relação ao chão : 656 mm(26,8 in.) "W" Distancia entre cada centro de luz : 1,100 mm (43,3 in.) "L" Distancia entre os faróis e a parede em que e feito o teste : 3.000 mm (118 in.)
G290B01TB-GPT

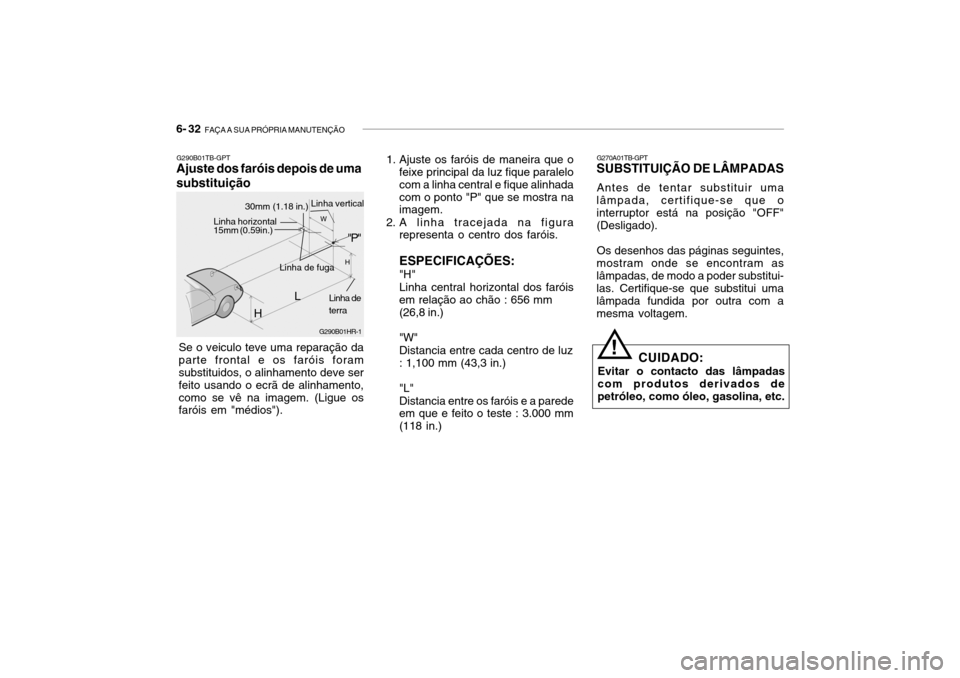

Ajuste dos faróis depois de uma substituição
Se o veiculo teve uma reparação da parte frontal e os faróis foram substituidos, o alinhamento deve ser feito usando o ecrã de alinhamento,como se vê na imagem. (Ligue os faróis em "médios").
G290B01HR-1
L W
H
H Linha de fuga
Linha de
terra
"P"
Linha horizontal15mm (0.59in.)
30mm (1.18 in.) Linha vertical

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 33

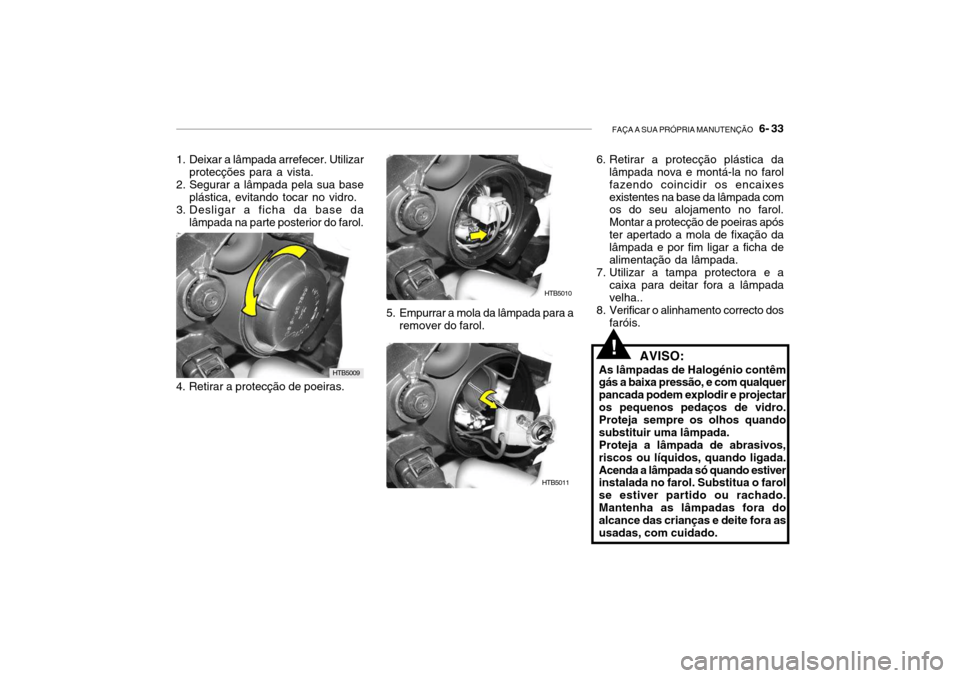

1. Deixar a lâmpada arrefecer. Utilizar
protecções para a vista.
2. Segurar a lâmpada pela sua base plástica, evitando tocar no vidro.
3. Desligar a ficha da base da lâmpada na parte posterior do farol.
5. Empurrar a mola da lâmpada para aremover do farol.
4. Retirar a protecção de poeiras.
HTB5011 HTB5010
HTB5009 6. Retirar a protecção plástica da
lâmpada nova e montá-la no farol fazendo coincidir os encaixesexistentes na base da lâmpada com os do seu alojamento no farol. Montar a protecção de poeiras apóster apertado a mola de fixação da lâmpada e por fim ligar a ficha de alimentação da lâmpada.
7. Utilizar a tampa protectora e a
caixa para deitar fora a lâmpadavelha..
8. Verificar o alinhamento correcto dos
faróis.
!AVISO:
As lâmpadas de Halogénio contêm gás a baixa pressão, e com qualquer pancada podem explodir e projectaros pequenos pedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada.Proteja a lâmpada de abrasivos,riscos ou líquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partido ou rachado.Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado.
