Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

321
Системы безопасности автомобиля

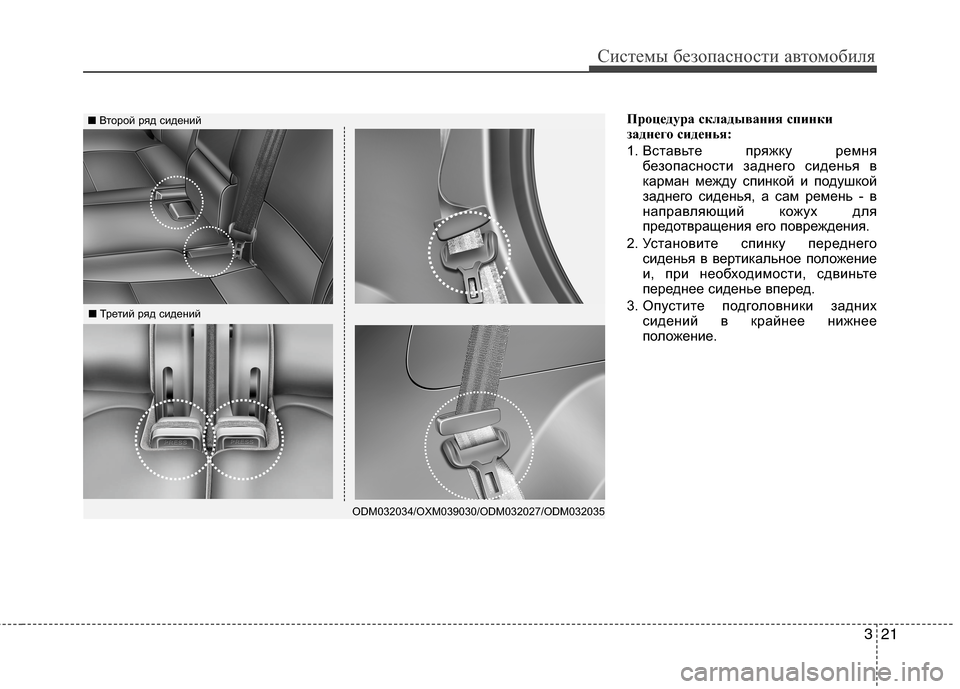

Процедура складывания спинки
заднего сиденья:
1. Вставьте пряжку ремня
безопасности заднего сиденья в
карман между спинкой и подушкой
заднего сиденья, а сам ремень - в
направляющий кожух для
предотвращения его повреждения.
2. Установите спинку переднего
сиденья в вертикальное положение
и, при необходимости, сдвиньте
переднее сиденье вперед.
3. Опустите подголовники задних
сидений в крайнее нижнее
положение.■Второй ряд сидений
ODM032034/OXM039030/ODM032027/ODM032035
■Третий ряд сидений

Системы безопасности автомобиля
22 3

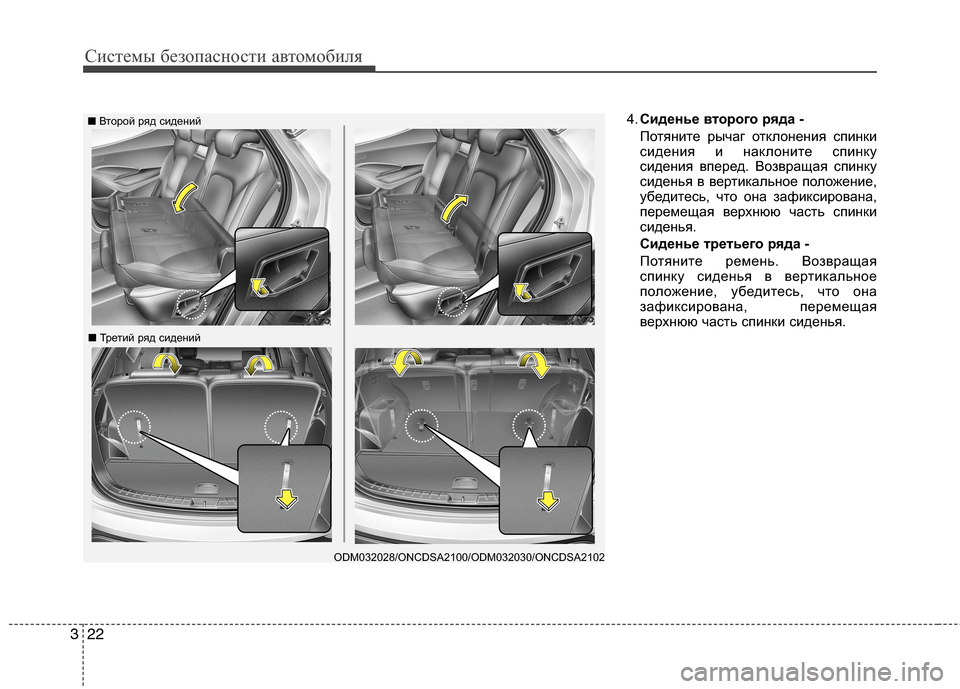

4.Сиденье второго ряда -
Потяните рычаг отклонения спинки
сидения и наклоните спинку
сидения вперед. Возвращая спинку
сиденья в вертикальное положение,
убедитесь, что она зафиксирована,
перемещая верхнюю часть спинки
сиденья.
Сиденье третьего ряда -
Потяните ремень. Возвращая
спинку сиденья в вертикальное
положение, убедитесь, что она
зафиксирована, перемещая
верхнюю часть спинки сиденья.■Второй ряд сидений
■Третий ряд сидений
ODM032028/ONCDSA2100/ODM032030/ONCDSA2102

323
Системы безопасности автомобиля

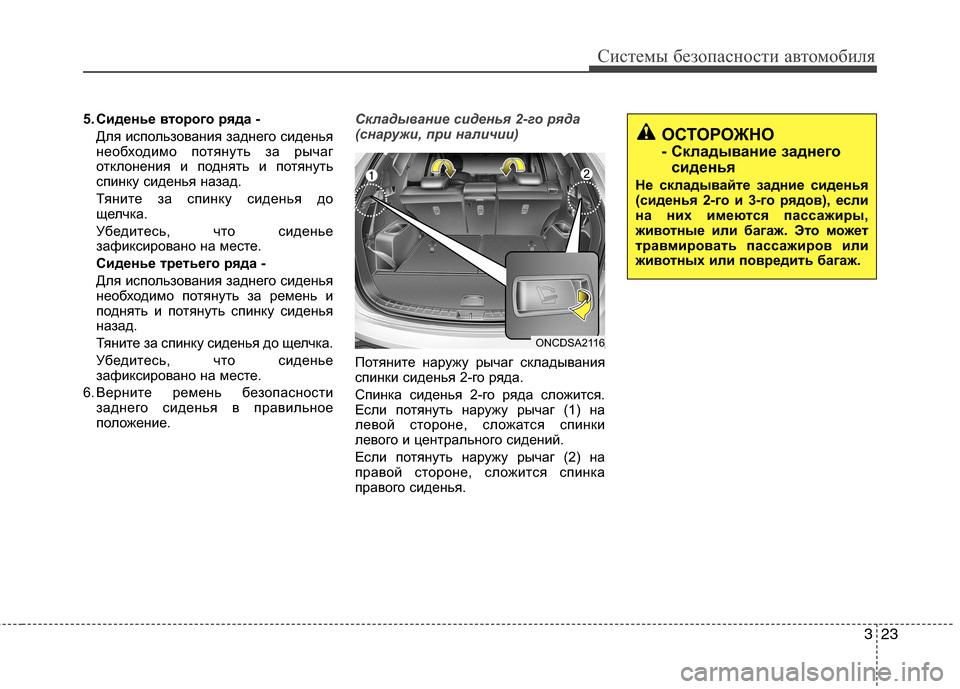

5. Сиденье второго ряда -
Для использования заднего сиденья
необходимо потянуть за рычаг
отклонения и поднять и потянуть
спинку сиденья назад.
Тяните за спинку сиденья до
щелчка.
Убедитесь, что сиденье
зафиксировано на месте.
Сиденье третьего ряда -
Для использования заднего сиденья
необходимо потянуть за ремень и
поднять и потянуть спинку сиденья
назад.
Тяните за спинку сиденья до щелчка.
Убедитесь, что сиденье
зафиксировано на месте.
6. Верните ремень безопасности
заднего сиденья в правильное
положение.Складывание сиденья 2-го ряда
(снаружи, при наличии)
Потяните наружу рычаг складывания
спинки сиденья 2-го ряда.
Спинка сиденья 2-го ряда сложится.
Если потянуть наружу рычаг (1) на
левой стороне, сложатся спинки
левого и центрального сидений.
Если потянуть наружу рычаг (2) на
правой стороне, сложится спинка
правого сиденья.
ONCDSA2116
ОСТОРОЖНО
- Складывание заднего
сиденья
Не складывайте задние сиденья
(сиденья 2-го и 3-го рядов), если
на них имеются пассажиры,
животные или багаж. Это может
травмировать пассажиров или
животных или повредить багаж.

Системы безопасности автомобиля
24 3

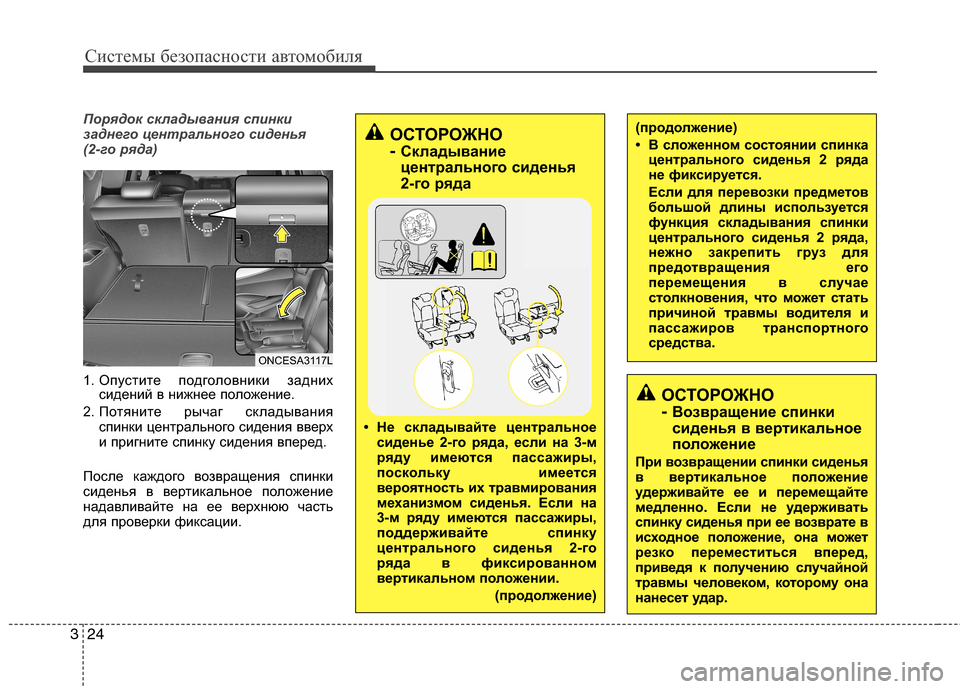

Порядок складывания спинки
заднего центрального сиденья
(2-го ряда)
1. Опустите подголовники задних
сидений в нижнее положение.
2. Потяните рычаг складывания
спинки центрального сидения вверх
и пригните спинку сидения вперед.
После каждого возвращения спинки
сиденья в вертикальное положение
надавливайте на ее верхнюю часть
для проверки фиксации.
ОСТОРОЖНО
-
Складывание
центрального сиденья
2-го ряда
• Не складывайте центральное
сиденье 2-го ряда, если на 3-м
ряду имеются пассажиры,
поскольку имеется
вероятность их травмирования
механизмом сиденья. Если на
3-м ряду имеются пассажиры,
поддерживайте спинку
центрального сиденья 2-го
ряда в фиксированном
вертикальном положении.
(продолжение)
(продолжение)
• В сложенном состоянии спинка
центрального сиденья 2 ряда
не фиксируется.
Если для перевозки предметов
большой длины используется
функция складывания спинки
центрального сиденья 2 ряда,
нежно закрепить груз для
предотвращения его
перемещения в случае
столкновения, что может стать
причиной травмы водителя и
пассажиров транспортного
средства.
ОСТОРОЖНО
-
Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки сиденья
в вертикальное положение
удерживайте ее и перемещайте
медленно. Если не удерживать
спинку сиденья при ее возврате в
исходное положение, она может
резко переместиться вперед,
приведя к получению случайной
травмы человеком, которому она
нанесет удар.
ONCESA3117L

325
Системы безопасности автомобиля

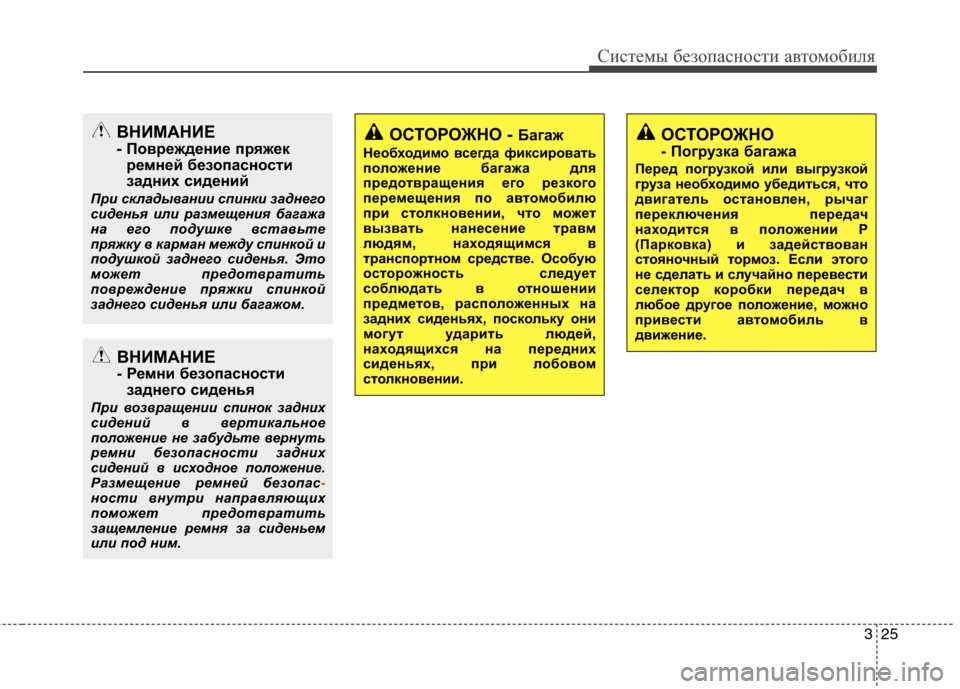

ОСТОРОЖНО
- Погрузка багажа
Перед погрузкой или выгрузкой
груза необходимо убедиться, что
двигатель остановлен, рычаг
переключения передач
находится в положении P
(Парковка) и задействован
стояночный тормоз. Если этого
не сделать и случайно перевести
селектор коробки передач в
любое другое положение, можно
привести автомобиль в
движение.
ОСТОРОЖНО - Багаж
Необходимо всегда фиксировать
положение багажа для
предотвращения его резкого
перемещения по автомобилю
при столкновении, что может
вызвать нанесение травм
людям, находящимся в
транспортном средстве. Особую
осторожность следует
соблюдать в отношении
предметов, расположенных на
задних сиденьях, поскольку они
могут ударить людей,
находящихся на передних
сиденьях, при лобовом
столкновении.
ВНИМАНИЕ
- Повреждение пряжек
ремней безопасности
задних сидений
При складывании спинки заднего
сиденья или размещения багажа
на его подушке вставьте
пряжку в карман между спинкой и
подушкой заднего сиденья. Это
может предотвратить
повреждение пряжки спинкой
заднего сиденья или багажом.
ВНИМАНИЕ
- Ремни безопасности
заднего сиденья
При возвращении спинок задних
сидений в вертикальное
положение не забудьте вернуть
ремни безопасности задних
сидений в исходное положение.
Размещение ремней безопас
-ности внутри направляющих
поможет предотвратить
защемление ремня за сиденьем
или под ним.

Системы безопасности автомобиля
26 3

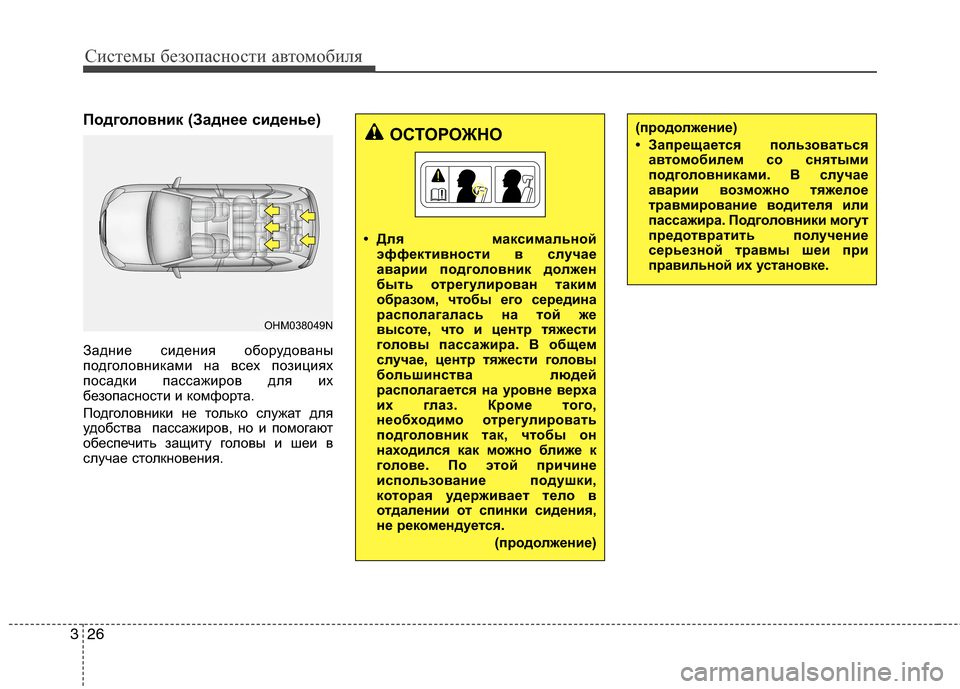

Подголовник (Заднее сиденье)
Задние сидения оборудованы
подголовниками на всех позициях
посадки пассажиров для их
безопасности и комфорта.
Подголовники не только служат для
удобства пассажиров, но и помогают
обеспечить защиту головы и шеи в
случае столкновения.
OHM038049N
(продолжение)
• Запрещается пользоваться
автомобилем со снятыми
подголовниками. В случае
аварии возможно тяжелое
травмирование водителя или
пассажира. Подголовники могут
предотвратить получение
серьезной травмы шеи при
правильной их установке.ОСТОРОЖНО
• Для максимальной
эффективности в случае
аварии подголовник должен
быть отрегулирован таким
образом, чтобы его середина
располагалась на той же
высоте, что и центр тяжести
головы пассажира. В общем
случае, центр тяжести головы
большинства людей
располагается на уровне верха
их глаз. Кроме того,
необходимо отрегулировать
подголовник так, чтобы он
находился как можно ближе к
голове. По этой причине
использование подушки,
которая удерживает тело в
отдалении от спинки сидения,
не рекомендуется.
(продолжение)

327
Системы безопасности автомобиля

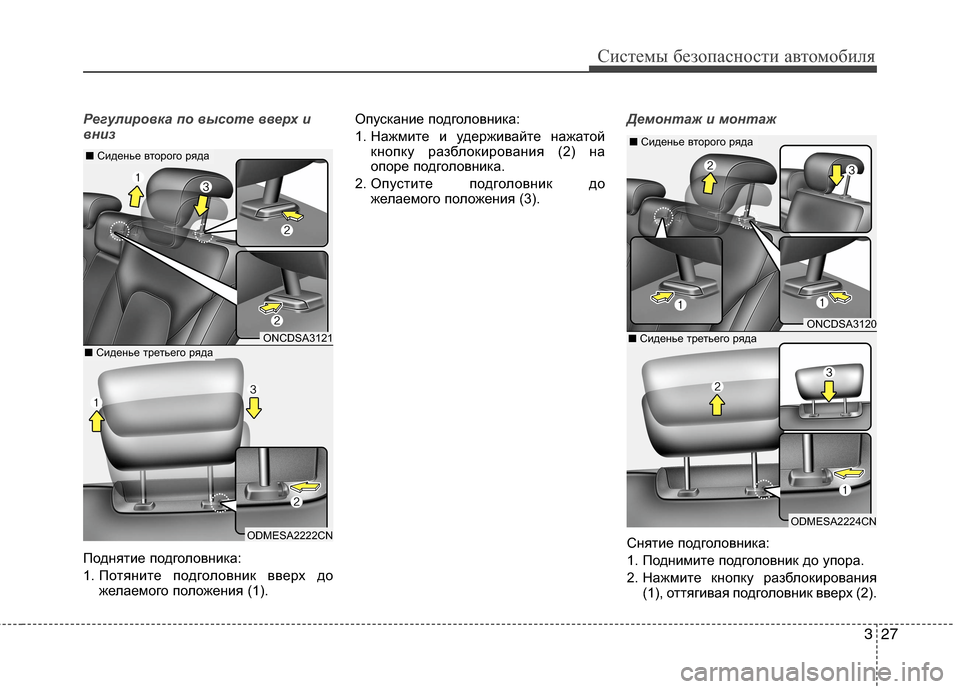

Регулировка по высоте вверх и
вниз
Поднятие подголовника:
1. Потяните подголовник вверх до
желаемого положения (1).Опускание подголовника:
1. Нажмите и удерживайте нажатой
кнопку разблокирования (2) на
опоре подголовника.
2. Опустите подголовник до
желаемого положения (3).Демонтаж и монтаж
Снятие подголовника:
1. Поднимите подголовник до упора.
2. Нажмите кнопку разблокирования
(1), оттягивая подголовник вверх (2).
ONCDSA3121
ODMESA2222CN
■Сиденье второго ряда
■Сиденье третьего ряда
ONCDSA3120
ODMESA2224CN
■Сиденье второго ряда
■Сиденье третьего ряда

Системы безопасности автомобиля
28 3

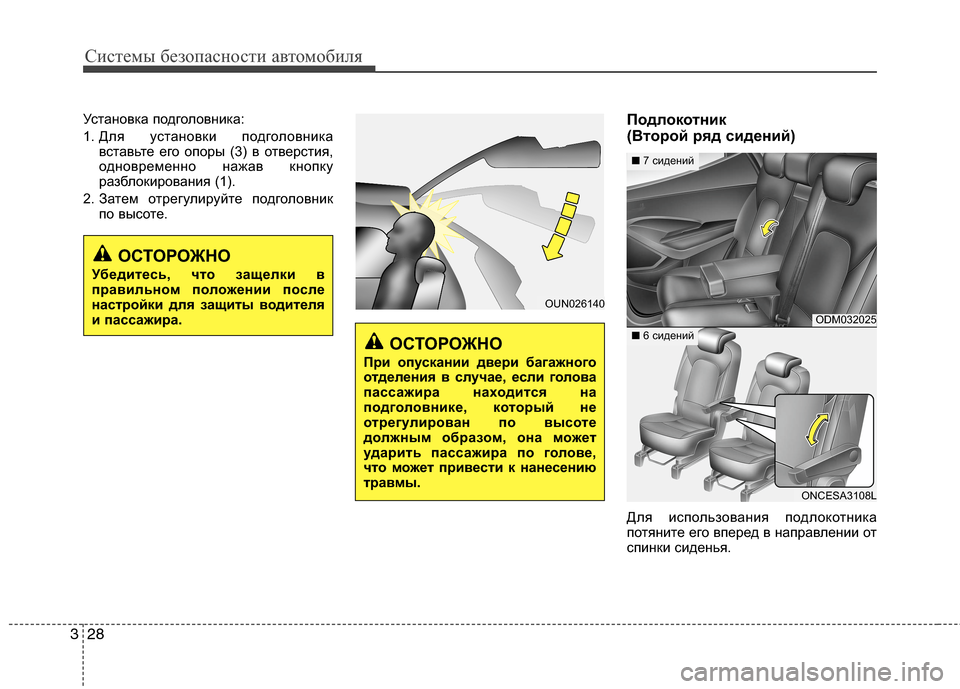

Установка подголовника:
1. Для установки подголовника
вставьте его опоры (3) в отверстия,
одновременно нажав кнопку
разблокирования (1).
2. Затем отрегулируйте подголовник
по высоте.Подлокотник
(Bтopoй pяд cидeний)
Для использования подлокотника
потяните его вперед в направлении от
спинки сиденья.
ОСТОРОЖНО
Убедитесь, что защелки в
правильном положении после
настройки для защиты водителя
и пассажира.
OUN026140
ОСТОРОЖНО
При опускании двери багажного
отделения в случае, если голова
пассажира находится на
подголовнике, который не
отрегулирован по высоте
должным образом, она может
ударить пассажира по голове,
что может привести к нанесению
травмы.
ODM032025
ONCESA3108L
■7 сидений
■6 сидений

329
Системы безопасности автомобиля

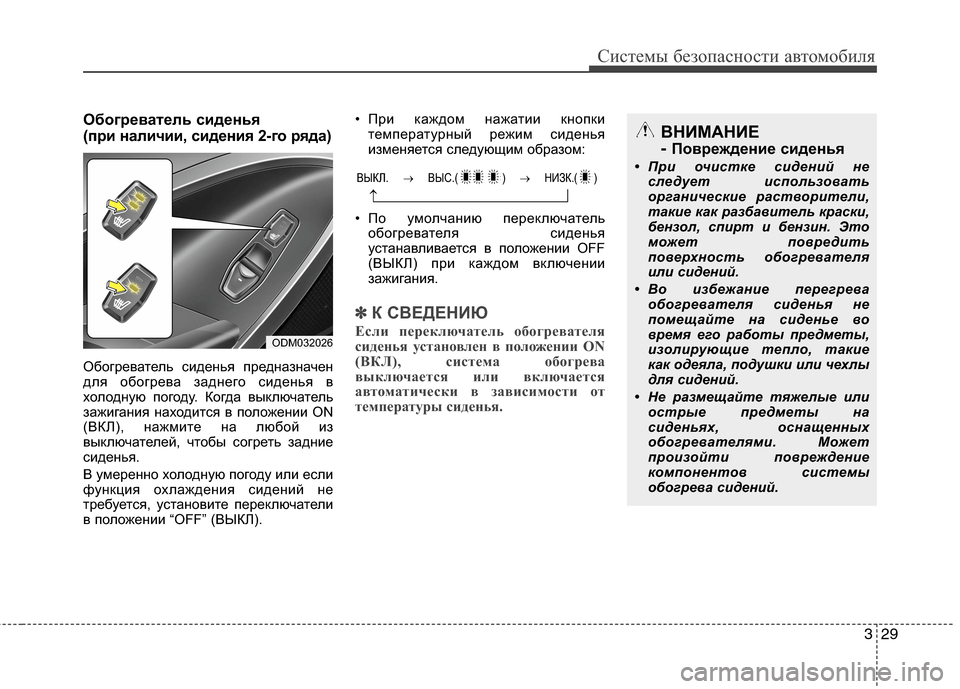

Обогреватель сиденья
(при наличии, сидения 2-го ряда)
Обогреватель сиденья предназначен
для обогрева заднего сиденья в
холодную погоду. Когда выключатель
зажигания находится в положении ON
(ВКЛ), нажмите на любой из
выключателей, чтобы согреть задние
сиденья.
В умеренно холодную погоду или если
функция охлаждения сидений не
требуется, установите переключатели
в положении “OFF” (ВЫКЛ).• При каждом нажатии кнопки
температурный режим сиденья
изменяется следующим образом:
• По умолчанию переключатель
обогревателя сиденья
устанавливается в положении OFF
(ВЫКЛ) при каждом включении
зажигания.
✽ ✽
К СВЕДЕНИЮ
Если переключатель обогревателя
сиденья установлен в положении ON
(ВКЛ), система обогрева
выключается или включается
автоматически в зависимости от
температуры сиденья.
ВНИМАНИЕ
-
Повреждение сиденья
• При очистке сидений не
следует использовать
органические растворители,
такие как разбавитель краски,
бензол, спирт и бензин. Это
может повредить
поверхность обогревателя
или сидений.
• Во избежание перегрева
обогревателя сиденья не
помещайте на сиденье во
время его работы предметы,
изолирующие тепло, такие
как одеяла, подушки или чехлы
для сидений.
• Не размещайте тяжелые или
острые предметы на
сиденьях, оснащенных
обогревателями. Может
произойти повреждение
компонентов системы
обогрева сидений.ВЫКЛ. → ВЫС.( )→ НИЗК.( )
→
ODM032026

Системы безопасности автомобиля
30 3
Система ремней безопасности
РЕМНИ БЕЗОПАСНОСТИ
(продолжение)
• Никогда не размещайте
плечевой ремень безопасности
под рукой или за спиной.
Неправильное положение
плечевого ремня безопасности
может привести к получению
серьезных травм при
столкновении. Плечевой ремень
безопасности должен лежать на
плече так, чтобы пересекать
ключицу в ее средней точке.
• Избегайте перекручивания
ремней безопасности при их
застегивании. Эффективность
перекрученного ремня
безопасности невысока. При
столкновении он может даже
врезаться в тело человека.
Убедитесь в том, что ремень
безопасности не перекручен и
лежит прямо.
• Проявляйте осторожность во
избежание повреждений ремня
безопасности или элементов
его замка. При повреждении
ремня безопасности или
элементов его замка замените
его.
ОСТОРОЖНО
• Для обеспечения
максимального уровня защиты
ремни безопасности всегда
должны быть застегнуты во
время движения автомобиля.
• Наибольшая эффективность
ремней безопасности
достигается при нахождении
спинки сиденья в
вертикальном положении.
• Дети в возрасте 12 лет и
младше должны всегда
находится на заднем сиденье, а
положение их тела должно
быть надежно зафиксировано.
Никогда не разрешайте детям
ездить в автомобиле на
переднем пассажирском
сиденье. Если ребенок старше
12 лет должен располагаться
на переднем сиденье, он
должен быть надежно
пристегнут ремнями безопас
-ности, а сиденье должно быть
отодвинуто в крайнее заднее
положение.
(продолжение)
ОСТОРОЖНО
Ремни безопасности предназ-
начены для расположения на тех
частях тела, которые имеют
прочную костную структуру; их
надо располагать поперек таза в
нижней его части или поперек
таза, груди и плеч, в зависимости
от ситуации. Необходимо
избегать расположения поясной
части ремня безопасности
поперек живота.
Необходимо обеспечить по
возможности наиболее тугую
затяжку ремней безопасности
при сохранении комфорта для
того, чтобы обеспечить тот
уровень защиты, для которого
они предназначены.
Свободно висящий ремень
безопасности существенно
уменьшает уровень защиты
человека, находящегося в
автомобиле.
Необходимо проявлять
осторожность во избежание
загрязнения ремня полиролями,
маслами и химикатами, а в
особенности электролитом.
(продолжение)
