Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

Введение
6 1

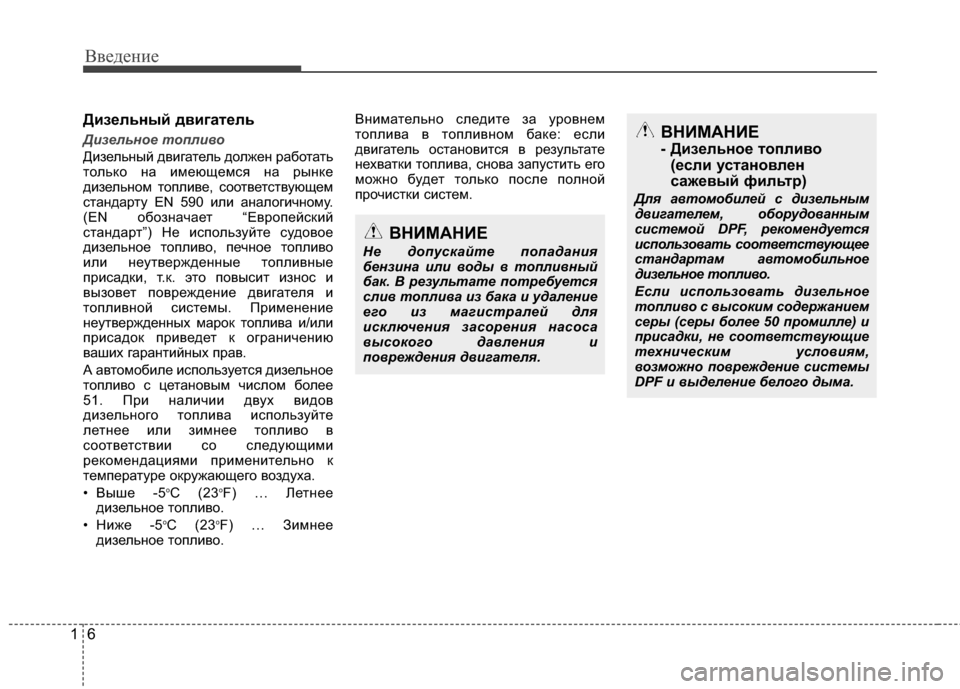

Дизельный двигатель
Дизельное топливо
Дизельный двигатель должен работать
только на имеющемся на рынке
дизельном топливе, соответствующем
стандарту EN 590 или аналогичному.
(EN обозначает “Европейский
стандарт”) Не используйте судовое
дизельное топливо, печное топливо
или неутвержденные топливные
присадки, т.к. это повысит износ и
вызовет повреждение двигателя и
топливной системы. Применение
неутвержденных марок топлива и/или
присадок приведет к ограничению
ваших гарантийных прав.
А автомобиле используется дизельное
топливо с цетановым числом более
51. При наличии двух видов
дизельного топлива используйте
летнее или зимнее топливо в
соответствии со следующими
рекомендациями применительно к
температуре окружающего воздуха.
• Выше -5
оС (23оF) … Летнее
дизельное топливо.
• Ниже -5
оС (23оF) … Зимнее
дизельное топливо.Внимательно следите за уровнем
топлива в топливном баке: если
двигатель остановится в результате
нехватки топлива, снова запустить его
можно будет только после полной
прочистки систем.
ВНИМАНИЕ
Не допускайте попадания
бензина или воды в топливный
бак. В результате потребуется
слив топлива из бака и удаление
его из магистралей для
исключения засорения насоса
высокого давления и
повреждения двигателя.
ВНИМАНИЕ
- Дизельное топливо
(если установлен
сажевый фильтр)
Для автомобилей с дизельным
двигателем, оборудованным
системой DPF, рекомендуется
использовать соответствующее
стандартам автомобильное
дизельное топливо.
Если использовать дизельное
топливо с высоким содержанием
серы (серы более 50 промилле) и
присадки, не соответствующие
техническим условиям,
возможно повреждение системы
DPF и выделение белого дыма.

17
Введение

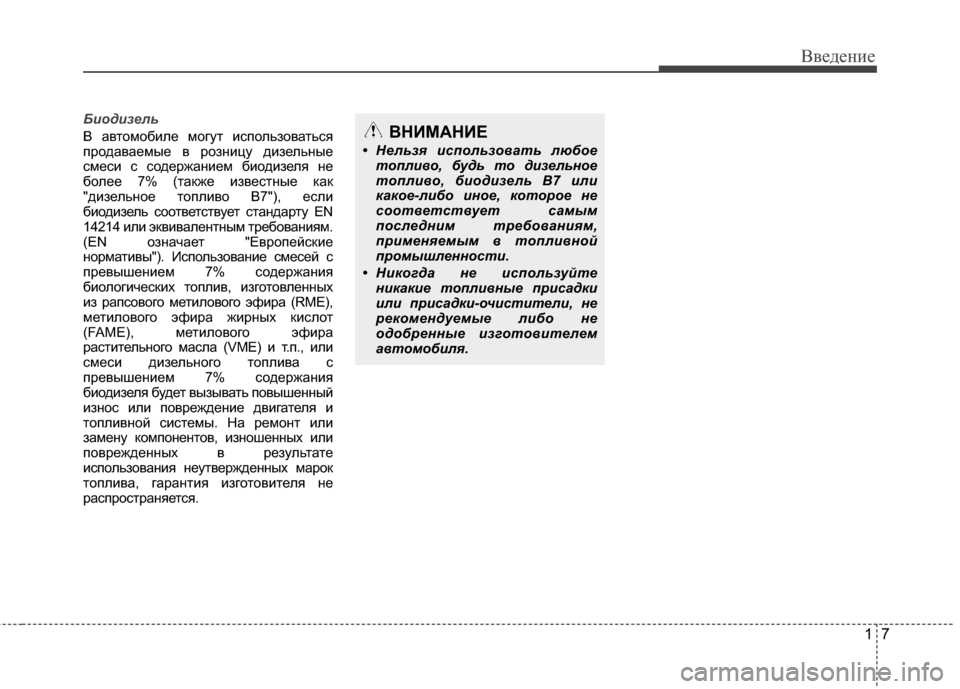

Биодизель
В автомобиле могут использоваться
продаваемые в розницу дизельные
смеси с содержанием биодизеля не
более 7% (также известные как
"дизельное топливо B7"), если
биодизель соответствует стандарту EN
14214 или эквивалентным требованиям.
(EN означает "Европейские
нормативы"). Использование смесей с
превышением 7% содержания
биологических топлив, изготовленных
из рапсового метилового эфира (RME),
метилового эфира жирных кислот
(FAME), метилового эфира
растительного масла (VME) и т.п., или
смеси дизельного топлива с
превышением 7% содержания
биодизеля будет вызывать повышенный
износ или повреждение двигателя и
топливной системы. На ремонт или
замену компонентов, изношенных или
поврежденных в результате
использования неутвержденных марок
топлива, гарантия изготовителя не
распространяется.ВНИМАНИЕ
• Нельзя использовать любое
топливо, будь то дизельное
топливо, биодизель B7 или
какое-либо иное, которое не
соответствует самым
последним требованиям,
применяемым в топливной
промышленности.
• Никогда не используйте
никакие топливные присадки
или присадки-очистители, не
рекомендуемые либо не
одобренные изготовителем
автомобиля.

Введение
8 1

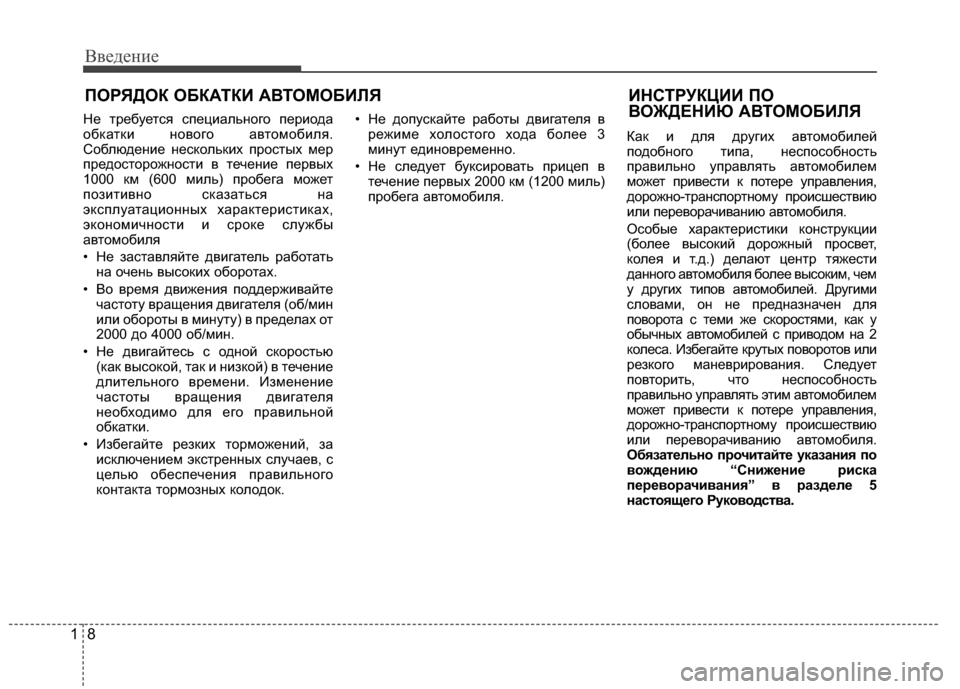

Не требуется специального периода
обкатки нового автомобиля.
Соблюдение нескольких простых мер
предосторожности в течение первых
1000 км (600 миль) пробега может
позитивно сказаться на
эксплуатационных характеристиках,
экономичности и сроке службы
автомобиля
• Не заставляйте двигатель работать
на очень высоких оборотах.
• Во время движения поддерживайте
частоту вращения двигателя (об/мин
или обороты в минуту) в пределах от
2000 до 4000 об/мин.
• Не двигайтесь с одной скоростью
(как высокой, так и низкой) в течение
длительного времени. Изменение
частоты вращения двигателя
необходимо для его правильной
обкатки.
• Избегайте резких торможений, за
исключением экстренных случаев, с
целью обеспечения правильного
контакта тормозных колодок.• Не допускайте работы двигателя в
режиме холостого хода более 3
минут единовременно.
• Не следует буксировать прицеп в
течение первых 2000 км (1200 миль)
пробега автомобиля.Как и для других автомобилей
подобного типа, неспособность
правильно управлять автомобилем
может привести к потере управления,
дорожно-транспортному происшествию
или переворачиванию автомобиля.
Особые характеристики конструкции
(более высокий дорожный просвет,
колея и т.д.) делают центр тяжести
данного автомобиля более высоким, чем
у других типов автомобилей. Другими
словами, он не предназначен для
поворота с теми же скоростями, как у
обычных автомобилей с приводом на 2
колеса. Избегайте крутых поворотов или
резкого маневрирования. Следует
повторить, что неспособность
правильно управлять этим автомобилем
может привести к потере управления,
дорожно-транспортному происшествию
или переворачиванию автомобиля.
Обязательно прочитайте указания по
вождению “Снижение риска
переворачивания” в разделе 5
настоящего Руководства.
ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯИНСТРУКЦИИ ПО
ВОЖДЕНИЮ АВТОМОБИЛЯ

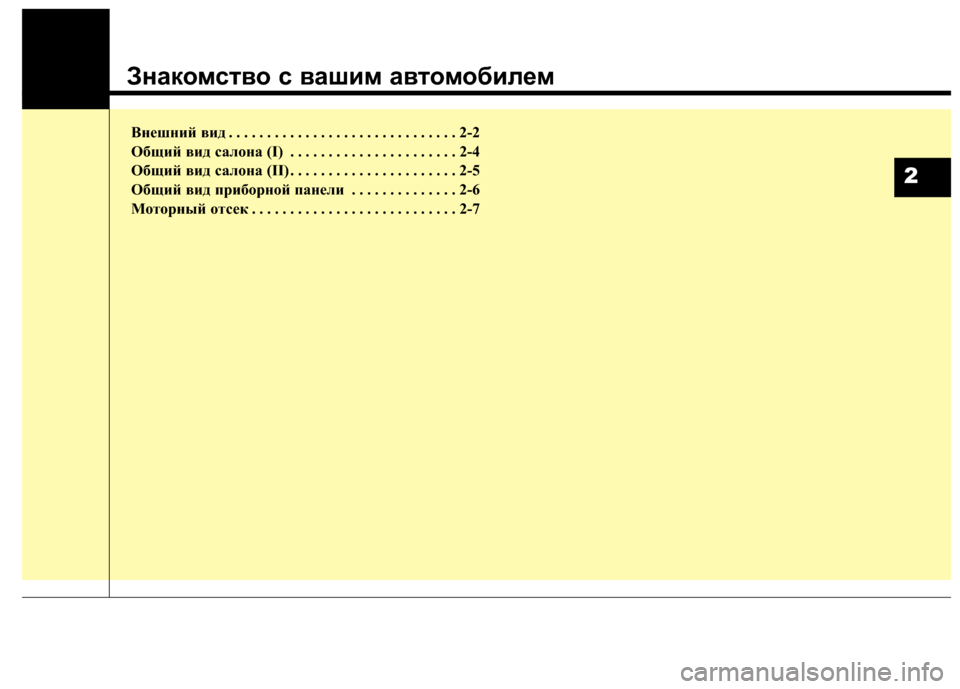

Знакомство с вашим автомобилем
Внешний вид . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Общий вид салона (I) . . . . . . . . . . . . . . . . . . . . . . 2-4
Общий вид салона (II) . . . . . . . . . . . . . . . . . . . . . . 2-5
Общий вид приборной панели . . . . . . . . . . . . . . 2-6
Моторный отсек . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
2

Знакомство с вашим автомобилем
2 2

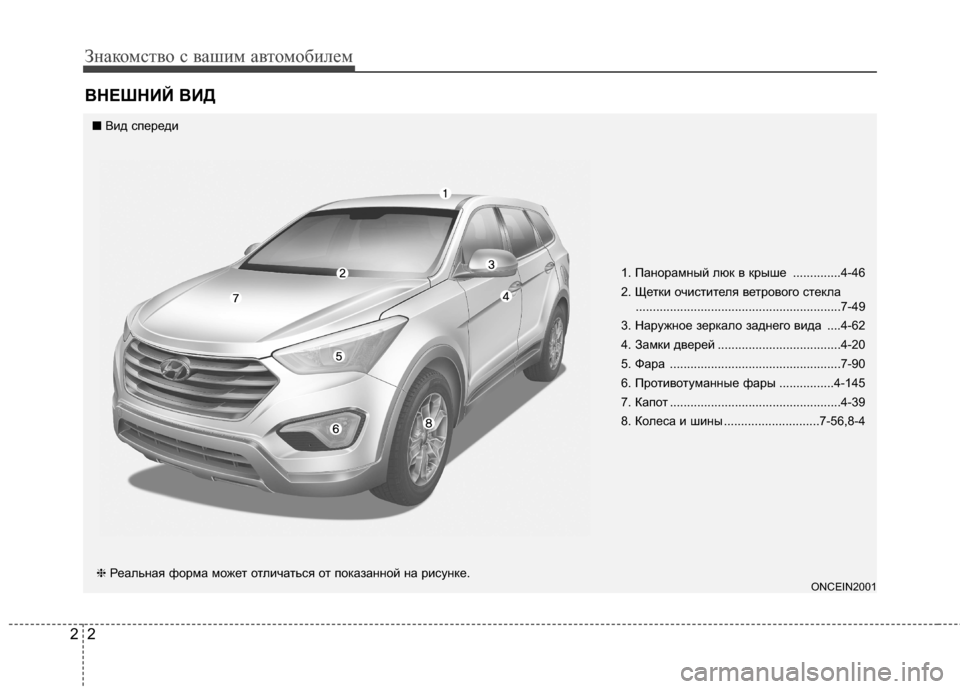

ВНЕШНИЙ ВИД
1. Панорамный люк в крыше ..............4-46
2. Щетки очистителя ветрового стекла
............................................................7-49
3. Наружное зеркало заднего вида ....4-62
4. Замки дверей ....................................4-20
5. Фара ..................................................7-90
6. Противотуманные фары ................4-145
7. Капот ..................................................4-39
8. Колеса и шины ............................7-56,8-4
ONCEIN2001❈Реальная форма может отличаться от показанной на рисунке. ■Вид спереди

23

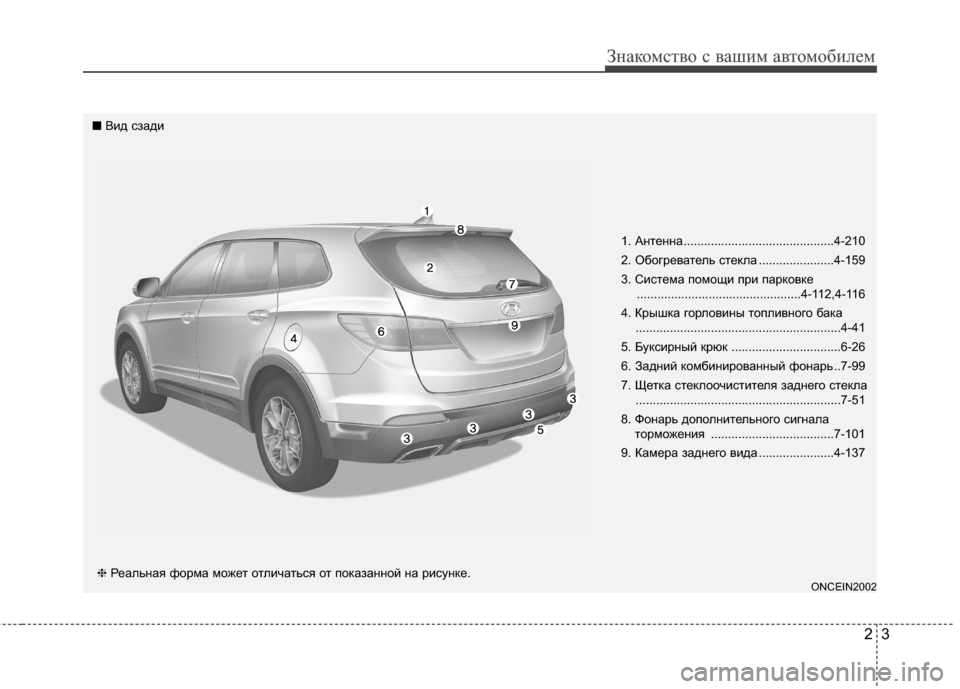

Знакомство с вашим автомобилем
1. Антенна............................................4-210
2. Обогреватель стекла ......................4-159
3. Система помощи при парковке
................................................4-112,4-116
4. Крышка горловины топливного бака
............................................................4-41
5. Буксирный крюк ................................6-26
6. Задний комбинированный фонарь ..7-99
7. Щетка стеклоочистителя заднего стекла
............................................................7-51
8. Фонарь дополнительного сигнала
торможения ....................................7-101
9. Камера заднего вида ......................4-137
ONCEIN2002❈Реальная форма может отличаться от показанной на рисунке. ■Вид сзади

Знакомство с вашим автомобилем
4 2

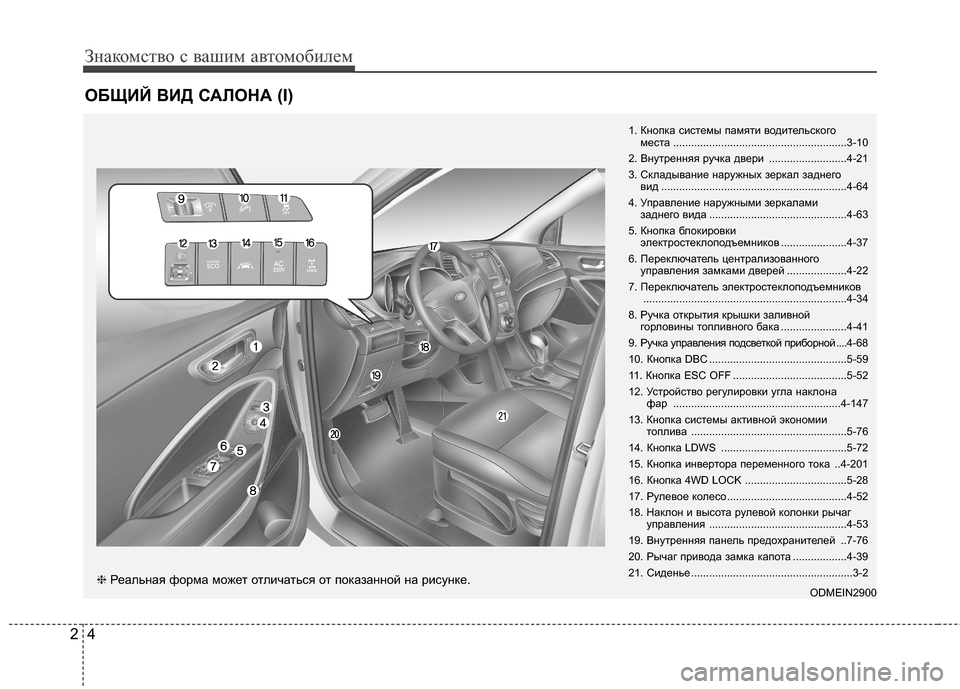

ОБЩИЙ ВИД САЛОНА (I)
1. Кнопка системы памяти водительского
места ..........................................................3-10
2. Внутренняя ручка двери ..........................4-21
3. Складывание наружных зеркал заднего
вид ..............................................................4-64
4. Управление наружными зеркалами
заднего вида ..............................................4-63
5. Кнопка блокировки
электростеклоподъемников ......................4-37
6. Переключатель централизованного
управления замками дверей ....................4-22
7. Переключатель электростеклоподъемников
....................................................................4-34
8. Ручка открытия крышки заливной
горловины топливного бака ......................4-41
9. Ручка управления подсветкой приборной ....4-68
10. Кнопка DBC ..............................................5-59
11. Кнопка ESC OFF ......................................5-52
12. Устройство регулировки угла наклона
фар ........................................................4-147
13. Кнопка системы активной экономии
топлива ....................................................5-76
14. Кнопка LDWS ..........................................5-72
15. Кнопка инвертора переменного тока ..4-201
16. Кнопка 4WD LOCK ..................................5-28
17. Рулевое колесо........................................4-52
18. Наклон и высота рулевой колонки рычаг
управления ..............................................4-53
19. Внутренняя панель предохранителей ..7-76
20. Рычаг привода замка капота ..................4-39
21. Сиденье ......................................................3-2
ODMEIN2900
❈Реальная форма может отличаться от показанной на рисунке.

25
Знакомство с вашим автомобилем

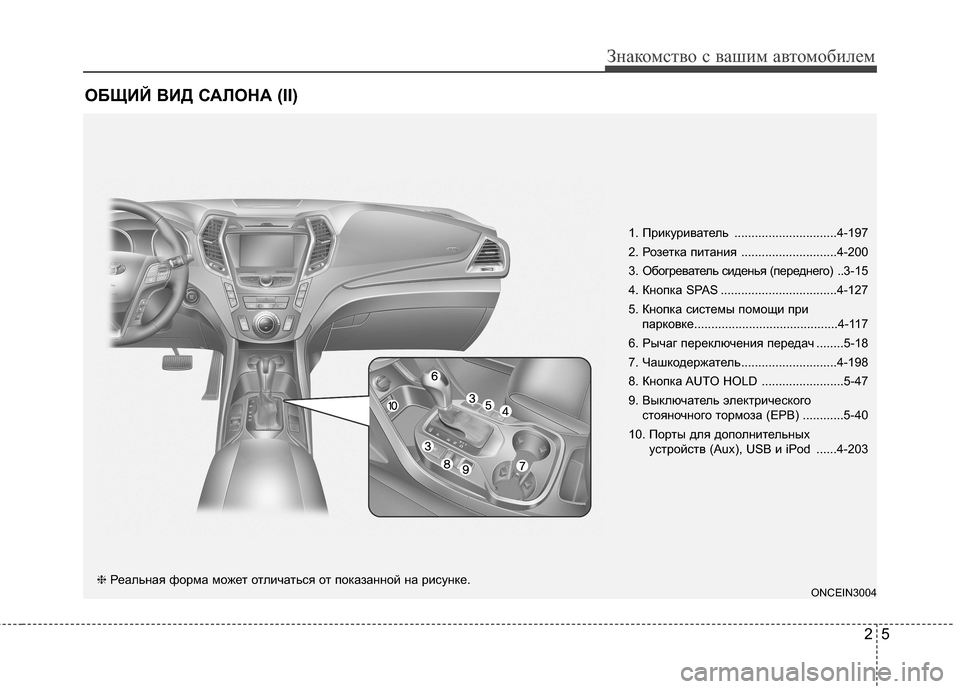

ОБЩИЙ ВИД САЛОНА (II)
1. Прикуриватель ..............................4-197
2. Розетка питания ............................4-200
3. Обогреватель сиденья (переднего) ..3-15
4. Кнопка SPAS ..................................4-127
5. Кнопка системы помощи при
парковке..........................................4-117
6. Рычаг переключения передач ........5-18
7. Чашкодержатель............................4-198
8. Кнопка AUTO HOLD ........................5-47
9. Выключатель электрического
стояночного тормоза (EPB) ............5-40
10. Порты для дополнительных
устройств (Aux), USB и iPod ......4-203
ONCEIN3004❈Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем
6 2

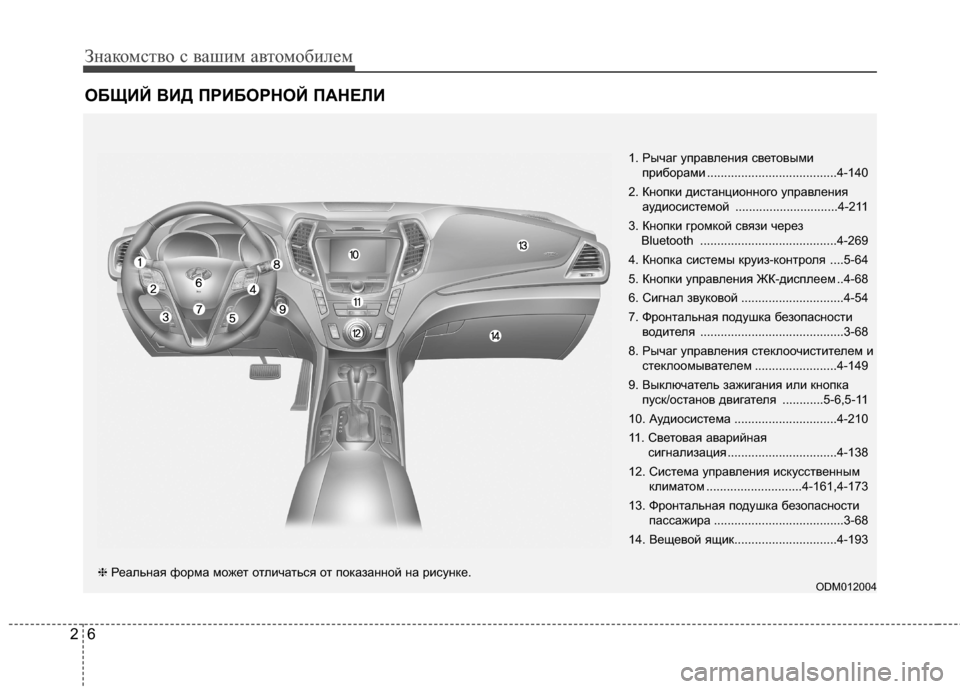

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
1. Рычаг управления световыми
приборами ......................................4-140
2. Кнопки дистанционного управления
аудиосистемой ..............................4-211
3. Кнопки громкой связи через
Bluetooth ........................................4-269
4. Кнопка системы круиз-контроля ....5-64
5. Кнопки управления ЖК-дисплеем ..4-68
6. Сигнал звуковой ..............................4-54
7. Фронтальная подушка безопасности
водителя ..........................................3-68
8. Рычаг управления стеклоочистителем и
стеклоомывателем ........................4-149
9. Выключатель зажигания или кнопка
пуск/останов двигателя ............5-6,5-11
10. Аудиосистема ..............................4-210
11. Световая аварийная
сигнализация ................................4-138
12. Система управления искусственным
климатом ............................4-161,4-173
13. Фронтальная подушка безопасности
пассажира ......................................3-68
14. Вещевой ящик..............................4-193
ODM012004❈Реальная форма может отличаться от показанной на рисунке.

27
Знакомство с вашим автомобилем

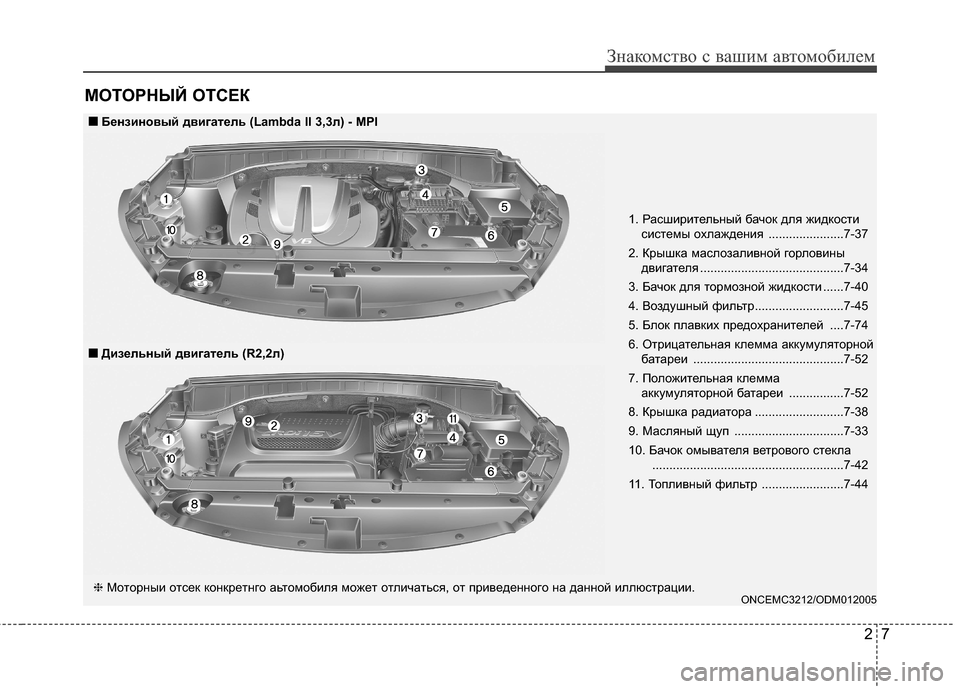

МОТОРНЫЙ ОТСЕК
1. Расширительный бачок для жидкости
системы охлаждения ......................7-37
2. Крышка маслозаливной горловины
двигателя ..........................................7-34
3. Бачок для тормозной жидкости ......7-40
4. Воздушный фильтр..........................7-45
5. Блок плавких предохранителей ....7-74
6. Отрицательная клемма аккумуляторной
батареи ............................................7-52
7. Положительная клемма
аккумуляторной батареи ................7-52
8. Крышка радиатора ..........................7-38
9. Масляный щуп ................................7-33
10. Бачок омывателя ветрового стекла
........................................................7-42
11. Топливный фильтр ........................7-44
ONCEMC3212/ODM012005
■ ■
Дизельный двигатель (R2,2л)
❈Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.
■ ■
Бензиновый двигатель (Lambda II 3,3л) - MPI
