Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

331
Системы безопасности автомобиля
(продолжение)

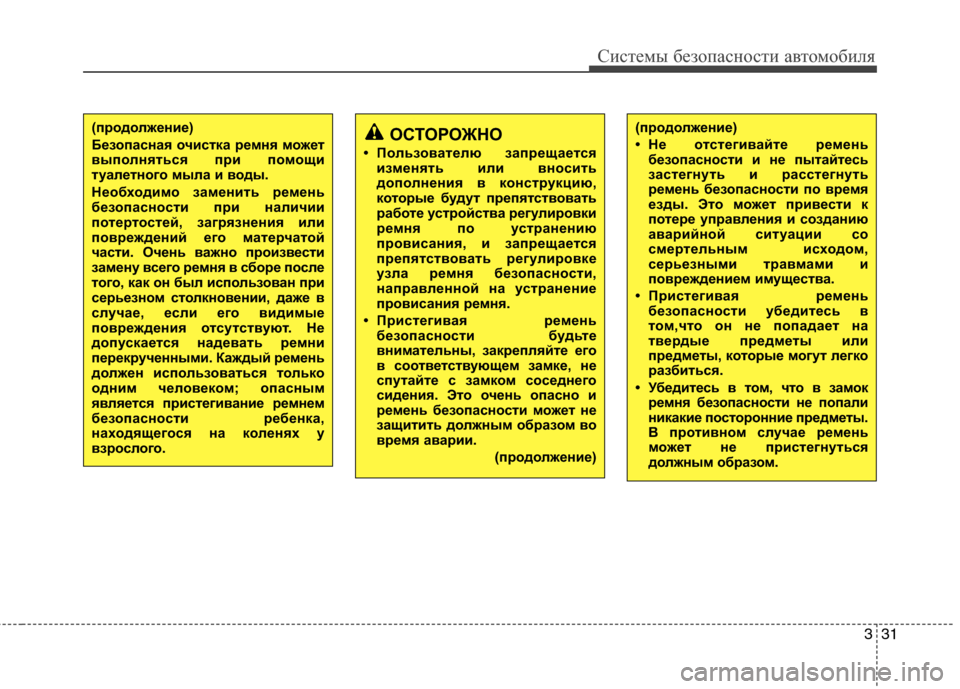

Безопасная очистка ремня может
выполняться при помощи
туалетного мыла и воды.
Необходимо заменить ремень
безопасности при наличии
потертостей, загрязнения или
повреждений его матерчатой
части. Очень важно произвести
замену всего ремня в сборе после
того, как он был использован при
серьезном столкновении, даже в
случае, если его видимые
повреждения отсутствуют. Не
допускается надевать ремни
перекрученными. Каждый ремень
должен использоваться только
одним человеком; опасным
является пристегивание ремнем
безопасности ребенка,
находящегося на коленях у
взрослого.ОСТОРОЖНО
• Пользователю запрещается
изменять или вносить
дополнения в конструкцию,
которые будут препятствовать
работе устройства регулировки
ремня по устранению
провисания, и запрещается
препятствовать регулировке
узла ремня безопасности,
направленной на устранение
провисания ремня.
• Пристегивая ремень
безопасности будьте
внимательны, закрепляйте его
в соответствующем замке, не
спутайте с замком соседнего
сидения. Это очень опасно и
ремень безопасности может не
защитить должным образом во
время аварии.
(продолжение)
(продолжение)
• Не отстегивайте ремень
безопасности и не пытайтесь
застегнуть и расстегнуть
ремень безопасности по время
езды. Это может привести к
потере управления и созданию
аварийной ситуации со
смертельным исходом,
серьезными травмами и
повреждением имущества.
• Пристегивая ремень
безопасности убедитесь в
том,что он не попадает на
твердые предметы или
предметы, которые могут легко
разбиться.
• Убедитесь в том, что в замок
ремня безопасности не попали
никакие посторонние предметы.
В противном случае ремень
может не пристегнуться
должным образом.

Системы безопасности автомобиля
32 3

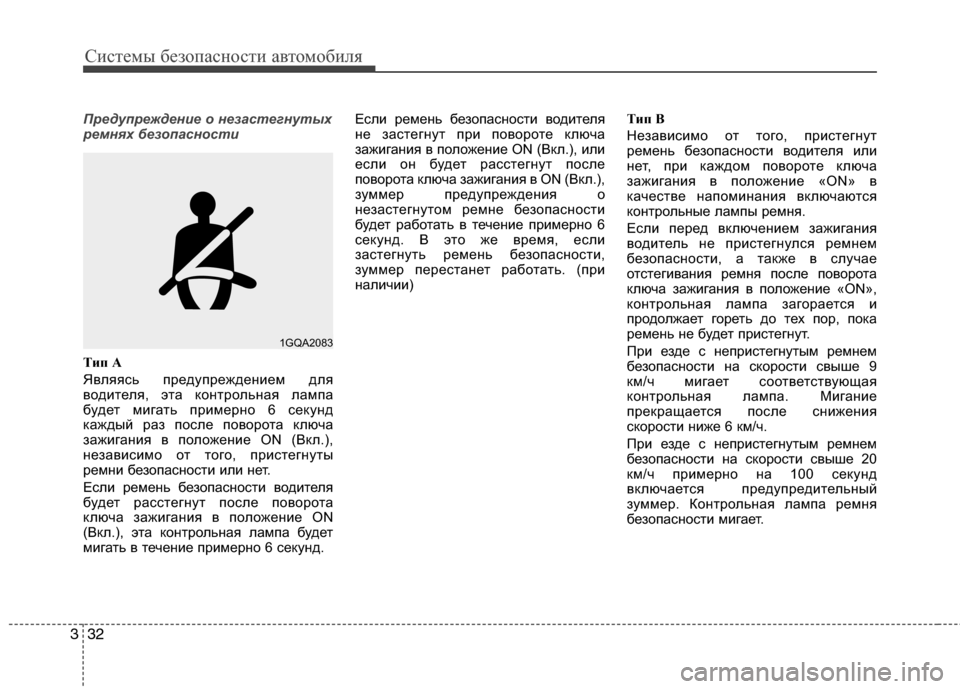

Предупреждение о незастегнутых
ремнях безопасности
Тип А
Являясь предупреждением для
водителя, эта контрольная лампа
будет мигать примерно 6 секунд
каждый раз после поворота ключа
зажигания в положение ON (Вкл.),
независимо от того, пристегнуты
ремни безопасности или нет.
Если ремень безопасности водителя
будет расстегнут после поворота
ключа зажигания в положение ON
(Вкл.), эта контрольная лампа будет
мигать в течение примерно 6 секунд. Если ремень безопасности водителя
не застегнут при повороте ключа
зажигания в положение ON (Вкл.), или
если он будет расстегнут после
поворота ключа зажигания в ON (Вкл.),
зуммер предупреждения о
незастегнутом ремне безопасности
будет работать в течение примерно 6
секунд. В это же время, если
застегнуть ремень безопасности,
зуммер перестанет работать. (при
наличии)Тип В
Независимо от того, пристегнут
ремень безопасности водителя или
нет, при каждом повороте ключа
зажигания в положение «ON» в
качестве напоминания включаются
контрольные лампы ремня.
Если перед включением зажигания
водитель не пристегнулся ремнем
безопасности, а также в случае
отстегивания ремня после поворота
ключа зажигания в положение «ON»,
контрольная лампа загорается и
продолжает гореть до тех пор, пока
ремень не будет пристегнут.
При езде с непристегнутым ремнем
безопасности на скорости свыше 9
км/ч мигает соответствующая
контрольная лампа. Мигание
прекращается после снижения
скорости ниже 6 км/ч.
При езде с непристегнутым ремнем
безопасности на скорости свыше 20
км/ч примерно на 100 секунд
включается предупредительный
зуммер. Контрольная лампа ремня
безопасности мигает.
1GQA2083

333
Системы безопасности автомобиля

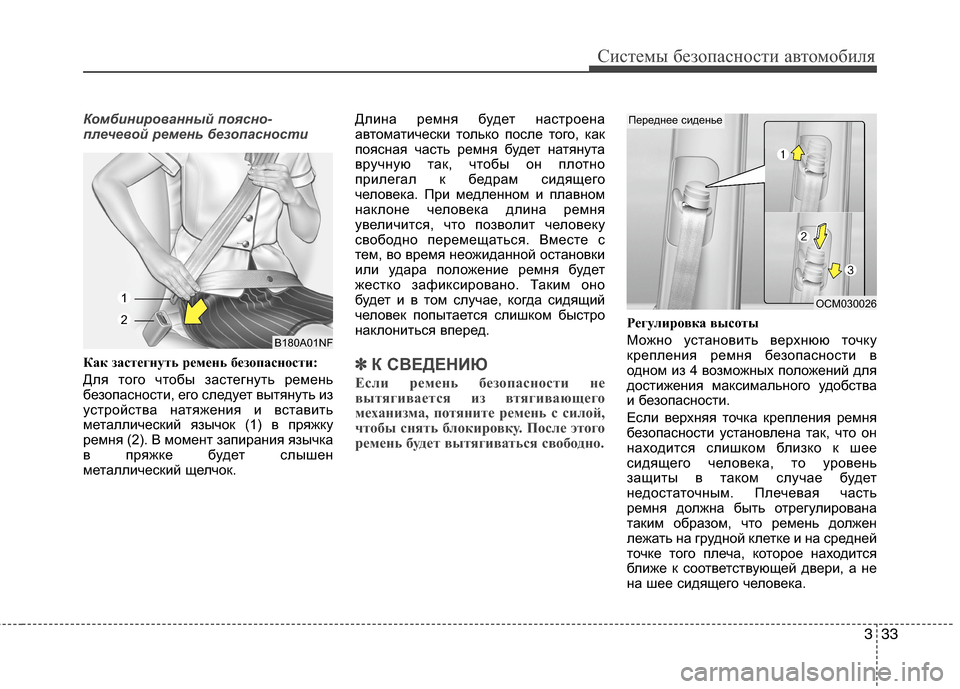

Комбинированный поясно-
плечевой ремень безопасности
Как застегнуть ремень безопасности:
Для того чтобы застегнуть ремень
безопасности, его следует вытянуть из
устройства натяжения и вставить
металлический язычок (1) в пряжку
ремня (2). В момент запирания язычка
в пряжке будет слышен
металлический щелчок.Длина ремня будет настроена
автоматически только после того, как
поясная часть ремня будет натянута
вручную так, чтобы он плотно
прилегал к бедрам сидящего
человека. При медленном и плавном
наклоне человека длина ремня
увеличится, что позволит человеку
свободно перемещаться. Вместе с
тем, во время неожиданной остановки
или удара положение ремня будет
жестко зафиксировано. Таким оно
будет и в том случае, когда сидящий
человек попытается слишком быстро
наклониться вперед.
✽ ✽
К СВЕДЕНИЮ
Если ремень безопасности не
вытягивается из втягивающего
механизма, потяните ремень с силой,
чтобы снять блокировку. После этого
ремень будет вытягиваться свободно.
Регулировка высоты
Можно установить верхнюю точку
крепления ремня безопасности в
одном из 4 возможных положений для
достижения максимального удобства
и безопасности.
Если верхняя точка крепления ремня
безопасности установлена так, что он
находится слишком близко к шее
сидящего человека, то уровень
защиты в таком случае будет
недостаточным. Плечевая часть
ремня должна быть отрегулирована
таким образом, что ремень должен
лежать на грудной клетке и на средней
точке того плеча, которое находится
ближе к соответствующей двери, а не
на шее сидящего человека.
OCM030026
Переднее сиденье
B180A01NF
1
2

Системы безопасности автомобиля
34 3

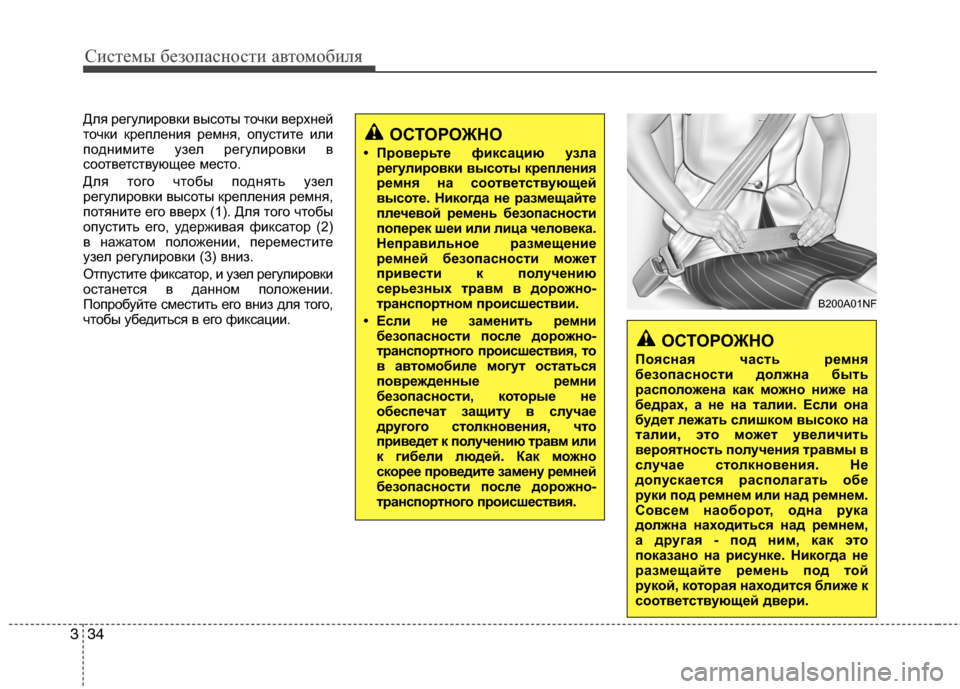

Для регулировки высоты точки верхней
точки крепления ремня, опустите или
поднимите узел регулировки в
соответствующее место.
Для того чтобы поднять узел
регулировки высоты крепления ремня,
потяните его вверх (1). Для того чтобы
опустить его, удерживая фиксатор (2)
в нажатом положении, переместите
узел регулировки (3) вниз.
Отпустите фиксатор, и узел регулировки
останется в данном положении.
Попробуйте сместить его вниз для того,
чтобы убедиться в его фиксации.
ОСТОРОЖНО
• Проверьте фиксацию узла
регулировки высоты крепления
ремня на соответствующей
высоте. Никогда не размещайте
плечевой ремень безопасности
поперек шеи или лица человека.
Неправильное размещение
ремней безопасности может
привести к получению
серьезных травм в дорожно-
транспортном происшествии.
• Если не заменить ремни
безопасности после дорожно-
транспортного происшествия, то
в автомобиле могут остаться
поврежденные ремни
безопасности, которые не
обеспечат защиту в случае
другого столкновения, что
приведет к получению травм или
к гибели людей. Как можно
скорее проведите замену ремней
безопасности после дорожно-
транспортного происшествия.
ОСТОРОЖНО
Поясная часть ремня
безопасности должна быть
расположена как можно ниже на
бедрах, а не на талии. Если она
будет лежать слишком высоко на
талии, это может увеличить
вероятность получения травмы в
случае столкновения. Не
допускается располагать обе
руки под ремнем или над ремнем.
Совсем наоборот, одна рука
должна находиться над ремнем,
а другая - под ним, как это
показано на рисунке. Никогда не
размещайте ремень под той
рукой, которая находится ближе к
соответствующей двери.
B200A01NF

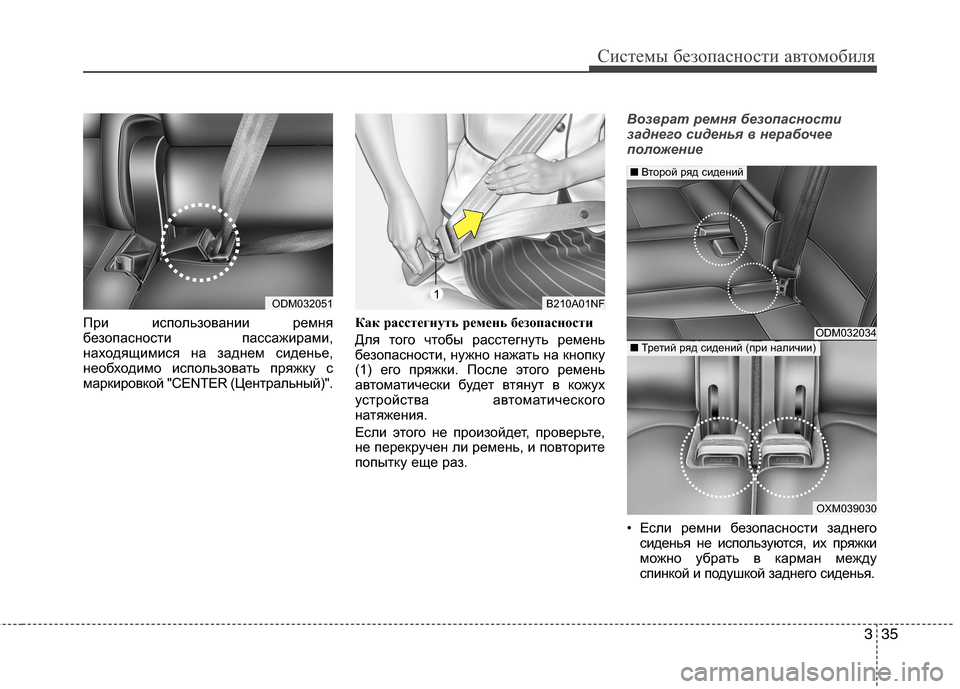

335
Системы безопасности автомобиля
При использовании ремня
безопасности пассажирами,
находящимися на заднем сиденье,
необходимо использовать пряжку с
маркировкой "CENTER (Центральный)".Как расстегнуть ремень безопасности
Для того чтобы расстегнуть ремень
безопасности, нужно нажать на кнопку
(1) его пряжки. После этого ремень
автоматически будет втянут в кожух
устройства автоматического
натяжения.
Если этого не произойдет, проверьте,
не перекручен ли ремень, и повторите
попытку еще раз.Возврат ремня безопасности
заднего сиденья в нерабочее
положение
• Если ремни безопасности заднего
сиденья не используются, их пряжки
можно убрать в карман между
спинкой и подушкой заднего сиденья.
B210A01NF1ODM032051
ODM032034
OXM039030
■Второй ряд сидений
■Третий ряд сидений (при наличии)

Системы безопасности автомобиля
36 3

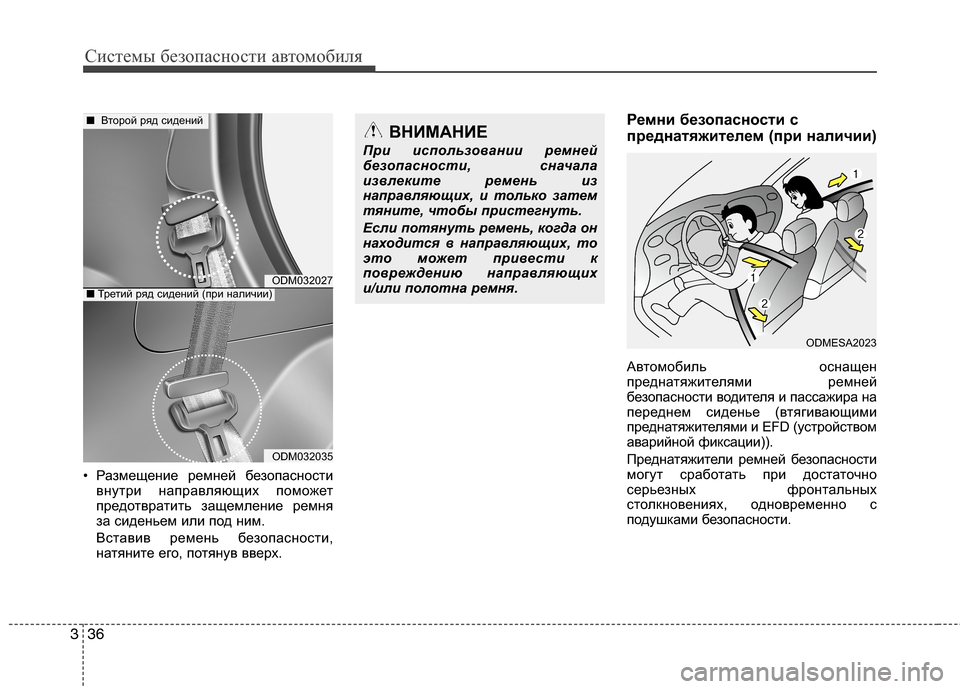

• Размещение ремней безопасности
внутри направляющих поможет
предотвратить защемление ремня
за сиденьем или под ним.
Вставив ремень безопасности,
натяните его, потянув вверх.
Ремни безопасности с
преднатяжителем (при наличии)
Автомобиль оснащен
преднатяжителями ремней
безопасности водителя и пассажира на
переднем сиденье (втягивающими
преднатяжителями и EFD (устройством
аварийной фиксации)).
Преднатяжители ремней безопасности
могут сработать при достаточно
серьезных фронтальных
столкновениях, одновременно с
подушками безопасности.
ВНИМАНИЕ
При использовании ремней
безопасности, сначала
извлеките ремень из
направляющих, и только затем
тяните, чтобы пристегнуть.
Если потянуть ремень, когда он
находится в направляющих, то
это может привести к
повреждению направляющих
и/или полотна ремня.
ODM032027
ODM032035
■Второй ряд сидений
■Третий ряд сидений (при наличии)
ODMESA2023

337
Системы безопасности автомобиля

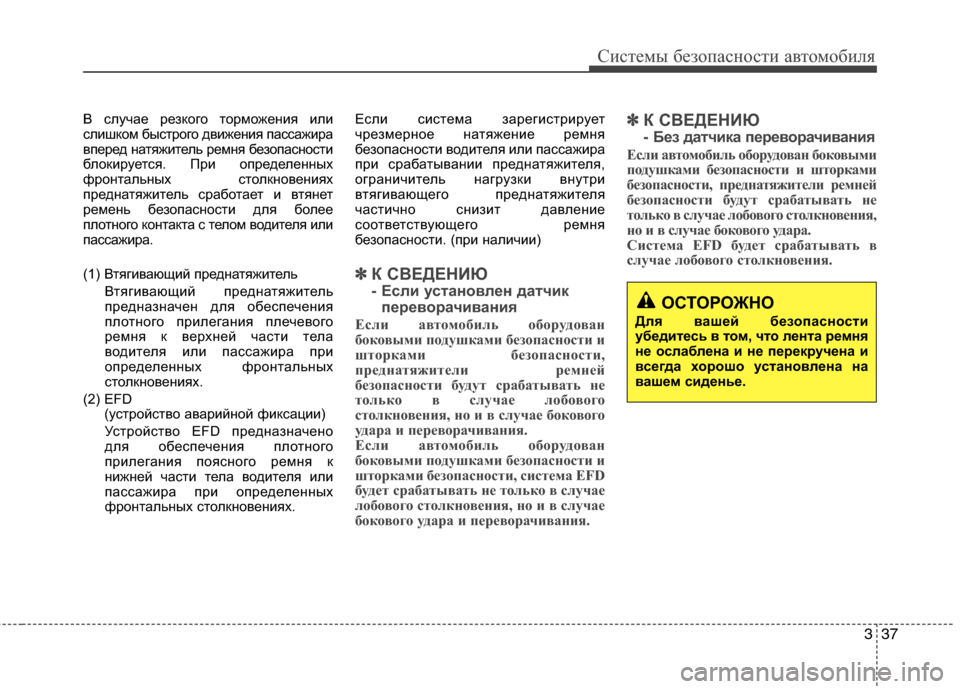

В случае резкого торможения или
слишком быстрого движения пассажира
вперед натяжитель ремня безопасности
блокируется. При определенных
фронтальных столкновениях
преднатяжитель сработает и втянет
ремень безопасности для более
плотного контакта с телом водителя или
пассажира.
(1) Втягивающий преднатяжитель
Втягивающий преднатяжитель
предназначен для обеспечения
плотного прилегания плечевого
ремня к верхней части тела
водителя или пассажира при
определенных фронтальных
столкновениях.
(2) EFD
(устройство аварийной фиксации)
Устройство EFD предназначено
для обеспечения плотного
прилегания поясного ремня к
нижней части тела водителя или
пассажира при определенных
фронтальных столкновениях.Если система зарегистрирует
чрезмерное натяжение ремня
безопасности водителя или пассажира
при срабатывании преднатяжителя,
ограничитель нагрузки внутри
втягивающего преднатяжителя
частично снизит давление
соответствующего ремня
безопасности. (при наличии)
✽ ✽
К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Если автомобиль оборудован
боковыми подушками безопасности и
шторками безопасности,
преднатяжители ремней
безопасности будут срабатывать не
только в случае лобового
столкновения, но и в случае бокового
удара и переворачивания.
Если автомобиль оборудован
боковыми подушками безопасности и
шторками безопасности, система EFD
будет срабатывать не только в случае
лобового столкновения, но и в случае
бокового удара и переворачивания.
✽ ✽
К СВЕДЕНИЮ
- Без датчика переворачивания
Если автомобиль оборудован боковыми
подушками безопасности и шторками
безопасности, преднатяжители ремней
безопасности будут срабатывать не
только в случае лобового столкновения,
но и в случае бокового удара.
Система EFD будет срабатывать в
случае лобового столкновения.
ОСТОРОЖНО
Для вашей безопасности
убедитесь в том, что лента ремня
не ослаблена и не перекручена и
всегда хорошо установлена на
вашем сиденье.

Системы безопасности автомобиля
38 3

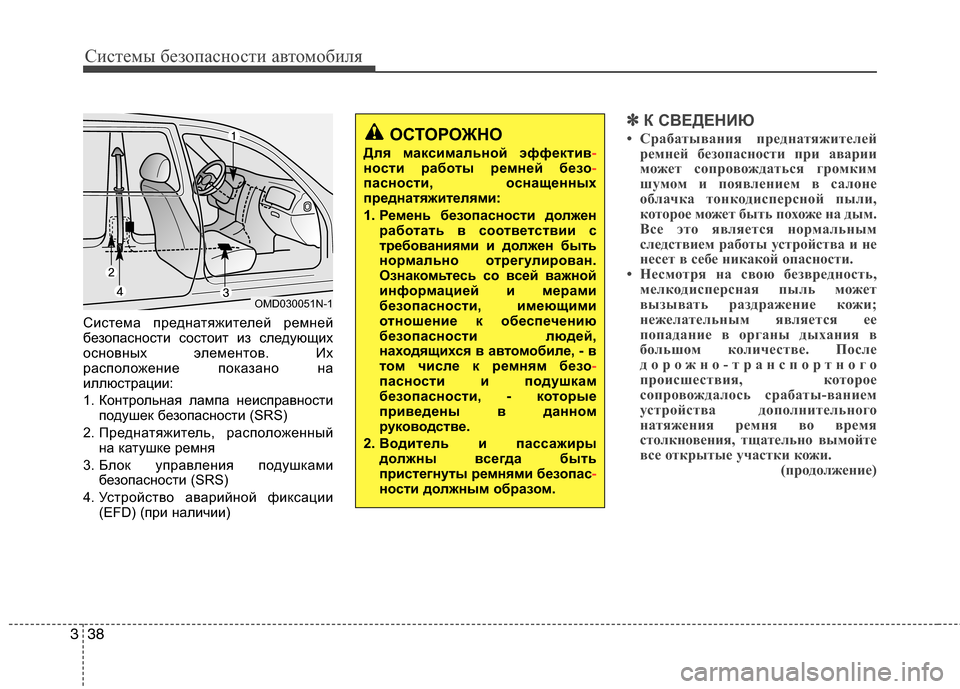

Система преднатяжителей ремней
безопасности состоит из следующих
основных элементов. Их
расположение показано на
иллюстрации:
1. Контрольная лампа неисправности
подушек безопасности (SRS)
2. Преднатяжитель, расположенный
на катушке ремня
3. Блок управления подушками
безопасности (SRS)
4. Устройство аварийной фиксации
(EFD) (при наличии)
✽ ✽К СВЕДЕНИЮ
• Срабатывания преднатяжителей
ремней безопасности при аварии
может сопровождаться громким
шумом и появлением в салоне
облачка тонкодисперсной пыли,
которое может быть похоже на дым.
Все это является нормальным
следствием работы устройства и не
несет в себе никакой опасности.
• Несмотря на свою безвредность,
мелкодисперсная пыль может
вызывать раздражение кожи;
нежелательным является ее
попадание в органы дыхания в
большом количестве. После
дорожно-транспортного
происшествия, которое
сопровождалось срабаты-ванием
устройства дополнительного
натяжения ремня во время
столкновения, тщательно вымойте
все открытые участки кожи.
(продолжение)ОСТОРОЖНО
Для максимальной эффектив-ности работы ремней безо-пасности, оснащенных
преднатяжителями:
1. Ремень безопасности должен
работать в соответствии с
требованиями и должен быть
нормально отрегулирован.
Ознакомьтесь со всей важной
информацией и мерами
безопасности, имеющими
отношение к обеспечению
безопасности людей,
находящихся в автомобиле, - в
том числе к ремням безо
-пасности и подушкам
безопасности, - которые
приведены в данном
руководстве.
2. Водитель и пассажиры
должны всегда быть
пристегнуты ремнями безопас
-ности должным образом.
OMD030051N-1

339

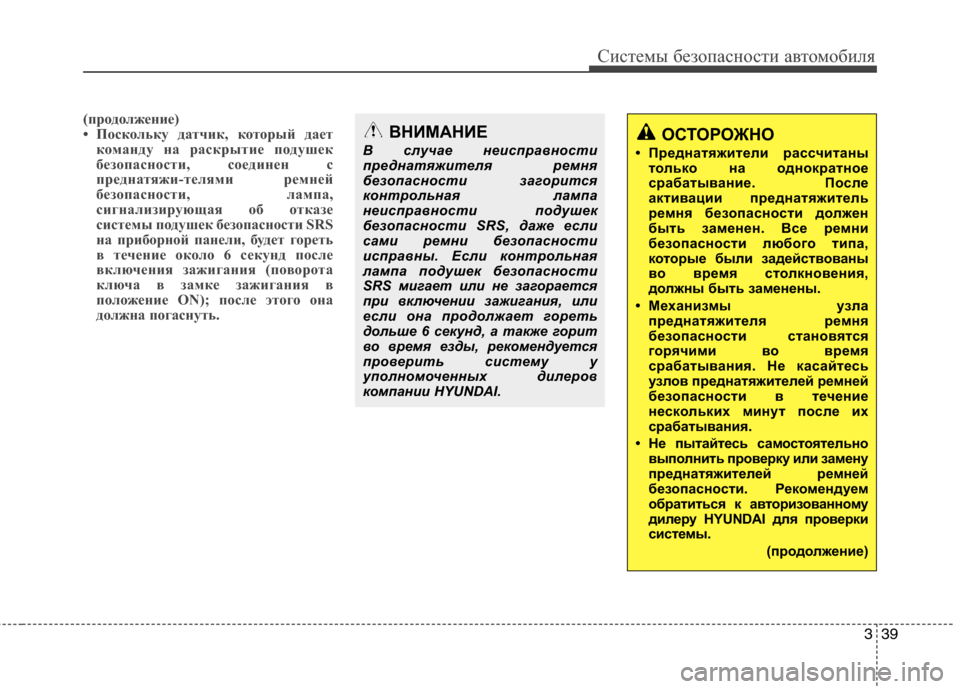

Системы безопасности автомобиля
(продолжение)
• Поскольку датчик, который дает
команду на раскрытие подушек
безопасности, соединен с
преднатяжи-телями ремней
безопасности, лампа,
сигнализирующая об отказе
системы подушек безопасности SRS
на приборной панели, будет гореть
в течение около 6 секунд после
включения зажигания (поворота
ключа в замке зажигания в
положение ON); после этого она
должна погаснуть.ВНИМАНИЕ
В случае неисправности
преднатяжителя ремня
безопасности загорится
контрольная лампа
неисправности подушек
безопасности SRS, даже если
сами ремни безопасности
исправны. Если контрольная
лампа подушек безопасности
SRS мигает или не загорается
при включении зажигания, или
если она продолжает гореть
дольше 6 секунд, а также горит
во время езды, рекомендуется
проверить систему у
уполномоченных дилеров
компании HYUNDAI.ОСТОРОЖНО
• Преднатяжители рассчитаны
только на однократное
срабатывание. После
активации преднатяжитель
ремня безопасности должен
быть заменен. Все ремни
безопасности любого типа,
которые были задействованы
во время столкновения,
должны быть заменены.
• Механизмы узла
преднатяжителя ремня
безопасности становятся
горячими во время
срабатывания. Не касайтесь
узлов преднатяжителей ремней
безопасности в течение
нескольких минут после их
срабатывания.
• Не пытайтесь самостоятельно
выполнить проверку или замену
преднатяжителей ремней
безопасности. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(продолжение)

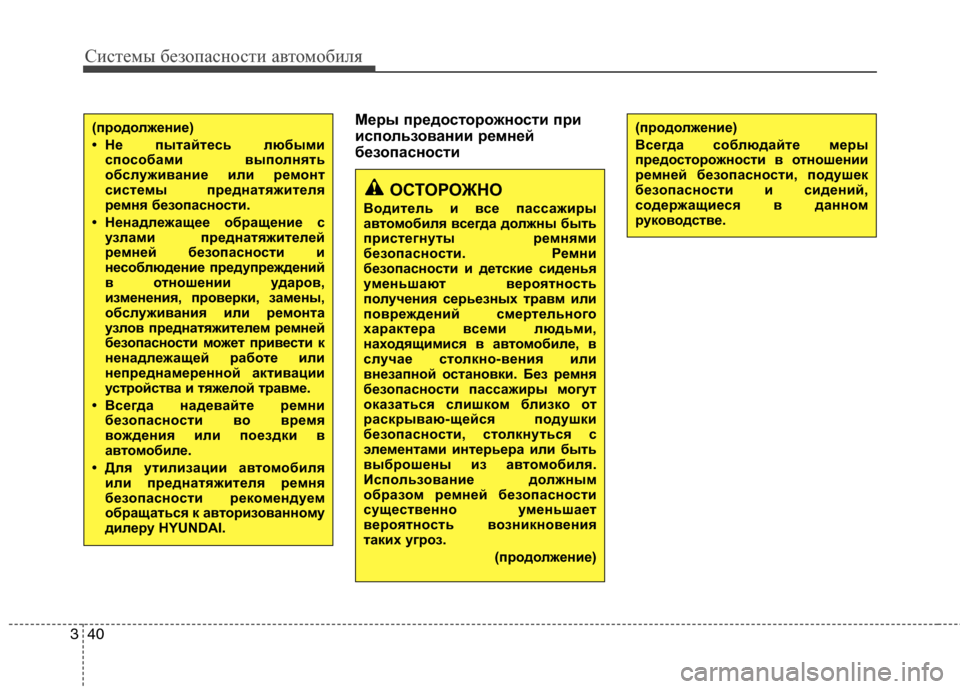

Системы безопасности автомобиля
40 3
Меры предосторожности при
использовании ремней
безопасности(продолжение)
• Не пытайтесь любыми
способами выполнять
обслуживание или ремонт
системы преднатяжителя
ремня безопасности.
• Ненадлежащее обращение с
узлами преднатяжителей
ремней безопасности и
несоблюдение предупреждений
в отношении ударов,
изменения, проверки, замены,
обслуживания или ремонта
узлов преднатяжителем ремней
безопасности может привести к
ненадлежащей работе или
непреднамеренной активации
устройства и тяжелой травме.
• Всегда надевайте ремни
безопасности во время
вождения или поездки в
автомобиле.
• Для утилизации автомобиля
или преднатяжителя ремня
безопасности рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
ОСТОРОЖНО
Водитель и все пассажиры
автомобиля всегда должны быть
пристегнуты ремнями
безопасности. Ремни
безопасности и детские сиденья
уменьшают вероятность
получения серьезных травм или
повреждений смертельного
характера всеми людьми,
находящимися в автомобиле, в
случае столкно-вения или
внезапной остановки. Без ремня
безопасности пассажиры могут
оказаться слишком близко от
раскрываю-щейся подушки
безопасности, столкнуться с
элементами интерьера или быть
выброшены из автомобиля.
Использование должным
образом ремней безопасности
существенно уменьшает
вероятность возникновения
таких угроз.
(продолжение)
(продолжение)
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и сидений,
содержащиеся в данном
руководстве.
