Page 31 of 741
Sicherheitssysteme Ihres Fahrzeugs
12
3
Einstellung nach vorn und hinten
(ausstattungsabhängig)
Die Kopfstütze kann in vier verschiedene
Stellungen gebracht werden, indem sie
bis zur gewünschten Stellung nach vorn
gezogen wird. Um die Kopfstütze ganz
nach hinten zu verstellen, ziehen Sie sie
bis zur gewünschten Stufe heraus und
drücken dabei die Entriegelungstaste.
Stellen Sie die Kopfstütze so ein, dass
Kopf und Nacken in geeigneter Weise
abgestützt werden.
Einstellung der Höhe
So heben Sie die Kopfstütze an :
1. Ziehen Sie sie bis zur gewünschten Position (1) nach oben.
So senken Sie die Kopfstütze ab :
1. Drücken Sie die Entriegelungstaste (2) an der Kopfstützenhalterung und
halten Sie die Taste gedrückt.
2. Drücken Sie die Kopfstütze bis zur gewünschten Position (3) nach unten.
VORSICHT
• Für maximale Effektivität im Falleines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf gleicher
Höhe mit dem Schwerpunkt des
Beifahrerkopfs befindet.
Allgemein liegt der
Kopfschwerpunkt der meisten
Menschen ca. auf der Höhe des
oberen Augenrands. Stellen Sie
die Kopfstütze weiterhin so ein,
dass sie sich so nah wie möglich
an Ihrem Kopf befindet. Aus
diesem Grund ist die Verwendung
eines zusätzlichen Kissens,
welches den Abstand des
Rückens zur Sitzlehne vergrößert,
nicht empfehlenswert.
• Fahren Sie Ihr Fahrzeug nicht mit ausgebauten Kopfstützen, da dies
zu schweren Verletzungen der
Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungen
bieten.
• Verändern Sie die Einstellung der Fahrerkopfstütze nicht während
der Fahrt.
ONCESA2015
■ Ausführung A
ODMESA2220CN

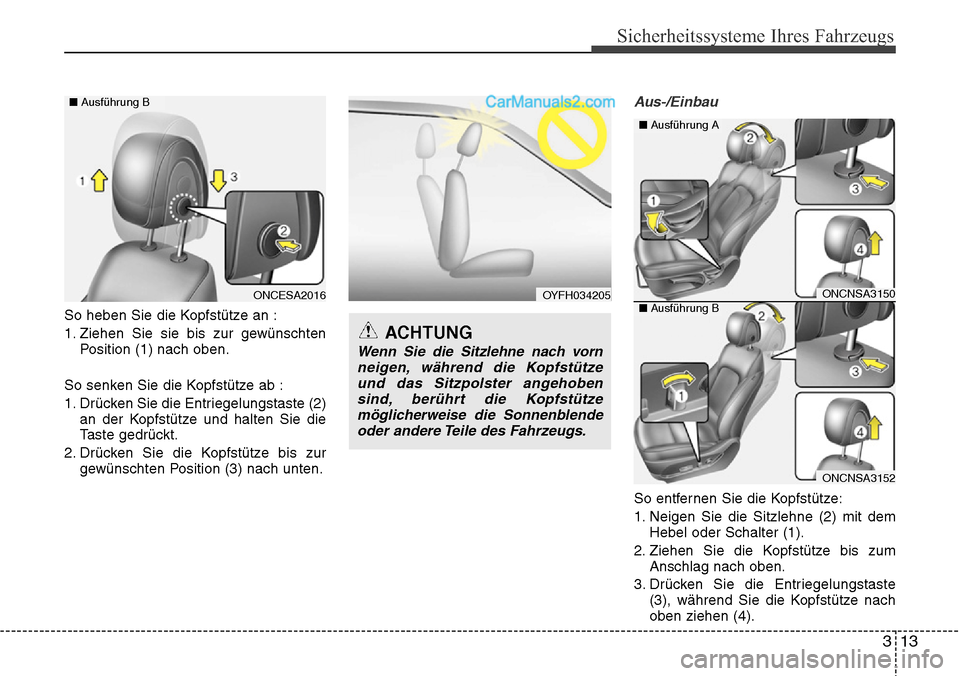

Page 32 of 741
313
Sicherheitssysteme Ihres Fahrzeugs
So heben Sie die Kopfstütze an :
1. Ziehen Sie sie bis zur gewünschtenPosition (1) nach oben.
So senken Sie die Kopfstütze ab :
1. Drücken Sie die Entriegelungstaste (2) an der Kopfstütze und halten Sie die
Taste gedrückt.
2. Drücken Sie die Kopfstütze bis zur gewünschten Position (3) nach unten.
Aus-/Einbau
So entfernen Sie die Kopfstütze:
1. Neigen Sie die Sitzlehne (2) mit demHebel oder Schalter (1).
2. Ziehen Sie die Kopfstütze bis zum Anschlag nach oben.
3. Drücken Sie die Entriegelungstaste (3), während Sie die Kopfstütze nach
oben ziehen (4).
ONCESA2016
■Ausführung B
ONCNSA3150
ONCNSA3152
■Ausführung A
■Ausführung BOYFH034205
ACHTUNG
Wenn Sie die Sitzlehne nach vorn
neigen, während die Kopfstützeund das Sitzpolster angehobensind, berührt die Kopfstütze möglicherweise die Sonnenblendeoder andere Teile des Fahrzeugs.

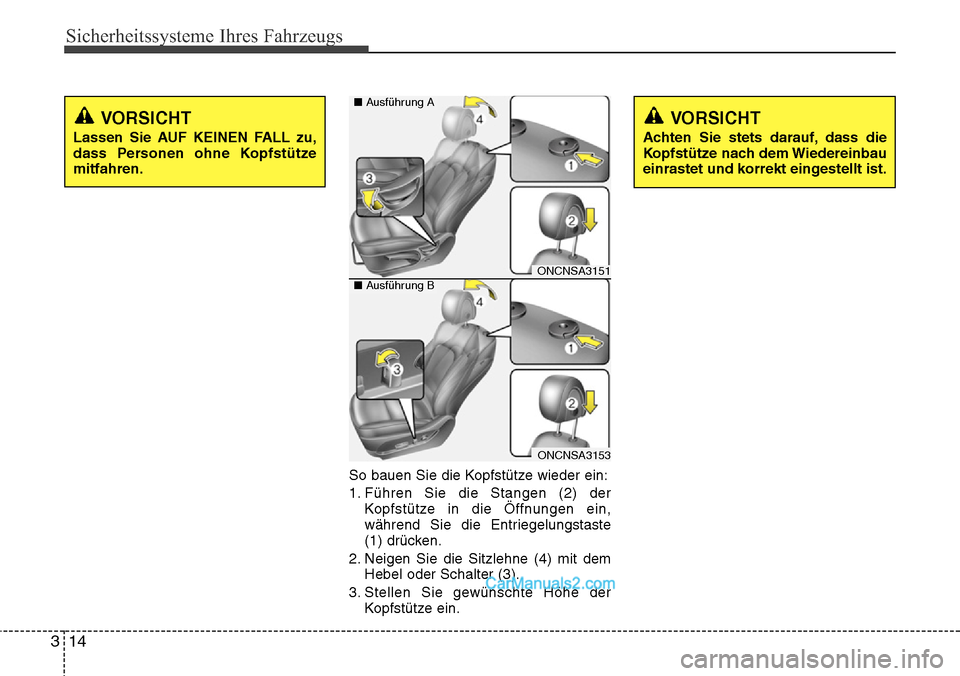

Page 33 of 741
Sicherheitssysteme Ihres Fahrzeugs
14
3
So bauen Sie die Kopfstütze wieder ein:
1. Führen Sie die Stangen (2) der
Kopfstütze in die Öffnungen ein,
während Sie die Entriegelungstaste
(1) drücken.
2. Neigen Sie die Sitzlehne (4) mit dem Hebel oder Schalter (3).
3. Stellen Sie gewünschte Höhe der Kopfstütze ein.
VORSICHT
Achten Sie stets darauf, dass die
Kopfstütze nach dem Wiedereinbau
einrastet und korrekt eingestellt ist.
VORSICHT
Lassen Sie AUF KEINEN FALL zu,
dass Personen ohne Kopfstütze
mitfahren.
ONCNSA3151
ONCNSA3153
■Ausführung A
■Ausführung B
Page 34 of 741
315
Sicherheitssysteme Ihres Fahrzeugs
Sitzheizung
(ausstattungsabhängig)
Die Vordersitze sind mit Heizungen
ausgestattet, damit die Sitze bei
niedrigen Temperaturen beheizt werden
können. Drücken Sie bei eingeschalteter
Zündung den jeweiligen Schalter, um die
Sitzheizung für den Fahrer- und/oder
Beifahrersitz einzuschalten.Schalten Sie die Sitzheizung bei höheren
Temperaturen oder unter solchen
Umständen, in denen die Sitzheizung
nicht benötigt wird, ab.
• Die Temperatureinstellung für den Sitz
verändert sich mit jedem Tastendruck
wie folgt:
• Nach jedem Einschalten der Zündung ist die Sitzheizung automatisch ausge-
schaltet.
✽ANMERKUNG
Wenn der Schalter für die Sitzheizung
eingeschaltet ist, schaltet sich die
Sitzheizung abhängig von der
Sitztemperatur ein und aus.
AUS → HOCH ( ) → MITTEL ( )
NIEDRIG
()→→
ACHTUNG
• Verwenden Sie für die Reinigung der Sitze keine Lösungsmittel wieVerdünnung, Benzin oder Alkohol. Dies könnte dieSitzoberfläche oder dieSitzheizung beschädigen.
• Um ein Überhitzen der Sitzheizung zu verhindern, legenSie bei eingeschalteter Sitzheizung keine Dinge auf dieSitze, die wärmeisolierend wirken (z.B. Decken, Kissen oderSitzbezüge).
• Transportieren Sie keine schweren oder scharfkantigenauf Sitzen, die mit einerSitzheizung ausgerüstet sind.Komponenten der Sitzheizungkönnten dadurch beschädigt werden.
ODM032014
ODM032016
■ Ausführung A
■Ausführung B

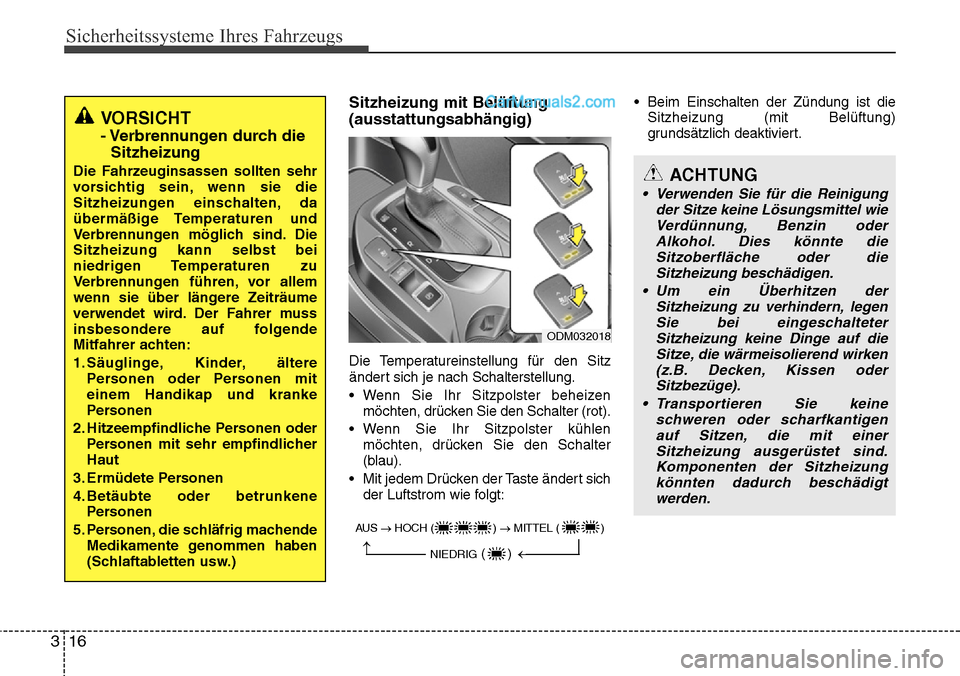

Page 35 of 741
Sicherheitssysteme Ihres Fahrzeugs
16
3
Sitzheizung mit Belüftung
(ausstattungsabhängig)
Die Temperatureinstellung für den Sitz
ändert sich je nach Schalterstellung.
• Wenn Sie Ihr Sitzpolster beheizen
möchten, drücken Sie den Schalter (rot).
• Wenn Sie Ihr Sitzpolster kühlen möchten, drücken Sie den Schalter
(blau).
• Mit jedem Drücken der Taste ändert sich der Luftstrom wie folgt: • Beim Einschalten der Zündung ist die
Sitzheizung (mit Belüftung)
grundsätzlich deaktiviert.
VORSICHT
- Verbrennungen durch dieSitzheizung
Die Fahrzeuginsassen sollten sehr
vorsichtig sein, wenn sie die
Sitzheizungen einschalten, da
übermäßige Temperaturen und
Verbrennungen möglich sind. Die
Sitzheizung kann selbst bei
niedrigen Temperaturen zu
Verbrennungen führen, vor allem
wenn sie über längere Zeiträume
verwendet wird. Der Fahrer muss
insbesondere auf folgende
Mitfahrer achten:
1. Säuglinge, Kinder, ältere
Personen oder Personen mit
einem Handikap und kranke
Personen
2. Hitzeempfindliche Personen oder Personen mit sehr empfindlicher
Haut
3. Ermüdete Personen
4. Betäubte oder betrunkene Personen
5. Personen, die schläfrig machende Medikamente genommen haben
(Schlaftabletten usw.)
ODM032018
AUS → HOCH ( ) → MITTEL ( )
NIEDRIG
()→→
ACHTUNG
• Verwenden Sie für die Reinigung der Sitze keine Lösungsmittel wieVerdünnung, Benzin oder Alkohol. Dies könnte dieSitzoberfläche oder die Sitzheizung beschädigen.
• Um ein Überhitzen der Sitzheizung zu verhindern, legenSie bei eingeschalteterSitzheizung keine Dinge auf die Sitze, die wärmeisolierend wirken(z.B. Decken, Kissen oder Sitzbezüge).
• Transportieren Sie keine schweren oder scharfkantigenauf Sitzen, die mit einer Sitzheizung ausgerüstet sind.Komponenten der Sitzheizung könnten dadurch beschädigtwerden.

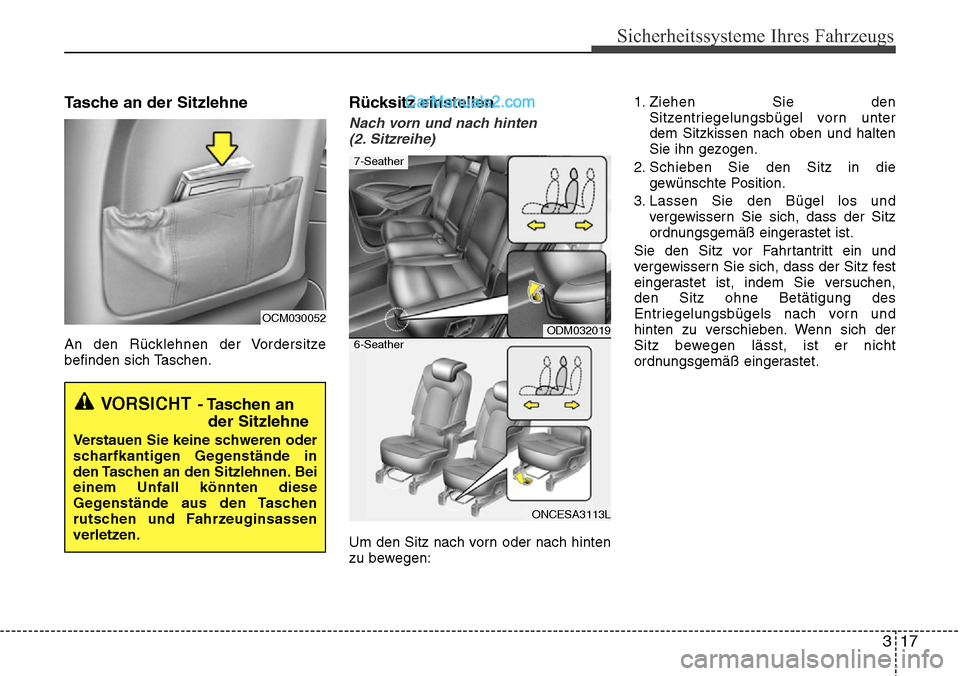

Page 36 of 741
317
Sicherheitssysteme Ihres Fahrzeugs
Tasche an der Sitzlehne
An den Rücklehnen der Vordersitze
befinden sich Taschen.
Rücksitz einstellen
Nach vorn und nach hinten(2. Sitzreihe)
Um den Sitz nach vorn oder nach hinten
zu bewegen: 1. Ziehen Sie den
Sitzentriegelungsbügel vorn unter
dem Sitzkissen nach oben und halten
Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist.
Sie den Sitz vor Fahrtantritt ein und
vergewissern Sie sich, dass der Sitz fest
eingerastet ist, indem Sie versuchen,
den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.
OCM030052
VORSICHT- Taschen an der Sitzlehne
Verstauen Sie keine schweren oder
scharfkantigen Gegenstände in
den Taschen an den Sitzlehnen. Bei
einem Unfall könnten diese
Gegenstände aus den Taschen
rutschen und Fahrzeuginsassen
verletzen.
ODM032019
ONCESA3113L
7-Seather
6-Seather
Page 37 of 741

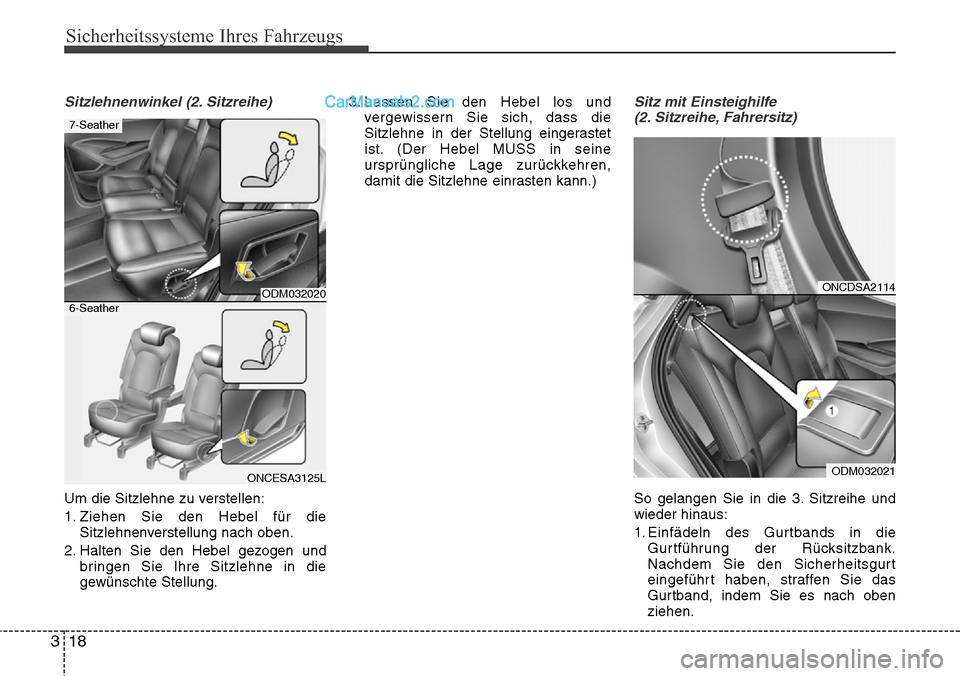

Sicherheitssysteme Ihres Fahrzeugs
18
3
Sitzlehnenwinkel (2. Sitzreihe)
Um die Sitzlehne zu verstellen:
1. Ziehen Sie den Hebel für die
Sitzlehnenverstellung nach oben.
2. Halten Sie den Hebel gezogen und bringen Sie Ihre Sitzlehne in die
gewünschte Stellung. 3. Lassen Sie den Hebel los und
vergewissern Sie sich, dass die
Sitzlehne in der Stellung eingerastet
ist. (Der Hebel MUSS in seine
ursprüngliche Lage zurückkehren,
damit die Sitzlehne einrasten kann.)
Sitz mit Einsteighilfe(2. Sitzreihe, Fahrersitz)
So gelangen Sie in die 3. Sitzreihe und
wieder hinaus:
1. Einfädeln des Gurtbands in die Gurtführung der Rücksitzbank.
Nachdem Sie den Sicherheitsgurt
eingeführt haben, straffen Sie das
Gurtband, indem Sie es nach oben
ziehen.
ONCDSA2114
ODM032021
ODM032020
ONCESA3125L
7-Seather
6-Seather

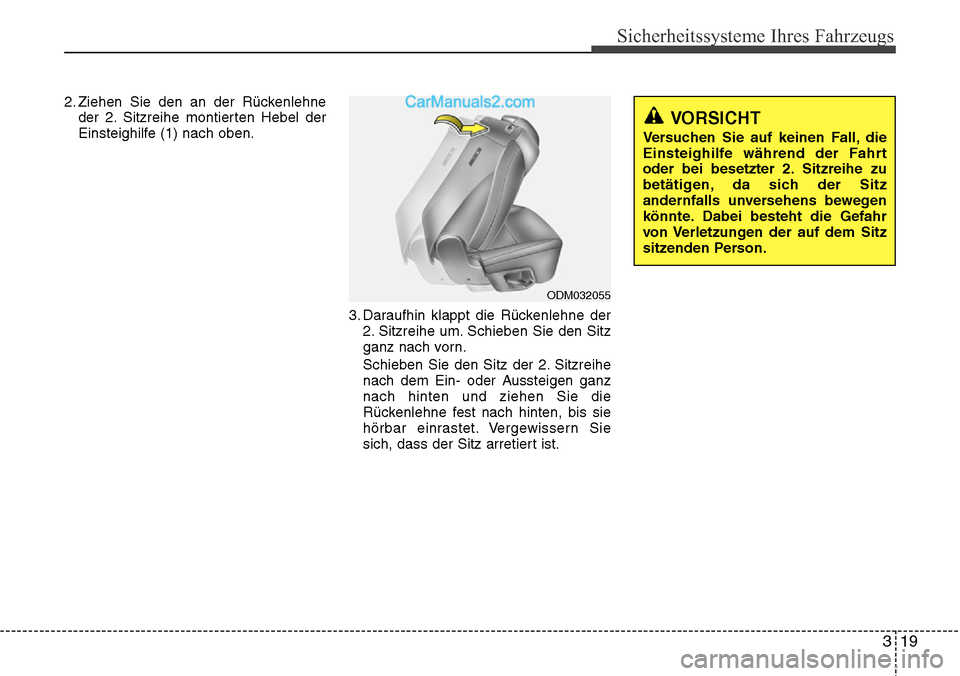

Page 38 of 741
319
Sicherheitssysteme Ihres Fahrzeugs
2. Ziehen Sie den an der Rückenlehneder 2. Sitzreihe montierten Hebel der
Einsteighilfe (1) nach oben.
3. Daraufhin klappt die Rückenlehne der2. Sitzreihe um. Schieben Sie den Sitz
ganz nach vorn.
Schieben Sie den Sitz der 2. Sitzreihe
nach dem Ein- oder Aussteigen ganz
nach hinten und ziehen Sie die
Rückenlehne fest nach hinten, bis sie
hörbar einrastet. Vergewissern Sie
sich, dass der Sitz arretiert ist.
ODM032055
VORSICHT
Versuchen Sie auf keinen Fall, die
Einsteighilfe während der Fahrt
oder bei besetzter 2. Sitzreihe zu
betätigen, da sich der Sitz
andernfalls unversehens bewegen
könnte. Dabei besteht die Gefahr
von Verletzungen der auf dem Sitz
sitzenden Person.

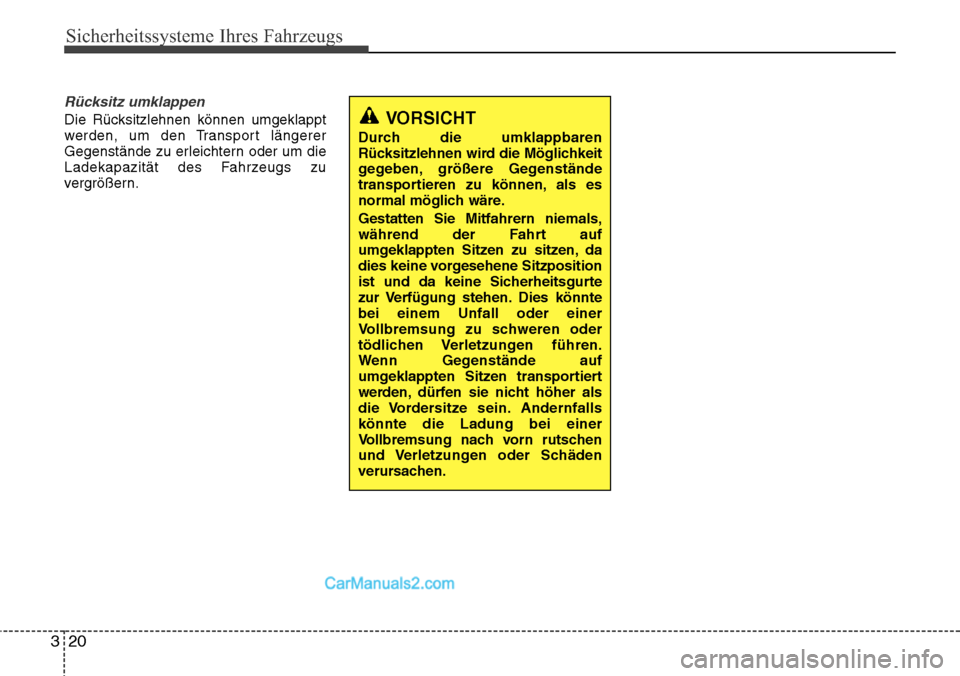

Page 39 of 741
Sicherheitssysteme Ihres Fahrzeugs
20
3
Rücksitz umklappen
Die Rücksitzlehnen können umgeklappt
werden, um den Transport längerer
Gegenstände zu erleichtern oder um die
Ladekapazität des Fahrzeugs zu
vergrößern.VORSICHT
Durch die umklappbaren
Rücksitzlehnen wird die Möglichkeit
gegeben, größere Gegenstände
transportieren zu können, als es
normal möglich wäre.
Gestatten Sie Mitfahrern niemals,
während der Fahrt auf
umgeklappten Sitzen zu sitzen, da
dies keine vorgesehene Sitzposition
ist und da keine Sicherheitsgurte
zur Verfügung stehen. Dies könnte
bei einem Unfall oder einer
Vollbremsung zu schweren oder
tödlichen Verletzungen führen.
Wenn Gegenstände auf
umgeklappten Sitzen transportiert
werden, dürfen sie nicht höher als
die Vordersitze sein. Andernfalls
könnte die Ladung bei einer
Vollbremsung nach vorn rutschen
und Verletzungen oder Schäden
verursachen.

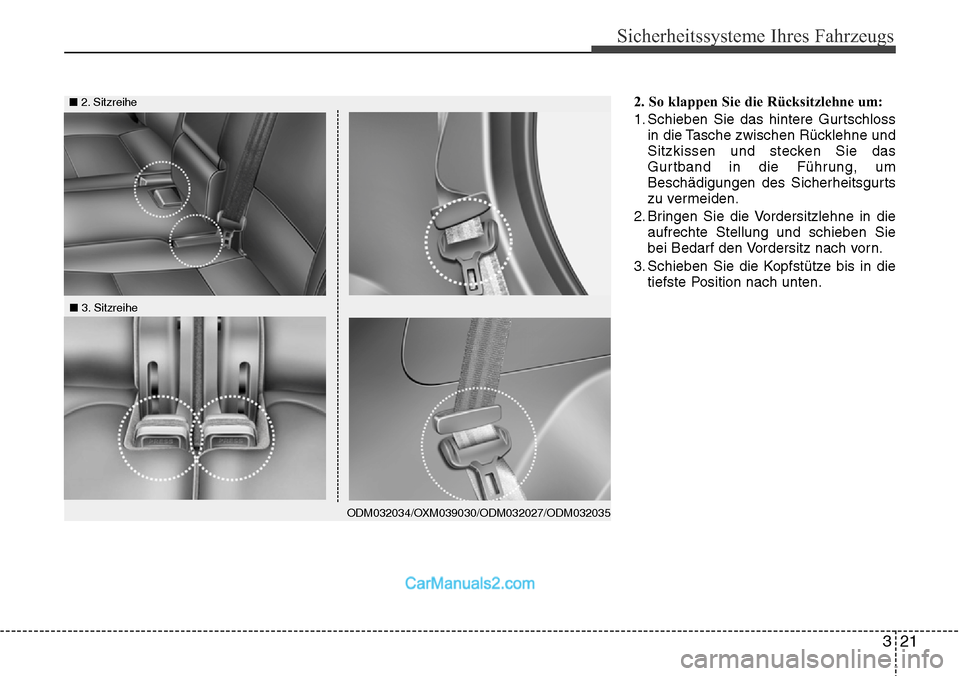

Page 40 of 741
321
Sicherheitssysteme Ihres Fahrzeugs
2. So klappen Sie die Rücksitzlehne um:
1. Schieben Sie das hintere Gurtschlossin die Tasche zwischen Rücklehne und
Sitzkissen und stecken Sie das
Gurtband in die Führung, um
Beschädigungen des Sicherheitsgurts
zu vermeiden.
2. Bringen Sie die Vordersitzlehne in die aufrechte Stellung und schieben Sie
bei Bedarf den Vordersitz nach vorn.
3. Schieben Sie die Kopfstütze bis in die tiefste Position nach unten.■ 2. Sitzreihe
ODM032034/OXM039030/ODM032027/ODM032035
■3. Sitzreihe
