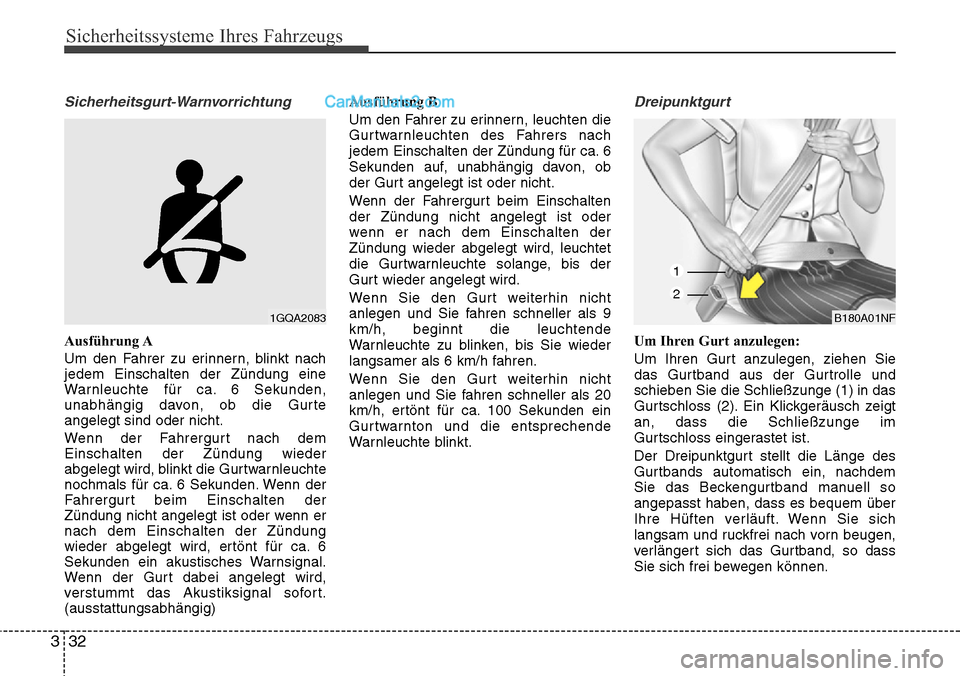

Sicherheitssysteme Ihres Fahrzeugs
32
3
Sicherheitsgurt-Warnvorrichtung
Ausführung A
Um den Fahrer zu erinnern, blinkt nach
jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurte
angelegt sind oder nicht.
Wenn der Fahrergurt nach dem
Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden. Wenn der
Fahrergurt beim Einschalten der
Zündung nicht angelegt ist oder wenn er
nach dem Einschalten der Zündung
wieder abgelegt wird, ertönt für ca. 6
Sekunden ein akustisches Warnsignal.
Wenn der Gurt dabei angelegt wird,
verstummt das Akustiksignal sofort.
(ausstattungsabhängig) Ausführung B
Um den Fahrer zu erinnern, leuchten die
Gurtwarnleuchten des Fahrers nach
jedem Einschalten der Zündung für ca. 6
Sekunden auf, unabhängig davon, ob
der Gurt angelegt ist oder nicht.
Wenn der Fahrergurt beim Einschalten
der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, leuchtet
die Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 9
km/h, beginnt die leuchtende
Warnleuchte zu blinken, bis Sie wieder
langsamer als 6 km/h fahren.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 20
km/h, ertönt für ca. 100 Sekunden ein
Gurtwarnton und die entsprechende
Warnleuchte blinkt.
Dreipunktgurt
Um Ihren Gurt anzulegen:
Um Ihren Gurt anzulegen, ziehen Sie
das Gurtband aus der Gurtrolle und
schieben Sie die Schließzunge (1) in das
Gurtschloss (2). Ein Klickgeräusch zeigt
an, dass die Schließzunge im
Gurtschloss eingerastet ist.
Der Dreipunktgurt stellt die Länge des
Gurtbands automatisch ein, nachdem
Sie das Beckengurtband manuell so
angepasst haben, dass es bequem über
Ihre Hüften verläuft. Wenn Sie sich
langsam und ruckfrei nach vorn beugen,
verlängert sich das Gurtband, so dass
Sie sich frei bewegen können.
1GQA2083B180A01NF
1
2

333

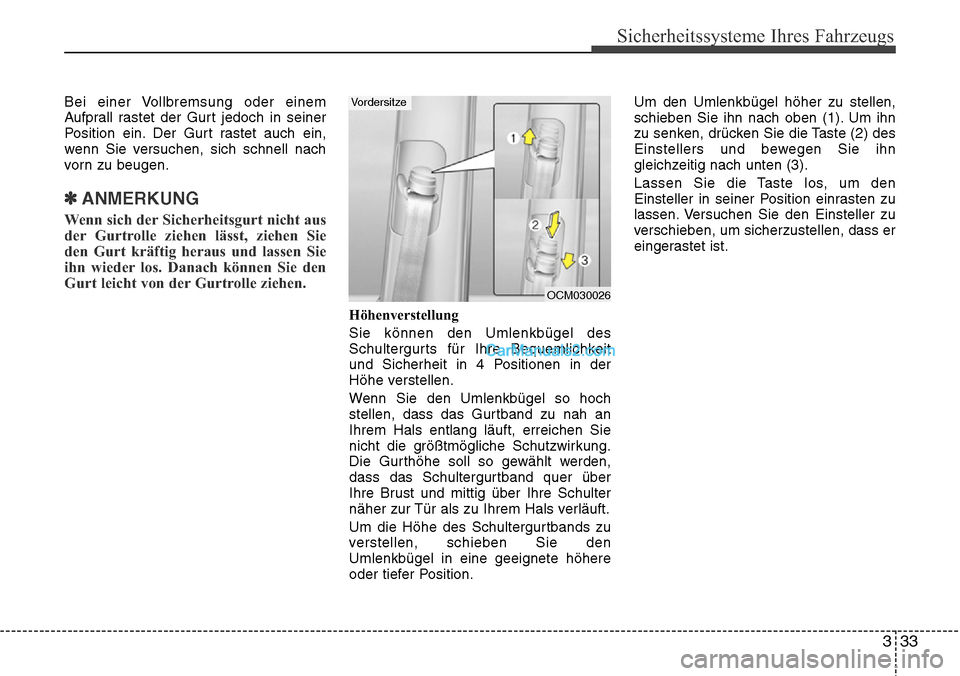

Sicherheitssysteme Ihres Fahrzeugs
Bei einer Vollbremsung oder einem
Aufprall rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch ein,
wenn Sie versuchen, sich schnell nach
vorn zu beugen.
✽ANMERKUNG
Wenn sich der Sicherheitsgurt nicht aus
der Gurtrolle ziehen lässt, ziehen Sie
den Gurt kräftig heraus und lassen Sie
ihn wieder los. Danach können Sie den
Gurt leicht von der Gurtrolle ziehen.
Höhenverstellung
Sie können den Umlenkbügel des
Schultergurts für Ihre Bequemlichkeit
und Sicherheit in 4 Positionen in der
Höhe verstellen.
Wenn Sie den Umlenkbügel so hoch
stellen, dass das Gurtband zu nah an
Ihrem Hals entlang läuft, erreichen Sie
nicht die größtmögliche Schutzwirkung.
Die Gurthöhe soll so gewählt werden,
dass das Schultergurtband quer über
Ihre Brust und mittig über Ihre Schulter
näher zur Tür als zu Ihrem Hals verläuft.
Um die Höhe des Schultergurtbands zu
verstellen, schieben Sie den
Umlenkbügel in eine geeignete höhere
oder tiefer Position.Um den Umlenkbügel höher zu stellen,
schieben Sie ihn nach oben (1). Um ihn
zu senken, drücken Sie die Taste (2) des
Einstellers und bewegen Sie ihn
gleichzeitig nach unten (3).
Lassen Sie die Taste los, um den
Einsteller in seiner Position einrasten zu
lassen. Versuchen Sie den Einsteller zu
verschieben, um sicherzustellen, dass er
eingerastet ist.
OCM030026
Vordersitze

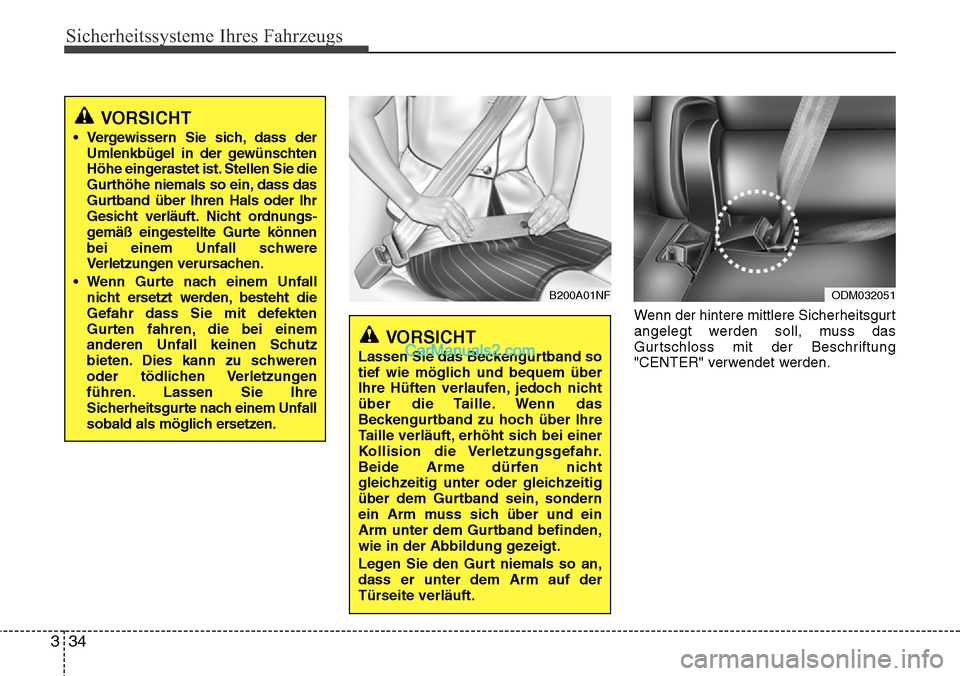

Sicherheitssysteme Ihres Fahrzeugs
34
3
Wenn der hintere mittlere Sicherheitsgurt
angelegt werden soll, muss das
Gurtschloss mit der Beschriftung
"CENTER" verwendet werden.
VORSICHT
• Vergewissern Sie sich, dass der
Umlenkbügel in der gewünschten
Höhe eingerastet ist. Stellen Sie die
Gurthöhe niemals so ein, dass das
Gurtband über Ihren Hals oder Ihr
Gesicht verläuft. Nicht ordnungs -
gemäß eingestellte Gurte können
bei einem Unfall sc hwere
V

erletzungen verursachen.
• Wenn Gurte nach einem Unfall nicht ersetzt werden, besteht die
Gefahr dass Sie mit defekten
Gurten fahren, die bei einem
anderen Unfall keinen Schutz
bieten. Dies kann zu schweren
oder tödlichen Verletzungen
führen. Lassen Sie Ihre
Sicherheitsgurte nach einem Unfall
sobald als möglich ersetzen.
B200A01NF
VORSICHT
Lassen Sie das Beckengurtband so
tief wie möglich und bequem über
Ihre Hüften verlaufen, jedoch nicht
über die Taille. Wenn das
Beckengurtband zu hoch über Ihre
Taille verläuft, erhöht sich bei einer
Kollision die Verletzungsgefahr.
Beide Arme dürfen nicht
gleichzeitig unter oder gleichzeitig
über dem Gurtband sein, sondern
ein Arm muss sich über und ein
Arm unter dem Gurtband befinden,
wie in der Abbildung gezeigt.
Legen Sie den Gurt niemals so an,
dass er unter dem Arm auf der
Türseite verläuft.
ODM032051

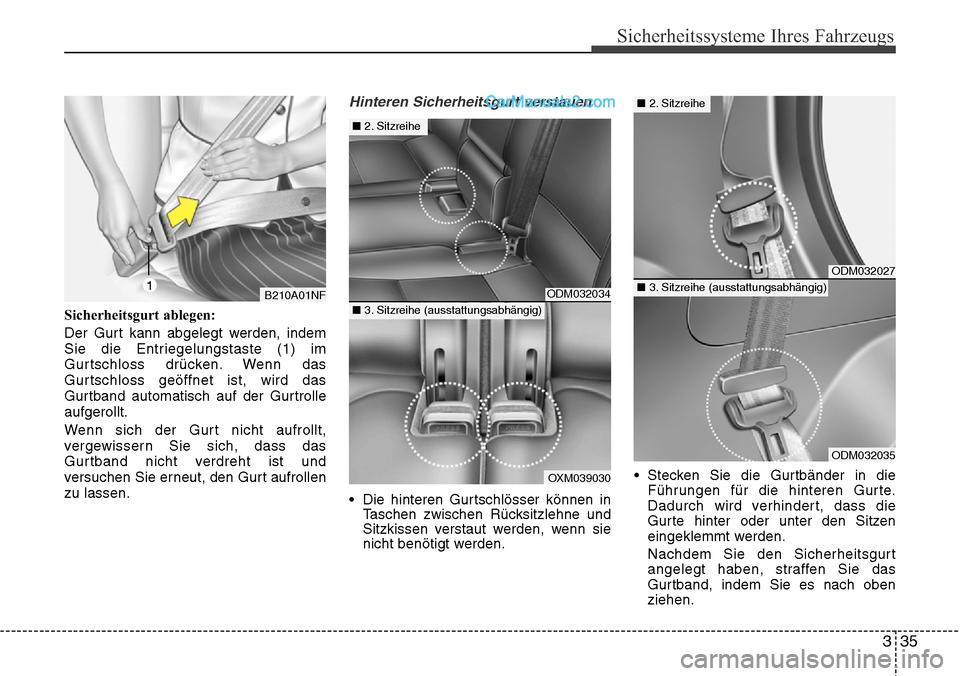

335
Sicherheitssysteme Ihres Fahrzeugs
Sicherheitsgurt ablegen:
Der Gurt kann abgelegt werden, indem
Sie die Entriegelungstaste (1) im
Gurtschloss drücken. Wenn das
Gurtschloss geöffnet ist, wird das
Gurtband automatisch auf der Gurtrolle
aufgerollt.
Wenn sich der Gurt nicht aufrollt,
vergewissern Sie sich, dass das
Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurt aufrollen
zu lassen.
Hinteren Sicherheitsgurt verstauen
• Die hinteren Gurtschlösser können inTaschen zwischen Rücksitzlehne und
Sitzkissen verstaut werden, wenn sie
nicht benötigt werden. • Stecken Sie die Gurtbänder in die
Führungen für die hinteren Gurte.
Dadurch wird verhindert, dass die
Gurte hinter oder unter den Sitzen
eingeklemmt werden.
Nachdem Sie den Sicherheitsgurt
angelegt haben, straffen Sie das
Gurtband, indem Sie es nach oben
ziehen.
B210A01NF1ODM032034
OXM039030
■ 2. Sitzreihe
■3. Sitzreihe (ausstattungsabhängig)
ODM032027
ODM032035
■2. Sitzreihe
■3. Sitzreihe (ausstattungsabhängig)

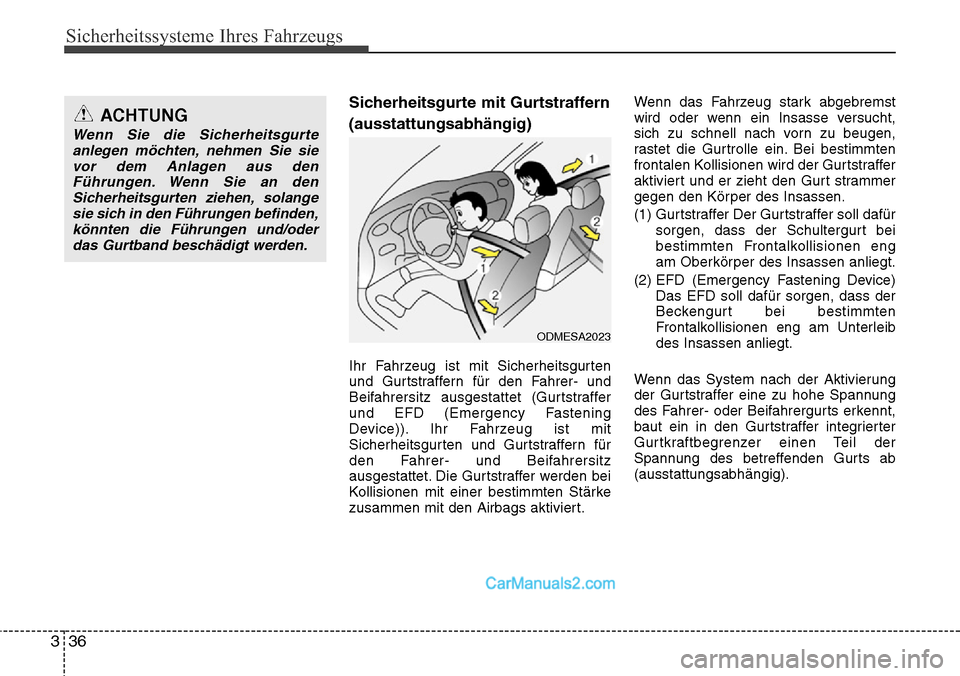

Sicherheitssysteme Ihres Fahrzeugs
36
3
Sicherheitsgurte mit Gurtstraffern
(ausstattungsabhängig)
Ihr Fahrzeug ist mit Sicherheitsgurten
und Gurtstraffern für den Fahrer- und
Beifahrersitz ausgestattet (Gurtstraffer
und EFD (Emergency Fastening
Device)). Ihr Fahrzeug ist mit
Sicherheitsgurten und Gurtstraffern für
den Fahrer- und Beifahrersitz
ausgestattet. Die Gurtstraffer werden bei
Kollisionen mit einer bestimmten Stärke
zusammen mit den Airbags aktiviert. Wenn das Fahrzeug stark abgebremst
wird oder wenn ein Insasse versucht,
sich zu schnell nach vorn zu beugen,
rastet die Gurtrolle ein. Bei bestimmten
frontalen Kollisionen wird der Gurtstraffer
aktiviert und er zieht den Gurt strammer
gegen den Körper des Insassen.
(1) Gurtstraffer Der Gurtstraffer soll dafür
sorgen, dass der Schultergurt bei
bestimmten Frontalkollisionen eng
am Oberkörper des Insassen anliegt.
(2) EFD (Emergency Fastening Device) Das EFD soll dafür sorgen, dass der
Beckengurt bei bestimmten
Frontalkollisionen eng am Unterleib
des Insassen anliegt.
Wenn das System nach der Aktivierung
der Gurtstraffer eine zu hohe Spannung
des Fahrer- oder Beifahrergurts erkennt,
baut ein in den Gurtstraffer integrierter
Gurtkraftbegrenzer einen Teil der
Spannung des betreffenden Gurts ab
(ausstattungsabhängig).
ACHTUNG
Wenn Sie die Sicherheitsgurte anlegen möchten, nehmen Sie sievor dem Anlagen aus denFührungen. Wenn Sie an denSicherheitsgurten ziehen, solange sie sich in den Führungen befinden,könnten die Führungen und/oderdas Gurtband beschädigt werden.
ODMESA2023

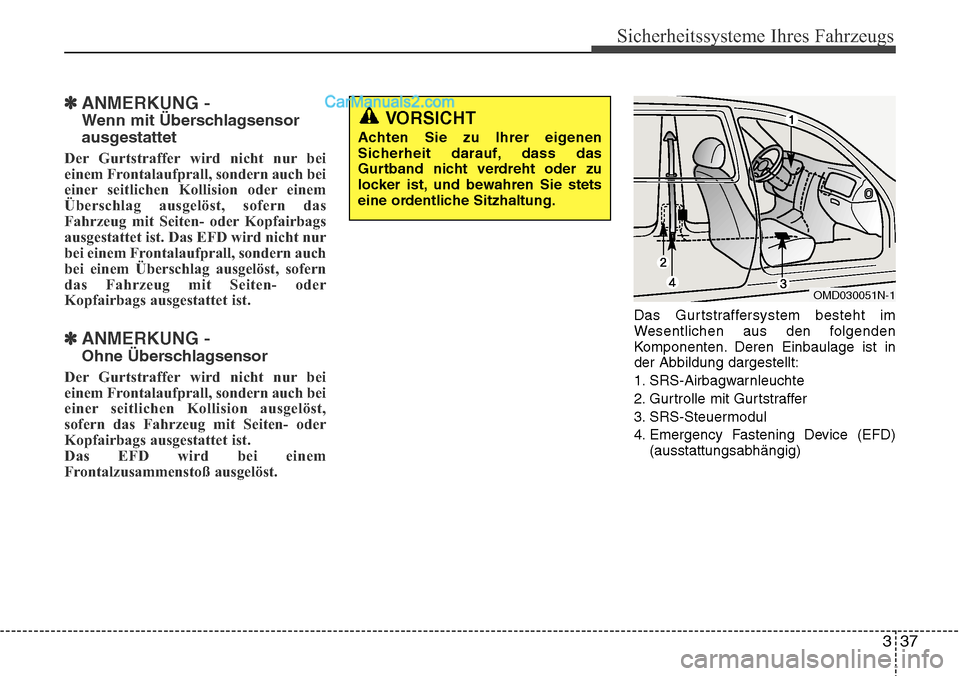

337
Sicherheitssysteme Ihres Fahrzeugs
✽ANMERKUNG -
Wenn mit Überschlagsensor
ausgestattet
Der Gurtstraffer wird nicht nur bei
einem Frontalaufprall, sondern auch bei
einer seitlichen Kollision oder einem
Überschlag ausgelöst, sofern das
Fahrzeug mit Seiten- oder Kopfairbags
ausgestattet ist. Das EFD wird nicht nur
bei einem Frontalaufprall, sondern auch
bei einem Überschlag ausgelöst, sofern
das Fahrzeug mit Seiten- oder
Kopfairbags ausgestattet ist.
✽ANMERKUNG -
Ohne Überschlagsensor
Der Gurtstraffer wird nicht nur bei
einem Frontalaufprall, sondern auch bei
einer seitlichen Kollision ausgelöst,
sofern das Fahrzeug mit Seiten- oder
Kopfairbags ausgestattet ist.
Das EFD wird bei einem
Frontalzusammenstoß ausgelöst.
Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist in
der Abbildung dargestellt:
1. SRS-Airbagwarnleuchte
2. Gurtrolle mit Gurtstraffer
3. SRS-Steuermodul
4. Emergency Fastening Device (EFD)(ausstattungsabhängig)
VORSICHT
Achten Sie zu Ihrer eigenen
Sicherheit darauf, dass das
Gurtband nicht verdreht oder zu
locker ist, und bewahren Sie stets
eine ordentliche Sitzhaltung.
OMD030051N-1

Sicherheitssysteme Ihres Fahrzeugs
38
3

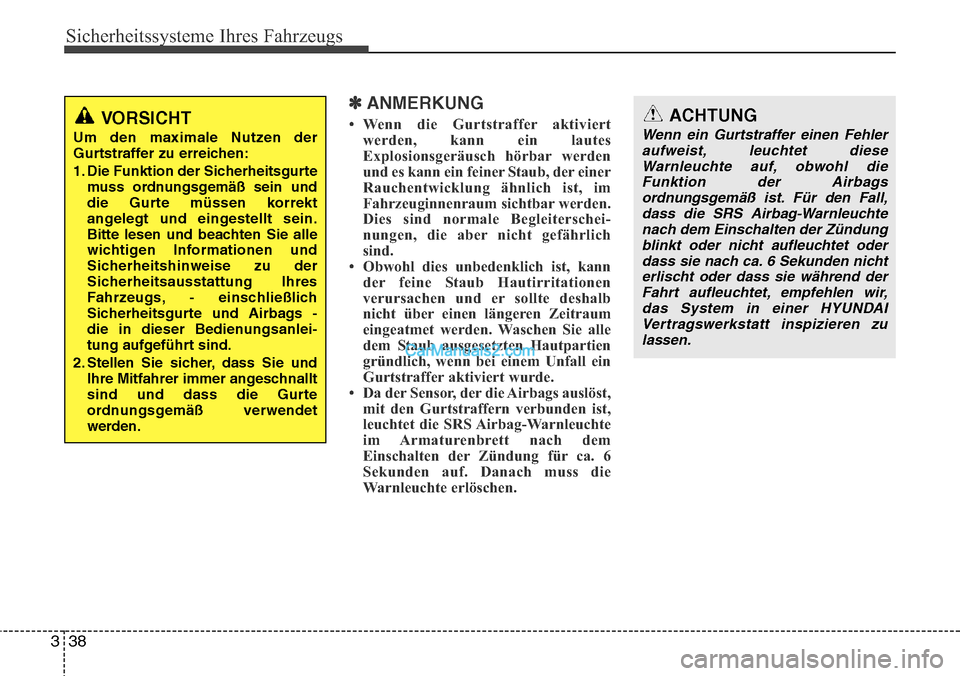

✽ANMERKUNG
• Wenn die Gurtstraffer aktiviert
werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der einer
Rauchentwicklung ähnlich ist, im
Fahrzeuginnenraum sichtbar werden.
Dies sind normale Begleiterschei-
nungen, die aber nicht gefährlich
sind.
• Obwohl dies unbedenklich ist, kann der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden. Waschen Sie alle
dem Staub ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall ein
Gurtstraffer aktiviert wurde.
• Da der Sensor, der die Airbags auslöst, mit den Gurtstraffern verbunden ist,
leuchtet die SRS Airbag-Warnleuchte
im Armaturenbrett nach dem
Einschalten der Zündung für ca. 6
Sekunden auf. Danach muss die
Warnleuchte erlöschen.ACHTUNG
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet dieseWarnleuchte auf, obwohl die Funktion der Airbagsordnungsgemäß ist. Für den Fall,dass die SRS Airbag-Warnleuchte nach dem Einschalten der Zündungblinkt oder nicht aufleuchtet oder dass sie nach ca. 6 Sekunden nichterlischt oder dass sie während der Fahrt aufleuchtet, empfehlen wir,das System in einer HYUNDAIVertragswerkstatt inspizieren zulassen.VORSICHT
Um den maximale Nutzen der
Gurtstraffer zu erreichen:
1. Die Funktion der Sicherheitsgurte muss ordnungsgemäß sein und
die Gurte müssen korrekt
angelegt und eingestellt sein.
Bitte lesen und beachten Sie alle
wichtigen Informationen und
Sicherheitshinweise zu der
Sicherheitsausstattung Ihres
Fahrzeugs, - einschließlich
Sicherheitsgurte und Airbags -
die in dieser Bedienungsanlei-
tung aufgeführt sind.
2. Stellen Sie sic

her, dass Sie und
Ihre Mitfahrer immer angeschnallt
sind und dass die Gurte
ordnungsgemäß verwendet
werden.

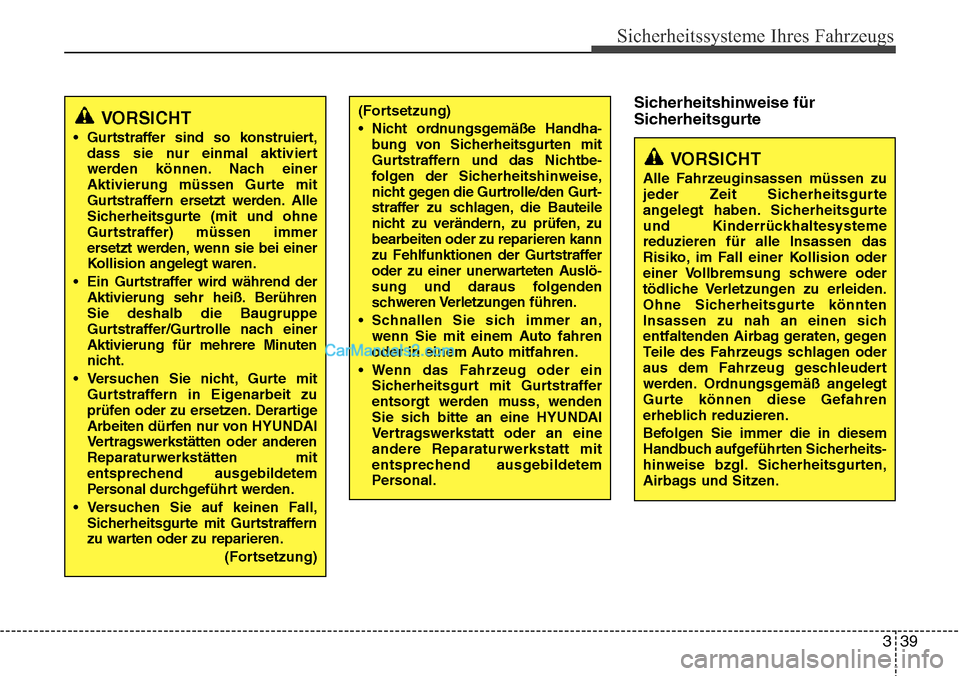

339
Sicherheitssysteme Ihres Fahrzeugs
Sicherheitshinweise für
Sicherheitsgurte
VORSICHT
• Gurtstraffer sind so konstruiert,dass sie nur einmal aktiviert
werden können. Nach einer
Aktivierung müssen Gurte mit
Gurtstraffern ersetzt werden. Alle
Sicherheitsgurte (mit und ohne
Gurtstraffer) müssen immer
ersetzt werden, wenn sie bei einer
Kollision angelegt waren.
• Ein Gurtstraffer wird während der Aktivierung sehr heiß. Berühren
Sie deshalb die Baugruppe
Gurtstraffer/Gurtrolle nach einer
Aktivierung für mehrere Minuten
nicht.
• Versuchen Sie nicht, Gurte mit Gurtstraffern in Eigenarbeit zu
prüfen oder zu ersetzen. Derartige
Arbeiten dürfen nur von HYUNDAI
Vertragswerkstätten oder anderen
Reparaturwerkstätten mit
entsprechend ausgebildetem
Personal durchgeführt werden.
• Versuchen Sie auf keinen Fall, Sicherheitsgurte mit Gurtstraffern
zu warten oder zu reparieren.
(Fortsetzung)
(Fortsetzung)
• Nicht ordnungsgemäße Handha -
bung von Sicherheitsgurten mit
Gur tstraff

ern und das Nichtbe -
folgen der Sicherheitshinweise,
nic ht g

egen die Gurtrolle/den Gurt-
straffer zu schlagen, die Bauteile
nic ht zu verändern,

zu prüfen, zu
bearbeiten oder zu reparieren kann
zu Fehlfunktionen der Gurtstraffer
oder zu einer unerwarteten Auslö -
sung und daraus folgenden
sc hweren V

erletzungen führen.
• Schnallen Sie sich immer an, wenn Sie mit einem Auto fahren
oder in einem Auto mitfahren.
• Wenn das Fahrzeug oder ein Sicherheitsgurt mit Gurtstraffer
entsorgt werden muss, wenden
Sie sich bitte an eine HYUNDAI
Vertragswerkstatt oder an eine
andere Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal.
VORSICHT
Alle Fahrzeuginsassen müssen zu
jeder Zeit Sicherheitsgurte
angelegt haben. Sicherheitsgurte
und Kinderrückhaltesysteme
reduzieren für alle Insassen das
Risiko, im Fall einer Kollision oder
einer Vollbremsung schwere oder
tödliche Verletzungen zu erleiden.
Ohne Sicherheitsgurte könnten
Insassen zu nah an einen sich
entfaltenden Airbag geraten, gegen
Teile des Fahrzeugs schlagen oder
aus dem Fahrzeug geschleudert
werden. Ordnungsgemäß angelegt
Gurte können diese Gefahren
erheblich reduzieren.
Befolgen Sie immer die in diesem
Handbuch aufgeführten Sicherheits -
hinweise bzgl. Sicherheitsgurten,
Airba gs und Sitz

en.

Sicherheitssysteme Ihres Fahrzeugs
40
3

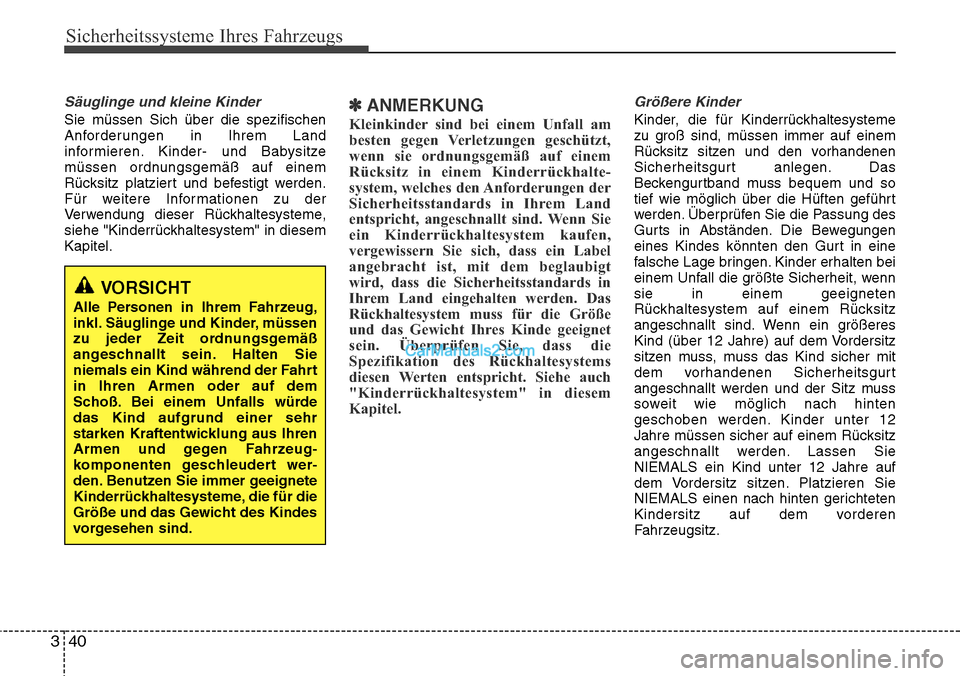

Säuglinge und kleine Kinder
Sie müssen Sich über die spezifischen
Anforderungen in Ihrem Land
informieren. Kinder- und Babysitze
müssen ordnungsgemäß auf einem
Rücksitz platziert und befestigt werden.
Für weitere Informationen zu der
Verwendung dieser Rückhaltesysteme,
siehe "Kinderrückhaltesystem" in diesem
Kapitel.✽ANMERKUNG
Kleinkinder sind bei einem Unfall am
besten gegen Verletzungen geschützt,
wenn sie ordnungsgemäß auf einem
Rücksitz in einem Kinderrückhalte-
system, welches den Anforderungen der
Sicherheitsstandards in Ihrem Land
entspricht, angeschnallt sind. Wenn Sie
ein Kinderrückhaltesystem kaufen,
vergewissern Sie sich, dass ein Label
angebracht ist, mit dem beglaubigt
wird, dass die Sicherheitsstandards in
Ihrem Land eingehalten werden. Das
Rückhaltesystem muss für die Größe
und das Gewicht Ihres Kinde geeignet
sein. Überprüfen Sie, dass die
Spezifikation des Rückhaltesystems
diesen Werten entspricht. Siehe auch
"Kinderrückhaltesystem" in diesem
Kapitel.
Größere Kinder
Kinder, die für Kinderrückhaltesysteme
zu groß sind, müssen immer auf einem
Rücksitz sitzen und den vorhandenen
Sicherheitsgurt anlegen. Das
Beckengurtband muss bequem und so
tief wie möglich über die Hüften geführt
werden. Überprüfen Sie die Passung des
Gurts in Abständen. Die Bewegungen
eines Kindes könnten den Gurt in eine
falsche Lage bringen. Kinder erhalten bei
einem Unfall die größte Sicherheit, wenn
sie in einem geeigneten
Rückhaltesystem auf einem Rücksitz
angeschnallt sind. Wenn ein größeres
Kind (über 12 Jahre) auf dem Vordersitz
sitzen muss, muss das Kind sicher mit
dem vorhandenen Sicherheitsgurt
angeschnallt werden und der Sitz muss
soweit wie möglich nach hinten
geschoben werden. Kinder unter 12
Jahre müssen sicher auf einem Rücksitz
angeschnallt werden. Lassen Sie
NIEMALS ein Kind unter 12 Jahre auf
dem Vordersitz sitzen. Platzieren Sie
NIEMALS einen nach hinten gerichteten
Kindersitz auf dem vorderen
Fahrzeugsitz.
VORSICHT
Alle Personen in Ihrem Fahrzeug,
inkl. Säuglinge und Kinder, müssen
zu jeder Zeit ordnungsgemäß
angeschnallt sein. Halten Sie
niemals ein Kind während der Fahrt
in Ihren Armen oder auf dem
Schoß. Bei einem Unfalls würde
das Kind aufgrund einer sehr
starken Kraftentwicklung aus Ihren
Armen und gegen Fahrzeug -
komponenten geschleudert wer -
den. Benutzen Sie immer geeignete
Kinderrüc khaltesysteme

, die für die
Größe und das Gewicht des Kindes
vorgesehen sind.

341
Sicherheitssysteme Ihres Fahrzeugs

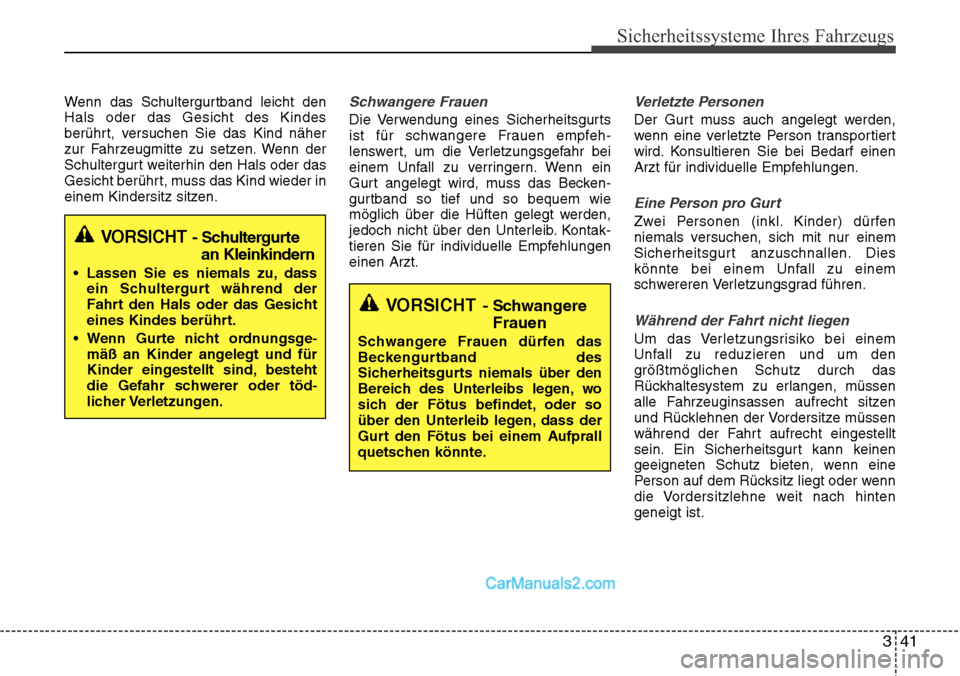

Wenn das Schultergurtband leicht den
Hals oder das Gesicht des Kindes
berührt, versuchen Sie das Kind näher
zur Fahrzeugmitte zu setzen. Wenn der
Schultergurt weiterhin den Hals oder das
Gesicht berührt, muss das Kind wieder in
einem Kindersitz sitzen.Schwangere Frauen
Die Verwendung eines Sicherheitsgurts
ist für schwangere Frauen empfeh-
lenswert, um die Verletzungsgefahr bei
einem Unfall zu verringern. Wenn ein
Gurt angelegt wird, muss das Becken-
gurtband so tief und so bequem wie
möglich über die Hüften gelegt werden,
jedoch nicht über den Unterleib. Kontak-
tieren Sie für individuelle Empfehlungen
einen Arzt.
Verletzte Personen
Der Gurt muss auch angelegt werden,
wenn eine verletzte Person transportiert
wird. Konsultieren Sie bei Bedarf einen
Arzt für individuelle Empfehlungen.
Eine Person pro Gurt
Zwei Personen (inkl. Kinder) dürfen
niemals versuchen, sich mit nur einem
Sicherheitsgurt anzuschnallen. Dies
könnte bei einem Unfall zu einem
schwereren Verletzungsgrad führen.
Während der Fahrt nicht liegen
Um das Verletzungsrisiko bei einem
Unfall zu reduzieren und um den
größtmöglichen Schutz durch das
Rückhaltesystem zu erlangen, müssen
alle Fahrzeuginsassen aufrecht sitzen
und Rücklehnen der Vordersitze müssen
während der Fahrt aufrecht eingestellt
sein. Ein Sicherheitsgurt kann keinen
geeigneten Schutz bieten, wenn eine
Person auf dem Rücksitz liegt oder wenn
die Vordersitzlehne weit nach hinten
geneigt ist.
VORSICHT- Schultergurtean Kleinkindern
• Lassen Sie es niemals zu, dass
ein Schultergurt während der
Fahrt den Hals oder das Gesicht
eines Kindes berührt.
• Wenn Gurte nicht ordnungsge -
mäß an Kinder angelegt und für
Kinder eing
estellt sind, besteht
die Gefahr schwerer oder töd-
licher Verletzungen.
VORSICHT- Schwangere Frauen
Schwangere Frauen dürfen das
Beckengurtband des
Sicherheitsgurts niemals über den
Bereich des Unterleibs legen, wo
sich der Fötus befindet, oder so
über den Unterleib legen, dass der
Gurt den Fötus bei einem Aufprall
quetschen könnte.
