Hyundai H-1 (Grand Starex) 2008 Betriebsanleitung (in German)

755
Wartung

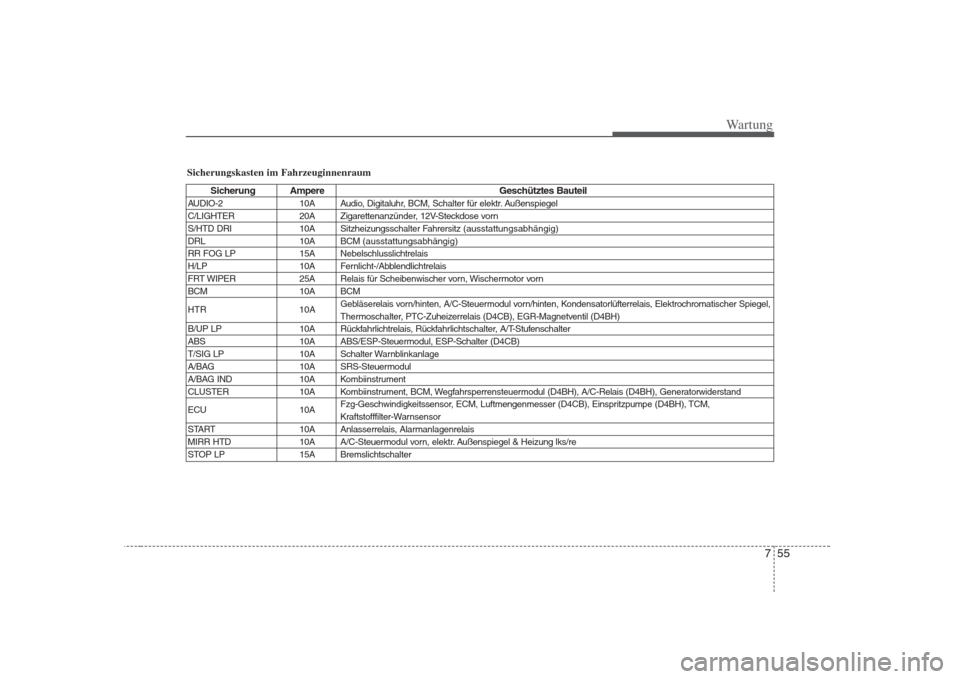

Sicherungskasten im Fahrzeuginnenraum
Sicherung AmpereGeschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter

Wartung
56
7

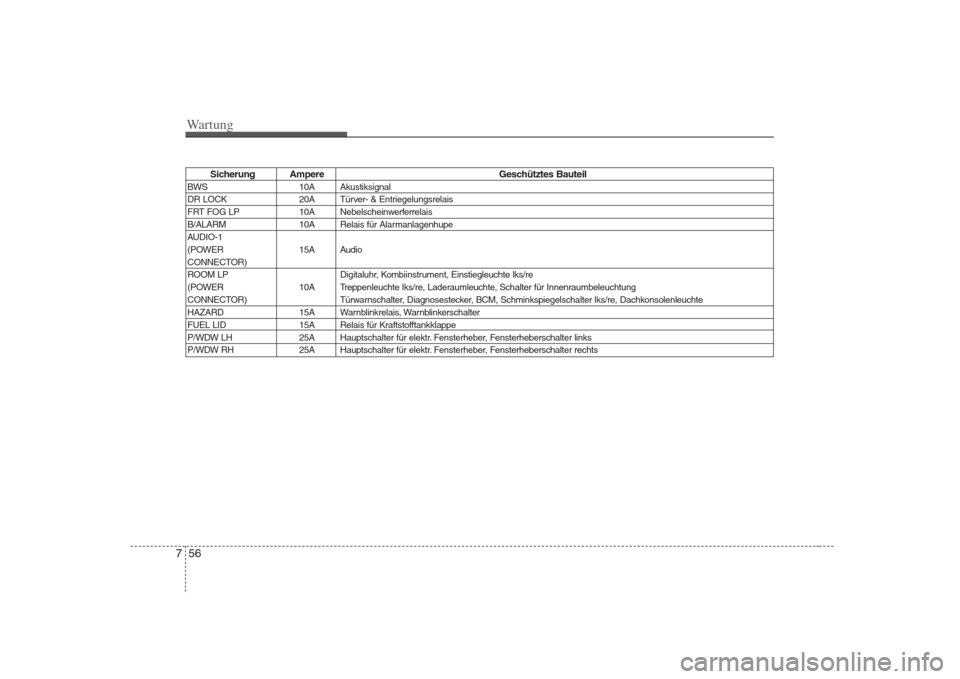

Sicherung Ampere Geschütztes Bauteil
BWS 10A Akustiksignal
DR LOCK 20A Türver- & Entriegelungsrelais
FRT FOG LP 10A Nebelscheinwerferrelais
B/ALARM 10A Relais für Alarmanlagenhupe
AUDIO-1
(POWER 15A Audio
CONNECTOR)
ROOM LP Digitaluhr, Kombiinstrument, Einstiegleuchte lks/re
(POWER 10A Treppenleuchte lks/re, Laderaumleuchte, Schalter für Innenraumbeleuchtung
CONNECTOR) Türwarnschalter, Diagnosestecker, BCM, Schminkspiegelschalter lks/re, Dachkonsolenleuchte
HAZARD 15A Warnblinkrelais, Warnblinkerschalter
FUEL LID 15A Relais für Kraftstofftankklappe
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter rechts

757
Wartung

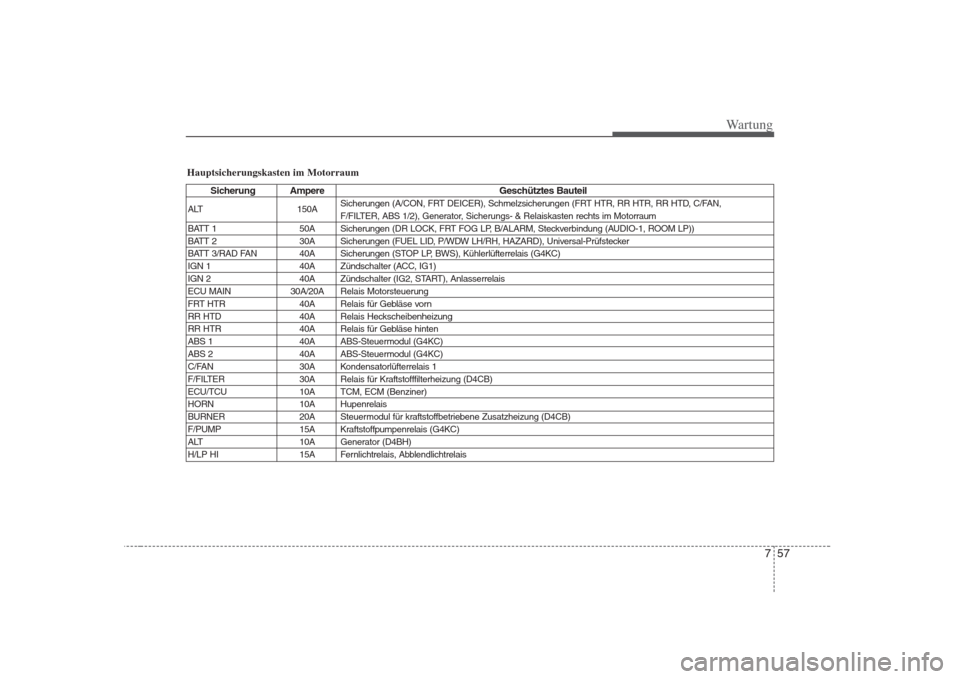

Hauptsicherungskasten im Motorraum
Sicherung AmpereGeschütztes Bauteil
ALT 150A Sicherungen (A/CON, FRT DEICER), Schmelzsicherungen (FRT HTR, RR HTR, RR HTD, C/FAN,
F/FILTER, ABS 1/2), Generator, Sicherungs- & Relaiskasten rechts im Motorraum
BATT 1 50A Sicherungen (DR LOCK, FRT FOG LP, B/ALARM, Steckverbindung (AUDIO-1, ROOM LP))
BATT 2 30A Sicherungen (FUEL LID, P/WDW LH/RH, HAZARD), Universal-Prüfstecker
BATT 3/RAD FAN 40A Sicherungen (STOP LP, BWS), Kühlerlüfterrelais (G4KC)
IGN 1 40A Zündschalter (ACC, IG1)
IGN 2 40A Zündschalter (IG2, START), Anlasserrelais
ECU MAIN 30A/20A Relais Motorsteuerung
FRT HTR 40A Relais für Gebläse vorn
RR HTD 40A Relais Heckscheibenheizung
RR HTR 40A Relais für Gebläse hinten
ABS 1 40A ABS-Steuermodul (G4KC)
ABS 2 40A ABS-Steuermodul (G4KC)
C/FAN 30A Kondensatorlüfterrelais 1
F/FILTER 30A Relais für Kraftstofffilterheizung (D4CB)
ECU/TCU 10A TCM, ECM (Benziner)
HORN 10A Hupenrelais
BURNER 20A Steuermodul für kraftstoffbetriebene Zusatzheizung (D4CB)
F/PUMP 15A Kraftstoffpumpenrelais (G4KC)
ALT 10A Generator (D4BH)
H/LP HI 15A Fernlichtrelais, Abblendlichtrelais

Wartung
58
7

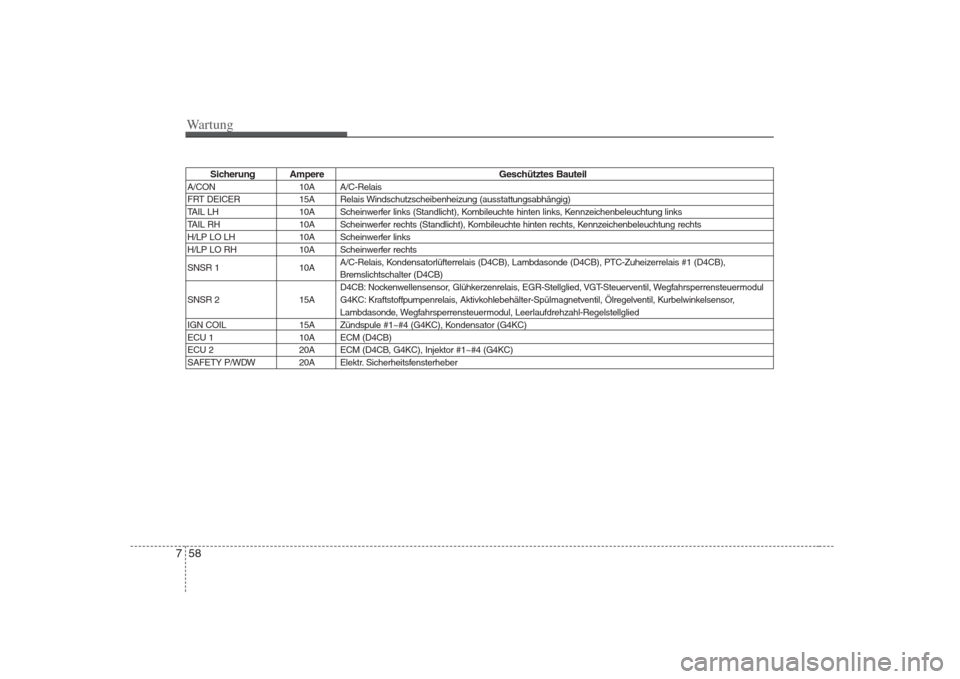

Sicherung Ampere Geschütztes Bauteil
A/CON 10A A/C-Relais
FRT DEICER 15A Relais Windschutzscheibenheizung (ausstattungsabhängig)
TAIL LH 10A Scheinwerfer links (Standlicht), Kombileuchte hinten links, Kennzeichenbeleuchtung links
TAIL RH 10A Scheinwerfer rechts (Standlicht), Kombileuchte hinten rechts, Kennzeichenbeleuchtung rechts
H/LP LO LH 10A Scheinwerfer links
H/LP LO RH 10A Scheinwerfer rechts
SNSR 1 10A A/C-Relais, Kondensatorlüfterrelais (D4CB), Lambdasonde (D4CB), PTC-Zuheizerrelais #1 (D4CB), Bremslichtschalter (D4CB)
D4CB: Nockenwellensensor, Glühkerzenrelais, EGR-Stellglied, VGT-Steuerventil, Wegfahrsperrensteuermodul
SNSR 2 15A G4KC: Kraftstoffpumpenrelais, Aktivkohlebehälter-Spülmagnetventil, Ölregelventil, Kurbelwinkelsensor, Lambdasonde, Wegfahrsperrensteuermodul, Leerlaufdrehzahl-Regelstellglied
IGN COIL 15A Zündspule #1~#4 (G4KC), Kondensator (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Injektor #1~#4 (G4KC)
SAFETY P/WDW 20A Elektr. Sicherheitsfensterheber

759
Wartung

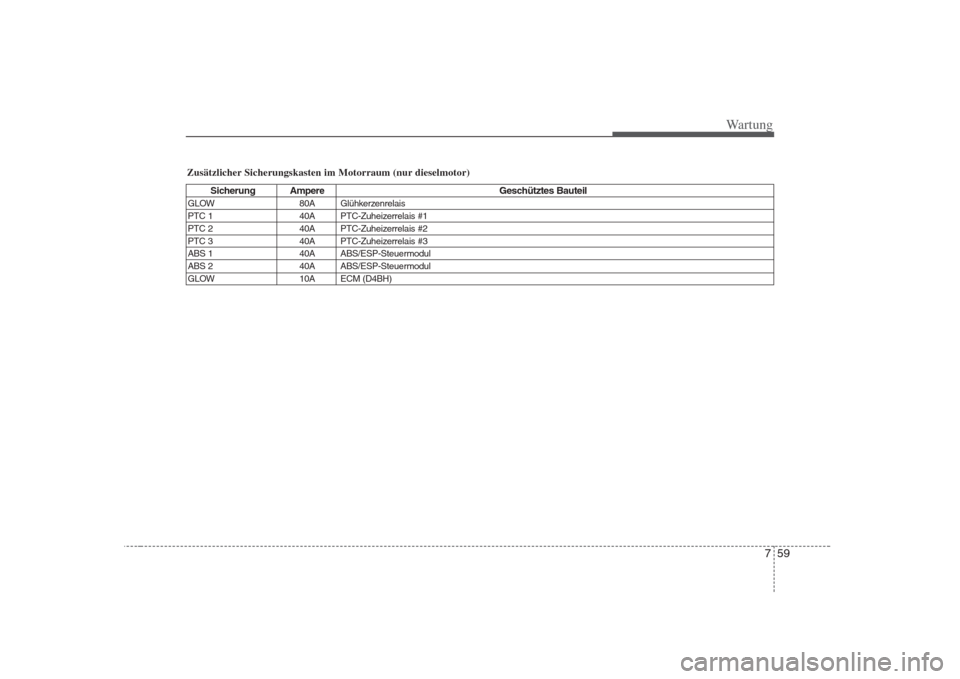

Zusätzlicher Sicherungskasten im Motorraum (nur dieselmotor)
Sicherung AmpereGeschütztes Bauteil
GLOW 80A Glühkerzenrelais
PTC 1 40A PTC-Zuheizerrelais #1
PTC 2 40A PTC-Zuheizerrelais #2
PTC 3 40A PTC-Zuheizerrelais #3
ABS 1 40A ABS/ESP-Steuermodul
ABS 2 40A ABS/ESP-Steuermodul
GLOW 10A ECM (D4BH)

Wartung
60
7

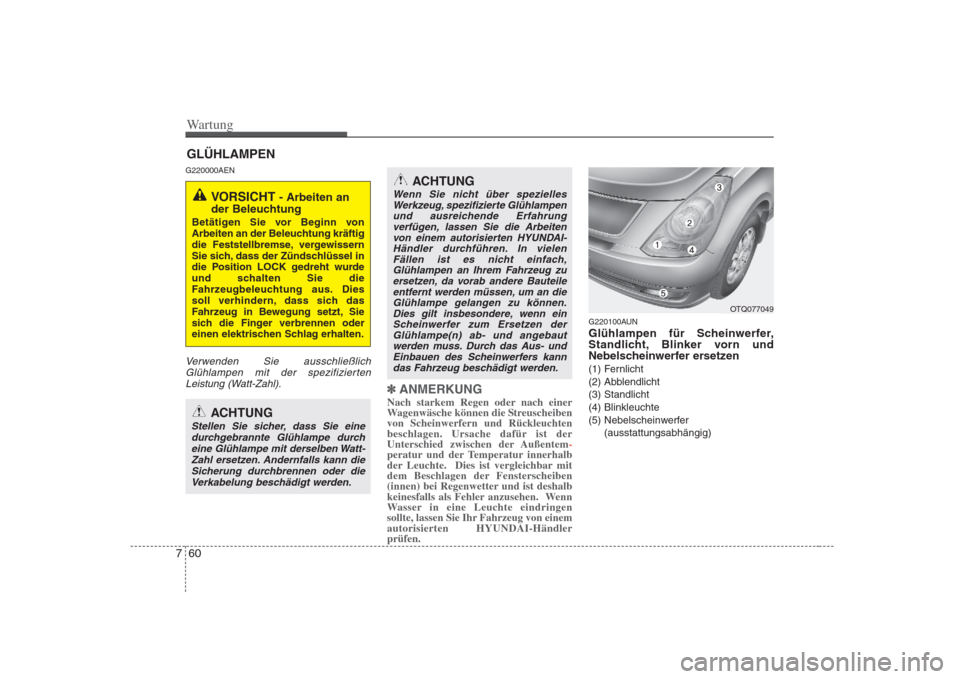

GLÜHLAMPEN
G220000AEN
Verwenden Sie ausschließlich Glühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽✽ ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheibenvon Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem
-peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Wenn
Wasser in eine Leuchte eindringen
sollte, lassen Sie Ihr Fahrzeug von einemautorisierten HYUNDAI-Händlerprüfen.
G220100AUN
Glühlampen für Scheinwerfer,
Standlicht, Blinker vorn und
Nebelscheinwerfer ersetzen
(1) Fernlicht
(2) Abblendlicht(3) Standlicht(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig)
VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder die
Verkabelung beschädigt werden.
ACHTUNG
Wenn Sie nicht über speziellesWerkzeug, spezifizierte Glühlampenund ausreichende Erfahrungverfügen, lassen Sie die Arbeiten
von einem autorisierten HYUNDAI- Händler durchführen. In vielenFällen ist es nicht einfach,Glühlampen an Ihrem Fahrzeug zu ersetzen, da vorab andere Bauteileentfernt werden müssen, um an dieGlühlampe gelangen zu können. Dies gilt insbesondere, wenn einScheinwerfer zum Ersetzen der
Glühlampe(n) ab- und angebaut werden muss. Durch das Aus- undEinbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.
OTQ077049

761
Wartung

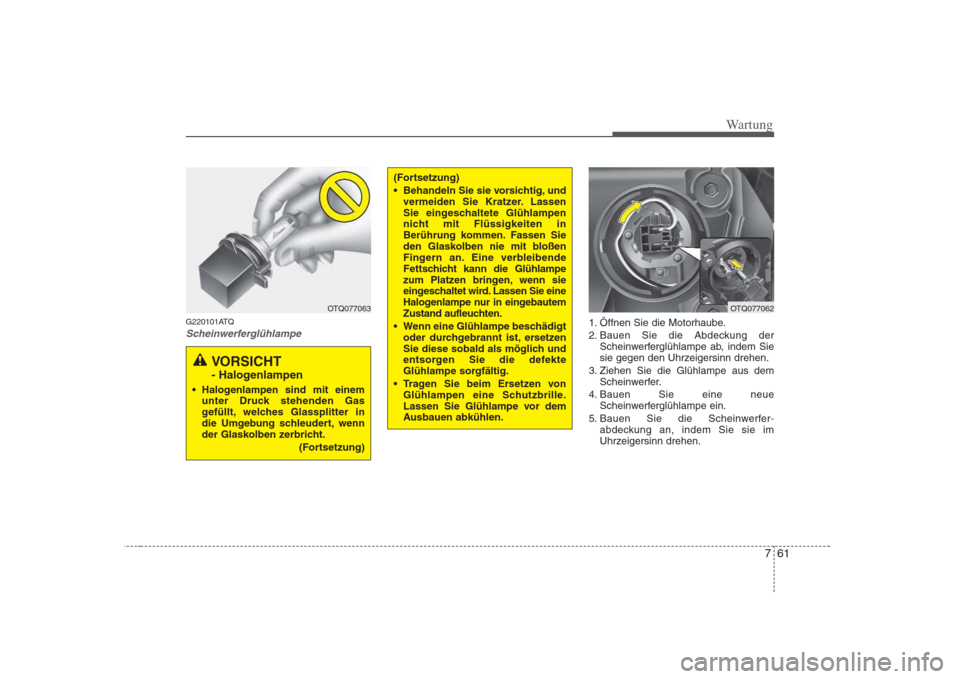

G220101ATQ
Scheinwerferglühlampe1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung derScheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie die Glühlampe aus dem Scheinwerfer.
4. Bauen Sie eine neue Scheinwerferglühlampe ein.
5. Bauen Sie die Scheinwerfer
-abdeckung an, indem Sie sie im
Uhrzeigersinn drehen.
(Fortsetzung)
Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
VORSICHT -
Halogenlampen
Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OTQ077063OTQ077062

Wartung
62
7

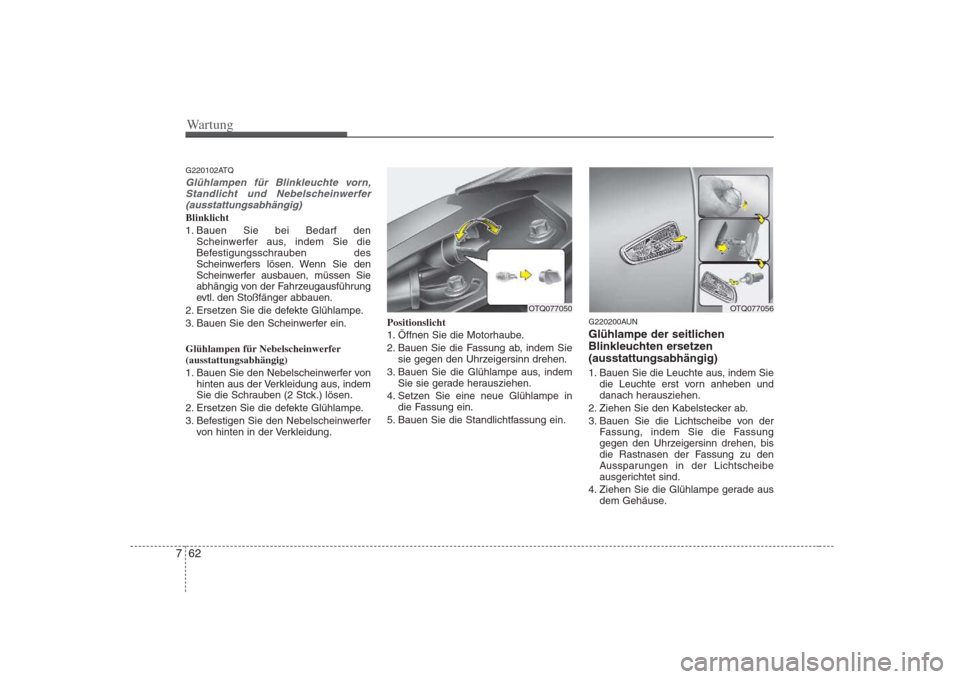

G220102ATQ
Glühlampen für Blinkleuchte vorn,
Standlicht und Nebelscheinwerfer(ausstattungsabhängig)
Blinklicht
1. Bauen Sie bei Bedarf den Scheinwerfer aus, indem Sie die
Befestigungsschrauben des
Scheinwerfers lösen. Wenn Sie den
Scheinwerfer ausbauen, müssen Sie
abhängig von der Fahrzeugausführung
evtl. den Stoßfänger abbauen.
2. Ersetzen Sie die defekte Glühlampe.
3. Bauen Sie den Scheinwerfer ein.
Glühlampen für Nebelscheinwerfer (ausstattungsabhängig)
1. Bauen Sie den Nebelscheinwerfer von hinten aus der Verkleidung aus, indem
Sie die Schrauben (2 Stck.) lösen.
2. Ersetzen Sie die defekte Glühlampe.
3. Befestigen Sie den Nebelscheinwerfer von hinten in der Verkleidung. Positionslicht
1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Fassung ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Bauen Sie die Glühlampe aus, indem Sie sie gerade herausziehen.
4. Setzen Sie eine neue Glühlampe in die Fassung ein.
5. Bauen Sie die Standlichtfassung ein. G220200AUN
Glühlampe der seitlichen
Blinkleuchten ersetzen(ausstattungsabhängig)
1. Bauen Sie die Leuchte aus, indem Sie
die Leuchte erst vorn anheben und
danach herausziehen.
2. Ziehen Sie den Kabelstecker ab.
3. Bauen Sie die Lichtscheibe von der Fassung, indem Sie die Fassung
gegen den Uhrzeigersinn drehen, bis
die Rastnasen der Fassung zu den
Aussparungen in der Lichtscheibe
ausgerichtet sind.
4. Ziehen Sie die Glühlampe gerade aus dem Gehäuse.
OTQ077056OTQ077050

763
Wartung
5. Setzen Sie eine neue Glühlampe indie Fassung ein.
6. Bauen Sie Fassung und Gehäuse wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.
G220300ATQ Glühlampen der hinteren
Kombileuchten ersetzen - Ohne Nebelschlusslicht
(1) Rücklicht
(2) Rückfahrscheinwerfer(3) Blinklicht hinten(4) Bremsleuchte - Mit Nebelschlusslicht
(1) Brems - und Rücklicht
(2) Rückfahrscheinwerfer(3) Blinklicht hinten(4) Nebelschlussleuchte
OTQ077051
OTQ077051G
Ausführung B
Ausführung A

Wartung
64
7
1. Öffnen Sie die Heckklappe
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit einem geeigneten
Philips-Kreuzschlitzdreher.
3. Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus. 4. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinndrehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtetsind.
. 5. Entnehmen Sie die Glühlampe aus der
Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.Ziehen Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese,
bis sie einrastet.
7. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassungin das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.
OTQ077052
OTQ077053
OTQ077054
OTQ077055
