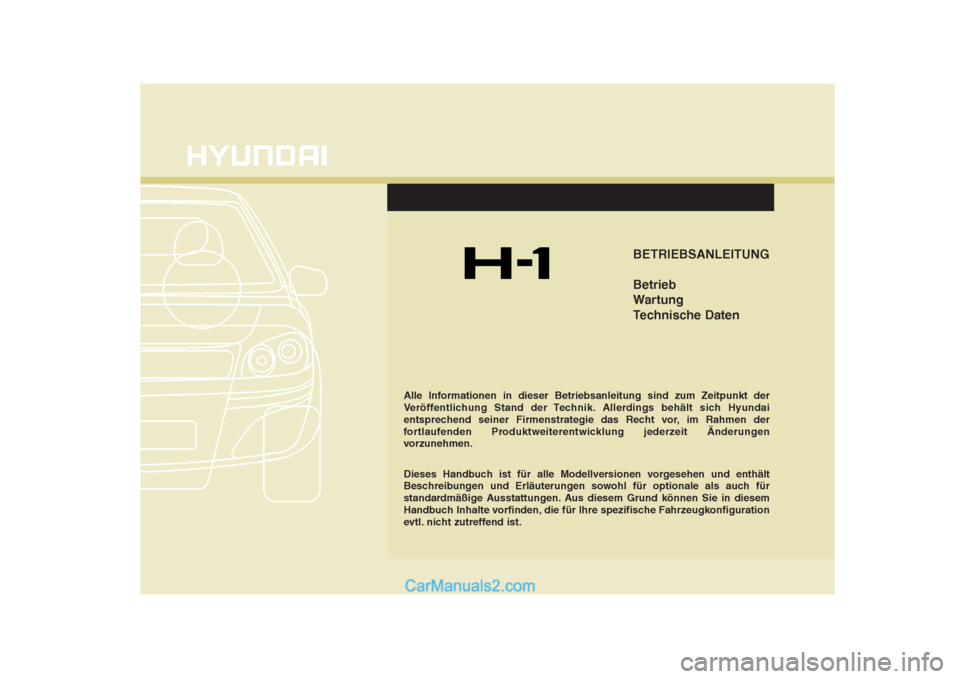

Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Technische Daten
2
9

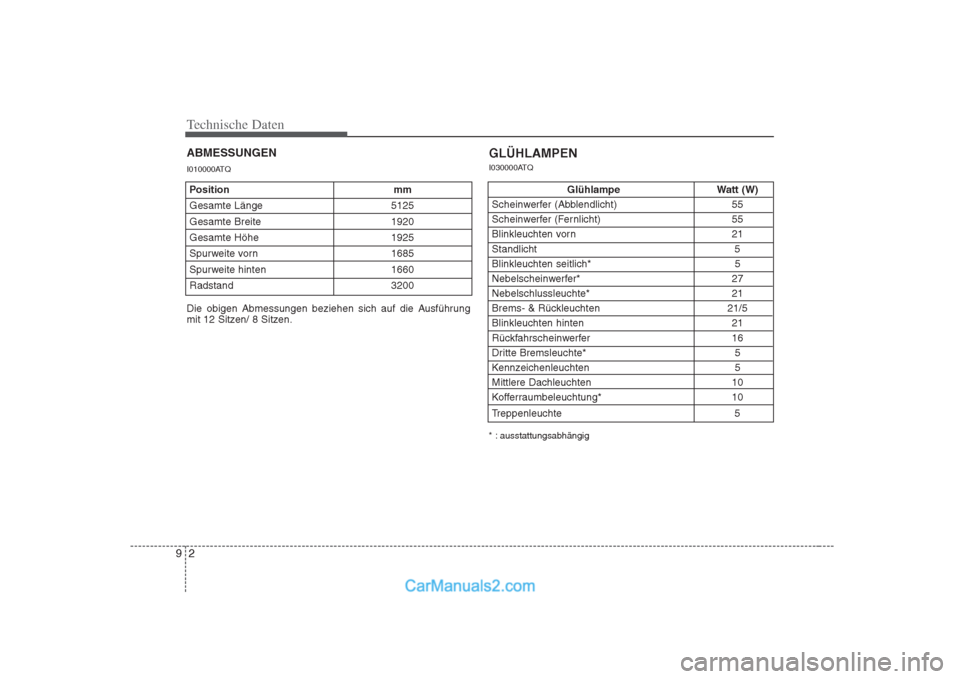

ABMESSUNGEN
I010000ATQ
Position mm
Gesamte Länge 5125
Gesamte Breite 1920
Gesamte Höhe 1925
Spurweite vorn 1685
Spurweite hinten 1660
Radstand 3200
Die obigen Abmessungen beziehen sich auf die Ausführung
mit 12 Sitzen/ 8 Sitzen.
Glühlampe Watt (W)
Scheinwerfer (Abblendlicht) 55
Scheinwerfer (Fernlicht) 55
Blinkleuchten vorn 21 Standlicht 5
Blinkleuchten seitlich* 5
Nebelscheinwerfer* 27
Nebelschlussleuchte* 21
Brems- & Rückleuchten 21/5
Blinkleuchten hinten 21
Rückfahrscheinwerfer 16
Dritte Bremsleuchte* 5
Kennzeichenleuchten 5
Mittlere Dachleuchten 10
Kofferraumbeleuchtung* 10
Treppenleuchte 5
GLÜHLAMPEN
I030000ATQ
* : ausstattungsabhängig

93

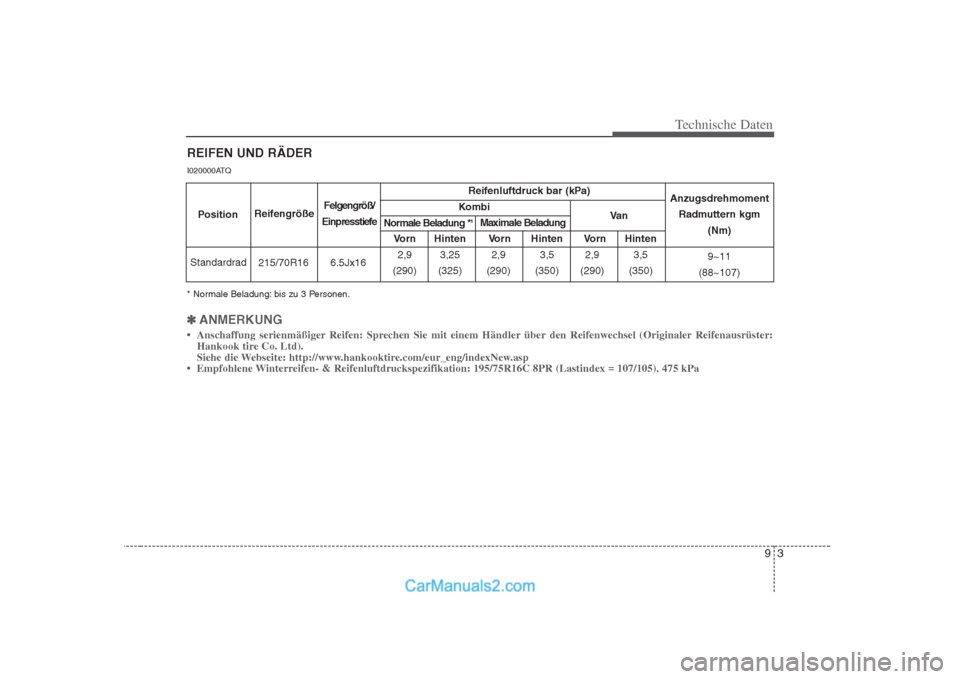

Technische Daten
* Normale Beladung: bis zu 3 Personen.
✽✽ANMERKUNG

Technische Daten
4
9

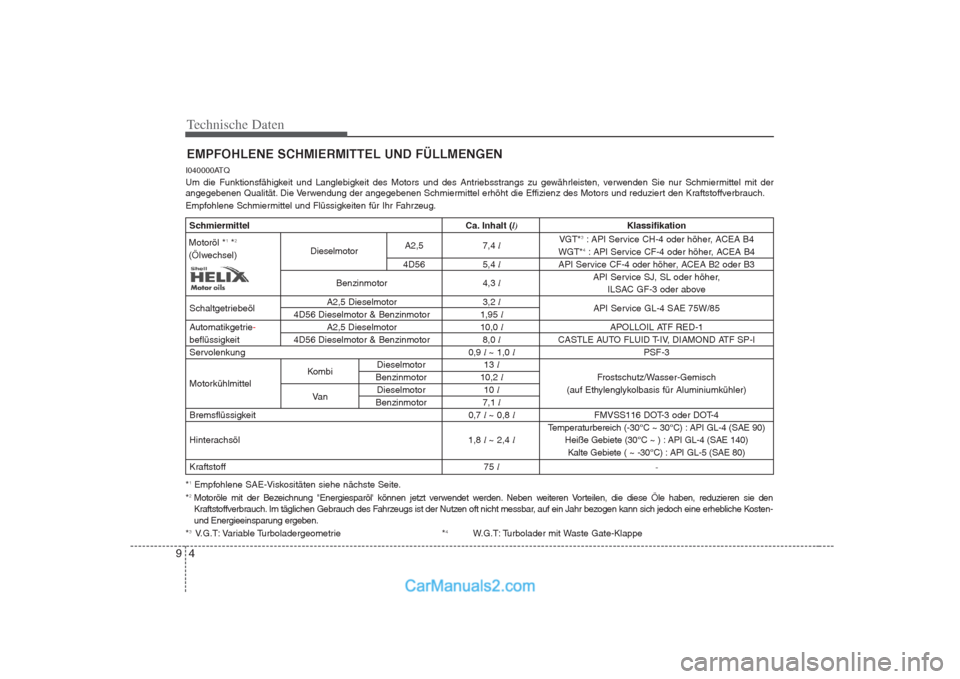

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
I040000ATQ
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur Schmiermitte l mit der
angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und reduziert den Kraftstoffv erbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug. * 1
Empfohlene SAE-Viskositäten siehe nächste Seite.
* 2
Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduzieren sie den
Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine erhebliche Kosten-
und Energieeinsparung ergeben.
* 3
V.G.T: Variable Turboladergeometrie * 4
W.G.T: Turbolader mit Waste Gate-Klappe
Schmiermittel Ca. Inhalt (l) Klassifikation
A2,5 7,4 lVGT*
3
: API Service CH-4 oder höher, ACEA B4
WGT* 4
: API Service CF-4 oder höher, ACEA B4
4D56 5,4 lAPI Service CF-4
oder höher, ACEA B2 oder B3
Benzinmotor 4,3 lAPI Service SJ, SL oder höher,
ILSAC GF-3 oder above
Schaltgetriebeöl A2,5 Dieselmotor 3,2
l
API Service GL-4 SAE 75W/85
4D56 Dieselmotor & Benzinmotor 1,95 l
Automatikgetrie
-A2,5 Dieselmotor 10,0 lAPOLLOIL ATF RED-1
beflüssigkeit 4D56 Dieselmotor & Benzinmotor 8,0 lCASTLE AUTO FLUID T-IV, DIAMOND ATF SP-I
Servolenkung 0,9 l ~ 1,0 l PSF-3
Kombi Dieselmotor 13
l
Motorkühlmittel Benzinmotor 10,2
lFrostschutz/Wasser-Gemisch
Va n Dieselmotor 10
l(auf Ethylenglykolbasis für Aluminiumkühler)
Benzinmotor 7,1 l
Bremsflüssigkeit 0,7 l ~ 0,8 l FMVSS116 DOT-3 oder DOT-4
Temperaturbereich (-30°C ~ 30°C) : API GL-4 (SAE 90)
Hinterachsöl 1,8 l ~ 2,4 l Heiße Gebiete (30°C ~ ) : API GL-4 (SAE 140)
Kalte Gebiete ( ~ -30°C) : API GL-5 (SAE 80)
Kraftstoff 75 l-
DieselmotorMotoröl * 1
*2
(Ölwechsel)

95
Technische Daten
I040100AUN

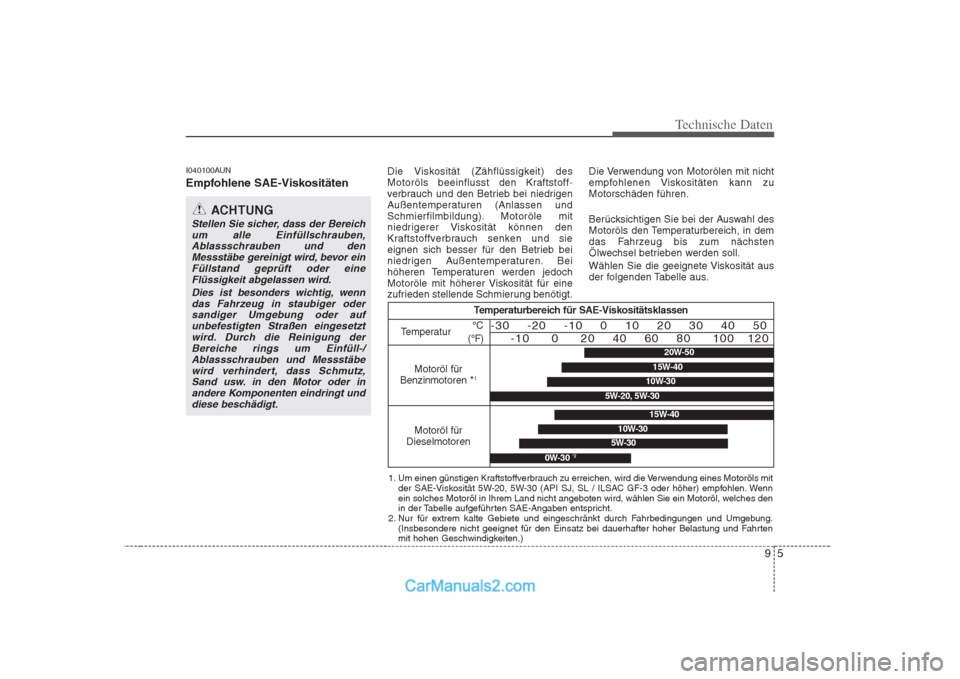

Empfohlene SAE-Viskositäten Die Viskosität (Zähflüssigkeit) des
Motoröls beeinflusst den Kraftstoff
-verbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und
Schmierfilmbildung). Motoröle mit
niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie
eignen sich besser für den Betrieb bei
niedrigen Außentemperaturen. Bei
höheren Temperaturen werden jedoch
Motoröle mit höherer Viskosität für eine
zufrieden stellende Schmierung benötigt.Die Verwendung von Motorölen mit nicht
empfohlenen Viskositäten kann zuMotorschäden führen.
Berücksichtigen Sie bei der Auswahl des
Motoröls den Temperaturbereich, in dem
das Fahrzeug bis zum nächsten
Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus
der folgenden Tabelle aus.
ACHTUNG
Stellen Sie sicher, dass der Bereich
um alle Einfüllschrauben,Ablassschrauben und den Messstäbe gereinigt wird, bevor einFüllstand geprüft oder eine
Flüssigkeit abgelassen wird.
Dies ist besonders wichtig, wenndas Fahrzeug in staubiger oder sandiger Umgebung oder auf
unbefestigten Straßen eingesetztwird. Durch die Reinigung derBereiche rings um Einfüll-/ Ablassschrauben und Messstäbe
wird verhindert, dass Schmutz,Sand usw. in den Motor oder in andere Komponenten eindringt unddiese beschädigt.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur
Motoröl für
Benzinmotoren *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motoröl für
Dieselmotoren
5W-30
15W-40
10W-30
0W-30 *2
1. Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motoröls mit
der SAE-Viskosität 5W-20, 5W-30 (API SJ, SL / ILSAC GF-3 oder höher) empfohlen. Wenn
ein solches Motoröl in Ihrem Land nicht angeboten wird, wählen Sie ein Motoröl, welches den
in der Tabelle aufgeführten SAE-Angaben entspricht.
2. Nur für extrem kalte Gebiete und eingeschränkt durch Fahrbedingungen und Umgebung. (Insbesondere nicht geeignet für den Einsatz bei dauerhafter hoher Belastung und Fahrten
mit hohen Geschwindigkeiten.)
20W-50
10W-30
15W-40
5W-20, 5W-30

BETRIEBSANLEITUNG Betrieb
Wartung
Technische Daten
Alle Informationen in dieser Betriebsanleitung sind zum Zeitpunkt der
Veröffentlichung Stand der Technik. Allerdings behält sich Hyundai
entsprechend seiner Firmenstrategie das Recht vor, im Rahmen der
fortlaufenden Produktweiterentwicklung jederzeit Änderungen
vorzunehmen.
Dieses Handbuch ist für alle Modellversionen vorgesehen und enthält
Beschreibungen und Erläuterungen sowohl für optionale als auch für
standardmäßige Ausstattungen. Aus diesem Grund können Sie in diesem
Handbuch Inhalte vorfinden, die für Ihre spezifische Fahrzeugkonfiguration
evtl. nicht zutreffend ist.

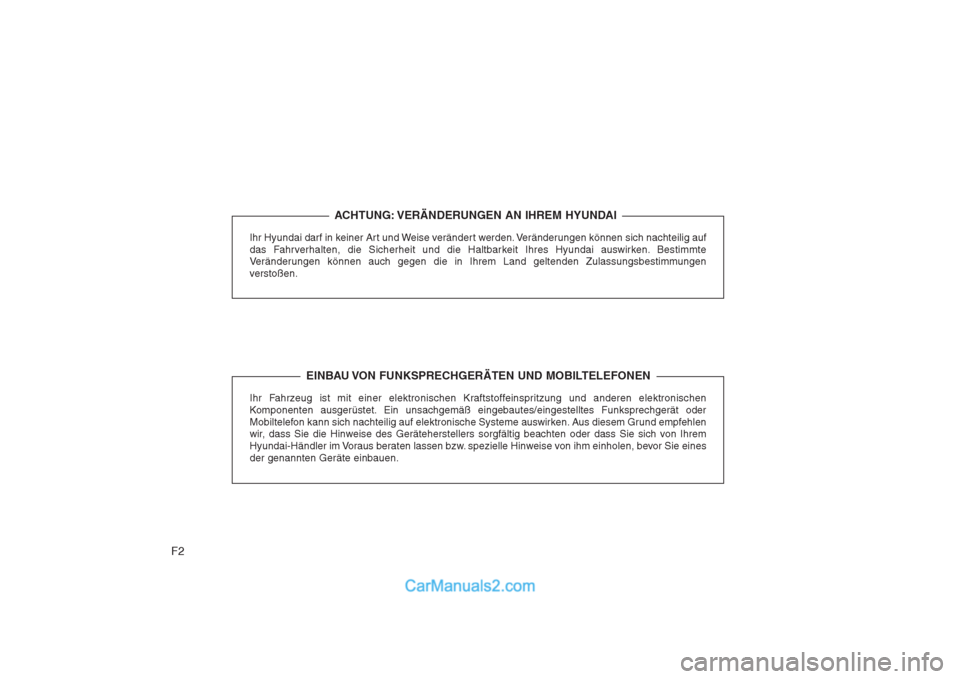

F2Ihr Hyundai darf in keiner Art und Weise verändert werden. Veränderungen können sich nachteilig auf
das Fahrverhalten, die Sicherheit und die Haltbarkeit Ihres Hyundai auswirken. Bestimmte
Veränderungen können auch gegen die in Ihrem Land geltenden Zulassungsbestimmungen
verstoßen.
Ihr Fahrzeug ist mit einer elektronischen Kraftstoffeinspritzung und anderen elektronischen
Komponenten ausgerüstet. Ein unsachgemäß eingebautes/eingestelltes Funksprechgerät oder
Mobiltelefon kann sich nachteilig auf elektronische Systeme auswirken. Aus diesem Grund empfehlen
wir, dass Sie die Hinweise des Geräteherstellers sorgfältig beachten oder dass Sie sich von Ihrem
Hyundai-Händler im Voraus beraten lassen bzw. spezielle Hinweise von ihm einholen, bevor Sie einesder genannten Geräte einbauen.
ACHTUNG: VERÄNDERUNGEN AN IHREM HYUNDAI
EINBAU VON FUNKSPRECHGERÄTEN UND MOBILTELEFONEN

F3

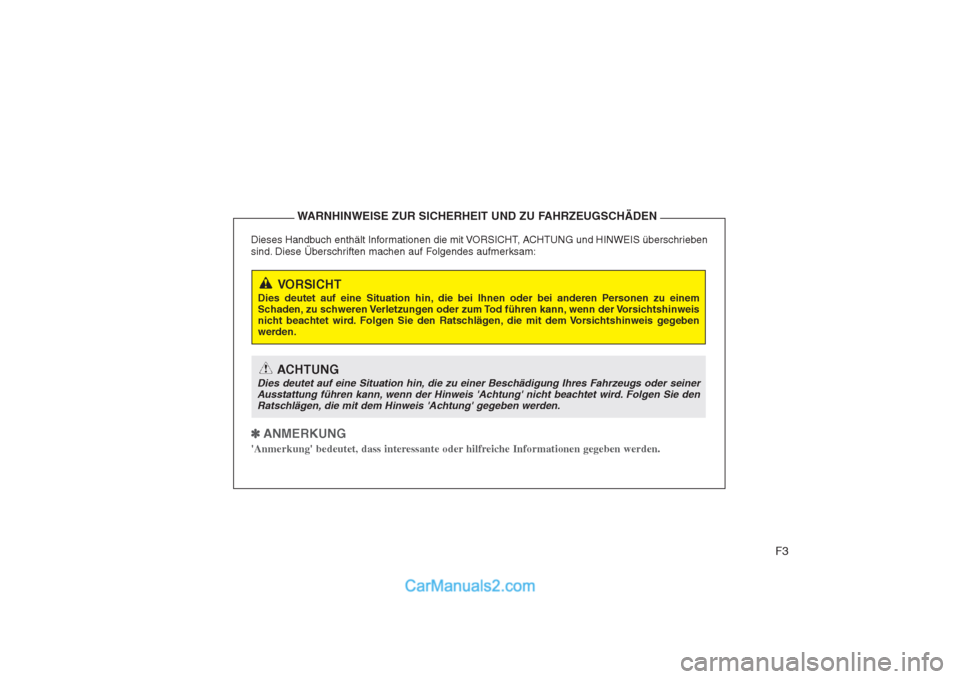

Dieses Handbuch enthält Informationen die mit VORSICHT, ACHTUNG und HINWEIS überschrieben
sind. Diese Überschriften machen auf Folgendes aufmerksam:
✽✽

ANMERKUNG
'Anmerkung' bedeutet, dass interessante oder hilfreiche Informationen gegeben werden.
WARNHINWEISE ZUR SICHERHEIT UND ZU FAHRZEUGSCHÄDEN
VORSICHT
Dies deutet auf eine Situation hin, die bei Ihnen oder bei anderen Personen zu einem
Schaden, zu schweren Verletzungen oder zum Tod führen kann, wenn der Vorsichtshinweis
nicht beachtet wird. Folgen Sie den Ratschlägen, die mit dem Vorsichtshinweis gegeben
werden.
ACHTUNG
Dies deutet auf eine Situation hin, die zu einer Beschädigung Ihres Fahrzeugs oder seiner Ausstattung führen kann, wenn der Hinweis 'Achtung' nicht beachtet wird. Folgen Sie denRatschlägen, die mit dem Hinweis 'Achtung' gegeben werden.

F4VORWORT
Vielen Dank dafür, dass Sie sich für Hyundai entschieden haben. Wir freuen uns, Sie im wachsenden Kreis anspruchsvoller
Menschen, die Hyundai-Fahrzeuge fahren, willkommen heißen zu dürfen. Die fortschrittliche Technik und die hochqualitative
Bauweise eines jeden Hyundai-Fahrzeugs, welches wir produzieren, ist etwas, auf das wir sehr stolz sind.
Ihre Betriebsanleitung macht Sie mit den Merkmalen und dem Betrieb Ihres neuen Hyundai bekannt. Wir empfehlen Ihnen, dass
Sie die Betriebsanleitung sorgfältig lesen, da die enthaltenen Informationen erheblich dazu beitragen können, dass Sie mit Ihre m
neuen Fahrzeug zufrieden sein werden.
Der Hersteller empfiehlt auch, dass alle Servicemaßnahmen und Wartungen für Ihr Fahrzeug von einem autorisierten Hyundai-
Händler durchgeführt werden. Hyundai-Händler sind darauf vorbereitet, hoch qualifizierten Service, Wartungsarbeiten und andere
Dienstleistungen, die evtl. gewünscht werden, anzubieten.
HYUNDAI MOTOR COMPANY
Anmerkung : Da auch zukünftige Fahrzeughalter auf die in diesem Handbuch enthaltenen Informationen angewiesen sind,
hinterlassen Sie das Handbuch für die weitere Nutzung bitte im Fahrzeug, wenn Sie diesen Hyundai verkaufen.Vielen Dank.
Copyright 2008 Hyundai Motor Company. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Genehmigung der Hyundai Motor Company nicht reproduziert, in keiner Datenbank gespeichert oder auf irgendeine Art und Weise
übertragen werden.
ACHTUNG
Die Verwendung minderwertiger Kraftstoffe und Schmiermittel, die nicht den Hyundai-Spezifikationen entsprechen, kann zu schweren Motor- und Getriebeschäden führen. Sie dürfen immer nur hochqualitative Kraftstoffe und Schmiermittel verwenden, die den in dieser Betriebsanleitung im Kapitel 'Technische Fahrzeugdaten' auf der Seite 9-4 aufgeführten Spezifikationen entsprechen.
