Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Wartung
52
7
G210101AUN

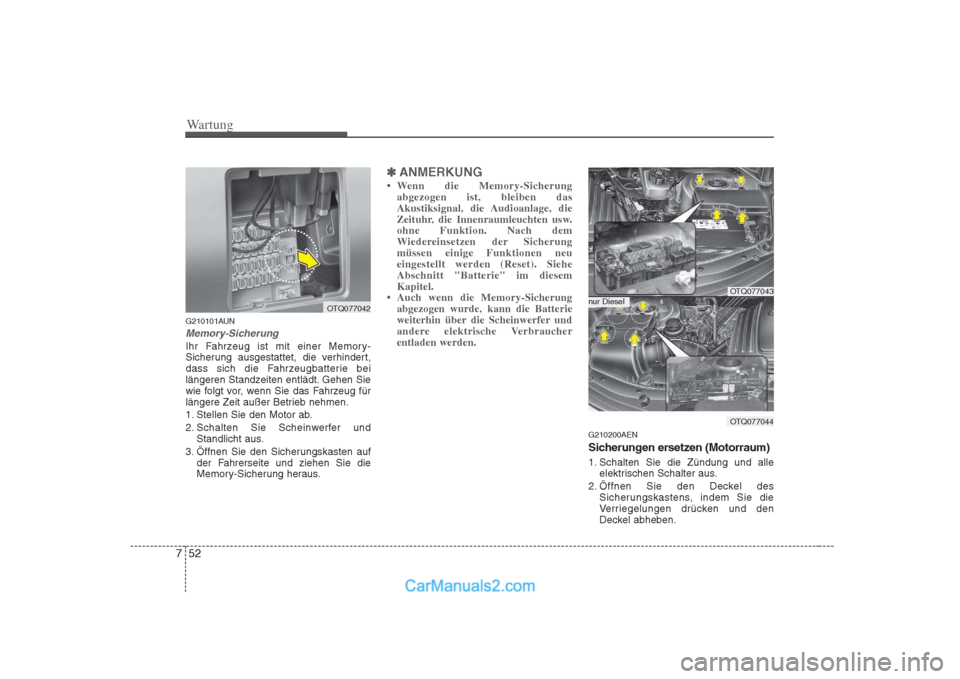

Memory-Sicherung
Ihr Fahrzeug ist mit einer Memory-
Sicherung ausgestattet, die verhindert,
dass sich die Fahrzeugbatterie bei
längeren Standzeiten entlädt. Gehen Sie
wie folgt vor, wenn Sie das Fahrzeug für
längere Zeit außer Betrieb nehmen.
1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer und
Standlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die
Memory-Sicherung heraus.
✽✽ ANMERKUNG

753
Wartung
3. Prüfen Sie die ausgebaute Sicherungund ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihremSockel sitzt, lassen Sie dies von
einem autorisierten HYUNDAI-
Händler überprüfen. G210201AEN

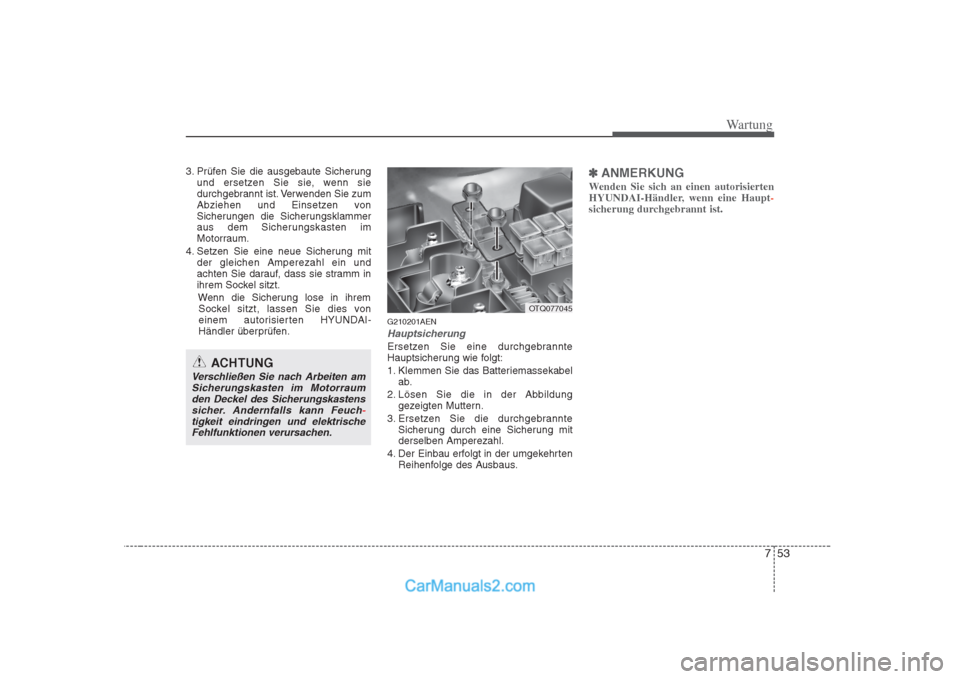

Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Lösen Sie die in der Abbildung gezeigten Muttern.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastenssicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrische
Fehlfunktionen verursachen.
OTQ077045

Wartung
54
7
✽✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästenbeziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeugprüfen, richten Sie sich nach derLegende in dem jeweiligenSicherungskastendeckel.
G210300AEN-EE

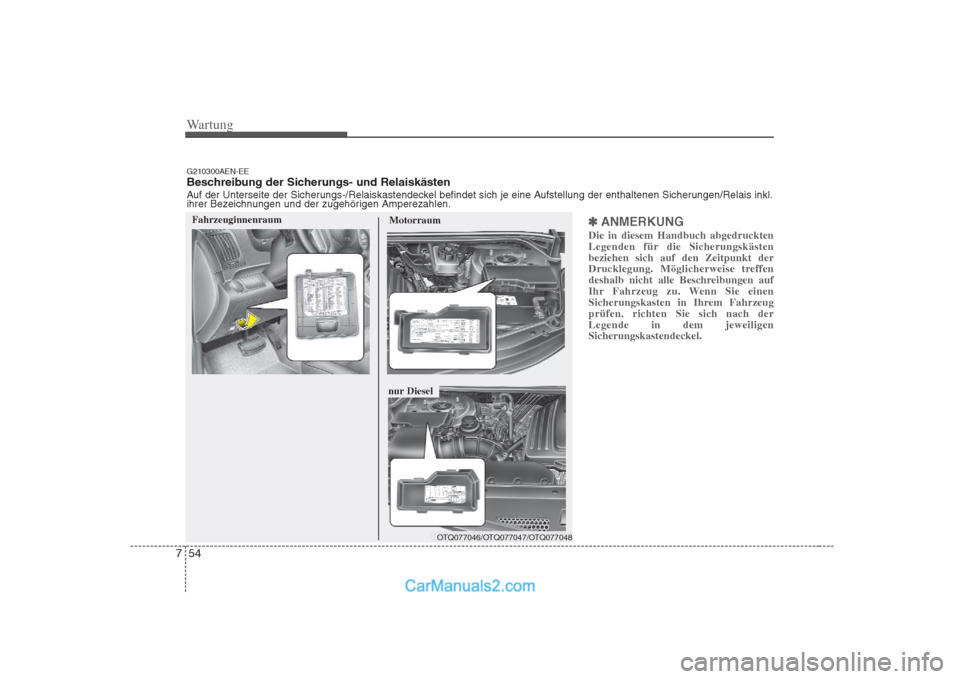

Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Fahrzeuginnenraum Motorraum
OTQ077046/OTQ077047/OTQ077048
nur Diesel

755
Wartung
Sicherungskasten im Fahrzeuginnenraum
Sicherung AmpereGeschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter

Wartung
56
7

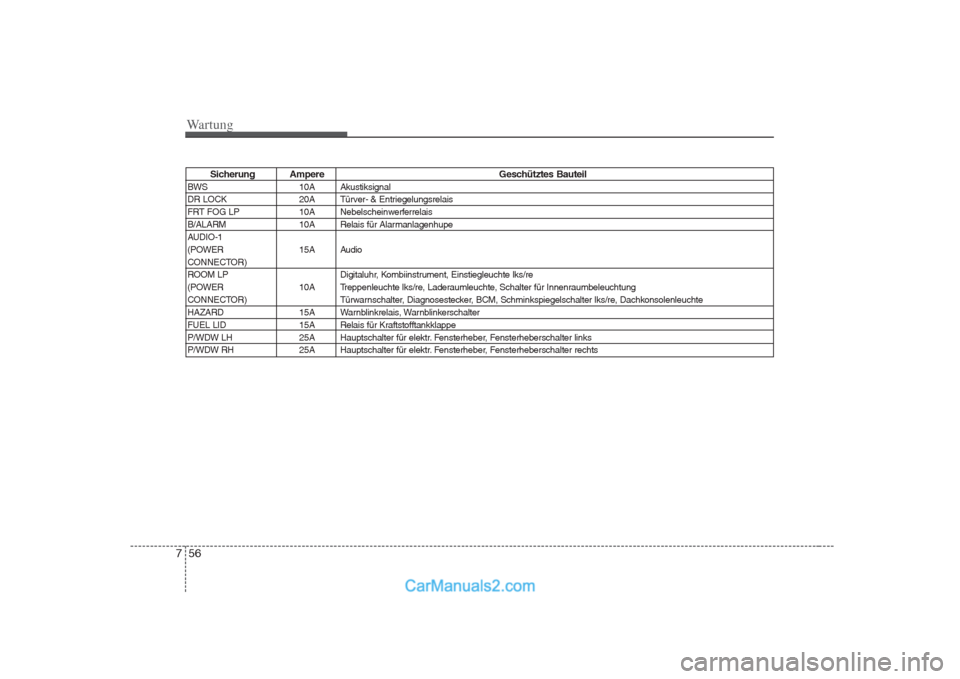

Sicherung Ampere Geschütztes Bauteil
BWS 10A Akustiksignal
DR LOCK 20A Türver- & Entriegelungsrelais
FRT FOG LP 10A Nebelscheinwerferrelais
B/ALARM 10A Relais für Alarmanlagenhupe
AUDIO-1
(POWER 15A Audio
CONNECTOR)
ROOM LP Digitaluhr, Kombiinstrument, Einstiegleuchte lks/re
(POWER 10A Treppenleuchte lks/re, Laderaumleuchte, Schalter für Innenraumbeleuchtung
CONNECTOR) Türwarnschalter, Diagnosestecker, BCM, Schminkspiegelschalter lks/re, Dachkonsolenleuchte
HAZARD 15A Warnblinkrelais, Warnblinkerschalter
FUEL LID 15A Relais für Kraftstofftankklappe
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter rechts

757
Wartung
Hauptsicherungskasten im Motorraum
Sicherung AmpereGeschütztes Bauteil
ALT 150A Sicherungen (A/CON, FRT DEICER), Schmelzsicherungen (FRT HTR, RR HTR, RR HTD, C/FAN,
F/FILTER, ABS 1/2), Generator, Sicherungs- & Relaiskasten rechts im Motorraum
BATT 1 50A Sicherungen (DR LOCK, FRT FOG LP, B/ALARM, Steckverbindung (AUDIO-1, ROOM LP))
BATT 2 30A Sicherungen (FUEL LID, P/WDW LH/RH, HAZARD), Universal-Prüfstecker
BATT 3/RAD FAN 40A Sicherungen (STOP LP, BWS), Kühlerlüfterrelais (G4KC)
IGN 1 40A Zündschalter (ACC, IG1)
IGN 2 40A Zündschalter (IG2, START), Anlasserrelais
ECU MAIN 30A/20A Relais Motorsteuerung
FRT HTR 40A Relais für Gebläse vorn
RR HTD 40A Relais Heckscheibenheizung
RR HTR 40A Relais für Gebläse hinten
ABS 1 40A ABS-Steuermodul (G4KC)
ABS 2 40A ABS-Steuermodul (G4KC)
C/FAN 30A Kondensatorlüfterrelais 1
F/FILTER 30A Relais für Kraftstofffilterheizung (D4CB)
ECU/TCU 10A TCM, ECM (Benziner)
HORN 10A Hupenrelais
BURNER 20A Steuermodul für kraftstoffbetriebene Zusatzheizung (D4CB)
F/PUMP 15A Kraftstoffpumpenrelais (G4KC)
ALT 10A Generator (D4BH)
H/LP HI 15A Fernlichtrelais, Abblendlichtrelais

Wartung
58
7
Sicherung Ampere Geschütztes Bauteil
A/CON 10A A/C-Relais
FRT DEICER 15A Relais Windschutzscheibenheizung (ausstattungsabhängig)
TAIL LH 10A Scheinwerfer links (Standlicht), Kombileuchte hinten links, Kennzeichenbeleuchtung links
TAIL RH 10A Scheinwerfer rechts (Standlicht), Kombileuchte hinten rechts, Kennzeichenbeleuchtung rechts
H/LP LO LH 10A Scheinwerfer links
H/LP LO RH 10A Scheinwerfer rechts
SNSR 1 10A A/C-Relais, Kondensatorlüfterrelais (D4CB), Lambdasonde (D4CB), PTC-Zuheizerrelais #1 (D4CB), Bremslichtschalter (D4CB)
D4CB: Nockenwellensensor, Glühkerzenrelais, EGR-Stellglied, VGT-Steuerventil, Wegfahrsperrensteuermodul
SNSR 2 15A G4KC: Kraftstoffpumpenrelais, Aktivkohlebehälter-Spülmagnetventil, Ölregelventil, Kurbelwinkelsensor, Lambdasonde, Wegfahrsperrensteuermodul, Leerlaufdrehzahl-Regelstellglied
IGN COIL 15A Zündspule #1~#4 (G4KC), Kondensator (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Injektor #1~#4 (G4KC)
SAFETY P/WDW 20A Elektr. Sicherheitsfensterheber

759
Wartung

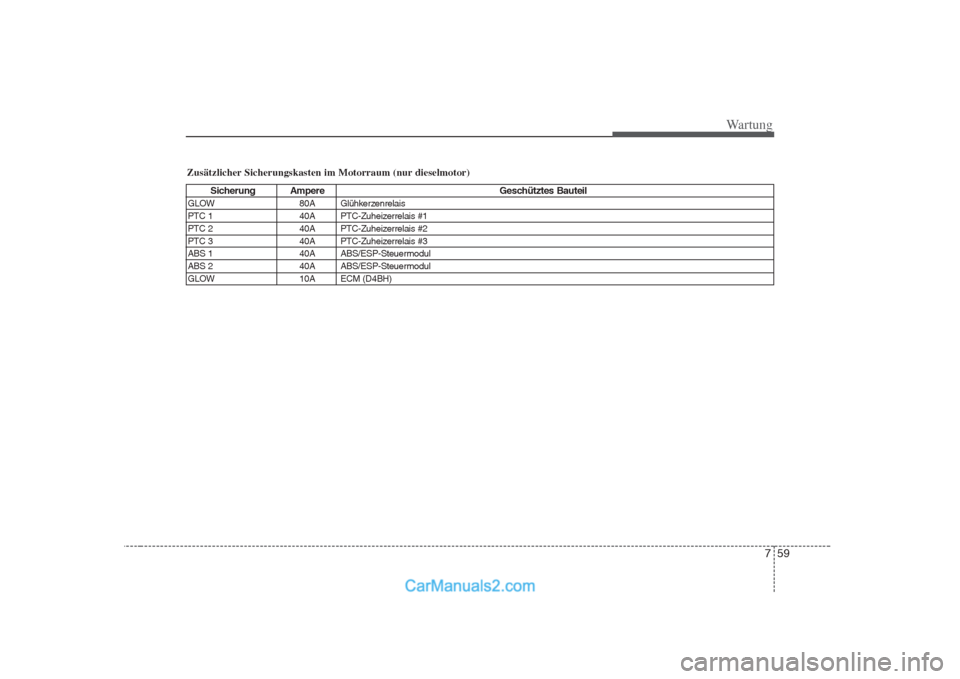

Zusätzlicher Sicherungskasten im Motorraum (nur dieselmotor)
Sicherung AmpereGeschütztes Bauteil
GLOW 80A Glühkerzenrelais
PTC 1 40A PTC-Zuheizerrelais #1
PTC 2 40A PTC-Zuheizerrelais #2
PTC 3 40A PTC-Zuheizerrelais #3
ABS 1 40A ABS/ESP-Steuermodul
ABS 2 40A ABS/ESP-Steuermodul
GLOW 10A ECM (D4BH)

Wartung
60
7
GLÜHLAMPEN
G220000AEN
Verwenden Sie ausschließlich Glühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽✽ ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheibenvon Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem
-peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Wenn
Wasser in eine Leuchte eindringen
sollte, lassen Sie Ihr Fahrzeug von einemautorisierten HYUNDAI-Händlerprüfen.
G220100AUN
Glühlampen für Scheinwerfer,
Standlicht, Blinker vorn und
Nebelscheinwerfer ersetzen

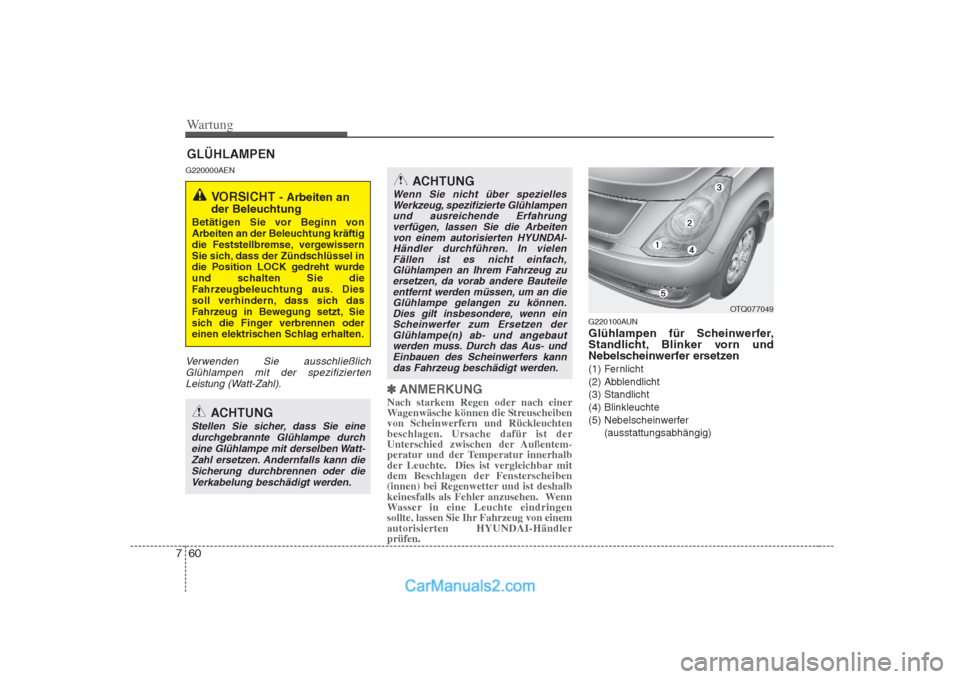

(1) Fernlicht
(2) Abblendlicht(3) Standlicht(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig)
VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder die
Verkabelung beschädigt werden.
ACHTUNG
Wenn Sie nicht über speziellesWerkzeug, spezifizierte Glühlampenund ausreichende Erfahrungverfügen, lassen Sie die Arbeiten
von einem autorisierten HYUNDAI- Händler durchführen. In vielenFällen ist es nicht einfach,Glühlampen an Ihrem Fahrzeug zu ersetzen, da vorab andere Bauteileentfernt werden müssen, um an dieGlühlampe gelangen zu können. Dies gilt insbesondere, wenn einScheinwerfer zum Ersetzen der
Glühlampe(n) ab- und angebaut werden muss. Durch das Aus- undEinbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.
OTQ077049

761
Wartung
G220101ATQ

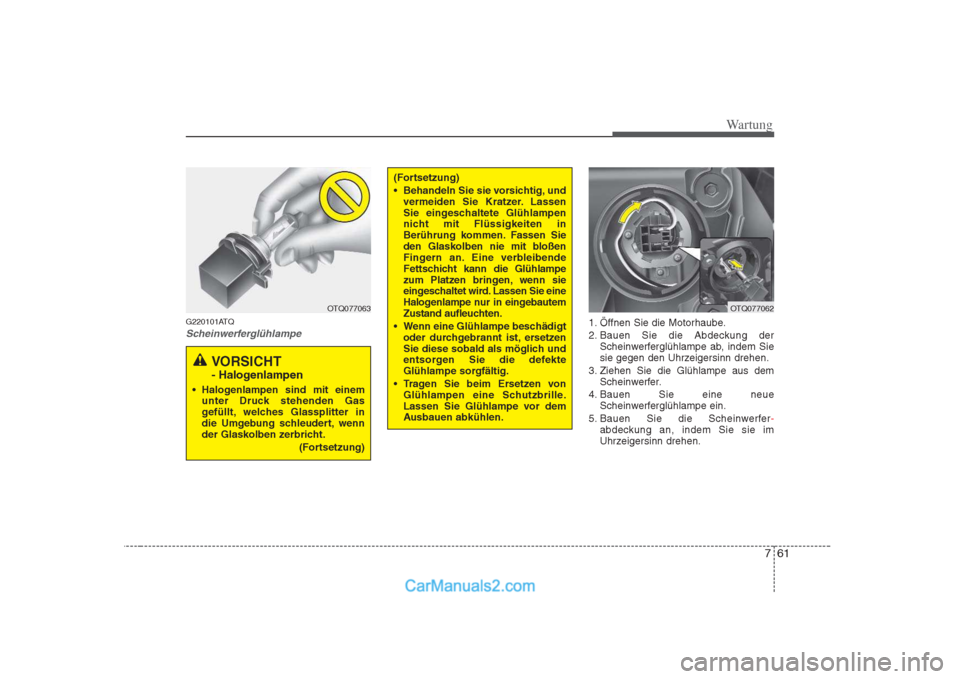

Scheinwerferglühlampe1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung derScheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie die Glühlampe aus dem Scheinwerfer.
4. Bauen Sie eine neue Scheinwerferglühlampe ein.
5. Bauen Sie die Scheinwerfer
-abdeckung an, indem Sie sie im
Uhrzeigersinn drehen.
(Fortsetzung)
Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
VORSICHT -
Halogenlampen
Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OTQ077063OTQ077062
