Hyundai H-1 (Grand Starex) 2009 Handleiding (in Dutch)

341
Veiligheidsysteem van uw auto
C040100ATQ
Onderdelen aanvullend veiligheidssysteem en functies
De onderdelen van het aanvullend
veiligheidssysteem zijn:
1. Airbag bestuurder
2. Airbag voorpassagier*
3. Blokkeerautomaten metgordelspanners*
4. Waarschuwingslampje AIRBAG
5. Airbagmodule (SRSCM)
6. Airbagsensoren vóór
*: indien van toepassing De SRSCM controleert constant alle
componenten van het systeem als hetcontact in stand ON staat om te bepalen
of een frontale aanrijding of een
aanrijding van opzij zwaar genoeg is omde airbags of de gordelspanners te
activeren.
Het waarschuwingslampje AIR BAG op
het dashboard brandt na het in stand ON
zetten van het contact gedurende 6
seconden en moet vervolgens uit gaan.
Als een van de volgende condities zich
voordoen, kan dat duiden op een storing
in het airbagsysteem. Laat het
airbagsysteem van uw auto zo snelmogelijk controleren door een officiële
HYUNDAI-dealer
Het lampje gaat niet kort branden als
het contact in stand ON wordt gezet.
 Het lampje gaat niet na ongeveer 6
seconden uit, maar blijft branden.
 Het lampje gaat branden tijdens het
rijden. De airbags vóór bevinden zich in het
stuurwiel en boven het dashboardkastje.
Als de SRSCM oordeelt dat de kracht
waaraan de voorzijde van de auto wordt
blootgesteld een bepaalde
drempelwaarde overschrijdt, activeert hij
automatisch de airbags vóór.
B240B01L
Airbag bestuurder (1)
OTQ038160L

Veiligheidsysteem van uw auto
42
3
Als de airbags geactiveerd worden,
scheuren de afdekkappen op vooraf
bepaalde plaatsen open als gevolg van
de zich vullende airbags. Als deze
openingen groter worden, kunnen de
airbags geheel gevuld worden. Een geheel gevulde airbag vertraagt in
combinatie met een juist gedragen
veiligheidsgordel de voorwaartse
beweging van de bestuurder of de
voorpassagier en beperkt zo de kans ophoofdletsel en letsel aan het
bovenlichaam.
Nadat de airbag geheel gevuld is, begint
hij direct weer leeg te lopen, waaroor de
bestuurder weer zicht op de weg krijgt en
hij de auto weer kan besturen ofanderszins kan bedienen.
B240B02LB240B03L
Airbag bestuurder (2)Airbag bestuurder (3)
WAARSCHUWING
 Plaats geen accessoires (bekerhouder, cassettehouder) of
stickers enz. op het paneel boven
het dashboardkastje in auto's
met een airbag voorpassagier.
Dergelijke voorwerpen kunnen
gevaarlijke projectielen worden
en letsel veroorzaken wanneer de
airbag voorpassagier geactiveerd
wordt.
 Plaats een eventuele luchtverfrisser ook niet in de
buurt van het instrumentenpaneel
of op het dashboard.
Dit kan een gevaarlijk projectiel
worden en letsel veroorzaken
wanneer de airbag voorpassagier
geactiveerd wordt.
B240B05L
Airbag voorpassagier

343
Veiligheidsysteem van uw auto
C040400BTQ
Airbag bestuurder en voorpassagier
(indien van toepassing)
Uw auto is uitgerust met een aanvullend
veiligheidssysteem (airbags) en een
driepuntsgordel voor zowel de
bestuurder als de voorpassagier. Dat uw
auto voorzien is van een dergelijk
systeem blijkt uit de letters SRS AIR BAG
die in reliëf aanwezig zijn op het
stuurwiel en op het paneel boven het
dashboardkastje.
Het aanvullend veiligheidssysteem
bestaat uit airbags die zich bevinden in
het stuurwiel en boven het
dashboardkastje.
WAARSCHUWING
 Als de airbag geactiveerd wordt, is er een luide knal hoorbaar en
komt er fijn stof vrij in de auto.
Dit is normaal en niet gevaarlijk -
het fijne poeder wordt gebruikt bij
het vouwen van de airbags. Het
stof dat vrijkomt bij het activeren
van de airbag kan huid- of
oogirritatie veroorzaken en
astmatische klachten bij
daarvoor gevoelige personen
verergeren. Was de huid die in
aanraking gekomen is met het
stof dat vrijkomt bij het activeren
van de airbag altijd af met
handwarm water en een milde
zeepoplossing.
(Vervolg)(Vervolg)
 Het aanvullendveiligheidssysteem werkt allen als het contact in stand ON staat.
Als het waarschuwingslampje
AIR BAG niet gaat branden of als
het ook blijft branden als er na
het in stand ON zetten van het
contact 6 seconden verstreken
zijn of de motor gestart is, of alshet gaat branden tijdens het
rijden, werkt het aanvullend
veiligheidsysteem niet goed. Laat
in dat geval uw auto direct
controleren door een officiële
HYUNDAI-dealer.
 Zet voor het vervangen van een zekering of het losnemen van een
accukabel het contact eerst instand LOCK en verwijder de
contactsleutel. Vervang of
verwijder een zekering die aan
het airbagsysteem gerelateerd isnooit als het contact in stand ON
staat. Het niet opvolgen van deze
waarschuwing zal ertoe leiden
dat het waarschuwingslampje
AIR BAG zal gaan branden.
OTQ037024
Airbag bestuurder

Veiligheidsysteem van uw auto
44
3
Het doel van de airbag is om de
bestuurder en/of de voorpassagier een
aanvullende bescherming te bieden
naast de bescherming die geboden
wordt door de veiligheidsgordel.
(Vervolg)
 Vervoer kinderen altijd op de
achterbank met de
veiligheidsgordels om. Dat is de
veiligste plaats voor kinderen vanalle leeftijden.
 De airbags vóór en de zijairbags kunnen letsel veroorzaken als de
inzittenden voor niet in de juistepositie zitten.
 Zet uw stoel zo ver mogelijk naar achteren, waarbij u er wel opmoet letten dat u alle
bedieningsorganen nog goedkunt bereiken.
 Ga niet te dicht op de airbag zitten, dat geldt ook voor uw
voorpassagier, en leun niet
onnodig naar voren. Als u of uw
voorpassagier te dicht op de
airbag zit, kan er door het
activeren van de airbag ernstigletsel ontstaan.
 Leun ook niet tegen het portier of de middenconsole - zit altijd zo
rechtop mogelijk.
(Vervolg)WAARSCHUWING
Maak altijd gebruik van de
veiligheidsgordels en, indien van
toepassing, van kinderzitjes -
iedere keer, bij iedere reis en voor
iedereen! De airbags worden met
aanzienlijke kracht in een zeer
korte tijdsspanne gevuld. De
veiligheidsgordel houden de
inzittenden in de juiste positie,
zodat ze optimaal kunnen
profiteren van de airbags. Ook in
een auto met airbags kunnen deinzittenden ernstig letsel oplopen
tijdens het activeren van de airbag
als de inzittenden de gordels niet of
niet op de juiste wijze dragen. Volg
altijd de voorzorgsmaatregelen met
betrekking tot veiligheidsgordels,
airbags en de veiligheid voor deinzittenden in dit instructieboekje
zorgvuldig op. Om de kans op letsel te beperken
en optimaal te profiteren van het
aanvullend veiligheidssysteem:
 Vervoer een kind nooit op de voorstoel in een kinderzitje of op een zitkussen.
(Vervolg)
OTQ037025
Airbag voorpassagier

345
Veiligheidsysteem van uw auto
(Vervolg)
 Er mogen geen objecten op of inde buurt van de airbags in het
stuurwiel, op hetinstrumentenpaneel of op het
dashboardpaneel boven het
dashboardkastje worden
geplaatst omdat dergelijke
voorwerpen letsel kunnen
veroorzaken als de airbags bij
een aanrijding geactiveerd
worden.
 Stel de onderdelen van het airbagsysteem niet bloot aan
schokken en neem de bedrading
van het airbagsysteem ook niet
los. Als u dat wel doet kunt u
letsel oplopen omdat de airbags
onverwacht geactiveerd kunnen
worden of juist niet geactiveerd
worden wanneer dat wel nodig is.
(Vervolg)(Vervolg)
 Als het waarschuwingslampjevan het airbagsysteem blijft
branden tijdens het rijden, moet
het airbagsysteem zo spoedig
mogelijk worden gecontroleerd
door een officiële HYUNDAI-
dealer.
 Een airbag kan slechts één keer gebruikt worden - laat een
geactiveerde airbag direct
vervangen door een officiële
HYUNDAI-dealer.
 Het aanvullend veiligheidssysteem is zodanig
ontworpen dat de airbags vóór
alleen geactiveerd worden als de
kracht van de aanrijding een
bepaalde drempel overschrijdt ende aanrijding plaatsvindt ondereen hoek die kleiner is dan 30°
ten opzichte van de lengteas van
de auto. Verder kunnen de
airbags maar één keer gevuld
worden. Draag te allen tijde de
veiligheidsgordel.
(Vervolg)(Vervolg)
 De airbags vóór zijn nietontworpen om geactiveerd te
worden bij een aanrijding van
opzij, van achteren of bij het over
de kop slaan van de auto. Verder
zullen de airbags vóór niet
worden geactiveerd als de kracht
van de aanrijding de
drempelwaarde niet overschrijdt.
(Vervolg)

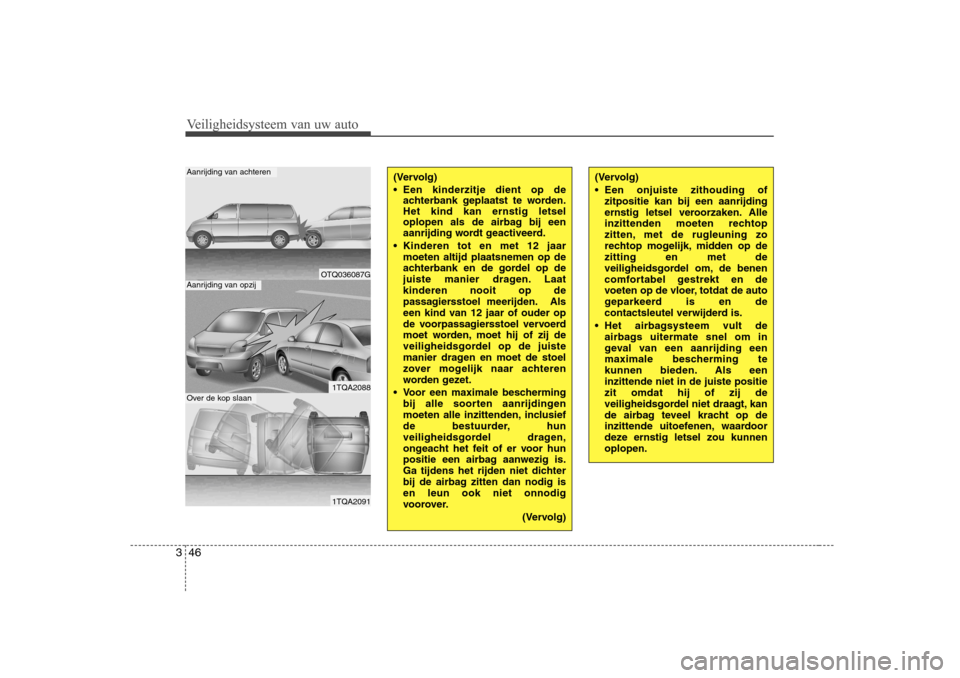

Veiligheidsysteem van uw auto
46
3
(Vervolg)
 Een onjuiste zithouding of
zitpositie kan bij een aanrijding
ernstig letsel veroorzaken. Alle
inzittenden moeten rechtop
zitten, met de rugleuning zo
rechtop mogelijk, midden op dezitting en met de
veiligheidsgordel om, de benen
comfortabel gestrekt en de
voeten op de vloer, totdat de auto
geparkeerd is en de
contactsleutel verwijderd is.
 Het airbagsysteem vult de airbags uitermate snel om in
geval van een aanrijding een
maximale bescherming te
kunnen bieden. Als eeninzittende niet in de juiste positiezit omdat hij of zij de
veiligheidsgordel niet draagt, kan
de airbag teveel kracht op de
inzittende uitoefenen, waardoor
deze ernstig letsel zou kunnenoplopen.(Vervolg)
 Een kinderzitje dient op deachterbank geplaatst te worden. Het kind kan ernstig letsel
oplopen als de airbag bij een
aanrijding wordt geactiveerd.
 Kinderen tot en met 12 jaar moeten altijd plaatsnemen op de
achterbank en de gordel op de
juiste manier dragen. Laatkinderen nooit op de
passagiersstoel meerijden. Als
een kind van 12 jaar of ouder op
de voorpassagiersstoel vervoerd
moet worden, moet hij of zij de
veiligheidsgordel op de juiste
manier dragen en moet de stoel
zover mogelijk naar achteren
worden gezet.
 Voor een maximale bescherming bij alle soorten aanrijdingen
moeten alle inzittenden, inclusief
de bestuurder, hun
veiligheidsgordel dragen,
ongeacht het feit of er voor hun
positie een airbag aanwezig is.
Ga tijdens het rijden niet dichter
bij de airbag zitten dan nodig isen leun ook niet onnodig
voorover.
(Vervolg)
OTQ036087G
1TQA2088
1TQA2091
Aanrijding van achteren
Aanrijding van opzij
Over de kop slaan

347
Veiligheidsysteem van uw auto

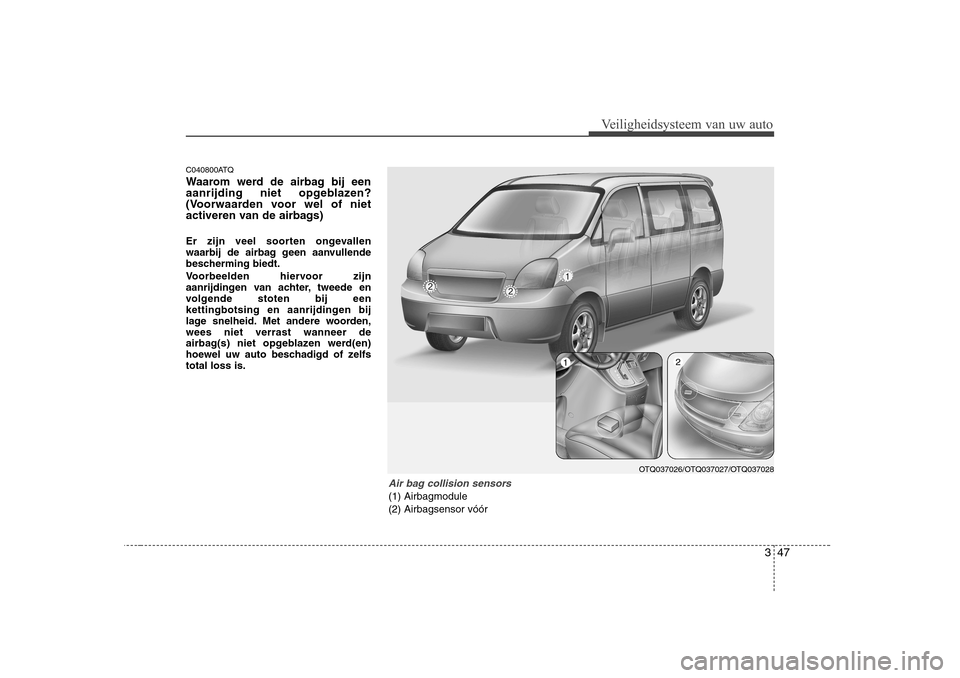

C040800ATQ
Waarom werd de airbag bij een
aanrijding niet opgeblazen?
(Voorwaarden voor wel of niet
activeren van de airbags)
Er zijn veel soorten ongevallen
waarbij de airbag geen aanvullende
bescherming biedt.
Voorbeelden hiervoor zijn
aanrijdingen van achter, tweede en
volgende stoten bij een
kettingbotsing en aanrijdingen bij
lage snelheid. Met andere woorden,wees niet verrast wanneer de
airbag(s) niet opgeblazen werd(en)
hoewel uw auto beschadigd of zelfstotal loss is.
Air bag collision sensors
(1) Airbagmodule (2) Airbagsensor vóór
OTQ037026/OTQ037027/OTQ037028
12

Veiligheidsysteem van uw auto
48
3
C040801ATQ
Voorwaarden voor activeren airbags
Airbags vóór
De airbags vóór worden geactiveerd bij
frontale aanrijdingen, waarbij rekening
wordt gehouden met de botskracht, de
rijsnelheid of hoek waaronder de
aanrijding plaatsvindt.
WAARSCHUWING
 Let op dat u niet tegen plaatsen aanstoot waar de airbags of
airbagsensoren zijn ingebouwd.
Anders kan de airbag onverwacht
geactiveerd worden waardoor
ernstig persoonlijk letsel op kantreden.
 Als de inbouwpositie van de airbagsensoren wordt gewijzigd,
kan dit ertoe leiden dat de
airbags worden geactiveerd insituaties waarin dit niet nodig is,
of dat de airbags niet worden
geactiveerd in situaties waar hetwel nodig is.
Voer daarom geen reparaties uit
aan of in de buurt van de
airbagsensoren. Laat de auto
controleren en repareren door
een officiële HYUNDAI-dealer.
(Vervolg)(Vervolg)
 Er kunnen problemen ontstaanals de hoek waaronder de
sensoren zijn ingebouwd, wordt
gewijzigd als gevolg van
vervorming van de voorbumper
of de carrosserie. Laat de auto
controleren en repareren door
een officiële HYUNDAI-dealer.
 Uw auto is ontworpen om de botsenergie zoveel mogelijk teabsorberen en in bepaalde
gevallen de airbag(s) te activeren.
Het monteren van niet-originele
bumpers of accessoires op de
bumper kan een nadelige invloed
hebben op de bescherming bijeen aanrijding.
1TQA2084

349
Veiligheidsysteem van uw auto

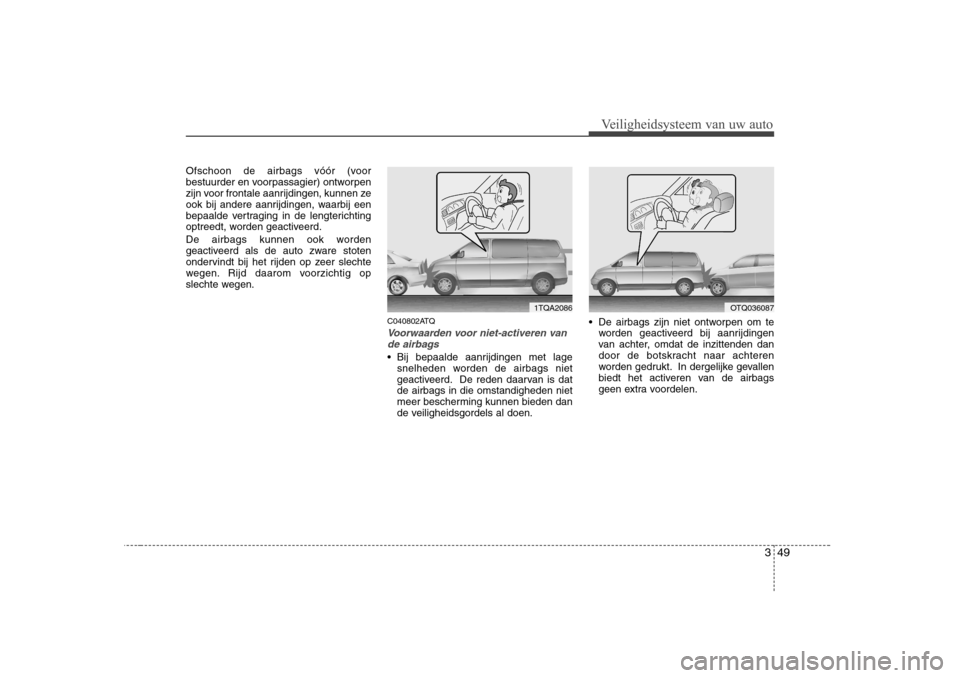

Ofschoon de airbags vóór (voor
bestuurder en voorpassagier) ontworpen
zijn voor frontale aanrijdingen, kunnen ze
ook bij andere aanrijdingen, waarbij een
bepaalde vertraging in de lengterichting
optreedt, worden geactiveerd.
De airbags kunnen ook worden
geactiveerd als de auto zware stoten
ondervindt bij het rijden op zeer slechte
wegen. Rijd daarom voorzichtig op
slechte wegen.C040802ATQ
Voorwaarden voor niet-activeren vande airbags
 Bij bepaalde aanrijdingen met lage snelheden worden de airbags niet
geactiveerd. De reden daarvan is datde airbags in die omstandigheden niet
meer bescherming kunnen bieden dan
de veiligheidsgordels al doen.  De airbags zijn niet ontworpen om te
worden geactiveerd bij aanrijdingen
van achter, omdat de inzittenden dan
door de botskracht naar achteren
worden gedrukt. In dergelijke gevallen
biedt het activeren van de airbags
geen extra voordelen.
1TQA2086OTQ036087

Veiligheidsysteem van uw auto
50
3

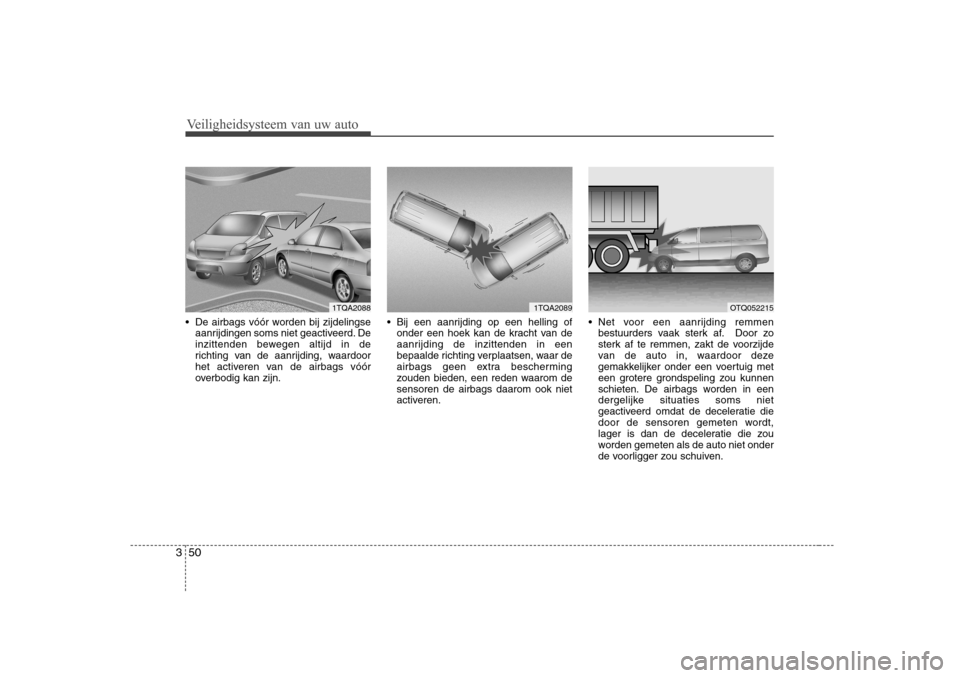

 De airbags vóór worden bij zijdelingse
aanrijdingen soms niet geactiveerd. De
inzittenden bewegen altijd in de
richting van de aanrijding, waardoor
het activeren van de airbags vóór
overbodig kan zijn.  Bij een aanrijding op een helling of
onder een hoek kan de kracht van de
aanrijding de inzittenden in een
bepaalde richting verplaatsen, waar de
airbags geen extra bescherming
zouden bieden, een reden waarom desensoren de airbags daarom ook niet
activeren.  Net voor een aanrijding remmen
bestuurders vaak sterk af. Door zo
sterk af te remmen, zakt de voorzijde
van de auto in, waardoor deze
gemakkelijker onder een voertuig met
een grotere grondspeling zou kunnen
schieten. De airbags worden in een
dergelijke situaties soms niet
geactiveerd omdat de deceleratie die
door de sensoren gemeten wordt,
lager is dan de deceleratie die zou
worden gemeten als de auto niet onder
de voorligger zou schuiven.
1TQA20891TQA2088OTQ052215
