Hyundai H-1 (Grand Starex) 2010 Betriebsanleitung (in German)

Wartung
68
7

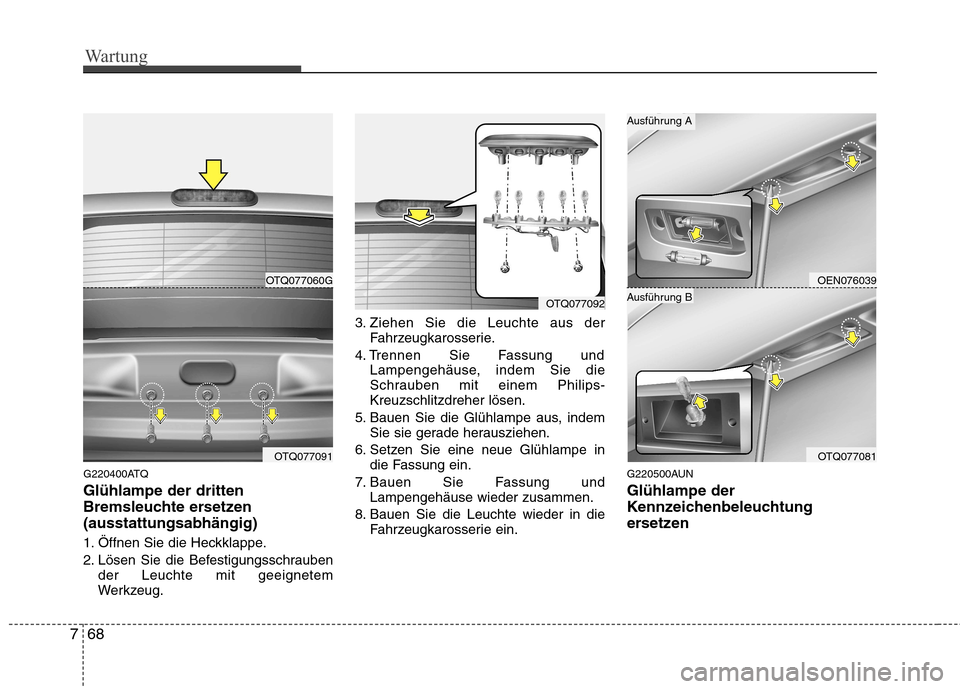

G220400ATQ Glühlampe der dritten
Bremsleuchte ersetzen(ausstattungsabhängig)
1. Öffnen Sie die Heckklappe.
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit geeignetem
Werkzeug. 3. Ziehen Sie die Leuchte aus der
Fahrzeugkarosserie.
4. Trennen Sie Fassung und Lampengehäuse, indem Sie die
Schrauben mit einem Philips-Kreuzschlitzdreher lösen.
5. Bauen Sie die Glühlampe aus, indem Sie sie gerade herausziehen.
6. Setzen Sie eine neue Glühlampe in die Fassung ein.
7. Bauen Sie Fassung und Lampengehäuse wieder zusammen.
8. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein. G220500AUN Glühlampe der
Kennzeichenbeleuchtung
ersetzen
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
Ausführung B
Ausführung A

769
Wartung

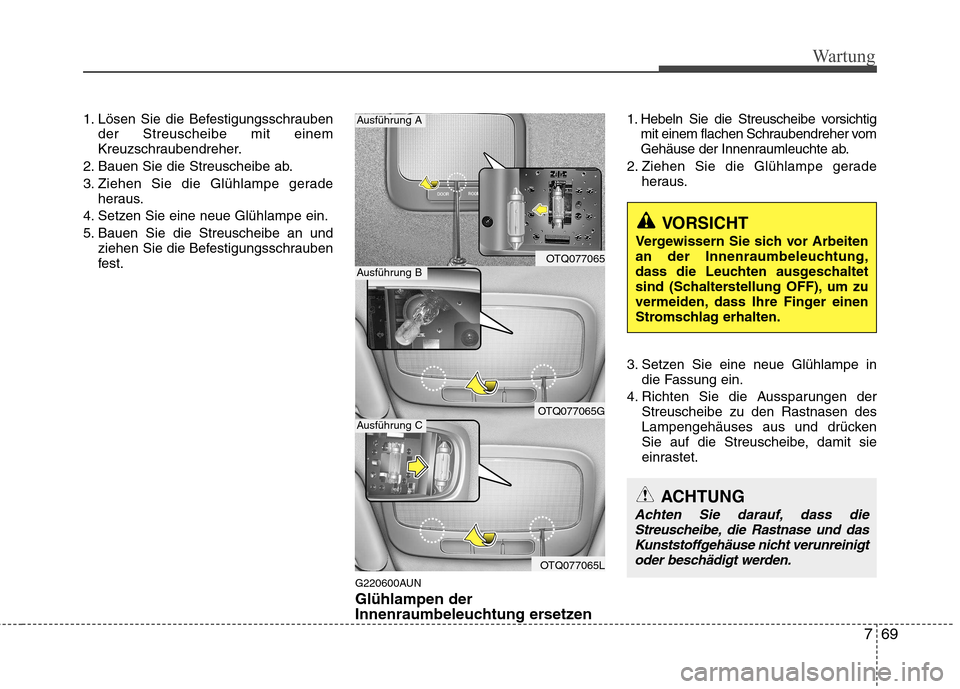

1. Lösen Sie die Befestigungsschraubender Streuscheibe mit einem
Kreuzschraubendreher.
2. Bauen Sie die Streuscheibe ab.
3. Ziehen Sie die Glühlampe gerade heraus.
4. Setzen Sie eine neue Glühlampe ein.
5. Bauen Sie die Streuscheibe an und ziehen Sie die Befestigungsschrauben
fest.
G220600AUN Glühlampen der
Innenraumbeleuchtung ersetzen 1. Hebeln Sie die Streuscheibe vorsichtig
mit einem flachen Schraubendreher vom
Gehäuse der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Richten Sie die Aussparungen der Streuscheibe zu den Rastnasen des
Lampengehäuses aus und drücken
Sie auf die Streuscheibe, damit sie
einrastet.
OTQ077065
OTQ077065G
OTQ077065L
Ausführung A
Ausführung B
Ausführung C
VORSICHT
Vergewissern Sie sich vor Arbeiten
an der Innenraumbeleuchtung,
dass die Leuchten ausgeschaltet
sind (Schalterstellung OFF), um zu
vermeiden, dass Ihre Finger einen
Stromschlag erhalten.
ACHTUNG
Achten Sie darauf, dass die Streuscheibe, die Rastnase und dasKunststoffgehäuse nicht verunreinigt
oder beschädigt werden.

Wartung
70
7

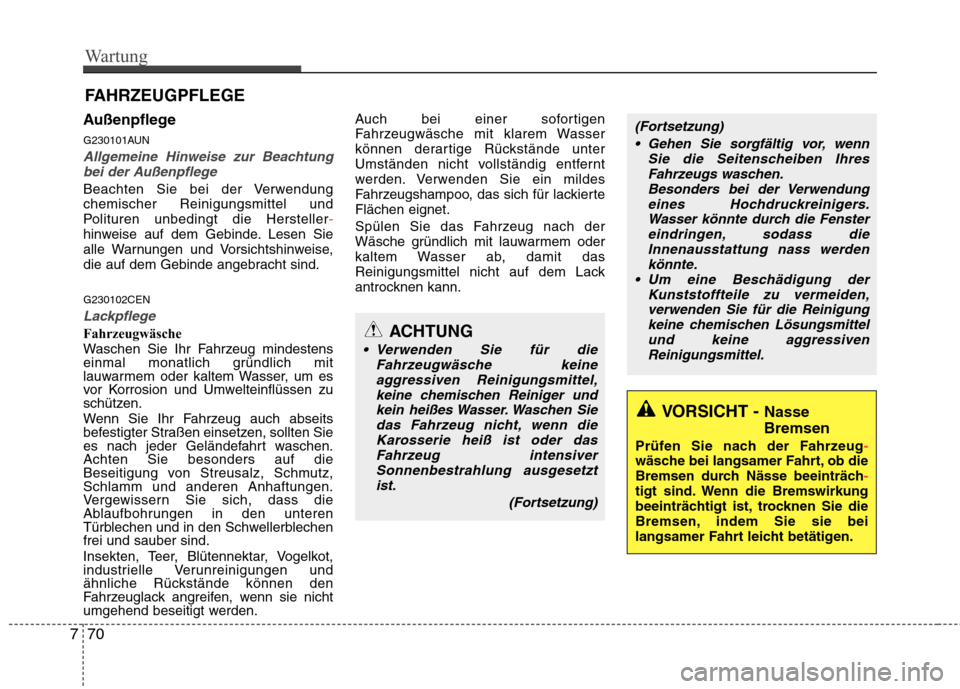

FAHRZEUGPFLEGE
Außenpflege
G230101AUN
Allgemeine Hinweise zur Beachtung bei der Außenpflege
Beachten Sie bei der Verwendung chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller
-hinweise auf dem Gebinde. Lesen Sie
alle Warnungen und Vorsichtshinweise,
die auf dem Gebinde angebracht sind. G230102CEN
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens
einmal monatlich gründlich mit
lauwarmem oder kaltem Wasser, um es
vor Korrosion und Umwelteinflüssen zu
schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten Sie
es nach jeder Geländefahrt waschen.Achten Sie besonders auf die
Beseitigung von Streusalz, Schmutz,Schlamm und anderen Anhaftungen.
Vergewissern Sie sich, dass die
Ablaufbohrungen in den unteren
Türblechen und in den Schwellerblechenfrei und sauber sind.
Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie nicht
umgehend beseitigt werden. Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für lackierteFlächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem oder
kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
VORSICHT -
Nasse
Bremsen
Prüfen Sie nach der Fahrzeug
-wäsche bei langsamer Fahrt, ob die
Bremsen durch Nässe beeinträch-tigt sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie die
Bremsen, indem Sie sie bei
langsamer Fahrt leicht betätigen.
(Fortsetzung)
Gehen Sie sorgfältig vor, wenn Sie die Seitenscheiben IhresFahrzeugs waschen.Besonders bei der Verwendung
eines Hochdruckreinigers.Wasser könnte durch die Fenster eindringen, sodass die
Innenausstattung nass werdenkönnte.
Um eine Beschädigung der Kunststoffteile zu vermeiden,
verwenden Sie für die Reinigungkeine chemischen Lösungsmittel und keine aggressiven Reinigungsmittel.
ACHTUNG
Verwenden Sie für die Fahrzeugwäsche keineaggressiven Reinigungsmittel,
keine chemischen Reiniger undkein heißes Wasser. Waschen Siedas Fahrzeug nicht, wenn dieKarosserie heiß ist oder das
Fahrzeug intensiverSonnenbestrahlung ausgesetztist.
(Fortsetzung)

771
Wartung

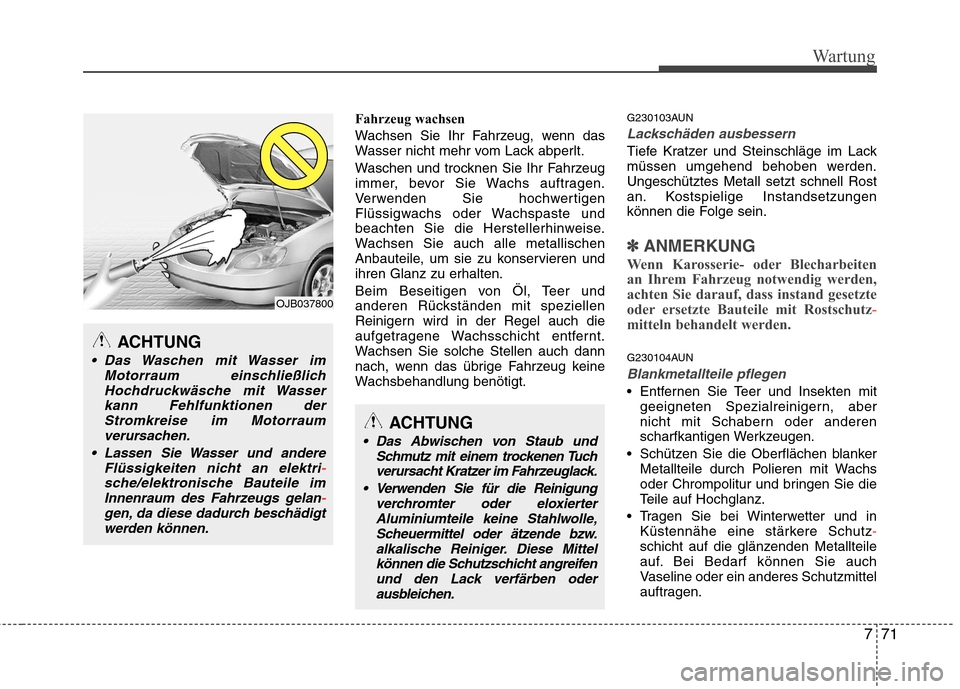

Fahrzeug wachsen
Wachsen Sie Ihr Fahrzeug, wenn das
Wasser nicht mehr vom Lack abperlt.
Waschen und trocknen Sie Ihr Fahrzeug
immer, bevor Sie Wachs auftragen.
Verwenden Sie hochwertigen
Flüssigwachs oder Wachspaste und
beachten Sie die Herstellerhinweise.
Wachsen Sie auch alle metallischen
Anbauteile, um sie zu konservieren undihren Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch dann
nach, wenn das übrige Fahrzeug keine
Wachsbehandlung benötigt.G230103AUN
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im Lack
müssen umgehend behoben werden.Ungeschütztes Metall setzt schnell Rost
an. Kostspielige Instandsetzungen
können die Folge sein.
✽✽
ANMERKUNG
Wenn Karosserie- oder Blecharbeiten
an Ihrem Fahrzeug notwendig werden,
achten Sie darauf, dass instand gesetzte
oder ersetzte Bauteile mit Rostschutz
-mitteln behandelt werden.
G230104AUN
Blankmetallteile pflegen
Entfernen Sie Teer und Insekten mit geeigneten Spezialreinigern, aber
nicht mit Schabern oder anderen
scharfkantigen Werkzeugen.
Schützen Sie die Oberflächen blanker Metallteile durch Polieren mit Wachs
oder Chrompolitur und bringen Sie die
Teile auf Hochglanz.
Tragen Sie bei Winterwetter und in Küstennähe eine stärkere Schutz
-schicht auf die glänzenden Metallteile
auf. Bei Bedarf können Sie auch
Vaseline oder ein anderes Schutzmittel
auftragen.
ACHTUNG
Das Abwischen von Staub und
Schmutz mit einem trockenen Tuchverursacht Kratzer im Fahrzeuglack.
Verwenden Sie für die Reinigung verchromter oder eloxierterAluminiumteile keine Stahlwolle,Scheuermittel oder ätzende bzw.alkalische Reiniger. Diese Mittel
können die Schutzschicht angreifenund den Lack verfärben oderausbleichen.
ACHTUNG
Das Waschen mit Wasser im Motorraum einschließlich
Hochdruckwäsche mit Wasserkann Fehlfunktionen derStromkreise im Motorraumverursachen.
Lassen Sie Wasser und andere Flüssigkeiten nicht an elektri
-sche/elektronische Bauteile imInnenraum des Fahrzeugs gelan-gen, da diese dadurch beschädigt
werden können.
OJB037800

Wartung
72
7

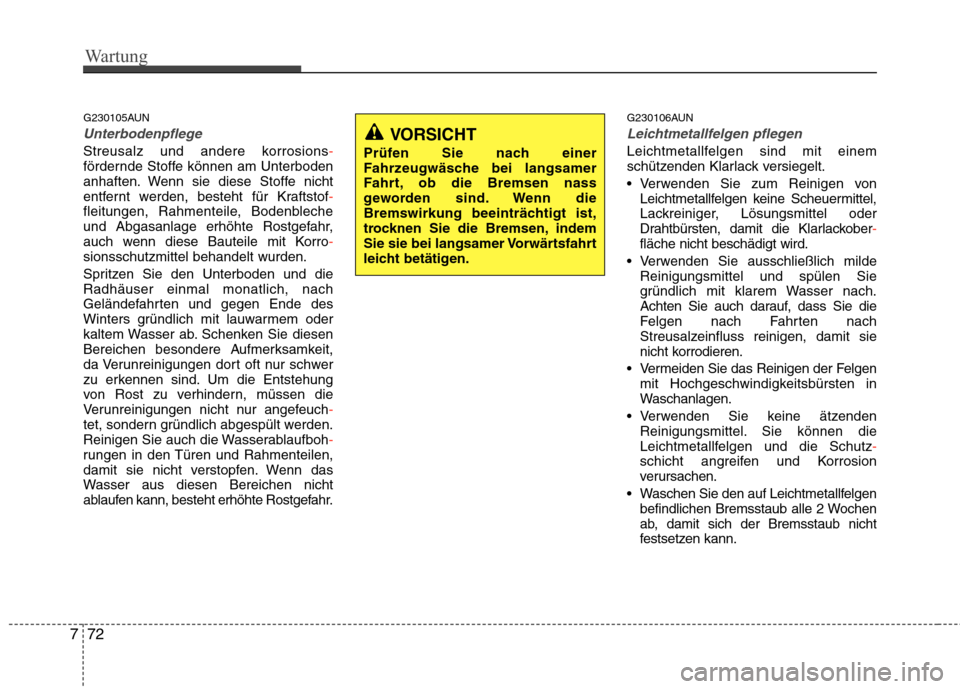

G230105AUN
Unterbodenpflege
Streusalz und andere korrosions-fördernde Stoffe können am Unterboden
anhaften. Wenn sie diese Stoffe nicht
entfernt werden, besteht für Kraftstof
-fleitungen, Rahmenteile, Bodenbleche
und Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit Korro
-sionsschutzmittel behandelt wurden.
Spritzen Sie den Unterboden und die Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem oder
kaltem Wasser ab. Schenken Sie diesen
Bereichen besondere Aufmerksamkeit,
da Verunreinigungen dort oft nur schwer
zu erkennen sind. Um die Entstehung
von Rost zu verhindern, müssen die
Verunreinigungen nicht nur angefeuch
-tet, sondern gründlich abgespült werden.
Reinigen Sie auch die Wasserablaufboh-rungen in den Türen und Rahmenteilen,
damit sie nicht verstopfen. Wenn das
Wasser aus diesen Bereichen nicht
ablaufen kann, besteht erhöhte Rostgefahr. G230106AUN
Leichtmetallfelgen pflegen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
Verwenden Sie zum Reinigen von
Leichtmetallfelgen keine Scheuermittel,
Lackreiniger, Lösungsmittel oder
Drahtbürsten, damit die Klarlackober
-fläche nicht beschädigt wird.
Verwenden Sie ausschließlich milde Reinigungsmittel und spülen Sie
gründlich mit klarem Wasser nach.
Achten Sie auch darauf, dass Sie die
Felgen nach Fahrten nach
Streusalzeinfluss reinigen, damit sie
nicht korrodieren.
Vermeiden Sie das Reinigen der Felgen mit Hochgeschwindigkeitsbürsten in
Waschanlagen.
Verwenden Sie keine ätzenden Reinigungsmittel. Sie können die
Leichtmetallfelgen und die Schutz
-schicht angreifen und Korrosion
verursachen.
Waschen Sie den auf Leichtmetallfelgen befindlichen Bremsstaub alle 2 Wochen
ab, damit sich der Bremsstaub nicht
festsetzen kann.
VORSICHT
Prüfen Sie nach einer
Fahrzeugwäsche bei langsamer
Fahrt, ob die Bremsen nass
geworden sind. Wenn die
Bremswirkung beeinträchtigt ist,
trocknen Sie die Bremsen, indem
Sie sie bei langsamer Vorwärtsfahrt
leicht betätigen.

773
Wartung

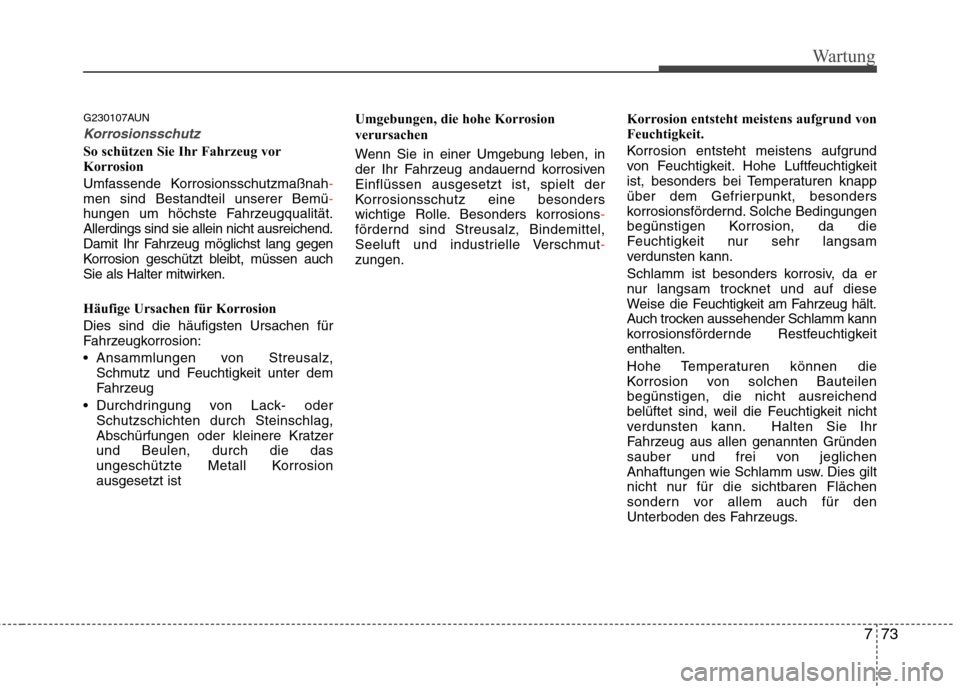

G230107AUN
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaßnah
-men sind Bestandteil unserer Bemü-hungen um höchste Fahrzeugqualität. Allerdings sind sie allein nicht ausreichend.
Damit Ihr Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen auch
Sie als Halter mitwirken.
Häufige Ursachen für Korrosion Dies sind die häufigsten Ursachen für
Fahrzeugkorrosion:
Schmutz und Feuchtigkeit unter dem
Fahrzeug
Schutzschichten durch Steinschlag,
Abschürfungen oder kleinere Kratzerund Beulen, durch die das
ungeschützte Metall Korrosionausgesetzt ist Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben, in
der Ihr Fahrzeug andauernd korrosivenEinflüssen ausgesetzt ist, spielt der
Korrosionsschutz eine besonders
wichtige Rolle. Besonders korrosions-fördernd sind Streusalz, Bindemittel,
Seeluft und industrielle Verschmut-zungen.
Korrosion entsteht meistens aufgrund von
Feuchtigkeit.
Korrosion entsteht meistens aufgrund
von Feuchtigkeit. Hohe Luftfeuchtigkeit
ist, besonders bei Temperaturen knapp
über dem Gefrierpunkt, besonders
korrosionsfördernd. Solche Bedingungen
begünstigen Korrosion, da die
Feuchtigkeit nur sehr langsam
verdunsten kann.
Schlamm ist besonders korrosiv, da er
nur langsam trocknet und auf diese
Weise die F
euchtigkeit am Fahrzeug hält.
Auch trocken aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeitenthalten.
Hohe Temperaturen können die
Korrosion von solchen Bauteilenbegünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit nicht
verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten Gründen
sauber und frei von jeglichen
Anhaftungen wie Schlamm usw. Dies gilt
nicht nur für die sichtbaren Flächen
sondern vor allem auch für den
Unterboden des Fahrzeugs.

Wartung
74
7

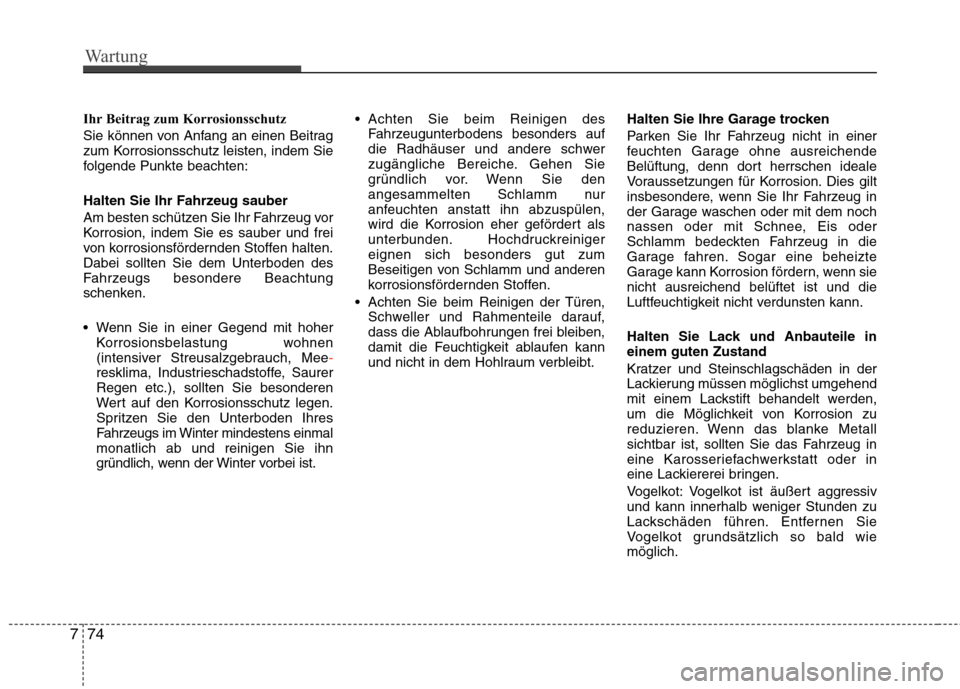

Ihr Beitrag zum Korrosionsschutz
Sie können von Anfang an einen Beitrag
zum Korrosionsschutz leisten, indem Sie
folgende Punkte beachten:
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr Fahrzeug vor
Korrosion, indem Sie es sauber und frei
von korrosionsfördernden Stoffen halten.Dabei sollten Sie dem Unterboden des
Fahrzeugs besondere Beachtung
schenken.
Wenn Sie in einer Gegend mit hoher
Korrosionsbelastung wohnen
(intensiver Streusalzgebrauch, Mee
-resklima, Industrieschadstoffe, Saurer Regen etc.), sollten Sie besonderen
Wert auf den Korrosionsschutz legen.
Spritzen Sie den Unterboden Ihres
Fahrzeugs im Winter mindestens einmalmonatlich ab und reinigen Sie ihn
gründlich, wenn der Winter vorbei ist. Achten Sie beim Reinigen des
Fahrzeugunterbodens besonders auf
die Radhäuser und andere schwer
zugängliche Bereiche. Gehen Sie
gründlich vor. Wenn Sie den
angesammelten Schlamm nur
anfeuchten anstatt ihn abzuspülen,
wird die Korrosion eher gefördert als
unterbunden. Hochdruckreinigereignen sich besonders gut zum
Beseitigen von Schlamm und anderen
korrosionsfördernden Stoffen.
Achten Sie beim Reinigen der Türen, Schweller und Rahmenteile darauf,
dass die Ablaufbohrungen frei bleiben,
damit die Feuchtigkeit ablaufen kann
und nicht in dem Hohlraum verbleibt. Halten Sie Ihre Garage trocken
Parken Sie Ihr Fahrzeug nicht in einer
feuchten Garage ohne ausreichende
Belüftung, denn dort herrschen ideale
Voraussetzungen für Korrosion. Dies gilt
insbesondere, wenn Sie Ihr Fahrzeug in
der Garage waschen oder mit dem noch
nassen oder mit Schnee, Eis oder
Schlamm bedeckten Fahrzeug in die
Garage fahren. Sogar eine beheizte
Garage kann Korrosion fördern, wenn sienicht ausreichend belüftet ist und die
Luftfeuchtigkeit nicht verdunsten kann.
Halten Sie Lack und Anbauteile in einem guten Zustand
Kratzer und Steinschlagschäden in der
Lackierung müssen möglichst umgehend
mit einem Lackstift behandelt werden,
um die Möglichkeit von Korrosion zu
reduzieren. Wenn das blanke Metall
sichtbar ist, sollten Sie das Fahrzeug in
eine Karosseriefachwerkstatt oder in
eine Lackiererei bringen.
Vogelkot: Vogelkot ist äußert aggressiv
und kann innerhalb weniger Stunden zu
Lackschäden führen. Entfernen Sie
Vogelkot grundsätzlich so bald wiemöglich.

775
Wartung

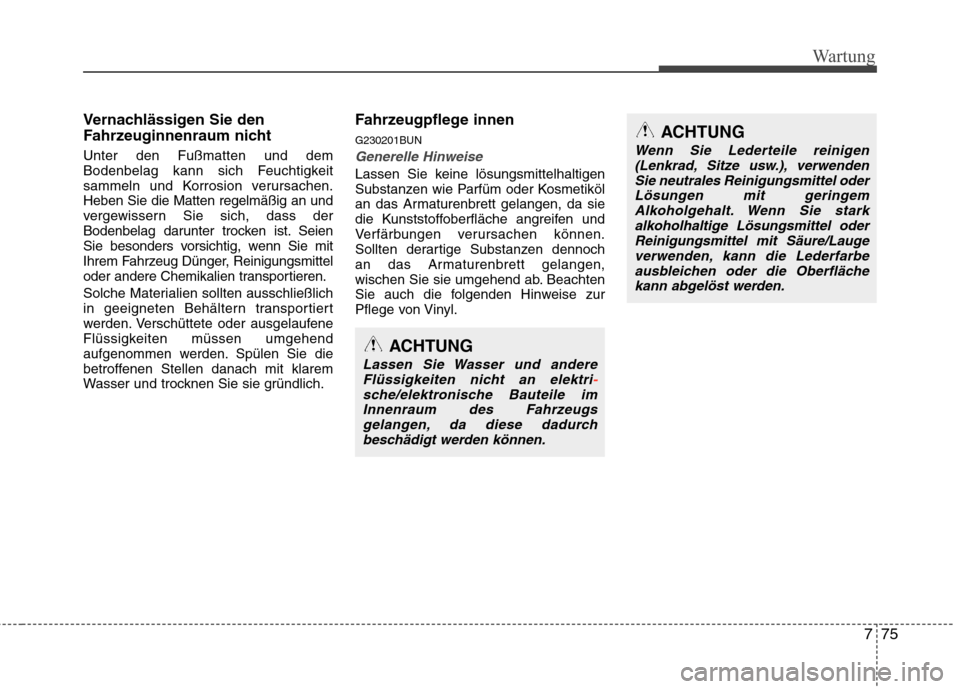

Vernachlässigen Sie den
Fahrzeuginnenraum nicht Unter den Fußmatten und dem
Bodenbelag kann sich Feuchtigkeit
sammeln und Korrosion verursachen.Heben Sie die Matten regelmäßig an und
vergewissern Sie sich, dass der
Bodenbelag darunter trocken ist. Seien
Sie besonders vorsichtig, wenn Sie mit
Ihrem Fahrzeug Dünger, Reinigungsmittel
oder andere Chemikalien transportieren.
Solche Materialien sollten ausschließlich
in geeigneten Behältern transportiert
werden. Verschüttete oder ausgelaufene
Flüssigkeiten müssen umgehend
aufgenommen werden. Spülen Sie die
betroffenen Stellen danach mit klarem
Wasser und trocknen Sie sie gründlich.Fahrzeugpflege innen
G230201BUN
Generelle Hinweise
Lassen Sie keine lösungsmittelhaltigen
Substanzen wie Parfüm oder Kosmetiköl
an das Armaturenbrett gelangen, da sie
die Kunststoffoberfläche angreifen und
Verfärbungen verursachen können.
Sollten derartige Substanzen dennoch
an das Armaturenbrett gelangen,
wischen Sie sie umgehend ab. Beachten
Sie auch die folgenden Hinweise zur
Pflege von Vinyl.
ACHTUNG
Lassen Sie Wasser und andere
Flüssigkeiten nicht an elektri-sche/elektronische Bauteile imInnenraum des Fahrzeugsgelangen, da diese dadurch
beschädigt werden können.
ACHTUNG
Wenn Sie Lederteile reinigen(Lenkrad, Sitze usw.), verwenden
Sie neutrales Reinigungsmittel oder Lösungen mit geringemAlkoholgehalt. Wenn Sie stark alkoholhaltige Lösungsmittel oder
Reinigungsmittel mit Säure/Laugeverwenden, kann die Lederfarbe ausbleichen oder die Oberfläche
kann abgelöst werden.

Wartung
76
7

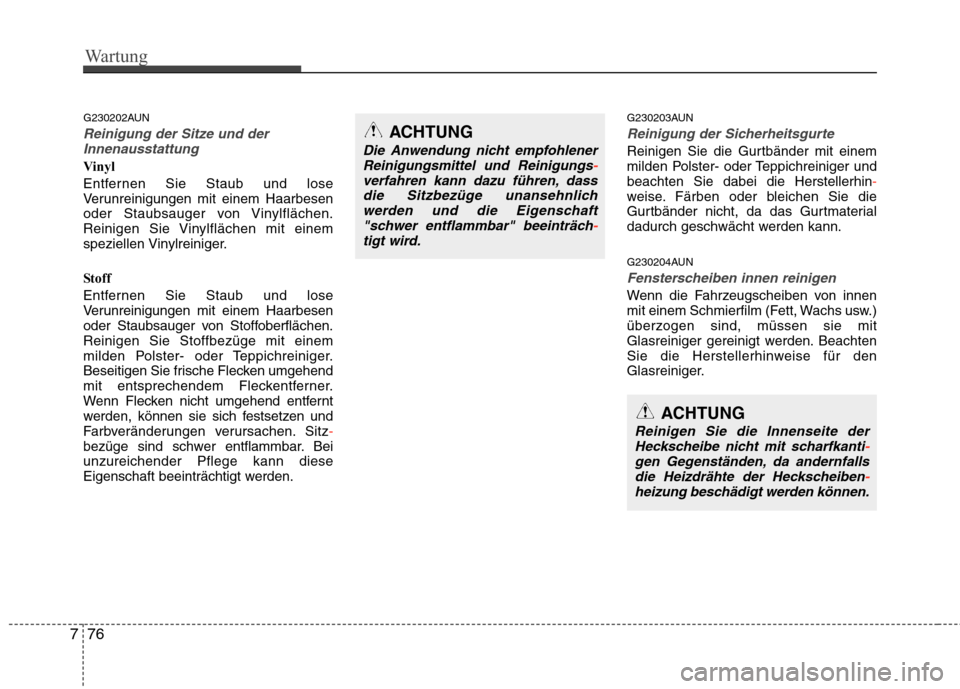

G230202AUN
Reinigung der Sitze und der
Innenausstattung
Vinyl
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Vinylflächen.
Reinigen Sie Vinylflächen mit einem
speziellen Vinylreiniger.
Stoff
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Stoffoberflächen.Reinigen Sie Stoffbezüge mit einem
milden Polster- oder Teppichreiniger.
Beseitigen Sie frische Flecken umgehend
mit entsprechendem Fleckentferner.
Wenn Flecken nicht umgehend entfernt
werden, können sie sich festsetzen und
Farbveränderungen verursachen. Sitz
-bezüge sind schwer entflammbar. Bei unzureichender Pflege kann diese
Eigenschaft beeinträchtigt werden. G230203AUN
Reinigung der Sicherheitsgurte
Reinigen Sie die Gurtbänder mit einem
milden Polster- oder Teppichreiniger undbeachten Sie dabei die Herstellerhin
-weise. Färben oder bleichen Sie die
Gurtbänder nicht, da das Gurtmaterial
dadurch geschwächt werden kann.
G230204AUN
Fensterscheiben innen reinigen
Wenn die Fahrzeugscheiben von innen
mit einem Schmierfilm (Fett, Wachs usw.)
überzogen sind, müssen sie mit
Glasreiniger gereinigt werden. Beachten
Sie die Herstellerhinweise für den
Glasreiniger.
ACHTUNG
Die Anwendung nicht empfohlener
Reinigungsmittel und Reinigungs-verfahren kann dazu führen, dassdie Sitzbezüge unansehnlich
werden und die Eigenschaft "schwer entflammbar" beeinträch
-tigt wird.
ACHTUNG
Reinigen Sie die Innenseite derHeckscheibe nicht mit scharfkanti-gen Gegenständen, da andernfalls die Heizdrähte der Heckscheiben-heizung beschädigt werden können.

777
Wartung

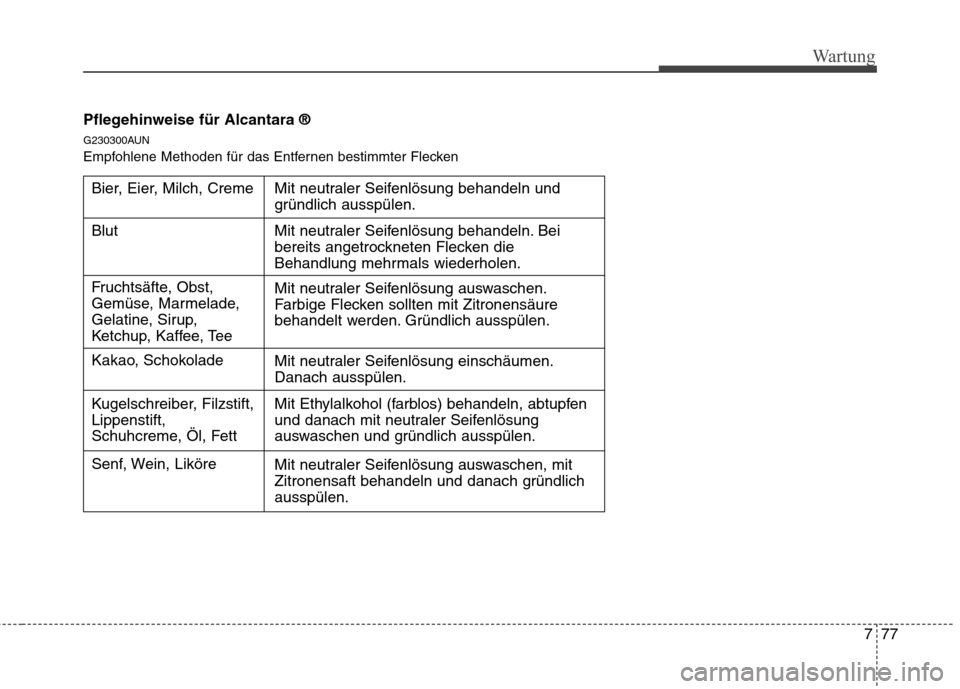

Pflegehinweise für Alcantara ®
G230300AUN
Empfohlene Methoden für das Entfernen bestimmter Flecken
Bier, Eier, Milch, Creme Mit neutraler Seifenlösung behandeln undgründlich ausspülen.
Mit neutraler Seifenlösung behandeln. Bei
bereits angetrockneten Flecken die
Behandlung mehrmals wiederholen.
Mit neutraler Seifenlösung auswaschen.
Farbige Flecken sollten mit Zitronensäure
behandelt werden. Gründlich ausspülen.
Mit neutraler Seifenlösung einschäumen. Danach ausspülen.
Mit Ethylalkohol (farblos) behandeln, abtupfen
und danach mit neutraler Seifenlösung
auswaschen und gründlich ausspülen.
Mit neutraler Seifenlösung auswaschen, mit
Zitronensaft behandeln und danach gründlichausspülen.
Blut
Fruchtsäfte, Obst,
Gemüse, Marmelade,
Gelatine, Sirup,
Ketchup, Kaffee, Tee
Kakao, Schokolade
Kugelschreiber, Filzstift, Lippenstift,
Schuhcreme, Öl, Fett
Senf, Wein, Liköre
