Mantenimiento

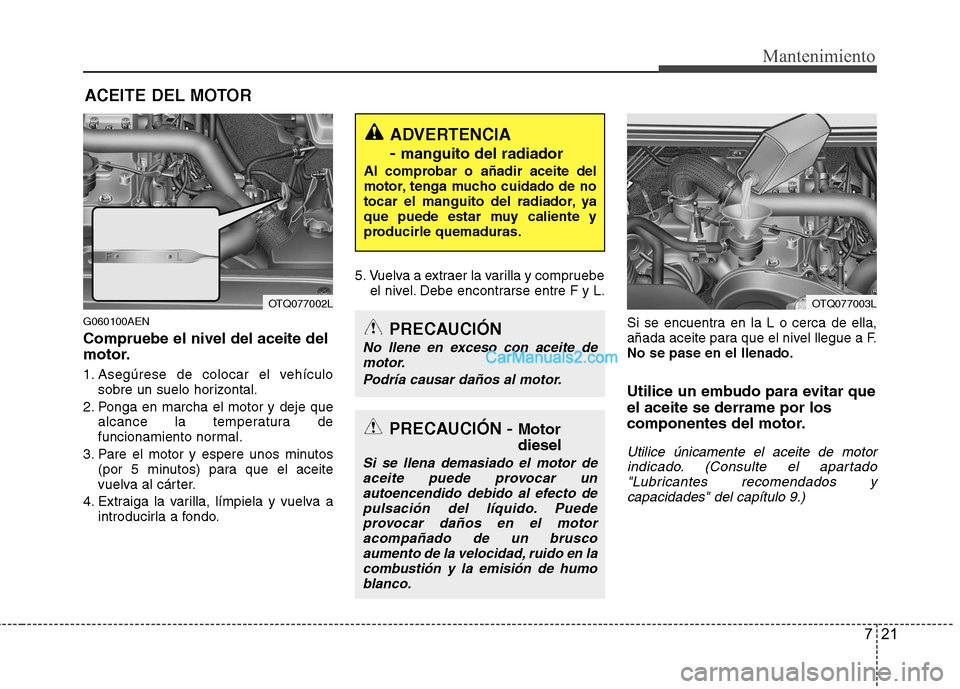

ACEITE DEL MOTOR
G060100AEN Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que alcance la temperatura de
funcionamiento normal.
3. Pare el motor y espere unos minutos (por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a introducirla a fondo. 5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.No se pase en el llenado.
Utilice un embudo para evitar que el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor indicado. (Consulte el apartado"Lubricantes recomendados y
capacidades" del capítulo 9.)
ADVERTENCIA - manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor diesel
Si se llena demasiado el motor de
aceite puede provocar unautoencendido debido al efecto de pulsación del líquido. Puede
provocar daños en el motoracompañado de un bruscoaumento de la velocidad, ruido en lacombustión y la emisión de humo
blanco.
PRECAUCIÓN
No llene en exceso con aceite demotor.
Podría causar daños al motor.
OTQ077002LOTQ077003L

Mantenimiento
22
7

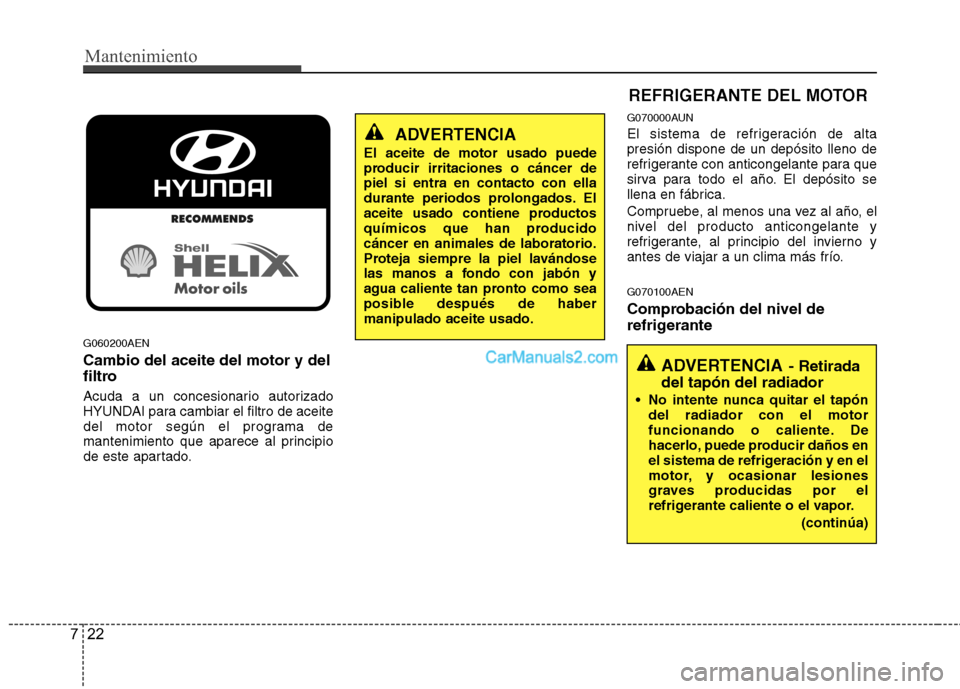

G060200AEN Cambio del aceite del motor y del
filtro
Acuda a un concesionario autorizado
HYUNDAI para cambiar el filtro de aceite
del motor según el programa de
mantenimiento que aparece al principio
de este apartado. G070000AUN
El sistema de refrigeración de alta presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe, al menos una vez al año, el
nivel del producto anticongelante y
refrigerante, al principio del invierno y
antes de viajar a un clima más frío. G070100AEN
Comprobación del nivel de
refrigerante
ADVERTENCIA
- Retirada
del tapón del radiador
No intente nunca quitar el tapón del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
(continúa)
ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer depiel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producidocáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de habermanipulado aceite usado.
REFRIGERANTE DEL MOTOR

723
Mantenimiento

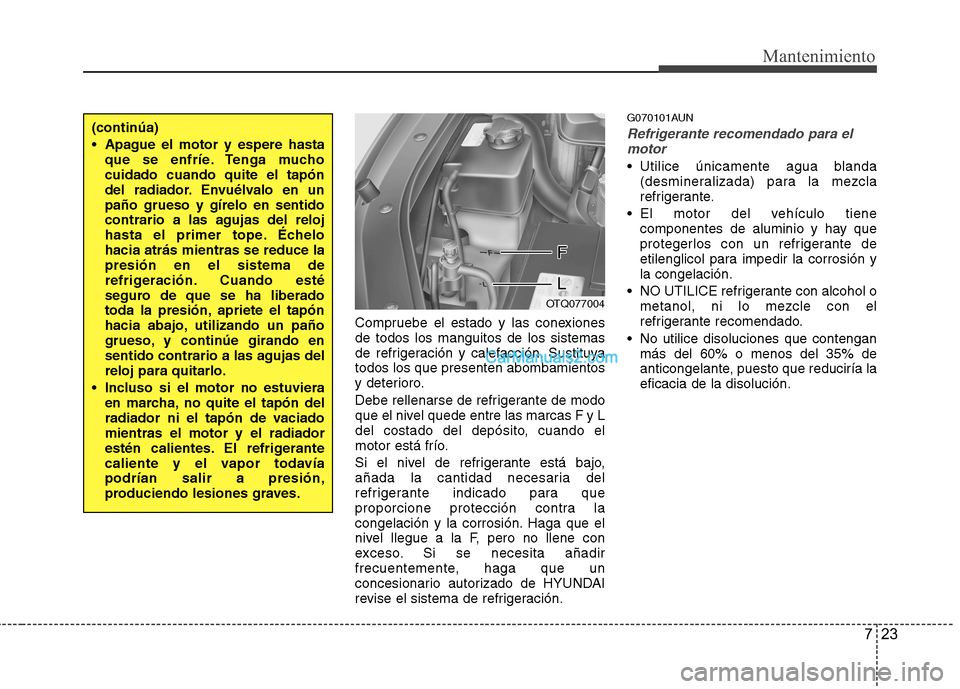

Compruebe el estado y las conexiones de todos los manguitos de los sistemas
de refrigeración y calefacción. Sustituyatodos los que presenten abombamientos
y deterioro.
Debe rellenarse de refrigerante de modo
que el nivel quede entre las marcas F y L
del costado del depósito, cuando el
motor está frío.
Si el nivel de refrigerante está bajo,
añada la cantidad necesaria del
refrigerante indicado para que
proporcione protección contra la
congelación y la corrosión. Haga que el
nivel llegue a la F, pero no llene con
exceso. Si se necesita añadir
frecuentemente, haga que un
concesionario autorizado de HYUNDAI
revise el sistema de refrigeración.G070101AUN
Refrigerante recomendado para el
motor
Utilice únicamente agua blanda (desmineralizada) para la mezcla
refrigerante.
El motor del vehículo tiene componentes de aluminio y hay que
protegerlos con un refrigerante de
etilenglicol para impedir la corrosión yla congelación.
NO UTILICE refrigerante con alcohol o metanol, ni lo mezcle con el
refrigerante recomendado.
No utilice disoluciones que contengan más del 60% o menos del 35% de
anticongelante, puesto que reduciría laeficacia de la disolución.
(continúa)
Apague el motor y espere hastaque se enfríe. Tenga mucho cuidado cuando quite el tapón
del radiador. Envuélvalo en unpaño grueso y gírelo en sentido
contrario a las agujas del reloj
hasta el primer tope. Échelohacia atrás mientras se reduce lapresión en el sistema de
refrigeración. Cuando esté
seguro de que se ha liberado
toda la presión, apriete el tapón
hacia abajo, utilizando un paño
grueso, y continúe girando en
sentido contrario a las agujas delreloj para quitarlo.
Incluso si el motor no estuviera en marcha, no quite el tapón del
radiador ni el tapón de vaciadomientras el motor y el radiador
estén calientes. El refrigerante
caliente y el vapor todavíapodrían salir a presión,
produciendo lesiones graves.
OTQ077004

Mantenimiento
24
7

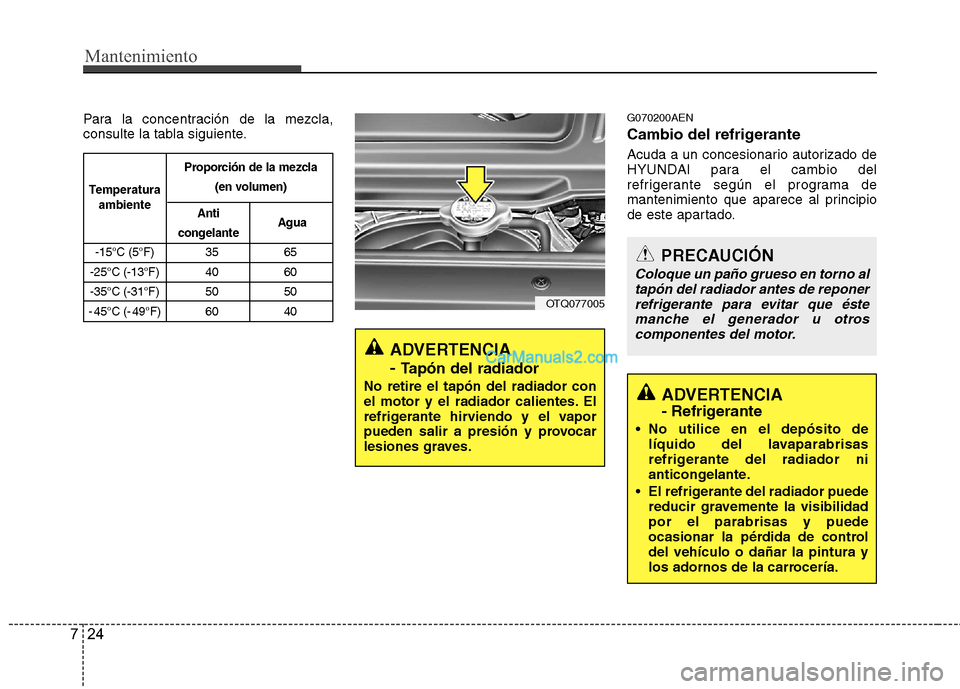

Para la concentración de la mezcla,
consulte la tabla siguiente. G070200AEN
Cambio del refrigerante
Acuda a un concesionario autorizado de
HYUNDAI para el cambio del
refrigerante según el programa de
mantenimiento que aparece al principio
de este apartado.
ADVERTENCIA -
Tapón del radiador
No retire el tapón del radiador con
el motor y el radiador calientes. El
refrigerante hirviendo y el vapor
pueden salir a presión y provocar
lesiones graves.
ADVERTENCIA
- Refrigerante
No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer
refrigerante para evitar que éste manche el generador u otroscomponentes del motor.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
- 45°C (- 49°F) 60 40
Temperatura ambiente Proporción de la mezcla
(en volumen)
Anti
congelante Agua
OTQ077005

725
Mantenimiento

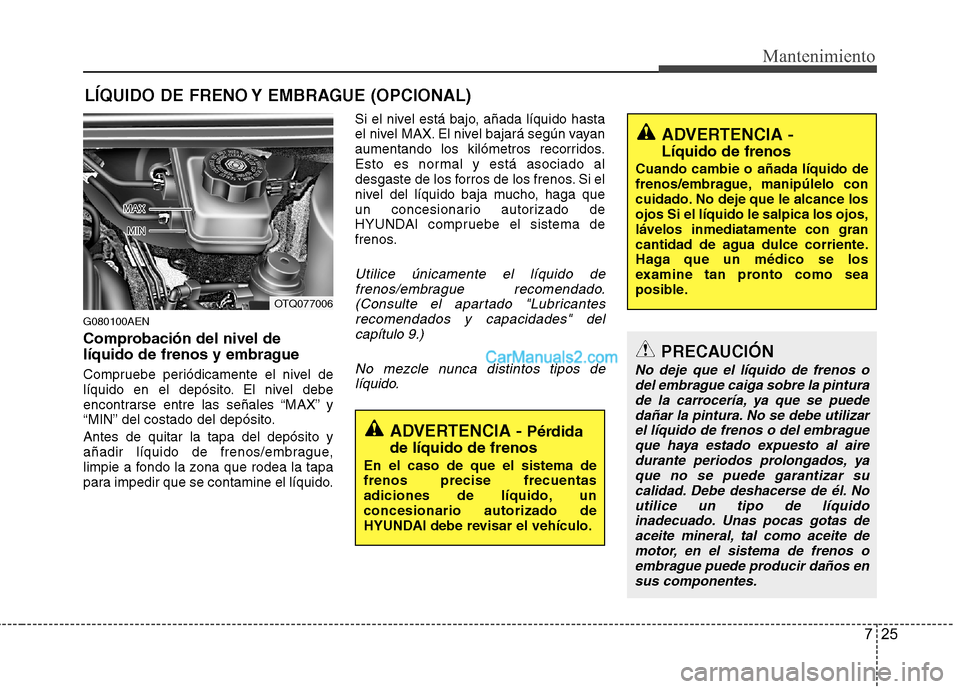

LÍQUIDO DE FRENO Y EMBRAGUE (OPCIONAL)
G080100AEN
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito. Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrague,
limpie a fondo la zona que rodea la tapa
para impedir que se contamine el líquido. Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel del líquido baja mucho, haga que
un concesionario autorizado de
HYUNDAI compruebe el sistema de
frenos.
Utilice únicamente el líquido de
frenos/embrague recomendado.
(Consulte el apartado "Lubricantesrecomendados y capacidades" delcapítulo 9.)
No mezcle nunca distintos tipos delíquido.
ADVERTENCIA - Líquido de frenos
Cuando cambie o añada líquido de
frenos/embrague, manipúlelo con
cuidado. No deje que le alcance losojos Si el líquido le salpica los ojos,lávelos inmediatamente con gran
cantidad de agua dulce corriente.
Haga que un médico se los
examine tan pronto como sea
posible.
ADVERTENCIA - Pérdida
de líquido de frenos
En el caso de que el sistema de frenos precise frecuentas
adiciones de líquido, unconcesionario autorizado de
HYUNDAI debe revisar el vehículo.
PRECAUCIÓN
No deje que el líquido de frenos o del embrague caiga sobre la pintura de la carrocería, ya que se puededañar la pintura. No se debe utilizar
el líquido de frenos o del embragueque haya estado expuesto al aire durante periodos prolongados, yaque no se puede garantizar su
calidad. Debe deshacerse de él. Noutilice un tipo de líquido inadecuado. Unas pocas gotas deaceite mineral, tal como aceite de
motor, en el sistema de frenos oembrague puede producir daños en sus componentes.
OTQ077006

Mantenimiento
26
7

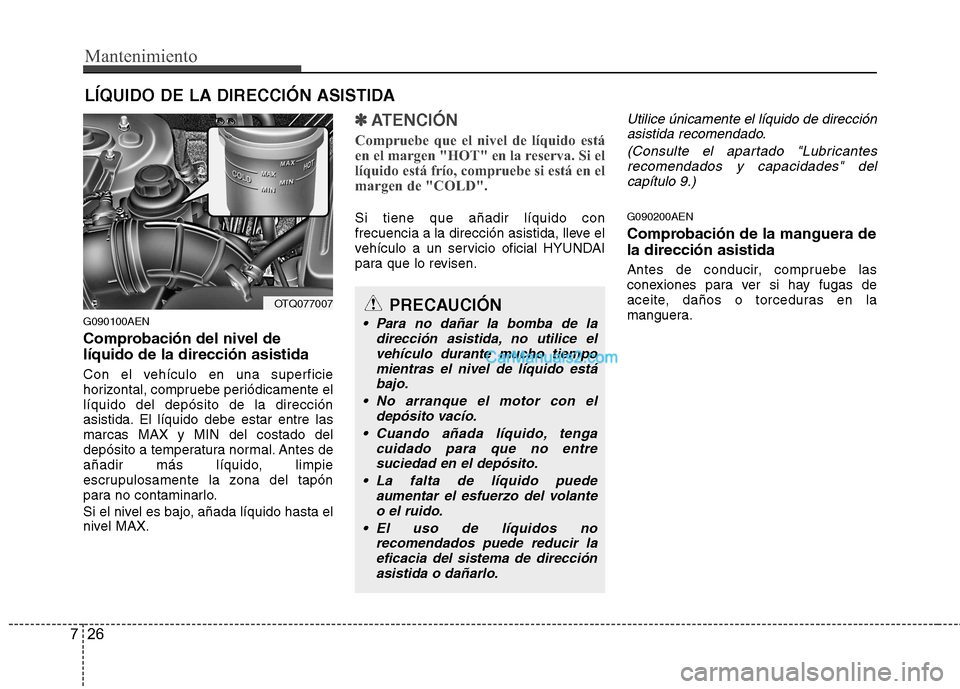

LÍQUIDO DE LA DIRECCIÓN ASISTIDA
G090100AEN
Comprobación del nivel de líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente ellíquido del depósito de la dirección
asistida. El líquido debe estar entre lasmarcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽✽ ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si el
líquido está frío, compruebe si está en el
margen de "COLD".
Si tiene que añadir líquido con
frecuencia a la dirección asistida, lleve el
vehículo a un servicio oficial HYUNDAI
para que lo revisen.
Utilice únicamente el líquido de dirección asistida recomendado.
(Consulte el apartado "Lubricantesrecomendados y capacidades" del capítulo 9.)
G090200AEN
Comprobación de la manguera de la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños o torceduras en la
manguera.
PRECAUCIÓN
Para no dañar la bomba de la dirección asistida, no utilice elvehículo durante mucho tiempomientras el nivel de líquido está
bajo.
No arranque el motor con el depósito vacío.
Cuando añada líquido, tenga cuidado para que no entre
suciedad en el depósito.
La falta de líquido puede aumentar el esfuerzo del volanteo el ruido.
El uso de líquidos no recomendados puede reducir la
eficacia del sistema de direcciónasistida o dañarlo.
OTQ077007

727
Mantenimiento

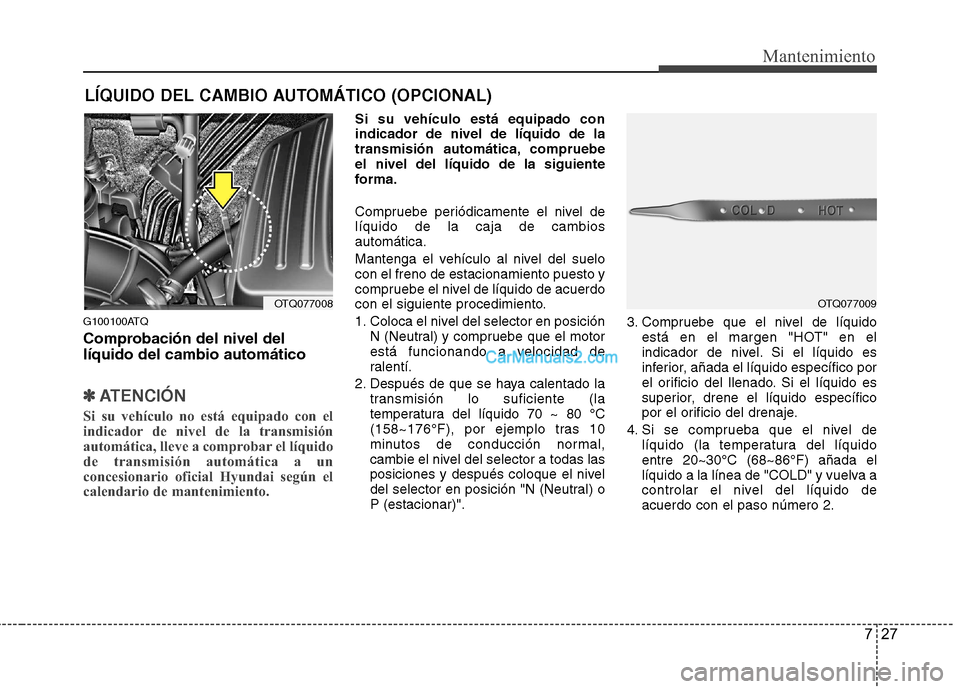

LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
G100100ATQ
Comprobación del nivel del líquido del cambio automático
✽✽ ATENCIÓN
Si su vehículo no está equipado con el
indicador de nivel de la transmisión
automática, lleve a comprobar el líquido
de transmisión automática a un
concesionario oficial Hyundai según el
calendario de mantenimiento.
Si su vehículo está equipado con indicador de nivel de líquido de la
transmisión automática, compruebeel nivel del líquido de la siguiente
forma.
Compruebe periódicamente el nivel de líquido de la caja de cambiosautomática.
Mantenga el vehículo al nivel del suelo con el freno de estacionamiento puesto y
compruebe el nivel de líquido de acuerdo
con el siguiente procedimiento.
1. Coloca el nivel del selector en posición N (Neutral) y compruebe que el motor
está funcionando a velocidad de
ralentí.
2. Después de que se haya calentado la transmisión lo suficiente (la
temperatura del líquido 70 ~ 80 °C
(158~176°F), por ejemplo tras 10
minutos de conducción normal,
cambie el nivel del selector a todas las
posiciones y después coloque el nivel
del selector en posición "N (Neutral) oP (estacionar)". 3. Compruebe que el nivel de líquido
está en el margen "HOT" en el
indicador de nivel. Si el líquido es
inferior, añada el líquido específico por
el orificio del llenado. Si el líquido es
superior, drene el líquido específico
por el orificio del drenaje.
4. Si se comprueba que el nivel de líquido (la temperatura del líquidoentre 20~30°C (68~86°F) añada el
líquido a la línea de "COLD" y vuelva a
controlar el nivel del líquido deacuerdo con el paso número 2.
OTQ077008OTQ077009

Mantenimiento
28
7
✽✽
ATENCIÓN
La marca “C” (frio) está únicamente
para referencia y NO debe utilizarse
para determinar el nivel del líquido. ✽
✽
ATENCIÓN
El líquido nuevo del cambio automático
debe ser de color rojo. Se añade el
colorante rojo para que la planta de
montaje pueda identificarlo como
líquido para cambio automático y
distinguirlo del aceite de motor y el
anticongelante. El colorante rojo, que no
es un indicador de la calidad del líquido,
no es permanente. Con el tiempo de
funcionamiento del vehículo, el líquido
irá oscureciéndose. El color puede llegar
a volverse marrón claro. En resumen,
cambie el líquido del cambio automático

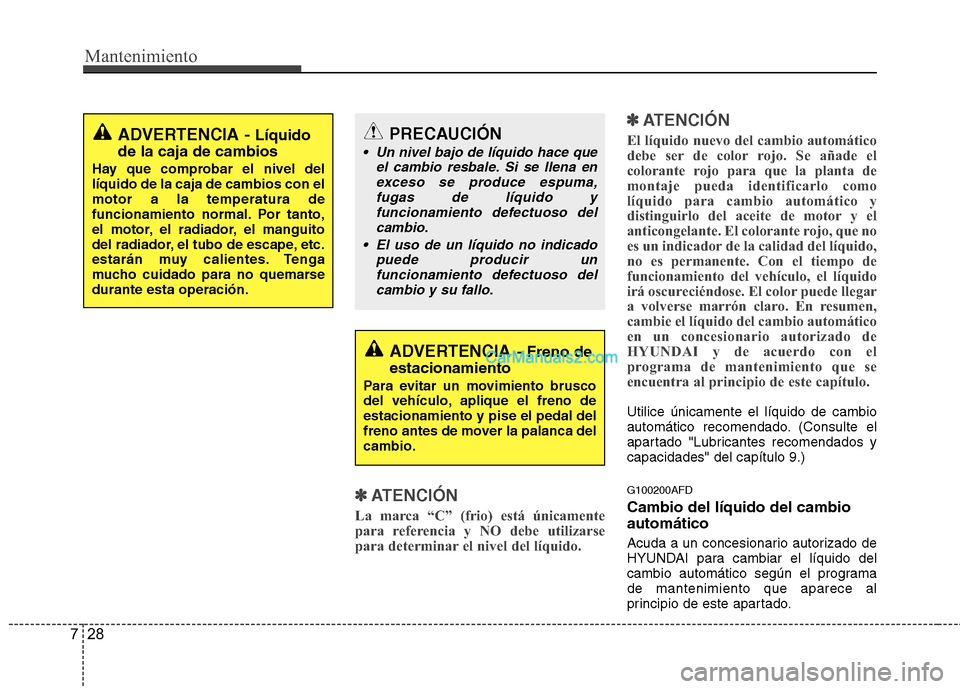

en un concesionario autorizado de
HYUNDAI y de acuerdo con el
programa de mantenimiento que se
encuentra al principio de este capítulo.
Utilice únicamente el líquido de cambio
automático recomendado. (Consulte el
apartado "Lubricantes recomendados ycapacidades" del capítulo 9.) G100200AFD Cambio del líquido del cambio automático
Acuda a un concesionario autorizado de
HYUNDAI para cambiar el líquido del
cambio automático según el programade mantenimiento que aparece al
principio de este apartado.
ADVERTENCIA - Líquido
de la caja de cambios
Hay que comprobar el nivel del líquido de la caja de cambios con elmotor a la temperatura de
funcionamiento normal. Por tanto,
el motor, el radiador, el manguito
del radiador, el tubo de escape, etc.
estarán muy calientes. Tenga
mucho cuidado para no quemarsedurante esta operación.
ADVERTENCIA - Freno de
estacionamiento
Para evitar un movimiento brusco
del vehículo, aplique el freno deestacionamiento y pise el pedal del
freno antes de mover la palanca delcambio.
PRECAUCIÓN
Un nivel bajo de líquido hace que el cambio resbale. Si se llena enexceso se produce espuma,
fugas de líquido yfuncionamiento defectuoso delcambio.
El uso de un líquido no indicado puede producir unfuncionamiento defectuoso del cambio y su fallo.

729
Mantenimiento

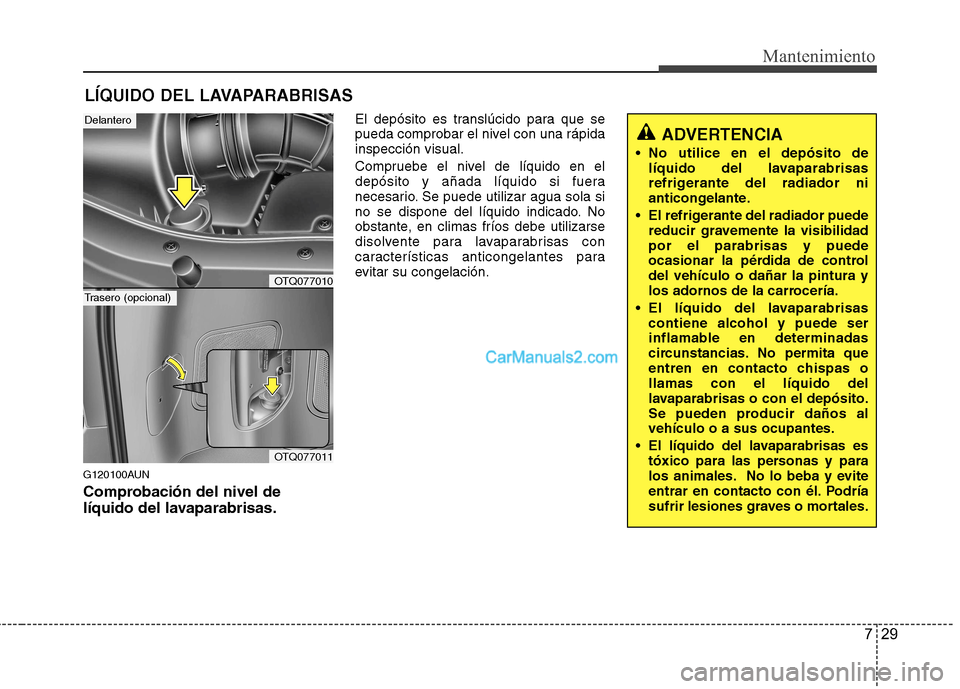

LÍQUIDO DEL LAVAPARABRISAS
G120100AUN
Comprobación del nivel de
líquido del lavaparabrisas. El depósito es translúcido para que se
pueda comprobar el nivel con una rápidainspección visual.
Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
El líquido del lavaparabrisas contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas ollamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños alvehículo o a sus ocupantes.
El líquido del lavaparabrisas es tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
OTQ077010
OTQ077011
Delantero
Trasero (opcional)

Mantenimiento
30
7

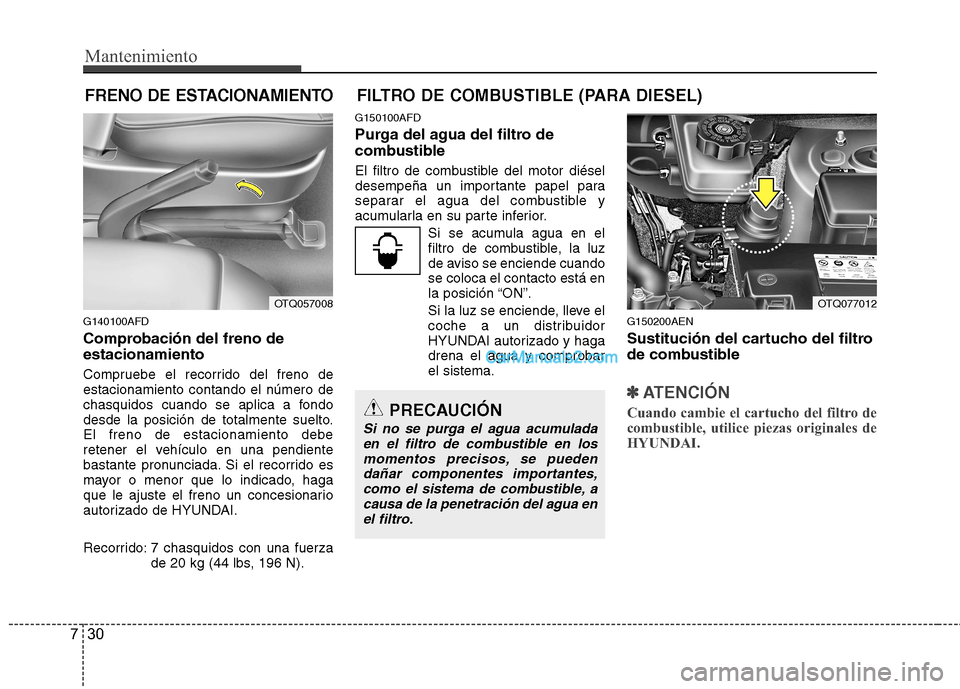

FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
G140100AFD
Comprobación del freno de estacionamiento
Compruebe el recorrido del freno de estacionamiento contando el número de
chasquidos cuando se aplica a fondo
desde la posición de totalmente suelto.El freno de estacionamiento debe
retener el vehículo en una pendiente
bastante pronunciada. Si el recorrido es
mayor o menor que lo indicado, haga
que le ajuste el freno un concesionario
autorizado de HYUNDAI.
Recorrido: 7 chasquidos con una fuerza de 20 kg (44 lbs, 196 N). G150100AFD
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el
filtro de combustible, la luz
de aviso se enciende cuandose coloca el contacto está en
la posición “ON”.
Si la luz se enciende, lleve el
coche a un distribuidor
HYUNDAI autorizado y hagadrena el agua y comprobarel sistema. G150200AEN
Sustitución del cartucho del filtro
de combustible
✽✽
ATENCIÓN
Cuando cambie el cartucho del filtro de
combustible, utilice piezas originales de
HYUNDAI.
PRECAUCIÓN
Si no se purga el agua acumulada en el filtro de combustible en los momentos precisos, se pueden dañar componentes importantes,
como el sistema de combustible, acausa de la penetración del agua enel filtro.
OTQ077012OTQ057008
