Mantenimiento
G200300AUN

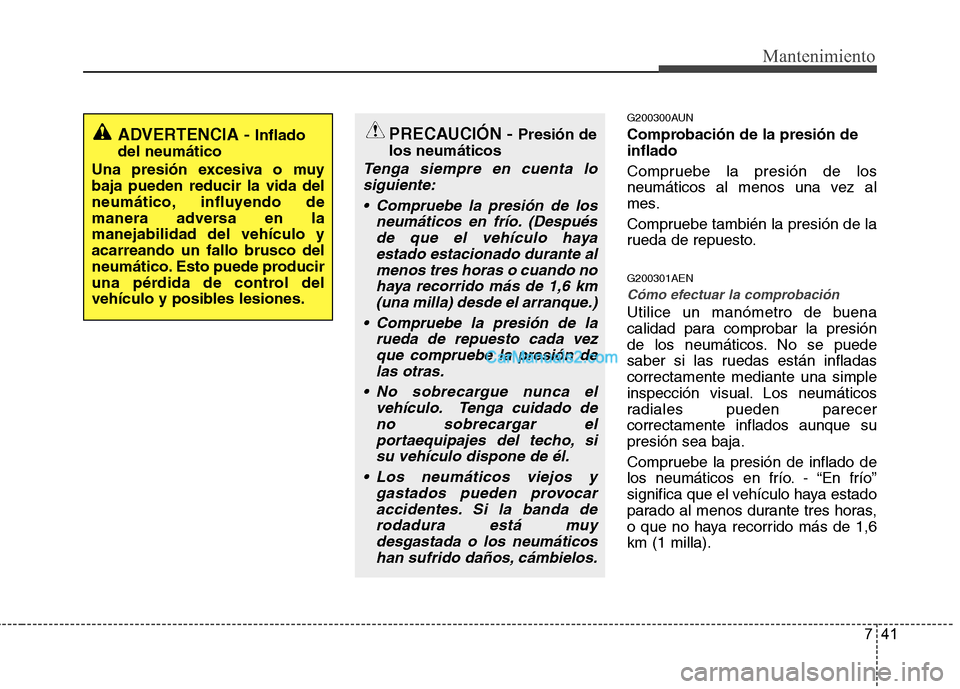

Comprobación de la presión de inflado
Compruebe la presión de los
neumáticos al menos una vez al
mes.
Compruebe también la presión de la
rueda de repuesto. G200301AEN
Cómo efectuar la comprobación
Utilice un manómetro de buena
calidad para comprobar la presión
de los neumáticos. No se puede
saber si las ruedas están infladascorrectamente mediante una simple
inspección visual. Los neumáticos
radiales pueden parecercorrectamente inflados aunque supresión sea baja.
Compruebe la presión de inflado de
los neumáticos en frío. - “En frío”
significa que el vehículo haya estado
parado al menos durante tres horas,
o que no haya recorrido más de 1,6km (1 milla).
ADVERTENCIA - Inflado
del neumático
Una presión excesiva o muy baja pueden reducir la vida del
neumático, influyendo de
manera adversa en lamanejabilidad del vehículo yacarreando un fallo brusco del
neumático. Esto puede producir
una pérdida de control del
vehículo y posibles lesiones.PRECAUCIÓN - Presión de
los neumáticos
Tenga siempre en cuenta lo
siguiente:
Compruebe la presión de los neumáticos en frío. (Despuésde que el vehículo hayaestado estacionado durante almenos tres horas o cuando nohaya recorrido más de 1,6 km (una milla) desde el arranque.)
Compruebe la presión de la rueda de repuesto cada vezque compruebe la presión delas otras.
No sobrecargue nunca el vehículo. Tenga cuidado deno sobrecargar elportaequipajes del techo, sisu vehículo dispone de él.
Los neumáticos viejos y gastados pueden provocaraccidentes. Si la banda derodadura está muydesgastada o los neumáticos han sufrido daños, cámbielos.

Mantenimiento
42
7

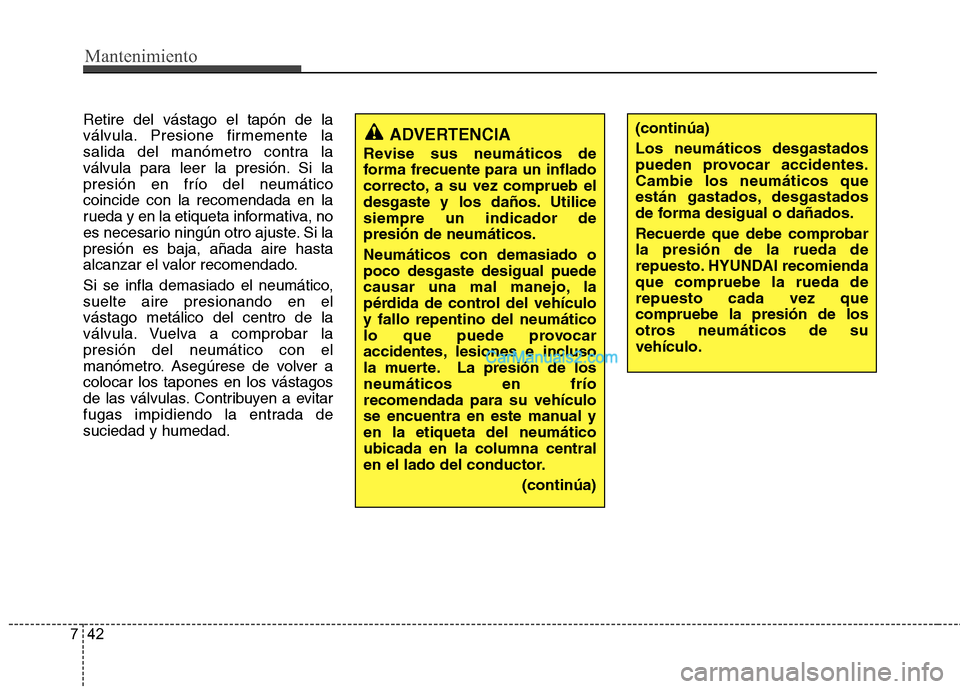

Retire del vástago el tapón de la
válvula. Presione firmemente la
salida del manómetro contra la
válvula para leer la presión. Si lapresión en frío del neumáticocoincide con la recomendada en la
rueda y en la etiqueta informativa, no
es necesario ningún otro ajuste. Si lapresión es baja, añada aire hasta
alcanzar el valor recomendado.
Si se infla demasiado el neumático, suelte aire presionando en elvástago metálico del centro de la
válvula. Vuelva a comprobar lapresión del neumático con el
manómetro. Asegúrese de volver acolocar los tapones en los vástagos
de las válvulas. Contribuyen a evitar
fugas impidiendo la entrada desuciedad y humedad.
ADVERTENCIA
Revise sus neumáticos de
forma frecuente para un inflado
correcto, a su vez comprueb el
desgaste y los daños. Utilicesiempre un indicador depresión de neumáticos. Neumáticos con demasiado o poco desgaste desigual puede
causar una mal manejo, la
pérdida de control del vehículoy fallo repentino del neumático
lo que puede provocar
accidentes, lesiones e incluso
la muerte. La presión de losneumáticos en fríorecomendada para su vehículo
se encuentra en este manual yen la etiqueta del neumáticoubicada en la columna central
en el lado del conductor.
(continúa)(continúa) Los neumáticos desgastados
pueden provocar accidentes.Cambie los neumáticos que
están gastados, desgastados
de forma desigual o dañados.
Recuerde que debe comprobar la presión de la rueda de
repuesto. HYUNDAI recomiendaque compruebe la rueda derepuesto cada vez quecompruebe la presión de los
otros neumáticos de suvehículo.

743
Mantenimiento

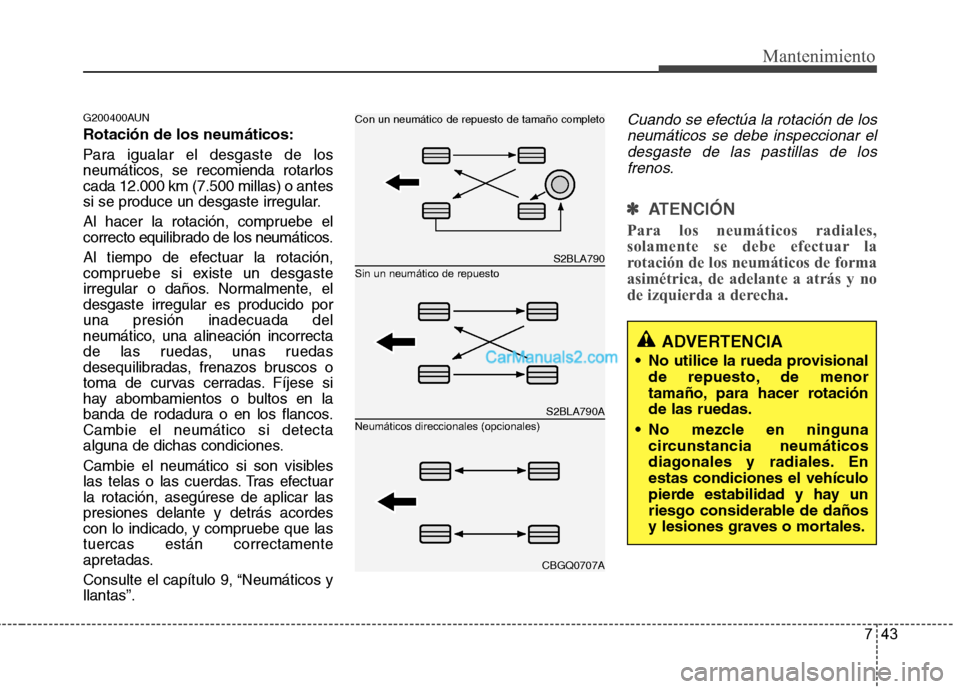

G200400AUN Rotación de los neumáticos:
Para igualar el desgaste de los
neumáticos, se recomienda rotarloscada 12.000 km (7.500 millas) o antes
si se produce un desgaste irregular.
Al hacer la rotación, compruebe el
correcto equilibrado de los neumáticos.
Al tiempo de efectuar la rotación,
compruebe si existe un desgaste
irregular o daños. Normalmente, eldesgaste irregular es producido poruna presión inadecuada del
neumático, una alineación incorrecta
de las ruedas, unas ruedas
desequilibradas, frenazos bruscos o
toma de curvas cerradas. Fíjese si
hay abombamientos o bultos en la
banda de rodadura o en los flancos.Cambie el neumático si detecta
alguna de dichas condiciones.
Cambie el neumático si son visibles
las telas o las cuerdas. Tras efectuarla rotación, asegúrese de aplicar laspresiones delante y detrás acordes
con lo indicado, y compruebe que lastuercas están correctamente
apretadas.
Consulte el capítulo 9, “Neumáticos y llantas”.
Cuando se efectúa la rotación de losneumáticos se debe inspeccionar eldesgaste de las pastillas de losfrenos.
✽✽
ATENCIÓN
Para los neumáticos radiales,
solamente se debe efectuar la
rotación de los neumáticos de forma
asimétrica, de adelante a atrás y no
de izquierda a derecha.
S2BLA790
S2BLA790A
CBGQ0707A
Sin un neumático de repuesto
Con un neumático de repuesto de tamaño completo
Neumáticos direccionales (opcionales)
ADVERTENCIA
No utilice la rueda provisional de repuesto, de menor
tamaño, para hacer rotaciónde las ruedas.
No mezcle en ninguna circunstancia neumáticos
diagonales y radiales. Enestas condiciones el vehículo
pierde estabilidad y hay un
riesgo considerable de daños
y lesiones graves o mortales.

Mantenimiento
44
7

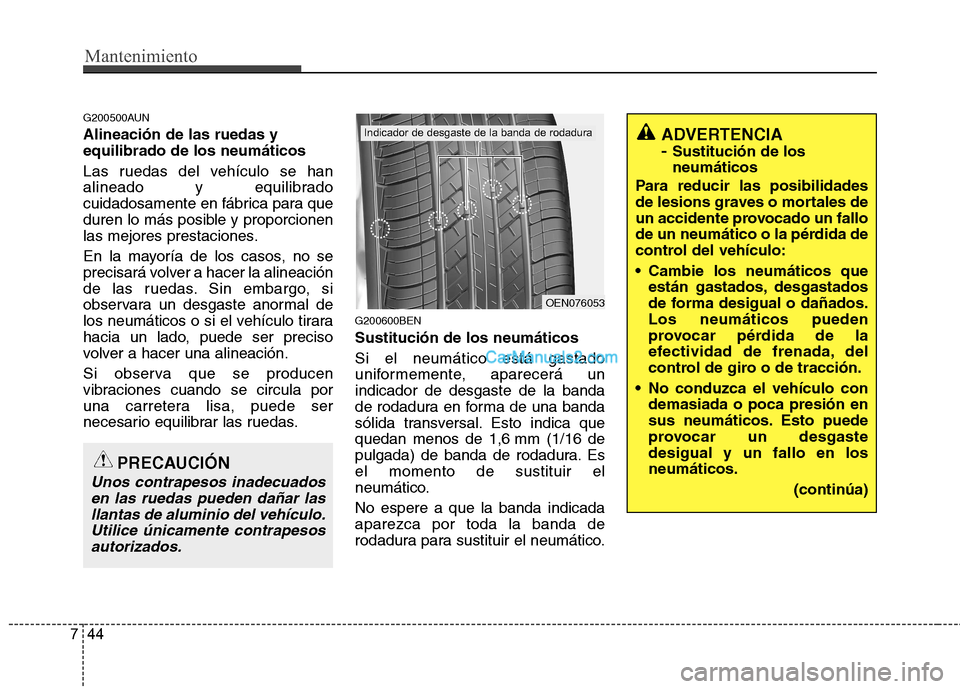

G200500AUN Alineación de las ruedas y equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas. G200600BEN Sustitución de los neumáticos Si el neumático está gastado
uniformemente, aparecerá unindicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Esel momento de sustituir el
neumático. No espere a que la banda indicada aparezca por toda la banda de
rodadura para sustituir el neumático.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar lasllantas de aluminio del vehículo. Utilice únicamente contrapesosautorizados.
OEN076053
Indicador de desgaste de la banda de rodaduraADVERTENCIA - Sustitución de los neumáticos
Para reducir las posibilidades
de lesions graves o mortales de
un accidente provocado un fallo
de un neumático o la pérdida de
control del vehículo:
Cambie los neumáticos que están gastados, desgastados
de forma desigual o dañados.Los neumáticos pueden
provocar pérdida de la
efectividad de frenada, del
control de giro o de tracción.
No conduzca el vehículo con demasiada o poca presión en
sus neumáticos. Esto puede
provocar un desgastedesigual y un fallo en losneumáticos.
(continúa)

745
Mantenimiento

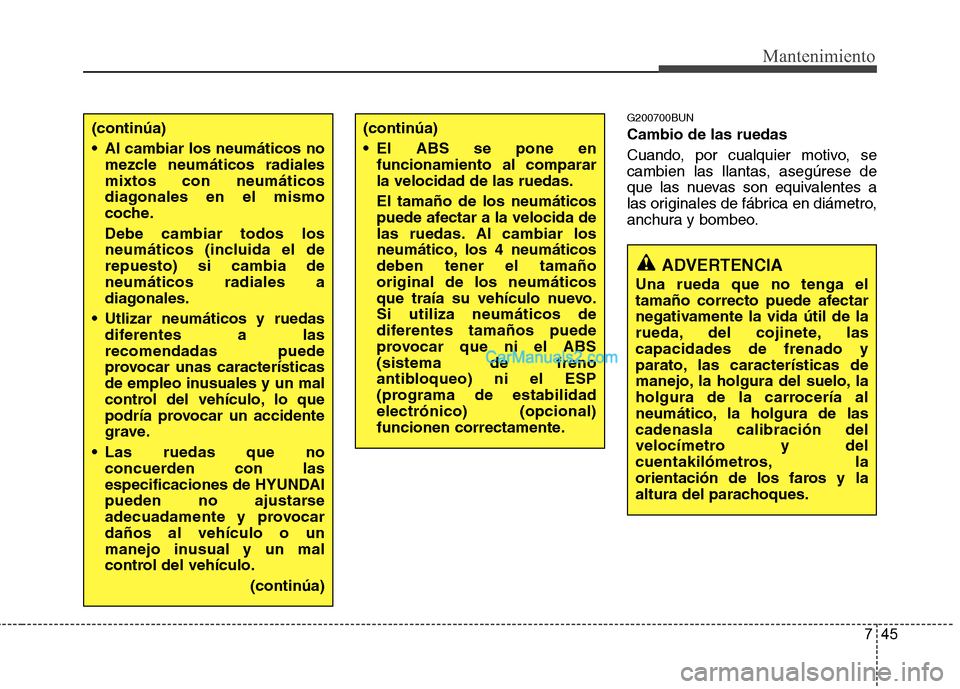

G200700BUN Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.(continúa)
Al cambiar los neumáticos nomezcle neumáticos radiales mixtos con neumáticos
diagonales en el mismo
coche. Debe cambiar todos los
neumáticos (incluida el derepuesto) si cambia deneumáticos radiales a
diagonales.
Utlizar neumáticos y ruedas diferentes a lasrecomendadas puede
provocar unas características
de empleo inusuales y un mal
control del vehículo, lo que
podría provocar un accidente
grave.
Las ruedas que no concuerden con las
especificaciones de HYUNDAI
pueden no ajustarse
adecuadamente y provocardaños al vehículo o un
manejo inusual y un mal
control del vehículo.
(continúa)(continúa)
El ABS se pone enfuncionamiento al comparar la velocidad de las ruedas. El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticosdeben tener el tamañooriginal de los neumáticos
que traía su vehículo nuevo.Si utiliza neumáticos de
diferentes tamaños puede
provocar que ni el ABS(sistema de freno
antibloqueo) ni el ESP
(programa de estabilidadelectrónico) (opcional)
funcionen correctamente.
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, lascapacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de lascadenasla calibración del
velocímetro y del
cuentakilómetros, la
orientación de los faros y la
altura del parachoques.

Mantenimiento
46
7
G200800AUN

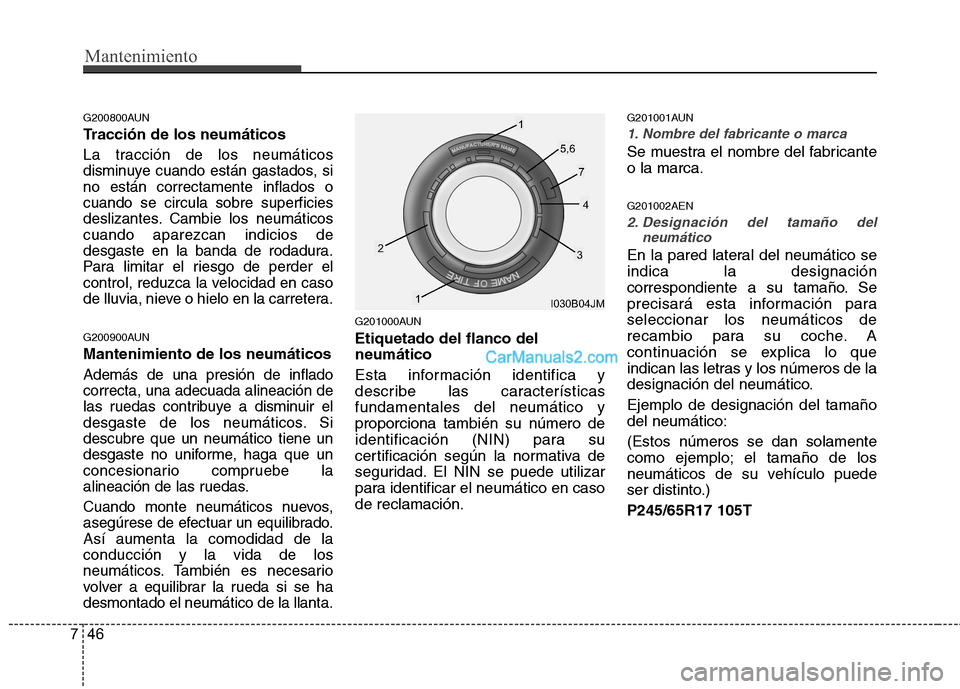

Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, sino están correctamente inflados ocuando se circula sobre superficies
deslizantes. Cambie los neumáticoscuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la carretera.
G200900AUN Mantenimiento de los neumáticos
Además de una presión de inflado correcta, una adecuada alineación de
las ruedas contribuye a disminuir el
desgaste de los neumáticos. Sidescubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un equilibrado.Así aumenta la comodidad de laconducción y la vida de los
neumáticos. También es necesario
volver a equilibrar la rueda si se hadesmontado el neumático de la llanta.
G201000AUN Etiquetado del flanco del neumático
Esta información identifica y
describe las característicasfundamentales del neumático yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en casode reclamación. G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca. G201002AEN
2. Designación del tamaño del
neumático
En la pared lateral del neumático se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático. Ejemplo de designación del tamaño del neumático: (Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.) P245/65R17 105T
I030B04JM
1
1
23
4
5,6
7

747
Mantenimiento

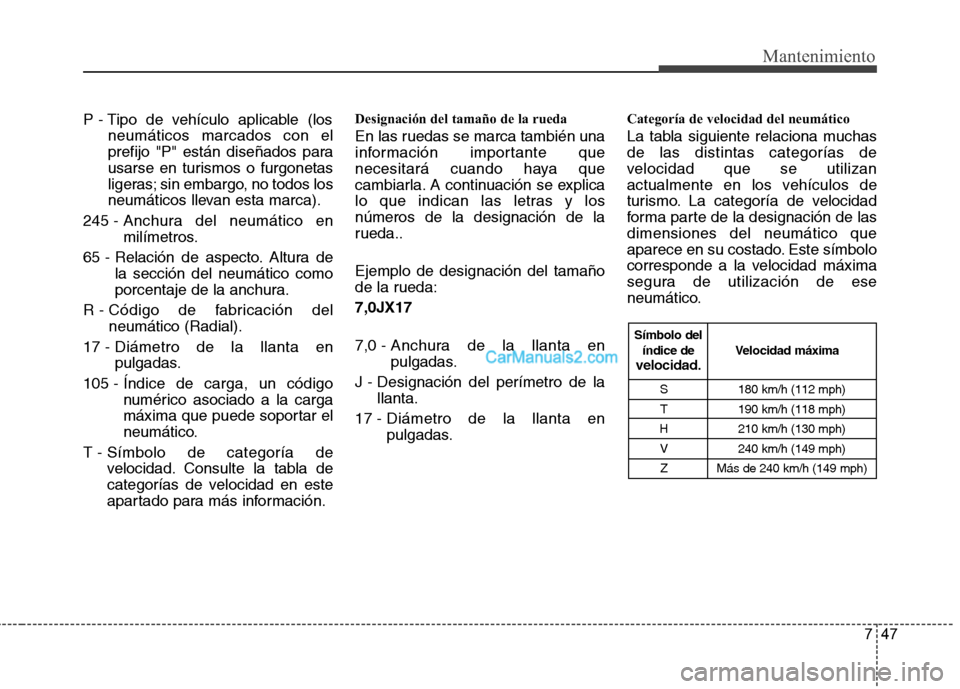

P - Tipo de vehículo aplicable (losneumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
245 - Anchura del neumático en
milímetros.
65 - Relación de aspecto. Altura de la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del neumático (Radial).
17 - Diámetro de la llanta en pulgadas.
105 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar el
neumático.
T - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda.. Ejemplo de designación del tamaño
de la rueda: 7,0JX17 7,0 -
Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la llanta.
17 - Diámetro de la llanta en pulgadas. Categoría de velocidad del neumático
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de lasdimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph) Z Más de 240 km/h (149 mph)
Velocidad máxima
Símbolo del
índice de
velocidad.

Mantenimiento
48
7
G200103AEN

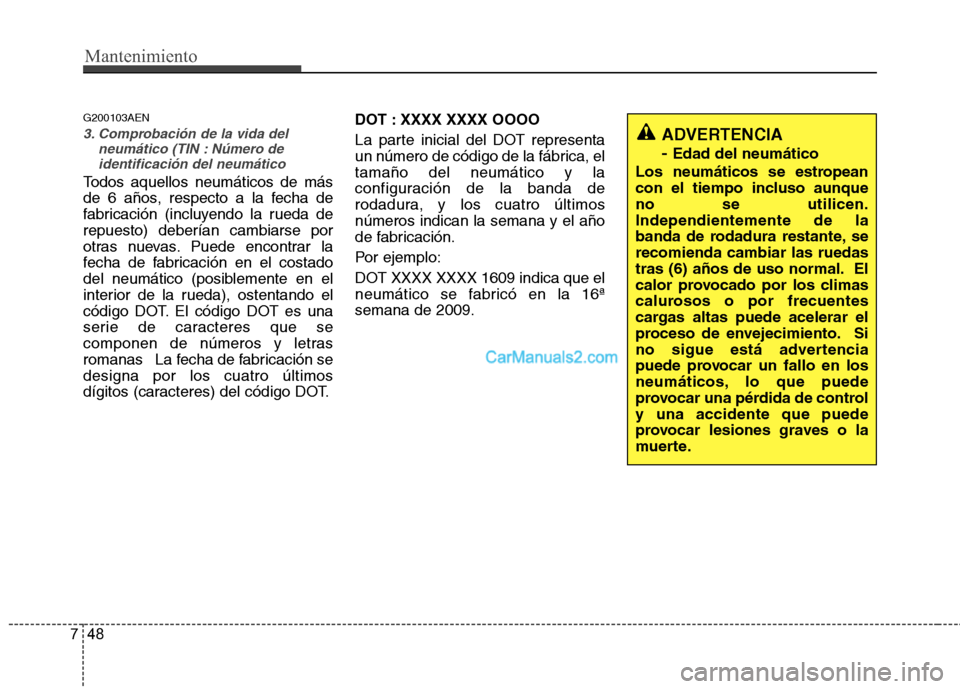

3. Comprobación de la vida del
neumático (TIN : Número de
identificación del neumático
Todos aquellos neumáticos de más
de 6 años, respecto a la fecha de
fabricación (incluyendo la rueda derepuesto) deberían cambiarse por
otras nuevas. Puede encontrar la
fecha de fabricación en el costado
del neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación sedesigna por los cuatro últimos
dígitos (caracteres) del código DOT. DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, eltamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimosnúmeros indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1609 indica que el
neumático se fabricó en la 16ªsemana de 2009.
ADVERTENCIA -
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunqueno se utilicen.Independientemente de la
banda de rodadura restante, serecomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de controly una accidente que puede
provocar lesiones graves o la
muerte.

749
Mantenimiento
G201004AEN

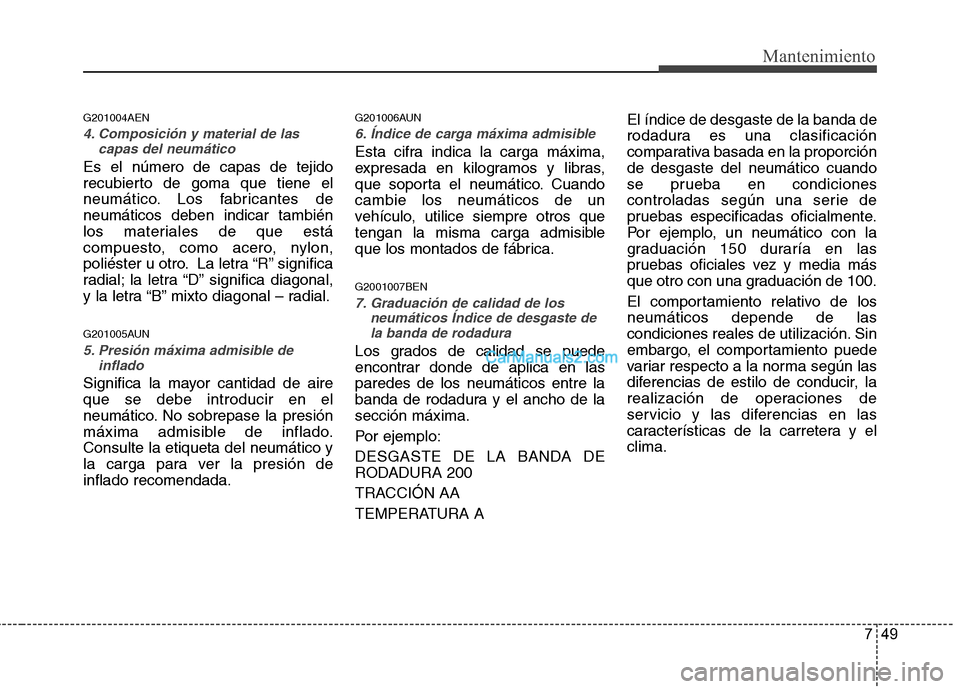

4. Composición y material de lascapas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada. G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica. G2001007BEN
7. Graduación de calidad de los
neumáticos Índice de desgaste dela banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en lasparedes de los neumáticos entre la
banda de rodadura y el ancho de lasección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media más
que otro con una graduación de 100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.

Mantenimiento
50
7

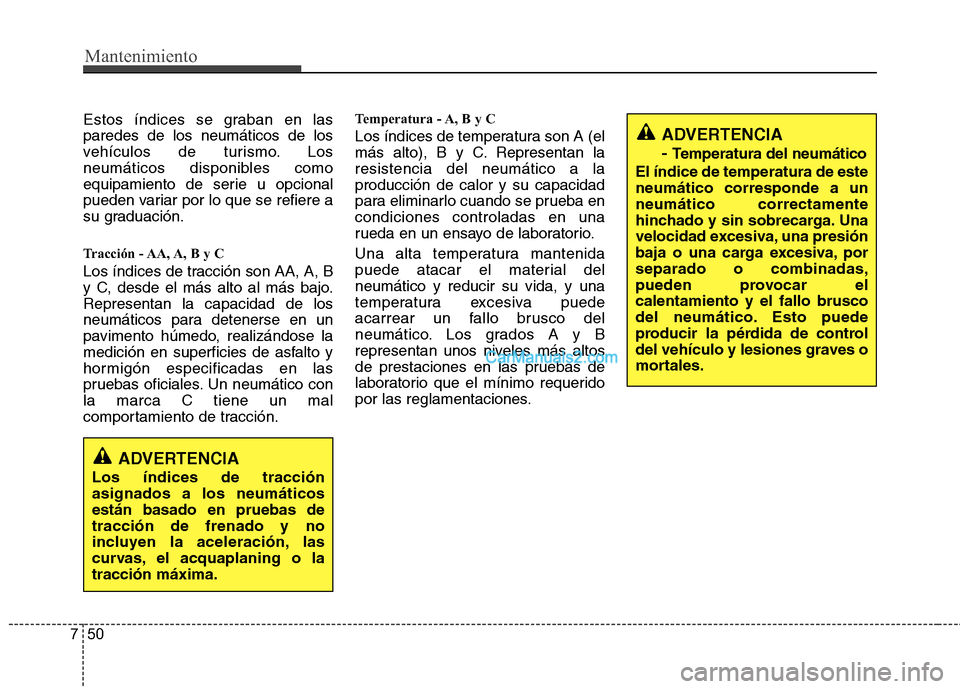

Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción. Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.
