Hyundai H-1 (Grand Starex) 2010 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: H-1 (Grand Starex), Model: Hyundai H-1 (Grand Starex) 2010Pages: 341, PDF Size: 47.72 MB
Page 21 of 341

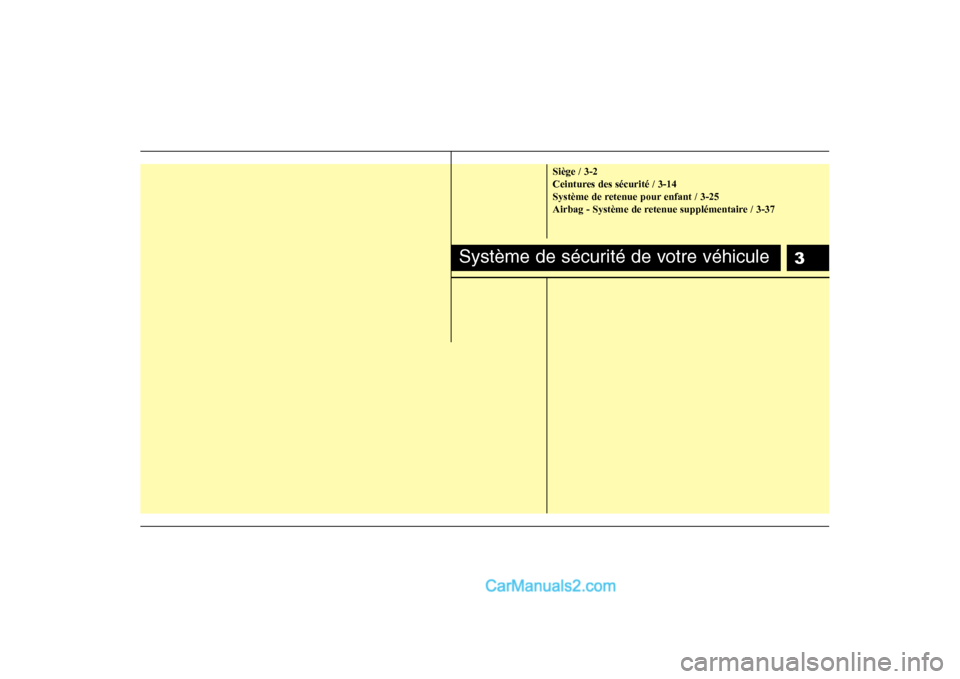

3
Siège / 3-2
Ceintures des sécurité / 3-14
Système de retenue pour enfant / 3-25
Airbag - Système de retenue supplémentaire / 3-37
Système de sécurité de votre véhicule
Page 22 of 341
Système de sécurité de votre véhicule
2
3

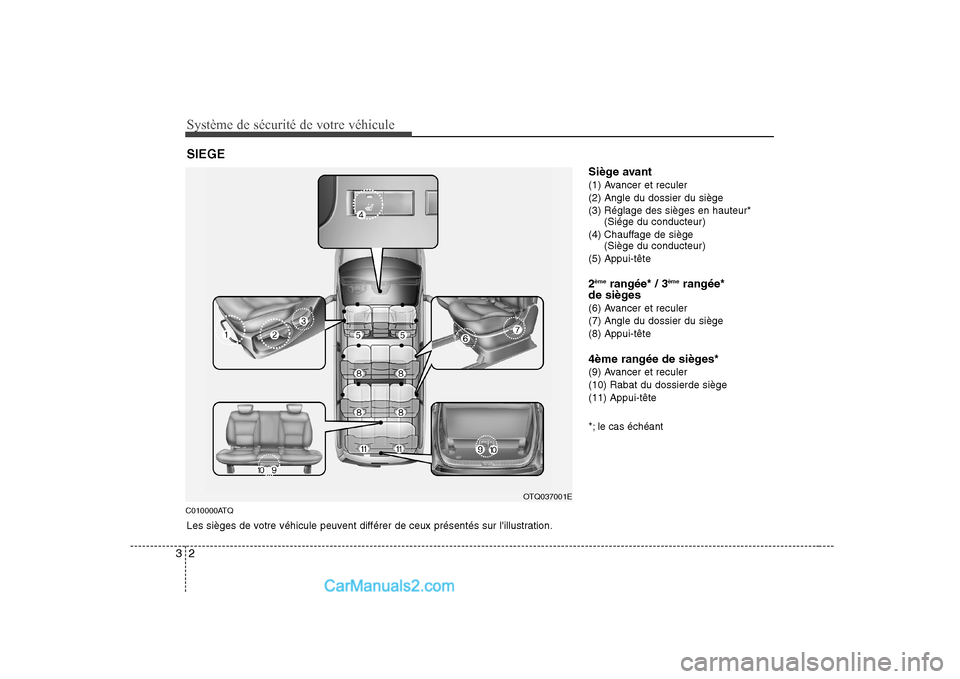

C010000ATQ Siège avant
(1) Avancer et reculer(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur*
(Siége du conducteur)
(4) Chauffage de siège (Siège du conducteur)
(5) Appui-tête 2 ème
rangée* / 3 ème
rangée*
de sièges
(6) Avancer et reculer(7) Angle du dossier du siège(8) Appui-tête
4ème rangée de sièges*
(9) Avancer et reculer(10) Rabat du dossierde siège(11) Appui-tête
*; le cas échéant
SIEGE
OTQ037001E
Les sièges de votre véhicule peuvent différer de ceux présentés sur l'illustration.
Page 23 of 341
33
Système de sécurité de votre véhicule

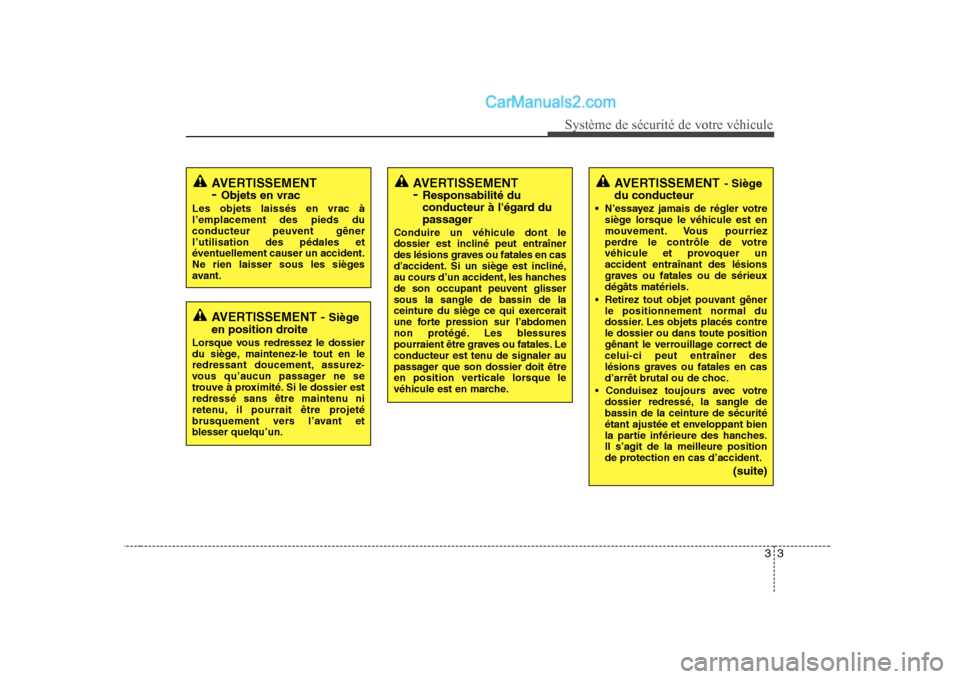

AVERTISSEMENT- Siège
du conducteur
N’essayez jamais de régler votre siège lorsque le véhicule est en
mouvement. Vous pourriez
perdre le contrôle de votre
véhicule et provoquer unaccident entraînant des lésions
graves ou fatales ou de sérieuxdégâts matériels.
Retirez tout objet pouvant gêner le positionnement normal du
dossier. Les objets placés contrele dossier ou dans toute position
gênant le verrouillage correct decelui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
dossier redressé, la sangle debassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
(suite)
AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT - Objets en vrac
Les objets laissés en vrac à l’emplacement des pieds duconducteur peuvent gênerl’utilisation des pédales etéventuellement causer un accident.
Ne rien laisser sous les sièges
avant.AVERTISSEMENT - Responsabilité du
conducteur à l'égard du
passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en cas
d’accident. Si un siège est incliné,
au cours d’un accident, les hanchesde son occupant peuvent glissersous la sangle de bassin de la
ceinture du siège ce qui exercerait
une forte pression sur l’abdomen
non protégé. Les blessures
pourraient être graves ou fatales. Le
conducteur est tenu de signaler au
passager que son dossier doit être
en position verticale lorsque le
véhicule est en marche.
Page 24 of 341
Système de sécurité de votre véhicule
4
3

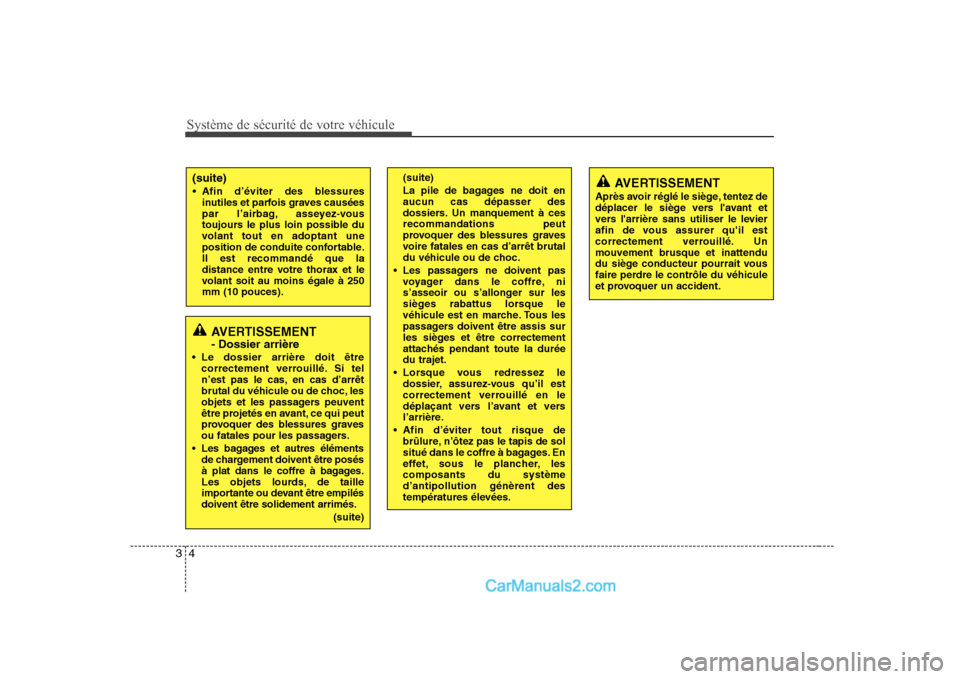

(suite)
La pile de bagages ne doit en aucun cas dépasser des
dossiers. Un manquement à cesrecommandations peut
provoquer des blessures graves
voire fatales en cas d’arrêt brutal
du véhicule ou de choc.
Les passagers ne doivent pas voyager dans le coffre, ni
s’asseoir ou s’allonger sur les
sièges rabattus lorsque le
véhicule est en marche. Tous les
passagers doivent être assis sur
les sièges et être correctement
attachés pendant toute la duréedu trajet.
Lorsque vous redressez le dossier, assurez-vous qu’il est
correctement verrouillé en le
déplaçant vers l’avant et vers
l’arrière.
Afin d’éviter tout risque de brûlure, n’ôtez pas le tapis de sol
situé dans le coffre à bagages. En
effet, sous le plancher, lescomposants du systèmed’antipollution génèrent des
températures élevées.
AVERTISSEMENT - Dossier arrière
Le dossier arrière doit être correctement verrouillé. Si tel
n’est pas le cas, en cas d’arrêt
brutal du véhicule ou de choc, les
objets et les passagers peuvent
être projetés en avant, ce qui peut
provoquer des blessures graves
ou fatales pour les passagers.
Les bagages et autres éléments de chargement doivent être posés
à plat dans le coffre à bagages.
Les objets lourds, de taille
importante ou devant être empilésdoivent être solidement arrimés.
(suite)
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Unmouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.(suite)
Afin d’éviter des blessures inutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250mm (10 pouces).
Page 25 of 341
35
Système de sécurité de votre véhicule

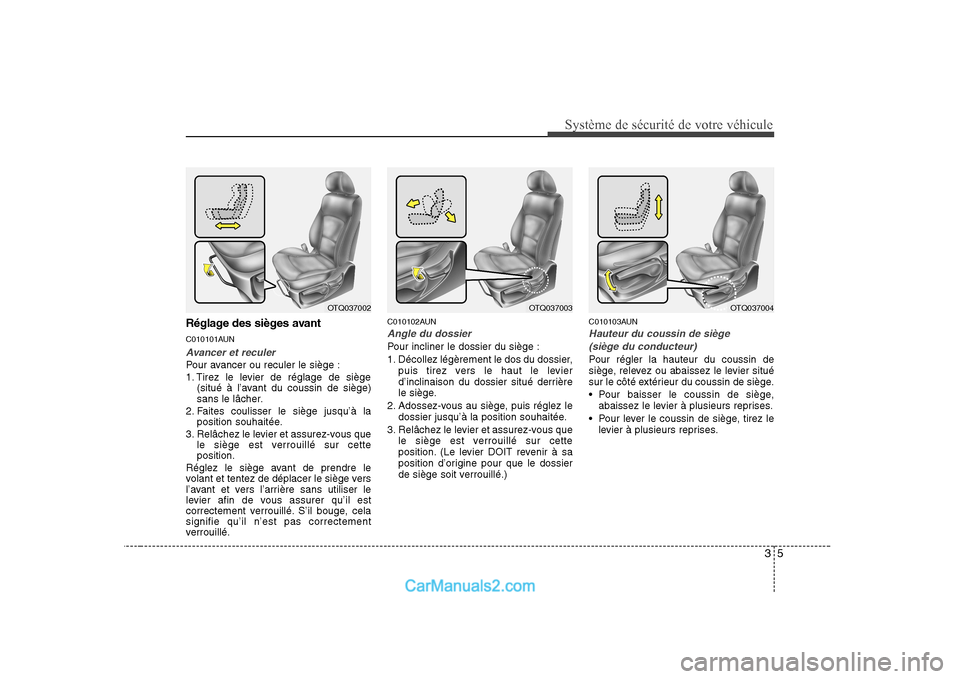

Réglage des sièges avant
C010101AUN
Avancer et reculer
Pour avancer ou reculer le siège :
1. Tirez le levier de réglage de siège(situé à l’avant du coussin de siège)
sans le lâcher.
2. Faites coulisser le siège jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cetteposition.
Réglez le siège avant de prendre le
volant et tentez de déplacer le siège vers
l’avant et vers l’arrière sans utiliser le
levier afin de vous assurer qu’il est
correctement verrouillé. S’il bouge, celasignifie qu’il n’est pas correctement
verrouillé. C010102AUN
Angle du dossier
Pour incliner le dossier du siège :
1. Décollez légèrement le dos du dossier,
puis tirez vers le haut le levier
d’inclinaison du dossier situé derrière
le siège.
2. Adossez-vous au siège, puis réglez le dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.) C010103AUN
Hauteur du coussin de siège
(siège du conducteur)
Pour régler la hauteur du coussin de
siège, relevez ou abaissez le levier situé
sur le côté extérieur du coussin de siège.
Pour baisser le coussin de siège, abaissez le levier à plusieurs reprises.
Pour lever le coussin de siège, tirez le levier à plusieurs reprises.
OTQ037004OTQ037003OTQ037002
Page 26 of 341
Système de sécurité de votre véhicule
6
3

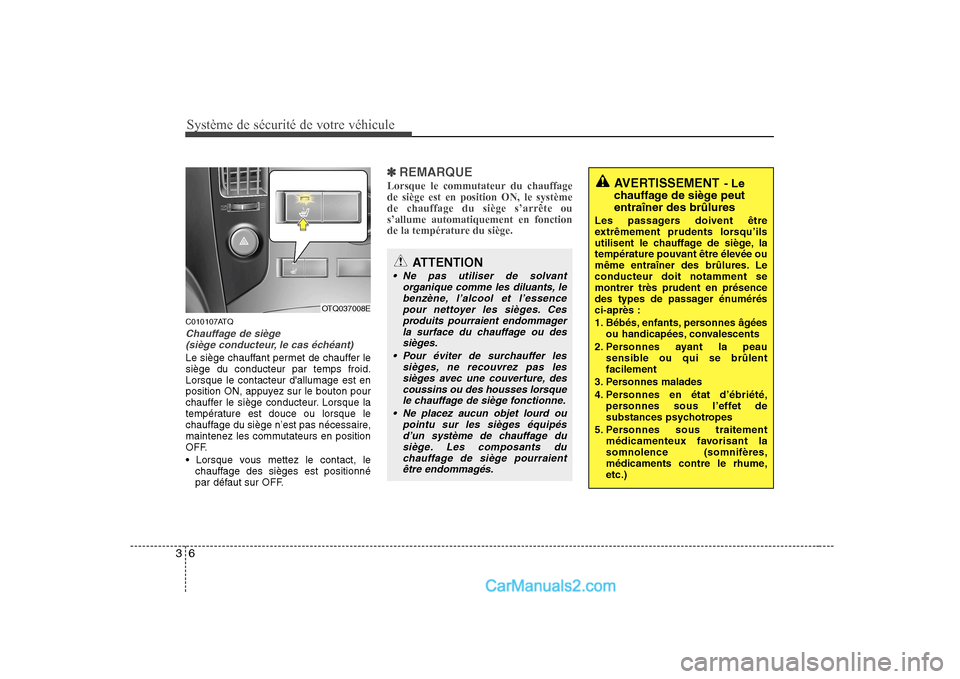

C010107ATQ
Chauffage de siège
(siège conducteur, le cas échéant)
Le siège chauffant permet de chauffer le siège du conducteur par temps froid.Lorsque le contacteur d'allumage est en
position ON, appuyez sur le bouton pour
chauffer le siège conducteur. Lorsque la
température est douce ou lorsque le
chauffage du siège n’est pas nécessaire,
maintenez les commutateurs en position
OFF.
chauffage des sièges est positionné
par défaut sur OFF.
✽✽ REMARQUE
Lorsque le commutateur du chauffage de siège est en position ON, le systèmede chauffage du siège s’arrête ous’allume automatiquement en fonction
de la température du siège.
OTQ037008E
ATTENTION
Ne pas utiliser de solvant organique comme les diluants, lebenzène, l’alcool et l’essence
pour nettoyer les sièges. Cesproduits pourraient endommager la surface du chauffage ou des
sièges.
Pour éviter de surchauffer les sièges, ne recouvrez pas lessièges avec une couverture, descoussins ou des housses lorsque
le chauffage de siège fonctionne.
Ne placez aucun objet lourd ou pointu sur les sièges équipésd’un système de chauffage du siège. Les composants du
chauffage de siège pourraientêtre endommagés.
AVERTISSEMENT - Le
chauffage de siège peut entraîner des brûlures
Les passagers doivent être
extrêmement prudents lorsqu’ils
utilisent le chauffage de siège, la
température pouvant être élevée ou
même entraîner des brûlures. Leconducteur doit notamment semontrer très prudent en présence
des types de passager énumérésci-après :
1. Bébés, enfants, personnes âgées ou handicapées, convalescents
2. Personnes ayant la peau sensible ou qui se brûlent facilement
3. Personnes malades
4. Personnes en état d’ébriété, personnes sous l’effet de
substances psychotropes
5. Personnes sous traitement médicamenteux favorisant lasomnolence (somnifères,
médicaments contre le rhume,etc.)
Page 27 of 341
37
Système de sécurité de votre véhicule

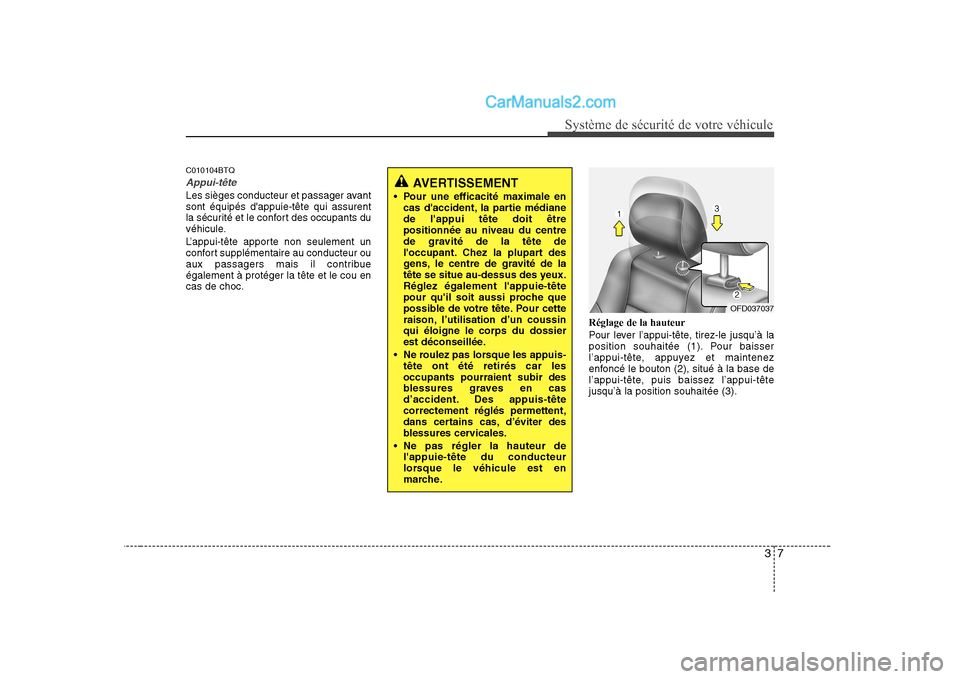

C010104BTQ
Appui-tête
Les sièges conducteur et passager avant sont équipés d'appuie-tête qui assurent
la sécurité et le confort des occupants du
véhicule.
L’appui-tête apporte non seulement un
confort supplémentaire au conducteur ou
aux passagers mais il contribueégalement à protéger la tête et le cou encas de choc.Réglage de la hauteur
Pour lever l’appui-tête, tirez-le jusqu’à la
position souhaitée (1). Pour baisser
l’appui-tête, appuyez et maintenez
enfoncé le bouton (2), situé à la base de
l’appui-tête, puis baissez l’appui-têtejusqu’à la position souhaitée (3).
AVERTISSEMENT
Pour une efficacité maximale en cas d'accident, la partie médiane de l'appui tête doit êtrepositionnée au niveau du centre
de gravité de la tête de
l'occupant. Chez la plupart des
gens, le centre de gravité de la
tête se situe au-dessus des yeux.Réglez également l'appuie-tête
pour qu'il soit aussi proche que
possible de votre tête. Pour cette
raison, l’utilisation d’un coussinqui éloigne le corps du dossier
est déconseillée.
Ne roulez pas lorsque les appuis- tête ont été retirés car lesoccupants pourraient subir des
blessures graves en cas
d’accident. Des appuis-têtecorrectement réglés permettent,
dans certains cas, d’éviter des
blessures cervicales.
Ne pas régler la hauteur de l'appuie-tête du conducteur
lorsque le véhicule est en
marche.
OFD037037
Page 28 of 341
Système de sécurité de votre véhicule
8
3

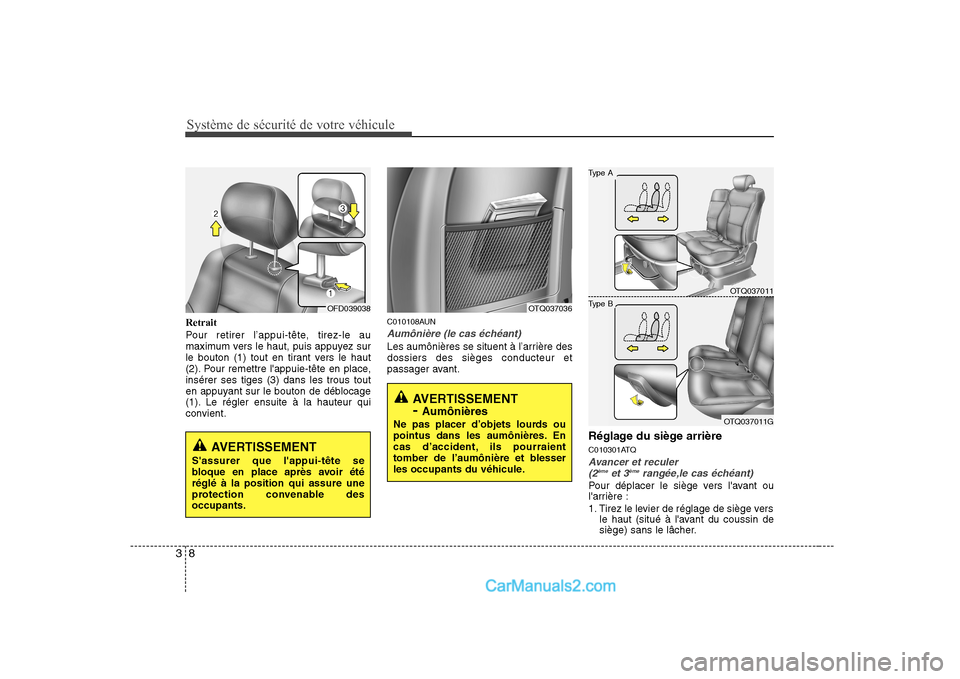

Retrait
Pour retirer l’appui-tête, tirez-le au
maximum vers le haut, puis appuyez sur
le bouton (1) tout en tirant vers le haut
(2). Pour remettre l'appuie-tête en place,insérer ses tiges (3) dans les trous tout
en appuyant sur le bouton de déblocage
(1). Le régler ensuite à la hauteur qui
convient. C010108AUN
Aumônière (le cas échéant)
Les aumônières se situent à l’arrière des dossiers des sièges conducteur et
passager avant.
Réglage du siège arrière
C010301ATQ
Avancer et reculer (2 ème
et 3 ème
rangée,le cas échéant)
Pour déplacer le siège vers l'avant ou
l'arrière :
1. Tirez le levier de réglage de siège vers
le haut (situé à l'avant du coussin de
siège) sans le lâcher.
OTQ037036
AVERTISSEMENT - Aumônières
Ne pas placer d’objets lourds ou
pointus dans les aumônières. En
cas d’accident, ils pourraient
tomber de l’aumônière et blesser
les occupants du véhicule.
OTQ037011
OTQ037011G
Type B
Type A
OFD039038
AVERTISSEMENT
S'assurer que l'appui-tête se
bloque en place après avoir étéréglé à la position qui assure une
protection convenable desoccupants.
Page 29 of 341
39
Système de sécurité de votre véhicule

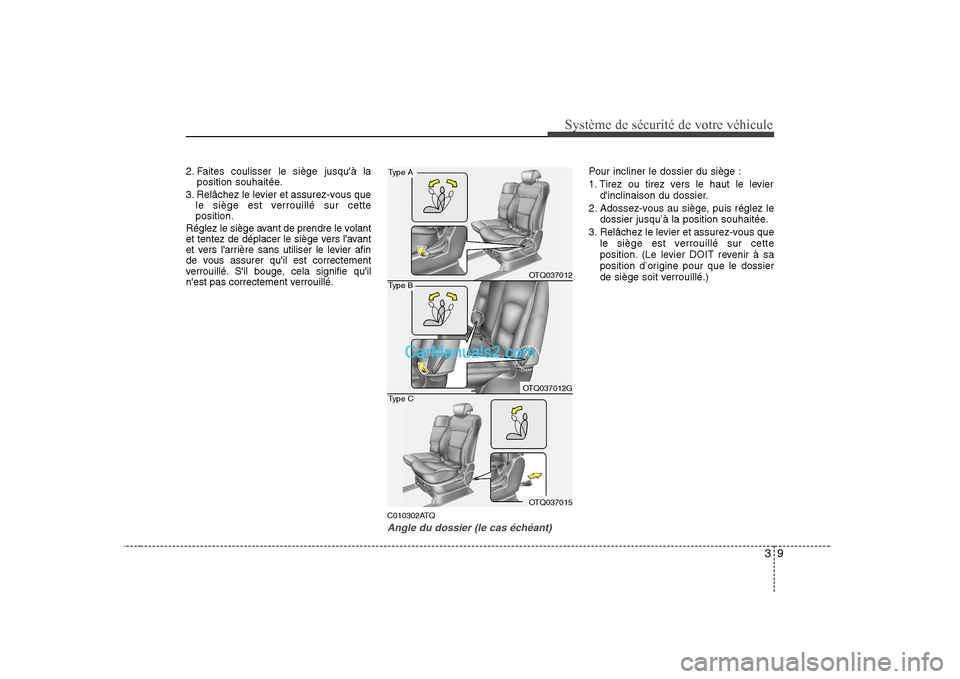

2. Faites coulisser le siège jusqu'à laposition souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette position.
Réglez le siège avant de prendre le volant
et tentez de déplacer le siège vers l'avant
et vers l'arrière sans utiliser le levier afin
de vous assurer qu'il est correctement
verrouillé. S'il bouge, cela signifie qu'il
n'est pas correctement verrouillé.
C010302ATQ
Angle du dossier (le cas échéant)
Pour incliner le dossier du siège :
1. Tirez ou tirez vers le haut le levierd'inclinaison du dossier.
2. Adossez-vous au siège, puis réglez le dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.)
OTQ037012
OTQ037012G
OTQ037015
Type A
Type B
Type C
Page 30 of 341
Système de sécurité de votre véhicule
10
3
C010303BTQ

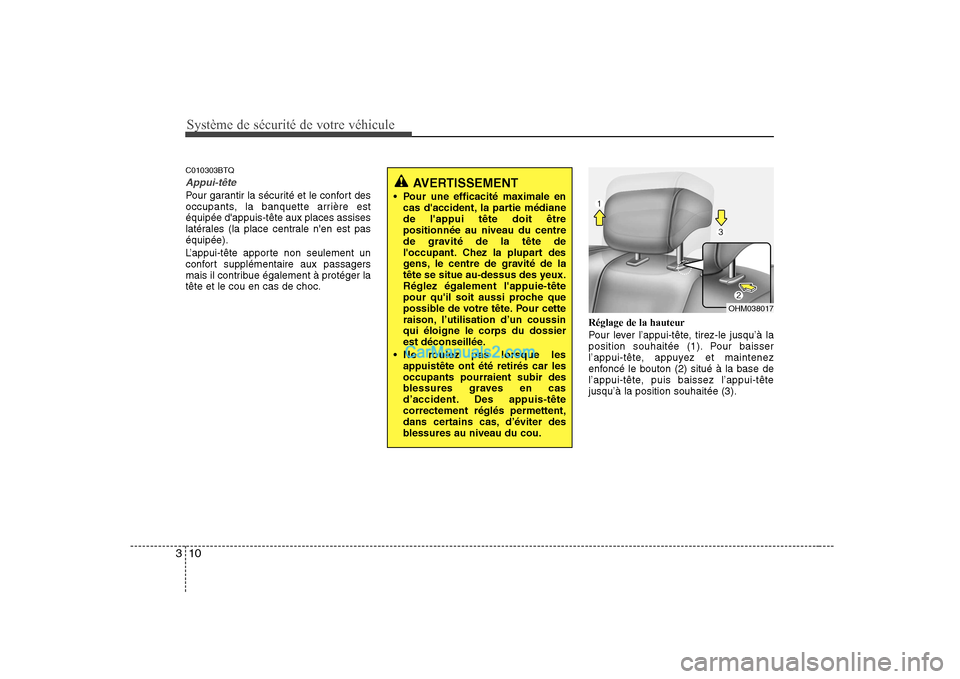

Appui-tête
Pour garantir la sécurité et le confort des
occupants, la banquette arrière estéquipée d'appuis-tête aux places assises
latérales (la place centrale n'en est paséquipée).
L’appui-tête apporte non seulement un
confort supplémentaire aux passagers
mais il contribue également à protéger latête et le cou en cas de choc.
Réglage de la hauteur
Pour lever l’appui-tête, tirez-le jusqu’à la
position souhaitée (1). Pour baisser
l’appui-tête, appuyez et maintenez
enfoncé le bouton (2) situé à la base de
l’appui-tête, puis baissez l’appui-têtejusqu’à la position souhaitée (3).
OHM038017
AVERTISSEMENT
Pour une efficacité maximale en cas d'accident, la partie médiane de l'appui tête doit êtrepositionnée au niveau du centre
de gravité de la tête de
l'occupant. Chez la plupart des
gens, le centre de gravité de la
tête se situe au-dessus des yeux.Réglez également l'appuie-tête
pour qu'il soit aussi proche que
possible de votre tête. Pour cette
raison, l’utilisation d’un coussinqui éloigne le corps du dossier
est déconseillée.
Ne roulez pas lorsque les appuistête ont été retirés car lesoccupants pourraient subir des
blessures graves en cas
d’accident. Des appuis-têtecorrectement réglés permettent,
dans certains cas, d’éviter des
blessures au niveau du cou.
