Introduction
4
1
A020104AEN

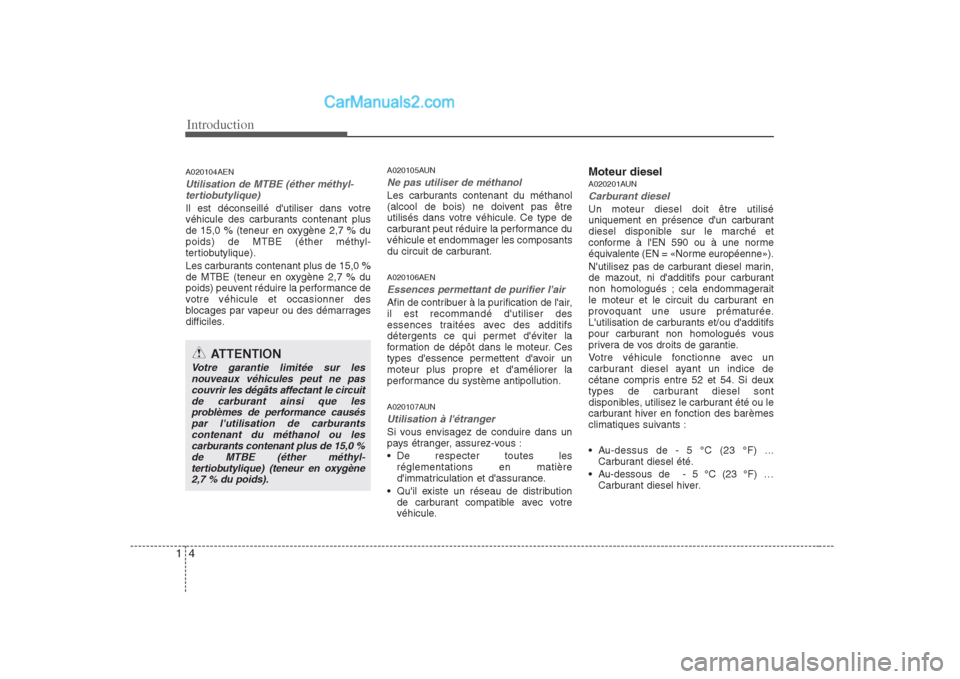

Utilisation de MTBE (éther méthyl-
tertiobutylique)
Il est déconseillé d'utiliser dans votre
véhicule des carburants contenant plus
de 15,0 % (teneur en oxygène 2,7 % du
poids) de MTBE (éther méthyl-
tertiobutylique).
Les carburants contenant plus de 15,0 %
de MTBE (teneur en oxygène 2,7 % du
poids) peuvent réduire la performance de
votre véhicule et occasionner des
blocages par vapeur ou des démarrages
difficiles. A020105AUN
Ne pas utiliser de méthanol
Les carburants contenant du méthanol
(alcool de bois) ne doivent pas être
utilisés dans votre véhicule. Ce type de
carburant peut réduire la performance duvéhicule et endommager les composants
du circuit de carburant. A020106AEN
Essences permettant de purifier l'air
Afin de contribuer à la purification de l'air, il est recommandé d'utiliser des
essences traitées avec des additifs
détergents ce qui permet d'éviter la
formation de dépôt dans le moteur. Ces
types d'essence permettent d'avoir unmoteur plus propre et d'améliorer la
performance du système antipollution.
A020107AUN
Utilisation à l'étranger
Si vous envisagez de conduire dans un
pays étranger, assurez-vous :
De respecter toutes les
réglementations en matière
d'immatriculation et d'assurance.
Qu'il existe un réseau de distribution de carburant compatible avec votre
véhicule. Moteur diesel
A020201AUN
Carburant diesel
Un moteur diesel doit être utilisé
uniquement en présence d'un carburant
diesel disponible sur le marché et
conforme à l'EN 590 ou à une norme
équivalente (EN = «Norme européenne»).
N'utilisez pas de carburant diesel marin,
de mazout, ni d'additifs pour carburant
non homologués ; cela endommagerait
le moteur et le circuit du carburant en
provoquant une usure prématurée.
L'utilisation de carburants et/ou d'additifs
pour carburant non homologués vous
privera de vos droits de garantie.
Votre véhicule fonctionne avec un
carburant diesel ayant un indice de
cétane compris entre 52 et 54. Si deux
types de carburant diesel sont
disponibles, utilisez le carburant été ou le
carburant hiver en fonction des barèmes
climatiques suivants :
Au-dessus de - 5 °C (23 °F) ...
Carburant diesel été.
Au-dessous de - 5 °C (23 °F) … Carburant diesel hiver.
ATTENTION
Votre garantie limitée sur les
nouveaux véhicules peut ne pas couvrir les dégâts affectant le circuit
de carburant ainsi que lesproblèmes de performance causéspar l'utilisation de carburants contenant du méthanol ou les
carburants contenant plus de 15,0 %de MTBE (éther méthyl-tertiobutylique) (teneur en oxygène 2,7 % du poids).
Page 12 of 341
15
Introduction

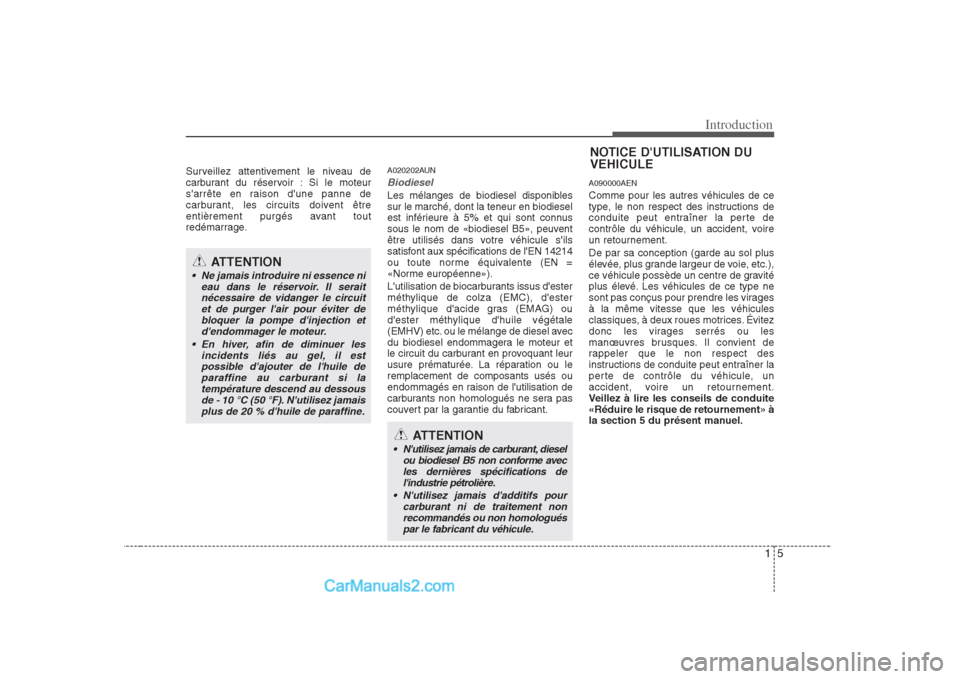

Surveillez attentivement le niveau de
carburant du réservoir : Si le moteur
s'arrête en raison d'une panne de
carburant, les circuits doivent être
entièrement purgés avant tout
redémarrage.A020202AUNBiodiesel
Les mélanges de biodiesel disponibles sur le marché, dont la teneur en biodiesel
est inférieure à 5% et qui sont connus
sous le nom de «biodiesel B5», peuvent
être utilisés dans votre véhicule s'ils
satisfont aux spécifications de l'EN 14214
ou toute norme équivalente (EN =
«Norme européenne»).
L'utilisation de biocarburants issus d'ester
méthylique de colza (EMC), d'ester
méthylique d'acide gras (EMAG) ou
d'ester méthylique d'huile végétale
(EMHV) etc. ou le mélange de diesel avec
du biodiesel endommagera le moteur et
le circuit du carburant en provoquant leur
usure prématurée. La réparation ou leremplacement de composants usés ou
endommagés en raison de l'utilisation de
carburants non homologués ne sera pas
couvert par la garantie du fabricant.A090000AEN Comme pour les autres véhicules de ce
type, le non respect des instructions de
conduite peut entraîner la perte de
contrôle du véhicule, un accident, voire
un retournement. De par sa conception (garde au sol plus
élevée, plus grande largeur de voie, etc.),
ce véhicule possède un centre de gravité
plus élevé. Les véhicules de ce type ne
sont pas conçus pour prendre les viragesà la même vitesse que les véhicules
classiques, à deux roues motrices. Évitez
donc les virages serrés ou les
manœuvres brusques. Il convient de
rappeler que le non respect des
instructions de conduite peut entraîner la
perte de contrôle du véhicule, un
accident, voire un retournement.
Veillez à lire les conseils de conduite«Réduire le risque de retournement» à
la section 5 du présent manuel.
ATTENTION
Ne jamais introduire ni essence ni
eau dans le réservoir. Il seraitnécessaire de vidanger le circuitet de purger l'air pour éviter de
bloquer la pompe d'injection etd'endommager le moteur.
En hiver, afin de diminuer les incidents liés au gel, il est
possible d'ajouter de l'huile deparaffine au carburant si la température descend au dessousde - 10 °C (50 °F). N'utilisez jamais
plus de 20 % d'huile de paraffine.
ATTENTION
N'utilisez jamais de carburant, diesel ou biodiesel B5 non conforme avec
les dernières spécifications del'industrie pétrolière.
N'utilisez jamais d'additifs pour carburant ni de traitement nonrecommandés ou non homologués
par le fabricant du véhicule.
NOTICE D'UTILISATION DU VEHICULE
Page 13 of 341
Introduction
6
1

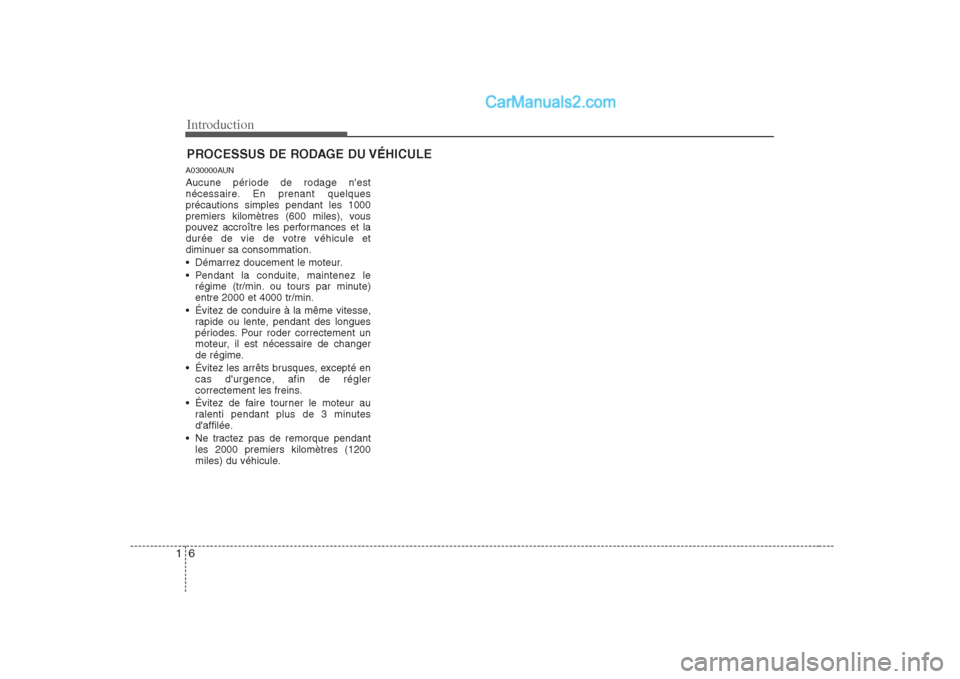

A030000AUN
Aucune période de rodage n'est
nécessaire. En prenant quelquesprécautions simples pendant les 1000
premiers kilomètres (600 miles), vous
pouvez accroître les performances et la
durée de vie de votre véhicule et
diminuer sa consommation.
Démarrez doucement le moteur.
Pendant la conduite, maintenez le
régime (tr/min. ou tours par minute) entre 2000 et 4000 tr/min.
Évitez de conduire à la même vitesse, rapide ou lente, pendant des longues
périodes. Pour roder correctement un
moteur, il est nécessaire de changer
de régime.
Évitez les arrêts brusques, excepté en cas d'urgence, afin de régler
correctement les freins.
Évitez de faire tourner le moteur au ralenti pendant plus de 3 minutes
d'affilée.
Ne tractez pas de remorque pendant les 2000 premiers kilomètres (1200
miles) du véhicule.
PROCESSUS DE RODAGE DU VÉHICULE
Page 14 of 341
17
Introduction

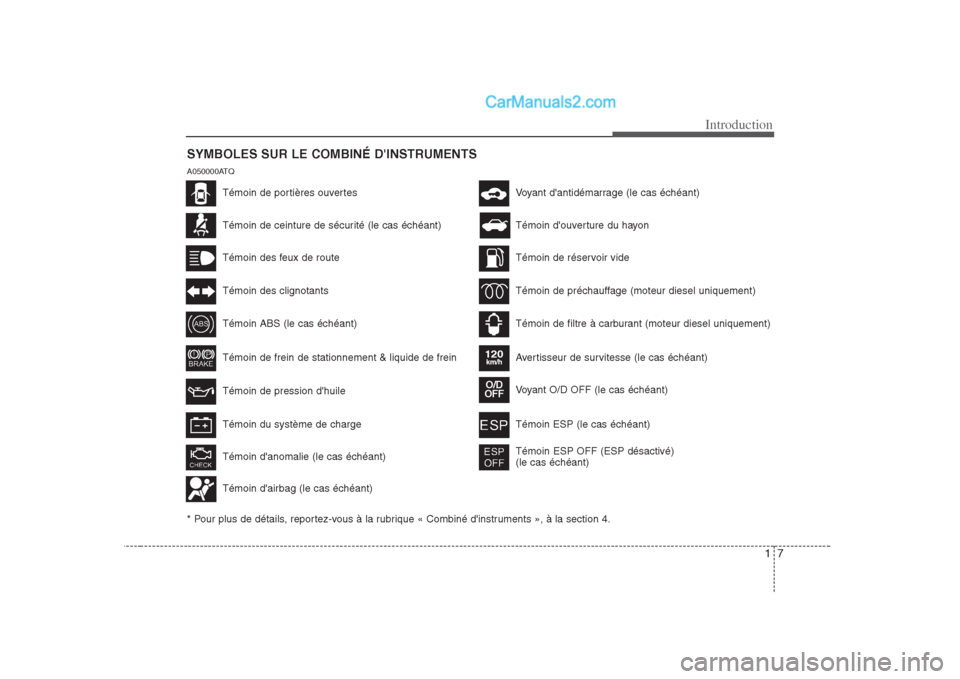

SYMBOLES SUR LE COMBINÉ D'INSTRUMENTS
* Pour plus de détails, reportez-vous à la rubrique « Combiné d'instruments », à la section 4.
A050000ATQ
Témoin de ceinture de sécurité (le cas échéant)
Témoin des feux de route
Témoin des clignotants
Témoin ABS (le cas échéant)
Témoin de frein de stationnement & liquide de frein
Témoin de pression d'huile
Témoin d'anomalie (le cas échéant)
Témoin d'airbag (le cas échéant)
Voyant d'antidémarrage (le cas échéant)
Témoin de réservoir vide
Témoin de préchauffage (moteur diesel uniquement)
Témoin de filtre à carburant (moteur diesel uniquement)
Témoin du système de charge
Témoin de portières ouvertes
Avertisseur de survitesse (le cas échéant)
Témoin d'ouverture du hayon
120km/h
Voyant O/D OFF (le cas échéant)O/D
OFF
Témoin ESP (le cas échéant)
Témoin ESP OFF (ESP désactivé) (le cas échéant)
Page 15 of 341

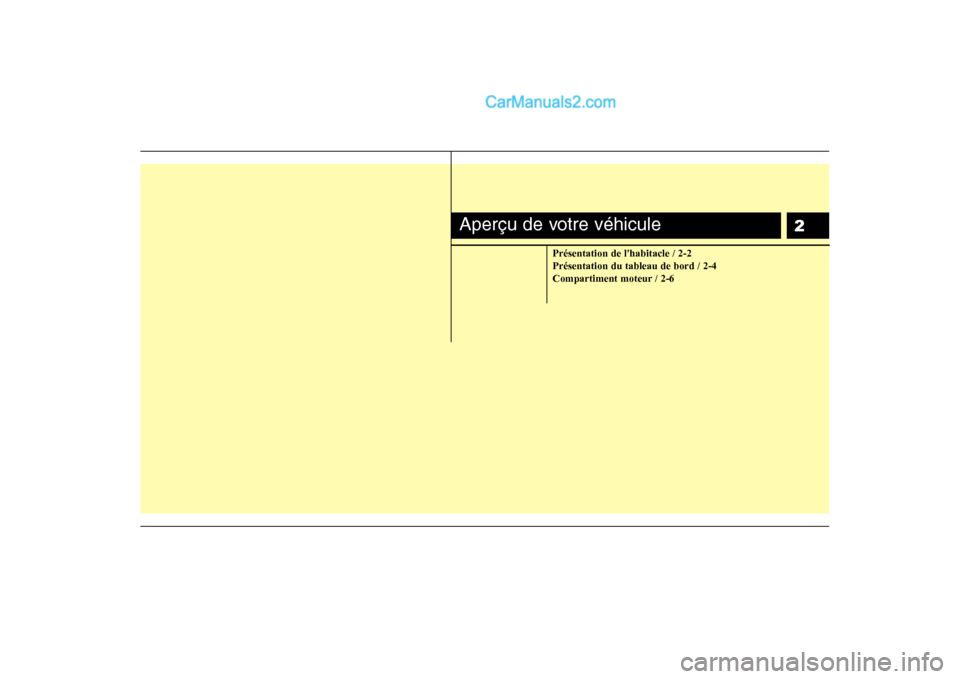

2
Présentation de l'habitacle / 2-2 Présentation du tableau de bord / 2-4

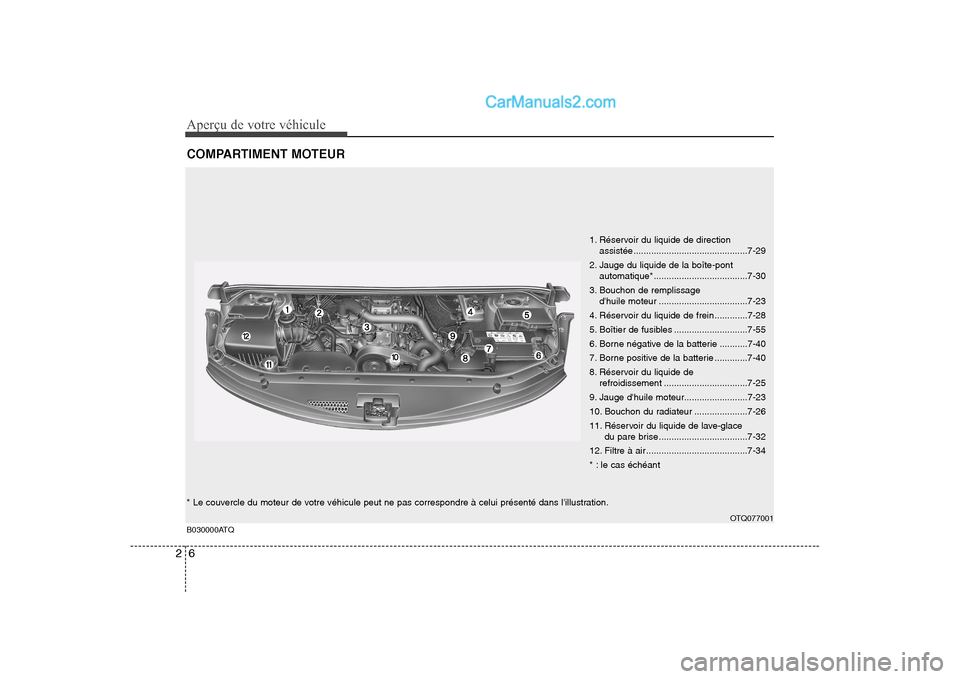

Compartiment moteur / 2-6
Aperçu de votre véhicule
Page 16 of 341
Aperçu de votre véhicule
2
2

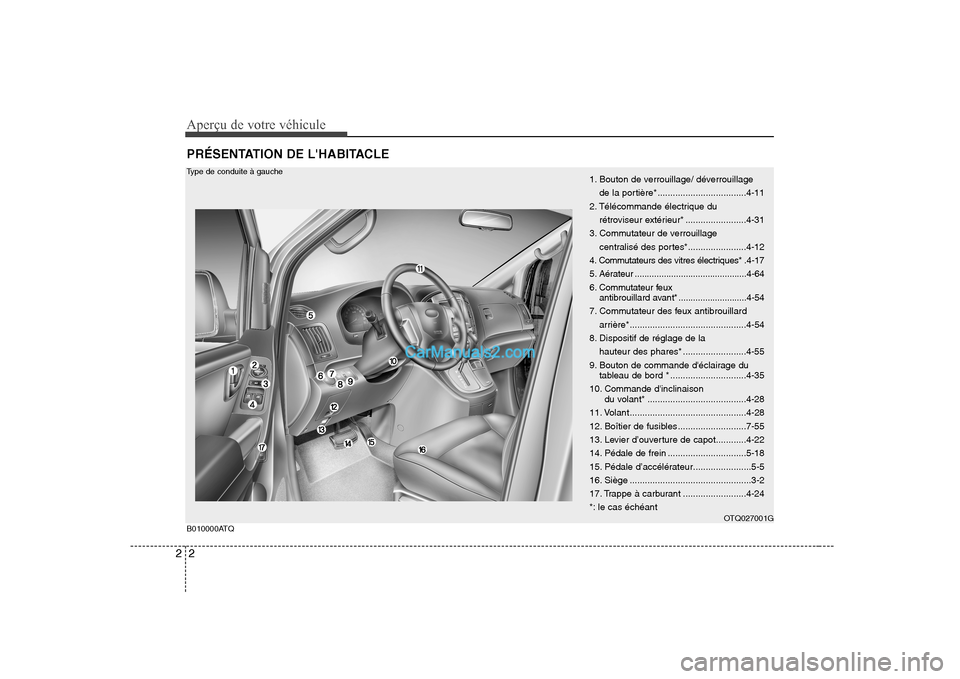

PRÉSENTATION DE L'HABITACLE
B010000ATQ
OTQ027001G
1. Bouton de verrouillage/ déverrouillage
de la portière* ...................................4-11
2. Télécommande électrique du rétroviseur extérieur* ........................4-31
3. Commutateur de verrouillage centralisé des portes*.......................4-12
4. Commutateurs des vitres électriques* .4-17
5. Aérateur ..............................................4-64
6. Commutateur feux antibrouillard avant* ............................4-54
7. Commutateur des feux antibrouillard arrière*..............................................4-54
8. Dispositif de réglage de la hauteur des phares* .........................4-55
9. Bouton de commande d'éclairage du tableau de bord * ..............................4-35
10. Commande d'inclinaison du volant* .......................................4-28
11. Volant ..............................................4-28
12. Boîtier de fusibles ...........................7-55
13. Levier d’ouverture de capot............4-22
14. Pédale de frein ...............................5-18
15. Pédale d’accélérateur.......................5-5
16. Siège ................................................3-2
17. Trappe à carburant .........................4-24
*: le cas échéant
Type de conduite à gauche
Page 17 of 341
23
Aperçu de votre véhicule

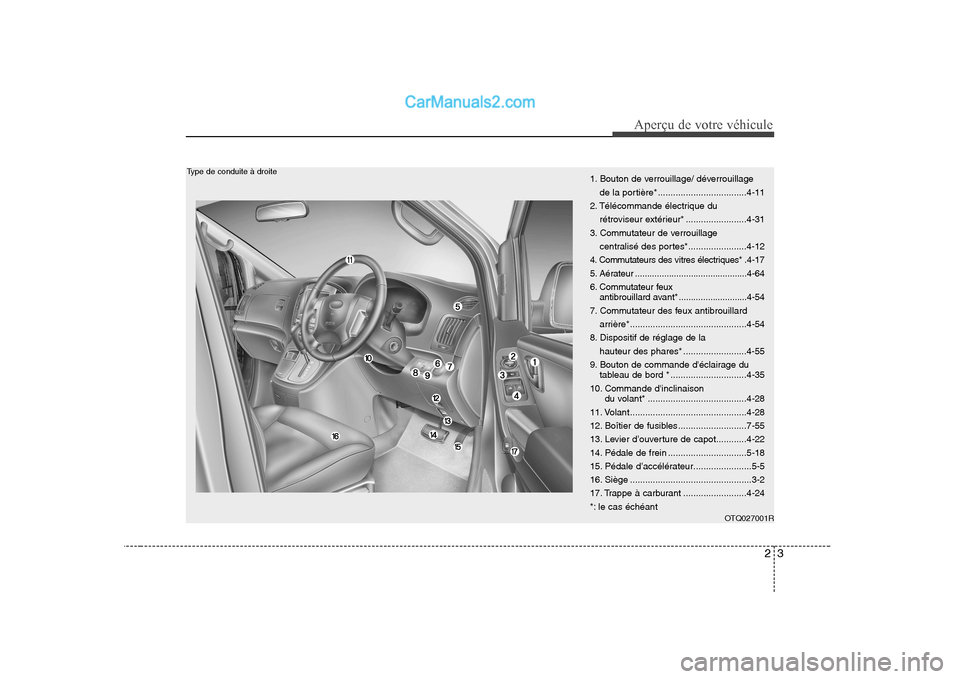

OTQ027001R
Type de conduite à droite1. Bouton de verrouillage/ déverrouillage
de la portière* ...................................4-11
2. Télécommande électrique du rétroviseur extérieur* ........................4-31
3. Commutateur de verrouillage centralisé des portes*.......................4-12
4. Commutateurs des vitres électriques* .4-17
5. Aérateur ..............................................4-64
6. Commutateur feux antibrouillard avant* ............................4-54
7. Commutateur des feux antibrouillard arrière*..............................................4-54
8. Dispositif de réglage de la
hauteur des phares* .........................4-55
9. Bouton de commande d'éclairage du tableau de bord * ..............................4-35
10. Commande d'inclinaison du volant* .......................................4-28
11. Volant ..............................................4-28
12. Boîtier de fusibles ...........................7-55
13. Levier d’ouverture de capot............4-22
14. Pédale de frein ...............................5-18
15. Pédale d’accélérateur.......................5-5
16. Siège ................................................3-2
17. Trappe à carburant .........................4-24
*: le cas échéant
Page 18 of 341
Aperçu de votre véhicule
4
2

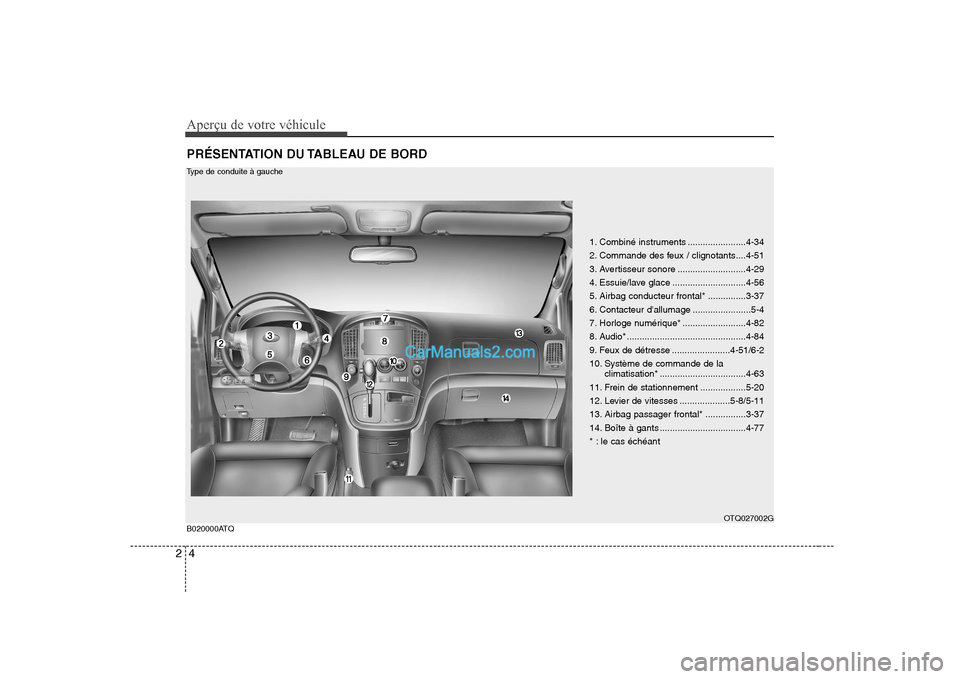

PRÉSENTATION DU TABLEAU DE BORD
B020000ATQ
OTQ027002G
1. Combiné instruments .......................4-34
2. Commande des feux / clignotants....4-51
3. Avertisseur sonore ...........................4-29
4. Essuie/lave glace .............................4-56
5. Airbag conducteur frontal* ...............3-37
6. Contacteur d'allumage .......................5-4
7. Horloge numérique* .........................4-82
8. Audio* ...............................................4-84
9. Feux de détresse .......................4-51/6-2
10. Système de commande de la
climatisation* ..................................4-63
11. Frein de stationnement ..................5-20
12. Levier de vitesses ....................5-8/5-11
13. Airbag passager frontal* ................3-37
14. Boîte à gants ..................................4-77
* : le cas échéant
Type de conduite à gauche
Page 19 of 341
25
Aperçu de votre véhicule

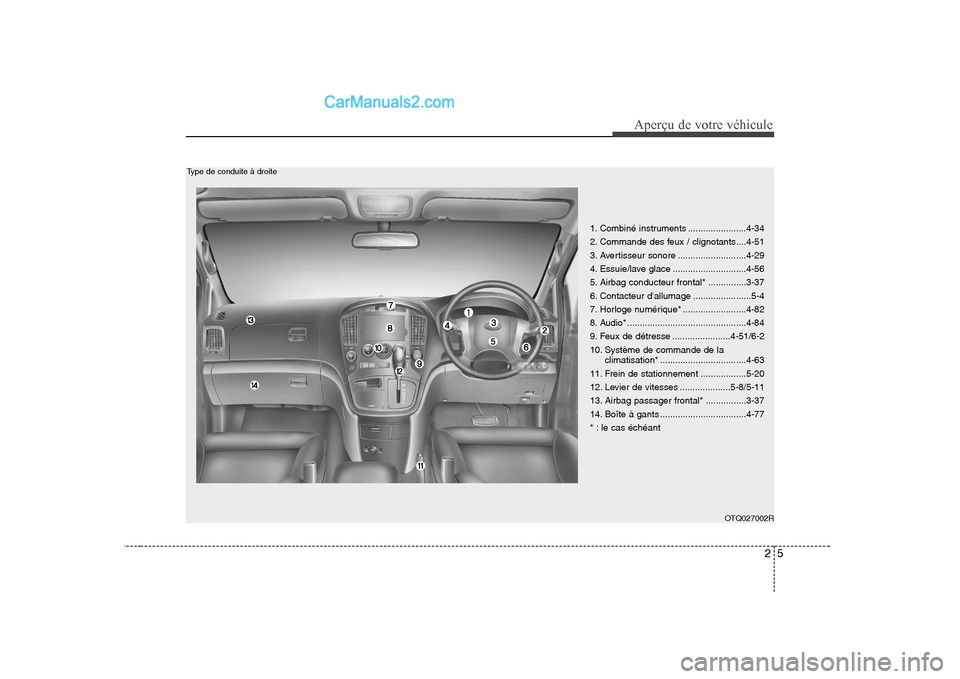

OTQ027002R
Type de conduite à droite1. Combiné instruments .......................4-34
2. Commande des feux / clignotants....4-51
3. Avertisseur sonore ...........................4-29
4. Essuie/lave glace .............................4-56
5. Airbag conducteur frontal* ...............3-37
6. Contacteur d'allumage .......................5-4
7. Horloge numérique* .........................4-82
8. Audio* ...............................................4-84
9. Feux de détresse .......................4-51/6-2
10. Système de commande de la climatisation* ..................................4-63
11. Frein de stationnement ..................5-20
12. Levier de vitesses ....................5-8/5-11
13. Airbag passager frontal* ................3-37
14. Boîte à gants ..................................4-77
* : le cas échéant
Page 20 of 341
Aperçu de votre véhicule
6
2
COMPARTIMENT MOTEUR
B030000ATQ
OTQ077001
1. Réservoir du liquide de direction
assistée .............................................7-29
2. Jauge du liquide de la boîte-pont automatique* .....................................7-30
3. Bouchon de remplissage d'huile moteur ...................................7-23
4. Réservoir du liquide de frein .............7-28
5. Boîtier de fusibles .............................7-55
6. Borne négative de la batterie ...........7-40
7. Borne positive de la batterie .............7-40
8. Réservoir du liquide de refroidissement .................................7-25
9. Jauge d'huile moteur.........................7-23
10. Bouchon du radiateur .....................7-26
11. Réservoir du liquide de lave-glace du pare brise ...................................7-32
12. Filtre à air ........................................7-34
* : le cas échéant
* Le couvercle du moteur de votre véhicule peut ne pas correspondre à celui présenté dans l'illustration.
