Hyundai H-1 (Grand Starex) 2013 Manuel du propriétaire (in French)

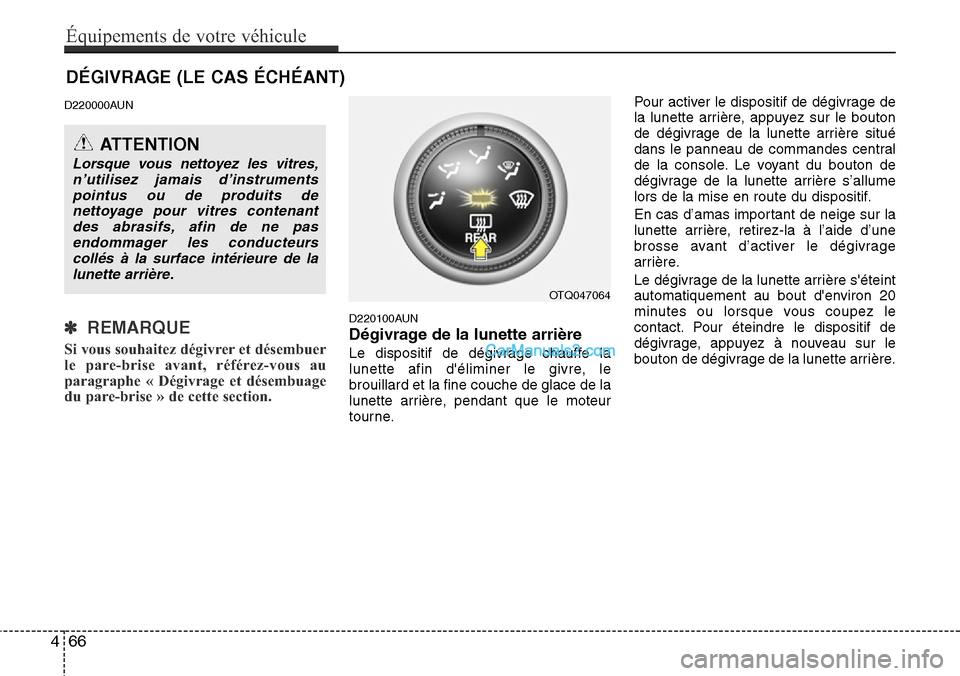

DÉGIVRAGE (LE CAS ÉCHÉANT)
D220000AUN
✽ REMARQUE
Si vous souhaitez dégivrer et désembuer
le pare-brise avant, référez-vous au
paragraphe « Dégivrage et désembuage
du pare-brise » de cette section.
D220100AUN
Dégivrage de la lunette arrière
Le dispositif de dégivrage chauffe la
lunette afin d'éliminer le givre, le
brouillard et la fine couche de glace de la
lunette arrière, pendant que le moteur
tourne.Pour activer le dispositif de dégivrage de
la lunette arrière, appuyez sur le bouton
de dégivrage de la lunette arrière situé
dans le panneau de commandes central
de la console. Le voyant du bouton de
dégivrage de la lunette arrière s’allume
lors de la mise en route du dispositif.
En cas d’amas important de neige sur la
lunette arrière, retirez-la à l’aide d’une
brosse avant d’activer le dégivrage
arrière.
Le dégivrage de la lunette arrière s'éteint
automatiquement au bout d'environ 20
minutes ou lorsque vous coupez le
contact. Pour éteindre le dispositif de
dégivrage, appuyez à nouveau sur le
bouton de dégivrage de la lunette arrière.
ATTENTION
Lorsque vous nettoyez les vitres,
n’utilisez jamais d’instruments
pointus ou de produits de
nettoyage pour vitres contenant
des abrasifs, afin de ne pas
endommager les conducteurs
collés à la surface intérieure de la
lunette arrière.
OTQ047064
466
Équipements de votre véhicule

467
Équipements de votre véhicule

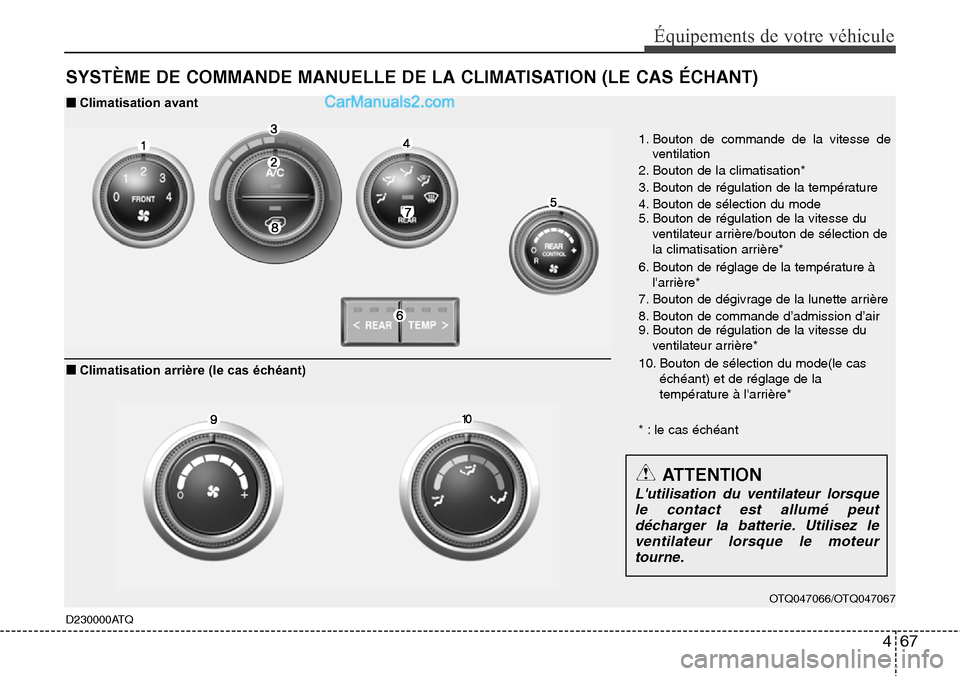

SYSTÈME DE COMMANDE MANUELLE DE LA CLIMATISATION (LE CAS ÉCHANT)
D230000ATQ
OTQ047066/OTQ047067
1. Bouton de commande de la vitesse de
ventilation
2. Bouton de la climatisation*
3. Bouton de régulation de la température
4. Bouton de sélection du mode
5. Bouton de régulation de la vitesse du
ventilateur arrière/bouton de sélection de
la climatisation arrière*
6. Bouton de réglage de la température à
l'arrière*
7. Bouton de dégivrage de la lunette arrière
8. Bouton de commande d’admission d’air
9. Bouton de régulation de la vitesse du
ventilateur arrière*
10. Bouton de sélection du mode(le cas
échéant) et de réglage de la
température à l'arrière*
* : le cas échéant
â– Climatisation avant
â– Climatisation arri

Équipements de votre véhicule
68 4

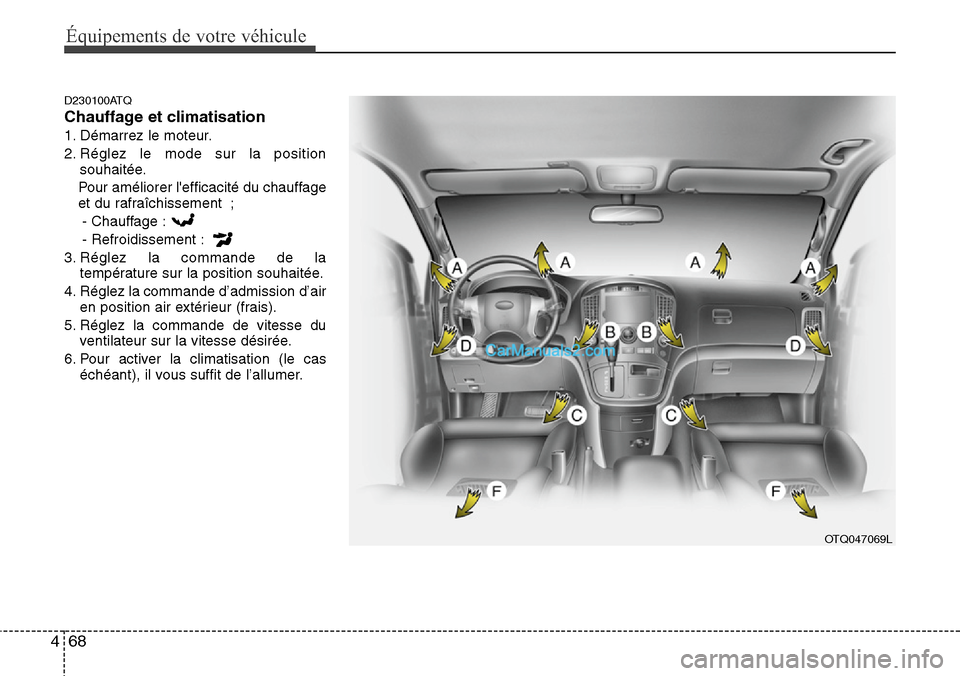

D230100ATQ
Chauffage et climatisation
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
Pour améliorer l'efficacité du chauffage
et du rafraîchissement ;
- Chauffage :
- Refroidissement :
3. Réglez la commande de la
température sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation (le cas
échéant), il vous suffit de l’allumer.
OTQ047069L

469
Équipements de votre véhicule

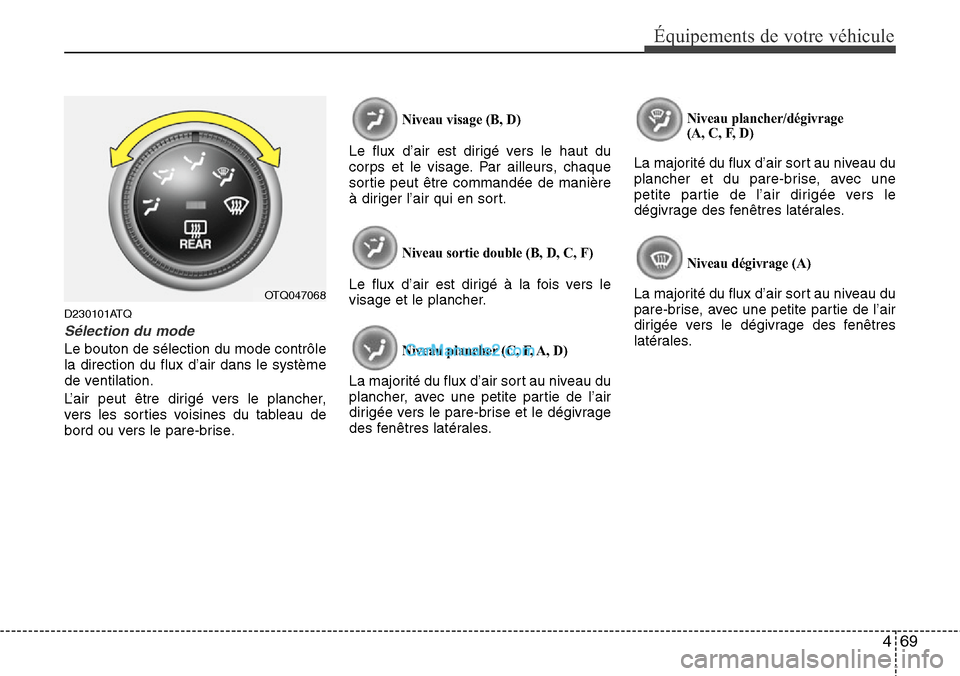

D230101ATQ
Sélection du mode
Le bouton de sélection du mode contrôle
la direction du flux d’air dans le système
de ventilation.
L’air peut être dirigé vers le plancher,
vers les sorties voisines du tableau de
bord ou vers le pare-brise.
Niveau visage (B, D)
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double (B, D, C, F)
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau plancher (C, F, A, D)
La majorité du flux d’air sort au niveau du
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau plancher/dégivrage
(A, C, F, D)
La majorité du flux d’air sort au niveau du
plancher et du pare-brise, avec une
petite partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau dégivrage (A)
La majorité du flux d’air sort au niveau du
pare-brise, avec une petite partie de l’air
dirigée vers le dégivrage des fenêtres
latérales.OTQ047068

Équipements de votre véhicule
70 4

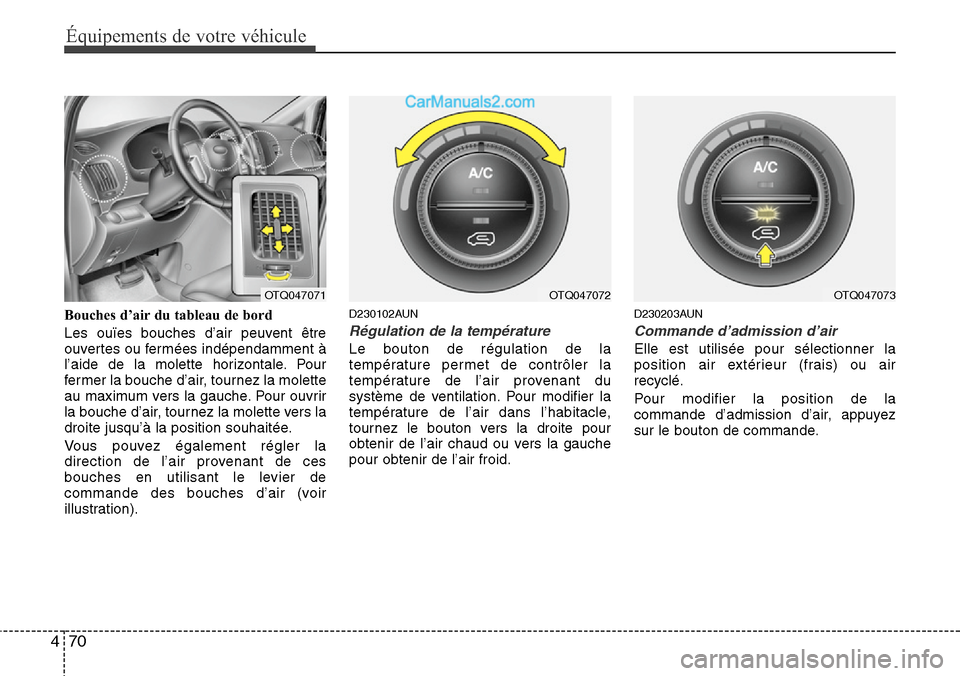

Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale. Pour
fermer la bouche d’air, tournez la molette
au maximum vers la gauche. Pour ouvrir
la bouche d’air, tournez la molette vers la
droite jusqu’à la position souhaitée.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).D230102AUN
Régulation de la température
Le bouton de régulation de la
température permet de contrôler la
température de l’air provenant du
système de ventilation. Pour modifier la
température de l’air dans l’habitacle,
tournez le bouton vers la droite pour
obtenir de l’air chaud ou vers la gauche
pour obtenir de l’air froid.
D230203AUN
Commande d’admission d’air
Elle est utilisée pour sélectionner la
position air extérieur (frais) ou air
recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
OTQ047072OTQ047071OTQ047073

471
Équipements de votre véhicule

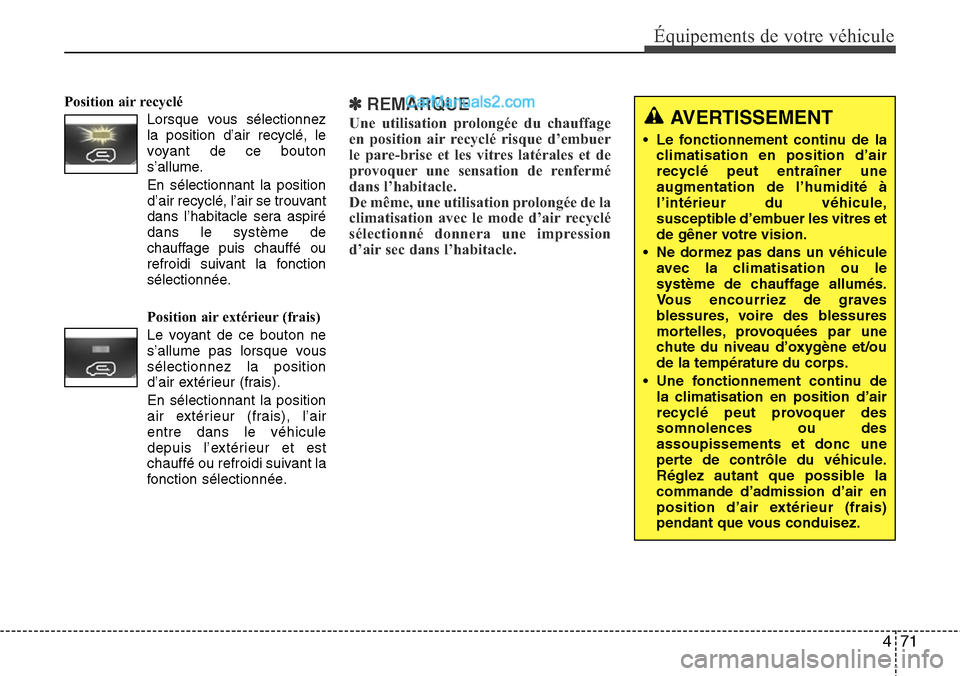

Position air recyclé
Lorsque vous sélectionnez
la position d’air recyclé, le
voyant de ce bouton
s’allume.
En sélectionnant la position
d’air recyclé, l’air se trouvant
dans l’habitacle sera aspiré
dans le système de
chauffage puis chauffé ou
refroidi suivant la fonction
sélectionnée.
Position air extérieur (frais)
Le voyant de ce bouton ne
s’allume pas lorsque vous
sélectionnez la position
d’air extérieur (frais).
En sélectionnant la position
air extérieur (frais), l’air
entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant la
fonction sélectionnée.✽REMARQUE
Une utilisation prolongée du chauffage
en position air recyclé risque d’embuer
le pare-brise et les vitres latérales et de
provoquer une sensation de renfermé
dans l’habitacle.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/ou
de la température du corps.
• Une fonctionnement continu de
la climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

Équipements de votre véhicule
72 4

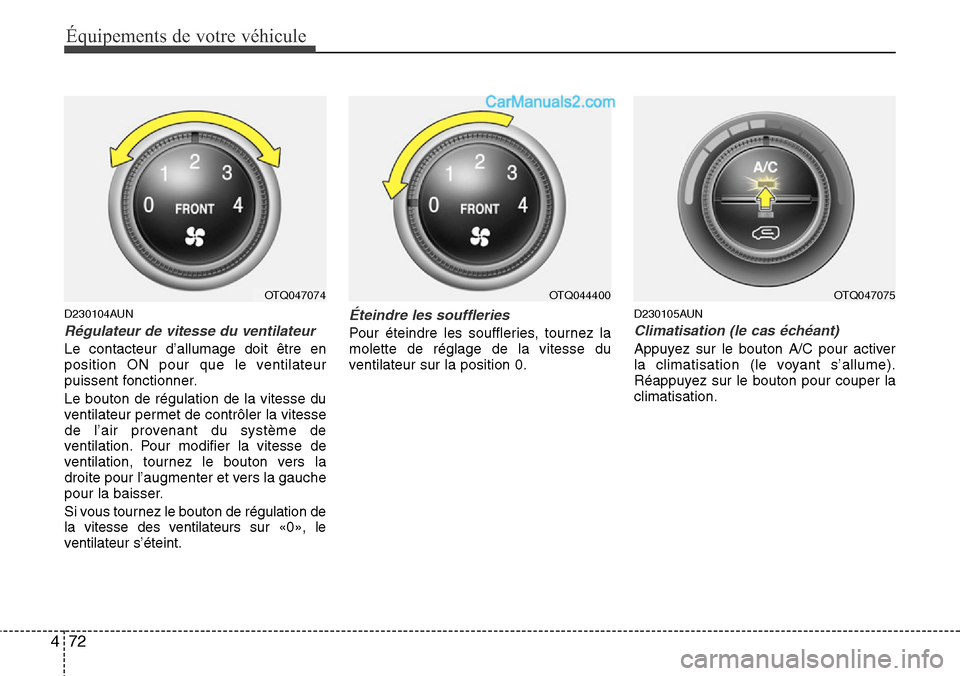

D230104AUN
Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner.
Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation de
la vitesse des ventilateurs sur «0», le
ventilateur s’éteint.
Éteindre les souffleries
Pour éteindre les souffleries, tournez la
molette de réglage de la vitesse du
ventilateur sur la position 0.
D230105AUN
Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
OTQ047074OTQ047075OTQ044400

473
Équipements de votre véhicule

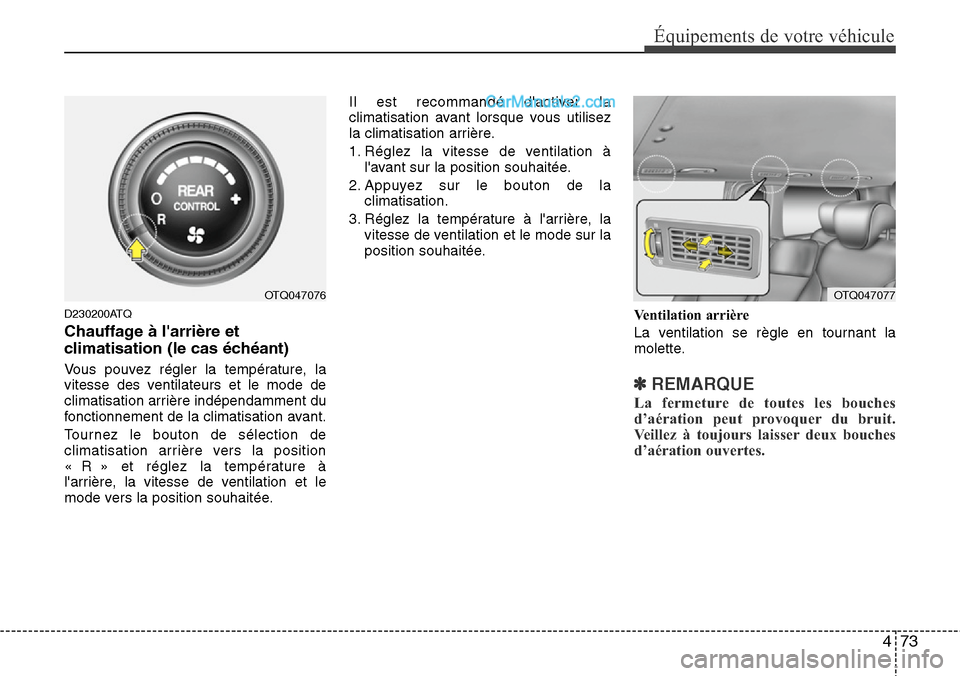

D230200ATQ
Chauffage à l'arrière et
climatisation (le cas échéant)
Vous pouvez régler la température, la
vitesse des ventilateurs et le mode de
climatisation arrière indépendamment du
fonctionnement de la climatisation avant.
Tournez le bouton de sélection de
climatisation arrière vers la position
« R » et réglez la température à
l'arrière, la vitesse de ventilation et le
mode vers la position souhaitée.Il est recommandé d'activer la
climatisation avant lorsque vous utilisez
la climatisation arrière.
1. Réglez la vitesse de ventilation à
l'avant sur la position souhaitée.
2. Appuyez sur le bouton de la
climatisation.
3. Réglez la température à l'arrière, la
vitesse de ventilation et le mode sur la
position souhaitée.
Ventilation arrière
La ventilation se règle en tournant la
molette.✽REMARQUE
La fermeture de toutes les bouches
d’aération peut provoquer du bruit.
Veillez à toujours laisser deux bouches
d’aération ouvertes.
OTQ047077OTQ047076

Équipements de votre véhicule
74 4

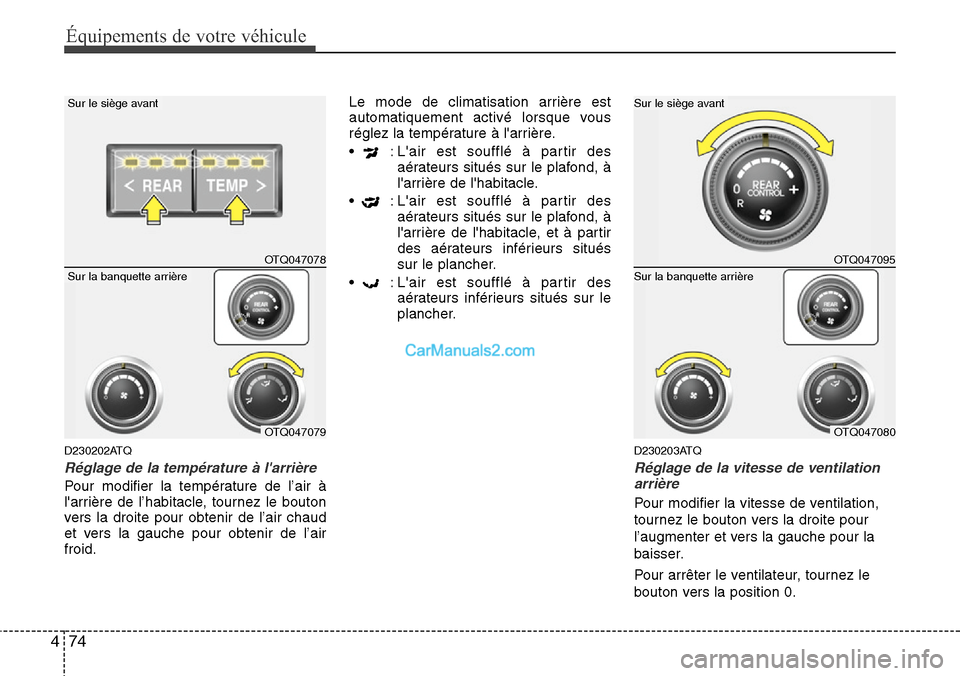

D230202ATQ
Réglage de la température à l'arrière
Pour modifier la température de l’air à
l'arrière de l’habitacle, tournez le bouton
vers la droite pour obtenir de l’air chaud
et vers la gauche pour obtenir de l’air
froid.Le mode de climatisation arrière est
automatiquement activé lorsque vous
réglez la température à l'arrière.
• : L'air est soufflé à partir des
aérateurs situés sur le plafond, à
l'arrière de l'habitacle.
• : L'air est soufflé à partir des
aérateurs situés sur le plafond, à
l'arrière de l'habitacle, et à partir
des aérateurs inférieurs situés
sur le plancher.
• : L'air est soufflé à partir des
aérateurs inférieurs situés sur le
plancher.
D230203ATQ
Réglage de la vitesse de ventilation
arrière
Pour modifier la vitesse de ventilation,
tournez le bouton vers la droite pour
l’augmenter et vers la gauche pour la
baisser.
Pour arrêter le ventilateur, tournez le
bouton vers la position 0.
OTQ047095
Sur le siège avant
OTQ047080
Sur la banquette arrière
OTQ047078
Sur le siège avant
OTQ047079
Sur la banquette arrière

475
Équipements de votre véhicule

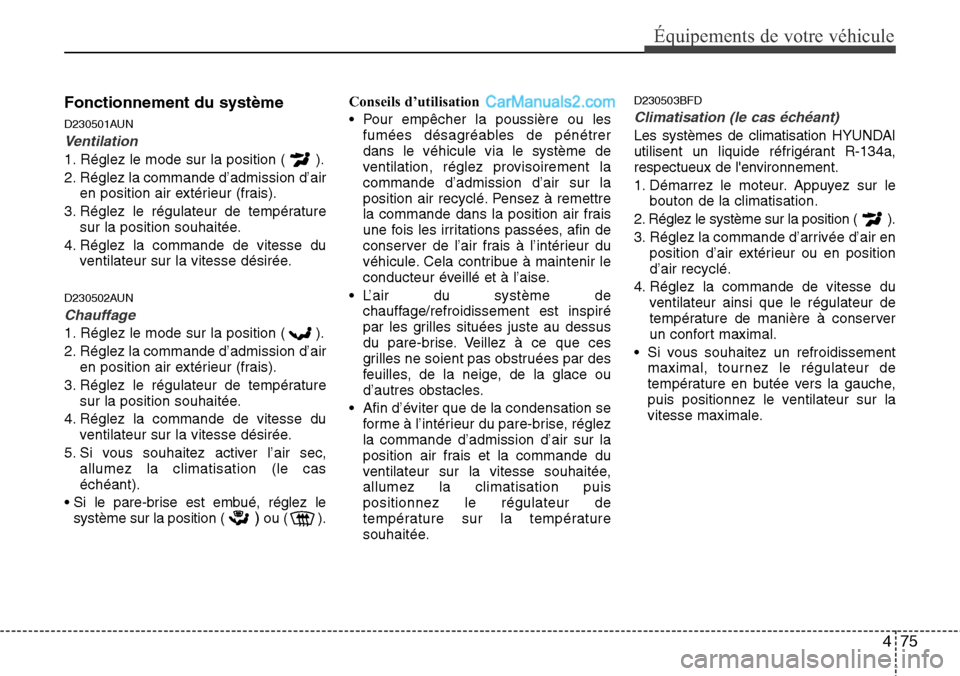

Fonctionnement du système
D230501AUN
Ventilation
1. Réglez le mode sur la position ( ).
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
D230502AUN
Chauffage
1. Réglez le mode sur la position ( ).
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez activer l’air sec,
allumez la climatisation (le cas
échéant).
• Si le pare-brise est embué, réglez le
système sur la position (
) ou ( ).Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.
D230503BFD
Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant R-134a,
respectueux de l'environnement.
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position ( ).
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
• Si vous souhaitez un refroidissement
maximal, tournez le régulateur de
température en butée vers la gauche,
puis positionnez le ventilateur sur la
vitesse maximale.
