Équipements de votre véhicule
76 4

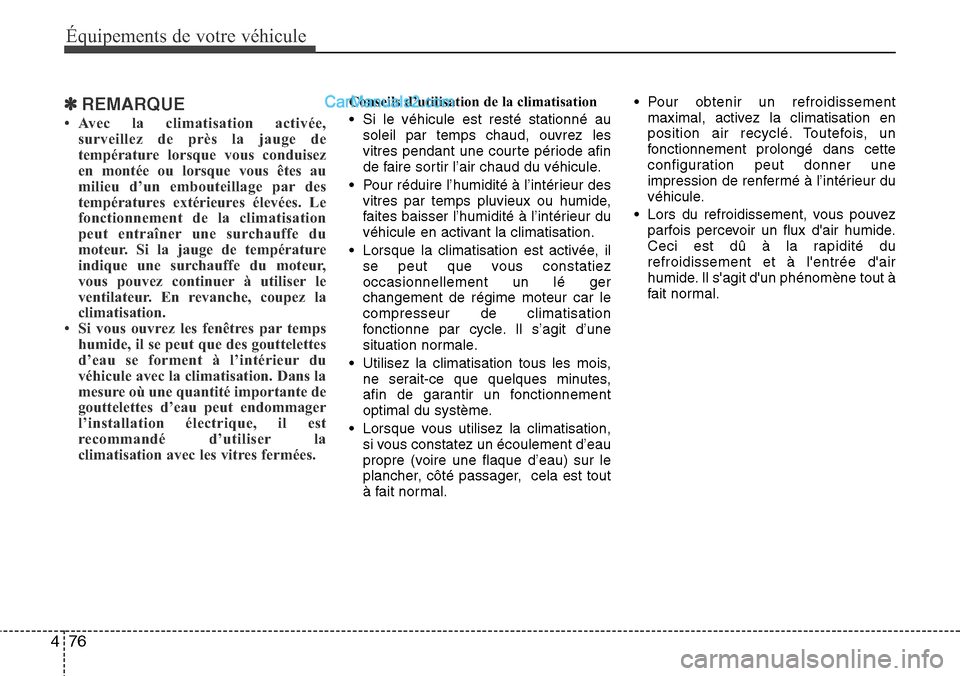

✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.
• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout
à fait normal.• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.

477
Équipements de votre véhicule

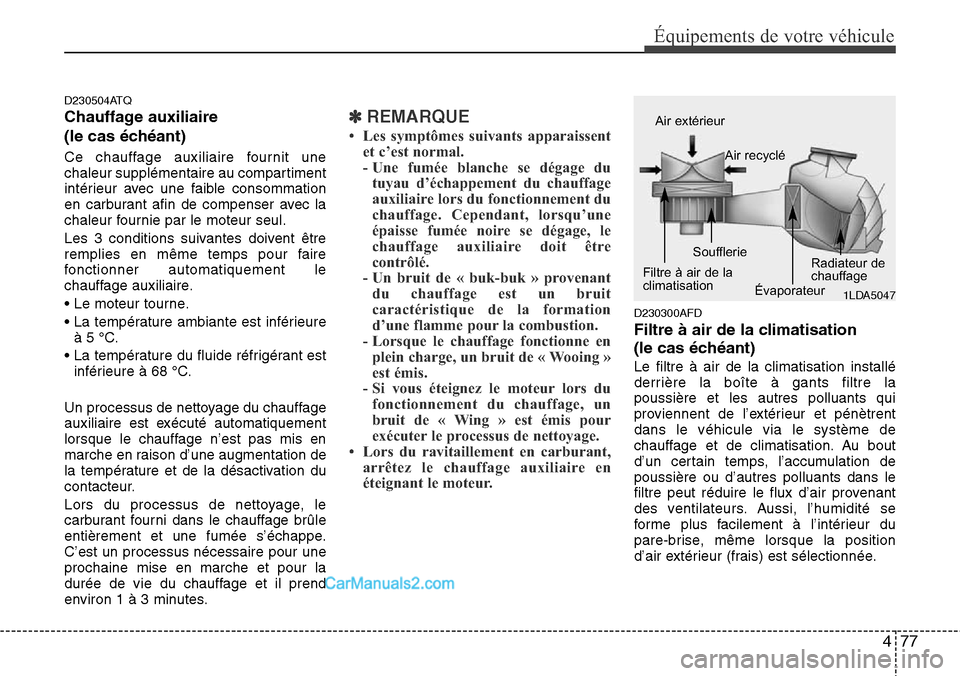

D230504ATQ
Chauffage auxiliaire
(le cas échéant)
Ce chauffage auxiliaire fournit une
chaleur supplémentaire au compartiment
intérieur avec une faible consommation
en carburant afin de compenser avec la
chaleur fournie par le moteur seul.
Les 3 conditions suivantes doivent être
remplies en même temps pour faire
fonctionner automatiquement le
chauffage auxiliaire.
• Le moteur tourne.
• La température ambiante est inférieure
à 5 °C.
• La température du fluide réfrigérant est
inférieure à 68 °C.
Un processus de nettoyage du chauffage
auxiliaire est exécuté automatiquement
lorsque le chauffage n’est pas mis en
marche en raison d’une augmentation de
la température et de la désactivation du
contacteur.
Lors du processus de nettoyage, le
carburant fourni dans le chauffage brûle
entièrement et une fumée s’échappe.
C’est un processus nécessaire pour une
prochaine mise en marche et pour la
durée de vie du chauffage et il prend
environ 1 à 3 minutes.
✽REMARQUE
• Les symptômes suivants apparaissent
et c’est normal.
- Une fumée blanche se dégage du
tuyau d’échappement du chauffage
auxiliaire lors du fonctionnement du
chauffage. Cependant, lorsqu’une
épaisse fumée noire se dégage, le
chauffage auxiliaire doit être
contrôlé.
- Un bruit de « buk-buk » provenant
du chauffage est un bruit
caractéristique de la formation
d’une flamme pour la combustion.
- Lorsque le chauffage fonctionne en
plein charge, un bruit de « Wooing »
est émis.
- Si vous éteignez le moteur lors du
fonctionnement du chauffage, un
bruit de « Wing » est émis pour
exécuter le processus de nettoyage.
• Lors du ravitaillement en carburant,
arrêtez le chauffage auxiliaire en
éteignant le moteur.
D230300AFD
Filtre à air de la climatisation
(le cas échéant)
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la
poussière et les autres polluants qui
proviennent de l’extérieur et pénètrent
dans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation de
poussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
ÉvaporateurRadiateur de
chauffage

Équipements de votre véhicule
78 4

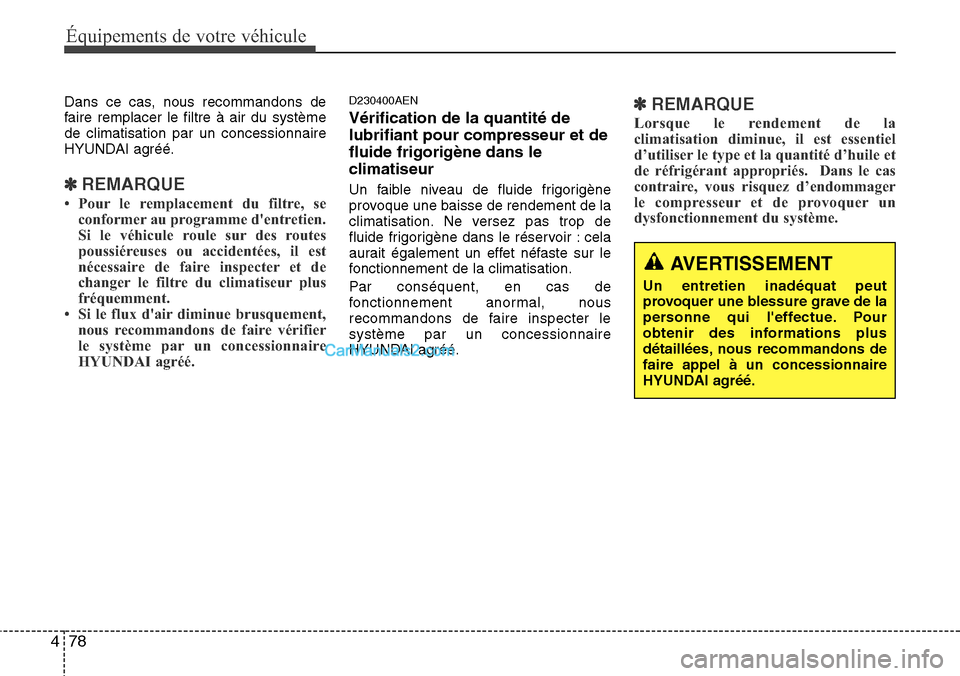

Dans ce cas, nous recommandons de
faire remplacer le filtre à air du système
de climatisation par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue brusquement,
nous recommandons de faire vérifier
le système par un concessionnaire
HYUNDAI agréé.
D230400AEN
Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent, en cas de
fonctionnement anormal, nous
recommandons de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
Lorsque le rendement de la
climatisation diminue, il est essentiel
d’utiliser le type et la quantité d’huile et
de réfrigérant appropriés. Dans le cas
contraire, vous risquez d’endommager
le compresseur et de provoquer un
dysfonctionnement du système.
AVERTISSEMENT
Un entretien inadéquat peut
provoquer une blessure grave de la
personne qui l'effectue. Pour
obtenir des informations plus
détaillées, nous recommandons de
faire appel à un concessionnaire
HYUNDAI agréé.

479
Équipements de votre véhicule
D250000AEN• Pour un dégivrage maximal, réglez le
régulateur de température sur la
position la plus chaude/la plus à droite
et le régulateur de vitesse de
ventilation sur la vitesse maximale.
• Si vous souhaitez de l’air chaud au
niveau du plancher pendant le
dégivrage ou du désembuage,
sélectionnez la position plancher -
dégivrage.
• Avant de conduire, retirez toute la
neige et la glace du pare-brise, de la
lunette arrière, des rétroviseurs
extérieurs ainsi que des vitres
latérales.
• Retirez toute la neige et la glace du
capot et de l’entrée d’air au niveau de
la grille du capot afin d’améliorer le
rendement du chauffage et du
dégivrage et de réduire la probabilité
de formation de buée sur l’intérieur du
pare-brise.
Système de commande manuelle
de la climatisation
D250101ATQ
Pour dégivrer le pare-brise
1. Sélectionnez une vitesse de ventilation
excepté « 0 ».
2. Sélectionnez la température souhaitée.
3. Sélectionnez la position ( ) ou ( ).
4. Si la position ( ) est sélectionnée, la
position d'air extérieur (frais) et la
climatisation seront sélectionnées
automatiquement.
Si la position d'air extérieur (frais) et la
climatisation ne sont pas sélectionnées
automatiquement, appuyez
manuellement sur le bouton
correspondant.
DÉGIVRAGE ET DÉSEMBUAGE DU PARE-BRISE
AVERTISSEMENT
-
Chauffage du pare-brise
Par temps très humide, n'utilisez pas
la position ( ) ou ( ) pendant
activation du refroidissement. La
différence entre la température de
l'air extérieur et celle du pare-brise
pourrait embuer la surface extérieure
du pare-brise et entraîner une perte
de visibilité. Dans ce cas, réglez le
bouton de sélection de mode sur la
position ( ) et le bouton de
régulation de la vitessde ventilation
sur la vitesse la plus faible.
OTQ047100

Équipements de votre véhicule
80 4

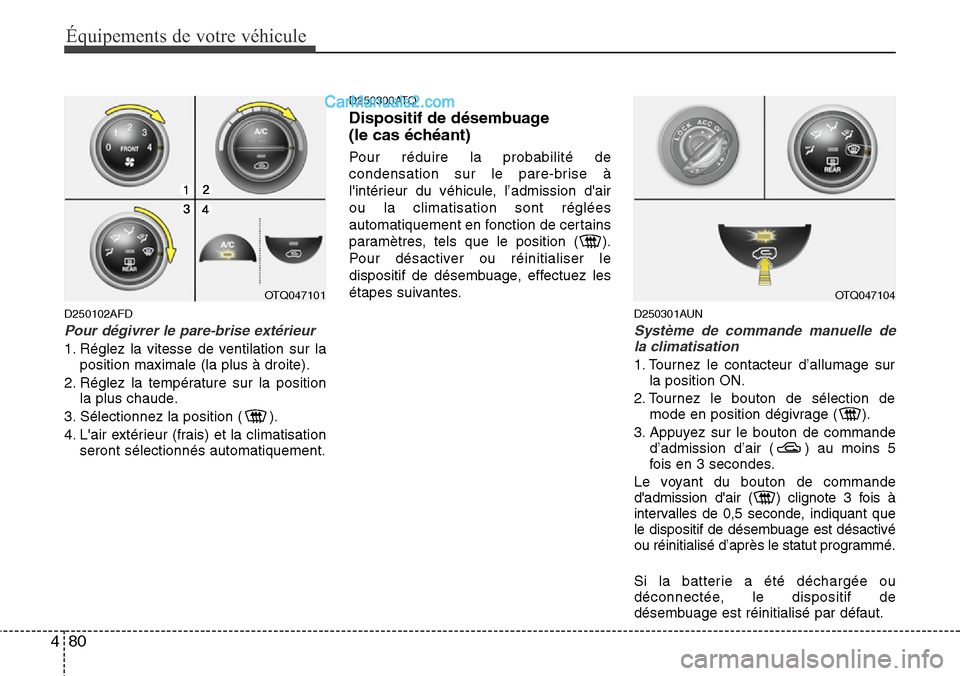

D250102AFD
Pour dégivrer le pare-brise extérieur
1. Réglez la vitesse de ventilation sur la
position maximale (la plus à droite).
2. Réglez la température sur la position
la plus chaude.
3. Sélectionnez la position ( ).
4. L'air extérieur (frais) et la climatisation
seront sélectionnés automatiquement.
D250300ATQ
Dispositif de désembuage
(le cas échéant)
Pour réduire la probabilité de
condensation sur le pare-brise à
l'intérieur du véhicule, l’admission d'air
ou la climatisation sont réglées
automatiquement en fonction de certains
paramètres, tels que le position ( ).
Pour désactiver ou réinitialiser le
dispositif de désembuage, effectuez les
étapes suivantes.
D250301AUN
Système de commande manuelle de
la climatisation
1. Tournez le contacteur d’allumage sur
la position ON.
2. Tournez le bouton de sélection de
mode en position dégivrage ( ).
3. Appuyez sur le bouton de commande
d’admission d’air ( ) au moins 5
fois en 3 secondes.
Le voyant du bouton de commande
d'admission d'air ( ) clignote 3 fois à
intervalles de 0,5 seconde, indiquant que
le dispositif de désembuage est désactivé
ou réinitialisé d’après le statut programmé.
Si la batterie a été déchargée ou
déconnectée, le dispositif de
désembuage est réinitialisé par défaut.
OTQ047101OTQ047104

481
Équipements de votre véhicule

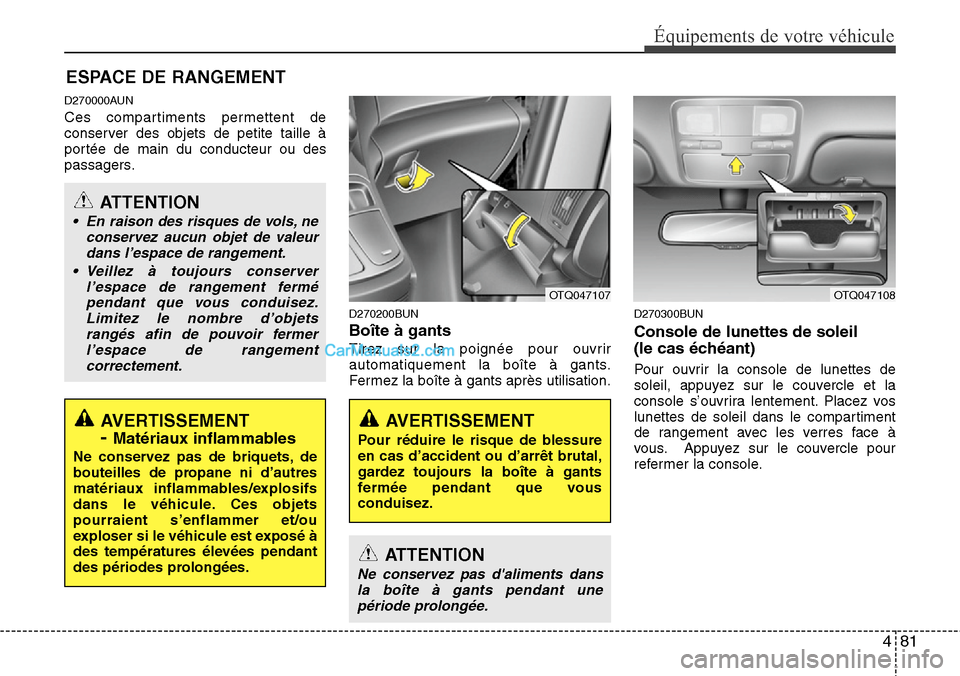

D270000AUN
Ces compartiments permettent de
conserver des objets de petite taille à
portée de main du conducteur ou des
passagers.
D270200BUN
Boîte à gants
Tirez sur la poignée pour ouvrir
automatiquement la boîte à gants.
Fermez la boîte à gants après utilisation.
D270300BUN
Console de lunettes de soleil
(le cas échéant)
Pour ouvrir la console de lunettes de
soleil, appuyez sur le couvercle et la
console s’ouvrira lentement. Placez vos
lunettes de soleil dans le compartiment
de rangement avec les verres face à
vous. Appuyez sur le couvercle pour
refermer la console.
ESPACE DE RANGEMENT
AVERTISSEMENT
- Matériaux inflammables
Ne conservez pas de briquets, de
bouteilles de propane ni d’autres
matériaux inflammables/explosifs
dans le véhicule. Ces objets
pourraient s’enflammer et/ou
exploser si le véhicule est exposé à
des températures élevées pendant
des périodes prolongées.
ATTENTION
• En raison des risques de vols, ne
conservez aucun objet de valeur
dans l’espace de rangement.
• Veillez à toujours conserver
l’espace de rangement fermé
pendant que vous conduisez.
Limitez le nombre d’objets
rangés afin de pouvoir fermer
l’espace de rangement
correctement.
AVERTISSEMENT
Pour réduire le risque de blessure
en cas d’accident ou d’arrêt brutal,
gardez toujours la boîte à gants
fermée pendant que vous
conduisez.
OTQ047107OTQ047108
ATTENTION
Ne conservez pas d'aliments dans
la boîte à gants pendant une
période prolongée.

Équipements de votre véhicule
82 4

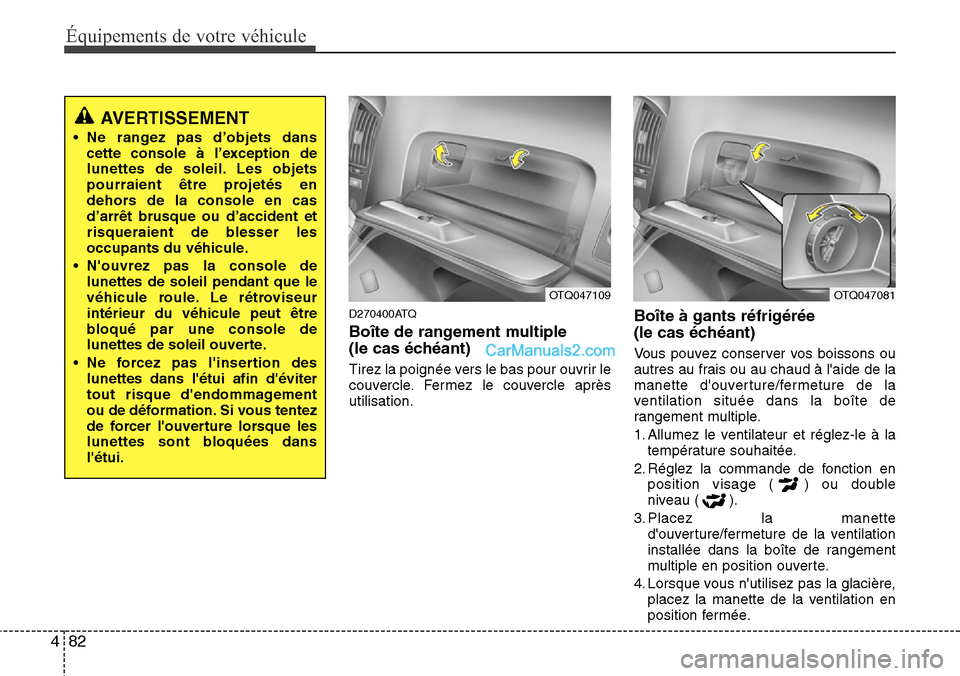

D270400ATQ
Boîte de rangement multiple
(le cas échéant)
Tirez la poignée vers le bas pour ouvrir le
couvercle. Fermez le couvercle après
utilisation.
Boîte à gants réfrigérée
(le cas échéant)
Vous pouvez conserver vos boissons ou
autres au frais ou au chaud à l'aide de la
manette d'ouverture/fermeture de la
ventilation située dans la boîte de
rangement multiple.
1. Allumez le ventilateur et réglez-le à la
température souhaitée.
2. Réglez la commande de fonction en
position visage ( ) ou double
niveau ( ).
3. Placez la manette
d'ouverture/fermeture de la ventilation
installée dans la boîte de rangement
multiple en position ouverte.
4. Lorsque vous n'utilisez pas la glacière,
placez la manette de la ventilation en
position fermée.
AVERTISSEMENT
• Ne rangez pas d’objets dans
cette console à l’exception de
lunettes de soleil. Les objets
pourraient être projetés en
dehors de la console en cas
d’arrêt brusque ou d’accident et
risqueraient de blesser les
occupants du véhicule.
• N'ouvrez pas la console de
lunettes de soleil pendant que le
véhicule roule. Le rétroviseur
intérieur du véhicule peut être
bloqué par une console de
lunettes de soleil ouverte.
• Ne forcez pas l'insertion des
lunettes dans l'étui afin d'éviter
tout risque d'endommagement
ou de déformation. Si vous tentez
de forcer l'ouverture lorsque les
lunettes sont bloquées dans
l'étui.
OTQ047109OTQ047081

483
Équipements de votre véhicule
Pour améliorer l'efficacité de la boîte à
gants réfrigérée, procédez comme suit :
1. Réglez la température en position
"chaud" (extrême droite) pour obtenir
de l'air chaud ou en position "froid"
(extrême gauche) pour obtenir de l'air
froid. Allumez la climatisation pour
obtenir de l'air plus froid.
2. Réglez la vitesse du ventilateur sur la
position la plus élevée (extrême
droite).
3. Réglez la fonction en position visage
().
✽REMARQUE
Si des objets bloquent la ventilation
dans la boîte à gants réfrigérée,
l'efficacité de celle-ci à réchauffer ou
refroidir est réduite.
D280100BEN
Allume-cigare
Le contacteur d'allumage doit être
positionné sur ACC ou sur ON afin que
l'allume-cigare puisse fonctionner.
Pour ouvrir le couvercle, exercez une
pression sur ce dernier, il s'ouvrira
lentement.
Pour utiliser l’allume-cigare, enfoncez-le
au maximum dans sa prise. Une fois que
l’élément est chaud, l’allume-cigare
ressort et est prêt à être utilisé.ATTENTION
Nous vous recommandons
d'utiliser des pièces détachées
provenant d'un concessionnaire
HYUNDAI agréé. L'utilisation
d'accessoires branchés sur
l'allume-cigare (rasoir, aspirateur
manuel, cafetière, etc.) risque
d'endommager la prise ou de
provoquer une panne électrique.
AVERTISSEMENT
• Ne maintenez pas l’allume cigare
enfoncé lorsqu’il est chaud, cela
provoquerait une surchauffe.
• Si l’allume-cigare ne ressort pas
au bout de 30 secondes, retirez-le
afin d’éviter une éventuelle
surchauffe.
• N'introduisez aucun corps
étranger dans la prise de
l'allume-cigare. Vous pourriez
endommager ce dernier.
OTQ047110
ÉQUIPEMENTS INTÉRIEURS
AVERTISSEMENT
Ne placez pas de denrées
périssables dans la boîte à gants
réfrigérée ; il est possible qu'elle ne
puisse pas maintenir la
température constante nécessaire
à la conservation de ces aliments.

Équipements de votre véhicule
84 4

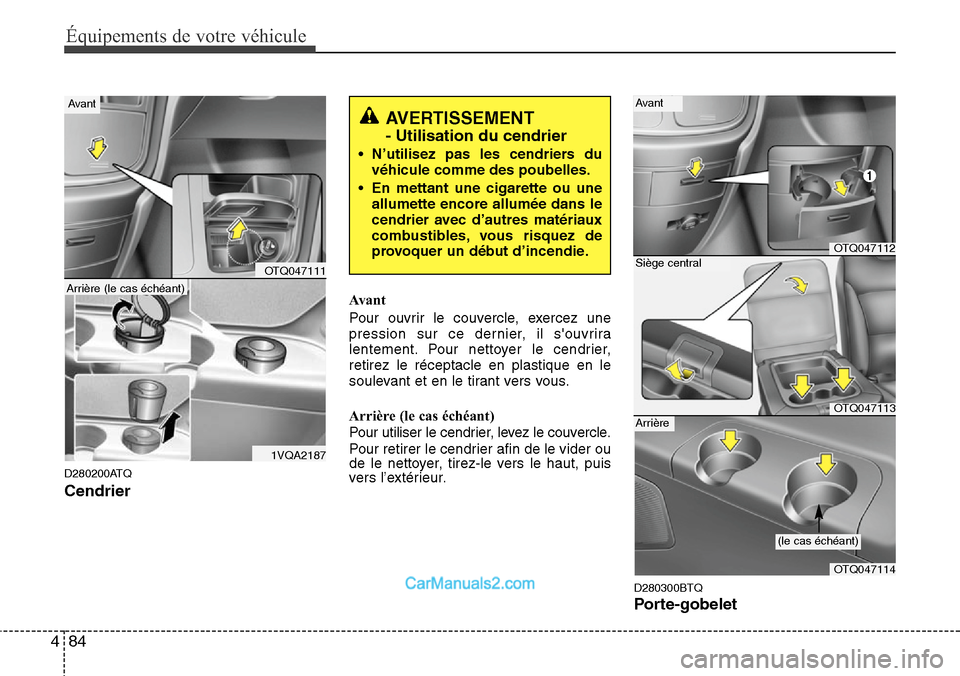

D280200ATQ
Cendrier
Avant
Pour ouvrir le couvercle, exercez une
pression sur ce dernier, il s'ouvrira
lentement. Pour nettoyer le cendrier,
retirez le réceptacle en plastique en le
soulevant et en le tirant vers vous.
Arrière (le cas échéant)
Pour utiliser le cendrier, levez le couvercle.
Pour retirer le cendrier afin de le vider ou
de le nettoyer, tirez-le vers le haut, puis
vers l’extérieur.
D280300BTQ
Porte-gobelet
OTQ047112
OTQ047113
Avant
Siège central
OTQ047114
Arrière
(le cas échéant)
AVERTISSEMENT
- Utilisation du cendrier
• N’utilisez pas les cendriers du
véhicule comme des poubelles.
• En mettant une cigarette ou une
allumette encore allumée dans le
cendrier avec d’autres matériaux
combustibles, vous risquez de
provoquer un début d’incendie.
OTQ047111
1VQA2187
Arrière (le cas échéant)
Avant

485
Équipements de votre véhicule

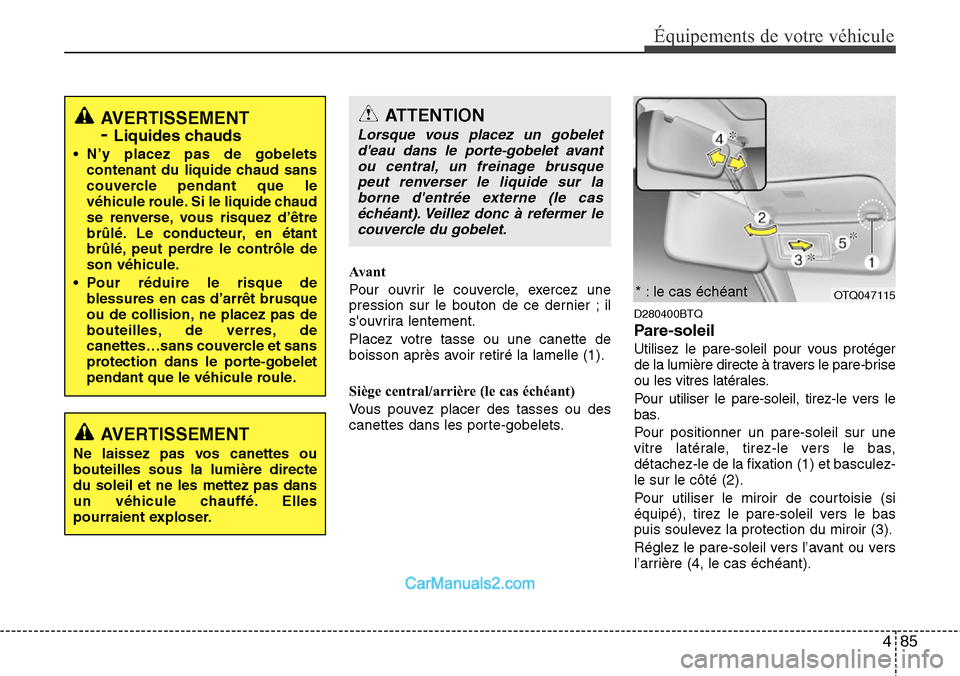

Avant
Pour ouvrir le couvercle, exercez une
pression sur le bouton de ce dernier ; il
s'ouvrira lentement.
Placez votre tasse ou une canette de
boisson après avoir retiré la lamelle (1).
Siège central/arrière (le cas échéant)
Vous pouvez placer des tasses ou des
canettes dans les porte-gobelets.
D280400BTQ
Pare-soleil
Utilisez le pare-soleil pour vous protéger
de la lumière directe à travers le pare-brise
ou les vitres latérales.
Pour utiliser le pare-soleil, tirez-le vers le
bas.
Pour positionner un pare-soleil sur une
vitre latérale, tirez-le vers le bas,
détachez-le de la fixation (1) et basculez-
le sur le côté (2).
Pour utiliser le miroir de courtoisie (si
équipé), tirez le pare-soleil vers le bas
puis soulevez la protection du miroir (3).
Réglez le pare-soleil vers l’avant ou vers
l’arrière (4, le cas échéant).
OTQ047115
AVERTISSEMENT
- Liquides chauds
• N’y placez pas de gobelets
contenant du liquide chaud sans
couvercle pendant que le
véhicule roule. Si le liquide chaud
se renverse, vous risquez d’être
brûlé. Le conducteur, en étant
brûlé, peut perdre le contrôle de
son véhicule.
• Pour réduire le risque de
blessures en cas d’arrêt brusque
ou de collision, ne placez pas de
bouteilles, de verres, de
canettes…sans couvercle et sans
protection dans le porte-gobelet
pendant que le véhicule roule.
AVERTISSEMENT
Ne laissez pas vos canettes ou
bouteilles sous la lumière directe
du soleil et ne les mettez pas dans
un véhicule chauffé. Elles
pourraient exploser.
* : le cas échéant
ATTENTION
Lorsque vous placez un gobelet
d'eau dans le porte-gobelet avant
ou central, un freinage brusque
peut renverser le liquide sur la
borne d'entrée externe (le cas
échéant). Veillez donc à refermer le
couvercle du gobelet.
