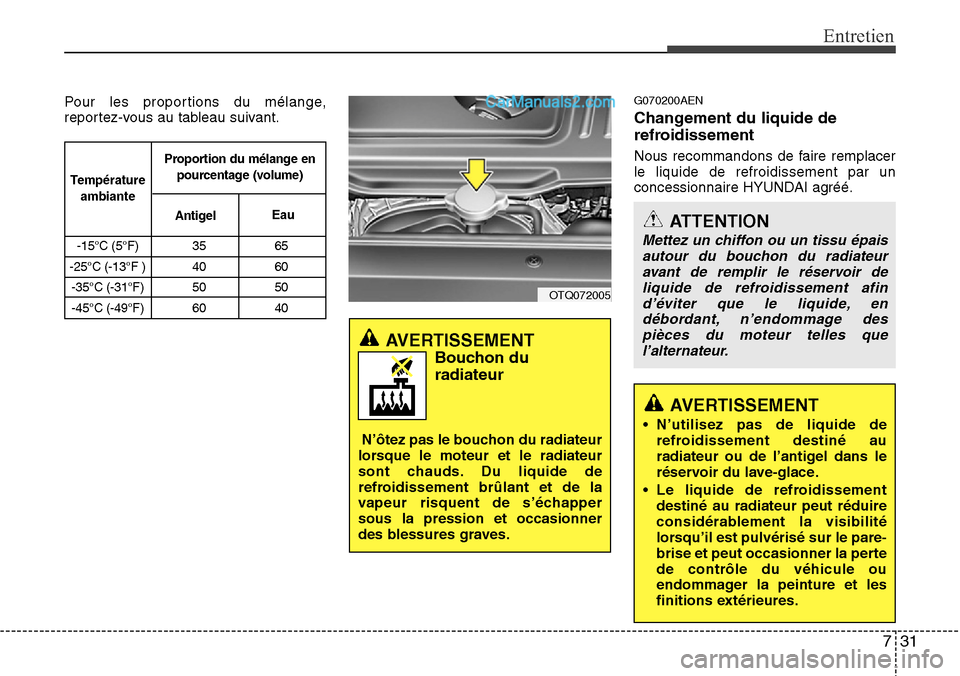

Entretien
Pour les proportions du mélange,
reportez-vous au tableau suivant.G070200AEN
Changement du liquide de
refroidissement
Nous recommandons de faire remplacer
le liquide de refroidissement par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
• N’utilisez pas de liquide de
refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
• Le liquide de refroidissement
destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la perte
de contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
ATTENTION
Mettez un chiffon ou un tissu épais
autour du bouchon du radiateur
avant de remplir le réservoir de
liquide de refroidissement afin
d’éviter que le liquide, en
débordant, n’endommage des
pièces du moteur telles que
l’alternateur.
OTQ072005
AVERTISSEMENT
Bouchon du
radiateur
N’ôtez pas le bouchon du radiateur
lorsque le moteur et le radiateur
sont chauds. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression et occasionner
des blessures graves.
-15°C (5°F) 35 65
-25°C (-13°F ) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Température
ambianteProportion du mélange en
pourcentage (volume)
AntigelEau

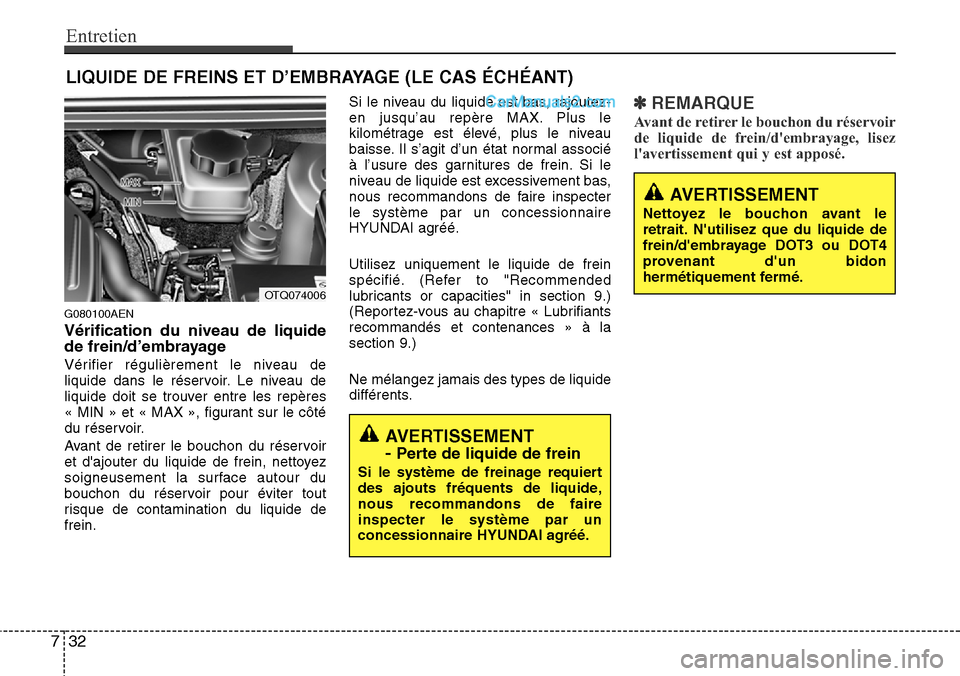

Entretien
32 7
LIQUIDE DE FREINS ET D’EMBRAYAGE (LE CAS ÉCHÉANT)
G080100AEN
Vérification du niveau de liquide
de frein/d’embrayage
Vérifier régulièrement le niveau de
liquide dans le réservoir. Le niveau de
liquide doit se trouver entre les repères
« MIN » et « MAX », figurant sur le côté
du réservoir.
Avant de retirer le bouchon du réservoir
et d'ajouter du liquide de frein, nettoyez
soigneusement la surface autour du
bouchon du réservoir pour éviter tout
risque de contamination du liquide de
frein.Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX. Plus le
kilométrage est élevé, plus le niveau
baisse. Il s’agit d’un état normal associé
à l’usure des garnitures de frein. Si le
niveau de liquide est excessivement bas,
nous recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.
Utilisez uniquement le liquide de frein
spécifié. (Refer to "Recommended
lubricants or capacities" in section 9.)
(Reportez-vous au chapitre « Lubrifiants
recommandés et contenances » à la
section 9.)
Ne mélangez jamais des types de liquide
différents.
✽REMARQUE
Avant de retirer le bouchon du réservoir
de liquide de frein/d'embrayage, lisez
l'avertissement qui y est apposé.
AVERTISSEMENT
-
Perte de liquide de frein
Si le système de freinage requiert
des ajouts fréquents de liquide,
nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
OTQ074006
AVERTISSEMENT
Nettoyez le bouchon avant le
retrait. N'utilisez que du liquide de
frein/d'embrayage DOT3 ou DOT4
provenant d'un bidon
hermétiquement fermé.

733

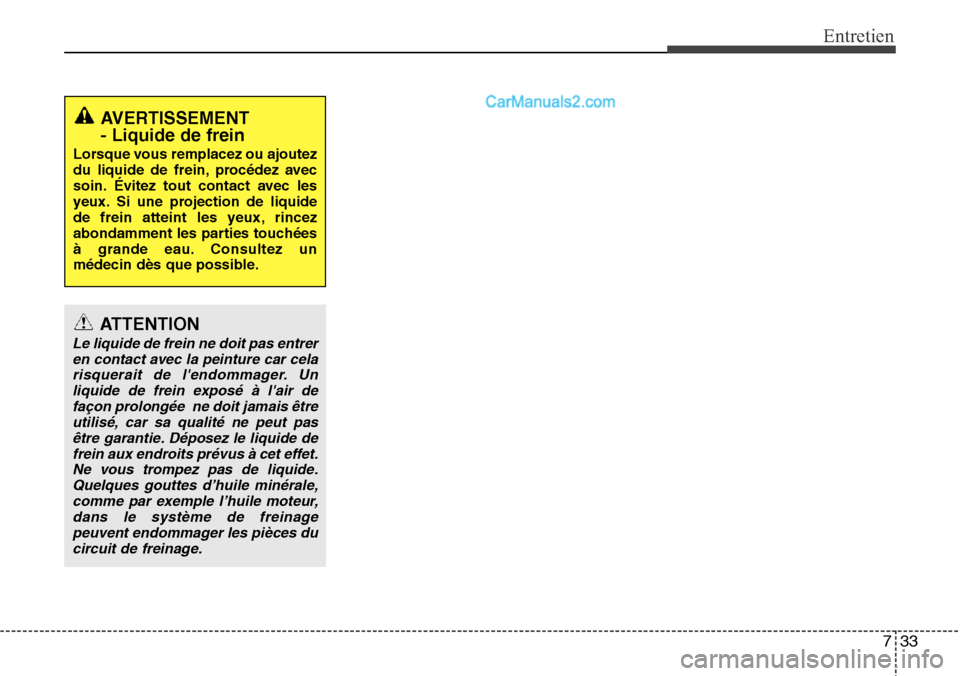

Entretien
AVERTISSEMENT
- Liquide de frein
Lorsque vous remplacez ou ajoutez
du liquide de frein, procédez avec
soin. Évitez tout contact avec les
yeux. Si une projection de liquide
de frein atteint les yeux, rincez
abondamment les parties touchées
à grande eau. Consultez un
médecin dès que possible.
ATTENTION
Le liquide de frein ne doit pas entrer
en contact avec la peinture car cela
risquerait de l'endommager. Un
liquide de frein exposé à l'air de
façon prolongée ne doit jamais être
utilisé, car sa qualité ne peut pas
être garantie. Déposez le liquide de
frein aux endroits prévus à cet effet.
Ne vous trompez pas de liquide.
Quelques gouttes d’huile minérale,
comme par exemple l’huile moteur,
dans le système de freinage
peuvent endommager les pièces du
circuit de freinage.

Entretien
34 7
LIQUIDE DE DIRECTION ASSISTÉE
G090100AEN
Vérification du niveau du liquide
de direction assistée
Le véhicule stationné sur une surface
plane, vérifiez régulièrement le niveau du
liquide dans le réservoir de direction
assistée. À température normale, le
niveau du liquide doit se situer entre les
repères MAX et MIN situés sur le côté du
réservoir.
Avant d’ajouter du liquide de direction
assistée, nettoyez soigneusement la
zone entourant le bouchon du réservoir
pour éviter de contaminer le liquide de
direction.
Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX.
✽REMARQUE
Assurez-vous que le niveau de liquide se
situe dans la zone « CHAUD » de la
jauge de liquide. Si le liquide est froid,
vérifiez qu'il se situe dans la zone
« FROID ».
Si le système de direction assistée
requiert des ajouts fréquents de liquide,
nous recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.Utilisez uniquement le liquide de direction
assistée spécifié. (Reportez-vous au
chapitre « Lubrifiants recommandés et
contenances » à la section 9.)
G090200AEN
Vérification des durites de
direction assistée
Avant de conduire, contrôlez les raccords
et vérifiez l’absence de fuite d’huile, de
dégât et de torsions au niveau du tuyau
de direction assistée.
ATTENTION
• Pour éviter d’endommager la
pompe de direction assistée, ne
roulez pas pendant des périodes
prolongées avec un niveau de
liquide de direction assistée bas.
• Ne démarrez jamais le moteur
lorsque le réservoir est vide.
• Lorsque vous ajoutez du liquide,
veillez à ne pas faire pénétrer de
saleté dans le réservoir.
• Une quantité de liquide
insuffisante aura pour
conséquence une direction plus
dure et/ou un accroissement du
bruit du système de direction
assistée.
(Suite)
(Suite)
• L’utilisation d’un liquide non
spécifié peut réduire l’efficacité
du système de direction assistée
et l’endommager.
OTQ077007

735

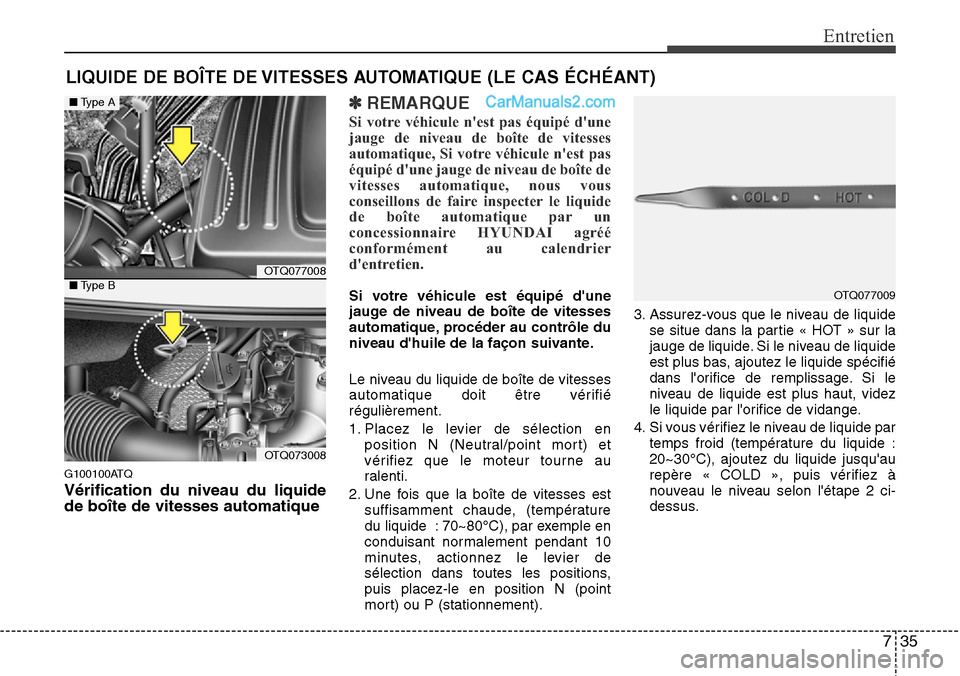

Entretien
LIQUIDE DE BOÎTE DE VITESSES AUTOMATIQUE (LE CAS ÉCHÉANT)
G100100ATQ
Vérification du niveau du liquide
de boîte de vitesses automatique
✽REMARQUE
Si votre véhicule n'est pas équipé d'une
jauge de niveau de boîte de vitesses
automatique, Si votre véhicule n'est pas
équipé d'une jauge de niveau de boîte de
vitesses automatique, nous vous
conseillons de faire inspecter le liquide
de boîte automatique par un
concessionnaire HYUNDAI agréé
conformément au calendrier
d'entretien.
Si votre véhicule est équipé d'une
jauge de niveau de boîte de vitesses
automatique, procéder au contrôle du
niveau d'huile de la façon suivante.
Le niveau du liquide de boîte de vitesses
automatique doit être vérifié
régulièrement.
1. Placez le levier de sélection en
position N (Neutral/point mort) et
vérifiez que le moteur tourne au
ralenti.
2. Une fois que la boîte de vitesses est
suffisamment chaude, (température
du liquide : 70~80°C), par exemple en
conduisant normalement pendant 10
minutes, actionnez le levier de
sélection dans toutes les positions,
puis placez-le en position N (point
mort) ou P (stationnement).3. Assurez-vous que le niveau de liquide
se situe dans la partie « HOT » sur la
jauge de liquide. Si le niveau de liquide
est plus bas, ajoutez le liquide spécifié
dans l'orifice de remplissage. Si le
niveau de liquide est plus haut, videz
le liquide par l'orifice de vidange.
4. Si vous vérifiez le niveau de liquide par
temps froid (température du liquide :
20~30°C), ajoutez du liquide jusqu'au
repère « COLD », puis vérifiez à
nouveau le niveau selon l'étape 2 ci-
dessus.OTQ077009
OTQ077008
OTQ073008
â– Type A
â– Type B

Entretien
36 7
✽REMARQUE
La zone « C » (COLD-froid) sert
uniquement de référence et NE DOIT
PAS être utilisée pour déterminer le
niveau du liquide de boîte de vitesses.
✽REMARQUE
Un liquide de boîte de vitesses
automatique neuf doit être rouge. La
teinture rouge est ajoutée afin que
l’usine d’assemblage puisse l’identifier
en tant que liquide de boîte de vitesses
automatique et le distinguer de l’huile
moteur ou de l’antigel. Cette teinture
qui n’est pas un indicateur de la qualité
du liquide, n’est pas permanente. Plus le
véhicule roule, plus la couleur du liquide
de boîte de vitesses automatique
s’assombrira.
(suite)(suite)
Le liquide peut finir par devenir marron
clair. Nous vous conseillons donc de
faire remplacer le système par un
concessionnaire HYUNDAI agréé,
conformément au calendrier d'entretien
disponible au début de ce chapitre.
Utilisez uniquement le liquide de boîte de
vitesses automatique spécifié.
(Reportez-vous au chapitre « Lubrifiants
recommandés et contenances » à la
section 9.)
G100200AFD
Remplacement du liquide de la
boîte-pont automatique
Nous vous conseillons de faire changer
le liquide de boîte automatique par un
concessionnaire HYUNDAI agréé
conformément au calendrier d'entretien.
AVERTISSEMENT
- Frein de stationnement
Pour éviter un mouvement brusque
du véhicule, enclenchez le frein de
stationnement et appuyez sur la
pédale de frein avant d’enclencher
le levier de vitesses.
ATTENTION
• Si le niveau de liquide est bas, cela
cause un patinage dans la boîte de
vitesses. Si vous versez trop de
liquide, le liquide va mousser, vous
risquez de perdre du liquide et
d’endommager la boîte de
vitesses.
• L’utilisation d’un liquide non
spécifié peut causer des
dysfonctionnements au niveau de
la boîte de vitesses.
AVERTISSEMENT
-
La boîte de vitesses
Il convient de vérifier le liquide de
boîte de vitesses lorsque le moteur
est à la température normale de
fonctionnement. Le moteur, le
radiateur, le tuyau du radiateur, le
système d’échappement, etc., sont
donc très chauds. Attention de ne
pas vous brûler lors de cette
procédure.

737

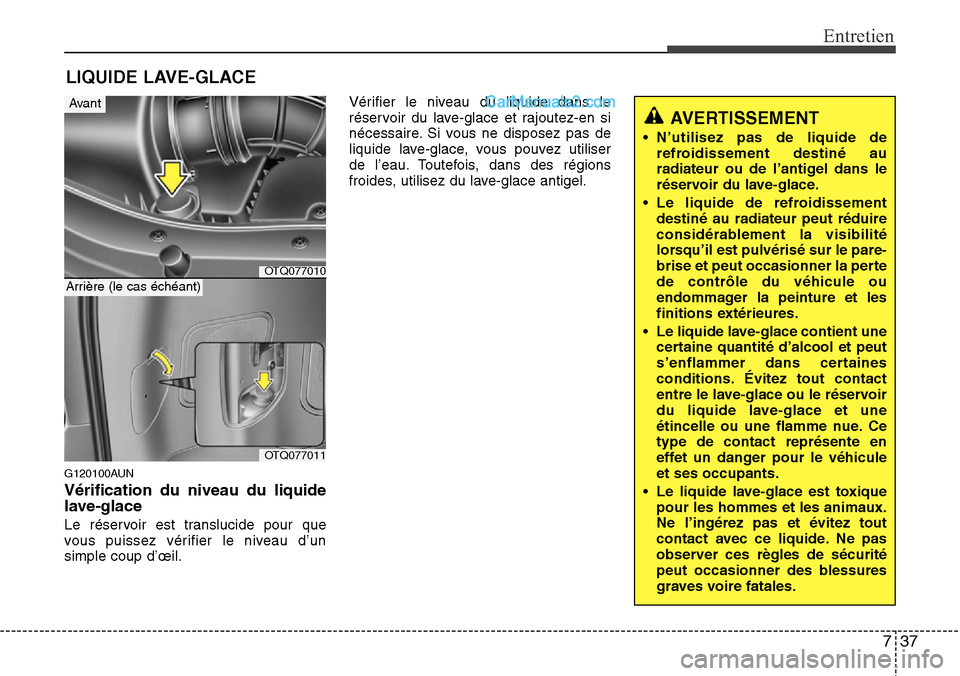

Entretien
LIQUIDE LAVE-GLACE
G120100AUN
Vérification du niveau du liquide
lave-glace
Le réservoir est translucide pour que
vous puissez vérifier le niveau d’un
simple coup d’œil.Vérifier le niveau du liquide dans le
réservoir du lave-glace et rajoutez-en si
nécessaire. Si vous ne disposez pas de
liquide lave-glace, vous pouvez utiliser
de l’eau. Toutefois, dans des régions
froides, utilisez du lave-glace antigel.
AVERTISSEMENT
• N’utilisez pas de liquide de
refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
• Le liquide de refroidissement
destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la perte
de contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
• Le liquide lave-glace contient une
certaine quantité d’alcool et peut
s’enflammer dans certaines
conditions. Évitez tout contact
entre le lave-glace ou le réservoir
du liquide lave-glace et une
étincelle ou une flamme nue. Ce
type de contact représente en
effet un danger pour le véhicule
et ses occupants.
• Le liquide lave-glace est toxique
pour les hommes et les animaux.
Ne l’ingérez pas et évitez tout
contact avec ce liquide. Ne pas
observer ces règles de sécurité
peut occasionner des blessures
graves voire fatales.
OTQ077010
Avant
OTQ077011
Arrière (le cas échéant)

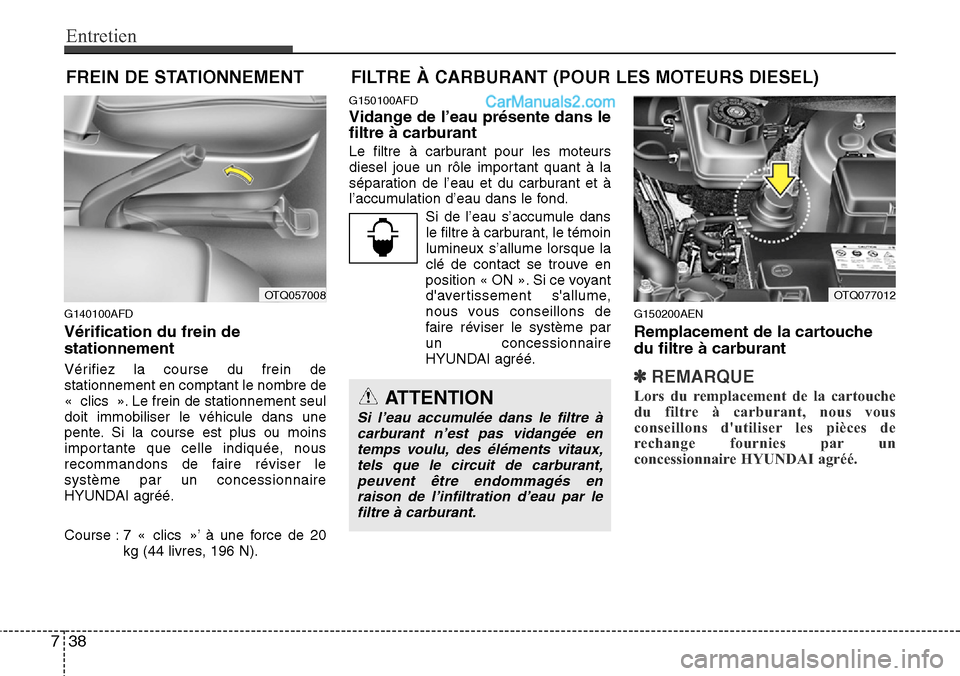

Entretien
38 7
FREIN DE STATIONNEMENT
G140100AFD
Vérification du frein de
stationnement
Vérifiez la course du frein de
stationnement en comptant le nombre de
« clics ». Le frein de stationnement seul
doit immobiliser le véhicule dans une
pente. Si la course est plus ou moins
importante que celle indiquée, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
Course : 7 « clics »’ à une force de 20
kg (44 livres, 196 N).
G150100AFD
Vidange de l’eau présente dans le
filtre à carburant
Le filtre à carburant pour les moteurs
diesel joue un rôle important quant à la
séparation de l’eau et du carburant et à
l’accumulation d’eau dans le fond.
Si de l’eau s’accumule dans
le filtre à carburant, le témoin
lumineux s’allume lorsque la
clé de contact se trouve en
position « ON ». Si ce voyant
d'avertissement s'allume,
nous vous conseillons de
faire réviser le système par
un concessionnaire
HYUNDAI agréé.
G150200AEN
Remplacement de la cartouche
du filtre à carburant
✽REMARQUE
Lors du remplacement de la cartouche
du filtre à carburant, nous vous
conseillons d'utiliser les pièces de
rechange fournies par un
concessionnaire HYUNDAI agréé.ATTENTION
Si l’eau accumulée dans le filtre à
carburant n’est pas vidangée en
temps voulu, des éléments vitaux,
tels que le circuit de carburant,
peuvent être endommagés en
raison de l’infiltration d’eau par le
filtre à carburant.
OTQ077012OTQ057008
FILTRE À CARBURANT (POUR LES MOTEURS DIESEL)

739
Entretien

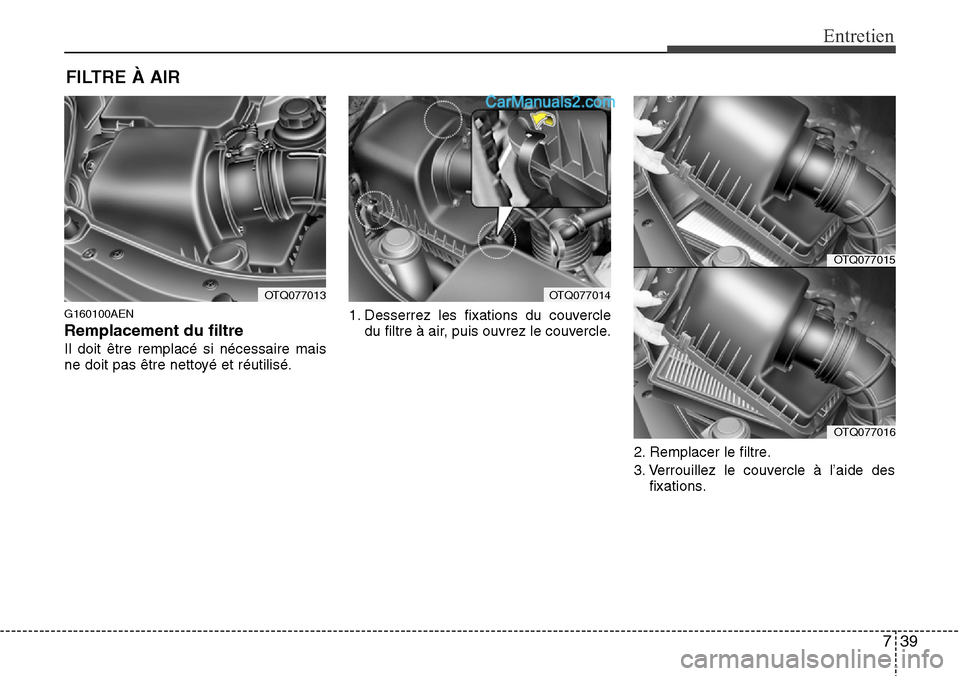

FILTRE À AIR
G160100AEN
Remplacement du filtre
Il doit être remplacé si nécessaire mais
ne doit pas être nettoyé et réutilisé.1. Desserrez les fixations du couvercle
du filtre à air, puis ouvrez le couvercle.
2. Remplacer le filtre.
3. Verrouillez le couvercle à l’aide des
fixations.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Entretien
40 7

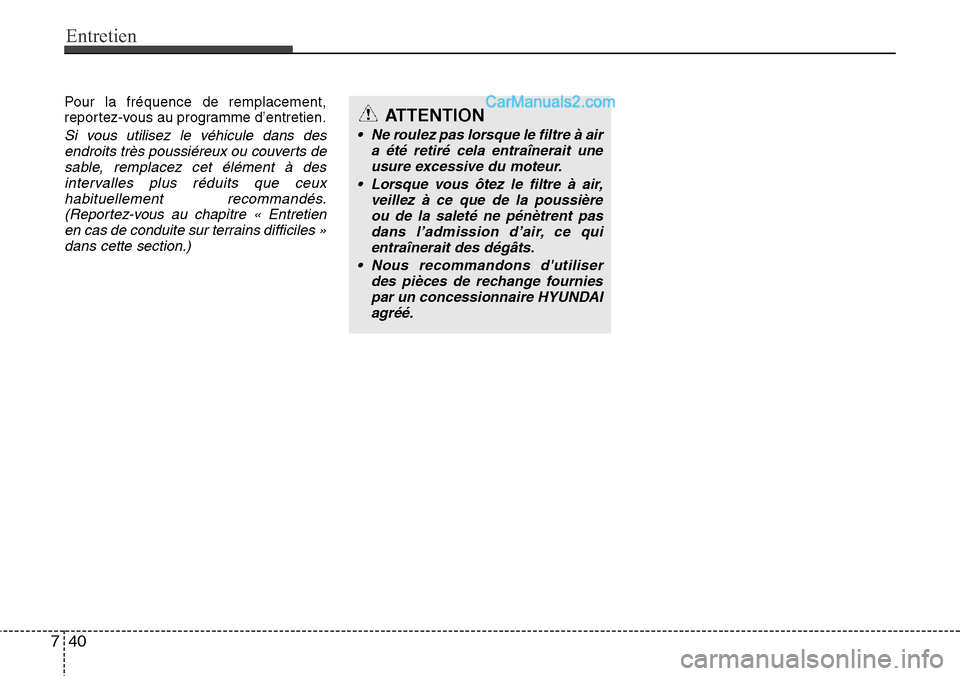

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans des
endroits très poussiéreux ou couverts de
sable, remplacez cet élément à des
intervalles plus réduits que ceux
habituellement recommandés.
(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »
dans cette section.)
ATTENTION
• Ne roulez pas lorsque le filtre à air
a été retiré cela entraînerait une
usure excessive du moteur.
• Lorsque vous ôtez le filtre à air,
veillez à ce que de la poussière
ou de la saleté ne pénètrent pas
dans l’admission d’air, ce qui
entraînerait des dégâts.
• Nous recommandons d'utiliser
des pièces de rechange fournies
par un concessionnaire HYUNDAI
agréé.
