Hyundai H-1 (Grand Starex) 2013 Manuel du propriétaire (in French)

721
Entretien

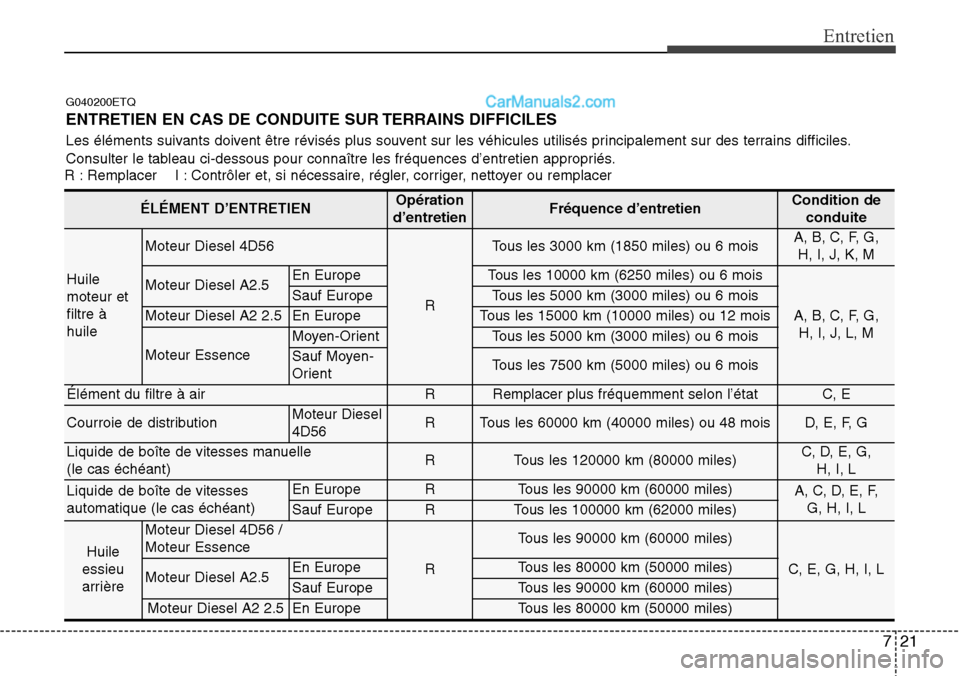

G040200ETQ
ENTRETIEN EN CAS DE CONDUITE SUR TERRAINS DIFFICILES
Les éléments suivants doivent être révisés plus souvent sur les véhicules utilisés principalement sur des terrains difficiles.
Consulter le tableau ci-dessous pour connaître les fréquences d’entretien appropriés.
R : Remplacer I : Contrôler et, si nécessaire, régler, corriger, nettoyer ou remplacer
ÉLÉMENT D’ENTRETIENOpération
d’entretienFréquence d’entretienCondition de
conduite
Huile
moteur et
filtre à
huile
Moteur Diesel 4D56
R
Tous les 3000 km (1850 miles) ou 6 moisA, B, C, F, G,
H, I, J, K, M
Moteur Diesel A2.5En EuropeTous les 10000 km (6250 miles) ou 6 mois
A, B, C, F, G,
H, I, J, L, M
Sauf EuropeTous les 5000 km (3000 miles) ou 6 mois
Moteur Diesel A2 2.5En EuropeTous les 15000 km (10000 miles) ou 12 mois
Moteur Essence
Moyen-OrientTous les 5000 km (3000 miles) ou 6 mois
Sauf Moyen-
OrientTous les 7500 km (5000 miles) ou 6 mois
Élément du filtre à airRRemplacer plus fréquemment selon l’étatC, E
Courroie de distributionMoteur Diesel
4D56 RTous les 60000 km (40000 miles) ou 48 moisD, E, F, G
Liquide de boîte de vitesses manuelle
(le cas échéant)RTous les 120000 km (80000 miles)C, D, E, G,
H, I, L
Liquide de boîte de vitesses
automatique (le cas échéant)En EuropeRTous les 90000 km (60000 miles)A, C, D, E, F,
G, H, I, L
Sauf EuropeRTous les 100000 km (62000 miles)
Huile
essieu
arrière
Moteur Diesel 4D56 /
Moteur Essence
R
Tous les 90000 km (60000 miles)
C, E, G, H, I, LMoteur Diesel A2.5En EuropeTous les 80000 km (50000 miles)
Sauf EuropeTous les 90000 km (60000 miles)
Moteur Diesel A2 2.5En EuropeTous les 80000 km (50000 miles)

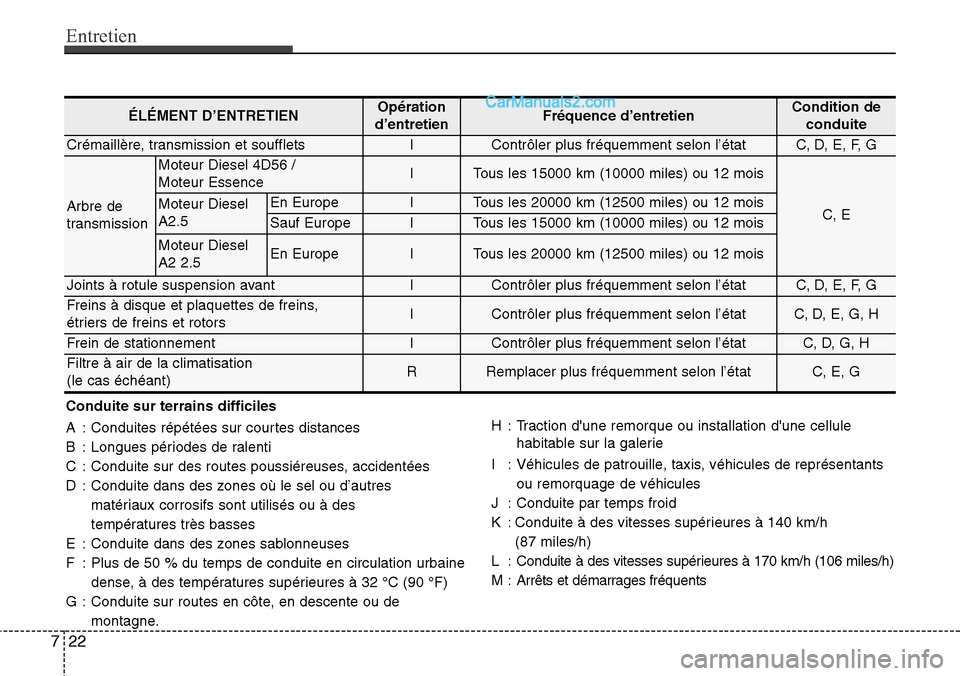

Entretien
22 7
Conduite sur terrains difficiles
A : Conduites répétées sur courtes distances
B : Longues périodes de ralenti
C : Conduite sur des routes poussiéreuses, accidentées
D : Conduite dans des zones où le sel ou d’autres
matériaux corrosifs sont utilisés ou à des
températures très basses
E : Conduite dans des zones sablonneuses
F : Plus de 50 % du temps de conduite en circulation urbaine
dense, à des températures supérieures à 32 °C (90 °F)
G : Conduite sur routes en côte, en descente ou de
montagne.H : Traction d'une remorque ou installation d'une cellule
habitable sur la galerie
I : Véhicules de patrouille, taxis, véhicules de représentants
ou remorquage de véhicules
J : Conduite par temps froid
K : Conduite à des vitesses supérieures à 140 km/h
(87 miles/h)
L : Conduite à des vitesses supérieures à 170 km/h (106 miles/h)
M : Arrêts et démarrages fréquents
ÉLÉMENT D’ENTRETIENOpération
d’entretienFréquence d’entretienCondition de
conduite
Crémaillère, transmission et souffletsIContrôler plus fréquemment selon l’étatC, D, E, F, G
Arbre de
transmission
Moteur Diesel 4D56 /
Moteur EssenceITous les 15000 km (10000 miles) ou 12 mois
C, EMoteur Diesel
A2.5En EuropeITous les 20000 km (12500 miles) ou 12 mois
Sauf EuropeITous les 15000 km (10000 miles) ou 12 mois
Moteur Diesel
A2 2.5En EuropeITous les 20000 km (12500 miles) ou 12 mois
Joints à rotule suspension avantIContrôler plus fréquemment selon l’étatC, D, E, F, G
Freins à disque et plaquettes de freins,
étriers de freins et rotorsIContrôler plus fréquemment selon l’étatC, D, E, G, H
Frein de stationnementIContrôler plus fréquemment selon l’étatC, D, G, H
Filtre à air de la climatisation
(le cas échéant)RRemplacer plus fréquemment selon l’étatC, E, G

723
Entretien

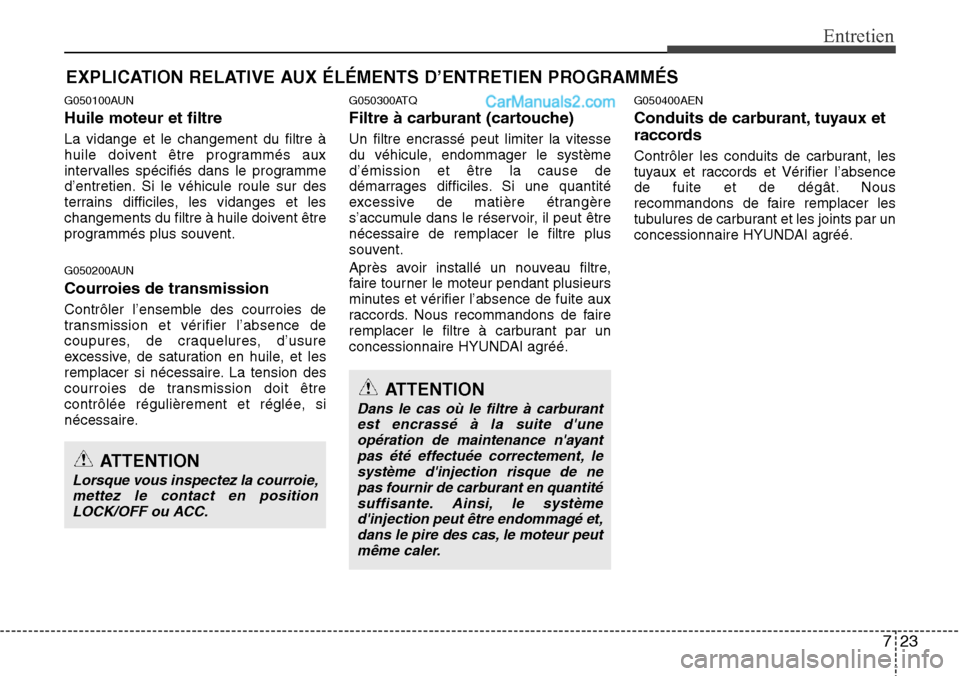

EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
G050100AUN
Huile moteur et filtre
La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
G050200AUN
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire.
G050300ATQ
Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le système
d’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut être
nécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Nous recommandons de faire
remplacer le filtre à carburant par un
concessionnaire HYUNDAI agréé.
G050400AEN
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Nous
recommandons de faire remplacer les
tubulures de carburant et les joints par un
concessionnaire HYUNDAI agréé.
ATTENTION
Dans le cas où le filtre à carburant
est encrassé à la suite d'une
opération de maintenance n'ayant
pas été effectuée correctement, le
système d'injection risque de ne
pas fournir de carburant en quantité
suffisante. Ainsi, le système
d'injection peut être endommagé et,
dans le pire des cas, le moteur peut
même caler.
ATTENTION
Lorsque vous inspectez la courroie,
mettez le contact en position
LOCK/OFF ou ACC.

Entretien
24 7

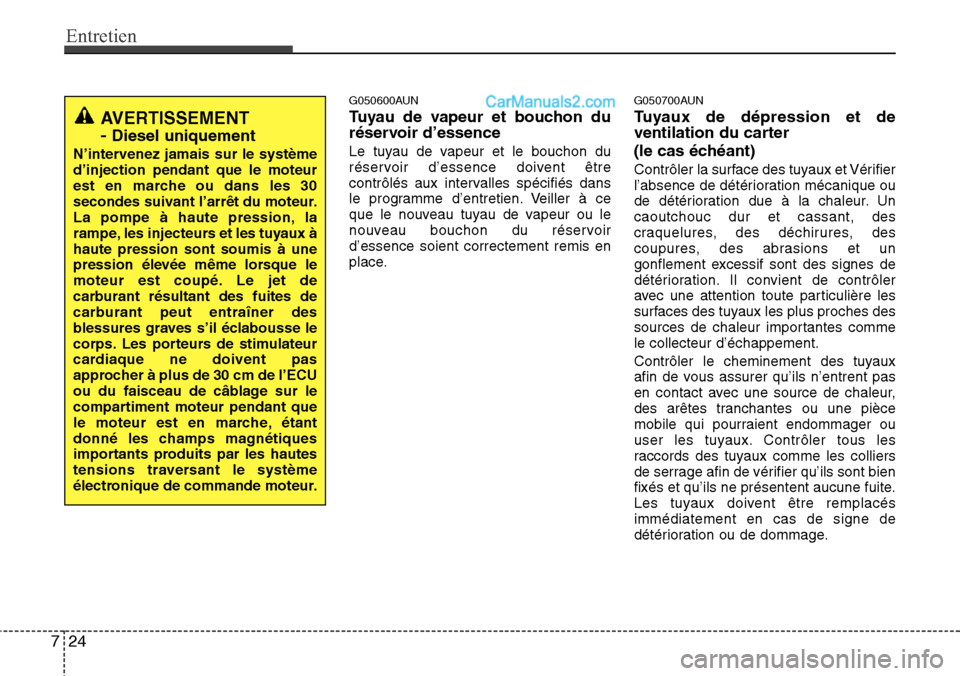

G050600AUN
Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoir
d’essence soient correctement remis en
place.
G050700AUN
Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Un
caoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes comme
le collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacés
immédiatement en cas de signe de
détérioration ou de dommage.
AVERTISSEMENT
-
Diesel uniquement
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

725
Entretien

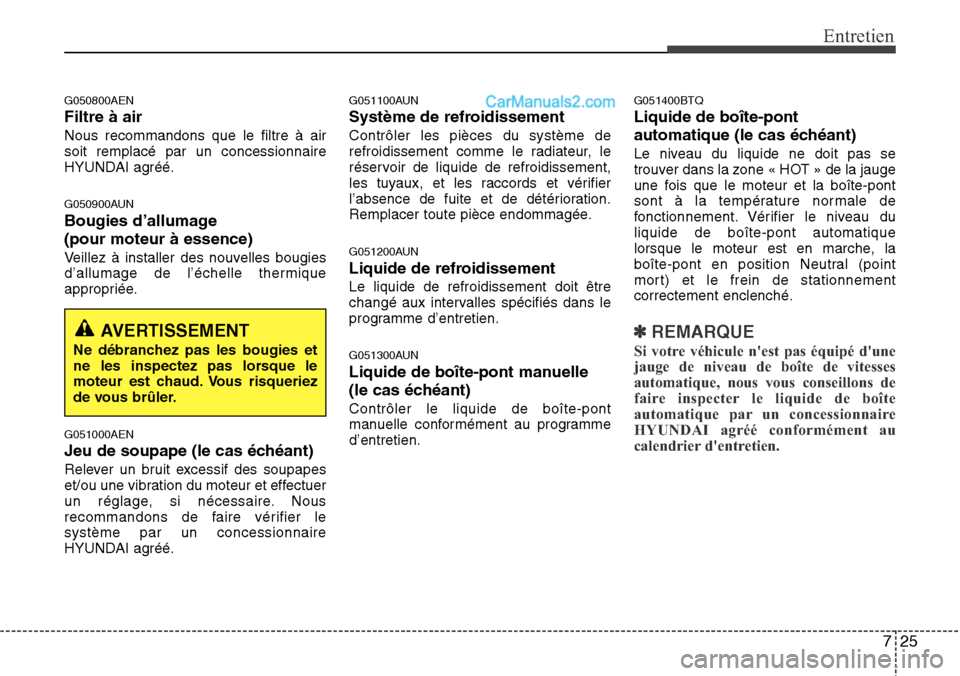

G050800AEN
Filtre à air
Nous recommandons que le filtre à air
soit remplacé par un concessionnaire
HYUNDAI agréé.
G050900AUN
Bougies d’allumage
(pour moteur à essence)
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée.
G051000AEN
Jeu de soupape (le cas échéant)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire. Nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
G051100AUN
Système de refroidissement
Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.
G051200AUN
Liquide de refroidissement
Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien.
G051300AUN
Liquide de boîte-pont manuelle
(le cas échéant)
Contrôler le liquide de boîte-pont
manuelle conformément au programme
d’entretien.
G051400BTQ
Liquide de boîte-pont
automatique (le cas échéant)
Le niveau du liquide ne doit pas se
trouver dans la zone « HOT » de la jauge
une fois que le moteur et la boîte-pont
sont à la température normale de
fonctionnement. Vérifier le niveau du
liquide de boîte-pont automatique
lorsque le moteur est en marche, la
boîte-pont en position Neutral (point
mort) et le frein de stationnement
correctement enclenché.
✽REMARQUE
Si votre véhicule n'est pas équipé d'une
jauge de niveau de boîte de vitesses
automatique, nous vous conseillons de
faire inspecter le liquide de boîte
automatique par un concessionnaire
HYUNDAI agréé conformément au
calendrier d'entretien.
AVERTISSEMENT
Ne débranchez pas les bougies et
ne les inspectez pas lorsque le
moteur est chaud. Vous risqueriez
de vous brûler.

Entretien
26 7

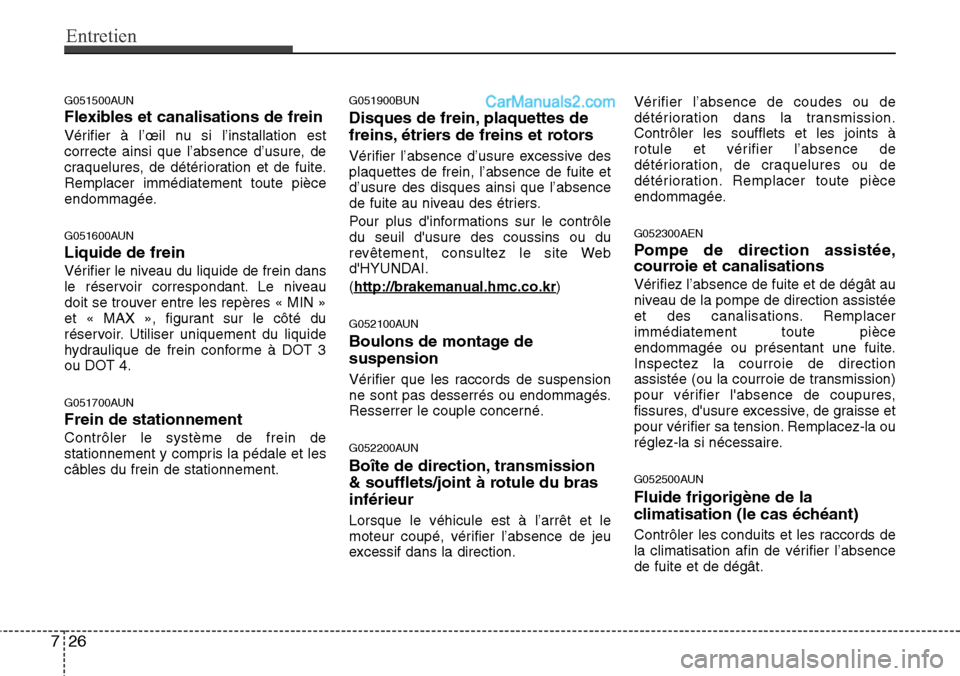

G051500AUN
Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.
Remplacer immédiatement toute pièce
endommagée.
G051600AUN
Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se trouver entre les repères « MIN »
et « MAX », figurant sur le côté du
réservoir. Utiliser uniquement du liquide
hydraulique de frein conforme à DOT 3
ou DOT 4.
G051700AUN
Frein de stationnement
Contrôler le système de frein de
stationnement y compris la pédale et les
câbles du frein de stationnement.
G051900BUN
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des
plaquettes de frein, l’absence de fuite et
d’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle
du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'HYUNDAI.
(http://brakeman
ual.hmc.co.kr)
G052100AUN
Boulons de montage de
suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné.
G052200AUN
Boîte de direction, transmission
& soufflets/joint à rotule du bras
inférieur
Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.Vérifier l’absence de coudes ou de
détérioration dans la transmission.
Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
G052300AEN
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacer
immédiatement toute pièce
endommagée ou présentant une fuite.
Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.
G052500AUN
Fluide frigorigène de la
climatisation (le cas échéant)
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absence
de fuite et de dégât.

727
Entretien

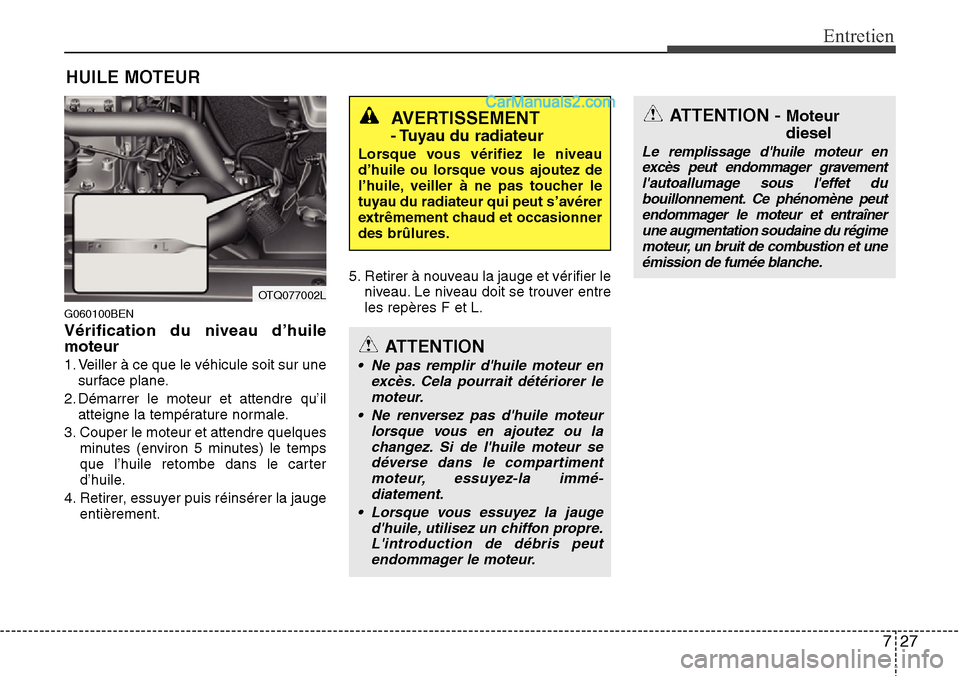

HUILE MOTEUR
G060100BEN
Vérification du niveau d’huile
moteur
1. Veiller à ce que le véhicule soit sur une
surface plane.
2. Démarrer le moteur et attendre qu’il
atteigne la température normale.
3. Couper le moteur et attendre quelques
minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge
entièrement.5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre
les repères F et L.
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionner
des brûlures.
OTQ077002L
ATTENTION - Moteur
diesel
Le remplissage d'huile moteur en
excès peut endommager gravement
l'autoallumage sous l'effet du
bouillonnement. Ce phénomène peut
endommager le moteur et entraîner
une augmentation soudaine du régime
moteur, un bruit de combustion et une
émission de fumée blanche.
ATTENTION
• Ne pas remplir d'huile moteur en
excès. Cela pourrait détériorer le
moteur.
• Ne renversez pas d'huile moteur
lorsque vous en ajoutez ou la
changez. Si de l'huile moteur se
déverse dans le compartiment
moteur, essuyez-la immé
-diatement.
•Lorsque vous essuyez la jauge
d'huile, utilisez un chiffon propre.
L'introduction de débris peut
endommager le moteur.

Entretien
28 7

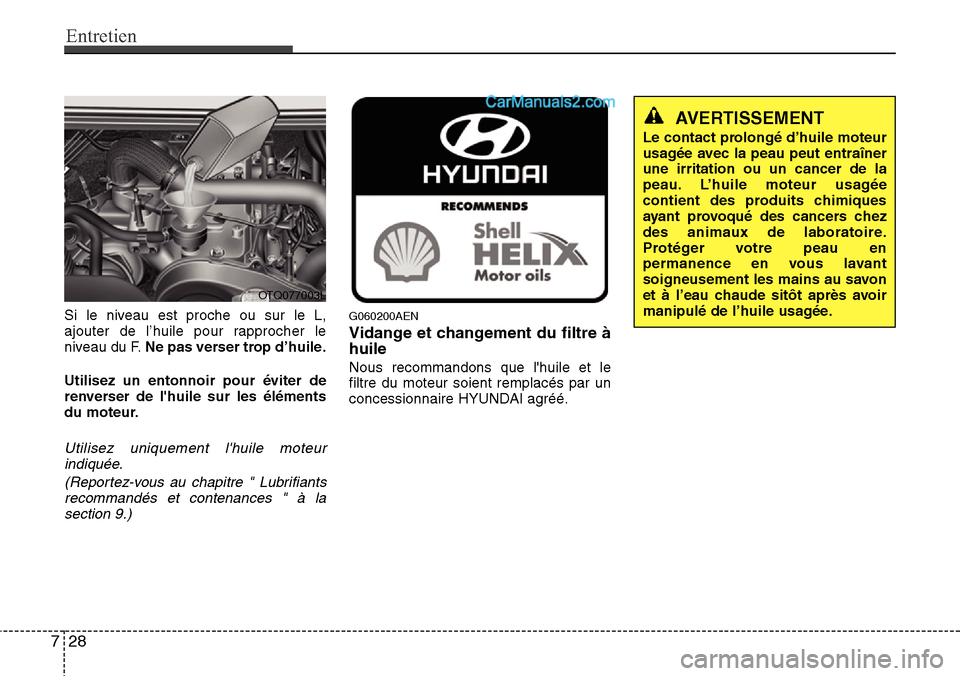

Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F.Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur
indiquée.
(Reportez-vous au chapitre " Lubrifiants
recommandés et contenances " à la
section 9.)
G060200AEN
Vidange et changement du filtre à
huile
Nous recommandons que l'huile et le
filtre du moteur soient remplacés par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraîner
une irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
OTQ077003L

729
Entretien
LIQUIDE DE REFROIDISSEMENT DU MOTEUR
G070000AUN
Le réservoir du système de
refroidissement à haute pression est
rempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau
du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides.G070100BEN
Vérification du niveau du liquide
de refroidissement
AVERTISSEMENT
Lorsque vous retirez
le bouchon du
radiateur
• N’essayez pas d’enlever le
bouchon du radiateur lorsque le
moteur tourne ou est encore
chaud. Vous pourriez endommager
le système de refroidissement
ainsi que le moteur et vous blesser
de manière grave avec le liquide
de refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
• Couper le moteur et attendre qu’il
refroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et le
tourner doucement dans le sens
inverse des aiguilles d’une
montre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
• Même si le moteur est coupé, ne
retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échapper
sous la pression et
d’occasionner des blessures
graves.
ATTENTION
• Ne conduisez pas sans liquide de
refroidissement. Cela pourrait
endommager la pompe à eau,
gripper le moteur, etc.
• Si le moteur surchauffe en raison
d'un niveau de liquide de
refroidissement trop bas, l'ajout
soudain de liquide de
refroidissement peut fissurer le
moteur. Pour éviter tout
dommage, ajoutez le liquide de
refroidissement lentement, en
petites quantités.

Entretien
30 7

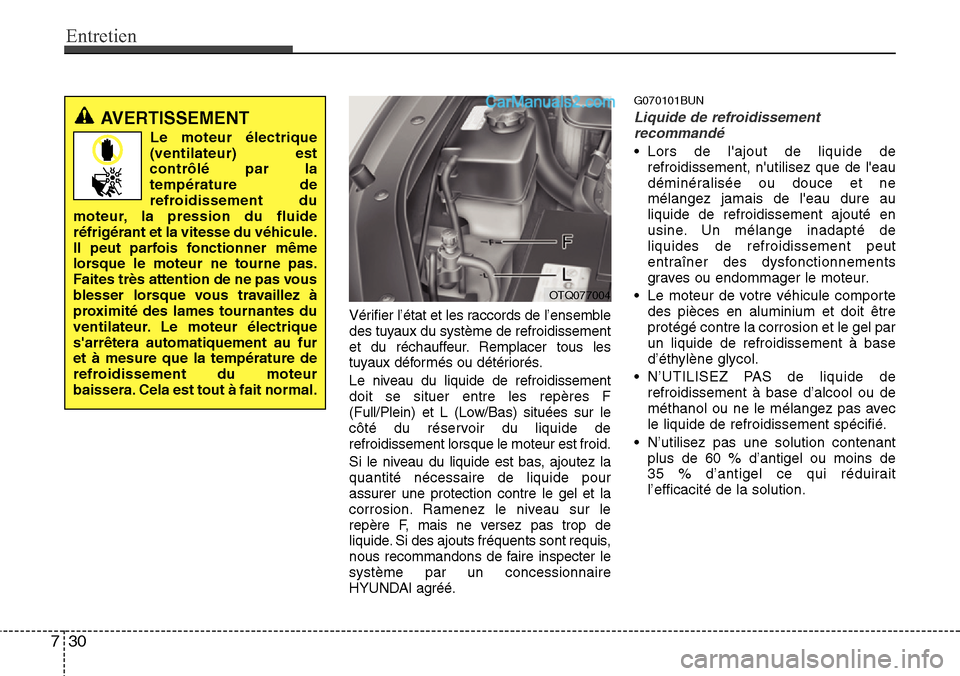

Vérifier l’état et les raccords de l’ensemble
des tuyaux du système de refroidissement
et du réchauffeur. Remplacer tous les
tuyaux déformés ou détériorés.
Le niveau du liquide de refroidissement
doit se situer entre les repères F
(Full/Plein) et L (Low/Bas) situées sur le
côté du réservoir du liquide de
refroidissement lorsque le moteur est froid.
Si le niveau du liquide est bas, ajoutez la
quantité nécessaire de liquide pour
assurer une protection contre le gel et la
corrosion. Ramenez le niveau sur le
repère F, mais ne versez pas trop de
liquide. Si des ajouts fréquents sont requis,
nous recommandons de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.
G070101BUN
Liquide de refroidissement
recommandé
• Lors de l'ajout de liquide de
refroidissement, n'utilisez que de l'eau
déminéralisée ou douce et ne
mélangez jamais de l'eau dure au
liquide de refroidissement ajouté en
usine. Un mélange inadapté de
liquides de refroidissement peut
entraîner des dysfonctionnements
graves ou endommager le moteur.
• Le moteur de votre véhicule comporte
des pièces en aluminium et doit être
protégé contre la corrosion et le gel par
un liquide de refroidissement à base
d’éthylène glycol.
• N’UTILISEZ PAS de liquide de
refroidissement à base d’alcool ou de
méthanol ou ne le mélangez pas avec
le liquide de refroidissement spécifié.
• N’utilisez pas une solution contenant
plus de 60 % d’antigel ou moins de
35 % d’antigel ce qui réduirait
l’efficacité de la solution.
OTQ077004
AVERTISSEMENT
Le moteur électrique
(ventilateur) est
contrôlé par la
température de
refroidissement du
moteur, la pression du fluide
réfrigérant et la vitesse du véhicule.
Il peut parfois fonctionner même
lorsque le moteur ne tourne pas.
Faites très attention de ne pas vous
blesser lorsque vous travaillez à
proximité des lames tournantes du
ventilateur. Le moteur électrique
s'arrêtera automatiquement au fur
et à mesure que la température de
refroidissement du moteur
baissera. Cela est tout à fait normal.
