Hyundai H-1 (Grand Starex) 2013 Manuel du propriétaire (in French)

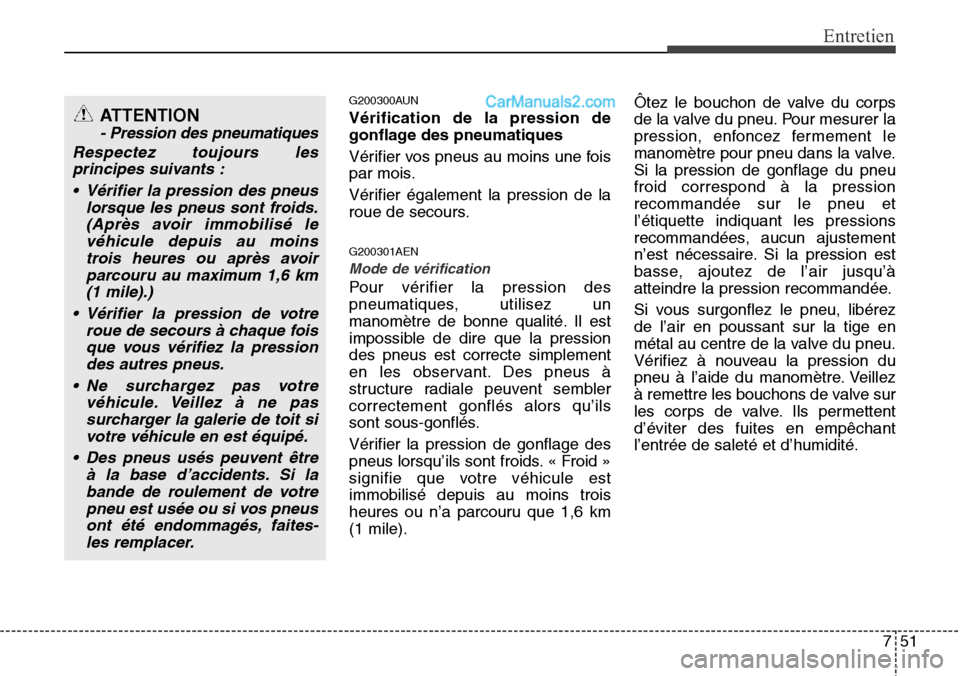

751
Entretien
G200300AUN
Vérification de la pression de
gonflage des pneumatiques
Vérifier vos pneus au moins une fois
par mois.
Vérifier également la pression de la
roue de secours.
G200301AEN
Mode de vérification
Pour vérifier la pression des
pneumatiques, utilisez un
manomètre de bonne qualité. Il est
impossible de dire que la pression
des pneus est correcte simplement
en les observant. Des pneus à
structure radiale peuvent sembler
correctement gonflés alors qu’ils
sont sous-gonflés.
Vérifier la pression de gonflage des
pneus lorsqu’ils sont froids. « Froid »
signifie que votre véhicule est
immobilisé depuis au moins trois
heures ou n’a parcouru que 1,6 km
(1 mile).Ôtez le bouchon de valve du corps
de la valve du pneu. Pour mesurer la
pression, enfoncez fermement le
manomètre pour pneu dans la valve.
Si la pression de gonflage du pneu
froid correspond à la pression
recommandée sur le pneu et
l’étiquette indiquant les pressions
recommandées, aucun ajustement
n’est nécessaire. Si la pression est
basse, ajoutez de l’air jusqu’à
atteindre la pression recommandée.
Si vous surgonflez le pneu, libérez
de l’air en poussant sur la tige en
métal au centre de la valve du pneu.
Vérifiez à nouveau la pression du
pneu à l’aide du manomètre. Veillez
à remettre les bouchons de valve sur
les corps de valve. Ils permettent
d’éviter des fuites en empêchant
l’entrée de saleté et d’humidité.
ATTENTION
- Pression des pneumatiques
Respectez toujours les
principes suivants :
• Vérifier la pression des pneus
lorsque les pneus sont froids.
(Après avoir immobilisé le
véhicule depuis au moins
trois heures ou après avoir
parcouru au maximum 1,6 km
(1 mile).)
• Vérifier la pression de votre
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus.
• Ne surchargez pas votre
véhicule. Veillez à ne pas
surcharger la galerie de toit si
votre véhicule en est équipé.
• Des pneus usés peuvent être
à la base d’accidents. Si la
bande de roulement de votre
pneu est usée ou si vos pneus
ont été endommagés, faites-
les remplacer.

Entretien
52 7
G200400AUN

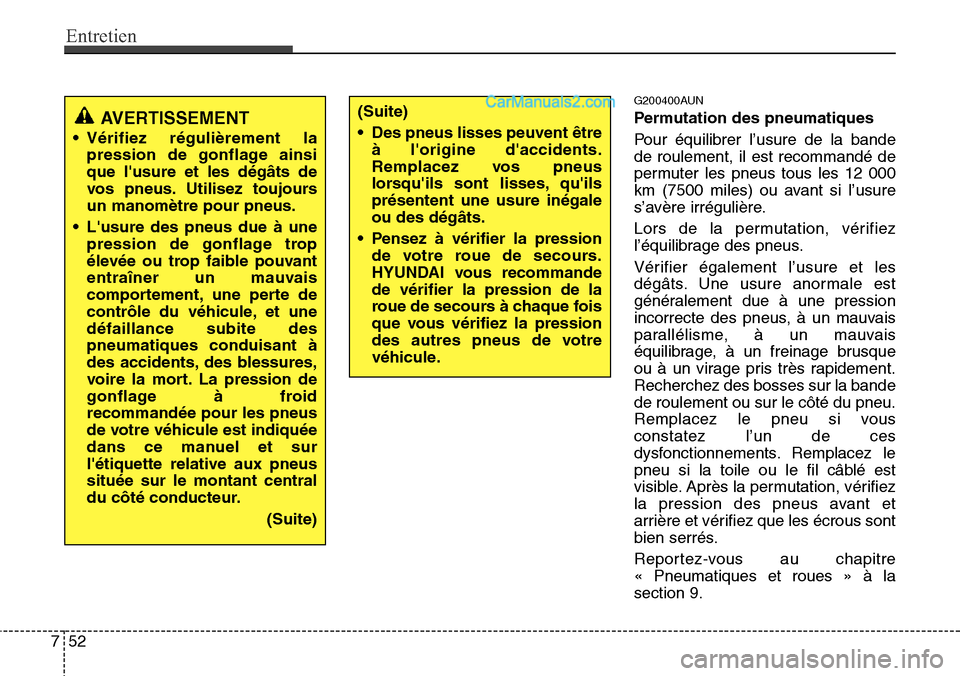

Permutation des pneumatiques
Pour équilibrer l’usure de la bande
de roulement, il est recommandé de
permuter les pneus tous les 12 000
km (7500 miles) ou avant si l’usure
s’avère irrégulière.
Lors de la permutation, vérifiez
l’équilibrage des pneus.
Vérifier également l’usure et les
dégâts. Une usure anormale est
généralement due à une pression
incorrecte des pneus, à un mauvais
parallélisme, à un mauvais
équilibrage, à un freinage brusque
ou à un virage pris très rapidement.
Recherchez des bosses sur la bande
de roulement ou sur le côté du pneu.
Remplacez le pneu si vous
constatez l’un de ces
dysfonctionnements. Remplacez le
pneu si la toile ou le fil câblé est
visible. Après la permutation, vérifiez
la pression des pneus avant et
arrière et vérifiez que les écrous sont
bien serrés.
Reportez-vous au chapitre
« Pneumatiques et roues » à la
section 9.AVERTISSEMENT
• Vérifiez régulièrement la
pression de gonflage ainsi
que l'usure et les dégâts de
vos pneus. Utilisez toujours
un manomètre pour pneus.
• L'usure des pneus due à une
pression de gonflage trop
élevée ou trop faible pouvant
entraîner un mauvais
comportement, une perte de
contrôle du véhicule, et une
défaillance subite des
pneumatiques conduisant à
des accidents, des blessures,
voire la mort. La pression de
gonflage à froid
recommandée pour les pneus
de votre véhicule est indiquée
dans ce manuel et sur
l'étiquette relative aux pneus
située sur le montant central
du côté conducteur.
(Suite)
(Suite)
• Des pneus lisses peuvent être
à l'origine d'accidents.
Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts.
• Pensez à vérifier la pression
de votre roue de secours.
HYUNDAI vous recommande
de vérifier la pression de la
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus de votre
véhicule.

753
Entretien
AVERTISSEMENT
• N’utilisez pas la roue de
secours compacte pour la
permutation.
• Ne mêlez en aucun cas pneus
à structure diagonale et
pneus à structure radiale.
Cela peut entraîner des
comportements risqués
pouvant causer des blessures
graves ou fatales ou de
sérieux dommages.

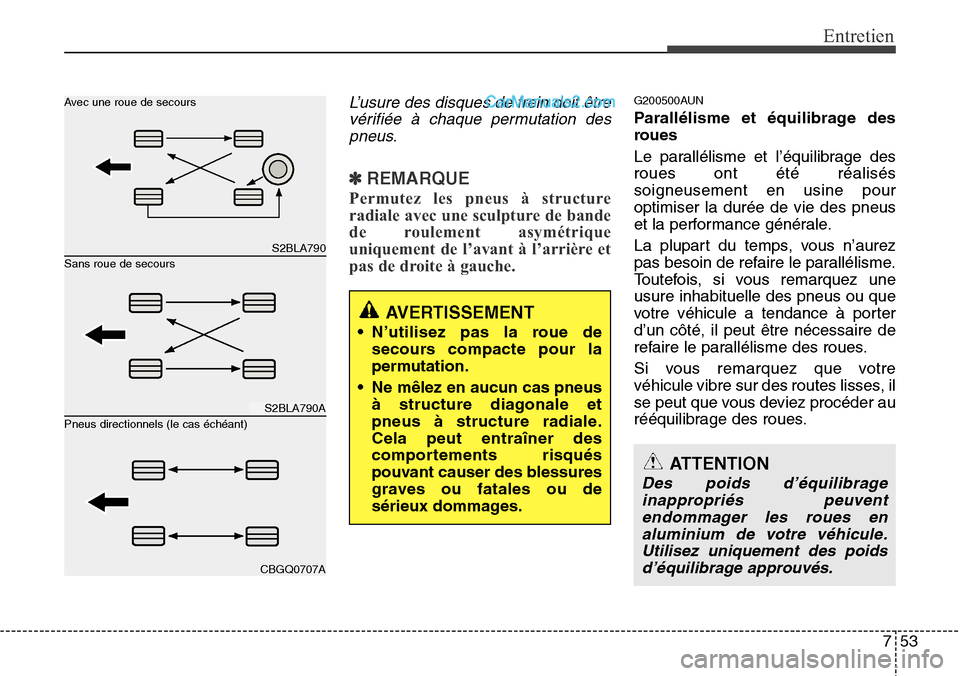

L’usure des disques de frein doit être
vérifiée à chaque permutation des
pneus.
✽REMARQUE
Permutez les pneus à structure
radiale avec une sculpture de bande
de roulement asymétrique
uniquement de l’avant à l’arrière et
pas de droite à gauche.
G200500AUN
Parallélisme et équilibrage des
roues
Le parallélisme et l’équilibrage des
roues ont été réalisés
soigneusement en usine pour
optimiser la durée de vie des pneus
et la performance générale.
La plupart du temps, vous n’aurez
pas besoin de refaire le parallélisme.
Toutefois, si vous remarquez une
usure inhabituelle des pneus ou que
votre véhicule a tendance à porter
d’un côté, il peut être nécessaire de
refaire le parallélisme des roues.
Si vous remarquez que votre
véhicule vibre sur des routes lisses, il
se peut que vous deviez procéder au
rééquilibrage des roues.
S2BLA790
S2BLA790A
CBGQ0707A
Sans roue de secours Avec une roue de secours
Pneus directionnels (le cas échéant)
ATTENTION
Des poids d’équilibrage
inappropriés peuvent
endommager les roues en
aluminium de votre véhicule.
Utilisez uniquement des poids
d’équilibrage approuvés.

Entretien
54 7
G200600BEN

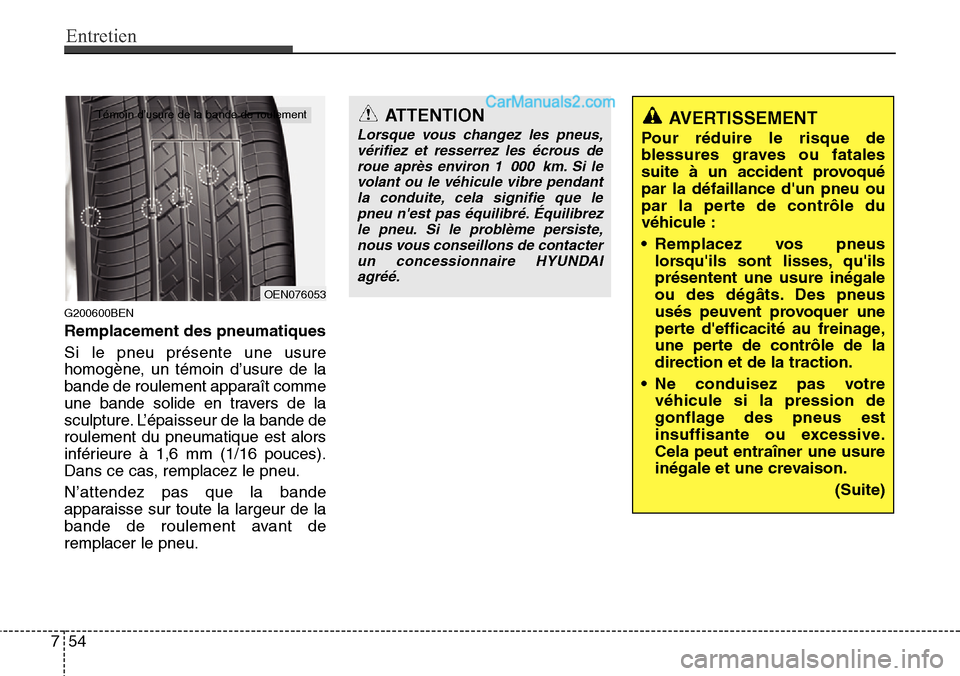

Remplacement des pneumatiques
Si le pneu présente une usure
homogène, un témoin d’usure de la
bande de roulement apparaît comme
une bande solide en travers de la
sculpture. L’épaisseur de la bande de
roulement du pneumatique est alors
inférieure à 1,6 mm (1/16 pouces).
Dans ce cas, remplacez le pneu.
N’attendez pas que la bande
apparaisse sur toute la largeur de la
bande de roulement avant de
remplacer le pneu.
OEN076053
Témoin d’usure de la bande de roulementAVERTISSEMENT
Pour réduire le risque de
blessures graves ou fatales
suite à un accident provoqué
par la défaillance d'un pneu ou
par la perte de contrôle du
véhicule :
• Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts. Des pneus
usés peuvent provoquer une
perte d'efficacité au freinage,
une perte de contrôle de la
direction et de la traction.
• Ne conduisez pas votre
véhicule si la pression de
gonflage des pneus est
insuffisante ou excessive.
Cela peut entraîner une usure
inégale et une crevaison.
(Suite)
ATTENTION
Lorsque vous changez les pneus,
vérifiez et resserrez les écrous de
roue après environ 1 000 km. Si le
volant ou le véhicule vibre pendant
la conduite, cela signifie que le
pneu n'est pas équilibré. Équilibrez
le pneu. Si le problème persiste,
nous vous conseillons de contacter
un concessionnaire HYUNDAI
agréé.

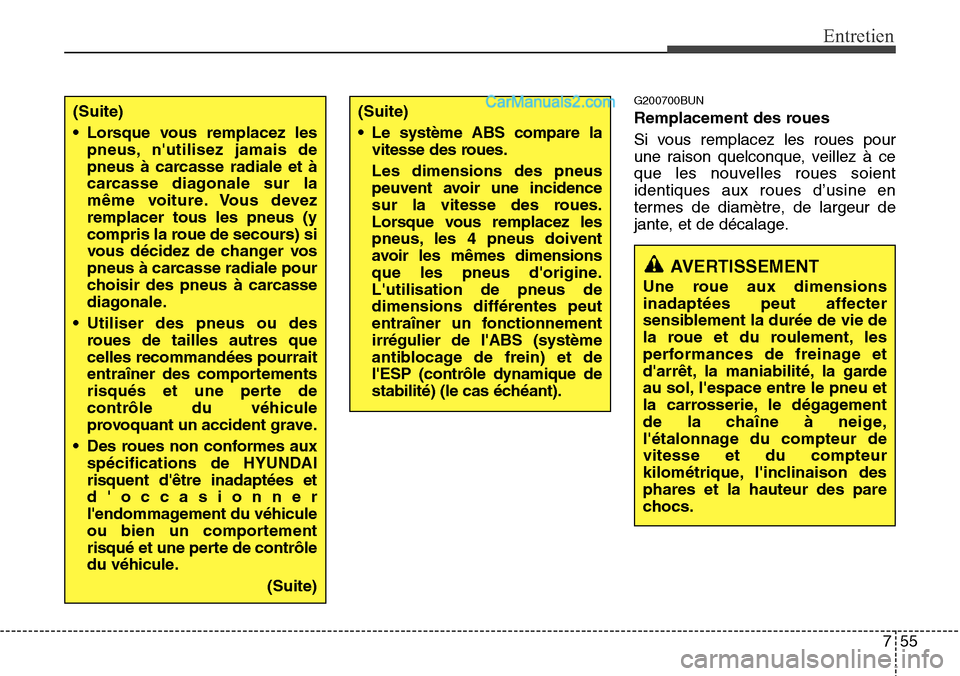

755
Entretien
G200700BUN
Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soient
identiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.
AVERTISSEMENT
Une roue aux dimensions
inadaptées peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d'arrêt, la maniabilité, la garde
au sol, l'espace entre le pneu et
la carrosserie, le dégagement
de la chaîne à neige,
l'étalonnage du compteur de
vitesse et du compteur
kilométrique, l'inclinaison des
phares et la hauteur des pare
chocs.
(Suite)
• Le système ABS compare la
vitesse des roues.
Les dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.
L'utilisation de pneus de
dimensions différentes peut
entraîner un fonctionnement
irrégulier de l'ABS (système
antiblocage de frein) et de
l'ESP (contrôle dynamique de
stabilité) (le cas échéant).(Suite)
• Lorsque vous remplacez les
pneus, n'utilisez jamais de
pneus à carcasse radiale et à
carcasse diagonale sur la
même voiture. Vous devez
remplacer tous les pneus (y
compris la roue de secours) si
vous décidez de changer vos
pneus à carcasse radiale pour
choisir des pneus à carcasse
diagonale.
• Utiliser des pneus ou des
roues de tailles autres que
celles recommandées pourrait
entraîner des comportements
risqués et une perte de
contrôle du véhicule
provoquant un accident grave.
• Des roues non conformes aux
spécifications de HYUNDAI
risquent d'être inadaptées et
d'occasionner
l'endommagement du véhicule
ou bien un comportement
risqué et une perte de contrôle
du véhicule.
(Suite)

Entretien
56 7
G200800AUN

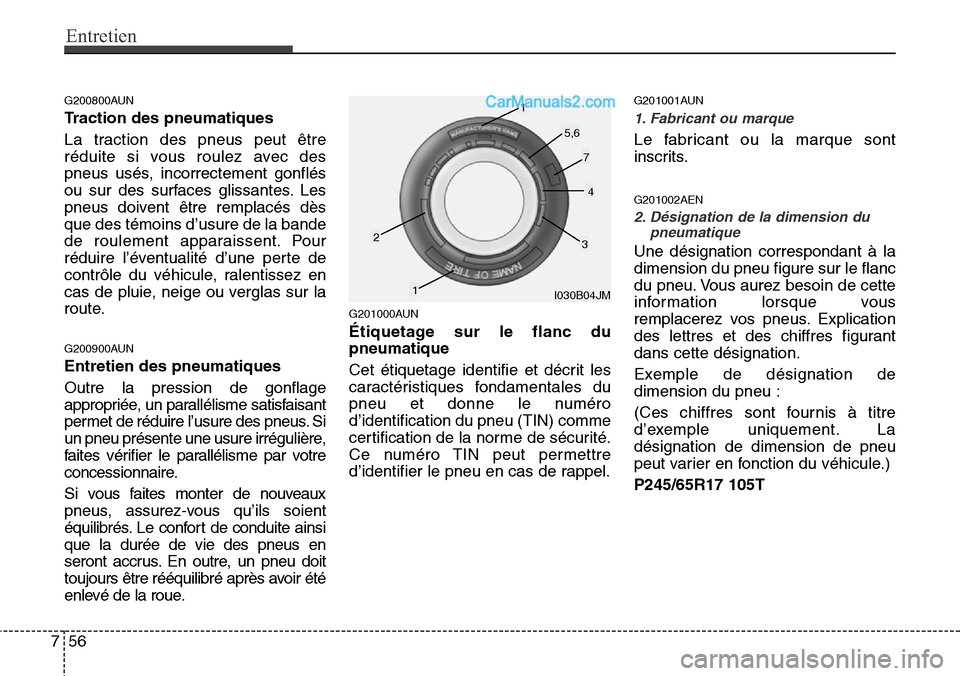

Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des
pneus usés, incorrectement gonflés
ou sur des surfaces glissantes. Les
pneus doivent être remplacés dès
que des témoins d’usure de la bande
de roulement apparaissent. Pour
réduire l’éventualité d’une perte de
contrôle du véhicule, ralentissez en
cas de pluie, neige ou verglas sur la
route.
G200900AUN
Entretien des pneumatiques
Outre la pression de gonflage
appropriée, un parallélisme satisfaisant
permet de réduire l’usure des pneus. Si
un pneu présente une usure irrégulière,
faites vérifier le parallélisme par votre
concessionnaire.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite ainsi
que la durée de vie des pneus en
seront accrus. En outre, un pneu doit
toujours être rééquilibré après avoir été
enlevé de la roue.
G201000AUN
Étiquetage sur le flanc du
pneumatique
Cet étiquetage identifie et décrit les
caractéristiques fondamentales du
pneu et donne le numéro
d’identification du pneu (TIN) comme
certification de la norme de sécurité.
Ce numéro TIN peut permettre
d’identifier le pneu en cas de rappel.
G201001AUN
1. Fabricant ou marque
Le fabricant ou la marque sont
inscrits.
G201002AEN
2. Désignation de la dimension du
pneumatique
Une désignation correspondant à la
dimension du pneu figure sur le flanc
du pneu. Vous aurez besoin de cette
information lorsque vous
remplacerez vos pneus. Explication
des lettres et des chiffres figurant
dans cette désignation.
Exemple de désignation de
dimension du pneu :
(Ces chiffres sont fournis à titre
d’exemple uniquement. La
désignation de dimension de pneu
peut varier en fonction du véhicule.)
P245/65R17 105T
I030B04JM
1
1
23
4
5,6
7

757
Entretien

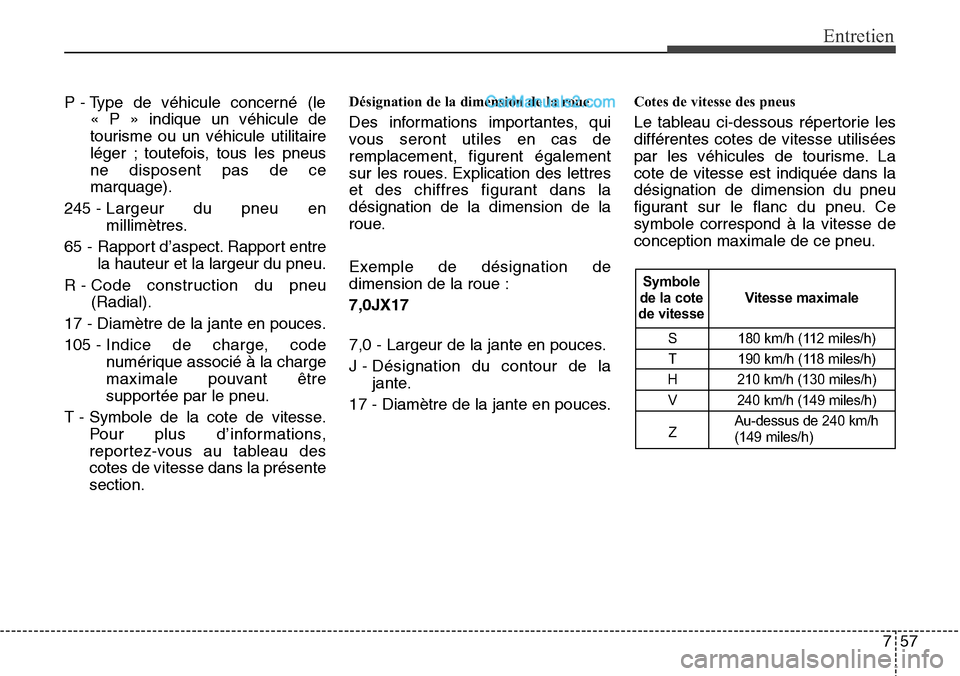

P - Type de véhicule concerné (le
« P » indique un véhicule de
tourisme ou un véhicule utilitaire
léger ; toutefois, tous les pneus
ne disposent pas de ce
marquage).
245 - Largeur du pneu en
millimètres.
65 - Rapport d’aspect. Rapport entre
la hauteur et la largeur du pneu.
R - Code construction du pneu
(Radial).
17 - Diamètre de la jante en pouces.
105 - Indice de charge, code
numérique associé à la charge
maximale pouvant être
supportée par le pneu.
T - Symbole de la cote de vitesse.
Pour plus d’informations,
reportez-vous au tableau des
cotes de vitesse dans la présente
section.Désignation de la dimension de la roue
Des informations importantes, qui
vous seront utiles en cas de
remplacement, figurent également
sur les roues. Explication des lettres
et des chiffres figurant dans la
désignation de la dimension de la
roue.
Exemple de désignation de
dimension de la roue :
7,0JX17
7,0 - Largeur de la jante en pouces.
J - Désignation du contour de la
jante.
17 - Diamètre de la jante en pouces.
Cotes de vitesse des pneus
Le tableau ci-dessous répertorie les
différentes cotes de vitesse utilisées
par les véhicules de tourisme. La
cote de vitesse est indiquée dans la
désignation de dimension du pneu
figurant sur le flanc du pneu. Ce
symbole correspond à la vitesse de
conception maximale de ce pneu.
S 180 km/h (112 miles/h)
T 190 km/h (118 miles/h)
H 210 km/h (130 miles/h)
V 240 km/h (149 miles/h)
ZAu-dessus de 240 km/h
(149 miles/h)
Vitesse maximale Symbole
de la cote
de vitesse

Entretien
58 7
G201003AEN

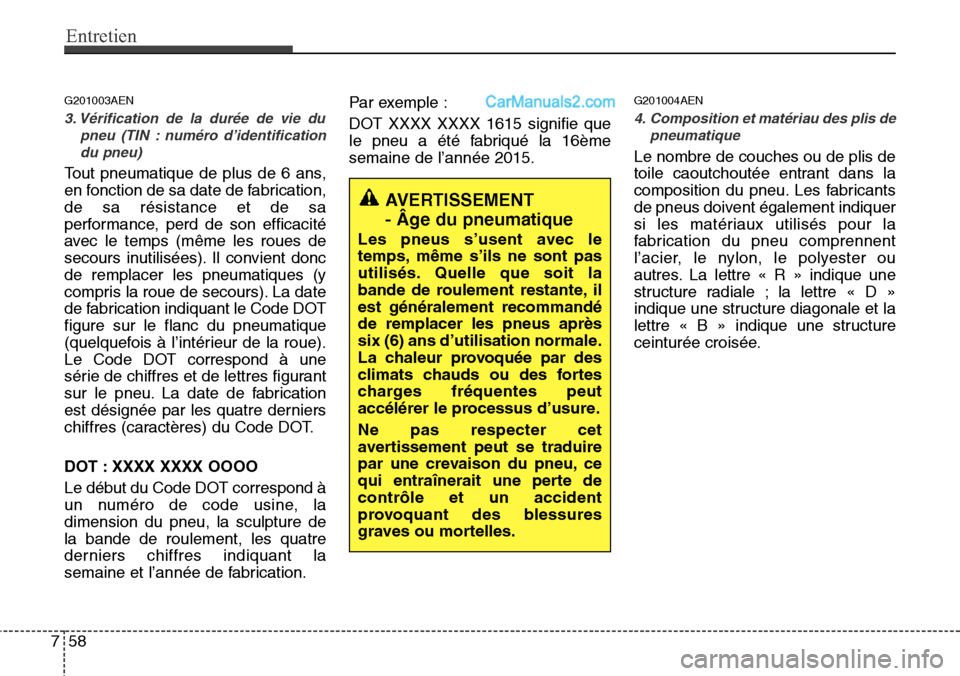

3. Vérification de la durée de vie du
pneu (TIN : numéro d’identification
du pneu)
Tout pneumatique de plus de 6 ans,
en fonction de sa date de fabrication,
de sa résistance et de sa
performance, perd de son efficacité
avec le temps (même les roues de
secours inutilisées). Il convient donc
de remplacer les pneumatiques (y
compris la roue de secours). La date
de fabrication indiquant le Code DOT
figure sur le flanc du pneumatique
(quelquefois à l’intérieur de la roue).
Le Code DOT correspond à une
série de chiffres et de lettres figurant
sur le pneu. La date de fabrication
est désignée par les quatre derniers
chiffres (caractères) du Code DOT.
DOT : XXXX XXXX OOOO
Le début du Code DOT correspond à
un numéro de code usine, la
dimension du pneu, la sculpture de
la bande de roulement, les quatre
derniers chiffres indiquant la
semaine et l’année de fabrication.Par exemple :
DOT XXXX XXXX 1615 signifie que
le pneu a été fabriqué la 16ème
semaine de l’année 2015.
G201004AEN
4. Composition et matériau des plis de
pneumatique
Le nombre de couches ou de plis de
toile caoutchoutée entrant dans la
composition du pneu. Les fabricants
de pneus doivent également indiquer
si les matériaux utilisés pour la
fabrication du pneu comprennent
l’acier, le nylon, le polyester ou
autres. La lettre « R » indique une
structure radiale ; la lettre « D »
indique une structure diagonale et la
lettre « B » indique une structure
ceinturée croisée.
AVERTISSEMENT
- Âge du pneumatique
Les pneus s’usent avec le
temps, même s’ils ne sont pas
utilisés. Quelle que soit la
bande de roulement restante, il
est généralement recommandé
de remplacer les pneus après
six (6) ans d’utilisation normale.
La chaleur provoquée par des
climats chauds ou des fortes
charges fréquentes peut
accélérer le processus d’usure.
Ne pas respecter cet
avertissement peut se traduire
par une crevaison du pneu, ce
qui entraînerait une perte de
contrôle et un accident
provoquant des blessures
graves ou mortelles.

759
Entretien
G201005AUN

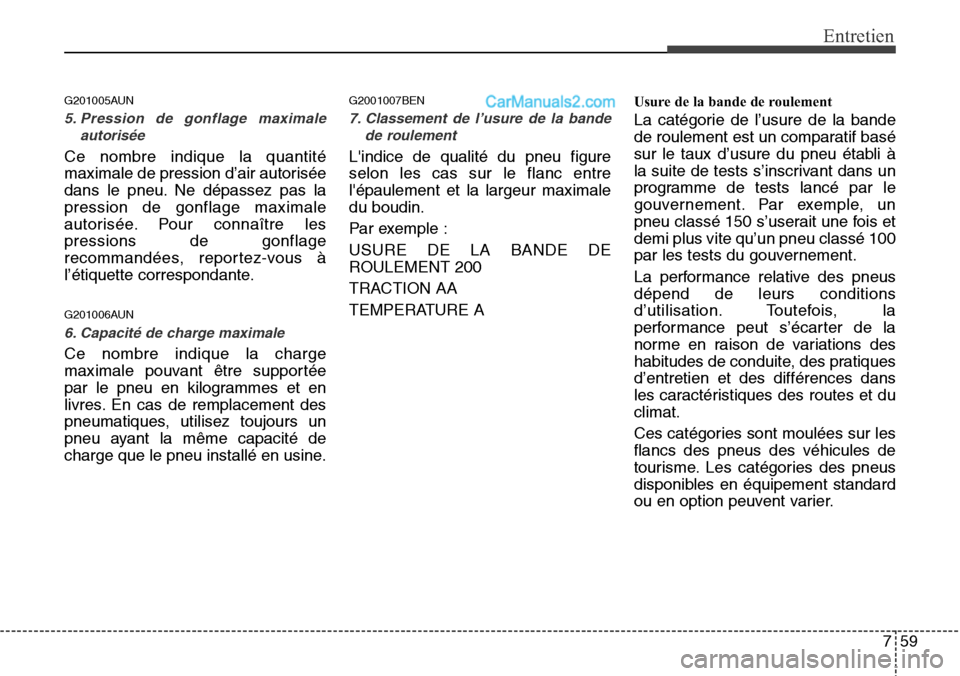

5. Pression de gonflage maximale
autorisée
Ce nombre indique la quantité
maximale de pression d’air autorisée
dans le pneu. Ne dépassez pas la
pression de gonflage maximale
autorisée. Pour connaître les
pressions de gonflage
recommandées, reportez-vous à
l’étiquette correspondante.
G201006AUN
6. Capacité de charge maximale
Ce nombre indique la charge
maximale pouvant être supportée
par le pneu en kilogrammes et en
livres. En cas de remplacement des
pneumatiques, utilisez toujours un
pneu ayant la même capacité de
charge que le pneu installé en usine.
G2001007BEN
7. Classement de l’usure de la bande
de roulement
L'indice de qualité du pneu figure
selon les cas sur le flanc entre
l'épaulement et la largeur maximale
du boudin.
Par exemple :
USURE DE LA BANDE DE
ROULEMENT 200
TRACTION AA
TEMPERATURE A
Usure de la bande de roulement
La catégorie de l’usure de la bande
de roulement est un comparatif basé
sur le taux d’usure du pneu établi à
la suite de tests s’inscrivant dans un
programme de tests lancé par le
gouvernement. Par exemple, un
pneu classé 150 s’userait une fois et
demi plus vite qu’un pneu classé 100
par les tests du gouvernement.
La performance relative des pneus
dépend de leurs conditions
d’utilisation. Toutefois, la
performance peut s’écarter de la
norme en raison de variations des
habitudes de conduite, des pratiques
d’entretien et des différences dans
les caractéristiques des routes et du
climat.
Ces catégories sont moulées sur les
flancs des pneus des véhicules de
tourisme. Les catégories des pneus
disponibles en équipement standard
ou en option peuvent varier.

Entretien
60 7

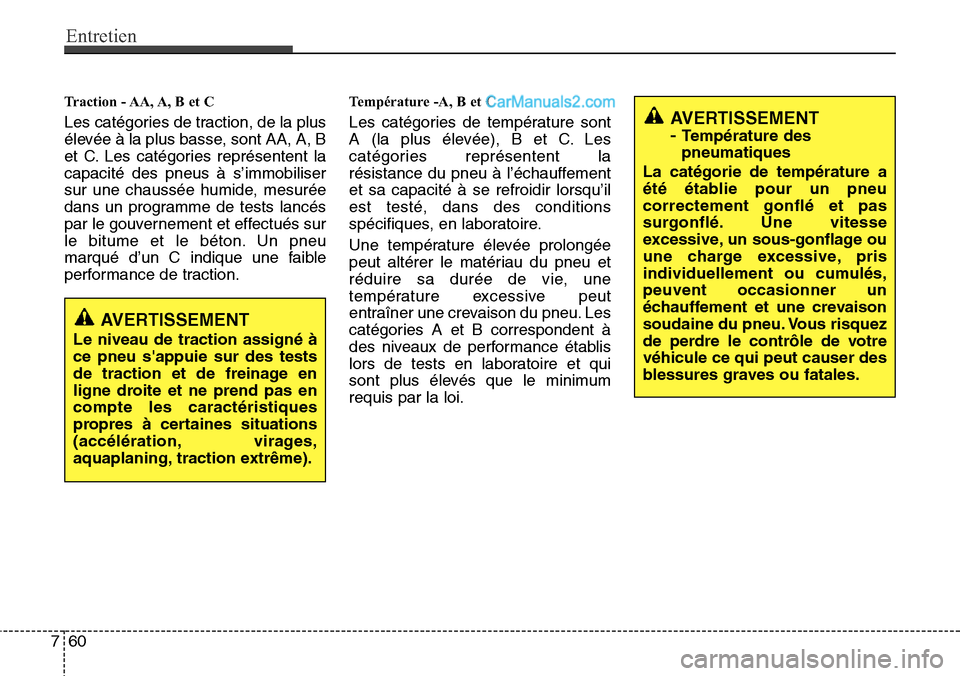

Traction - AA, A, B et C
Les catégories de traction, de la plus
élevée à la plus basse, sont AA, A, B
et C. Les catégories représentent la
capacité des pneus à s’immobiliser
sur une chaussée humide, mesurée
dans un programme de tests lancés
par le gouvernement et effectués sur
le bitume et le béton. Un pneu
marqué d’un C indique une faible
performance de traction.
Température -A, B et C
Les catégories de température sont
A (la plus élevée), B et C. Les
catégories représentent la
résistance du pneu à l’échauffement
et sa capacité à se refroidir lorsqu’il
est testé, dans des conditions
spécifiques, en laboratoire.
Une température élevée prolongée
peut altérer le matériau du pneu et
réduire sa durée de vie, une
température excessive peut
entraîner une crevaison du pneu. Les
catégories A et B correspondent à
des niveaux de performance établis
lors de tests en laboratoire et qui
sont plus élevés que le minimum
requis par la loi.AVERTISSEMENT
-
Température des
pneumatiques
La catégorie de température a
été établie pour un pneu
correctement gonflé et pas
surgonflé. Une vitesse
excessive, un sous-gonflage ou
une charge excessive, pris
individuellement ou cumulés,
peuvent occasionner un
échauffement et une crevaison
soudaine du pneu. Vous risquez
de perdre le contrôle de votre
véhicule ce qui peut causer des
blessures graves ou fatales.
AVERTISSEMENT
Le niveau de traction assigné à
ce pneu s'appuie sur des tests
de traction et de freinage en
ligne droite et ne prend pas en
compte les caractéristiques
propres à certaines situations
(accélération, virages,
aquaplaning, traction extrême).
