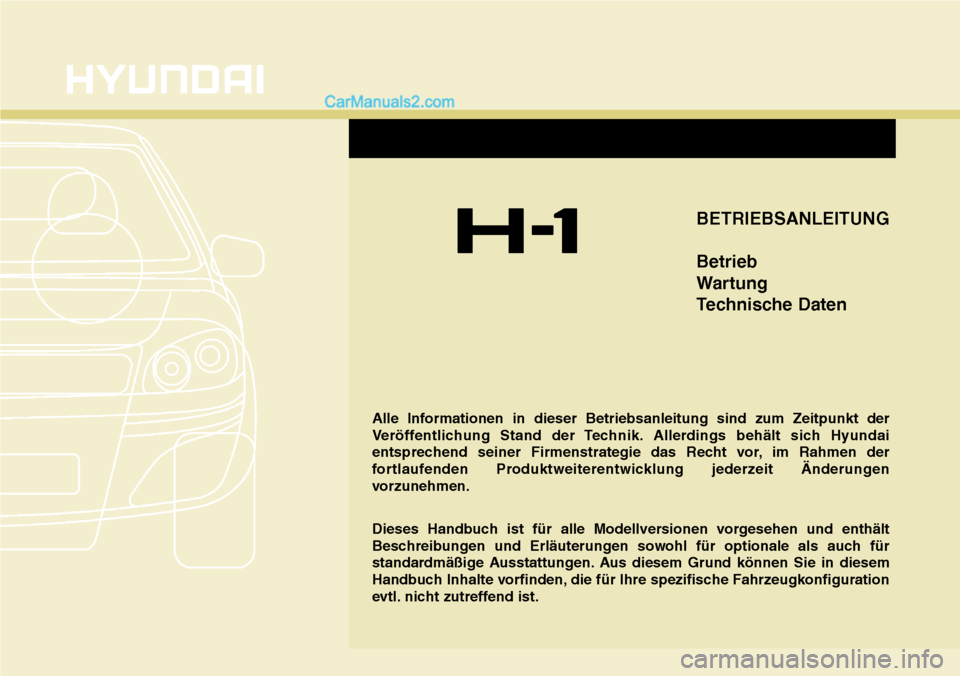

BETRIEBSANLEITUNG
Betrieb
Wartung
Technische Daten
Alle Informationen in dieser Betriebsanleitung sind zum Zeitpunkt der
Veröffentlichung Stand der Technik. Allerdings behält sich Hyundai
entsprechend seiner Firmenstrategie das Recht vor, im Rahmen der
fortlaufenden Produktweiterentwicklung jederzeit Änderungen
vorzunehmen.
Dieses Handbuch ist für alle Modellversionen vorgesehen und enthält
Beschreibungen und Erläuterungen sowohl für optionale als auch für
standardmäßige Ausstattungen. Aus diesem Grund können Sie in diesem
Handbuch Inhalte vorfinden, die für Ihre spezifische Fahrzeugkonfiguration
evtl. nicht zutreffend ist.
Page 2 of 401

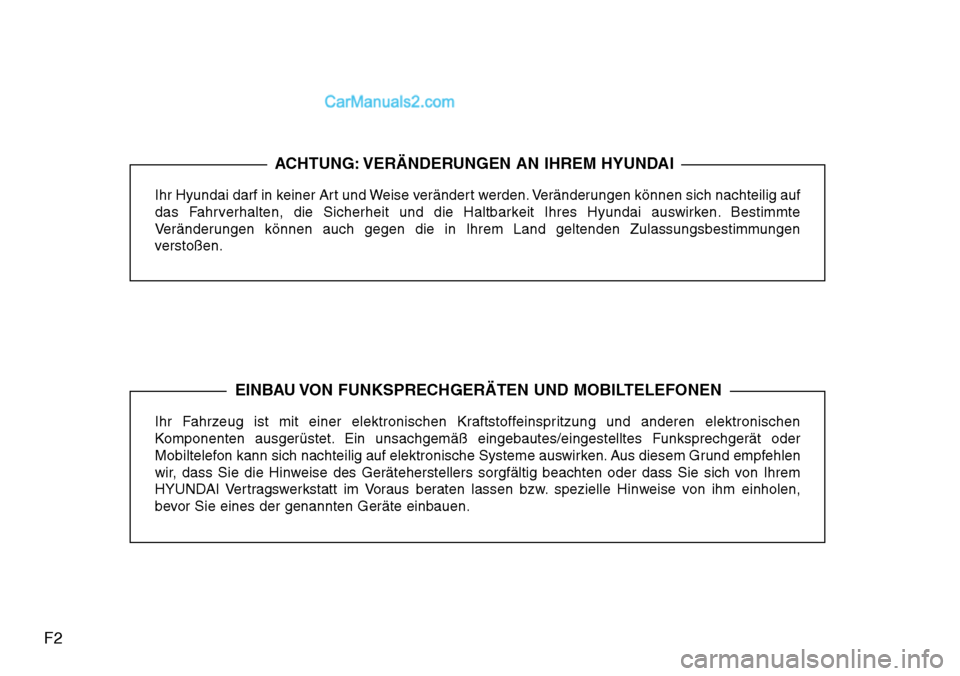

F2
Ihr Hyundai darf in keiner Art und Weise verändert werden. Veränderungen können sich nachteilig auf
das Fahrverhalten, die Sicherheit und die Haltbarkeit Ihres Hyundai auswirken. Bestimmte
Veränderungen können auch gegen die in Ihrem Land geltenden Zulassungsbestimmungen
verstoßen.
Ihr Fahrzeug ist mit einer elektronischen Kraftstoffeinspritzung und anderen elektronischen
Komponenten ausgerüstet. Ein unsachgemäß eingebautes/eingestelltes Funksprechgerät oder
Mobiltelefon kann sich nachteilig auf elektronische Systeme auswirken. Aus diesem Grund empfehlen
wir, dass Sie die Hinweise des Geräteherstellers sorgfältig beachten oder dass Sie sich von Ihrem
HYUNDAI Vertragswerkstatt im Voraus beraten lassen bzw. spezielle Hinweise von ihm einholen,
bevor Sie eines der genannten Geräte einbauen.
ACHTUNG: VERÄNDERUNGEN AN IHREM HYUNDAI
EINBAU VON FUNKSPRECHGERÄTEN UND MOBILTELEFONEN
Page 3 of 401
F3

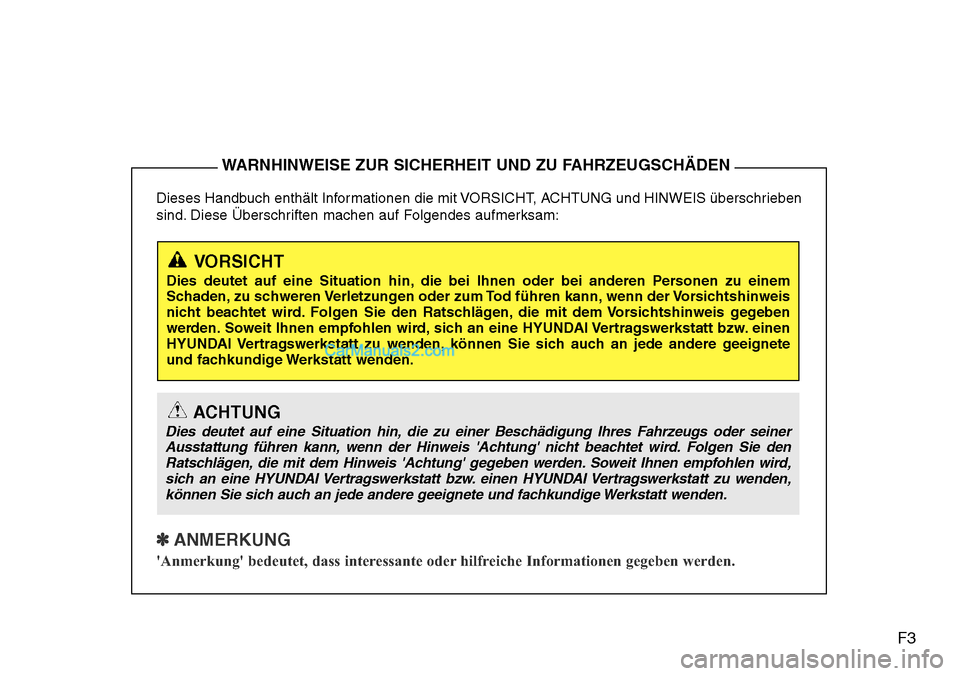

Dieses Handbuch enthält Informationen die mit VORSICHT, ACHTUNG und HINWEIS überschrieben
sind. Diese Überschriften machen auf Folgendes aufmerksam:
✽ ANMERKUNG
'Anmerkung' bedeutet, dass interessante oder hilfreiche Informationen gegeben werden.
WARNHINWEISE ZUR SICHERHEIT UND ZU FAHRZEUGSCHÄDEN
VORSICHT
Dies deutet auf eine Situation hin, die bei Ihnen oder bei anderen Personen zu einem
Schaden, zu schweren Verletzungen oder zum Tod führen kann, wenn der Vorsichtshinweis
nicht beachtet wird. Folgen Sie den Ratschlägen, die mit dem Vorsichtshinweis gegeben
werden. Soweit Ihnen empfohlen wird, sich an eine HYUNDAI Vertragswerkstatt bzw. einen
HYUNDAI Vertragswerkstatt zu wenden, können Sie sich auch an jede andere geeignete
und fachkundige Werkstatt wenden.
ACHTUNG
Dies deutet auf eine Situation hin, die zu einer Beschädigung Ihres Fahrzeugs oder seiner
Ausstattung führen kann, wenn der Hinweis 'Achtung' nicht beachtet wird. Folgen Sie den
Ratschlägen, die mit dem Hinweis 'Achtung' gegeben werden. Soweit Ihnen empfohlen wird,
sich an eine HYUNDAI Vertragswerkstatt bzw. einen HYUNDAI Vertragswerkstatt zu wenden,
können Sie sich auch an jede andere geeignete und fachkundige Werkstatt wenden.
Page 4 of 401
F4VORWORT

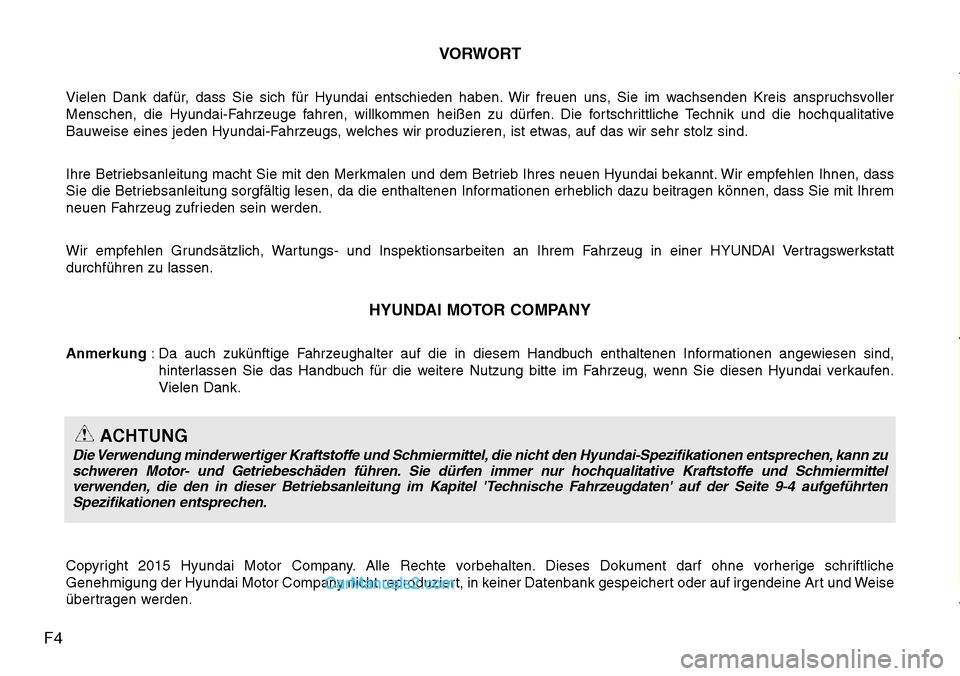

Vielen Dank dafür, dass Sie sich für Hyundai entschieden haben. Wir freuen uns, Sie im wachsenden Kreis anspruchsvoller
Menschen, die Hyundai-Fahrzeuge fahren, willkommen heißen zu dürfen. Die fortschrittliche Technik und die hochqualitative
Bauweise eines jeden Hyundai-Fahrzeugs, welches wir produzieren, ist etwas, auf das wir sehr stolz sind.
Ihre Betriebsanleitung macht Sie mit den Merkmalen und dem Betrieb Ihres neuen Hyundai bekannt. Wir empfehlen Ihnen, dass
Sie die Betriebsanleitung sorgfältig lesen, da die enthaltenen Informationen erheblich dazu beitragen können, dass Sie mit Ihrem
neuen Fahrzeug zufrieden sein werden.
Wir empfehlen Grundsätzlich, Wartungs- und Inspektionsarbeiten an Ihrem Fahrzeug in einer HYUNDAI Vertragswerkstatt
durchführen zu lassen.
HYUNDAI MOTOR COMPANY
Anmerkung: Da auch zukünftige Fahrzeughalter auf die in diesem Handbuch enthaltenen Informationen angewiesen sind,
hinterlassen Sie das Handbuch für die weitere Nutzung bitte im Fahrzeug, wenn Sie diesen Hyundai verkaufen.
Vielen Dank.
Copyright 2015 Hyundai Motor Company. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Genehmigung der Hyundai Motor Company nicht reproduziert, in keiner Datenbank gespeichert oder auf irgendeine Art und Weise
übertragen werden.
ACHTUNG
Die Verwendung minderwertiger Kraftstoffe und Schmiermittel, die nicht den Hyundai-Spezifikationen entsprechen, kann zu
schweren Motor- und Getriebeschäden führen. Sie dürfen immer nur hochqualitative Kraftstoffe und Schmiermittel
verwenden, die den in dieser Betriebsanleitung im Kapitel 'Technische Fahrzeugdaten' auf der Seite 9-4 aufgeführten
Spezifikationen entsprechen.
Page 5 of 401
1
2
3
4
5
6
7
8
9Einleitung

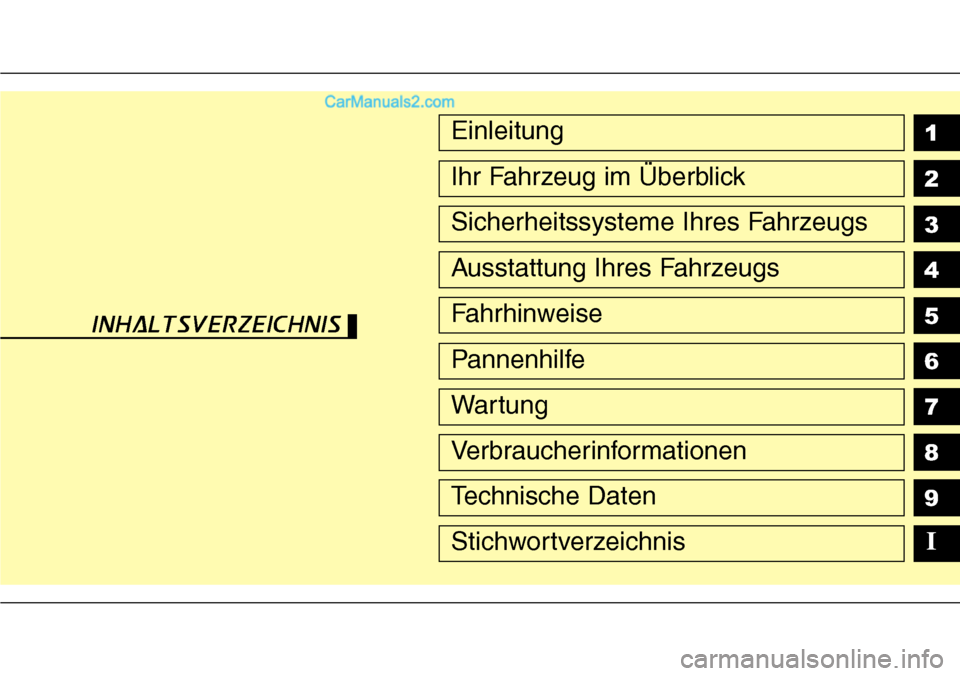

Ihr Fahrzeug im Überblick
Sicherheitssysteme Ihres Fahrzeugs
Ausstattung Ihres Fahrzeugs
Fahrhinweise
Pannenhilfe
Wartung
Verbraucherinformationen
Technische Daten
IStichwortverzeichnis
INHALTSVERZEICHNIS
Page 6 of 401

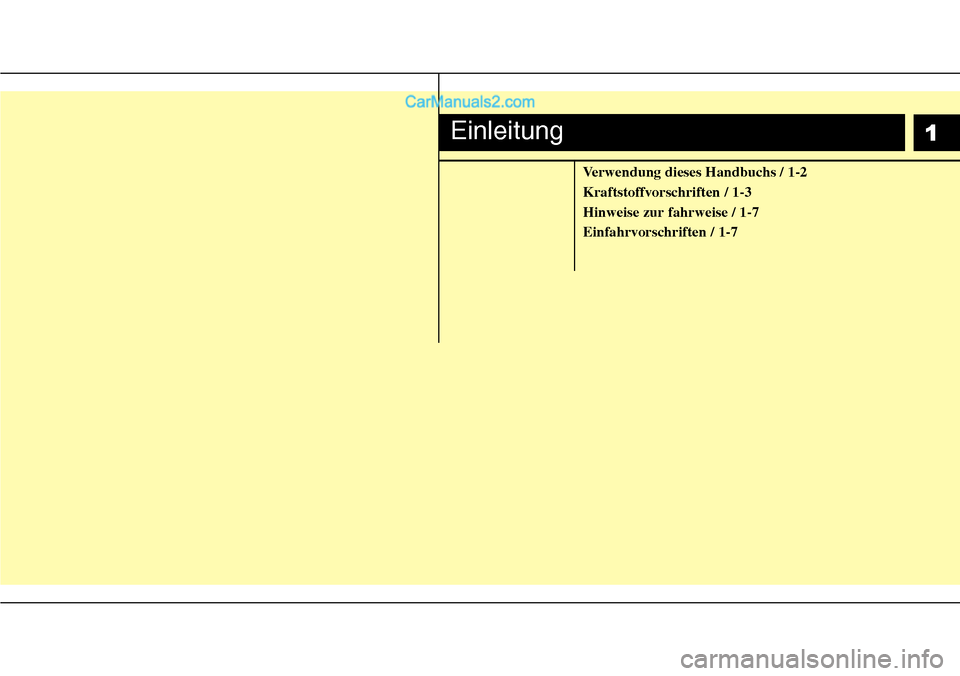

Verwendung dieses Handbuchs / 1-2
Kraftstoffvorschriften / 1-3
Hinweise zur fahrweise / 1-7
Einfahrvorschriften / 1-7
Einleitung1
Page 7 of 401
Einleitung
2 1
A010000AUN

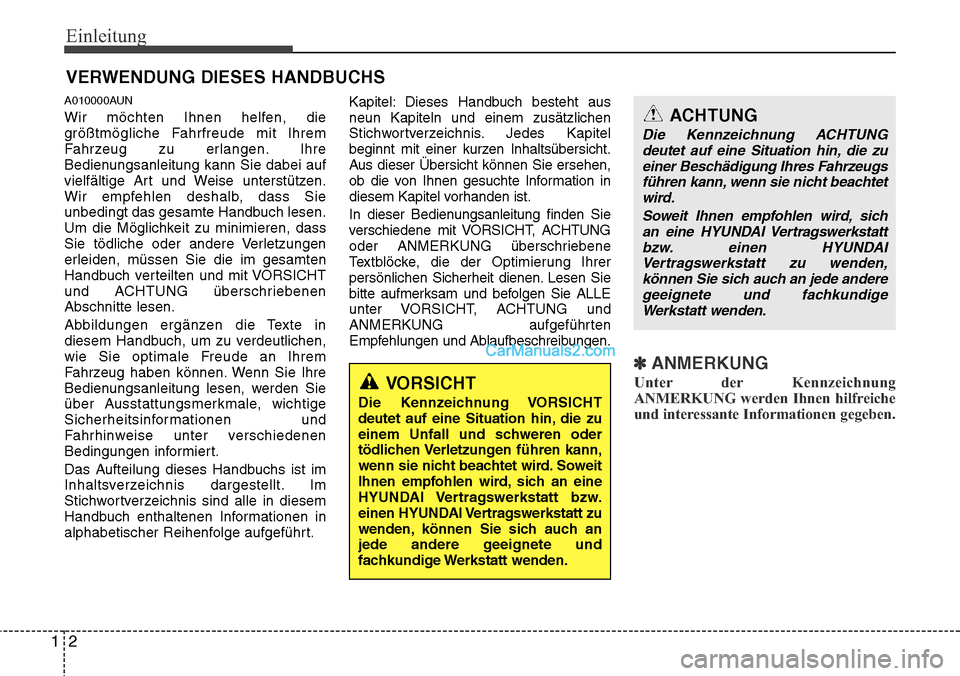

Wir möchten Ihnen helfen, die
größtmögliche Fahrfreude mit Ihrem
Fahrzeug zu erlangen. Ihre
Bedienungsanleitung kann Sie dabei auf
vielfältige Art und Weise unterstützen.
Wir empfehlen deshalb, dass Sie
unbedingt das gesamte Handbuch lesen.
Um die Möglichkeit zu minimieren, dass
Sie tödliche oder andere Verletzungen
erleiden, müssen Sie die im gesamten
Handbuch verteilten und mit VORSICHT
und ACHTUNG überschriebenen
Abschnitte lesen.
Abbildungen ergänzen die Texte in
diesem Handbuch, um zu verdeutlichen,
wie Sie optimale Freude an Ihrem
Fahrzeug haben können. Wenn Sie Ihre
Bedienungsanleitung lesen, werden Sie
über Ausstattungsmerkmale, wichtige
Sicherheitsinformationen und
Fahrhinweise unter verschiedenen
Bedingungen informiert.
Das Aufteilung dieses Handbuchs ist im
Inhaltsverzeichnis dargestellt. Im
Stichwortverzeichnis sind alle in diesem
Handbuch enthaltenen Informationen in
alphabetischer Reihenfolge aufgeführt.Kapitel: Dieses Handbuch besteht aus
neun Kapiteln und einem zusätzlichen
Stichwortverzeichnis. Jedes Kapitel
beginnt mit einer kurzen Inhaltsübersicht.
Aus dieser Übersicht können Sie ersehen,
ob die von Ihnen gesuchte Information in
diesem Kapitel vorhanden ist.
In dieser Bedienungsanleitung finden Sie
verschiedene mit VORSICHT, ACHTUNG
oder ANMERKUNG überschriebene
Textblöcke, die der Optimierung Ihrer
persönlichen Sicherheit dienen. Lesen Sie
bitte aufmerksam und befolgen Sie ALLE
unter VORSICHT, ACHTUNG und
ANMERKUNG aufgeführten
Empfehlungen und Ablaufbeschreibungen.
✽ ANMERKUNG
Unter der Kennzeichnung
ANMERKUNG werden Ihnen hilfreiche
und interessante Informationen gegeben.
VERWENDUNG DIESES HANDBUCHS
VORSICHT
Die Kennzeichnung VORSICHT
deutet auf eine Situation hin, die zu
einem Unfall und schweren oder
tödlichen Verletzungen führen kann,
wenn sie nicht beachtet wird. Soweit
Ihnen empfohlen wird, sich an eine
HYUNDAI Vertragswerkstatt bzw.
einen HYUNDAI Vertragswerkstatt zu
wenden, können Sie sich auch an
jede andere geeignete und
fachkundige Werkstatt wenden.
ACHTUNG
Die Kennzeichnung ACHTUNG
deutet auf eine Situation hin, die zu
einer Beschädigung Ihres Fahrzeugs
führen kann, wenn sie nicht beachtet
wird.
Soweit Ihnen empfohlen wird, sich
an eine HYUNDAI Vertragswerkstatt
bzw. einen HYUNDAI
Vertragswerkstatt zu wenden,
können Sie sich auch an jede andere
geeignete und fachkundige
Werkstatt wenden.
Page 8 of 401
13
Einleitung
Benzinmotor
A020101AEN

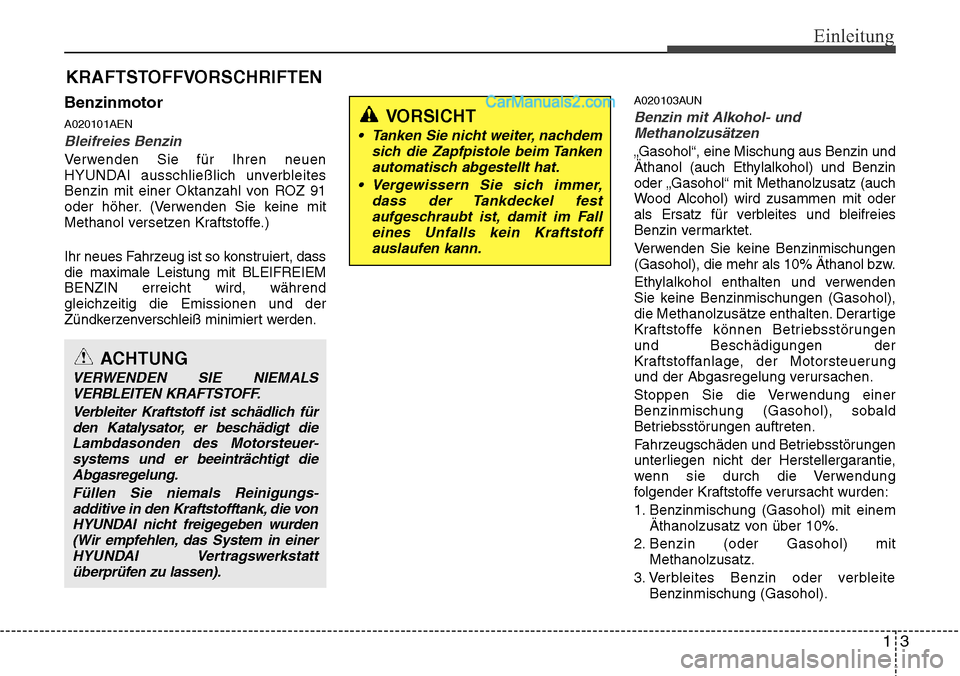

Bleifreies Benzin
Verwenden Sie für Ihren neuen
HYUNDAI ausschließlich unverbleites
Benzin mit einer Oktanzahl von ROZ 91
oder höher. (Verwenden Sie keine mit
Methanol versetzen Kraftstoffe.)
Ihr neues Fahrzeug ist so konstruiert, dass
die maximale Leistung mit BLEIFREIEM
BENZIN erreicht wird, während
gleichzeitig die Emissionen und der
Zündkerzenverschleiß minimiert werden.
A020103AUN
Benzin mit Alkohol- und
Methanolzusätzen
„Gasohol“, eine Mischung aus Benzin und
Äthanol (auch Ethylalkohol) und Benzin
oder „Gasohol“ mit Methanolzusatz (auch
Wood Alcohol) wird zusammen mit oder
als Ersatz für verbleites und bleifreies
Benzin vermarktet.
Verwenden Sie keine Benzinmischungen
(Gasohol), die mehr als 10% Äthanol bzw.
Ethylalkohol enthalten und verwenden
Sie keine Benzinmischungen (Gasohol),
die Methanolzusätze enthalten. Derartige
Kraftstoffe können Betriebsstörungen
und Beschädigungen der
Kraftstoffanlage, der Motorsteuerung
und der Abgasregelung verursachen.
Stoppen Sie die Verwendung einer
Benzinmischung (Gasohol), sobald
Betriebsstörungen auftreten.
Fahrzeugschäden und Betriebsstörungen
unterliegen nicht der Herstellergarantie,
wenn sie durch die Verwendung
folgender Kraftstoffe verursacht wurden:
1. Benzinmischung (Gasohol) mit einem
Äthanolzusatz von über 10%.
2. Benzin (oder Gasohol) mit
Methanolzusatz.
3. Verbleites Benzin oder verbleite
Benzinmischung (Gasohol).
KRAFTSTOFFVORSCHRIFTEN
ACHTUNG
VERWENDEN SIE NIEMALS
VERBLEITEN KRAFTSTOFF.
Verbleiter Kraftstoff ist schädlich für
den Katalysator, er beschädigt die
Lambdasonden des Motorsteuer
-systems und er beeinträchtigt die
Abgasregelung.
Füllen Sie niemals Reinigungs
-additive in den Kraftstofftank, die von
HYUND
AI nicht freigegeben wurden
(Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen).
VORSICHT
• Tanken Sie nicht weiter, nachdem
sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
• Vergewissern Sie sich immer,
dass der Tankdeckel fest
aufgeschraubt ist, damit im Fall
eines Unfalls kein Kraftstoff
auslaufen kann.
Page 9 of 401
Einleitung
4 1
Sonstige Kraftstoffe

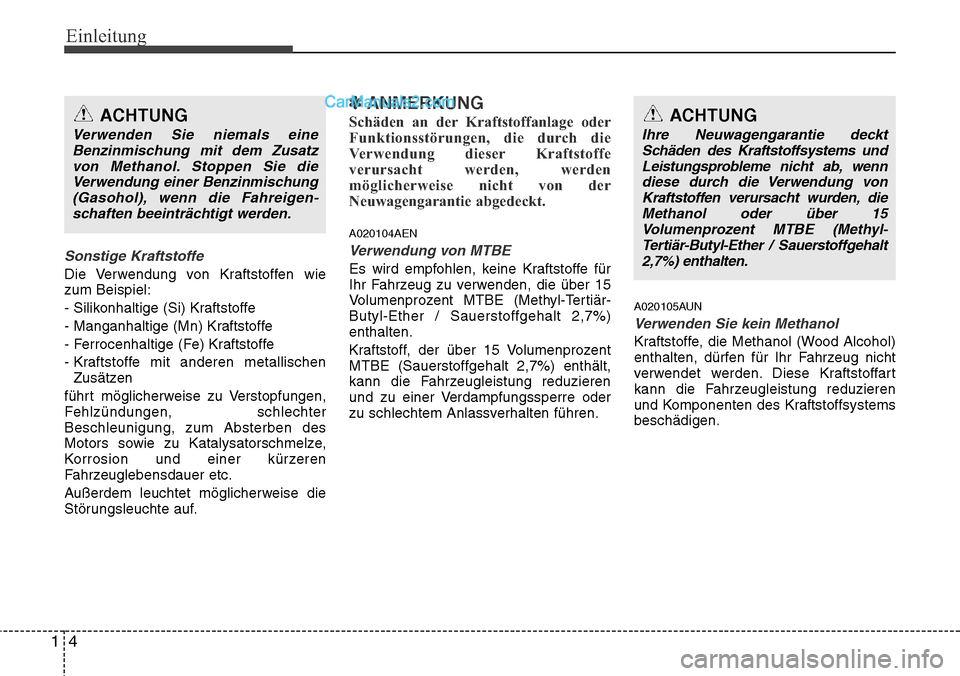

Die Verwendung von Kraftstoffen wie
zum Beispiel:
- Silikonhaltige (Si) Kraftstoffe
- Manganhaltige (Mn) Kraftstoffe
- Ferrocenhaltige (Fe) Kraftstoffe
- Kraftstoffe mit anderen metallischen
Zusätzen
führt möglicherweise zu Verstopfungen,
Fehlzündungen, schlechter
Beschleunigung, zum Absterben des
Motors sowie zu Katalysatorschmelze,
Korrosion und einer kürzeren
Fahrzeuglebensdauer etc.
Außerdem leuchtet möglicherweise die
Störungsleuchte auf.
✽ANMERKUNG
Schäden an der Kraftstoffanlage oder
Funktionsstörungen, die durch die
Verwendung dieser Kraftstoffe
verursacht werden, werden
möglicherweise nicht von der
Neuwagengarantie abgedeckt.
A020104AEN
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-
Butyl-Ether / Sauerstoffgehalt 2,7%)
enthalten.
Kraftstoff, der über 15 Volumenprozent
MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen.
A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystems
beschädigen.
ACHTUNG
Verwenden Sie niemals eine
Benzinmischung mit dem Zusatz
von Methanol. Stoppen Sie die
Verwendung einer Benzinmischung
(Gasohol), wenn die Fahreigen
-schaften beeinträchtigt werden.
ACHTUNG
Ihre Neuwagengarantie deckt
Schäden des Kraftstoffsystems und
Leistungsprobleme nicht ab, wenn
diese durch die Verwendung von
Kraftstoffen verursacht wurden, die
Methanol oder über 15
Volumenprozent MTBE (Methyl-
Tertiär-Butyl-Ether / Sauerstoffgehalt
2,7%) enthalten.
Page 10 of 401
15
Einleitung
Kraftstoffzusätze

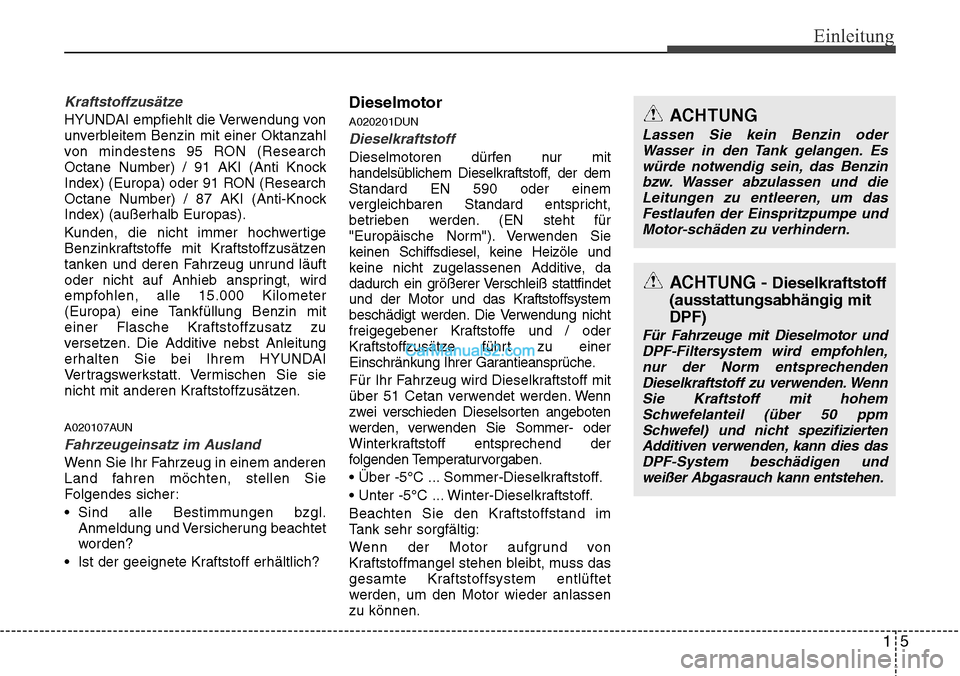

HYUNDAI empfiehlt die Verwendung von
unverbleitem Benzin mit einer Oktanzahl
von mindestens 95 RON (Research
Octane Number) / 91 AKI (Anti Knock
Index) (Europa) oder 91 RON (Research
Octane Number) / 87 AKI (Anti-Knock
Index) (außerhalb Europas).
Kunden, die nicht immer hochwertige
Benzinkraftstoffe mit Kraftstoffzusätzen
tanken und deren Fahrzeug unrund läuft
oder nicht auf Anhieb anspringt, wird
empfohlen, alle 15.000 Kilometer
(Europa) eine Tankfüllung Benzin mit
einer Flasche Kraftstoffzusatz zu
versetzen. Die Additive nebst Anleitung
erhalten Sie bei Ihrem HYUNDAI
Vertragswerkstatt. Vermischen Sie sie
nicht mit anderen Kraftstoffzusätzen.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
• Sind alle Bestimmungen bzgl.
Anmeldung und Versicherung beachtet
worden?
• Ist der geeignete Kraftstoff erhältlich?
Dieselmotor
A020201DUN
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, der dem
Standard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleiß stattfindet
und der Motor und das Kraftstoffsystem
beschädigt werden. Die Verwendung nicht
freigegebener Kraftstoffe und / oder
Kraftstoffzusätze führt zu einer
Einschränkung Ihrer Garantieansprüche.
Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wenn
zwei verschieden Dieselsorten angeboten
werden, verwenden Sie Sommer- oder
Winterkraftstoff entsprechend der
folgenden Temperaturvorgaben.
• Über -5°C ... Sommer-Dieselkraftstoff.
• Unter -5°C ... Winter-Dieselkraftstoff.
Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassen
zu können.
ACHTUNG
Lassen Sie kein Benzin oder
Wasser in den Tank gelangen. Es
würde notwendig sein, das Benzin
bzw. Wasser abzulassen und die
Leitungen zu entleeren, um das
Festlaufen der Einspritzpumpe und
Motor-schäden zu verhindern.
ACHTUNG - Dieselkraftstoff
(ausstattungsabhängig mit
DPF)
Für Fahrzeuge mit Dieselmotor und
DPF-Filtersystem wird empfohlen,
nur der Norm entsprechenden
Dieselkraftstoff zu verwenden. Wenn
Sie Kraftstoff mit hohem
Schwefelanteil (über 50 ppm
Schwefel) und nicht spezifizierten
Additiven verwenden, kann dies das
DPF-System beschädigen und
weißer Abgasrauch kann entstehen.
