6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
39
3. Yeni bir ampul takýnýz.
G270F02HR-GAT

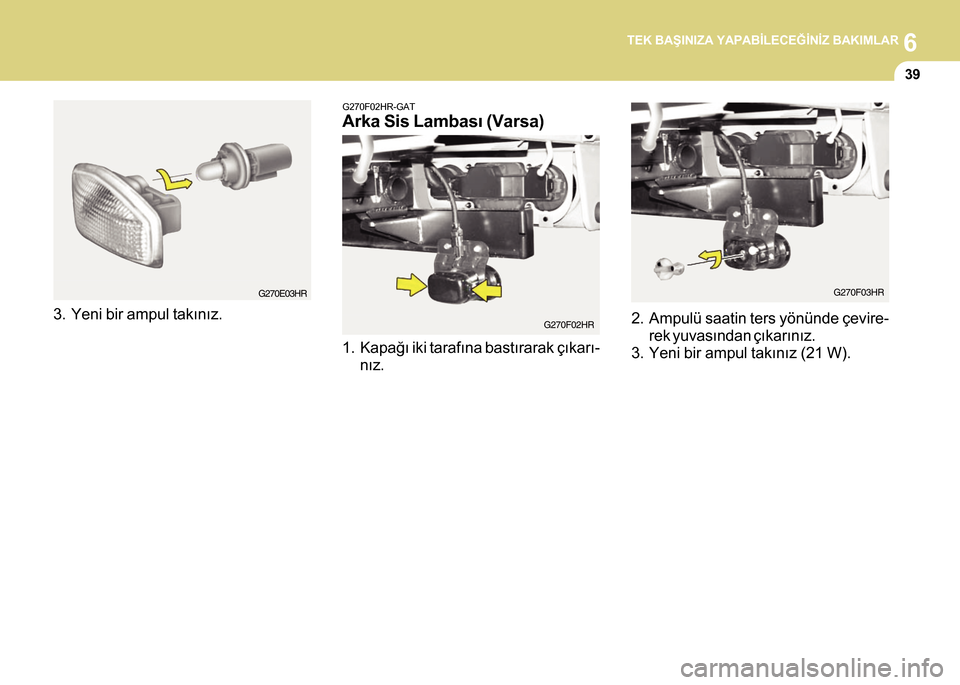

Arka Sis Lambasý (Varsa)
1. Kapaðý iki tarafýna bastýrarak çýkarý-nýz. 2. Ampulü saatin ters yönünde çevire-
rek yuvasýndan çýkarýnýz.
3. Yeni bir ampul takýnýz (21 W).

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
40
G270G01HR-GAT

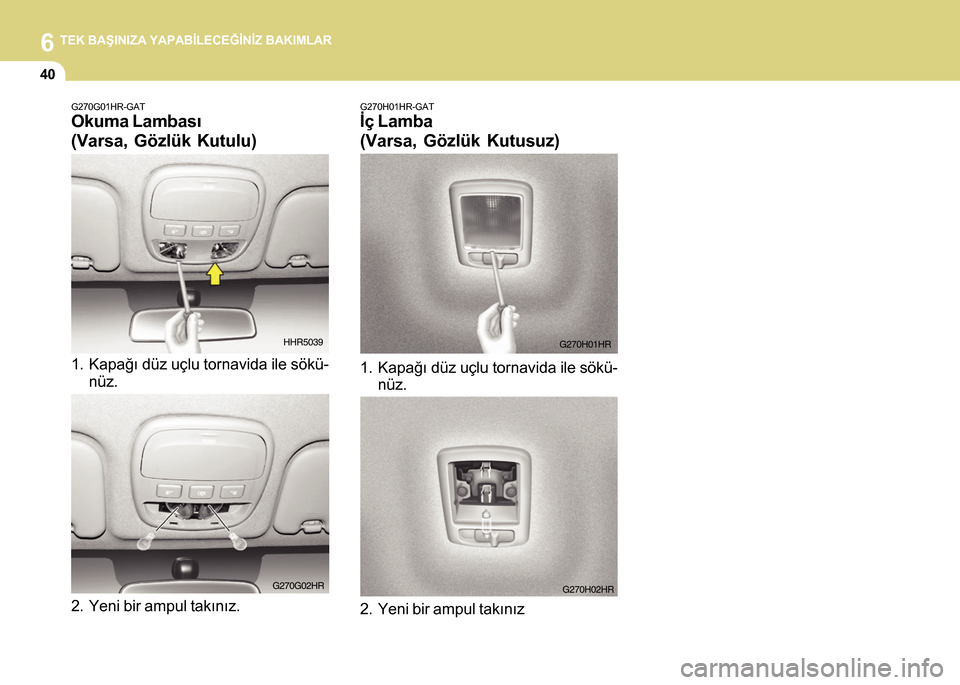

Okuma Lambasý
(Varsa, Gözlük Kutulu)
1. Kapaðý düz uçlu tornavida ile sökü-nüz.
2. Yeni bir ampul takýnýz.
G270H01HR-GAT
Ýç Lamba
(Varsa, Gözlük Kutusuz)
1. Kapaðý düz uçlu tornavida ile sökü- nüz.
2. Yeni bir ampul takýnýz

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
41AMPUL WATT DEÐERLERÝ
Ýç Lamba
(Varsa, Gözlük Kutusuz)
Arka Birleþik Dönüþ Siny. Lamb.
LambaFren/Arka Lamba
Geri Vites Lamb.
Araç Plaka Lambasý
Parça Adý
Ön Sis Lambasý (Varsa)
Ön Park Lambasý
Far (Uzun/Kýsa)
Ön Sinyal Lambasý
Yan Sinyal Lambasý (Varsa)
Okuma Lambasý
(Varsa, Gözlük Kutulu) No.
7
8
9
10
11
G280A03HR-GAT
OHR072108L
Watt deðeri275
60/55 215
10No. 1
2
3
4
5
6Watt deðeri
10
21
21/5 165
Parça AdýDuy Tipi
PG13
W2.1 x 9.5D P43t-38BA 15s
W2.1 x 9.5D
W2.1 x 9.5D Duy Tipi
S8.5/8.5 BA 15s
BAY 15d
W2.1 x 9.5D
W2.1 x 9.5D

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
42
G200C01HR-GAT
Motor Bölümü
OHR072102L
NOT:
Bu kullaným kýlavuzunda yer alan sigorta paneli açýklamasý\
aracýnýza birebir uymayabilir.
Burada verilenler, baský tarihinde geçerlidir. Aracýnýzýn\
sigorta kutusunu incelerken, sigorta kutusu etiketine bakýnýz.

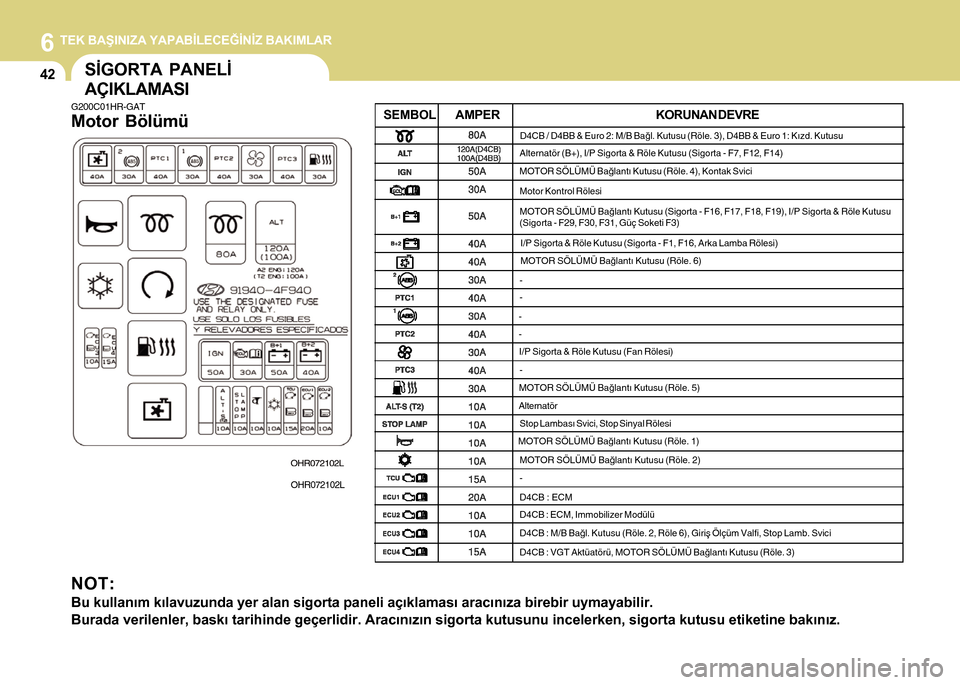

SÝGORTA PANELÝ
AÇIKLAMASI
AMPER
SEMBOL KORUNAN DEVRE
D4CB / D4BB & Euro 2: M/B Baðl. Kutusu (Röle. 3), D4BB & Euro 1:\
Kýzd. Kutusu
Alternatör (B+), I/P Sigorta & Röle Kutusu (Sigorta - F7, F12, \
F14)
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 4), Kontak Svici\
Motor Kontrol Rölesi
MOTOR SÖLÜMÜ Baðlantý Kutusu (Sigorta - F16, F17, F18, F\
19), I/P Sigorta & Röle Kutusu
(Sigorta - F29, F30, F31, Güç Soketi F3)
I/P Sigorta & Röle Kutusu (Sigorta - F1, F16, Arka Lamba Rölesi)\
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 6)
-
-
-
- I/P Sigorta & Röle Kutusu (Fan Rölesi)
-
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 5)
Alternatör Stop Lambasý Svici, Stop Sinyal Rölesi
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 1)
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 2)
-
D4CB : ECM
D4CB : ECM, Immobilizer Modülü
D4CB : M/B Baðl. Kutusu (Röle. 2, Röle 6), Giriþ Ölç\
üm Valfi, Stop Lamb. Svici
D4CB : VGT Aktüatörü, MOTOR SÖLÜMÜ Baðlantý Kutu\
su (Röle. 3)

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
43
G200E01HR-GAT

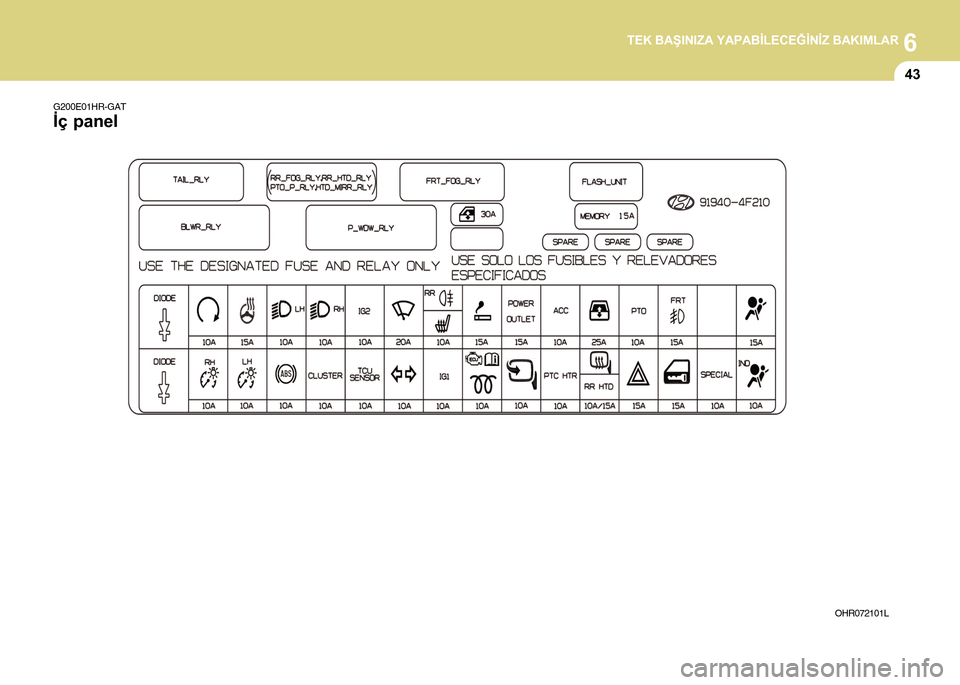

Ýç panel
OHR072101L

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
44
AMPER
SEMBOL KORUNAN DEVREElektrikli Cam Rölesi
Kabin lambasý, Kapý Uyarý Svici, Ses Sistemi, ETACM, Gösterg\
e paneli, Veri hattý soketi, Kabin Lambasý (Çiftli Kabinli)
Kýzdýrma Kontrol Modülü (D4BB), E/R Baðlantý Kutusu \
(Röle. 4)
-
Far SOL, Gösterge Paneli
Far SAÐ
Isýtýcý Kontrol Düðmesi, ETACM, Far Yükseklik Ayar Svi\
ci, Fan Rölesi, Ön Sis Lambasý Rölesi, E/R Baðlantý Ku\
tusu (Röle 5), Far Yükseklik Ayar Sistemi
Aktüatörü SOL/SAÐ
Silecek Motoru, Çok Fonksiyonlu Kol (Silecek Kolu) (FASILALI)
Arka Sis LambasI Rölesi
Çakmak
-
Ses Sistemi, ETACM
-
Ön Sis Lambasý Rölesi -
Gösterge Paneli, Sürücü Otomatik Cam Svici, Arka Buðu Ç\
özücü Svici, Far Yükseklik Ayar Sistemi Svici, Isýtýcý\
kontrol Svici
Konum Lambasý Sað, Arka Grup Lambasý Sað, Plaka Lambasý (\
Standart), Dörtlü Flaþör Svici, Ses Sistemi, Arka Buðu Ç\
özücü Svici, Isýtýcý kontrol Svici,
Gösterge Paneli, Far Yükseklik Ayar Sistemi Svici, Sürücü\
Otomatik Cam Açma Svici
Konum Lambasý SOL, Arka Grup Lambasý SOL, Plaka Lambasý (Çi\
ftli)
-
Gösterge Paneli, Ön Uyarma Rezistörü
ECM (D4BH/D4CB), Hava Akýþ Sensörü (D4CB)

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
45
AMPER
SEMBOL KORUNAN DEVREDörtlü Flaþör Svici(T/SIG), Geri Vites Lambasý Svici
ETACM
Yakýt Kesme Solenoidi, Kýzdýrma Kontrol Modülü (D4BB), \
Yakýt Filtresi Uyarý Sensörü, EGR Solenoid Valfi (D4BB), R\
öle 3 (D4BB)
EGR Solenoid Valfi, Hava Akýþ Sensörü, Yakýt Filtresi Uya\
rý Sensörü (D4CB), Nötr Sviç (D4BH)
Isýtýcý Kontrol Svici
Arka Buðu Çözücü Rölesi (D4BB)
Dörtlü Flaþör Düðmesi
Sürücü Kapý Kilidi Aktüatörü
Araç Hýz Sensörü, E/R Baðlantý Kutusu (Kondenser Fan \
Rölesi)
Arka Buðu Çözücü Rölesi

Emisyon Kontrol Sistemi ............................................... 7-2
Katalitik Konvertör.......................................................... 7-2
EGR Sistemi .................................................................. 7-4
7

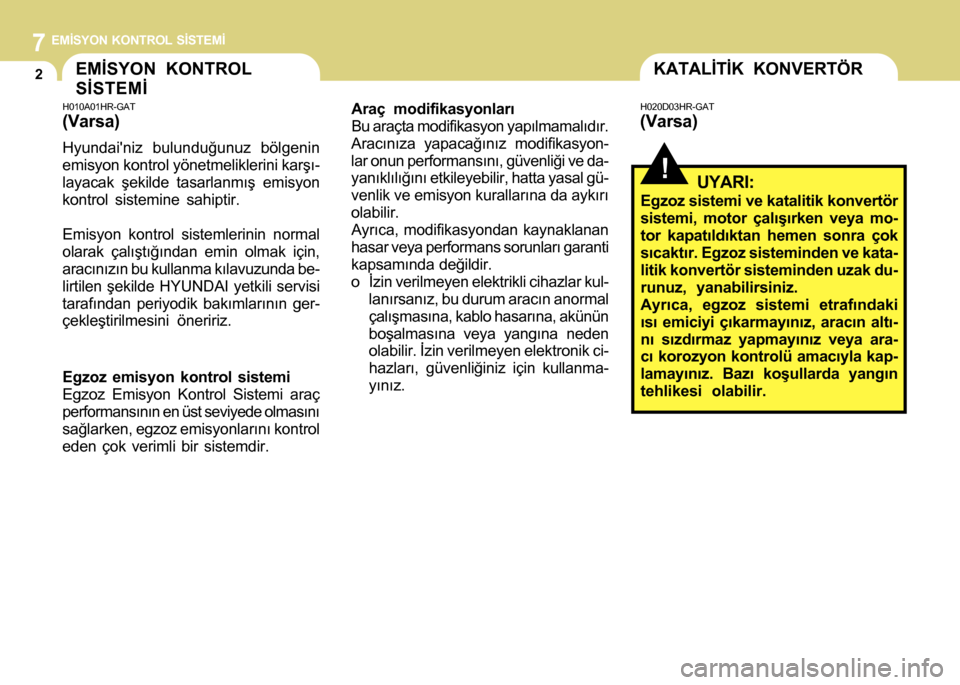

EMÝSYON KONTROL SÝSTEMÝ
