Características del vehículo
58 4

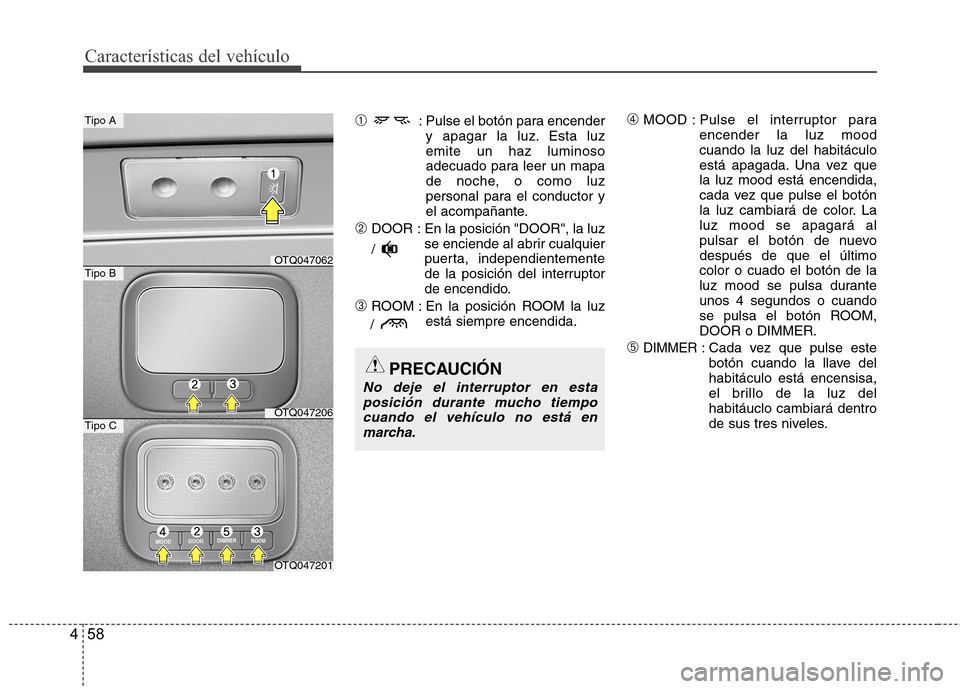

➀ : Pulse el botón para encender
y apagar la luz. Esta luz
emite un haz luminoso
adecuado para leer un mapa
de noche, o como luz
personal para el conductor y
el acompañante.
➁DOOR : En la posición "DOOR", la luz
se enciende al abrir cualquier
puerta, independientemente
de la posición del interruptor
de encendido.
➂ROOM : En la posición ROOM la luz
está siempre encendida.
➃MOOD : Pulse el interruptor para
encender la luz mood
cuando la luz del habitáculo
está apagada. Una vez que
la luz mood está encendida,
cada vez que pulse el botón
la luz cambiará de color. La
luz mood se apagará al
pulsar el botón de nuevo
después de que el último
color o cuado el botón de la
luz mood se pulsa durante
unos 4 segundos o cuando
se pulsa el botón ROOM,
DOOR o DIMMER.
➄DIMMER: Cada vez que pulse este
botón cuando la llave del
habitáculo está encensisa,
el brillo de la luz del
habitáuclo cambiará dentro
de sus tres niveles.
Tipo C
OTQ047062
Tipo A
Tipo B
OTQ047206
PRECAUCIÓN
No deje el interruptor en esta
posición durante mucho tiempo
cuando el vehículo no está en
marcha.
OTQ047201
/
/

459
Características del vehículo

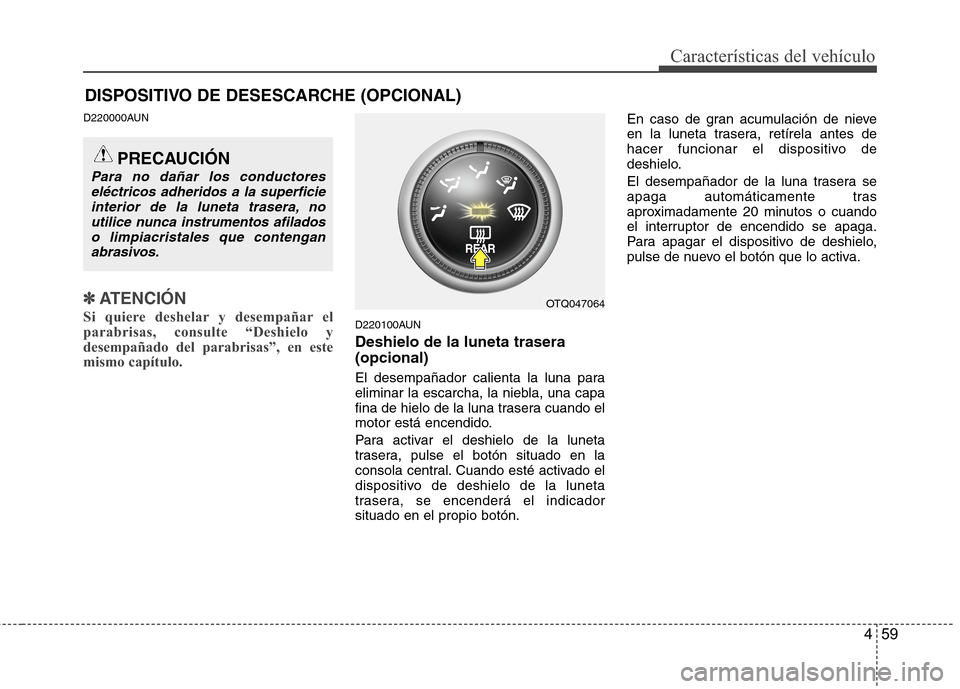

DISPOSITIVO DE DESESCARCHE (OPCIONAL)
D220000AUN
✽ ✽
ATENCIÓN
Si quiere deshelar y desempañar el
parabrisas, consulte “Deshielo y
desempañado del parabrisas”, en este
mismo capítulo. D220100AUN
Deshielo de la luneta trasera
(opcional)
El desempañador calienta la luna para
eliminar la escarcha, la niebla, una capa
fina de hielo de la luna trasera cuando el
motor está encendido.
Para activar el deshielo de la luneta
trasera, pulse el botón situado en la
consola central. Cuando esté activado el
dispositivo de deshielo de la luneta
trasera, se encenderá el indicador
situado en el propio botón.En caso de gran acumulación de nieve
en la luneta trasera, retírela antes de
hacer funcionar el dispositivo de
deshielo.
El desempañador de la luna trasera se
apaga automáticamente tras
aproximadamente 20 minutos o cuando
el interruptor de encendido se apaga.
Para apagar el dispositivo de deshielo,
pulse de nuevo el botón que lo activa.
PRECAUCIÓN
Para no dañar los conductores
eléctricos adheridos a la superficie
interior de la luneta trasera, no
utilice nunca instrumentos afilados
o limpiacristales que contengan
abrasivos.
OTQ047064

Características del vehículo
60 4

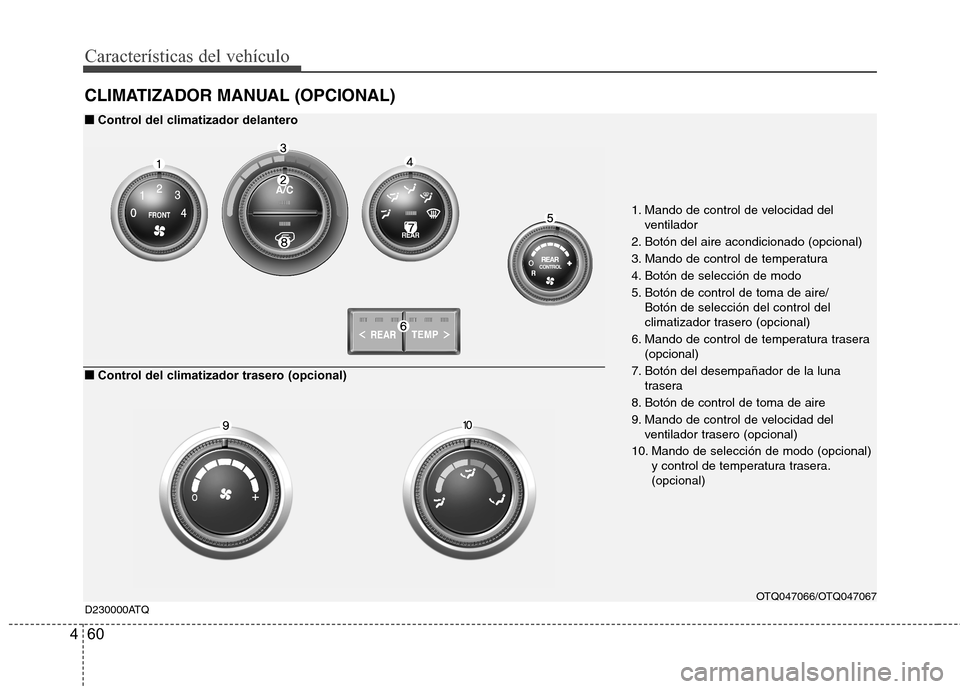

CLIMATIZADOR MANUAL (OPCIONAL)
1. Mando de control de velocidad del
ventilador
2. Botón del aire acondicionado (opcional)
3. Mando de control de temperatura
4. Botón de selección de modo
5. Botón de control de toma de aire/
Botón de selección del control del
climatizador trasero (opcional)
6. Mando de control de temperatura trasera
(opcional)
7. Botón del desempañador de la luna
trasera
8. Botón de control de toma de aire
9. Mando de control de velocidad del
ventilador trasero (opcional)
10. Mando de selección de modo (opcional)
y control de temperatura trasera.
(opcional)
D230000ATQ
■ ■
Control del climatizador delantero
■ ■
Control del climatizador trasero (opcional)
OTQ047066/OTQ047067

461
Características del vehículo
D230100ATQ
Calefacción y aire acondicionado
1. Arrancar el motor
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de toma de aire a la
posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire
acondicionado (opcional).
OTQ047069L

Características del vehículo
62 4
D230101ATQ

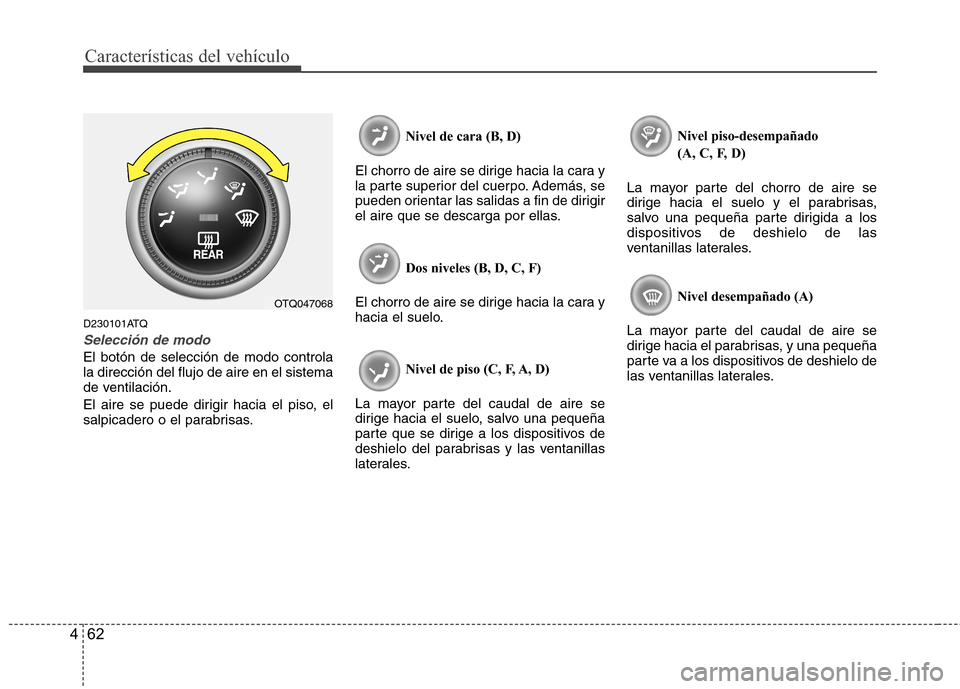

Selección de modo
El botón de selección de modo controla
la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas.Nivel de cara (B, D)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, C, F)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (C, F, A, D)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.Nivel piso-desempañado
(A, C, F, D)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
OTQ047068

463
Características del vehículo

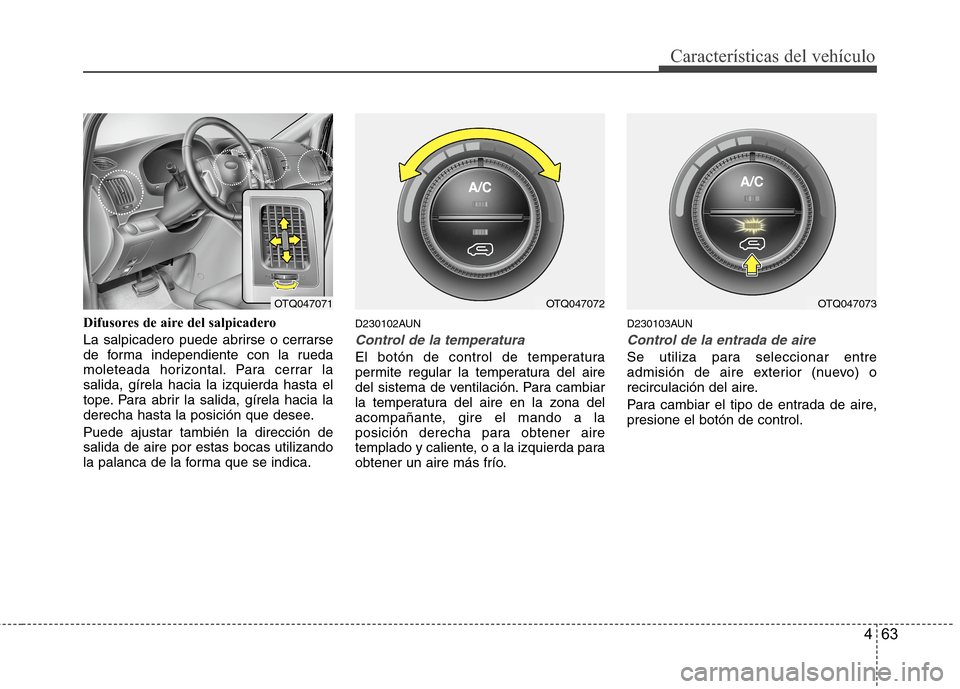

Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Para cerrar la
salida, gírela hacia la izquierda hasta el
tope. Para abrir la salida, gírela hacia la
derecha hasta la posición que desee.
Puede ajustar también la dirección de
salida de aire por estas bocas utilizando
la palanca de la forma que se indica.D230102AUN
Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.
D230103AUN
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire,
presione el botón de control.
OTQ047072OTQ047071OTQ047073

Características del vehículo
4

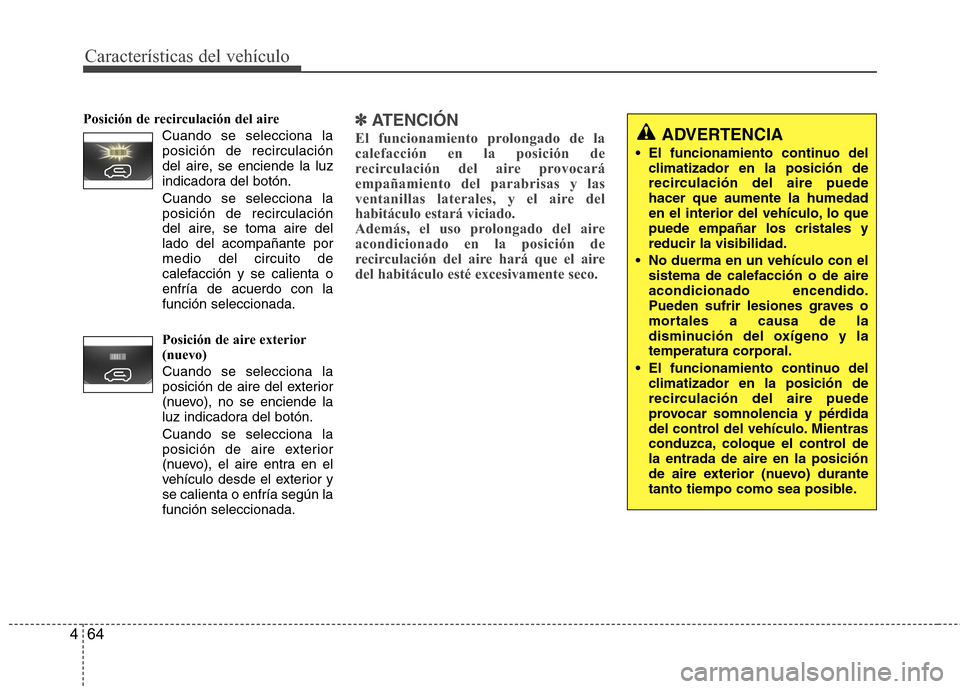

Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se enciende la luz
indicadora del botón.
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
Posición de aire exterior
(nuevo)
Cuando se selecciona la
posición de aire del exterior
(nuevo), no se enciende la
luz indicadora del botón.
Cuando se selecciona la
posición de aire exterior
(nuevo), el aire entra en el
vehículo desde el exterior y
se calienta o enfría según la
función seleccionada.✽ ✽
ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco. ADVERTENCIA
El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
hacer que aumente la humedad
en el interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
64

465
Características del vehículo
D230104AUN

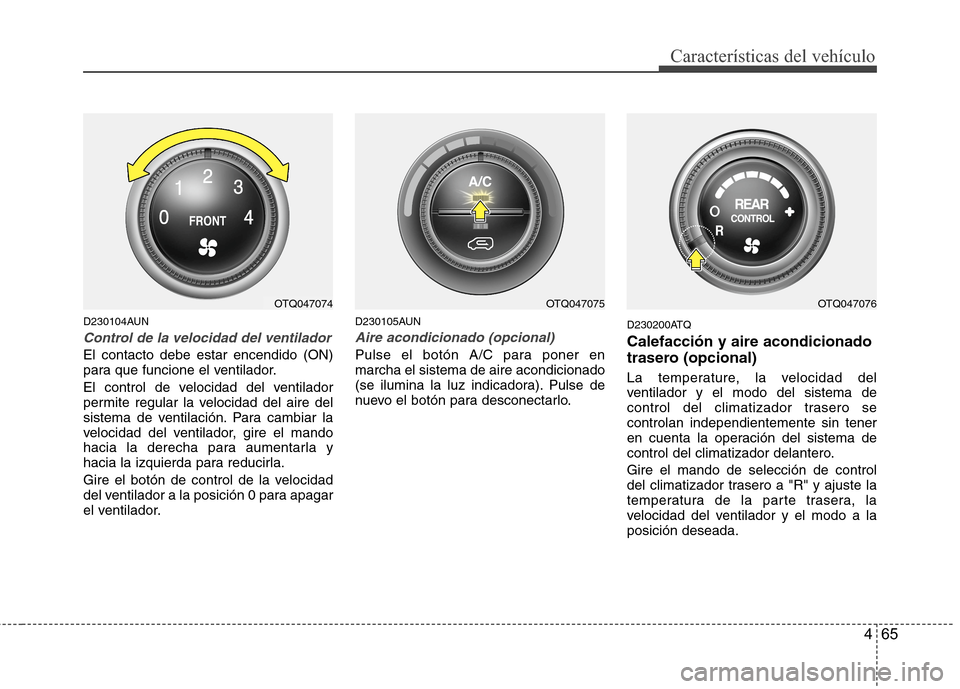

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición 0 para apagar
el ventilador.
D230105AUN
Aire acondicionado (opcional)
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
D230200ATQ
Calefacción y aire acondicionado
trasero (opcional)
La temperature, la velocidad del
ventilador y el modo del sistema de
control del climatizador trasero se
controlan independientemente sin tener
en cuenta la operación del sistema de
control del climatizador delantero.
Gire el mando de selección de control
del climatizador trasero a "R" y ajuste la
temperatura de la parte trasera, la
velocidad del ventilador y el modo a la
posición deseada.
OTQ047074OTQ047075OTQ047076

Características del vehículo
66 4

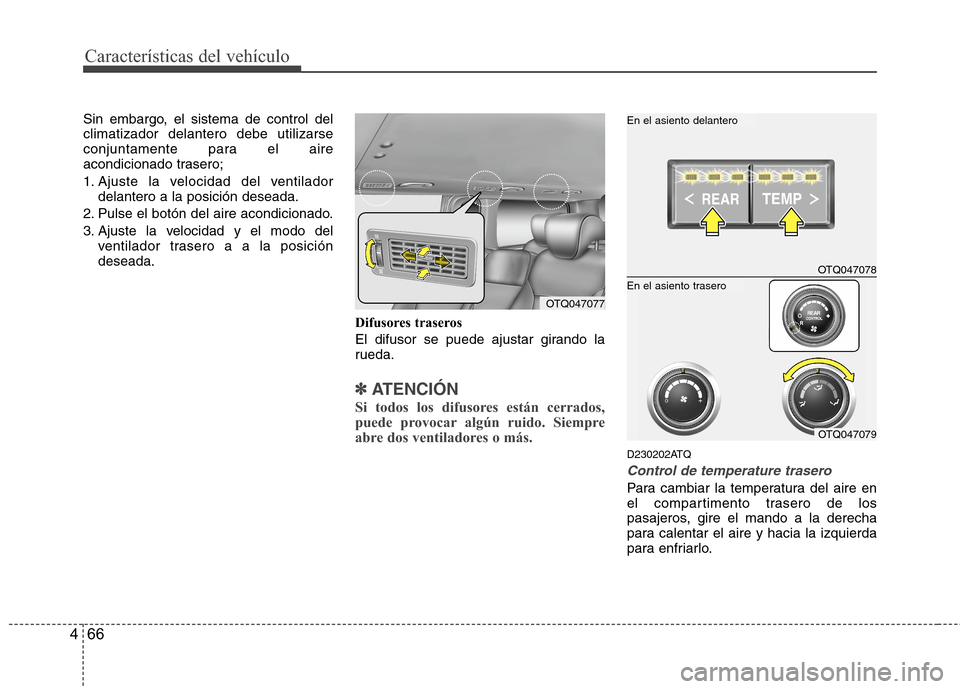

Sin embargo, el sistema de control del
climatizador delantero debe utilizarse
conjuntamente para el aire
acondicionado trasero;
1. Ajuste la velocidad del ventilador
delantero a la posición deseada.
2. Pulse el botón del aire acondicionado.
3. Ajuste la velocidad y el modo del
ventilador trasero a a la posición
deseada.
Difusores traseros
El difusor se puede ajustar girando la
rueda.
✽ ✽
ATENCIÓN
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre dos ventiladores o más.
D230202ATQ
Control de temperature trasero
Para cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.
OTQ047078
En el asiento delantero
OTQ047079
En el asiento trasero
OTQ047077

467
Características del vehículo

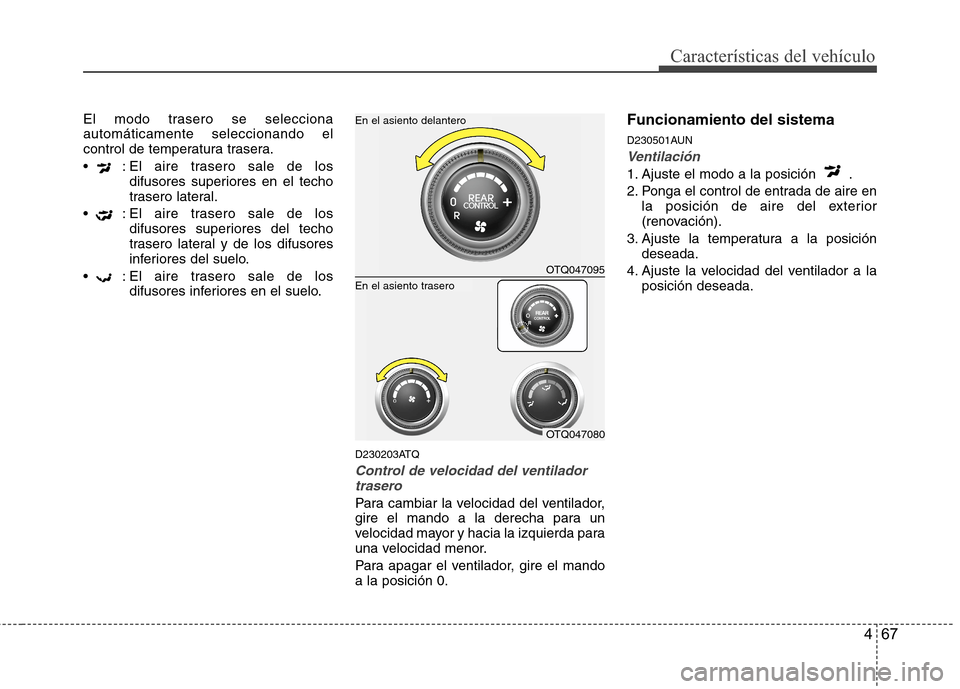

El modo trasero se selecciona
automáticamente seleccionando el
control de temperatura trasera.
: El aire trasero sale de los
difusores superiores en el techo
trasero lateral.
: El aire trasero sale de los
difusores superiores del techo
trasero lateral y de los difusores
inferiores del suelo.
: El aire trasero sale de los
difusores inferiores en el suelo.
D230203ATQ
Control de velocidad del ventilador
trasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando
a la posición 0.
Funcionamiento del sistema
D230501AUN
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
OTQ047095
En el asiento delantero
OTQ047080
En el asiento trasero
