Hyundai H1 TQ 2016 Manual del propietario (in Spanish)

761
Mantenimiento

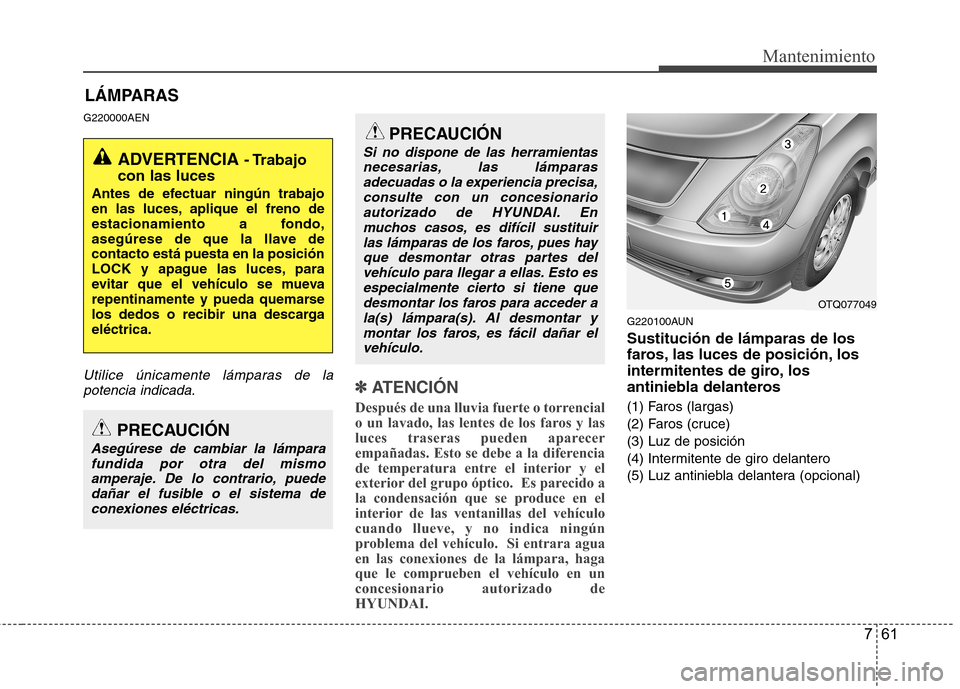

LÁMPARAS
G220000AEN
Utilice únicamente lámparas de la
potencia indicada.✽ ✽

ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara, haga
que le comprueben el vehículo en un
concesionario autorizado de
HYUNDAI.
G220100AUN
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de posición
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.
OTQ077049

Mantenimiento
62 7

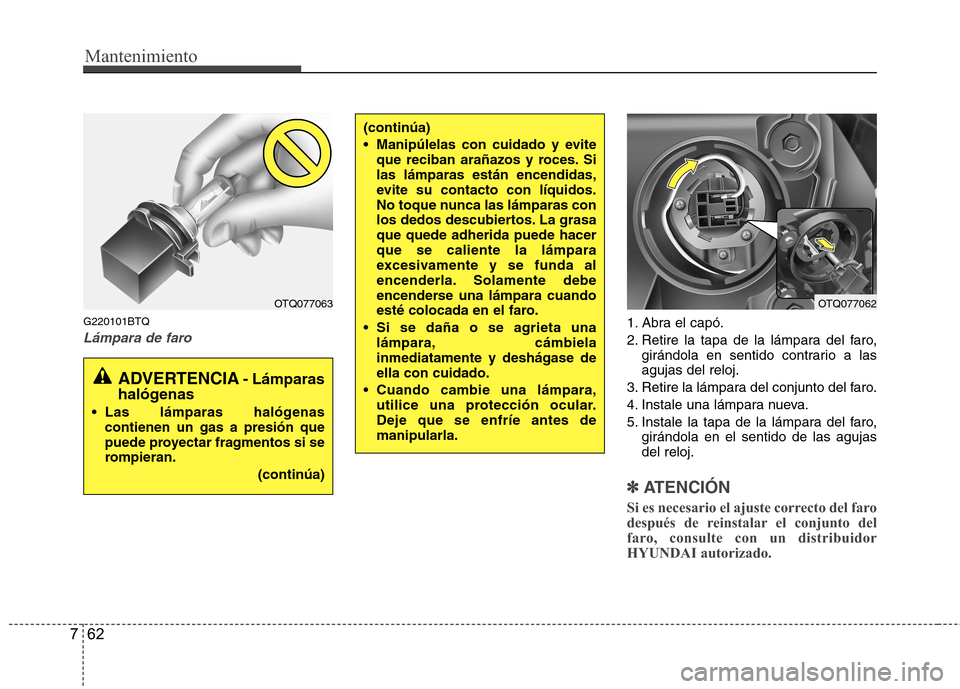

G220101BTQ
Lámpara de faro1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Retire la lámpara del conjunto del faro.
4. Instale una lámpara nueva.
5. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ✽

ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidor
HYUNDAI autorizado.
(continúa)
Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OTQ077063OTQ077062

763
Mantenimiento

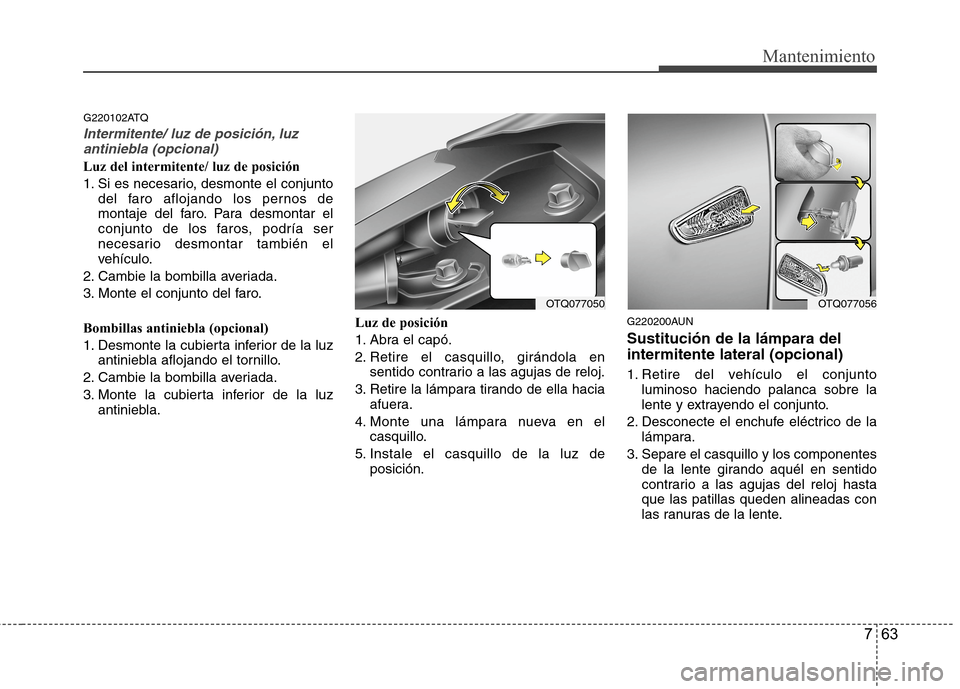

G220102ATQ
Intermitente/ luz de posición, luz
antiniebla (opcional)
Luz del intermitente/ luz de posición
1. Si es necesario, desmonte el conjunto
del faro aflojando los pernos de
montaje del faro. Para desmontar el
conjunto de los faros, podría ser
necesario desmontar también el
vehículo.
2. Cambie la bombilla averiada.
3. Monte el conjunto del faro.
Bombillas antiniebla (opcional)
1. Desmonte la cubierta inferior de la luz
antiniebla aflojando el tornillo.
2. Cambie la bombilla averiada.
3. Monte la cubierta inferior de la luz
antiniebla.Luz de posición
1. Abra el capó.
2. Retire el casquillo, girándola en
sentido contrario a las agujas de reloj.
3. Retire la lámpara tirando de ella hacia
afuera.
4. Monte una lámpara nueva en el
casquillo.
5. Instale el casquillo de la luz de
posición.
G220200AUN
Sustitución de la lámpara del
intermitente lateral (opcional)
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la
lámpara.
3. Separe el casquillo y los componentes
de la lente girando aquél en sentido
contrario a las agujas del reloj hasta
que las patillas queden alineadas con
las ranuras de la lente.
OTQ077056OTQ077050

Mantenimiento
64 7
4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el
casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la
lámpara.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.

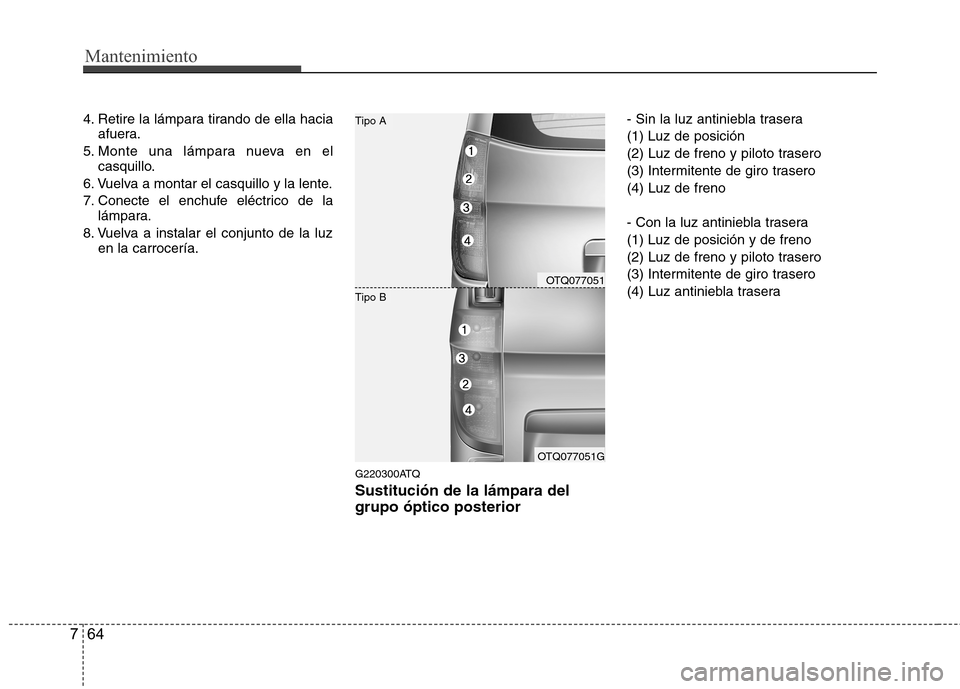

G220300ATQ
Sustitución de la lámpara del
grupo óptico posterior
- Sin la luz antiniebla trasera
(1) Luz de posición
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz de freno
- Con la luz antiniebla trasera
(1) Luz de posición y de freno
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz antiniebla trasera
OTQ077051
OTQ077051G
Tipo B
Tipo A

765
Mantenimiento

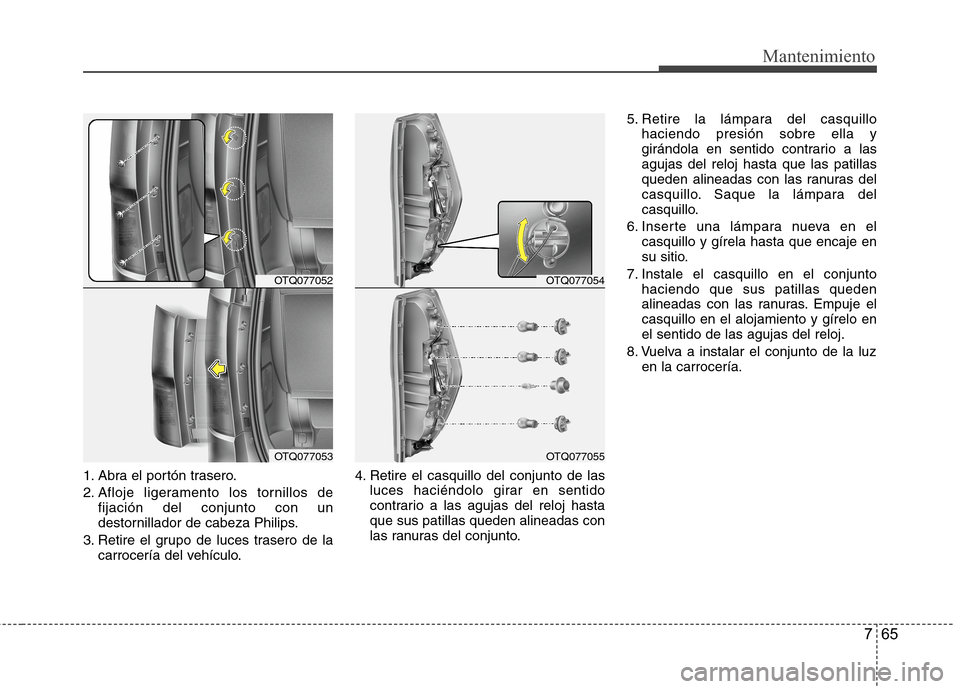

1. Abra el portón trasero.
2. Afloje ligeramento los tornillos de
fijación del conjunto con un
destornillador de cabeza Philips.
3. Retire el grupo de luces trasero de la
carrocería del vehículo.4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
OTQ077052
OTQ077053
OTQ077054
OTQ077055

Mantenimiento
66 7

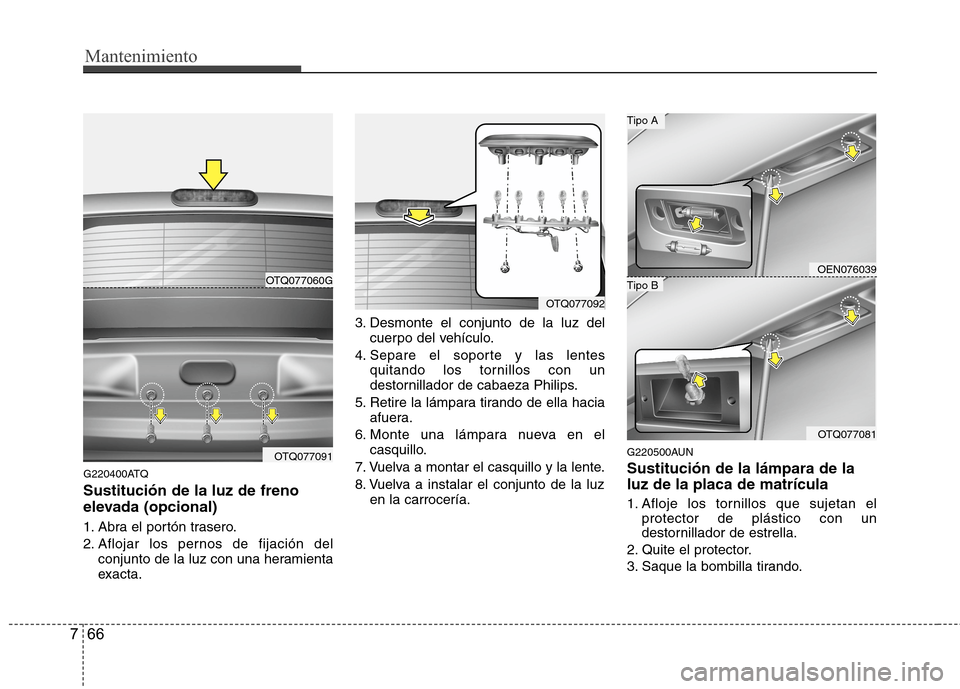

G220400ATQ
Sustitución de la luz de freno
elevada (opcional)
1. Abra el portón trasero.
2. Aflojar los pernos de fijación del
conjunto de la luz con una heramienta
exacta.3. Desmonte el conjunto de la luz del
cuerpo del vehículo.
4. Separe el soporte y las lentes
quitando los tornillos con un
destornillador de cabaeza Philips.
5. Retire la lámpara tirando de ella hacia
afuera.
6. Monte una lámpara nueva en el
casquillo.
7. Vuelva a montar el casquillo y la lente.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
G220500AUN
Sustitución de la lámpara de la
luz de la placa de matrícula
1. Afloje los tornillos que sujetan el
protector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
Tipo B
Tipo A

767
Mantenimiento
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector y
sujételo con los tornillos.

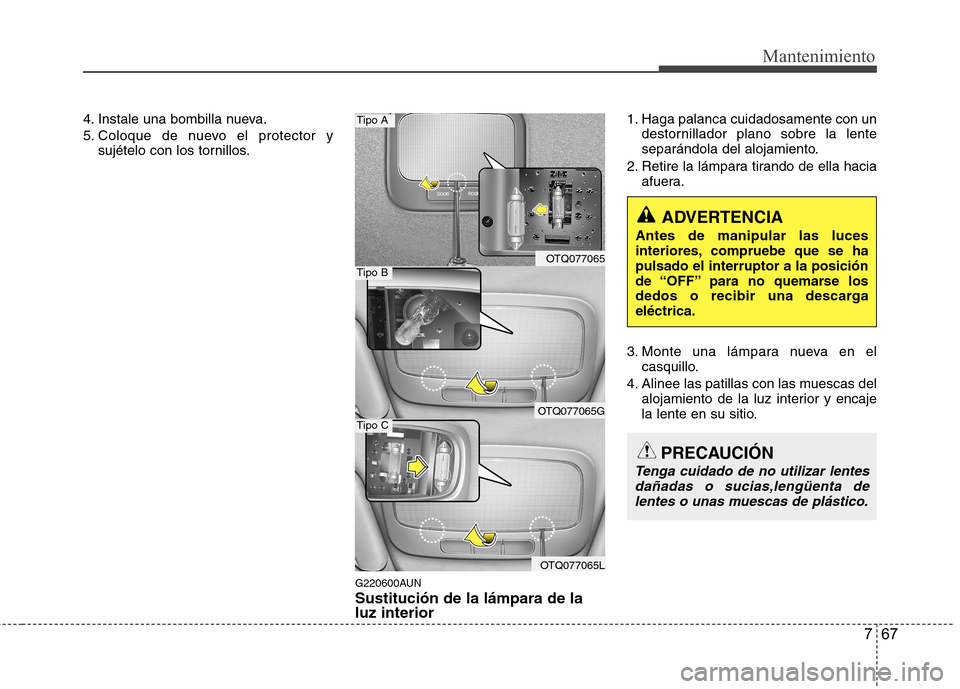

G220600AUN
Sustitución de la lámpara de la
luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
OTQ077065
OTQ077065G
OTQ077065L
Tipo A
Tipo B
Tipo C

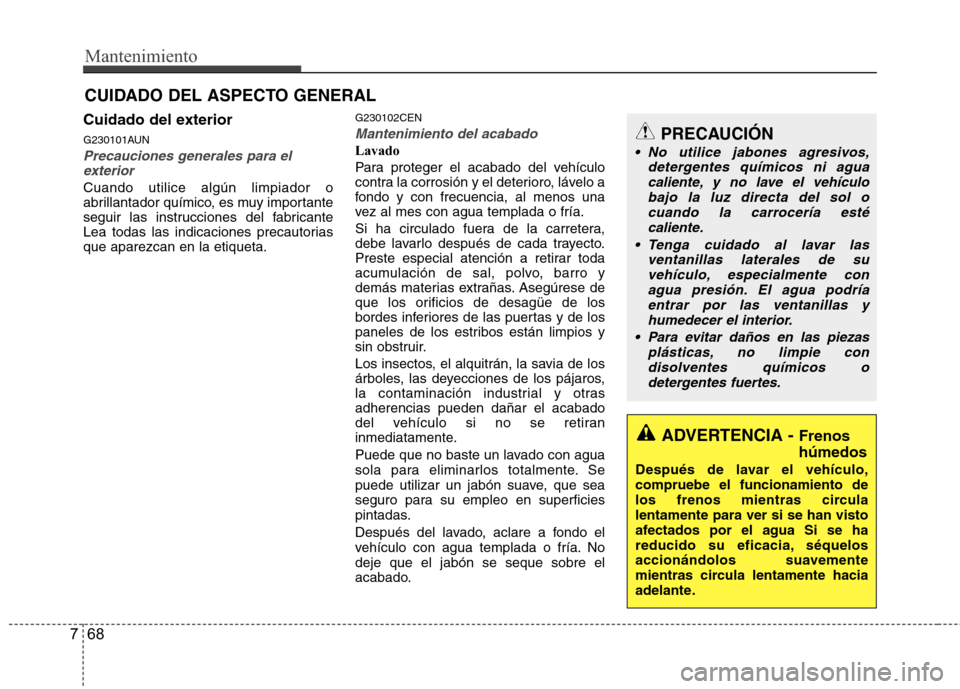

Mantenimiento
68 7
CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
G230101AUN
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
G230102CEN
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
Para evitar daños en las piezas
plásticas, no limpie con
disolventes químicos o
detergentes fuertes.

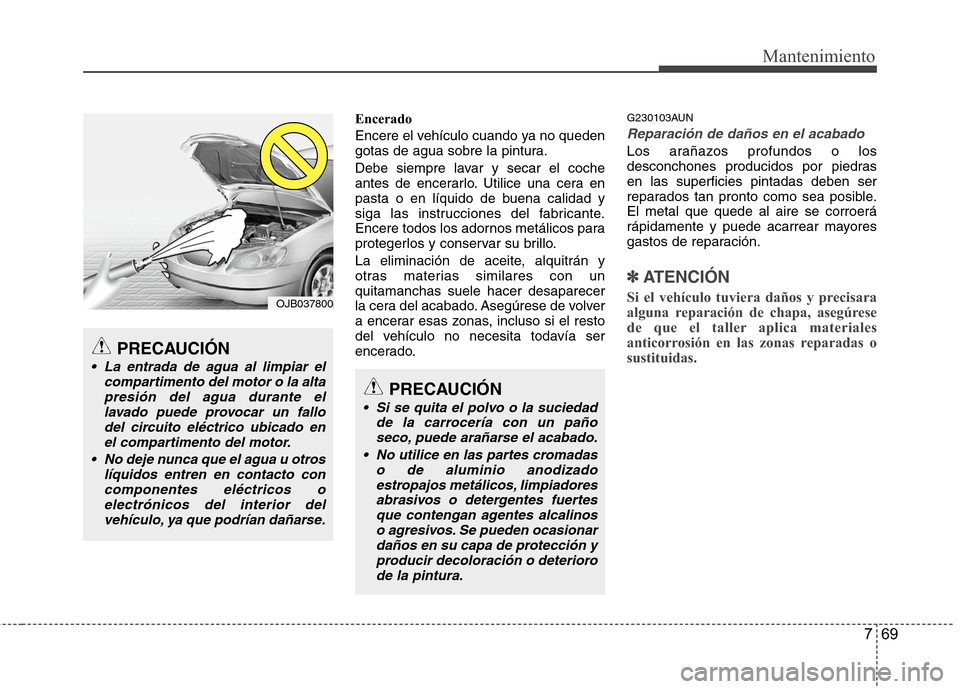

769
Mantenimiento
Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con un
quitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.G230103AUN
Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedras
en las superficies pintadas deben ser
reparados tan pronto como sea posible.
El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽ ✽
ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el acabado.
No utilice en las partes cromadas
o de aluminio anodizado
estropajos metálicos, limpiadores
abrasivos o detergentes fuertes
que contengan agentes alcalinos
o agresivos. Se pueden ocasionar
daños en su capa de protección y
producir decoloración o deterioro
de la pintura.
PRECAUCIÓN
La entrada de agua al limpiar el
compartimento del motor o la alta
presión del agua durante el
lavado puede provocar un fallo
del circuito eléctrico ubicado en
el compartimento del motor.
No deje nunca que el agua u otros
líquidos entren en contacto con
componentes eléctricos o
electrónicos del interior del
vehículo, ya que podrían dañarse.
OJB037800

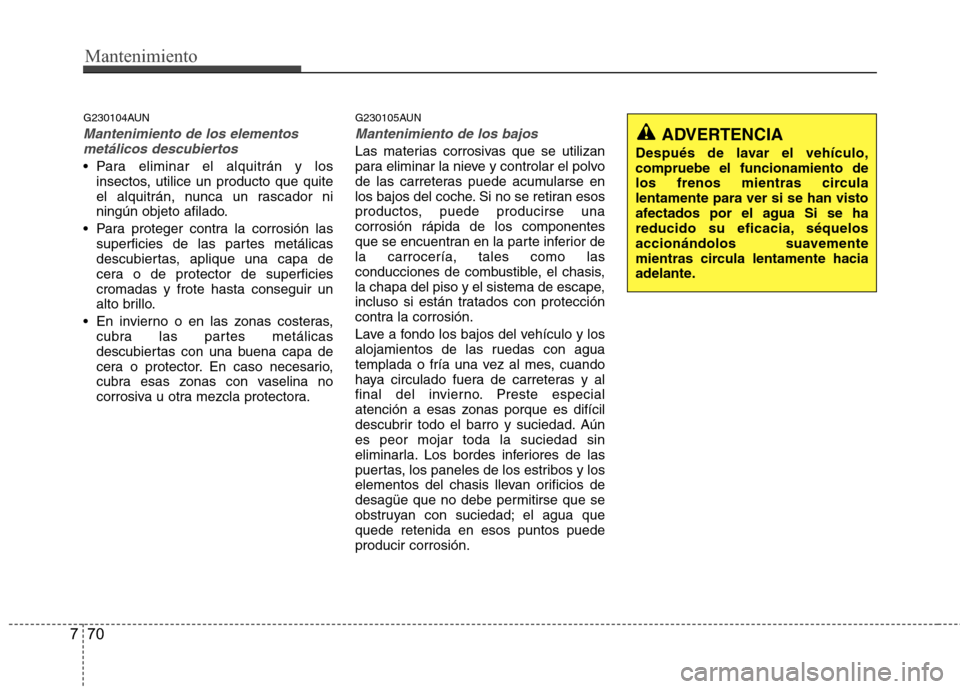

Mantenimiento
70 7
G230104AUN
Mantenimiento de los elementos
metálicos descubiertos
Para eliminar el alquitrán y los
insectos, utilice un producto que quite
el alquitrán, nunca un rascador ni
ningún objeto afilado.
Para proteger contra la corrosión las
superficies de las partes metálicas
descubiertas, aplique una capa de
cera o de protector de superficies
cromadas y frote hasta conseguir un
alto brillo.
En invierno o en las zonas costeras,
cubra las partes metálicas
descubiertas con una buena capa de
cera o protector. En caso necesario,
cubra esas zonas con vaselina no
corrosiva u otra mezcla protectora.
G230105AUN
Mantenimiento de los bajos
Las materias corrosivas que se utilizan
para eliminar la nieve y controlar el polvo
de las carreteras puede acumularse en
los bajos del coche. Si no se retiran esos
productos, puede producirse una
corrosión rápida de los componentes
que se encuentran en la parte inferior de
la carrocería, tales como las
conducciones de combustible, el chasis,
la chapa del piso y el sistema de escape,
incluso si están tratados con protección
contra la corrosión.
Lave a fondo los bajos del vehículo y los
alojamientos de las ruedas con agua
templada o fría una vez al mes, cuando
haya circulado fuera de carreteras y al
final del invierno. Preste especial
atención a esas zonas porque es difícil
descubrir todo el barro y suciedad. Aún
es peor mojar toda la suciedad sin
eliminarla. Los bordes inferiores de las
puertas, los paneles de los estribos y los
elementos del chasis llevan orificios de
desagüe que no debe permitirse que se
obstruyan con suciedad; el agua que
quede retenida en esos puntos puede
producir corrosión.
ADVERTENCIA
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
