Mantenimiento

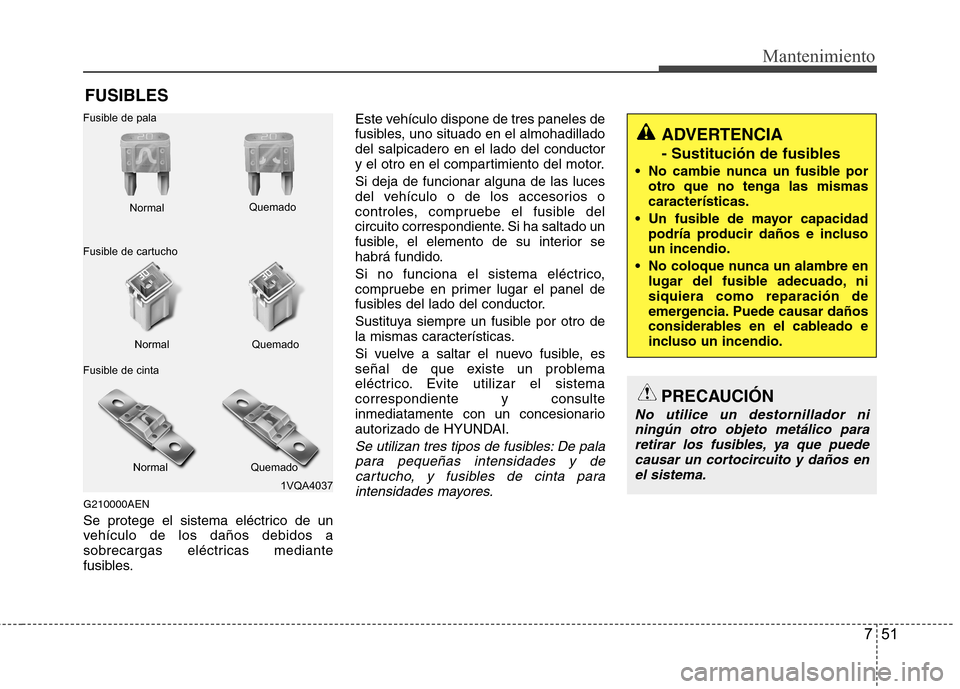

FUSIBLES
G210000AEN
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.Este vehículo dispone de tres paneles de
fusibles, uno situado en el almohadillado
del salpicadero en el lado del conductor
y el otro en el compartimiento del motor.
Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistema
correspondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para
intensidades mayores.
1VQA4037 Normal Normal Fusible de pala
Fusible de cartucho
Fusible de cintaQuemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por
otro que no tenga las mismas
características.
Un fusible de mayor capacidad
podría producir daños e incluso
un incendio.
No coloque nunca un alambre en
lugar del fusible adecuado, ni
siquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para
retirar los fusibles, ya que puede
causar un cortocircuito y daños en
el sistema.

Mantenimiento
52 7
G210100AFD

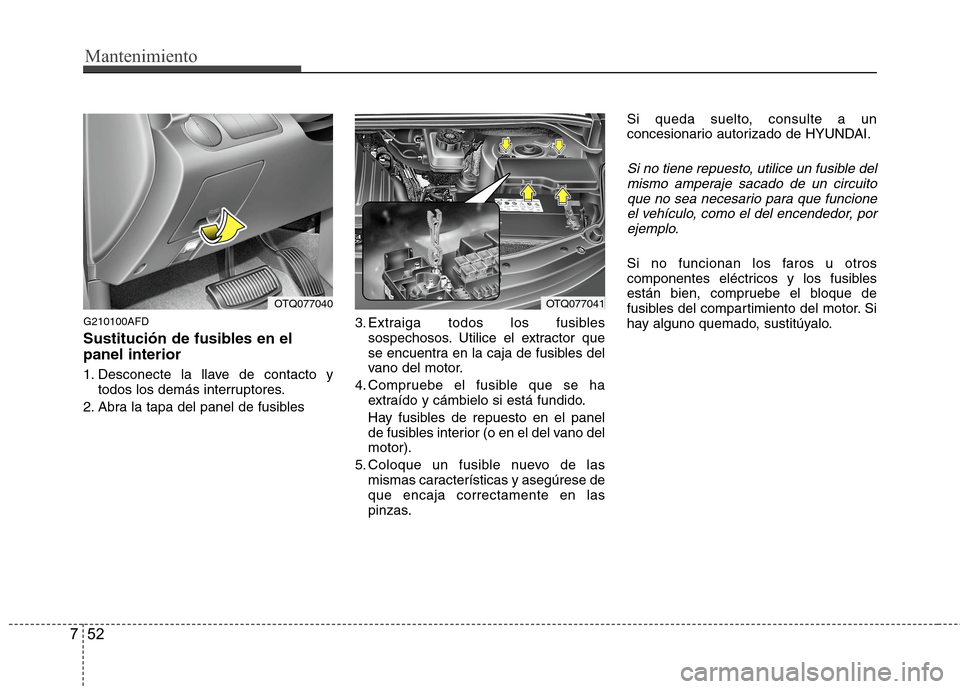

Sustitución de fusibles en el
panel interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
OTQ077041OTQ077040

753
Mantenimiento
G210101AUN

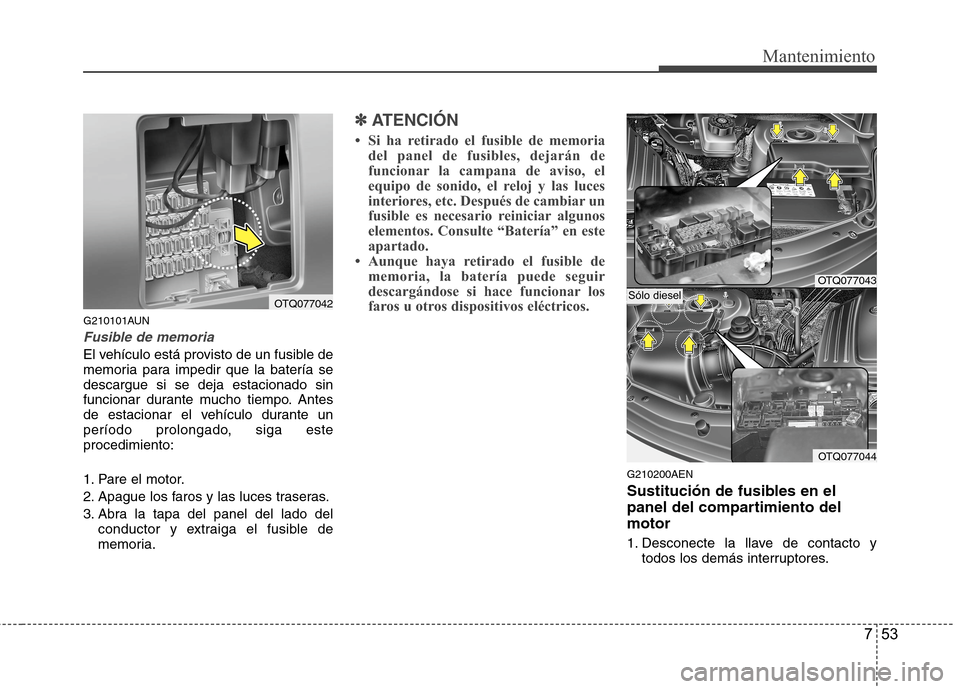

Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería se
descargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga este
procedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria.
✽ ✽

ATENCIÓN
• Si ha retirado el fusible de memoria
del panel de fusibles, dejarán de
funcionar la campana de aviso, el
equipo de sonido, el reloj y las luces
interiores, etc. Después de cambiar un
fusible es necesario reiniciar algunos
elementos. Consulte “Batería” en este
apartado.
• Aunque haya retirado el fusible de
memoria, la batería puede seguir
descargándose si hace funcionar los
faros u otros dispositivos eléctricos.
G210200AEN
Sustitución de fusibles en el
panel del compartimiento del
motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
OTQ077042
OTQ077043
OTQ077044
Sólo diesel

Mantenimiento
54 7

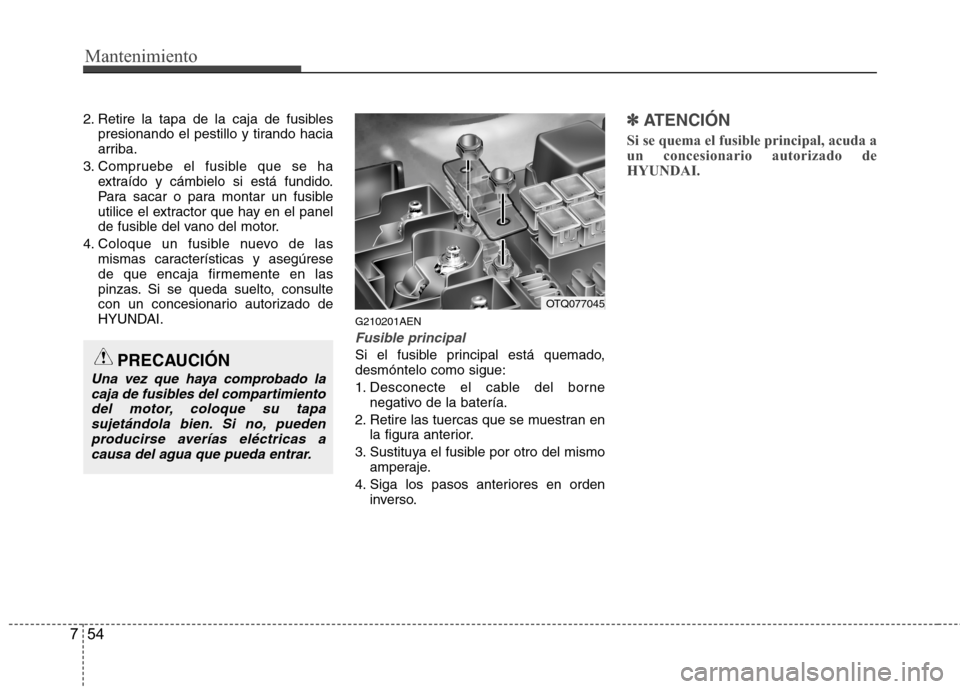

2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.
3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
G210201AEN
Fusible principal
Si el fusible principal está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Retire las tuercas que se muestran en
la figura anterior.
3. Sustituya el fusible por otro del mismo
amperaje.
4. Siga los pasos anteriores en orden
inverso.
✽ ✽

ATENCIÓN
Si se quema el fusible principal, acuda a
un concesionario autorizado de
HYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.
OTQ077045

755
Mantenimiento
✽ ✽

ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
G210300ATQ

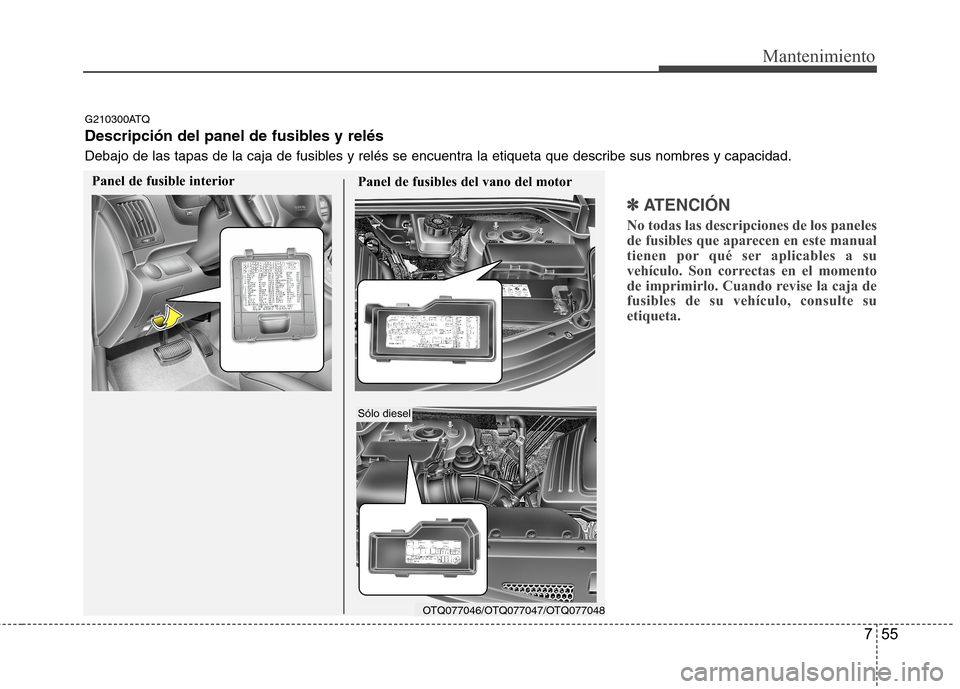

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Panel de fusible interior
Panel de fusibles del vano del motor
OTQ077046/OTQ077047/OTQ077048
Sólo diesel

Mantenimiento
56 7

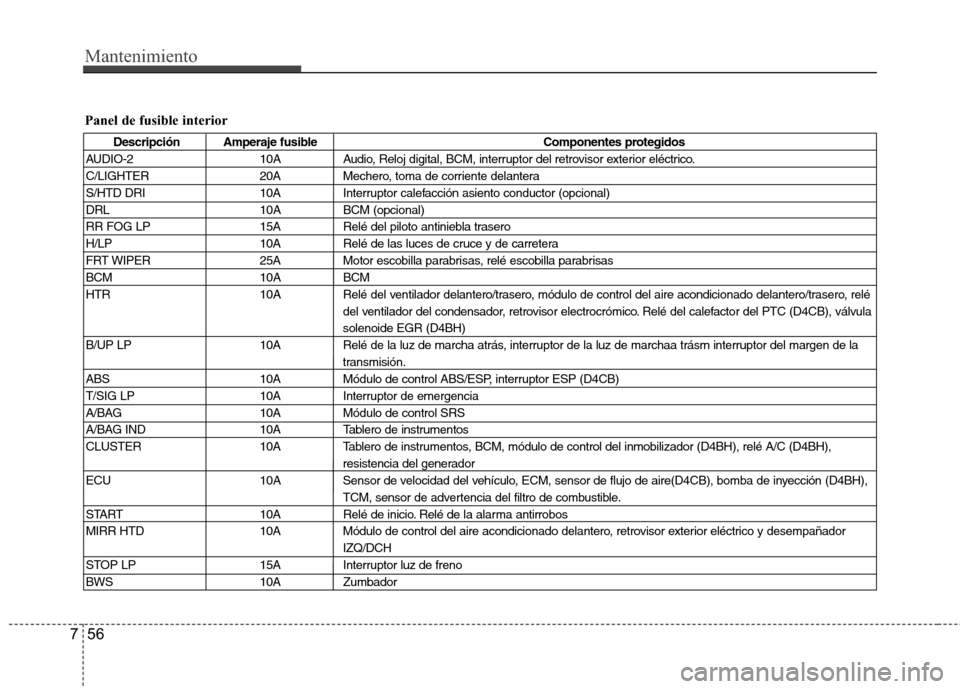

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé
del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvula
solenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la
transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
CLUSTER 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH),
resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH),
TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador
IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador

757
Mantenimiento

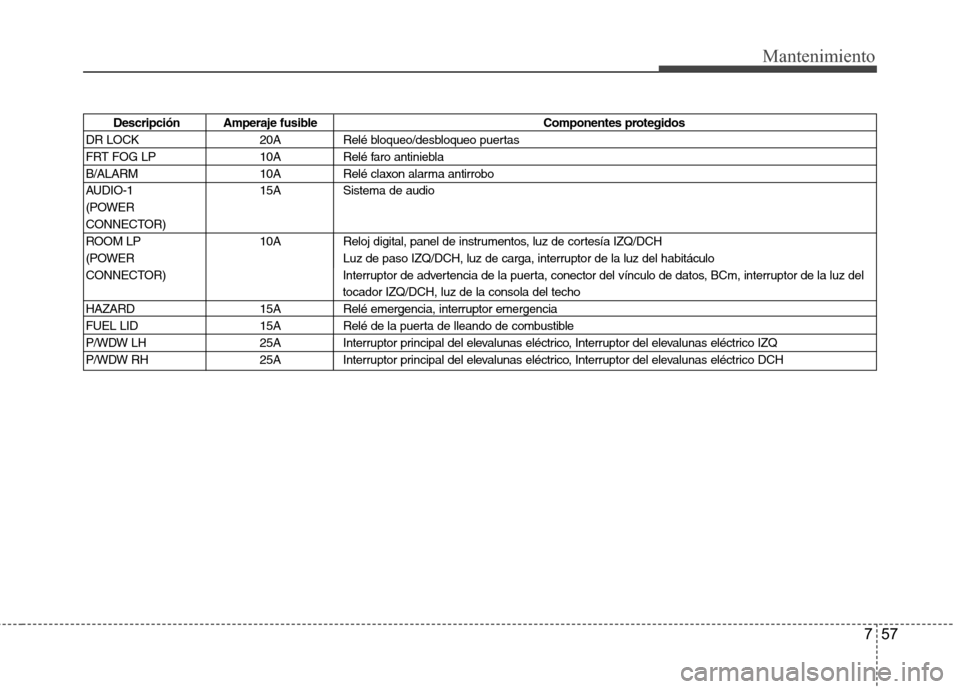

Descripción Amperaje fusible Componentes protegidos
DR LOCK 20A Relé bloqueo/desbloqueo puertas
FRT FOG LP 10A Relé faro antiniebla
B/ALARM 10A Relé claxon alarma antirrobo
AUDIO-1 15A Sistema de audio
(POWER
CONNECTOR)
ROOM LP 10A Reloj digital, panel de instrumentos, luz de cortesía IZQ/DCH
(POWER Luz de paso IZQ/DCH, luz de carga, interruptor de la luz del habitáculo
CONNECTOR) Interruptor de advertencia de la puerta, conector del vínculo de datos, BCm, interruptor de la luz del
tocador IZQ/DCH, luz de la consola del techo
HAZARD 15A Relé emergencia, interruptor emergencia
FUEL LID 15A Relé de la puerta de lleando de combustible
P/WDW LH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico IZQ
P/WDW RH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico DCH

Mantenimiento
58 7

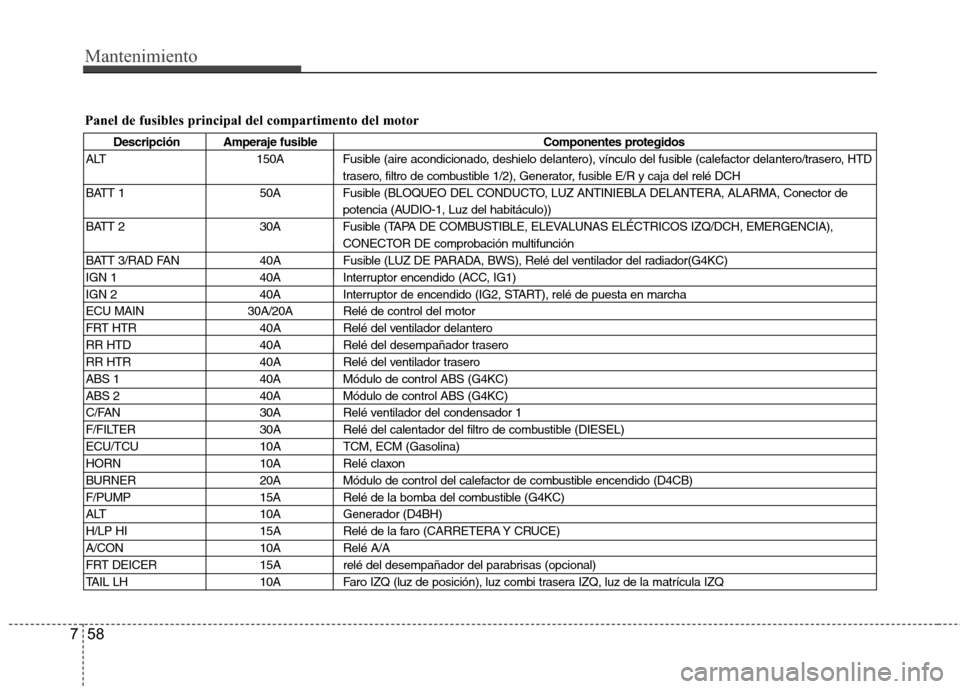

Panel de fusibles principal del compartimento del motor
Descripción Amperaje fusible Componentes protegidos
ALT 150A Fusible (aire acondicionado, deshielo delantero), vínculo del fusible (calefactor delantero/trasero, HTD
trasero, filtro de combustible 1/2), Generator, fusible E/R y caja del relé DCH
BATT 1 50A Fusible (BLOQUEO DEL CONDUCTO, LUZ ANTINIEBLA DELANTERA, ALARMA, Conector de
potencia (AUDIO-1, Luz del habitáculo))
BATT 2 30A Fusible (TAPA DE COMBUSTIBLE, ELEVALUNAS ELÉCTRICOS IZQ/DCH, EMERGENCIA),
CONECTOR DE comprobación multifunción
BATT 3/RAD FAN 40A Fusible (LUZ DE PARADA, BWS), Relé del ventilador del radiador(G4KC)
IGN 1 40A Interruptor encendido (ACC, IG1)
IGN 2 40A Interruptor de encendido (IG2, START), relé de puesta en marcha
ECU MAIN 30A/20A Relé de control del motor
FRT HTR 40A Relé del ventilador delantero
RR HTD 40A Relé del desempañador trasero
RR HTR 40A Relé del ventilador trasero
ABS 1 40A Módulo de control ABS (G4KC)
ABS 2 40A Módulo de control ABS (G4KC)
C/FAN 30A Relé ventilador del condensador 1
F/FILTER 30A Relé del calentador del filtro de combustible (DIESEL)
ECU/TCU 10A TCM, ECM (Gasolina)
HORN 10A Relé claxon
BURNER 20A Módulo de control del calefactor de combustible encendido (D4CB)
F/PUMP 15A Relé de la bomba del combustible (G4KC)
ALT 10A Generador (D4BH)
H/LP HI 15A Relé de la faro (CARRETERA Y CRUCE)
A/CON 10A Relé A/A
FRT DEICER 15A relé del desempañador del parabrisas (opcional)
TAIL LH 10A Faro IZQ (luz de posición), luz combi trasera IZQ, luz de la matrícula IZQ

759
Mantenimiento

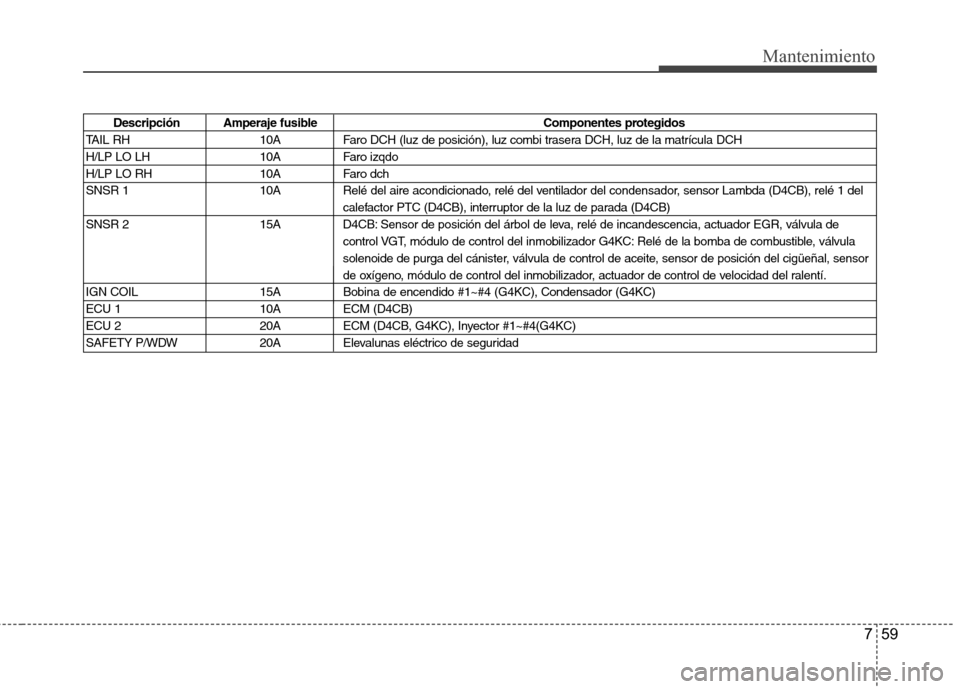

Descripción Amperaje fusible Componentes protegidos
TAIL RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
H/LP LO LH 10A Faro izqdo
H/LP LO RH 10A Faro dch
SNSR 1 10A Relé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del
calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SNSR 2 15A D4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de
control VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula
solenoide de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor
de oxígeno, módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)
SAFETY P/WDW 20A Elevalunas eléctrico de seguridad

Mantenimiento
60 7

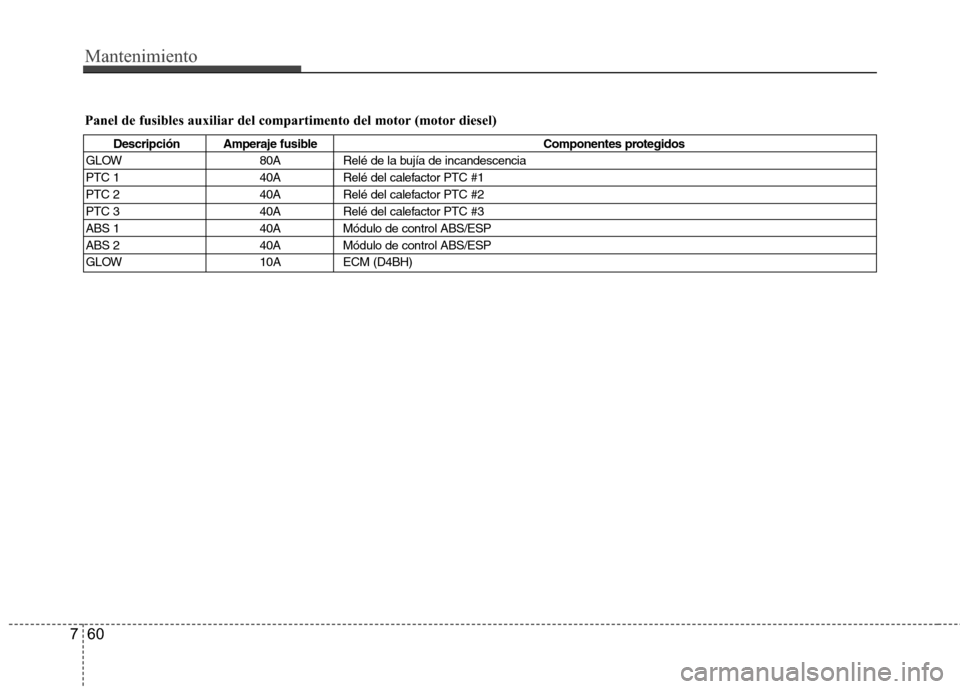

Panel de fusibles auxiliar del compartimento del motor (motor diesel)
Descripción Amperaje fusible Componentes protegidos
GLOW 80A Relé de la bujía de incandescencia
PTC 1 40A Relé del calefactor PTC #1
PTC 2 40A Relé del calefactor PTC #2
PTC 3 40A Relé del calefactor PTC #3
ABS 1 40A Módulo de control ABS/ESP
ABS 2 40A Módulo de control ABS/ESP
GLOW 10A ECM (D4BH)
