Mantenimiento

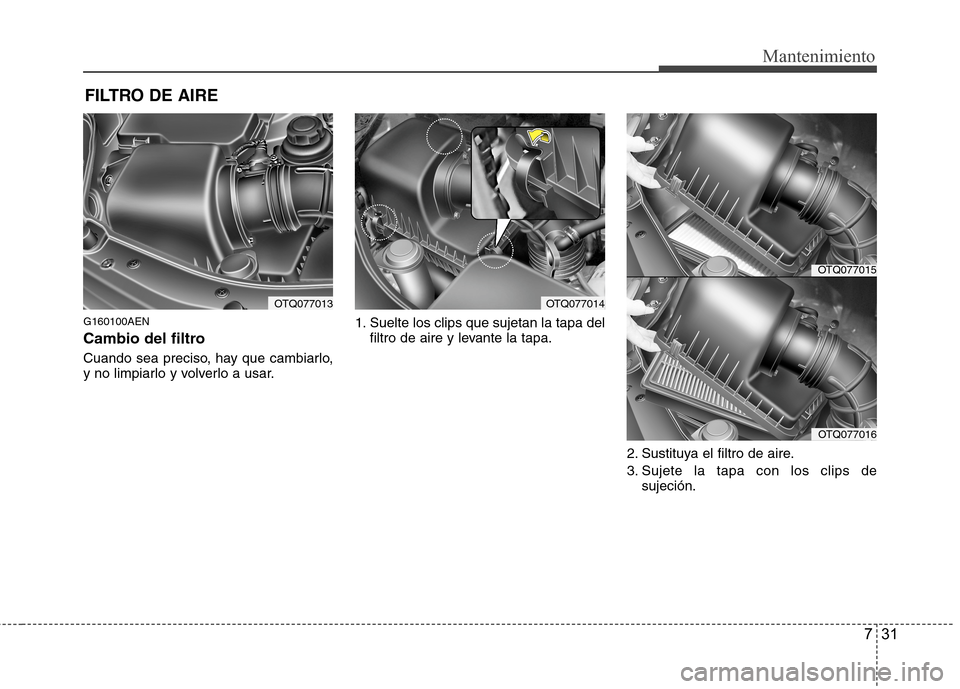

FILTRO DE AIRE
G160100AEN
Cambio del filtro
Cuando sea preciso, hay que cambiarlo,
y no limpiarlo y volverlo a usar.1. Suelte los clips que sujetan la tapa del
filtro de aire y levante la tapa.
2. Sustituya el filtro de aire.
3. Sujete la tapa con los clips de
sujeción.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Mantenimiento
32 7

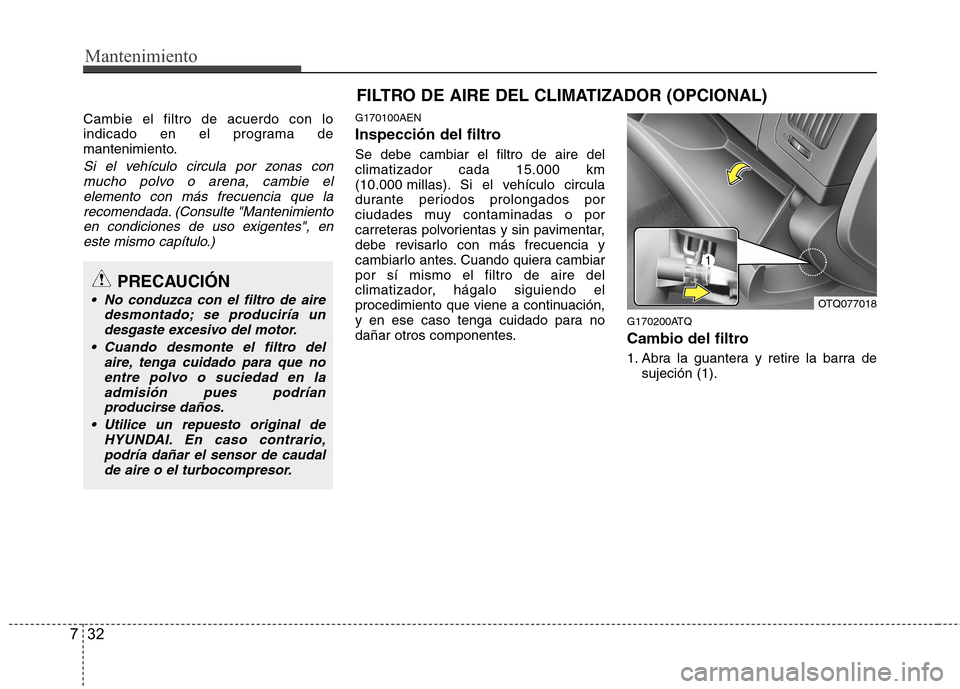

FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el
elemento con más frecuencia que la
recomendada. (Consulte "Mantenimiento
en condiciones de uso exigentes", en
este mismo capítulo.)
G170100AEN
Inspección del filtro
Se debe cambiar el filtro de aire del
climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiar
por sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes.
G170200ATQ
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
Utilice un repuesto original de
HYUNDAI. En caso contrario,
podría dañar el sensor de caudal
de aire o el turbocompresor.OTQ077018

733
Mantenimiento

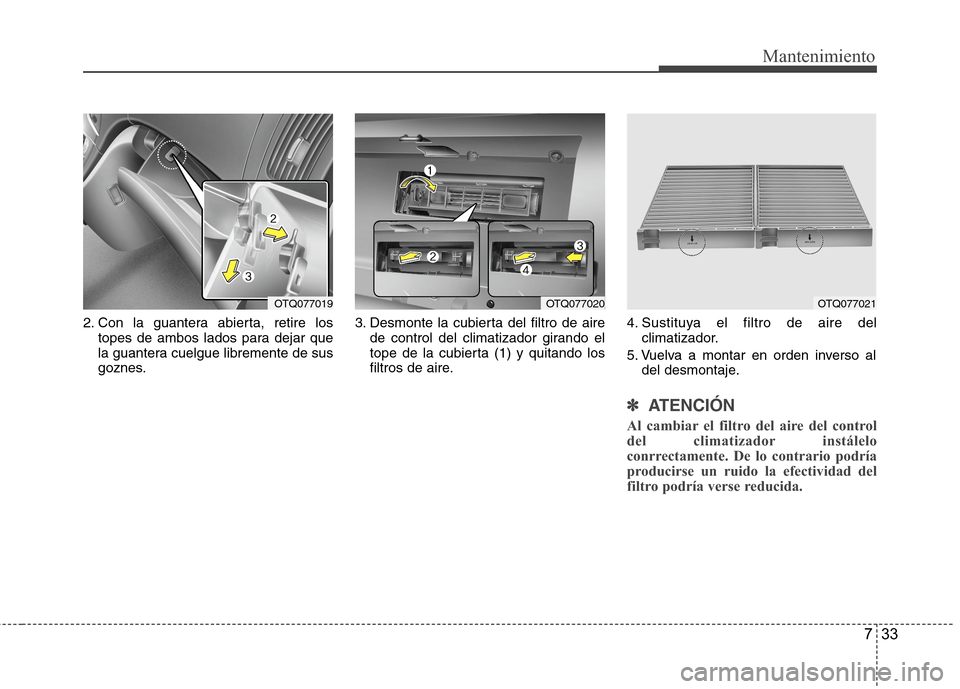

2. Con la guantera abierta, retire los
topes de ambos lados para dejar que
la guantera cuelgue libremente de sus
goznes.3. Desmonte la cubierta del filtro de aire
de control del climatizador girando el
tope de la cubierta (1) y quitando los
filtros de aire.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ✽

ATENCIÓN
Al cambiar el filtro del aire del control
del climatizador instálelo
conrrectamente. De lo contrario podría
producirse un ruido la efectividad del
filtro podría verse reducida.
OTQ077019OTQ077020OTQ077021

Mantenimiento
34 7

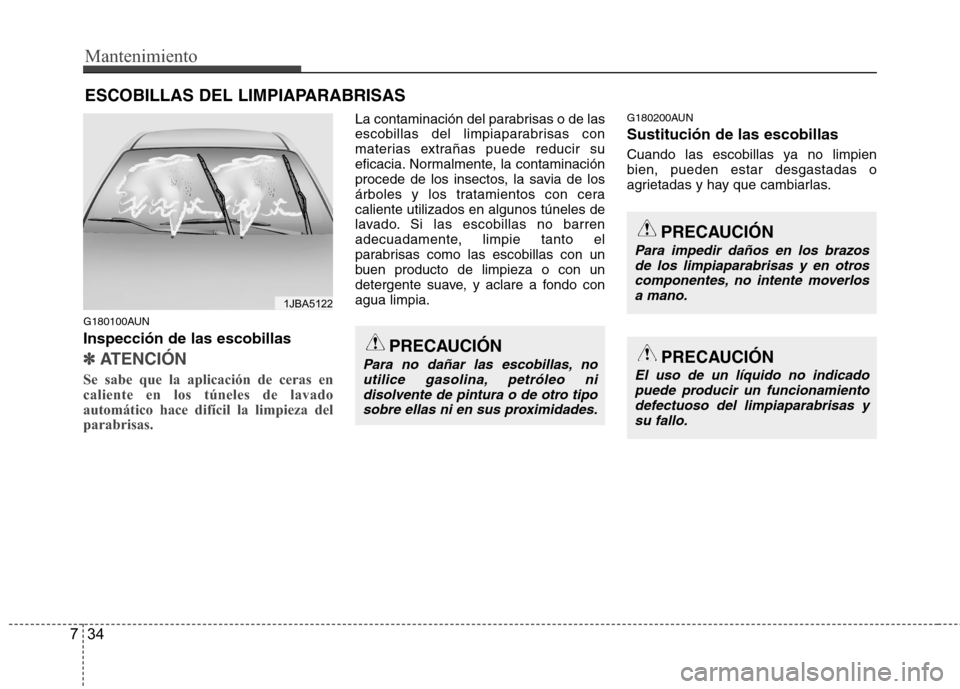

ESCOBILLAS DEL LIMPIAPARABRISAS
G180100AUN
Inspección de las escobillas
✽
✽

ATENCIÓN
Se sabe que la aplicación de ceras en
caliente en los túneles de lavado
automático hace difícil la limpieza del
parabrisas.
La contaminación del parabrisas o de las
escobillas del limpiaparabrisas con
materias extrañas puede reducir su
eficacia. Normalmente, la contaminación
procede de los insectos, la savia de los
árboles y los tratamientos con cera
caliente utilizados en algunos túneles de
lavado. Si las escobillas no barren
adecuadamente, limpie tanto el
parabrisas como las escobillas con un
buen producto de limpieza o con un
detergente suave, y aclare a fondo con
agua limpia.G180200AUN
Sustitución de las escobillas
Cuando las escobillas ya no limpien
bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
1JBA5122
PRECAUCIÓN
Para no dañar las escobillas, no
utilice gasolina, petróleo ni
disolvente de pintura o de otro tipo
sobre ellas ni en sus proximidades.
PRECAUCIÓN
Para impedir daños en los brazos
de los limpiaparabrisas y en otros
componentes, no intente moverlos
a mano.
PRECAUCIÓN
El uso de un líquido no indicado
puede producir un funcionamiento
defectuoso del limpiaparabrisas y
su fallo.

735
Mantenimiento

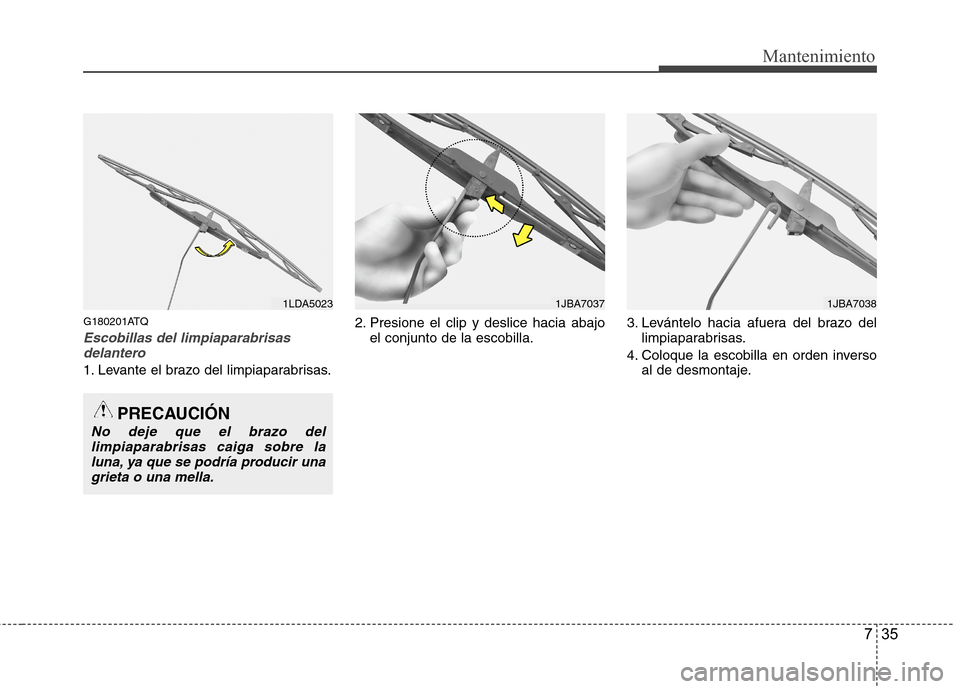

G180201ATQ
Escobillas del limpiaparabrisas
delantero
1. Levante el brazo del limpiaparabrisas.2. Presione el clip y deslice hacia abajo
el conjunto de la escobilla.3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA50231JBA70381JBA7037

Mantenimiento
36 7
G180202AFD

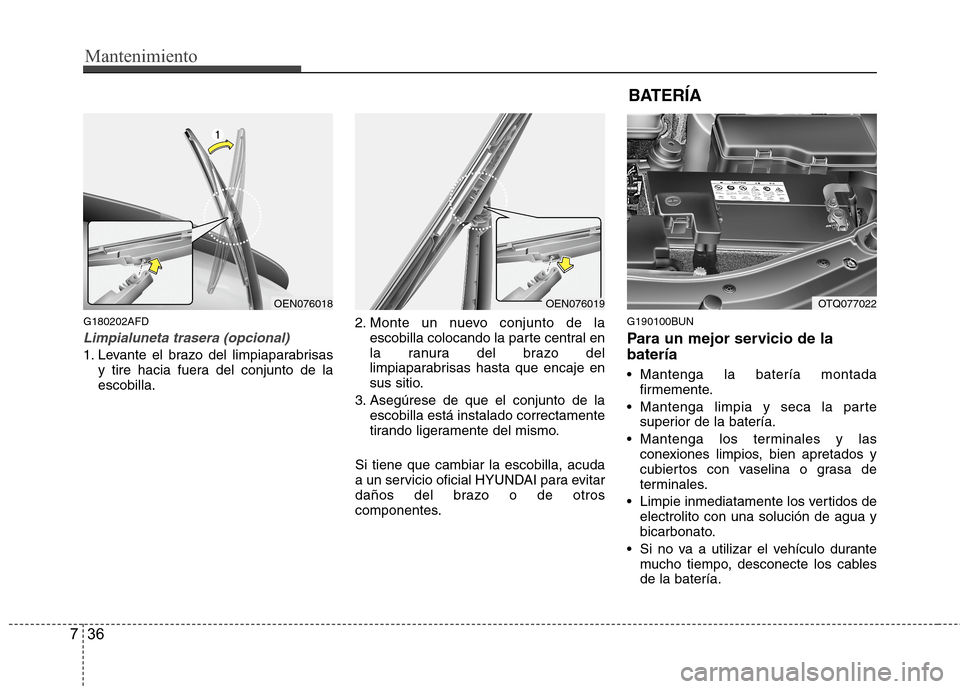

Limpialuneta trasera (opcional)
1. Levante el brazo del limpiaparabrisas
y tire hacia fuera del conjunto de la
escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Si tiene que cambiar la escobilla, acuda
a un servicio oficial HYUNDAI para evitar
daños del brazo o de otros
componentes.
G190100BUN
Para un mejor servicio de la
batería
Mantenga la batería montada
firmemente.
Mantenga limpia y seca la parte
superior de la batería.
Mantenga los terminales y las
conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
Limpie inmediatamente los vertidos de
electrolito con una solución de agua y
bicarbonato.
Si no va a utilizar el vehículo durante
mucho tiempo, desconecte los cables
de la batería.
OEN076018OEN076019
BATERÍA
OTQ077022

737
Mantenimiento

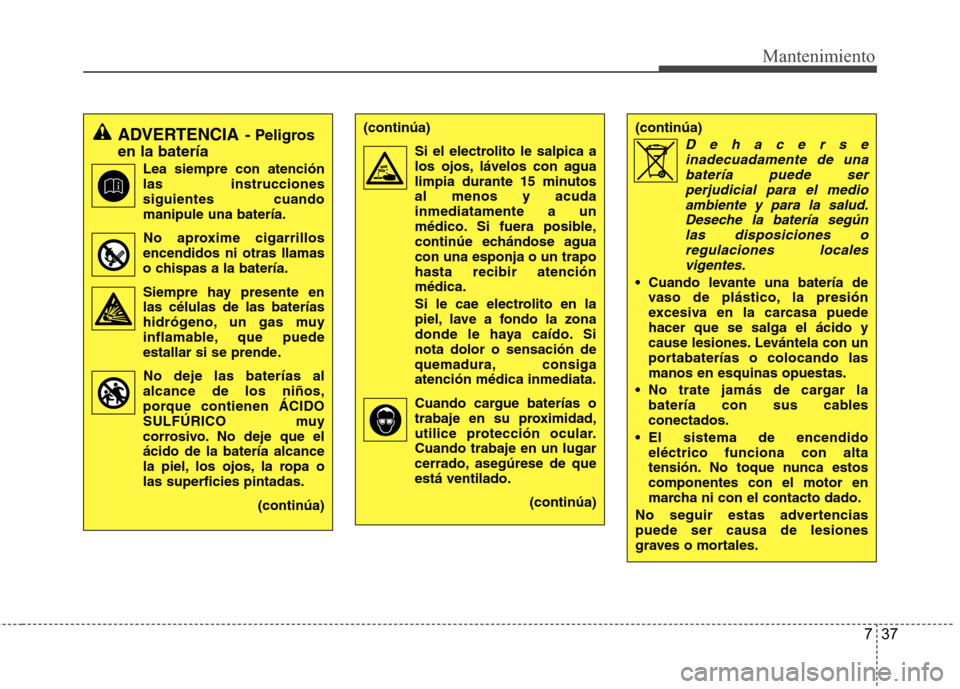

ADVERTENCIA- Peligros
en la batería
Lea siempre con atención
las instrucciones
siguientes cuando
manipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que el
ácido de la batería alcance
la piel, los ojos, la ropa o
las superficies pintadas.
(continúa)
(continúa)
Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutos
al menos y acuda
inmediatamente a un
médico. Si fuera posible,
continúe echándose agua
con una esponja o un trapo
hasta recibir atención
médica.
Si le cae electrolito en la
piel, lave a fondo la zona
donde le haya caído. Si
nota dolor o sensación de
quemadura, consiga
atención médica inmediata.
Cuando cargue baterías o
trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de que
está ventilado.
(continúa)(continúa)
Dehacerse
inadecuadamente de una
batería puede ser
perjudicial para el medio
ambiente y para la salud.
Deseche la batería según
las disposiciones o
regulaciones locales
vigentes.
Cuando levante una batería de
vaso de plástico, la presión
excesiva en la carcasa puede
hacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando las
manos en esquinas opuestas.
No trate jamás de cargar la
batería con sus cables
conectados.
El sistema de encendido
eléctrico funciona con alta
tensión. No toque nunca estos
componentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertencias
puede ser causa de lesiones
graves o mortales.

Mantenimiento
38 7

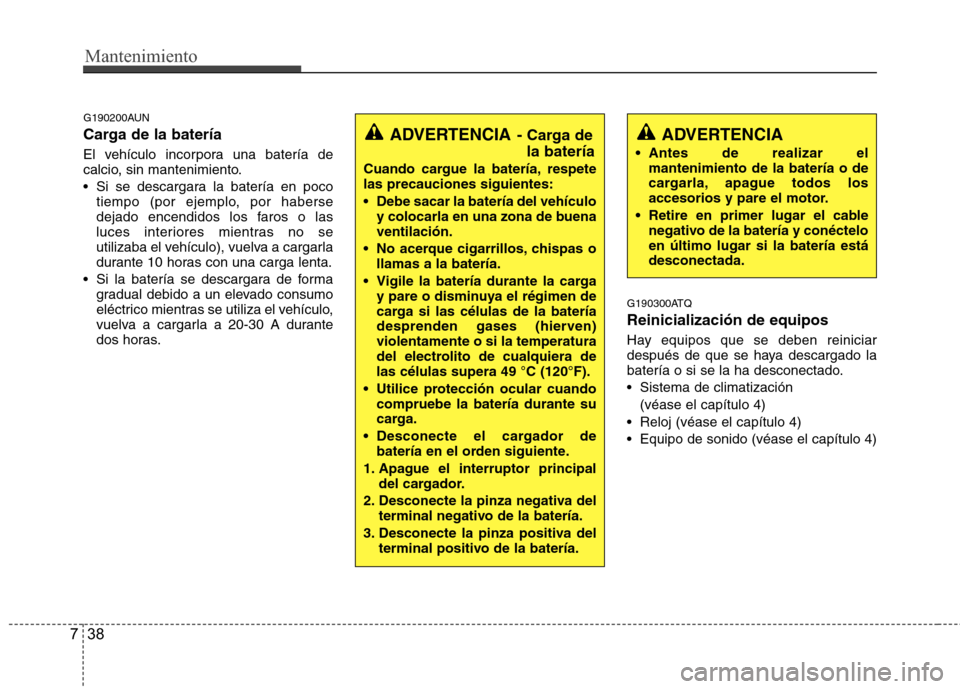

G190200AUN
Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
Si se descargara la batería en poco
tiempo (por ejemplo, por haberse
dejado encendidos los faros o las
luces interiores mientras no se
utilizaba el vehículo), vuelva a cargarla
durante 10 horas con una carga lenta.
Si la batería se descargara de forma
gradual debido a un elevado consumo
eléctrico mientras se utiliza el vehículo,
vuelva a cargarla a 20-30 A durante
dos horas.
G190300ATQ
Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
Sistema de climatización
(véase el capítulo 4)
Reloj (véase el capítulo 4)
Equipo de sonido (véase el capítulo 4)
ADVERTENCIA- Carga de
la batería
Cuando cargue la batería, respete
las precauciones siguientes:
Debe sacar la batería del vehículo
y colocarla en una zona de buena
ventilación.
No acerque cigarrillos, chispas o
llamas a la batería.
Vigile la batería durante la carga
y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)
violentamente o si la temperatura
del electrolito de cualquiera de
las células supera 49 °C (120°F).
Utilice protección ocular cuando
compruebe la batería durante su
carga.
Desconecte el cargador de
batería en el orden siguiente.
1. Apague el interruptor principal
del cargador.
2. Desconecte la pinza negativa del
terminal negativo de la batería.
3. Desconecte la pinza positiva del
terminal positivo de la batería.
ADVERTENCIA
Antes de realizar el
mantenimiento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
Retire en primer lugar el cable
negativo de la batería y conéctelo
en último lugar si la batería está
desconectada.

739
Mantenimiento

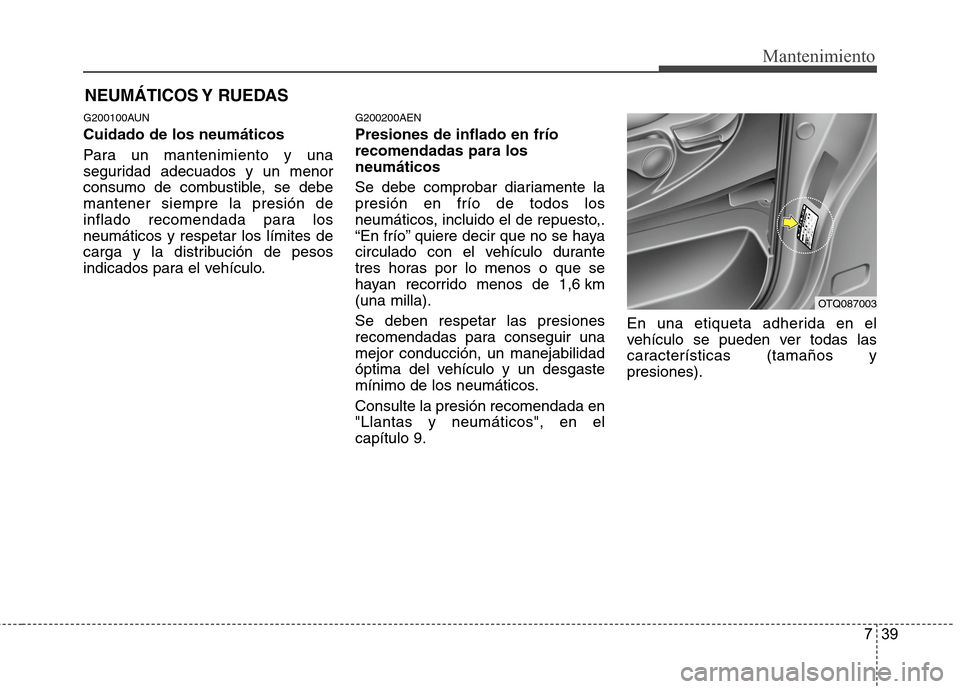

NEUMÁTICOS Y RUEDAS
G200100AUN
Cuidado de los neumáticos
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debe
mantener siempre la presión de
inflado recomendada para los
neumáticos y respetar los límites de
carga y la distribución de pesos
indicados para el vehículo.
G200200AEN
Presiones de inflado en frío
recomendadas para los
neumáticos
Se debe comprobar diariamente la
presión en frío de todos los
neumáticos, incluido el de repuesto,.
“En frío” quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km
(una milla).
Se deben respetar las presiones
recomendadas para conseguir una
mejor conducción, un manejabilidad
óptima del vehículo y un desgaste
mínimo de los neumáticos.
Consulte la presión recomendada en
"Llantas y neumáticos", en el
capítulo 9.En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños y
presiones).
OTQ087003

Mantenimiento
40 7

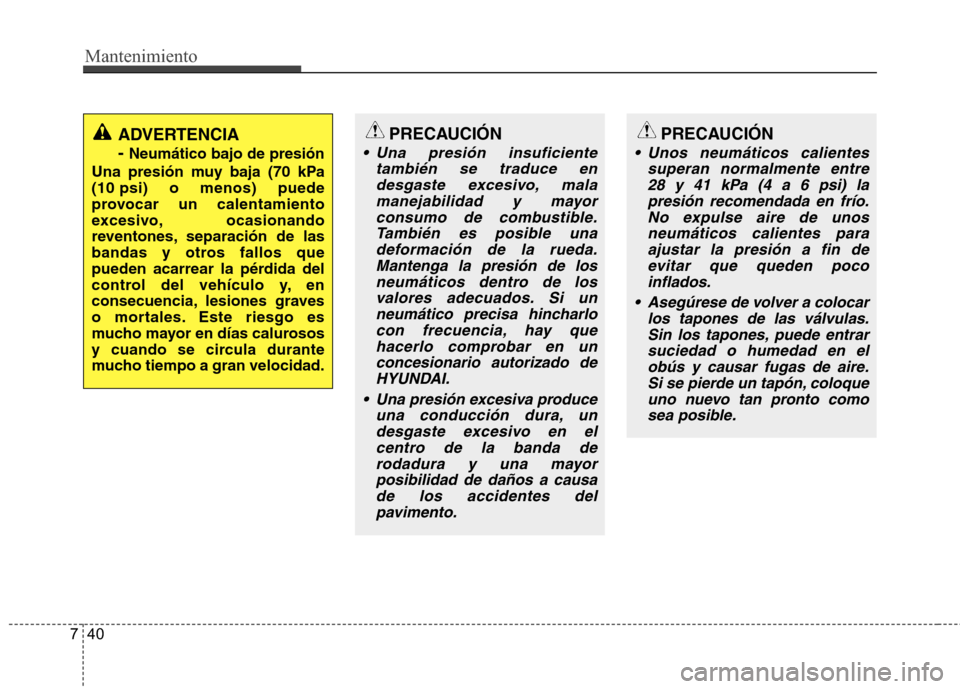

PRECAUCIÓN
Una presión insuficiente
también se traduce en
desgaste excesivo, mala
manejabilidad y mayor
consumo de combustible.
También es posible una
deformación de la rueda.
Mantenga la presión de los
neumáticos dentro de los
valores adecuados. Si un
neumático precisa hincharlo
con frecuencia, hay que
hacerlo comprobar en un
concesionario autorizado de
HYUNDAI.
Una presión excesiva produce
una conducción dura, un
desgaste excesivo en el
centro de la banda de
rodadura y una mayor
posibilidad de daños a causa
de los accidentes del
pavimento.
PRECAUCIÓN
Unos neumáticos calientes
superan normalmente entre
28 y 41 kPa (4 a 6 psi) la
presión recomendada en frío.
No expulse aire de unos
neumáticos calientes para
ajustar la presión a fin de
evitar que queden poco
inflados.
Asegúrese de volver a colocar
los tapones de las válvulas.
Sin los tapones, puede entrar
suciedad o humedad en el
obús y causar fugas de aire.
Si se pierde un tapón, coloque
uno nuevo tan pronto como
sea posible.
ADVERTENCIA
-
Neumático bajo de presión
Una presión muy baja (70 kPa
(10 psi) o menos) puede
provocar un calentamiento
excesivo, ocasionando
reventones, separación de las
bandas y otros fallos que
pueden acarrear la pérdida del
control del vehículo y, en
consecuencia, lesiones graves
o mortales. Este riesgo es
mucho mayor en días calurosos
y cuando se circula durante
mucho tiempo a gran velocidad.
