Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)

3-48
안전 장치
0측면 에어백
▶사이드 에어백
사이드 에어백은 앞좌석 바깥쪽에 내장되어
있습니다. 에어백 작동 조건에 해당하면 탑승
자의 측면을 보호하기 위하여 작동합니다.
•사이드 에어백 작동 조건
- 측면 충돌
- 전복 사고
•사이드 에어백 장착 차량의 좌석에는 어
떠한 커버도 씌우지 마십시오.
사이드 에어백이 팽창하는 것을 방해할
수 있습니다.
•좌석 측면에 무리한 힘을 가하거나 좌석
을 변형시키지 마시고, 또한 좌석에 장
식물 등의 추가 부착물을 장착하지 마십
시오. 그렇지 않을 경우, 예기치 못한 에
어백 오작동으로 인해 상해를 입을 수
있습니다.
•좌석 및 좌석 커버에 손상이 있을 경우
사이드 에어백 장착 차량임을 알리고 자
사 직영 서비스센터 또는 블루핸즈에서
수리 및 교체를 받으십시오.
•사이드 에어백 라벨 등 좌석에 부착된
라벨의 벌어진 틈으로 어떤 물건도 집어
넣지 마십시오. 에어백 팽창시 예기치
못한 에어백 전개로 다칠 수 있습니다.
경 고
▶커튼 에어백
커튼 에어백은 양쪽 도어 위쪽의 천정 끝에
내장되어 있습니다. 에어백 작동 조건이 되면
앞좌석과 뒷좌석 도어 쪽 탑승자의 머리를 보
호하기 위하여 작동합니다.
•커튼 에어백 작동 조건
- 측면 충돌
- 전복 사고
OAE036041OAE036041
OAE036042OAE036042
OAE036038OAE036038
OAE036037OAE036037
00앞좌석앞좌석

3-49
안전 장치
3
•커튼 에어백의 최대 효과를 얻으려면 운
전자 및 동승석 탑승자와 뒷좌석 도어
쪽 탑승자는 반드시 안전벨트를 단단히
착용하고 똑바로 앉아 있으십시오. 특
히, 어린이는 적절한 보조 좌석에 앉히
십시오.
•커튼 에어백이 장착된 뒷좌석 도어 쪽
에 어린이를 앉힐 때는 반드시 어린이
보조 좌석을 도어 쪽에 닿지 않게 가능
한 안쪽으로 단단히 고정시켜 장착한
후 사용하십시오. 팽창하는 커튼 에어백
에 충격을 받아 심하게 다치거나 사망
할 수 있습니다.
위의 주의사항을 따르지 않을 경우 사고가
났을 때 탑승자가 다치거나 사망할 수 있습
니다.
경 고측면 에어백(사이드 및 커튼 에어백)은 측면 충
돌 시에 작동하나 측면 충돌이 아니라도 충격이
측면 충돌 센서에 전달될 때는 측면 에어백(사이
드 및 커튼 에어백)이 작동할 수 있습니다.
또한, 전복 센서가 장착된 차량은 전복 사고 시에
작동하나 전복 사고가 아니라도 전복 센서에서
전복상황으로 인식할 때는 측면 에어백(사이드
및 커튼 에어백)이 작동할 수 있습니다.
•측면 에어백(사이드 및 커튼 에어백)이
장착된 좌석에 앉았을 때는 도어에 머리
나 몸을 기대거나 팔을 올려놓거나 창
문 밖으로 손을 내밀지 마십시오.
또한 도어와 탑승자 사이에 어떠한 물건
도 놓아 두지 마십시오.
경 고
ODH033070ODH033070
0 충돌 시에 왜 에어백이 작동하지 않았을
까요?(에어백의 작동, 비작동 조건)
에어백으로 보호를 받을 수 없는 사고 유형이 많
습니다. 후면 충격, 충돌 사고 시의 2, 3차 충격,
저속 충격 등과 같이 충돌 센서에 영향을 미치지
않는 충격이 가해질 때는 에어백이 작동하지 않
을 수 있습니다.
•에어백 장치의 어떤 부품도 임의로 분해
하거나 수리하지 마십시오. 반드시 자사
직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
위의 주의사항을 따르지 않을 경우 사고가
났을 때 탑승자가 심하게 다치거나 사망할
수 있습니다.
경 고

3-50
안전 장치
▶에어백 충돌 센서
1. 에어백 제어 모듈/전복 센서
2. 정면 충돌 센서
앞 범퍼의 안쪽 하단부에 위치합니다.
3. 측면 충돌 센서
앞 도어에 내장되어 있습니다.
4. 측면 충돌 센서
B-필라에 내장되어 있습니다.
OAEE036044OAEE036044
OAEE036005OAEE036005
OAEE036006OAEE036006OAE036046OAE036046OAE036047OAE036047

3-51
안전 장치
3

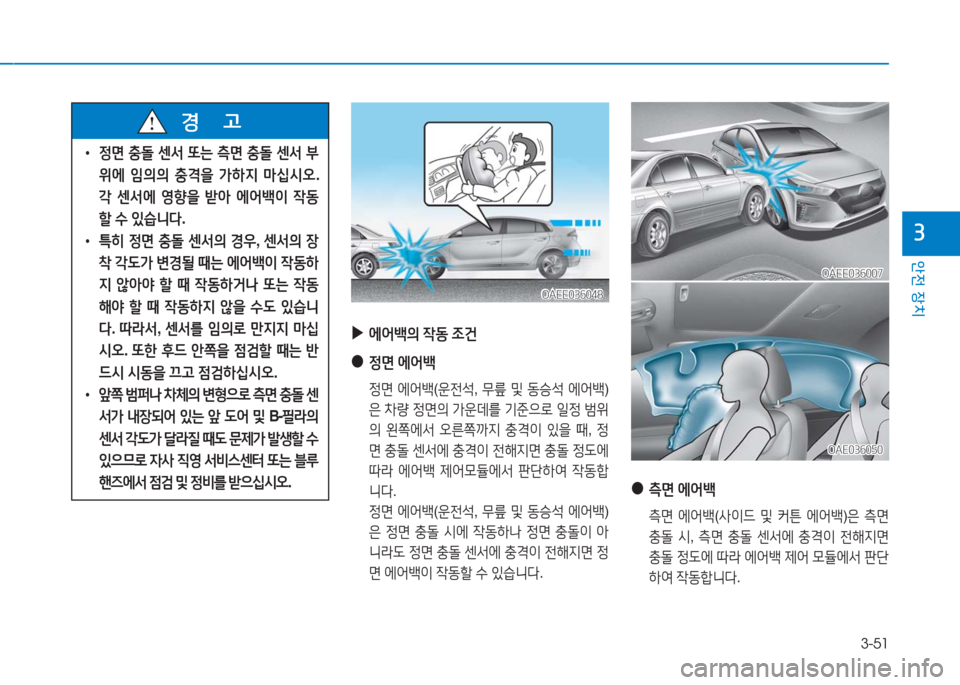

▶에어백의 작동 조건
●정면 에어백
정면 에어백(운전석, 무릎 및 동승석 에어백)
은 차량 정면의 가운데를 기준으로 일정 범위
의 왼쪽에서 오른쪽까지 충격이 있을 때, 정
면 충돌 센서에 충격이 전해지면 충돌 정도에
따라 에어백 제어모듈에서 판단하여 작동합
니다.
정면 에어백(운전석, 무릎 및 동승석 에어백)
은 정면 충돌 시에 작동하나 정면 충돌이 아
니라도 정면 충돌 센서에 충격이 전해지면 정
면 에어백이 작동할 수 있습니다.
●측면 에어백
측면 에어백(사이드 및 커튼 에어백)은 측면
충돌 시, 측면 충돌 센서에 충격이 전해지면
충돌 정도에 따라 에어백 제어 모듈에서 판단
하여 작동합니다.
OAEE036048OAEE036048
OAE036050OAE036050
OAEE036007OAEE036007
•정면 충돌 센서 또는 측면 충돌 센서 부
위에 임의의 충격을 가하지 마십시오.
각 센서에 영향을 받아 에어백이 작동
할 수 있습니다.
•특히 정면 충돌 센서의 경우, 센서의 장
착 각도가 변경될 때는 에어백이 작동하
지 않아야 할 때 작동하거나 또는 작동
해야 할 때 작동하지 않을 수도 있습니
다. 따라서, 센서를 임의로 만지지 마십
시오. 또한 후드 안쪽을 점검할 때는 반
드시 시동을 끄고 점검하십시오.
•앞쪽 범퍼나 차체의 변형으로 측면 충돌 센
서가 내장되어 있는 앞 도어 및 B-필라의
센서 각도가 달라질 때도 문제가 발생할 수
있으므로 자사 직영 서비스센터 또는 블루
핸즈에서 점검 및 정비를 받으십시오.
경 고

3-52
안전 장치
또한, 전복 센서 장착 차량은 전복 사고시 전
복 센서가 전복 상황을 감지하면 측면 에어백
이 작동합니다.
측면 에어백(사이드 및 커튼 에어백)은 측면
충돌 또는 전복 사고 시에 작동하나 측면충돌
또는 전복 사고가 아니라도 충격이 측면충돌
센서에 전달될 때 또는 전복 센서에서 전복
상황으로 인식할 때는 측면 에어백이 작동할
수 있습니다.
즉, 사면 충돌이나 추돌 시, 버스 또는 트럭의
범퍼 밑으로 차량의 앞부분이 들어가게 되는
충돌이나 추돌 시, 전주와의 충돌 시에도 정
면 및 측면 에어백이 작동될 수 있으므로 안
전 운전하십시오.
비포장도로나 보도블럭 같은 돌출된 도로나
평지 도로에서도 돌출부에 의해 하체 충격이
전해지면 에어백이 작동할 수 있습니다.
돌출부가 있는 도로에서는 반드시 서행하십
시오.
▶에어백의 비작동 조건
● 안전벨트로 탑승자를 보호할 수 있는 경미
한 사고 충격
에어백이 작동해도 탑승자 보호를 위해 적절
한 도움이 되지 않으며, 오히려 에어백 작동
으로 2차 피해(가벼운 찰과상, 안경 파손, 화
상 등)가 나서 심하게 다칠 수 있으므로 에어
백이 작동하지 않을 수 있습니다.
OAEE036051OAEE036051
● 후방 추돌이나 충돌 사고
충돌반력에 의해 탑승자는 좌석 등받이 쪽으
로움직이게 됩니다. 이 때 에어백이 탑승자
보호를 위한 효과를 낼 수 없기 때문에 작동
하지 않을 수 있습니다.
OAEE036052OAEE036052

3-53
안전 장치
3

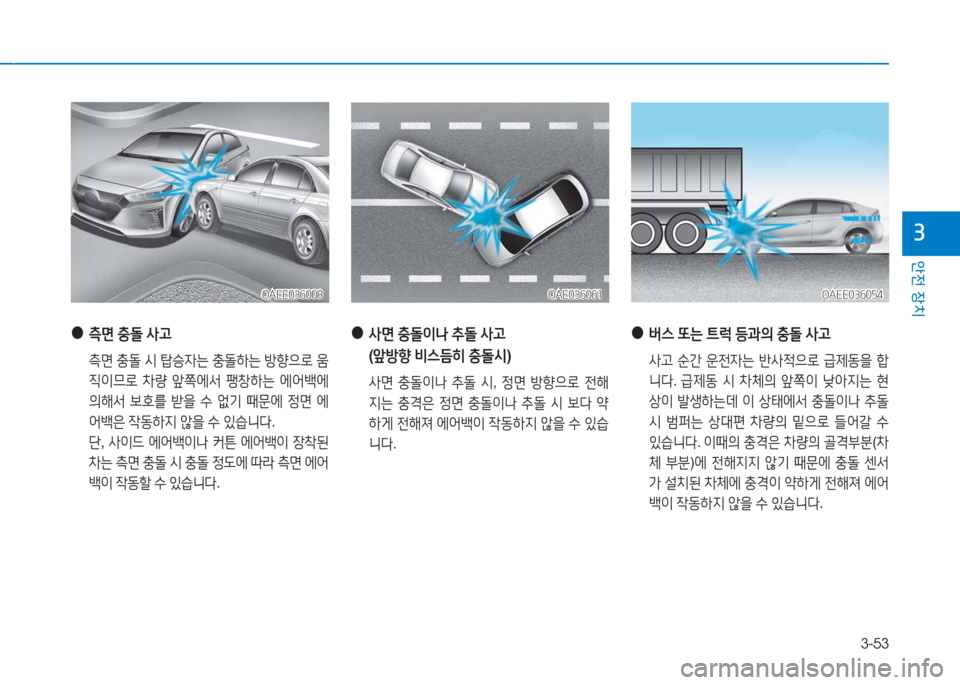

● 버스 또는 트럭 등과의 충돌 사고
사고 순간 운전자는 반사적으로 급제동을 합
니다. 급제동 시 차체의 앞쪽이 낮아지는 현
상이 발생하는데 이 상태에서 충돌이나 추돌
시 범퍼는 상대편 차량의 밑으로 들어갈 수
있습니다. 이때의 충격은 차량의 골격부분(차
체 부분)에 전해지지 않기 때문에 충돌 센서
가 설치된 차체에 충격이 약하게 전해져 에어
백이 작동하지 않을 수 있습니다.
OAEE036054OAEE036054
● 측면 충돌 사고
측면 충돌 시 탑승자는 충돌하는 방향으로 움
직이므로 차량 앞쪽에서 팽창하는 에어백에
의해서 보호를 받을 수 없기 때문에 정면 에
어백은 작동하지 않을 수 있습니다.
단, 사이드 에어백이나 커튼 에어백이 장착된
차는 측면 충돌 시 충돌 정도에 따라 측면 에어
백이 작동할 수 있습니다.
● 사면 충돌이나 추돌 사고
(앞방향 비스듬히 충돌시)
사면 충돌이나 추돌 시, 정면 방향으로 전해
지는 충격은 정면 충돌이나 추돌 시 보다 약
하게 전해져 에어백이 작동하지 않을 수 있습
니다.
OAEE036008OAEE036008OAE036061OAE036061

3-54
안전 장치
● 전복, 구름 등의 사고
전복이나 구름 등의 사고 시 정면 에어백은
작동하지 않습니다.
단, 측면 에어백이 장착된 차량은 측면 충돌
로 차가 전복되었을 경우, 측면 에어백이 작
동할 수도 있으며, 전복 센서가 장착된 차량
은 차가 전복되었을 경우, 에어백 제어 모듈
내의 전복 센서 감지를 통하여 측면 에어백이
작동할 수 있습니다.
● 전주나 나무 등과의 충돌 사고
전봇대나 나무 같은 기둥형 물체에 충돌할 경
우 에어백 센서에 기준 범위의 충격량이 전해
지지 않으면 에어백이 작동하지 않을 수 있습
니다.
OAE036055OAE036055OAEE036009OAEE036009
0에어백 정비
보조 구속 장치는 사용자가 정비할 수 있는 부품
이 없습니다. 다음과 같은 상황에서는 장치의 점
검을 받아야 합니다.
•에어백이 작동하였다면 에어백은 반드시 교
체하여야 합니다. 에어백을 사용자가 분리하
려 하거나 버리려고 하지 마십시오. 이는 반
드시 자사 직영 서비스센터 또는 블루핸즈에
서 점검 및 정비를 받으십시오.
•에어백 경고등이 켜져 이상이 있다고 신호를
발생하면 가능한 빨리 에어백 장치를 점검 받
으십시오. 그렇지 않으면, 필요로 할 때 에어
백이 작동하지 않을 수 있습니다.

3-55
안전 장치
3
▶차를 수리할 때, 폐차할 때
• 스티어링 휠 주위, 크러쉬 패드, 중앙 콘솔
및 천정 부근의 수리, 카 오디오 등의 장착
및 차량 전면부의 판금이나 도장을 하는
경우는 에어백 장치에 영향을 미칠 수 있
으므로 반드시 자사 직영 서비스센터 또
는 블루핸즈에 상담하십시오.
• 수리를 위해 자사 직영 서비스센터 또는
블루핸즈에 차를 인도할 경우는 에어백
장착 차량인 것을 설명하고 취급설명서를
차내에 보관해 놓으십시오.
• 에어백 장치 내에는 폭발성 화학 물질이
들어 있으므로 폐차하는 경우에는 자사
직영 서비스센터 또는 블루핸즈에 상담하
십시오.
•차량 특성에 영향을 미치는 개조를 한
경우에는 에어백 성능에 영향을 미칠
수 있습니다.
•스티어링 휠이나 좌석, 에어백 장치 및
크래쉬패드, 필라트림, 루프트림 등 주
변의 어떠한 부품도 개조하지 마십시오.
개조하면 장치가 작동을 하지 않을 수
도 있습니다.
•장치의 부품이나 배선을 임의로 작업하
지 마십시오. 블랙박스 등의 용품 설치
시 배선이 에어백 기본 성능에 영향을
미칠 수 있으며, 에어백이 의도하지 않
게 작동하여 탑승자가 다칠 수도 있습니
다. 또한 그러한 작업으로 인해 충돌 상
황에서 에어백이 작동하지 않게 될 수
도 있습니다.
경 고
•에어백(보조 구속 장치) 장치에 관한 어
떠한 작업 예컨대, 분리, 장착, 수리 또는
스티어링 휠이나 에어백 장착 부위의 어
떤 작업이라도 반드시 자사 직영 서비스
센터 또는 블루핸즈에서 이루어져야 합
니다. 부적절한 에어백의 취급은 사고 시
심각한 부상을 입을 수있습니다.
•차량의 용접 시에는 에어백 모듈의 각
컨넥터 및 배터리의 「-」 단자를 분리하
십시오. 분리하지 않을 경우, 용접 시 과
전압으로 인해 에어백 모듈이 손상되어
오작동과 사고를 일으킬 수 있습니다.
차량의 용접이 필요한 경우에는 자사 직
영 서비스센터 또는 블루핸즈에 의뢰하
십시오.
경 고

3-56
안전 장치
0에어백 경고 라벨
에어백의 위험을 상기시켜 주고자 에어백 경고 라벨이 부착되어 있습니다. 운전 전에 반드시 주의 사항을 숙지하십시오.
OAEE036010/OAE036060/OAEE036013OAEE036010/OAE036060/OAEE036013
