Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: Ioniq Electric, Model: Hyundai Ioniq Electric 2016Pages: 879, PDF Size: 41.28 MB
Page 1 of 879
활용 가이드
※ 운전자의 편의를 위해 새로 적용된 신기술, 신시스템을 쉽고 빠르게 살펴볼 수 있도록 제작된 가이드입니다.
※ 위 기능은 차량의 사양에 따라 차등 적용됩니다.
전기자동차 개요 .............................................................................2
전기자동차(Electric Vehicle) 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
전기자동차 특징 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
배터리에 대한 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
전기자동차의 주요 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
전기자동차의 주요 장치 .....................................................................3
구동용(고전압) 배터리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
구동용(고전압) 배터리 (리튬이온 폴리머) ...........................................4
EV 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
EV 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
전기자동차 충전 종류 ....................................................................10
충전에 대한 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
충전 시간에 대한 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
충전방법의 종류 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
전기자동차 충전 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
충전 상태에 대한 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
충전커넥터 잠금 ...........................................................................13
충전커넥터 AUTO/LOCK 모드 .........................................................13
예약 충전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
예약 충전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
전기자동차 충전시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
충전시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
전기자동차 충전 (완속 충전) .........................................................17
완속 충전방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
전기자동차 충전 (급속 충전) .........................................................23
급속 충전방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
전기자동차 충전 (휴대용 충전) ......................................................27
휴대용 충전방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
전기자동차 주행 ...........................................................................37
차량 시동 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
차량 정지 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
가상엔진 사운드 시스템 ...................................................................38
주행가능거리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
주행가능거리 향상을 위한 운행 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
에코 가이드(ECO GUIDE) ..............................................................40
구동용 배터리 충전량 표시계............................................................40
LCD 표시창 경고문 (충전 관련) ........................................................41
경고등 및 표시등 (전기차 관련) ........................................................45
전기자동차 안전 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
차량 사고 및 화재 발생 시 응급조치 ..................................................47
전기자동차 기타 주의 사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
서비스 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
Page 2 of 879
2
전기자동차(Electric Vehicle) 개요 전기자동차 특징
1. 구동용 (고전압) 배터리에 충전된 전기를 이
용하여 주행을 하게 되므로 가솔린등의 연료
보급이 필요 없으며 배기 가스를 배출하지 않
아 대기오염을 방지합니다.
2. 고성능 모터가 적용되어 엔진 장착차량 대비 주
행 중 소음과 진동이 없으며 매우 조용합니다.
3. 감속하거나 내리막길 주행시에 회생 제동 브
레이크가 작동되어 구동용(고전압) 배터리를
충전합니다. 이는 에너지손실을 최소화 하여
주행가능거리를 늘여줍니다.
4. 배터리 잔량 부족 시 완속 충전과 급속 충전
및 비상충전이 가능합니다. (상세 내용은 “전
기자동차 충전 종류”를 참고하십시오.)
전기자동차는 배터리와 전기모터를 사용하여 구
동되는 자동차 입니다. 일반 자동차는 내연기관
을 이용하여 가솔린등의 연료를 사용하는데 비
해, 전기자동차는 구동용 (고전압) 배터리에 충
전된 전기를 사용하여 모터로 구동되기 때문에
연료의 보급이 필요 없고 배기가스를 배출하지
않는 친환경 자동차입니다.
알아두기
회생 제동 브레이크 기능이란?
차량 감속 및 제동 시 전기 모터를 사용, 운
동 에너지를 전기 에너지로 변환시켜 구동
용 배터리를 충전하는 기능입니다.
(감속 시 회전 반대방향으로 토크를 인가
하여 제동력 발생 및 전기 에너지 생성)
배터리에 대한 정보
•본 차량에는 모터 및 에어컨을 작동시키는 구
동용(고전압) 배터리와 조명, 와이퍼, 오디오
등을 작동시키는 보조 배터리(12V)로 구성되
어 있습니다.
•보조 배터리는 (주행 가능) 표시등이 켜진
상태 또는 구동용(고전압) 배터리가 충전되는
경우에 자동적으로 충전이 됩니다.
전기자동차 개요
Page 3 of 879
3

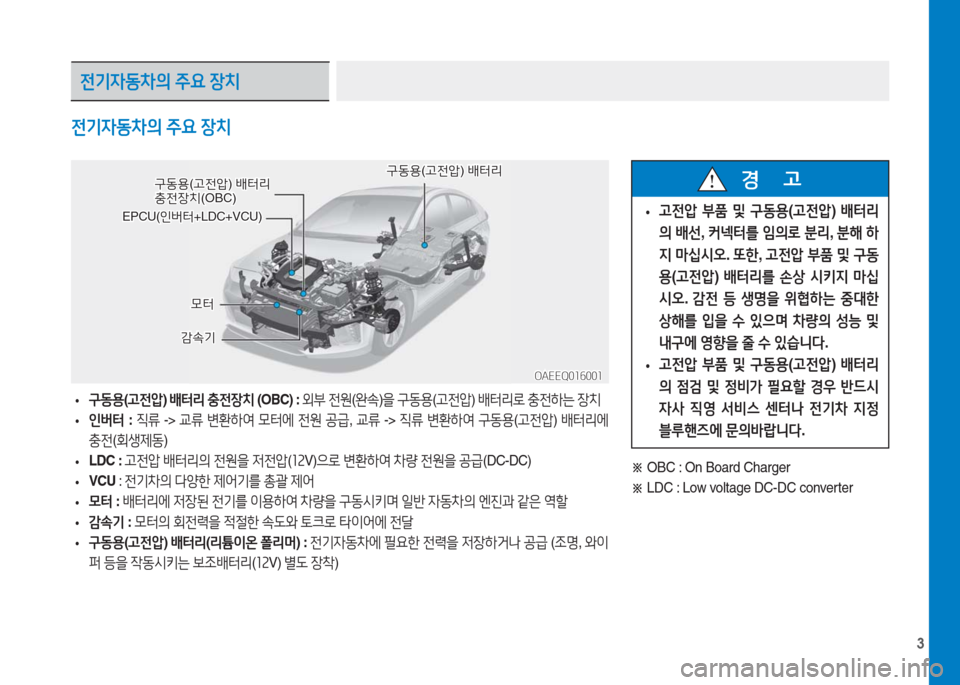

전기자동차의 주요 장치
•구동용(고전압) 배터리 충전장치 (OBC) : 외부 전원(완속)을 구동용(고전압) 배터리로 충전하는 장치
•인버터 : 직류 -> 교류 변환하여 모터에 전원 공급, 교류 -> 직류 변환하여 구동용(고전압) 배터리에
충전(회생제동)
•LDC : 고전압 배터리의 전원을 저전압(12V)으로 변환하여 차량 전원을 공급(DC-DC)
•VCU : 전기차의 다양한 제어기를 총괄 제어
•모터 : 배터리에 저장된 전기를 이용하여 차량을 구동시키며 일반 자동차의 엔진과 같은 역할
•감속기 : 모터의 회전력을 적절한 속도와 토크로 타이어에 전달
•구동용(고전압) 배터리(리튬이온 폴리머) : 전기자동차에 필요한 전력을 저장하거나 공급 (조명, 와이
퍼 등을 작동시키는 보조배터리(12V) 별도 장착)
※ OBC : On Board Charger
※ LDC : Low voltage DC-DC converter
구동용(고전압) 배터리 구동용(고전압) 배터리 충전장치(OBC)충전장치(OBC)
EPCU(인버터+LDC+VCU)EPCU(인버터+LDC+VCU)
모터모터
감속기감속기
구동용(고전압) 배터리구동용(고전압) 배터리
OAEEQ016001OAEEQ016001
전기자동차의 주요 장치
•고전압 부품 및 구동용(고전압) 배터리
의 배선, 커넥터를 임의로 분리, 분해 하
지 마십시오. 또한, 고전압 부품 및 구동
용(고전압) 배터리를 손상 시키지 마십
시오. 감전 등 생명을 위협하는 중대한
상해를 입을 수 있으며 차량의 성능 및
내구에 영향을 줄 수 있습니다.
•고전압 부품 및 구동용(고전압) 배터리
의 점검 및 정비가 필요할 경우 반드시
자사 직영 서비스 센터나 전기차 지정
블루핸즈에 문의바랍니다.
경 고
Page 4 of 879
4
구동용(고전압) 배터리 (리튬이온 폴리머)
•차량을 주행하지 않아도 구동용(고전압) 배터
리 잔량이 서서히 감소될 수 있습니다.
•최고/최저 온도에서 차량을 보관할 경우 구동
용(고전압) 배터리 용량이 저하될 수 있습니
다.
•충전량이 동일하여도 주행 조건에 따라 주행
거리가 변화됩니다. 고속 주행이나 산길의 오
르막길은 평상 시보다 구동용(고전압) 배터리
의 소비가 증가하여 주행가능거리가 짧아 질
수 있습니다.
•냉·난방 사용시 구동용(고전압) 배터리 전력을
사용하기 때문에 주행가능거리가 짧아 집니
다. 냉·난방은 적당한 온도를 유지해주십시오.
•차량 사용 년한에 따라 구동용(고전압) 배터
리 자연 열화가 발생하며 이에 의한 주행거리
감소가 발생합니다.
•충전용량 및 주행거리가 계속 감소 될 경우
자사 직영 서비스센터나 전기차 지정 블루핸
즈에 점검 및 정비를 의뢰하십시오.
•장기간 차량을 사용하지 않을 경우 구동용(고
전압) 배터리가 방전되는 것을 막기 위하여,
약 3개월에 한번씩 충전하십시오. 또한 충전
량이 부족할 경우에는 즉시 충전 후 차량을
보관하십시오.
•배터리의 최적 상태 유지를 위하여 완속 충전
을 권장합니다.
배터리 충전량이 20% 이하일때 100%까지
충전을 하면 배터리 성능을 최적 상태로 유지
할 수 있습니다. (월 1회이상 권장)
OAEEQ016002OAEEQ016002
구동용(고전압) 배터리
주 의
•구동용 배터리 충전은 반드시 지정된 충
전기를 사용 하십시오. 다른 충전기를 사
용할 경우 차량의 고장 및 내구에 영향을
줄 수 있습니다.
•구동용 배터리 충전계 게이지가 「L(부족)」
부분에 내려가지 않도록 하십시오. 충전
양이 「L(부족)」의 상태에서 차량을 장기간
보관하면 배터리가 손상되거나 용량 저하
의 상태에 따라 배터리 교환이 필요하게
될 경우도 있습니다.
•차량에 큰 충격을 줄 정도의 충돌이 발생
한 경우에는 배터리 연결 상태를 자사 직
영 서비스 센터나 전기차 지정 블루핸즈
에 의뢰하여 확인하십시오.

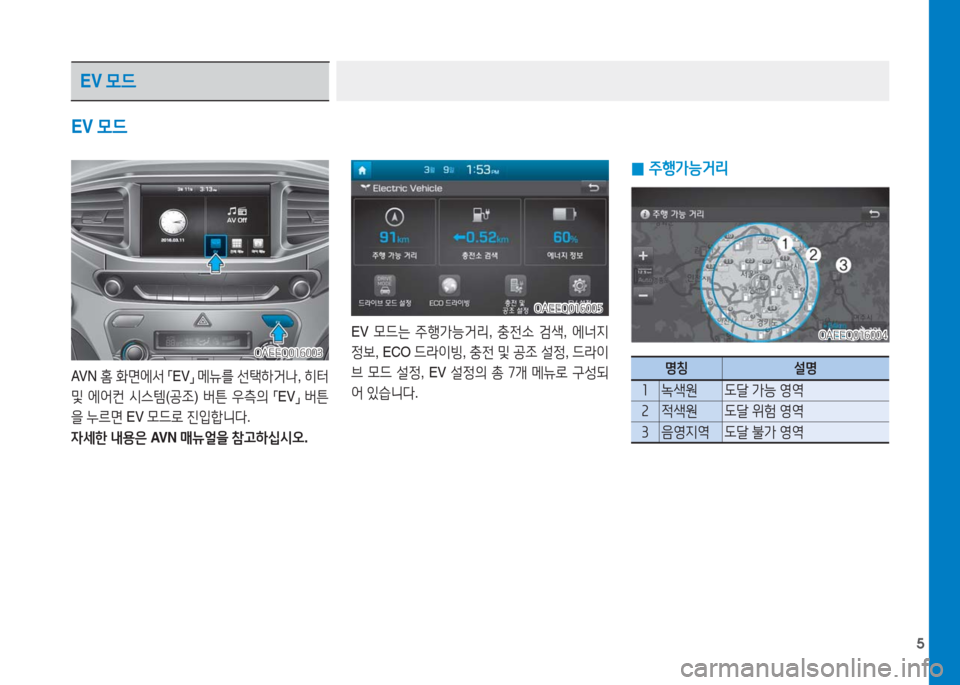

Page 5 of 879
5
EV 모드
AV N 홈 화면에서 「EV」 메뉴를 선택하거나, 히터
및 에어컨 시스템(공조) 버튼 우측의 「EV」 버튼
을 누르면 EV 모드로 진입합니다.
자세한 내용은 AVN 매뉴얼을 참고하십시오.
EV 모드는 주행가능거리, 충전소 검색, 에너지
정보, ECO 드라이빙, 충전 및 공조 설정, 드라이
브 모드 설정, EV 설정의 총 7개 메뉴로 구성되
어 있습니다.
OAEEQ016003OAEEQ016003
OAEEQ016005OAEEQ016005
명칭 설명
1녹색원 도달 가능 영역
2적색원 도달 위험 영역
3음영지역 도달 불가 영역
0주행가능거리
EV 모드
OAEEQ016004OAEEQ016004

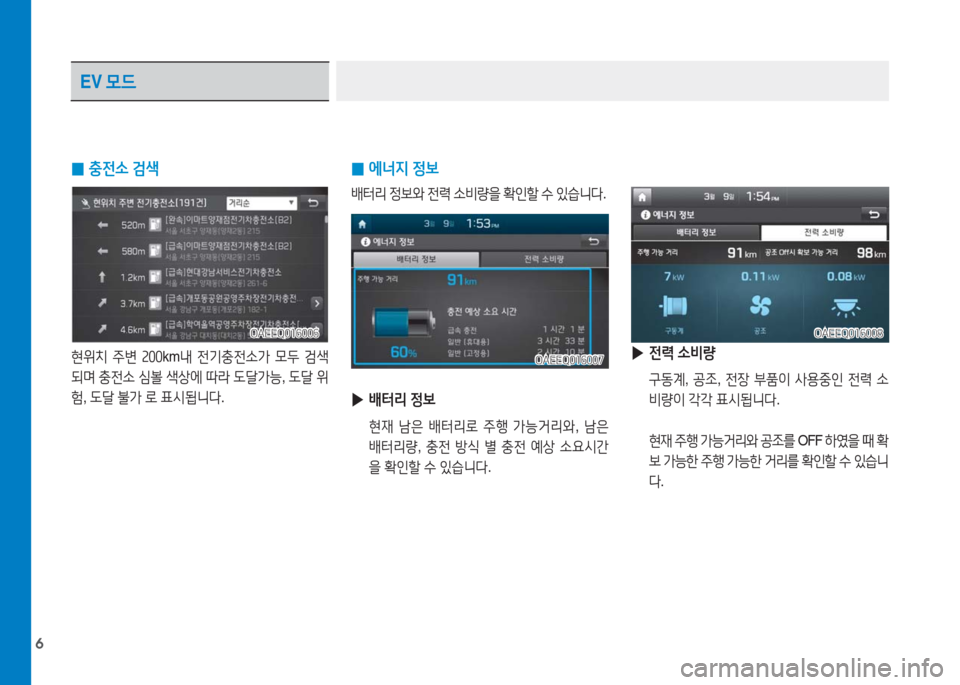

Page 6 of 879
6
0충전소 검색
현위치 주변 200km내 전기충전소가 모두 검색
되며 충전소 심볼 색상에 따라 도달가능, 도달 위
험, 도달 불가 로 표시됩니다.
0에너지 정보
배터리 정보와 전력 소비량을 확인할 수 있습니다.
▶배터리 정보
현재 남은 배터리로 주행 가능거리와, 남은
배터리량, 충전 방식 별 충전 예상 소요시간
을 확인할 수 있습니다.
▶전력 소비량
구동계, 공조, 전장 부품이 사용중인 전력 소
비량이 각각 표시됩니다.
현재 주행 가능거리와 공조를 OFF 하였을 때 확
보 가능한 주행 가능한 거리를 확인할 수 있습니
다.
EV 모드
OAEEQ016006OAEEQ016006
OAEEQ016007OAEEQ016007
OAEEQ016008OAEEQ016008
Page 7 of 879
7

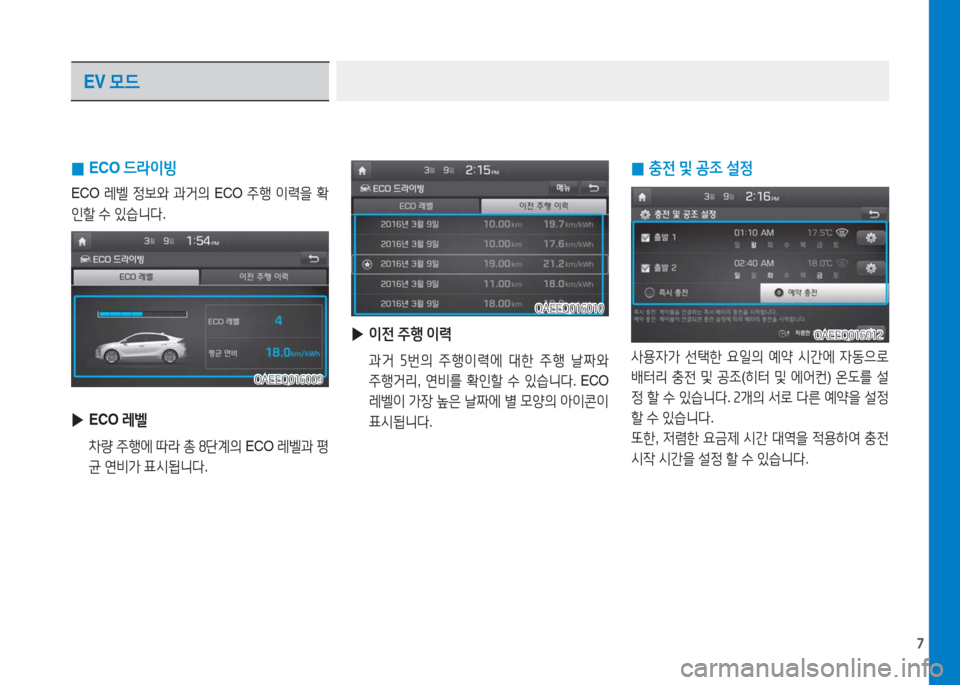

0ECO 드라이빙
ECO 레벨 정보와 과거의 ECO 주행 이력을 확
인할 수 있습니다.
▶ECO 레벨
차량 주행에 따라 총 8단계의 ECO 레벨과 평
균 연비가 표시됩니다.
0충전 및 공조 설정
사용자가 선택한 요일의 예약 시간에 자동으로
배터리 충전 및 공조(히터 및 에어컨) 온도를 설
정 할 수 있습니다. 2개의 서로 다른 예약을 설정
할 수 있습니다.
또한, 저렴한 요금제 시간 대역을 적용하여 충전
시작 시간을 설정 할 수 있습니다.
▶이전 주행 이력
과거 5번의 주행이력에 대한 주행 날짜와
주행거리, 연비를 확인할 수 있습니다. E C O
레벨이 가장 높은 날짜에 별 모양의 아이콘이
표시됩니다.
EV 모드
OAEEQ016009OAEEQ016009
OAEEQ016010OAEEQ016010
OAEEQ016012OAEEQ016012

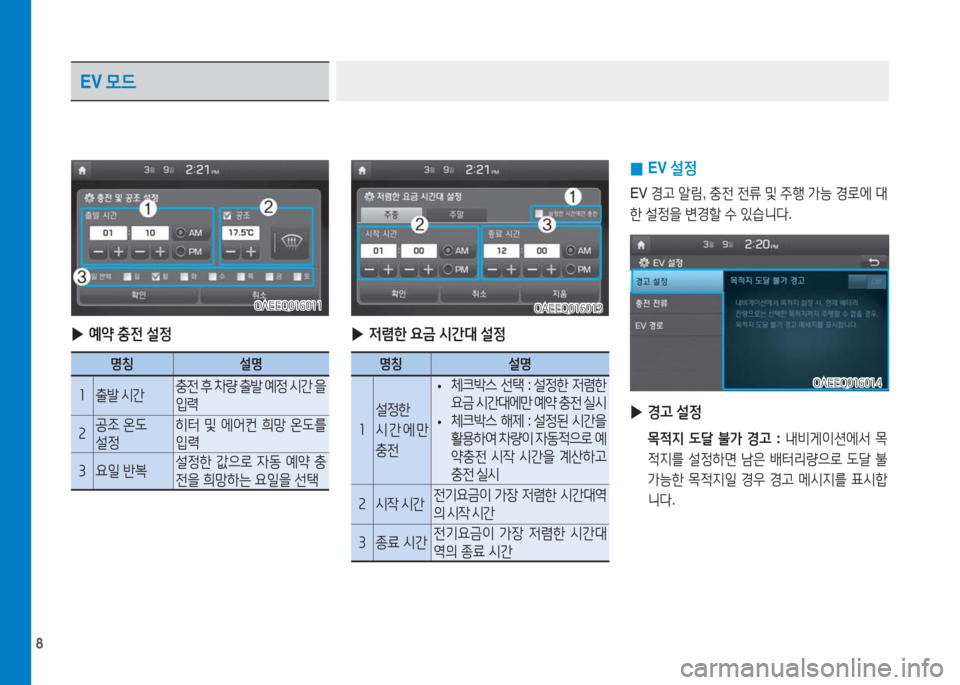

Page 8 of 879
8
▶예약 충전 설정 ▶저렴한 요금 시간대 설정
명칭 설명
1출발 시간충전 후 차량 출발 예정 시간 을
입력
2공조 온도
설정
히터 및 에어컨 희망 온도를
입력
3요일 반복설정한 값으로 자동 예약 충
전을 희망하는 요일을 선택
명칭 설명
1
설정한
시간에만
충전
•체크박스 선택 : 설정한 저렴한
요금 시간대에만 예약 충전 실시
•체크박스 해제 : 설정된 시간을
활용하여 차량이 자동적으로 예
약충전 시작 시간을 계산하고
충전 실시
2시작 시간전기요금이 가장 저렴한 시간대역
의 시작 시간
3종료 시간전기요금이 가장 저렴한 시간대
역의 종료 시간
EV 모드
0EV 설정
EV 경고 알림, 충전 전류 및 주행 가능 경로에 대
한 설정을 변경할 수 있습니다.
▶경고 설정
목적지 도달 불가 경고 : 내비게이션에서 목
적지를 설정하면 남은 배터리량으로 도달 불
가능한 목적지일 경우 경고 메시지를 표시합
니다.
OAEEQ016011OAEEQ016011OAEEQ016013OAEEQ016013
OAEEQ016014OAEEQ016014

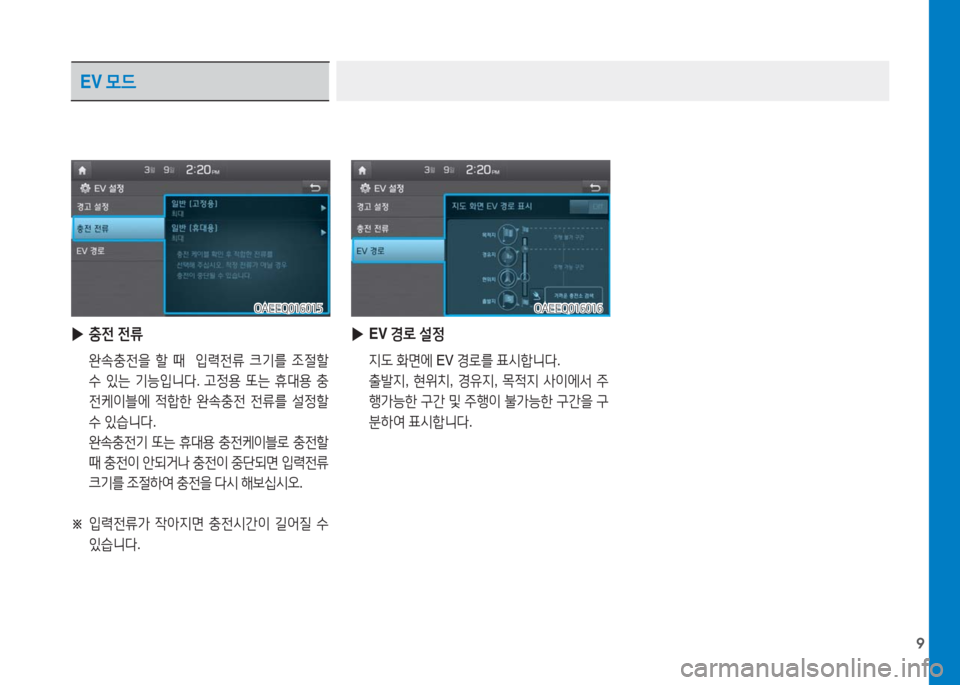

Page 9 of 879
9
EV 모드
▶충전 전류
완속충전을 할 때 입력전류 크기를 조절할
수 있는 기능입니다. 고정용 또는 휴대용 충
전케이블에 적합한 완속충전 전류를 설정할
수 있습니다.
완속충전기 또는 휴대용 충전케이블로 충전할
때 충전이 안되거나 충전이 중단되면 입력전류
크기를 조절하여 충전을 다시 해보십시오.
※ 입력전류가 작아지면 충전시간이 길어질 수
있습니다.
▶EV 경로 설정
지도 화면에 EV 경로를 표시합니다.
출발지, 현위치, 경유지, 목적지 사이에서 주
행가능한 구간 및 주행이 불가능한 구간을 구
분하여 표시합니다.
OAEEQ016015OAEEQ016015OAEEQ016016OAEEQ016016

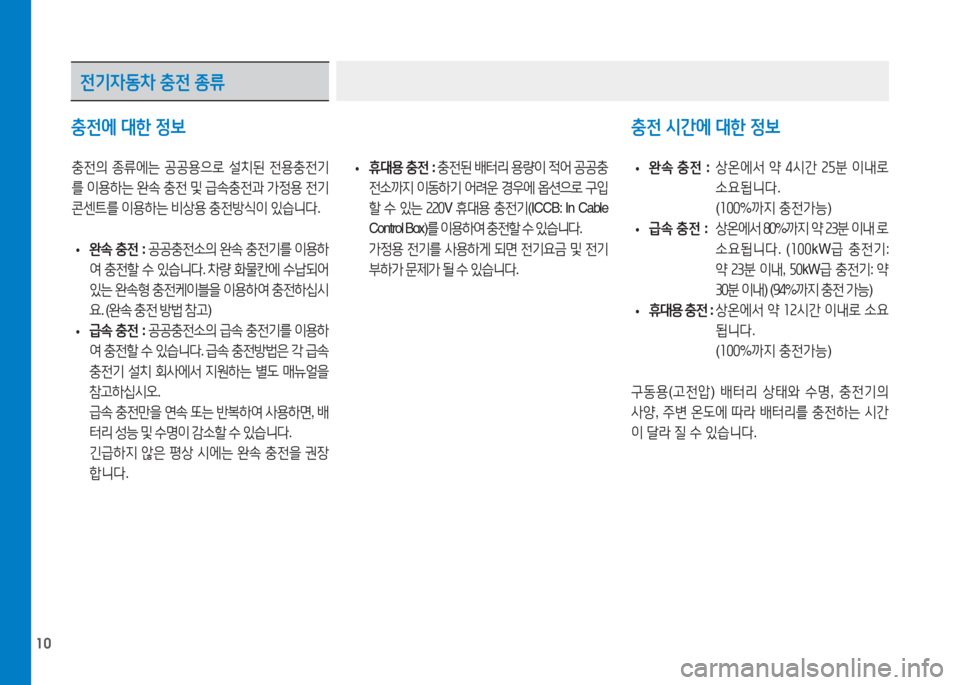

Page 10 of 879
10
충전에 대한 정보 충전 시간에 대한 정보
•완속 충전 : 상온에서 약 4시간 25분 이내로
소요됩니다.
(100%까지 충전가능)
•급속 충전 : 상온에서 80%까지 약 23분 이내 로
소요됩니다. (100kW급 충전기:
약 23분 이내, 50kW급 충전기: 약
30분 이내) (94%까지 충전 가능)
•휴대용 충전 : 상온에서 약 12시간 이내로 소요
됩니다.
(100%까지 충전가능)
구동용(고전압) 배터리 상태와 수명, 충전기의
사양, 주변 온도에 따라 배터리를 충전하는 시간
이 달라 질 수 있습니다.
•휴대용 충전 : 충전된 배터리 용량이 적어 공공충
전소까지 이동하기 어려운 경우에 옵션으로 구입
할 수 있는 220V 휴대용 충전기(ICCB: In Cable
Control Box)를 이용하여 충전할 수 있습니다.
가정용 전기를 사용하게 되면 전기요금 및 전기
부하가 문제가 될 수 있습니다.
충전의 종류에는 공공용으로 설치된 전용충전기
를 이용하는 완속 충전 및 급속충전과 가정용 전기
콘센트를 이용하는 비상용 충전방식이 있습니다.
•완속 충전 : 공공충전소의 완속 충전기를 이용하
여 충전할 수 있습니다. 차량 화물칸에 수납되어
있는 완속형 충전케이블을 이용하여 충전하십시
요. (완속 충전 방법 참고)
•급속 충전 : 공공충전소의 급속 충전기를 이용하
여 충전할 수 있습니다. 급속 충전방법은 각 급속
충전기 설치 회사에서 지원하는 별도 매뉴얼을
참고하십시오.
급속 충전만을 연속 또는 반복하여 사용하면, 배
터리 성능 및 수명이 감소할 수 있습니다.
긴급하지 않은 평상 시에는 완속 충전을 권장
합니다.
전기자동차 충전 종류
