4-62
편의 장치
▶12V 배터리 보호기능이 동작하였습니다
12V 보조배터리 세이버+기능 작동이 완료되
면 문구가 표시됩니다.
자세한 내용은 전기자동차 활용 가이드의 「전
기자동차 주행」을 참고하십시오.
▶충전을 위해 P 버튼을 누르십시오
변속단이 「R」(후진), 「N」(중립) 또는 「D」(주
행)단에 있을 때 충전을 위해 충전커넥터를
연결하면 경고문이 표시됩니다. 「P」(주차) 단
선택 후 충전을 하십시오.
OAEE046143OAEE046143OAEE046122OAEE046122
▶배터리 잔량이 부족합니다
차량의 구동용 배터리 잔량이 약 13% 이하의
상태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()이 동시에 켜집니다.
즉시 충전하십시오.
OAEE046123OAEE046123

4-63
편의 장치
4
▶파워가 제한됩니다
충전하십시오
차량의 구동용 배터리 잔량이 약 5% 이하의
상태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()과 파워다운 경고등()이 동시에 켜집
니다. 구동용 배터리의 소모를 최소화 하기
위해 차량의 출력이 줄어듭니다. 즉시 충전하
십시오.
OAEE046125OAEE046125
▶전기차 시스템을 점검하십시오
전기차 제어 시스템 관련한 고장 등이 발생했
을 때 경고문이 표시됩니다.
OAEE046126OAEE046126
경고문이 표시된 상태로 운전을 삼가시고
즉시 자사 직영 서비스센터나 전기차 지정
블루핸즈에 점검, 정비를 의뢰하십시오.
경 고
▶배터리 잔량이 부족합니다
충전하십시오
차량의 구동용 배터리 잔량이 약 4% 이하의
상태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()과 파워다운 경고등()이 동시에 켜지
며 주행가능거리는 “---”로 표시됩니다. 구동용
배터리의 소모를 최소화 하기 위해 차량의 출
력이 줄어듭니다. 즉시 충전하십시오.

OAEE046124OAEE046124

4-64
편의 장치
▶파워가 제한 됩니다
다음과 같은 경우, 전기차의 안전을 위하여 차
량 출력이 제한되는 경우에 경고문이 표시됩
니다.
- 구동용 배터리의 잔량이 일정량 이하 이거나,
전압이 낮아지고 있을 때
- 모터나 구동용 배터리 의 온도가 높거나 낮을 때
- 냉각시스템에 이상이 있을 경우, 정상적인 주
행에 문제가 되는 고장이 발생한 경우
OAEE046127OAEE046127
주 의
•위 경고문이 표시될 때는 급가속이나 급
출발을 하지 마십시오.
•구동용 배터리의 잔량이 적을 때는 즉시
충전하십시오.
주 의
주변 온도가 충분히 올라간 경우에도 위 경
고문이 표시될 경우, 자사 직영 서비스센터
나, 전기차 지정 블루핸즈에 점검, 정비를
의뢰하십시오.
▶배터리 온도가 낮아 파워가 제한 될 수 있습니다
차량의 구동용 배터리 온도가 낮을 경우 배터
리 및 전기차 시스템 보호를 위해 경고문이
표시됩니다.
OAEE046128OAEE046128

4-65
편의 장치
4
▶전원 공급장치 점검 안전한 곳에 정차하십시오
전기차 전원 공급시스템에 고장이 발생하거
나 이상이 생길 경우 경고문이 표시됩니다.
이 경우 차량을 안전한 곳에 정차시킨 후 차량
을 견인하여 자사 직영 서비스센터나 전기차
지정 블루핸즈에 점검, 정비를 의뢰하십시오.
OAEE046130OAEE046130
▶충전 커넥터 제거 후 시동을 거십시오
충전 커넥터가 연결된 상태에서 시동을 걸 경
우 경고문이 표시됩니다.
충전 커넥터 분리 후 시동을 거십시오.
OAEE046131OAEE046131
▶배터리 과열 위험! 안전한 곳에 정차하십시오
차량의 구동용 배터리 온도가 지나치게 높을
경우 배터리 및 전기차 시스템 보호를 위해
경고문이 표시됩니다.
시동을 끄고 배터리 온도가 충분히 내려갈 수
있도록 정차하십시오.
OAEE046129OAEE046129
시동을 끄고 충분히 정차 한 후에도 위 경
고문이 표시될 경우, 운전을 삼가시고 즉시
자사 직영 서비스센터나, 전기차 지정 블루
핸즈에 점검, 정비를 의뢰하십시오.
경 고

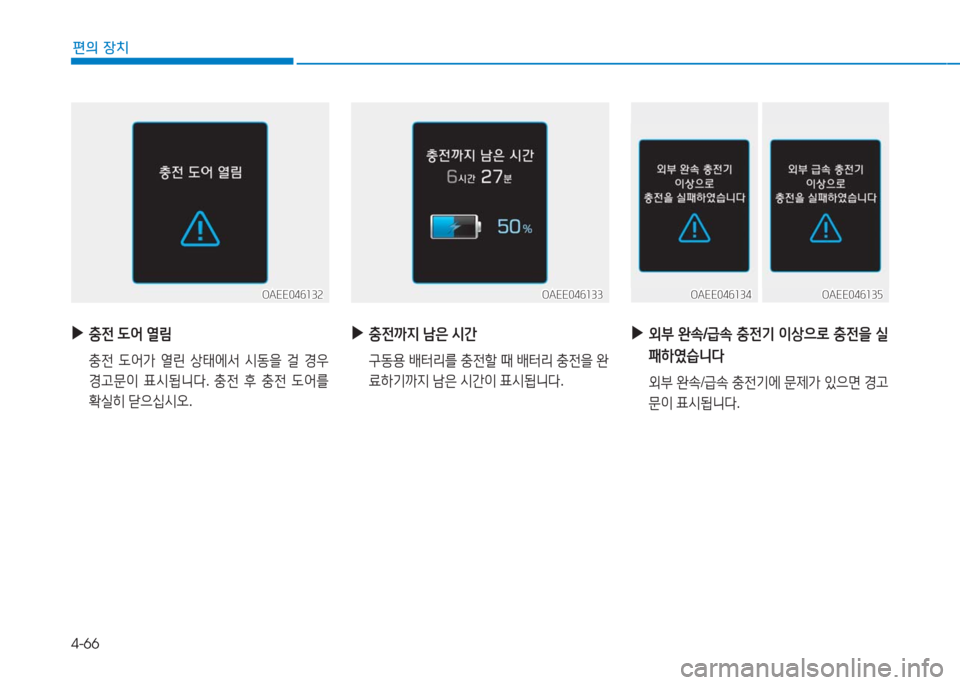

4-66
편의 장치
▶충전 도어 열림
충전 도어가 열린 상태에서 시동을 걸 경우
경고문이 표시됩니다. 충전 후 충전 도어를
확실히 닫으십시오.
OAEE046132OAEE046132
▶충전까지 남은 시간
구동용 배터리를 충전할 때 배터리 충전을 완
료하기까지 남은 시간이 표시됩니다.
OAEE046133OAEE046133
▶외부 완속/급속 충전기 이상으로 충전을 실
패하였습니다
외부 완속/급속 충전기에 문제가 있으면 경고
문이 표시됩니다.
OAEE046135OAEE046135OAEE046134OAEE046134

4-67
편의 장치
4

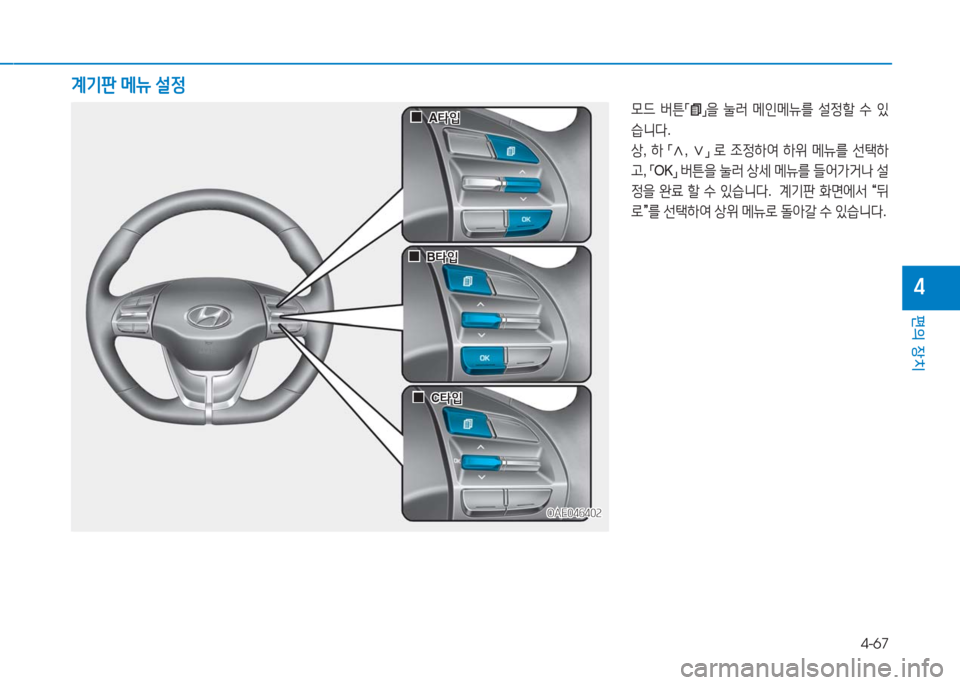

OAE046402OAE046402
00A타입A타입
00B타입B타입
00C타입C타입
모드 버튼「」을 눌러 메인메뉴를 설정할 수 있
습니다.
상, 하 「∧, ∨」 로 조정하여 하위 메뉴를 선택하
고, 「OK」 버튼을 눌러 상세 메뉴를 들어가거나 설
정을 완료 할 수 있습니다. 계기판 화면에서 “뒤
로”를 선택하여 상위 메뉴로 돌아갈 수 있습니다.
계기판 메뉴 설정

4-68
편의 장치

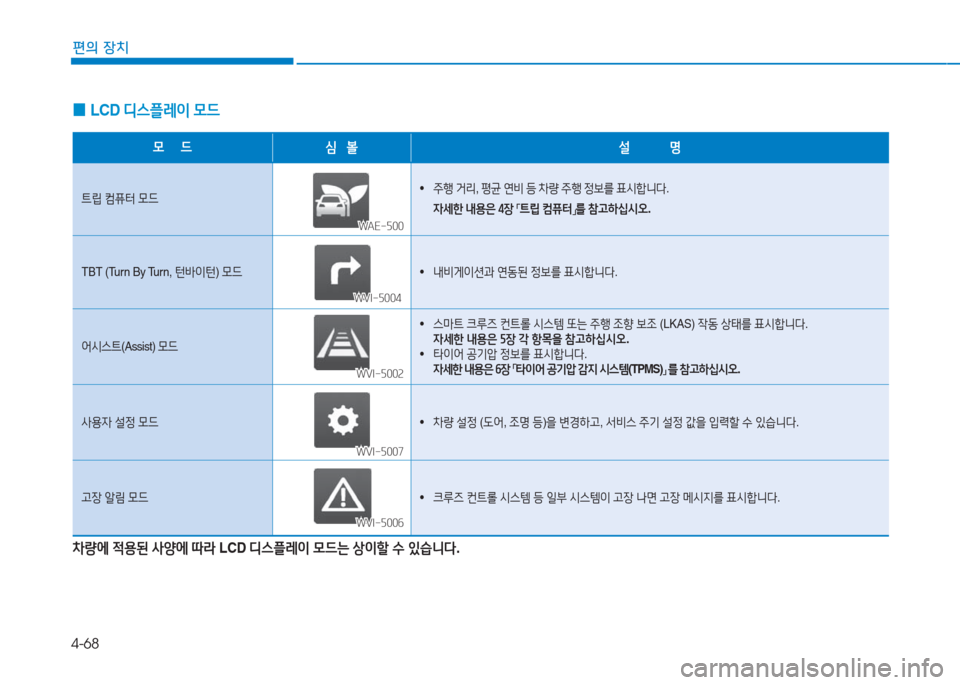

0LCD 디스플레이 모드
모 드심 볼설 명
트립 컴퓨터 모드• 주행 거리, 평균 연비 등 차량 주행 정보를 표시합니다.
자세한 내용은 4장 「트립 컴퓨터」를 참고하십시오.
TBT (Turn By Turn, 턴바이턴) 모드• 내비게이션과 연동된 정보를 표시합니다.
어시스트(Assist) 모드
• 스마트 크루즈 컨트롤 시스템 또는 주행 조향 보조 (LKAS) 작동 상태를 표시합니다. 자세한 내용은 5장 각 항목을 참고하십시오.• 타이어 공기압 정보를 표시합니다. 자세한 내용은 6장 「타이어 공기압 감지 시스템(TPMS)」 를 참고하십시오.
사용자 설정 모드• 차량 설정 (도어, 조명 등)을 변경하고, 서비스 주기 설정 값을 입력할 수 있습니다.
고장 알림 모드• 크루즈 컨트롤 시스템 등 일부 시스템이 고장 나면 고장 메시지를 표시합니다.
차량에 적용된 사양에 따라 LCD 디스플레이 모드는 상이할 수 있습니다.
WAE-500WAE-500
WVI-5007WVI-5007
WVI-5006WVI-5006
WVI-5002WVI-5002
WVI-5004WVI-5004

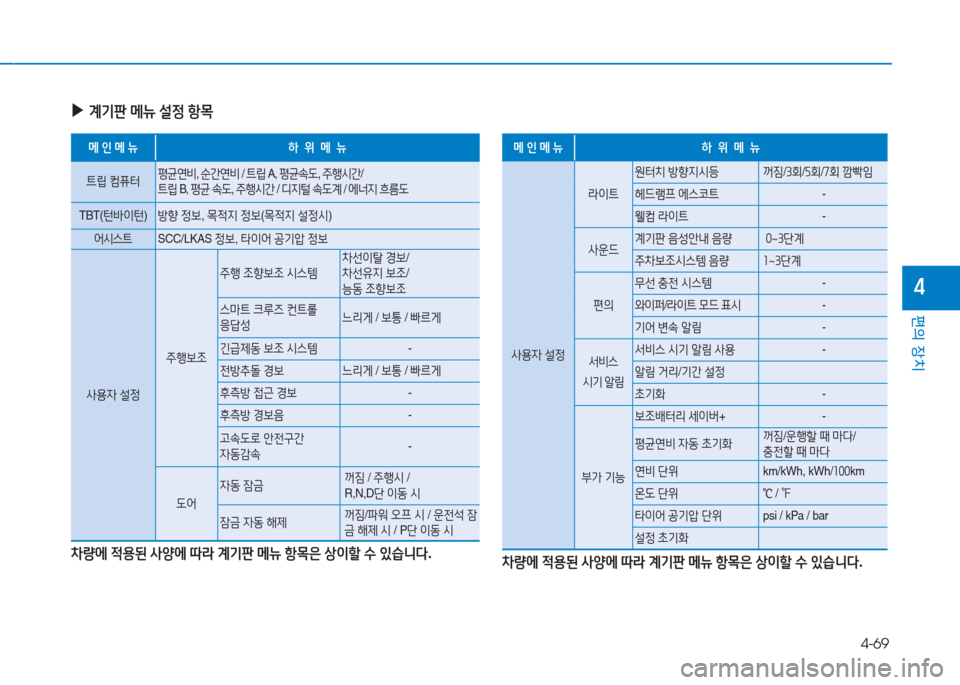

4-69
편의 장치
4
▶계기판 메뉴 설정 항목
메 인 메 뉴하 위 메 뉴
트립 컴퓨터평균연비, 순간연비 / 트립 A, 평균속도, 주행시간/트립 B, 평균 속도, 주행시간 / 디지털 속도계 / 에너지 흐름도
TBT(턴바이턴)방향 정보, 목적지 정보(목적지 설정시)
어시스트SCC/LKAS 정보, 타이어 공기압 정보
사용자 설정
주행보조
주행 조향보조 시스템차선이탈 경보/차선유지 보조/능동 조향보조
스마트 크루즈 컨트롤 응답성 느리게 / 보통 / 빠르게
긴급제동 보조 시스템-
전방추돌 경보 느리게 / 보통 / 빠르게
후측방 접근 경보 -
후측방 경보음 -
고속도로 안전구간 자동감속-
도어
자동 잠금 꺼짐 / 주행시 /
R,N,D단 이동 시
잠금 자동 해제 꺼짐/파워 오프 시 / 운전석 잠
금 해제 시 / P단 이동 시
차량에 적용된 사양에 따라 계기판 메뉴 항목은 상이할 수 있습니다.
메 인 메 뉴하 위 메 뉴
사용자 설정
라이트
원터치 방향지시등 꺼짐/3회/5회/7회 깜빡임
헤드램프 에스코트 -
웰컴 라이트 -
사운드계기판 음성안내 음량 0~3단계
주차보조시스템 음량 1~3단계
편의
무선 충전 시스템-
와이퍼/라이트 모드 표시-
기어 변속 알림-
서비스
시기 알림
서비스 시기 알림 사용 -
알림 거리/기간 설정
초기화-
부가 기능
보조배터리 세이버+-
평균연비 자동 초기화꺼짐/운행할 때 마다/충전할 때 마다
연비 단위km/kWh, kWh/100km
온도 단위℃ / ℉
타이어 공기압 단위 psi / kPa / bar
설정 초기화
차량에 적용된 사양에 따라 계기판 메뉴 항목은 상이할 수 있습니다.

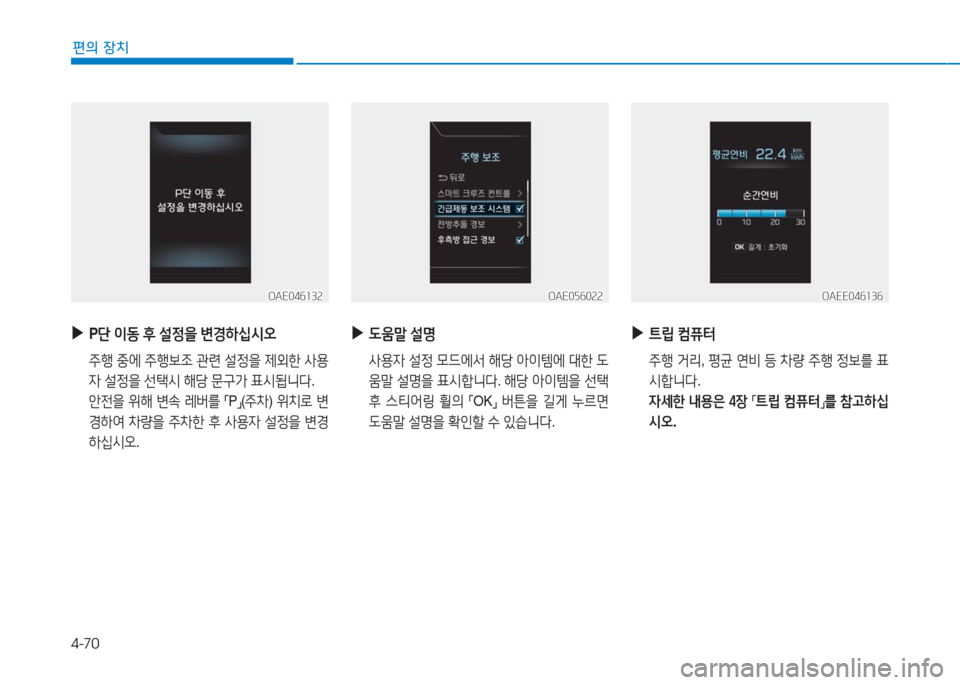

4-70
편의 장치
▶P단 이동 후 설정을 변경하십시오
주행 중에 주행보조 관련 설정을 제외한 사용
자 설정을 선택시 해당 문구가 표시됩니다.
안전을 위해 변속 레버를 「P」(주차) 위치로 변
경하여 차량을 주차한 후 사용자 설정을 변경
하십시오.
▶도움말 설명
사용자 설정 모드에서 해당 아이템에 대한 도
움말 설명을 표시합니다. 해당 아이템을 선택
후 스티어링 휠의 「OK」 버튼을 길게 누르면
도움말 설명을 확인할 수 있습니다.
▶트립 컴퓨터
주행 거리, 평균 연비 등 차량 주행 정보를 표
시합니다.
자세한 내용은 4장 「트립 컴퓨터」를 참고하십
시오.
OAE046132OAE046132OAE056022OAE056022OAEE046136OAEE046136

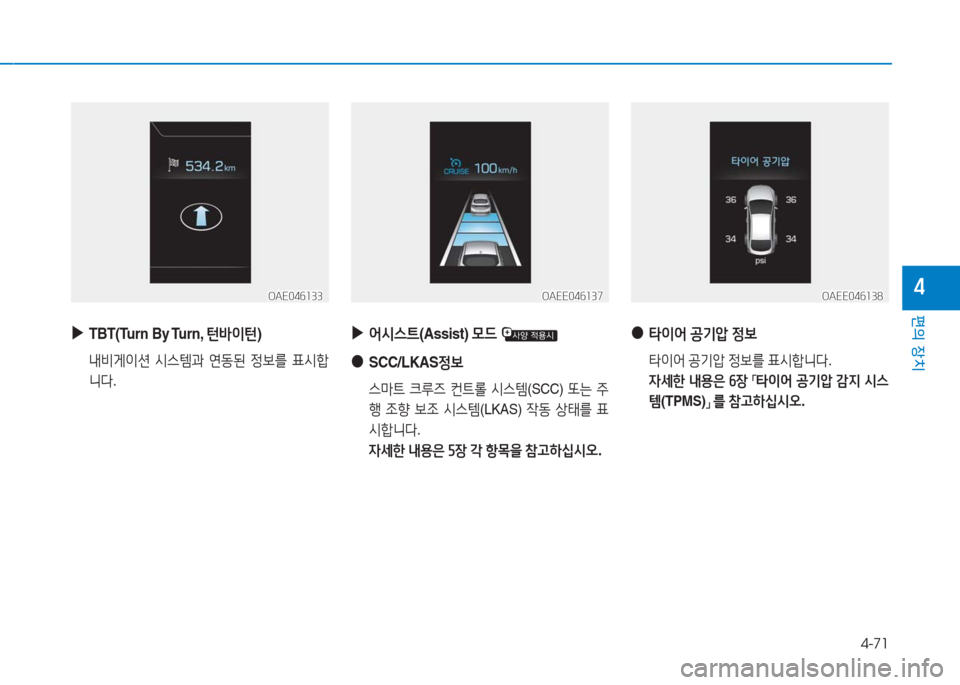

4-71
편의 장치
4OAE046133OAE046133OAEE046137OAEE046137OAEE046138OAEE046138
▶TBT(Turn By Turn, 턴바이턴)
내비게이션 시스템과 연동된 정보를 표시합
니다.
▶어시스트(Assist) 모드
●SCC/LKAS정보
스마트 크루즈 컨트롤 시스템(SCC) 또는 주
행 조향 보조 시스템(LKAS) 작동 상태를 표
시합니다.
자세한 내용은 5장 각 항목을 참고하십시오.
●타이어 공기압 정보
타이어 공기압 정보를 표시합니다.
자세한 내용은 6장 「타이어 공기압 감지 시스
템(TPMS)」 를 참고하십시오.
