Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)

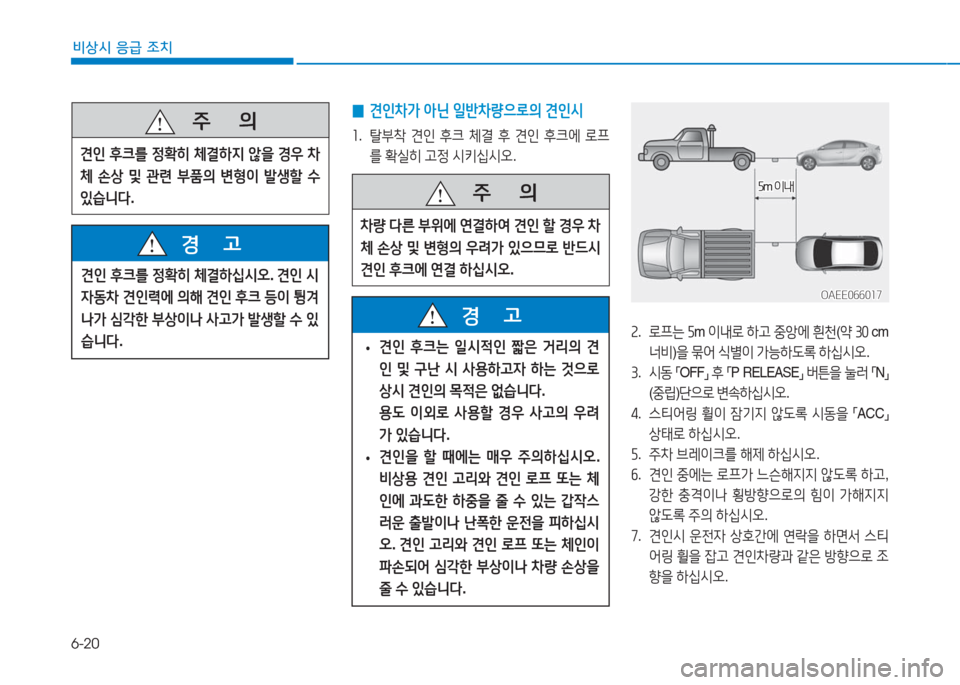

6-20
비상시 응급 조치
주 의
견인 후크를 정확히 체결하지 않을 경우 차
체 손상 및 관련 부품의 변형이 발생할 수
있습니다.
견인 후크를 정확히 체결하십시오. 견인 시
자동차 견인력에 의해 견인 후크 등이 튕겨
나가 심각한 부상이나 사고가 발생할 수 있
습니다.
경 고
0견인차가 아닌 일반차량으로의 견인시
1. 탈부착 견인 후크 체결 후 견인 후크에 로프
를 확실히 고정 시키십시오.
2. 로프는 5m 이내로 하고 중앙에 흰천(약 30 cm
너비)을 묶어 식별이 가능하도록 하십시오.
3. 시동 「OFF」 후 「P RELEASE」 버튼을 눌러 「N」
(중립)단으로 변속하십시오.
4. 스티어링 휠이 잠기지 않도록 시동을 「ACC」
상태로 하십시오.
5. 주차 브레이크를 해제 하십시오.
6. 견인 중에는 로프가 느슨해지지 않도록 하고,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의 하십시오.
7. 견인시 운전자 상호간에 연락을 하면서 스티
어링 휠을 잡고 견인차량과 같은 방향으로 조
향을 하십시오.
5m 이내5m 이내
OAEE066017OAEE066017
주 의
차량 다른 부위에 연결하여 견인 할 경우 차
체 손상 및 변형의 우려가 있으므로 반드시
견인 후크에 연결 하십시오.
•견인 후크는 일시적인 짧은 거리의 견
인 및 구난 시 사용하고자 하는 것으로
상시 견인의 목적은 없습니다.
용도 이외로 사용할 경우 사고의 우려
가 있습니다.
•견인을 할 때에는 매우 주의하십시오.
비상용 견인 고리와 견인 로프 또는 체
인에 과도한 하중을 줄 수 있는 갑작스
러운 출발이나 난폭한 운전을 피하십시
오. 견인 고리와 견인 로프 또는 체인이
파손되어 심각한 부상이나 차량 손상을
줄 수 있습니다.
경 고

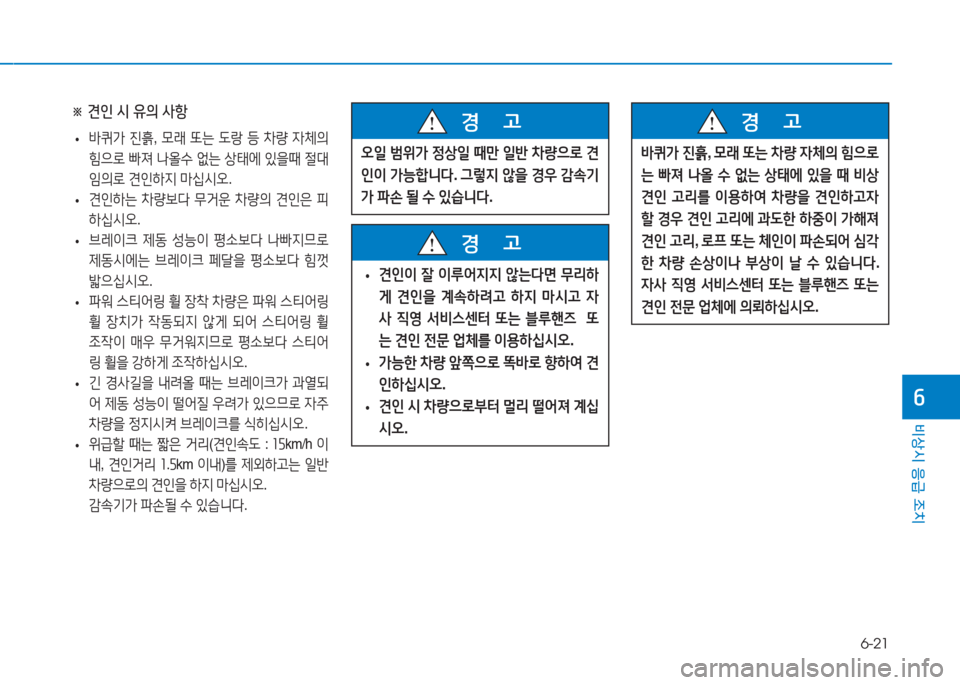

6-21
비상시 응급 조치
6
※ 견인 시 유의 사항
•바퀴가 진흙, 모래 또는 도랑 등 차량 자체의
힘으로 빠져 나올수 없는 상태에 있을때 절대
임의로 견인하지 마십시오.
•견인하는 차량보다 무거운 차량의 견인은 피
하십시오.
•브레이크 제동 성능이 평소보다 나빠지므로
제동시에는 브레이크 페달을 평소보다 힘껏
밟으십시오.
•파워 스티어링 휠 장착 차량은 파워 스티어링
휠 장치가 작동되지 않게 되어 스티어링 휠
조작이 매우 무거워지므로 평소보다 스티어
링 휠을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열되
어 제동 성능이 떨어질 우려가 있으므로 자주
차량을 정지시켜 브레이크를 식히십시오.
•위급할 때는 짧은 거리(견인속도 : 15km/h 이
내, 견인거리 1.5km 이내)를 제외하고는 일반
차량으로의 견인을 하지 마십시오.
감속기가 파손될 수 있습니다.
•견인이 잘 이루어지지 않는다면 무리하
게 견인을 계속하려고 하지 마시고 자
사 직영 서비스센터 또는 블루핸즈 또
는 견인 전문 업체를 이용하십시오.
•가능한 차량 앞쪽으로 똑바로 향하여 견
인하십시오.
•견인 시 차량으로부터 멀리 떨어져 계십
시오.
경 고
오일 범위가 정상일 때만 일반 차량으로 견
인이 가능합니다. 그렇지 않을 경우 감속기
가 파손 될 수 있습니다.
경 고
바퀴가 진흙, 모래 또는 차량 자체의 힘으로
는 빠져 나올 수 없는 상태에 있을 때 비상
견인 고리를 이용하여 차량을 견인하고자
할 경우 견인 고리에 과도한 하중이 가해져
견인 고리, 로프 또는 체인이 파손되어 심각
한 차량 손상이나 부상이 날 수 있습니다.
자사 직영 서비스센터 또는 블루핸즈 또는
견인 전문 업체에 의뢰하십시오.
경 고

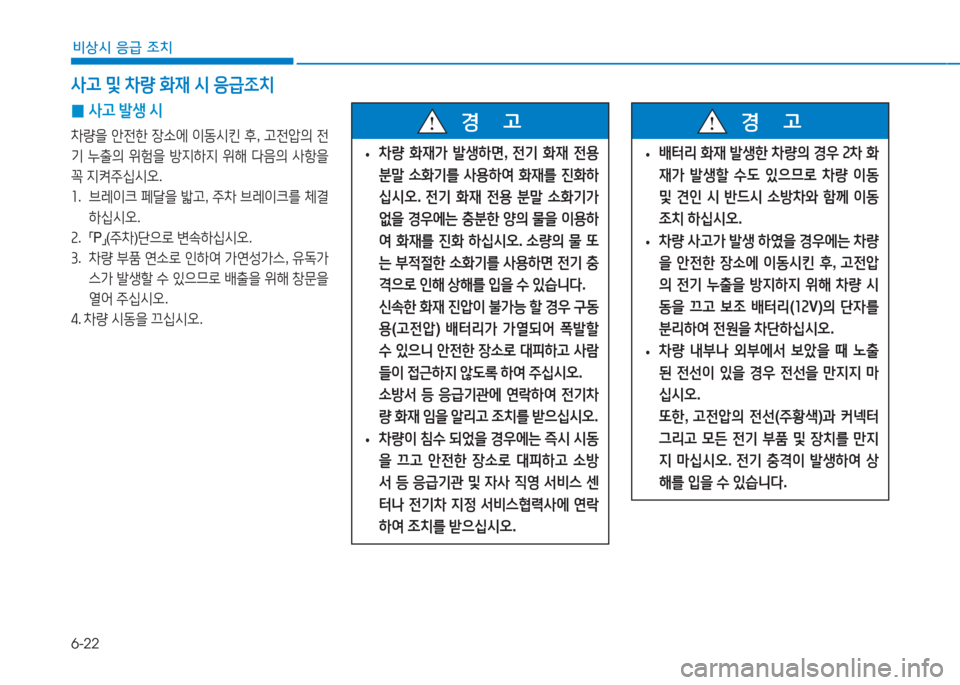

6-22
비상시 응급 조치
•차량 화재가 발생하면, 전기 화재 전용
분말 소화기를 사용하여 화재를 진화하
십시오. 전기 화재 전용 분말 소화기가
없을 경우에는 충분한 양의 물을 이용하
여 화재를 진화 하십시오. 소량의 물 또
는 부적절한 소화기를 사용하면 전기 충
격으로 인해 상해를 입을 수 있습니다.
신속한 화재 진압이 불가능 할 경우 구동
용(고전압) 배터리가 가열되어 폭발할
수 있으니 안전한 장소로 대피하고 사람
들이 접근하지 않도록 하여 주십시오.
소방서 등 응급기관에 연락하여 전기차
량 화재 임을 알리고 조치를 받으십시오.
•차량이 침수 되었을 경우에는 즉시 시동
을 끄고 안전한 장소로 대피하고 소방
서 등 응급기관 및 자사 직영 서비스 센
터나 전기차 지정 서비스협력사에 연락
하여 조치를 받으십시오.
경 고
•배터리 화재 발생한 차량의 경우 2차 화
재가 발생할 수도 있으므로 차량 이동
및 견인 시 반드시 소방차와 함께 이동
조치 하십시오.
•차량 사고가 발생 하였을 경우에는 차량
을 안전한 장소에 이동시킨 후, 고전압
의 전기 누출을 방지하지 위해 차량 시
동을 끄고 보조 배터리(12V)의 단자를
분리하여 전원을 차단하십시오.
•차량 내부나 외부에서 보았을 때 노출
된 전선이 있을 경우 전선을 만지지 마
십시오.
또한, 고전압의 전선(주황색)과 커넥터
그리고 모든 전기 부품 및 장치를 만지
지 마십시오. 전기 충격이 발생하여 상
해를 입을 수 있습니다.
경 고
사고 및 차량 화재 시 응급조치
0사고 발생 시
차량을 안전한 장소에 이동시킨 후, 고전압의 전
기 누출의 위험을 방지하지 위해 다음의 사항을
꼭 지켜주십시오.
1. 브레이크 페달을 밟고, 주차 브레이크를 체결
하십시오.
2. 「P」(주차)단으로 변속하십시오.
3. 차량 부품 연소로 인하여 가연성가스, 유독가
스가 발생할 수 있으므로 배출을 위해 창문을
열어 주십시오.
4. 차량 시동을 끄십시오.

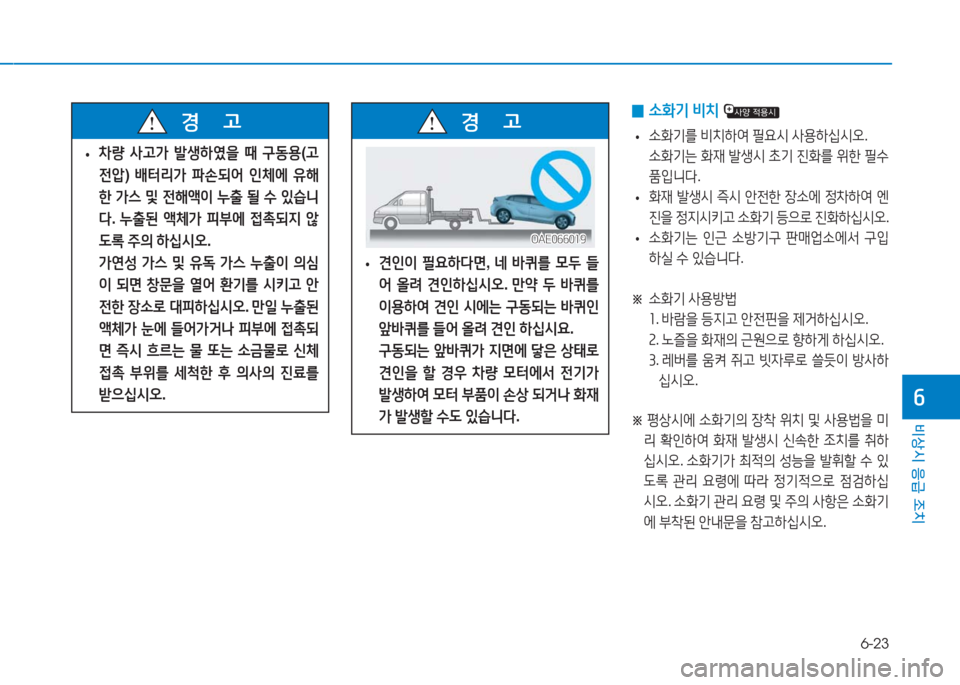

6-23
비상시 응급 조치
6
•차량 사고가 발생하였을 때 구동용(고
전압) 배터리가 파손되어 인체에 유해
한 가스 및 전해액이 누출 될 수 있습니
다. 누출된 액체가 피부에 접촉되지 않
도록 주의 하십시오.
가연성 가스 및 유독 가스 누출이 의심
이 되면 창문을 열어 환기를 시키고 안
전한 장소로 대피하십시오. 만일 누출된
액체가 눈에 들어가거나 피부에 접촉되
면 즉시 흐르는 물 또는 소금물로 신체
접촉 부위를 세척한 후 의사의 진료를
받으십시오.
경 고
•견인이 필요하다면, 네 바퀴를 모두 들
어 올려 견인하십시오. 만약 두 바퀴를
이용하여 견인 시에는 구동되는 바퀴인
앞바퀴를 들어 올려 견인 하십시요.
구동되는 앞바퀴가 지면에 닿은 상태로
견인을 할 경우 차량 모터에서 전기가
발생하여 모터 부품이 손상 되거나 화재
가 발생할 수도 있습니다.
경 고
OAE066019OAE066019
0소화기 비치
•소화기를 비치하여 필요시 사용하십시오.
소화기는 화재 발생시 초기 진화를 위한 필수
품입니다.
•화재 발생시 즉시 안전한 장소에 정차하여 엔
진을 정지시키고 소화기 등으로 진화하십시오.
•소화기는 인근 소방기구 판매업소에서 구입
하실 수 있습니다.
※ 소화기 사용방법
1. 바람을 등지고 안전핀을 제거하십시오.
2. 노즐을 화재의 근원으로 향하게 하십시오.
3. 레버를 움켜 쥐고 빗자루로 쓸듯이 방사하
십시오.
※ 평상시에 소화기의 장착 위치 및 사용법을 미
리 확인하여 화재 발생시 신속한 조치를 취하
십시오. 소화기가 최적의 성능을 발휘할 수 있
도록 관리 요령에 따라 정기적으로 점검하십
시오. 소화기 관리 요령 및 주의 사항은 소화기
에 부착된 안내문을 참고하십시오.

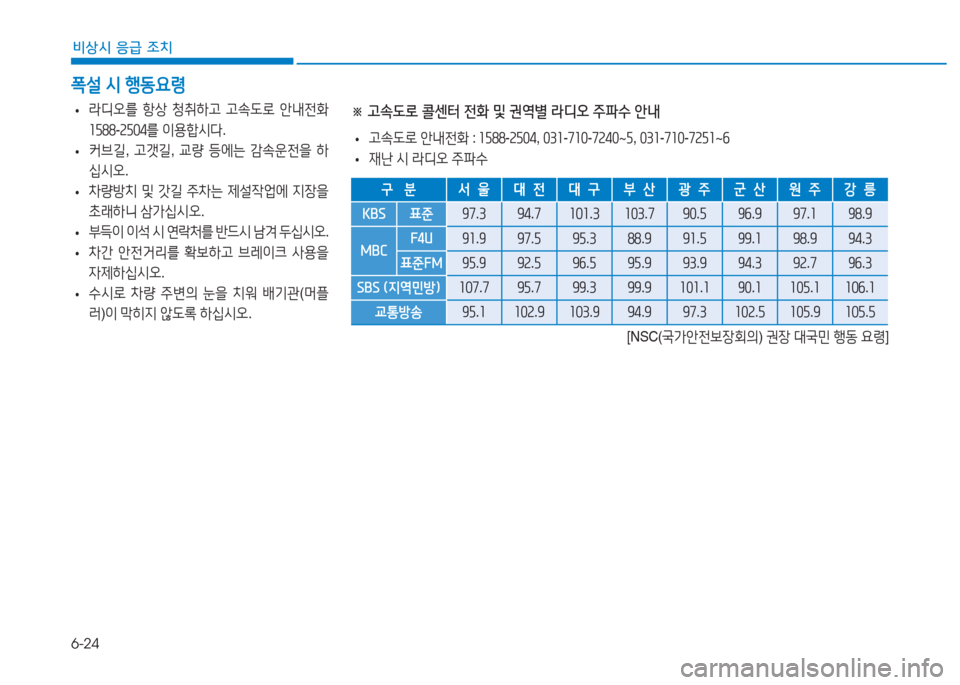

6-24
비상시 응급 조치
•라디오를 항상 청취하고 고속도로 안내전화
1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하
십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을
초래하니 삼가십시오.
•부득이 이석 시 연락처를 반드시 남겨 두십시오.
• 차간 안전거리를 확보하고 브레이크 사용을
자제하십시오.
• 수시로 차량 주변의 눈을 치워 배기관(머플
러)이 막히지 않도록 하십시오.
폭설 시 행동요령
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화 : 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난 시 라디오 주파수
구 분서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준97.394.7101.3103.790.596.997.198.9
MBCF4U91.997.595.388.991.599.198.994.3
표준FM95.992.596.595.993.994.392.796.3
SBS (지역민방)107.795.799.399.9101.190.1105.1106.1
교통방송95.1102.9103.994.997.3102.5105.9105.5
[NSC(국가안전보장회의) 권장 대국민 행동 요령]

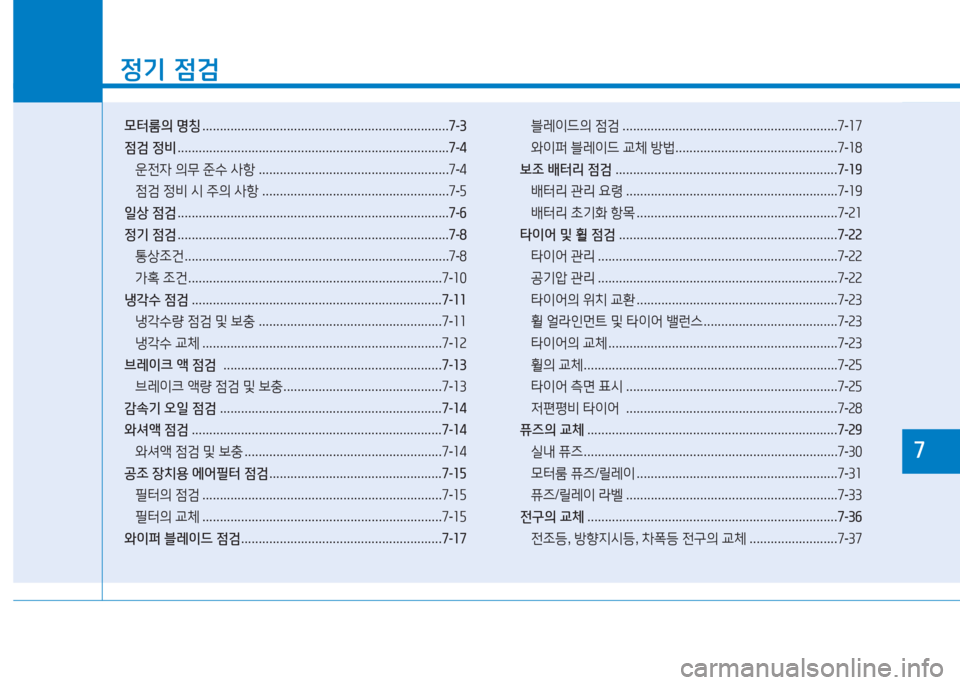

1
정기 점검
모터룸의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비 시 주의 사항 .....................................................7-5
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-10
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
냉각수량 점검 및 보충 ....................................................7-11
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
브레이크 액 점검 ..............................................................7-13
브레이크 액량 점검 및 보충 .............................................7-13
감속기 오일 점검 ...............................................................7-14
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
와이퍼 블레이드 점검 .........................................................7-17
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
와이퍼 블레이드 교체 방법 ..............................................7-18
보조 배터리 점검 ...............................................................7-19
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
타이어 및 휠 점검 ..............................................................7-22
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
타이어의 위치 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
저편평비 타이어 ............................................................7-28
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
모터룸 퓨즈/릴레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
전조등, 방향지시등, 차폭등 전구의 교체 .........................7-37

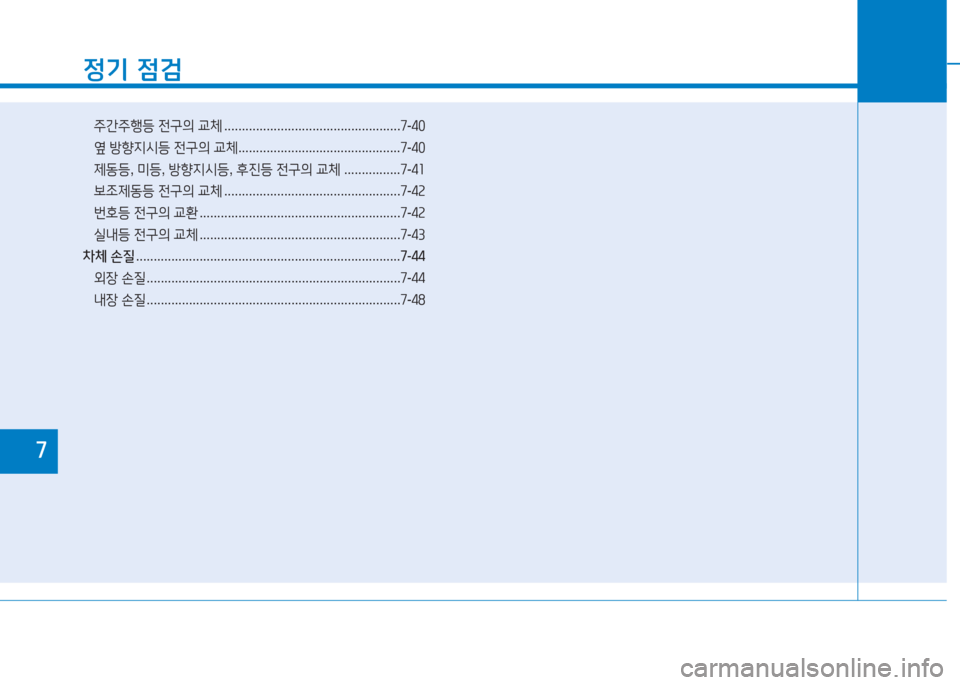

7

정기 점검
주간주행등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
옆 방향지시등 전구의 교체 ..............................................7-40
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-41
보조제동등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
번호등 전구의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
7

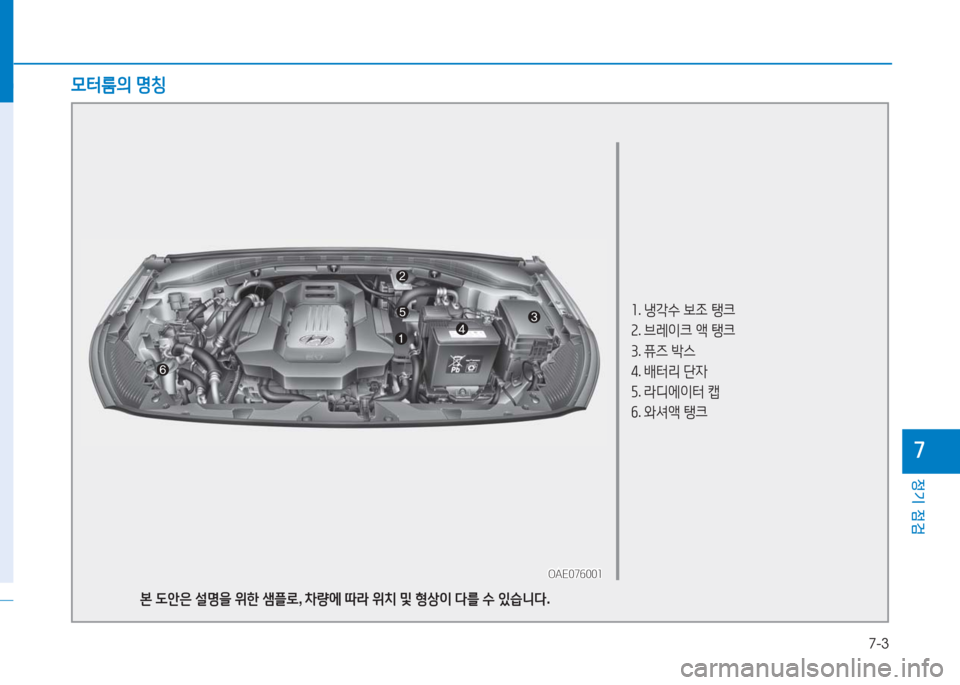

7-3
정기 점검
7
1. 냉각수 보조 탱크
2. 브레이크 액 탱크
3. 퓨즈 박스
4. 배터리 단자
5. 라디에이터 캡
6. 와셔액 탱크
OAE076001OAE076001
모터룸의 명칭
본 도안은 설명을 위한 샘플로, 차량에 따라 위치 및 형상이 다를 수 있습니다.

7-4
정기 점검
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 저하됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어
나십시오. (「정기 점검 주기표」 참고)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
주 의
•잘못된 점검 정비는 고장의 원인이 됩니
다. 본 취급설명서에 기재된 점검 정비
방법은 비교적 운전자가 손쉽게 할 수
있는 항목입니다.
그러나, 보증기간 내라도 운전자의 잘못
된 점검 정비로 인한 클레임은 보증수리
를 받을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되
지 않으면 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
•물 또는 왁스 등 액체성 물질로 모터룸
을 청소할 경우 차량의 전기계통에 이상
을 초래하여 정상적인 차량운행이 불가
능할 수 있으므로 액체성 물질로 모터룸
을 청소하지 마십시오.
점검 정비를 할때는 반드시 세심한 주의를
기울여 안전사고가 일어나지 않도록 하십
시오.
경 고

7-5
정기 점검
7
0점검 정비 시 주의 사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 「OFF」 또는 「ACC」 상태에서 변속버튼
을 눌러 「P」(주차)를 선택한 후 주차 브레이크
를 작동시켜 놓으십시오.
•차량 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
주 의
•배터리, 점화 케이블, 전기 배선에는 전
류가 흐르고 있다는 것에 유념하여 퓨즈,
메인퓨즈가 단선되지 않도록 하십시오.
•모터룸 점검 또는 정비 시 부품 위에 무
거운 물건을 올려 놓거나 무리한 힘 또
는 충격을 가하지 마십시오.
•인공 심장 등 인공 장기 사용자는 차량
점검전 전자제어 장치가 의료장치에 미
치는 영향에 대해서 의료 장치 제조사
와 확인하십시오. 전자제어 장치의 고압
전류에 의해 이상 작동이 발생할 수 있
습니다.
•차량을 점검할 때는 반드시 차량을 정지
시키고 시동 스위치를 「OFF」하여 전원
을 차단 후에 실시하십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
•배터리 근처에서는 불꽃을 멀리 하십시
오. 화재의 위험이 있습니다.
•배터리의 「-」 단자를 연결할 때는 주의
하십시오. 「-」 단자에 「+」 케이블을 연결
하거나 「+」 단자에 「-」 케이블을 연결하
지 마십시오.
화재의 위험이 있습니다.
경 고
•브레이크 액이 통과되는 브레이크 부품
이 탈거되거나 교체 되었다면 브레이크
부품 내 공기가 잔존하여 제동 성능이
저하 될 수 있으므로 올바른 브레이크
계통 공기 빼기를 수행하기 위해 반드
시 자사 직영 서비스센터 또는 서비스협
력사에 점검, 정비를 의뢰하십시오.
•배터리, 점화 케이블, 전기 배선을 만질
때는 미리 배터리의 「-」 단자를 분리하
십시오.
전류가 흐르고 있어 감전될 수 있습니다.
경 고
