Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)

5-17
시동 및 주행

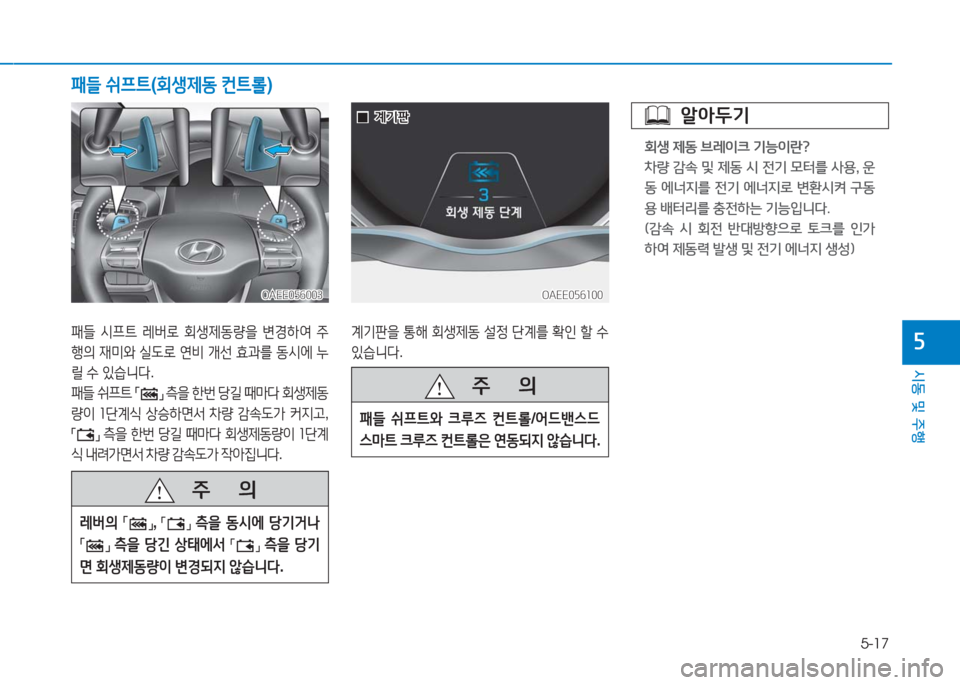

5패들 시프트 레버로 회생제동량을 변경하여 주
행의 재미와 실도로 연비 개선 효과를 동시에 누
릴 수 있습니다.
패들 쉬프트 「」 측을 한번 당길 때마다 회생제동
량이 1단계식 상승하면서 차량 감속도가 커지고,
「」 측을 한번 당길 때마다 회생제동량이 1단계
식 내려가면서 차량 감속도가 작아집니다.
계기판을 통해 회생제동 설정 단계를 확인 할 수
있습니다.
OAEE056003OAEE056003OAEE056100OAEE056100
00계기판계기판
주 의
레버의 「」, 「」 측을 동시에 당기거나
「」 측을 당긴 상태에서 「」 측을 당기
면 회생제동량이 변경되지 않습니다.
주 의
패들 쉬프트와 크루즈 컨트롤/어드밴스드
스마트 크루즈 컨트롤은 연동되지 않습니다.
알아두기
회생 제동 브레이크 기능이란?
차량 감속 및 제동 시 전기 모터를 사용, 운
동 에너지를 전기 에너지로 변환시켜 구동
용 배터리를 충전하는 기능입니다.
(감속 시 회전 반대방향으로 토크를 인가
하여 제동력 발생 및 전기 에너지 생성)
패들 쉬프트(회생제동 컨트롤)

5-18
시동 및 주행

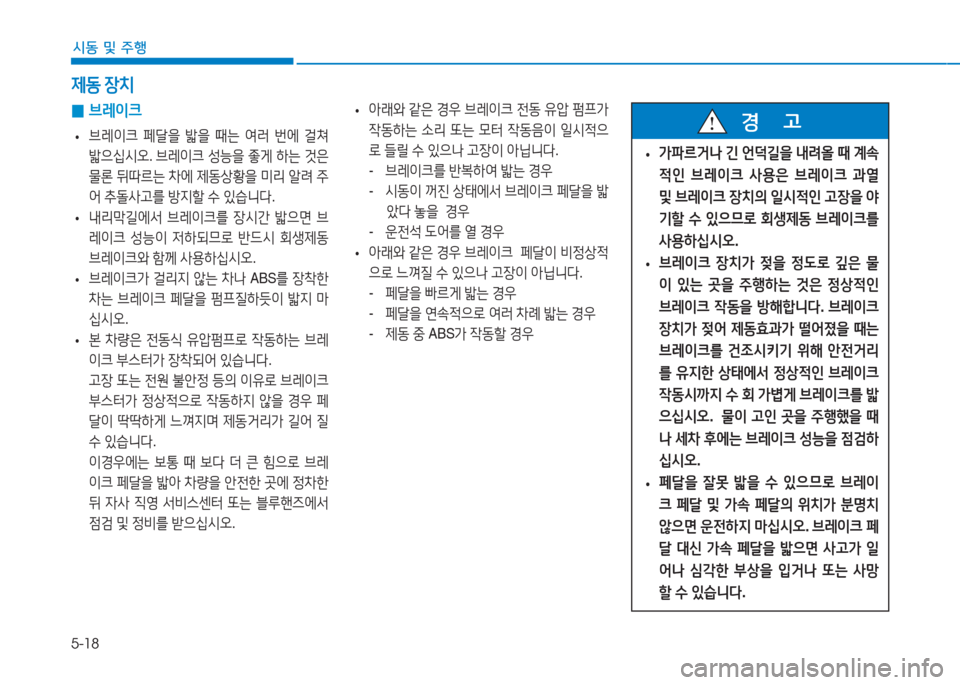

0브레이크
•브레이크 페달을 밟을 때는 여러 번에 걸쳐
밟으십시오. 브레이크 성능을 좋게 하는 것은
물론 뒤따르는 차에 제동상황을 미리 알려 주
어 추돌사고를 방지할 수 있습니다.
•내리막길에서 브레이크를 장시간 밟으면 브
레이크 성능이 저하되므로 반드시 회생제동
브레이크와 함께 사용하십시오.
•브레이크가 걸리지 않는 차나 ABS를 장착한
차는 브레이크 페달을 펌프질하듯이 밟지 마
십시오.
•본 차량은 전동식 유압펌프로 작동하는 브레
이크 부스터가 장착되어 있습니다.
고장 또는 전원 불안정 등의 이유로 브레이크
부스터가 정상적으로 작동하지 않을 경우 페
달이 딱딱하게 느껴지며 제동거리가 길어 질
수 있습니다.
이경우에는 보통 때 보다 더 큰 힘으로 브레
이크 페달을 밟아 차량을 안전한 곳에 정차한
뒤 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
제동 장치
• 가파르거나 긴 언덕길을 내려올 때 계속
적인 브레이크 사용은 브레이크 과열
및 브레이크 장치의 일시적인 고장을 야
기할 수 있으므로 회생제동 브레이크를
사용하십시오.
•브레이크 장치가 젖을 정도로 깊은 물
이 있는 곳을 주행하는 것은 정상적인
브레이크 작동을 방해합니다. 브레이크
장치가 젖어 제동효과가 떨어졌을 때는
브레이크를 건조시키기 위해 안전거리
를 유지한 상태에서 정상적인 브레이크
작동시까지 수 회 가볍게 브레이크를 밟
으십시오. 물이 고인 곳을 주행했을 때
나 세차 후에는 브레이크 성능을 점검하
십시오.
•페달을 잘못 밟을 수 있으므로 브레이
크 페달 및 가속 페달의 위치가 분명치
않으면 운전하지 마십시오. 브레이크 페
달 대신 가속 페달을 밟으면 사고가 일
어나 심각한 부상을 입거나 또는 사망
할 수 있습니다.
경 고 •아래와 같은 경우 브레이크 전동 유압 펌프가
작동하는 소리 또는 모터 작동음이 일시적으
로 들릴 수 있으나 고장이 아닙니다.
- 브레이크를 반복하여 밟는 경우
- 시동이 꺼진 상태에서 브레이크 페달을 밟
았다 놓을 경우
- 운전석 도어를 열 경우
•아래와 같은 경우 브레이크 페달이 비정상적
으로 느껴질 수 있으나 고장이 아닙니다.
- 페달을 빠르게 밟는 경우
- 페달을 연속적으로 여러 차례 밟는 경우
- 제동 중 ABS가 작동할 경우

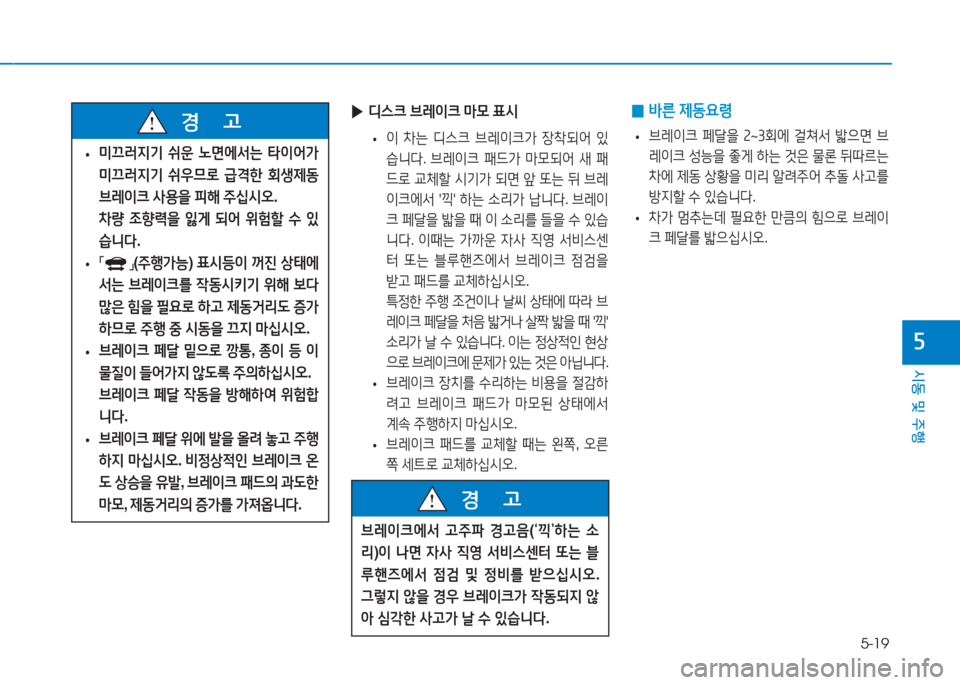

5-19
시동 및 주행
5
▶디스크 브레이크 마모 표시
• 이 차는 디스크 브레이크가 장착되어 있
습니다. 브레이크 패드가 마모되어 새 패
드로 교체할 시기가 되면 앞 또는 뒤 브레
이크에서 '끽' 하는 소리가 납니다. 브레이
크 페달을 밟을 때 이 소리를 들을 수 있습
니다. 이때는 가까운 자사 직영 서비스센
터 또는 블루핸즈에서 브레이크 점검을
받고 패드를 교체하십시오.
특정한 주행 조건이나 날씨 상태에 따라 브
레이크 페달을 처음 밟거나 살짝 밟을 때 '끽'
소리가 날 수 있습니다. 이는 정상적인 현상
으로 브레이크에 문제가 있는 것은 아닙니다.
• 브레이크 장치를 수리하는 비용을 절감하
려고 브레이크 패드가 마모된 상태에서
계속 주행하지 마십시오.
• 브레이크 패드를 교체할 때는 왼쪽, 오른
쪽 세트로 교체하십시오.
브레이크에서 고주파 경고음(‘끽’하는 소
리)이 나면 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
그렇지 않을 경우 브레이크가 작동되지 않
아 심각한 사고가 날 수 있습니다.
경 고
0바른 제동요령
•브레이크 페달을 2~3회에 걸쳐서 밟으면 브
레이크 성능을 좋게 하는 것은 물론 뒤따르는
차에 제동 상황을 미리 알려주어 추돌 사고를
방지할 수 있습니다.
•차가 멈추는데 필요한 만큼의 힘으로 브레이
크 페달를 밟으십시오.
•미끄러지기 쉬운 노면에서는 타이어가
미끄러지기 쉬우므로 급격한 회생제동
브레이크 사용을 피해 주십시오.
차량 조향력을 잃게 되어 위험할 수 있
습니다.
•「」(주행가능) 표시등이 꺼진 상태에
서는 브레이크를 작동시키기 위해 보다
많은 힘을 필요로 하고 제동거리도 증가
하므로 주행 중 시동을 끄지 마십시오.
•브레이크 페달 밑으로 깡통, 종이 등 이
물질이 들어가지 않도록 주의하십시오.
브레이크 페달 작동을 방해하여 위험합
니다.
•브레이크 페달 위에 발을 올려 놓고 주행
하지 마십시오. 비정상적인 브레이크 온
도 상승을 유발, 브레이크 패드의 과도한
마모, 제동거리의 증가를 가져옵니다.
경 고

5-20
시동 및 주행

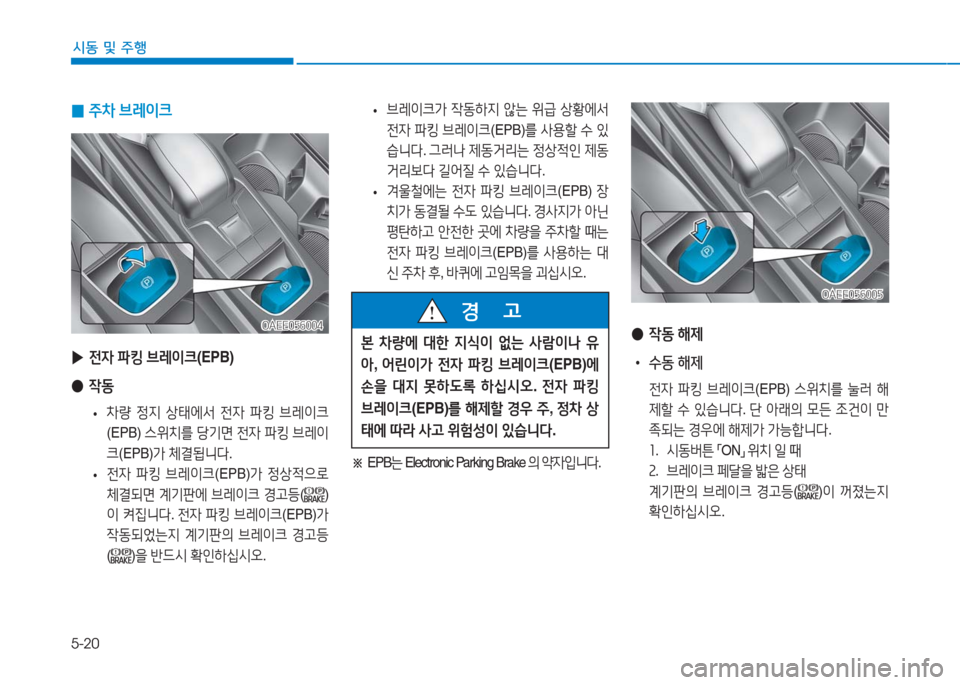

0주차 브레이크
▶전자 파킹 브레이크(EPB)
●작동
•차량 정지 상태에서 전자 파킹 브레이크
(EPB) 스위치를 당기면 전자 파킹 브레이
크(EPB)가 체결됩니다.
•전자 파킹 브레이크(EPB)가 정상적으로
체결되면 계기판에 브레이크 경고등()
이 켜집니다. 전자 파킹 브레이크(EPB)가
작동되었는지 계기판의 브레이크 경고등
()을 반드시 확인하십시오.
•브레이크가 작동하지 않는 위급 상황에서
전자 파킹 브레이크(EPB)를 사용할 수 있
습니다. 그러나 제동거리는 정상적인 제동
거리보다 길어질 수 있습니다.
•겨울철에는 전자 파킹 브레이크(EPB) 장
치가 동결될 수도 있습니다. 경사지가 아닌
평탄하고 안전한 곳에 차량을 주차할 때는
전자 파킹 브레이크(EPB)를 사용하는 대
신 주차 후, 바퀴에 고임목을 괴십시오.
본 차량에 대한 지식이 없는 사람이나 유
아, 어린이가 전자 파킹 브레이크(EPB)에
손을 대지 못하도록 하십시오. 전자 파킹
브레이크(EPB)를 해제할 경우 주, 정차 상
태에 따라 사고 위험성이 있습니다.
경 고OAEE056004OAEE056004
※ EPB는 Electronic Parking Brake 의 약자입니다.
OAEE056005OAEE056005
●작동 해제
•수동 해제
전자 파킹 브레이크(EPB) 스위치를 눌러 해
제할 수 있습니다. 단 아래의 모든 조건이 만
족되는 경우에 해제가 가능합니다.
1. 시동버튼 「ON」 위치 일 때
2. 브레이크 페달을 밟은 상태
계기판의 브레이크 경고등()이 꺼졌는지
확인하십시오.

5-21
시동 및 주행
5

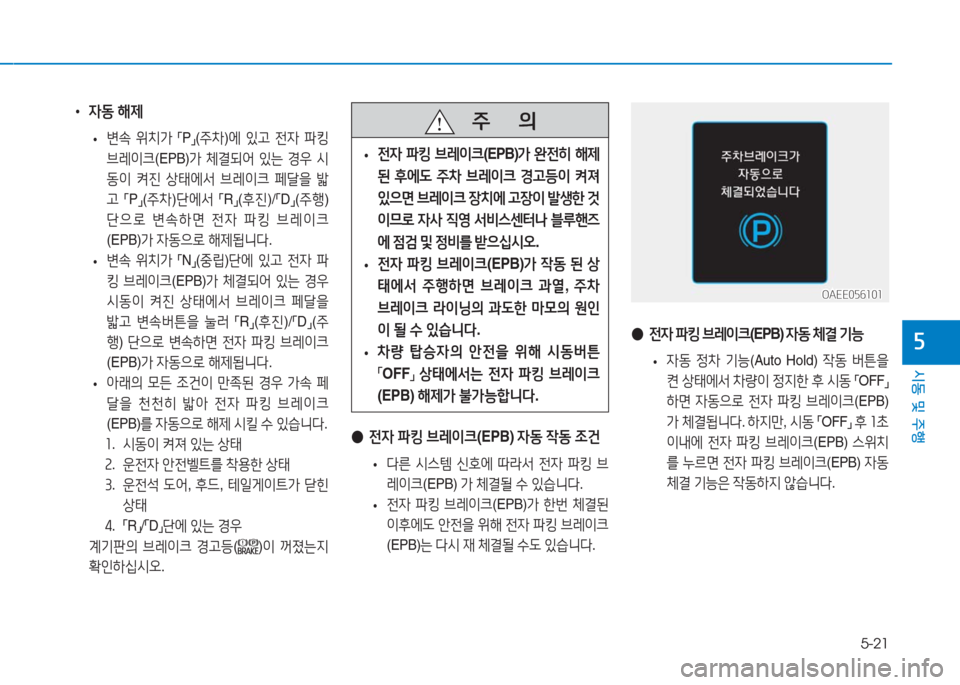

•자동 해제
•변속 위치가 「P」(주차)에 있고 전자 파킹
브레이크(EPB)가 체결되어 있는 경우 시
동이 켜진 상태에서 브레이크 페달을 밟
고 「P」(주차)단에서 「R」(후진)/「D」(주행)
단으로 변속하면 전자 파킹 브레이크
(EPB)가 자동으로 해제됩니다.
•변속 위치가 「N」(중립)단에 있고 전자 파
킹 브레이크(EPB)가 체결되어 있는 경우
시동이 켜진 상태에서 브레이크 페달을
밟고 변속버튼을 눌러 「R」(후진)/「D」(주
행) 단으로 변속하면 전자 파킹 브레이크
(EPB)가 자동으로 해제됩니다.
•아래의 모든 조건이 만족된 경우 가속 페
달을 천천히 밟아 전자 파킹 브레이크
(EPB)를 자동으로 해제 시킬 수 있습니다.
1. 시동이 켜져 있는 상태
2. 운전자 안전벨트를 착용한 상태
3. 운전석 도어, 후드, 테일게이트가 닫힌
상태
4. 「R」/「D」단에 있는 경우
계기판의 브레이크 경고등()이 꺼졌는지
확인하십시오.
OAEE056101OAEE056101
●전자 파킹 브레이크(EPB) 자동 체결 기능
•자동 정차 기능(Auto Hold) 작동 버튼을
켠 상태에서 차량이 정지한 후 시동 「OFF」
하면 자동으로 전자 파킹 브레이크(EPB)
가 체결됩니다. 하지만, 시동 「OFF」 후 1초
이내에 전자 파킹 브레이크(EPB) 스위치
를 누르면 전자 파킹 브레이크(EPB) 자동
체결 기능은 작동하지 않습니다.
●전자 파킹 브레이크(EPB) 자동 작동 조건
•다른 시스템 신호에 따라서 전자 파킹 브
레이크(EPB) 가 체결될 수 있습니다.
•전자 파킹 브레이크(EPB)가 한번 체결된
이후에도 안전을 위해 전자 파킹 브레이크
(EPB)는 다시 재 체결될 수도 있습니다.
주 의
•전자 파킹 브레이크(EPB)가 완전히 해제
된 후에도 주차 브레이크 경고등이 켜져
있으면 브레이크 장치에 고장이 발생한 것
이므로 자사 직영 서비스센터나 블루핸즈
에 점검 및 정비를 받으십시오.
•전자 파킹 브레이크(EPB)가 작동 된 상
태에서 주행하면 브레이크 과열, 주차
브레이크 라이닝의 과도한 마모의 원인
이 될 수 있습니다.
•차량 탑승자의 안전을 위해 시동버튼
「OFF」 상태에서는 전자 파킹 브레이크
(EPB) 해제가 불가능합니다.

5-22
시동 및 주행
OAEE056115OAEE056115

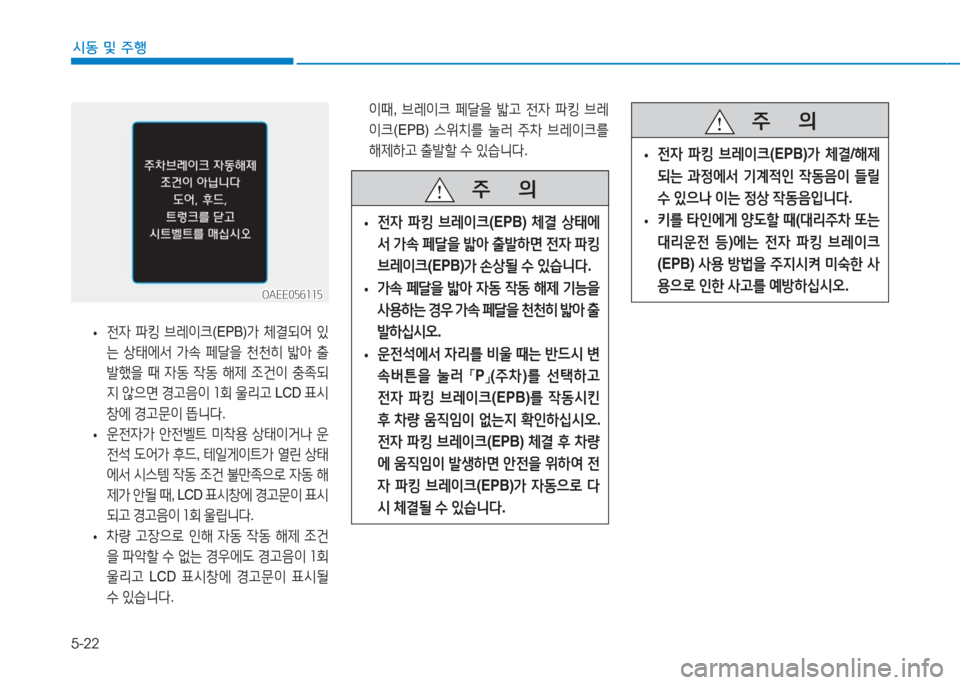

이때, 브레이크 페달을 밟고 전자 파킹 브레
이크(EPB) 스위치를 눌러 주차 브레이크를
해제하고 출발할 수 있습니다.
•전자 파킹 브레이크(EPB)가 체결되어 있
는 상태에서 가속 페달을 천천히 밟아 출
발했을 때 자동 작동 해제 조건이 충족되
지 않으면 경고음이 1회 울리고 LCD 표시
창에 경고문이 뜹니다.
•운전자가 안전벨트 미착용 상태이거나 운
전석 도어가 후드, 테일게이트가 열린 상태
에서 시스템 작동 조건 불만족으로 자동 해
제가 안될 때, LCD 표시창에 경고문이 표시
되고 경고음이 1회 울립니다.
•차량 고장으로 인해 자동 작동 해제 조건
을 파악할 수 없는 경우에도 경고음이 1회
울리고 LCD 표시창에 경고문이 표시될
수 있습니다.
주 의
•전자 파킹 브레이크(EPB) 체결 상태에
서 가속 페달을 밟아 출발하면 전자 파킹
브레이크(EPB)가 손상될 수 있습니다.
•가속 페달을 밟아 자동 작동 해제 기능을
사용하는 경우 가속 페달을 천천히 밟아 출
발하십시오.
•운전석에서 자리를 비울 때는 반드시 변
속버튼을 눌러 「P」(주차)를 선택하고
전자 파킹 브레이크(EPB)를 작동시킨
후 차량 움직임이 없는지 확인하십시오.
전자 파킹 브레이크(EPB) 체결 후 차량
에 움직임이 발생하면 안전을 위하여 전
자 파킹 브레이크(EPB)가 자동으로 다
시 체결될 수 있습니다.
주 의
•전자 파킹 브레이크(EPB)가 체결/해제
되는 과정에서 기계적인 작동음이 들릴
수 있으나 이는 정상 작동음입니다.
•키를 타인에게 양도할 때(대리주차 또는
대리운전 등)에는 전자 파킹 브레이크
(EPB) 사용 방법을 주지시켜 미숙한 사
용으로 인한 사고를 예방하십시오.

5-23
시동 및 주행
5
OAEE056006OAEE056006

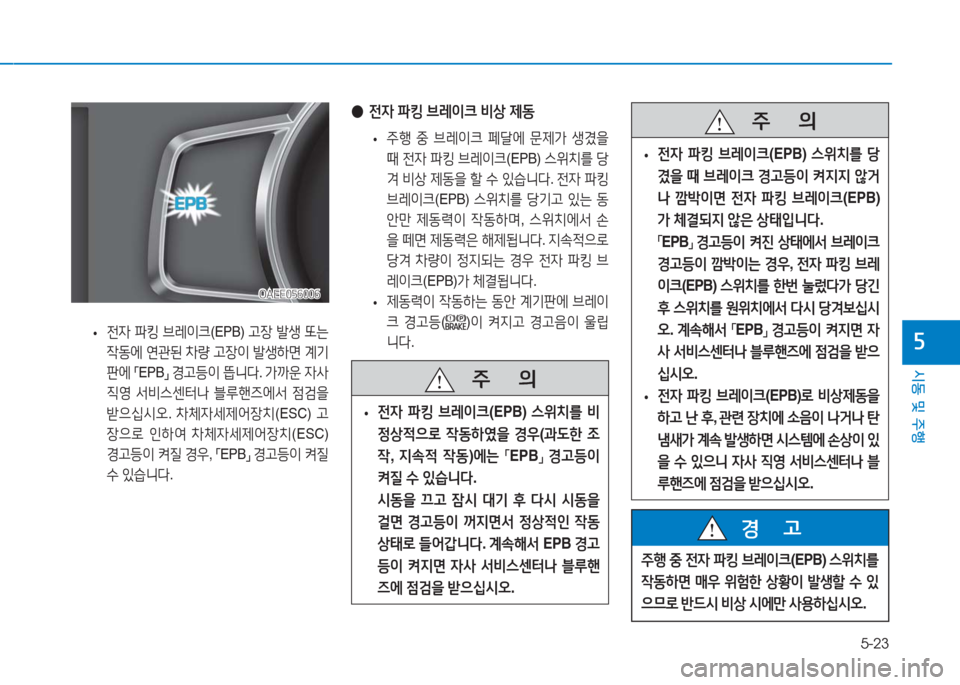

•전자 파킹 브레이크(EPB) 고장 발생 또는
작동에 연관된 차량 고장이 발생하면 계기
판에 「EPB」 경고등이 뜹니다. 가까운 자사
직영 서비스센터나 블루핸즈에서 점검을
받으십시오. 차체자세제어장치(ESC) 고
장으로 인하여 차체자세제어장치(ESC)
경고등이 켜질 경우, 「EPB」 경고등이 켜질
수 있습니다.
●전자 파킹 브레이크 비상 제동
•주행 중 브레이크 페달에 문제가 생겼을
때 전자 파킹 브레이크(EPB) 스위치를 당
겨 비상 제동을 할 수 있습니다. 전자 파킹
브레이크(EPB) 스위치를 당기고 있는 동
안만 제동력이 작동하며, 스위치에서 손
을 떼면 제동력은 해제됩니다. 지속적으로
당겨 차량이 정지되는 경우 전자 파킹 브
레이크(EPB)가 체결됩니다.
•제동력이 작동하는 동안 계기판에 브레이
크 경고등()이 켜지고 경고음이 울립
니다.
주 의
•전자 파킹 브레이크(EPB) 스위치를 비
정상적으로 작동하였을 경우(과도한 조
작, 지속적 작동)에는 「EPB」 경고등이
켜질 수 있습니다.
시동을 끄고 잠시 대기 후 다시 시동을
걸면 경고등이 꺼지면서 정상적인 작동
상태로 들어갑니다. 계속해서 EPB 경고
등이 켜지면 자사 서비스센터나 블루핸
즈에 점검을 받으십시오.
주 의
•전자 파킹 브레이크(EPB) 스위치를 당
겼을 때 브레이크 경고등이 켜지지 않거
나 깜박이면 전자 파킹 브레이크(EPB)
가 체결되지 않은 상태입니다.
「EPB」 경고등이 켜진 상태에서 브레이크
경고등이 깜박이는 경우, 전자 파킹 브레
이크(EPB) 스위치를 한번 눌렀다가 당긴
후 스위치를 원위치에서 다시 당겨보십시
오. 계속해서 「EPB」 경고등이 켜지면 자
사 서비스센터나 블루핸즈에 점검을 받으
십시오.
•전자 파킹 브레이크(EPB)로 비상제동을
하고 난 후, 관련 장치에 소음이 나거나 탄
냄새가 계속 발생하면 시스템에 손상이 있
을 수 있으니 자사 직영 서비스센터나 블
루핸즈에 점검을 받으십시오.
주행 중 전자 파킹 브레이크(EPB) 스위치를
작동하면 매우 위험한 상황이 발생할 수 있
으므로 반드시 비상 시에만 사용하십시오.
경 고

5-24
시동 및 주행

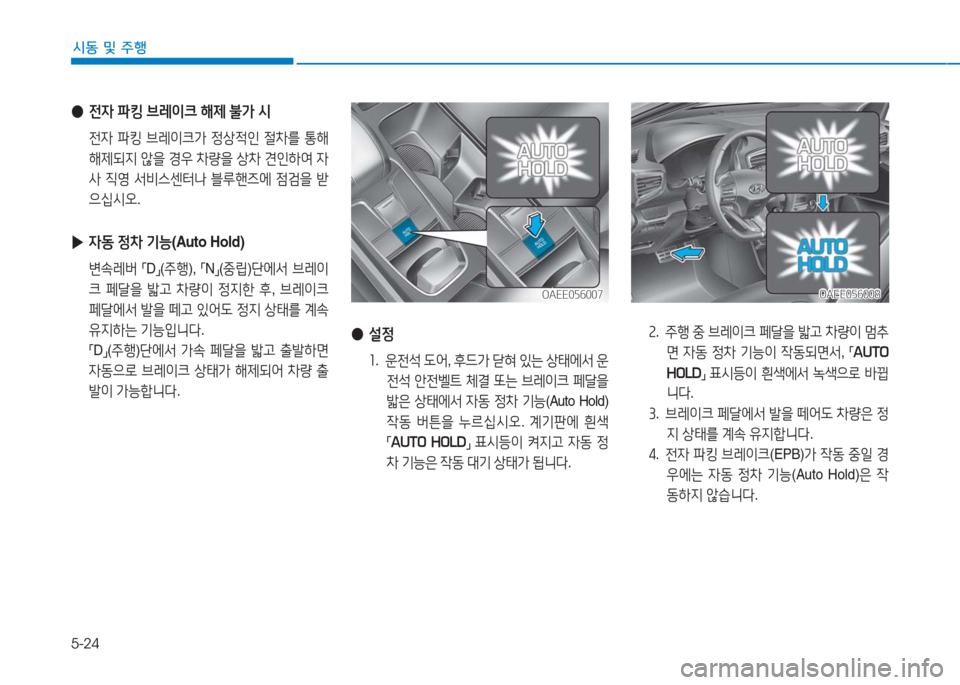

●전자 파킹 브레이크 해제 불가 시
전자 파킹 브레이크가 정상적인 절차를 통해
해제되지 않을 경우 차량을 상차 견인하여 자
사 직영 서비스센터나 블루핸즈에 점검을 받
으십시오.
▶자동 정차 기능(Auto Hold)
변속레버 「D」(주행), 「N」(중립)단에서 브레이
크 페달을 밟고 차량이 정지한 후, 브레이크
페달에서 발을 떼고 있어도 정지 상태를 계속
유지하는 기능입니다.
「D」(주행)단에서 가속 페달을 밟고 출발하면
자동으로 브레이크 상태가 해제되어 차량 출
발이 가능합니다.
●설정
1. 운전석 도어, 후드가 닫혀 있는 상태에서 운
전석 안전벨트 체결 또는 브레이크 페달을
밟은 상태에서 자동 정차 기능(Auto Hold)
작동 버튼을 누르십시오. 계기판에 흰색
「AUTO HOLD」 표시등이 켜지고 자동 정
차 기능은 작동 대기 상태가 됩니다.
OAEE056007OAEE056007OAEE056008OAEE056008
2. 주행 중 브레이크 페달을 밟고 차량이 멈추
면 자동 정차 기능이 작동되면서, 「AUTO
HOLD」 표시등이 흰색에서 녹색으로 바뀝
니다.
3. 브레이크 페달에서 발을 떼어도 차량은 정
지 상태를 계속 유지합니다.
4. 전자 파킹 브레이크(EPB)가 작동 중일 경
우에는 자동 정차 기능(Auto Hold)은 작
동하지 않습니다.

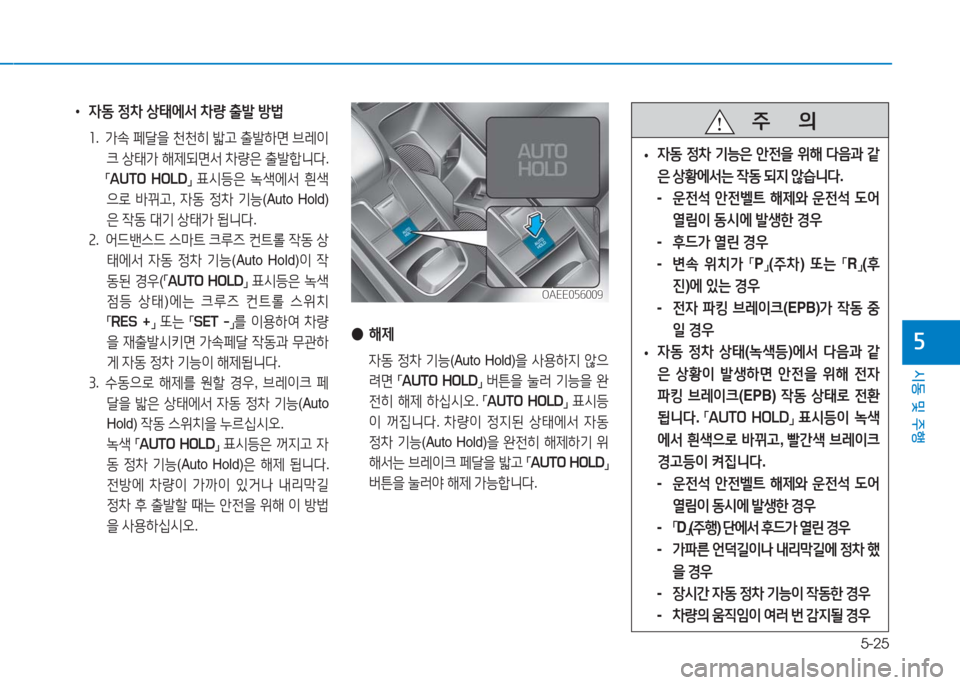

5-25
시동 및 주행
5
•자동 정차 상태에서 차량 출발 방법
1. 가속 페달을 천천히 밟고 출발하면 브레이
크 상태가 해제되면서 차량은 출발합니다.
「AUTO HOLD」 표시등은 녹색에서 흰색
으로 바뀌고, 자동 정차 기능(Auto Hold)
은 작동 대기 상태가 됩니다.
2. 어드밴스드 스마트 크루즈 컨트롤 작동 상
태에서 자동 정차 기능(Auto Hold)이 작
동된 경우(「AUTO HOLD」 표시등은 녹색
점등 상태)에는 크루즈 컨트롤 스위치
「RES +」 또는 「SET -」를 이용하여 차량
을 재출발시키면 가속페달 작동과 무관하
게 자동 정차 기능이 해제됩니다.
3. 수동으로 해제를 원할 경우, 브레이크 페
달을 밟은 상태에서 자동 정차 기능(Auto
Hold) 작동 스위치을 누르십시오.
녹색 「AUTO HOLD」 표시등은 꺼지고 자
동 정차 기능(Auto Hold)은 해제 됩니다.
전방에 차량이 가까이 있거나 내리막길
정차 후 출발할 때는 안전을 위해 이 방법
을 사용하십시오.
●해제
자동 정차 기능(Auto Hold)을 사용하지 않으
려면 「AUTO HOLD」 버튼을 눌러 기능을 완
전히 해제 하십시오. 「AUTO HOLD」 표시등
이 꺼집니다. 차량이 정지된 상태에서 자동
정차 기능(Auto Hold)을 완전히 해제하기 위
해서는 브레이크 페달을 밟고 「AUTO HOLD」
버튼을 눌러야 해제 가능합니다.
OAEE056009OAEE056009
주 의
•자동 정차 기능은 안전을 위해 다음과 같
은 상황에서는 작동 되지 않습니다.
- 운전석 안전벨트 해제와 운전석 도어
열림이 동시에 발생한 경우
- 후드가 열린 경우
- 변속 위치가 「P」(주차) 또는 「R」(후
진)에 있는 경우
- 전자 파킹 브레이크(EPB)가 작동 중
일 경우
•자동 정차 상태(녹색등)에서 다음과 같
은 상황이 발생하면 안전을 위해 전자
파킹 브레이크(EPB) 작동 상태로 전환
됩니다. 「AUTO HOLD」 표시등이 녹색
에서 흰색으로 바뀌고, 빨간색 브레이크
경고등이 켜집니다.
- 운전석 안전벨트 해제와 운전석 도어
열림이 동시에 발생한 경우
- 「D」(주행) 단에서 후드가 열린 경우
- 가파른 언덕길이나 내리막길에 정차 했
을 경우
- 장시간 자동 정차 기능이 작동한 경우
- 차량의 움직임이 여러 번 감지될 경우

5-26
시동 및 주행
OAEE056101OAEE056101

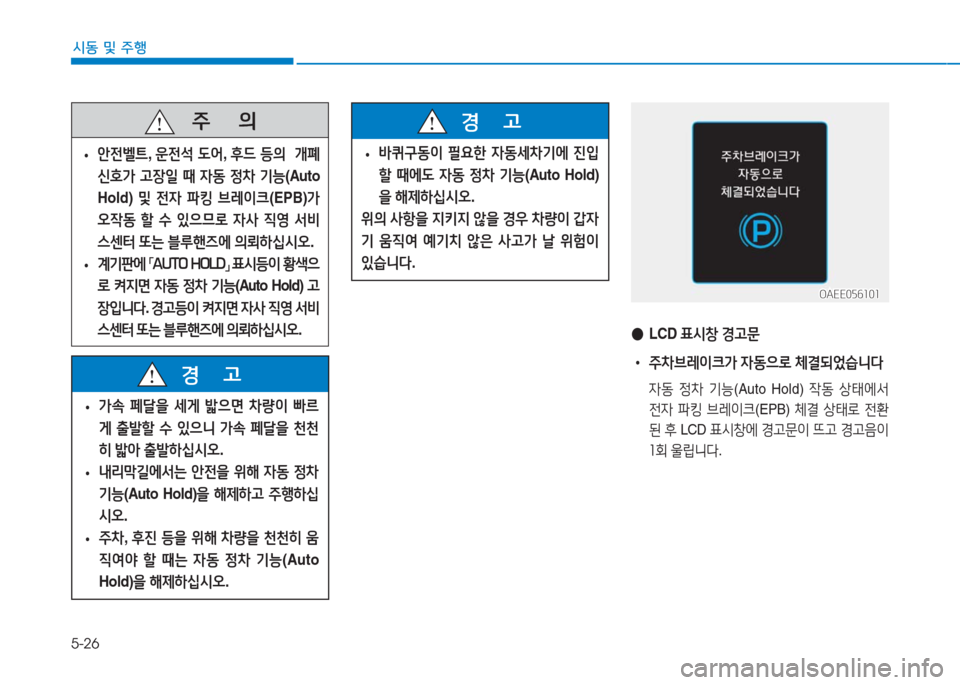

●LCD 표시창 경고문
•주차브레이크가 자동으로 체결되었습니다
자동 정차 기능(Auto Hold) 작동 상태에서
전자 파킹 브레이크(EPB) 체결 상태로 전환
된 후 LCD 표시창에 경고문이 뜨고 경고음이
1회 울립니다.
주 의
•안전벨트, 운전석 도어, 후드 등의 개폐
신호가 고장일 때 자동 정차 기능(Auto
Hold) 및 전자 파킹 브레이크(EPB)가
오작동 할 수 있으므로 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하십시오.
•계기판에 「AUTO HOLD」 표시등이 황색으
로 켜지면 자동 정차 기능(Auto Hold) 고
장입니다. 경고등이 켜지면 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하십시오.
•가속 페달을 세게 밟으면 차량이 빠르
게 출발할 수 있으니 가속 페달을 천천
히 밟아 출발하십시오.
•내리막길에서는 안전을 위해 자동 정차
기능(Auto Hold)을 해제하고 주행하십
시오.
•주차, 후진 등을 위해 차량을 천천히 움
직여야 할 때는 자동 정차 기능(Auto
Hold)을 해제하십시오.
경 고
•바퀴구동이 필요한 자동세차기에 진입
할 때에도 자동 정차 기능(Auto Hold)
을 해제하십시오.
위의 사항을 지키지 않을 경우 차량이 갑자
기 움직여 예기치 않은 사고가 날 위험이
있습니다.
경 고
