Hyundai Ioniq Electric 2016 표준4 내비게이션 (in Korean)

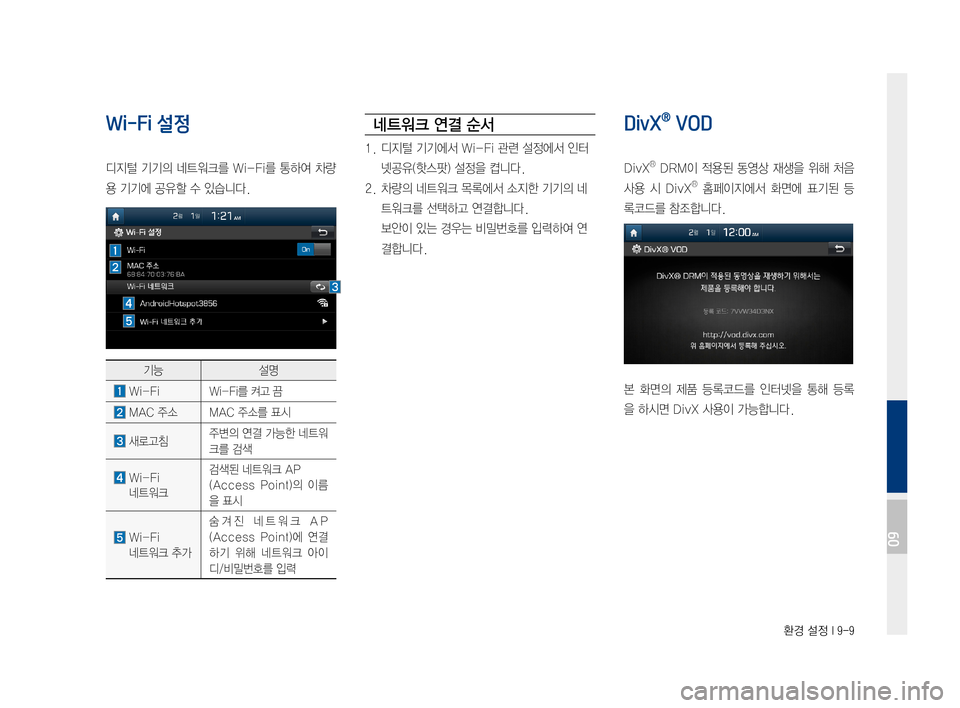

환경 설정 I 9-9
Wi-Fi 설정
디지털 기기의 네트워크를 Wi-Fi를 통하여 차량
용 기기에 공유할 수 있습니다.
기능설명
Wi-FiWi-Fi를 켜고 끔
MAC 주소MAC 주소를 표시
새로고침주변의 연결 가능한 네트워
크를 검색
Wi-Fi
네트워크
검색된 네트워크 AP
(Access Point)의 이름
을 표시
Wi-Fi
네트워크 추가
숨겨진 네트워크 AP
(Access Point)에 연결
하기 위해 네트워크 아이
디/비밀번호를 입력
네트워크 연결 순서
1. 디지털 기기에서 Wi-Fi 관련 설정에서 인터
넷공유(핫스팟) 설정을 켭니다.
2. 차량의 네트워크 목록에서 소지한 기기의 네
트워크를 선택하고 연결합니다.
보안이 있는 경우는 비밀번호를 입력하여 연
결합니다.
DivX® VOD
DivXⓇ DRM이 적용된 동영상 재생을 위해 처음
사용 시 DivXⓇ 홈페이지에서 화면에 표기된 등
록코드를 참조합니다.
본 화면의 제품 등록코드를 인터넷을 통해 등록
을 하시면 DivX 사용이 가능합니다.
09

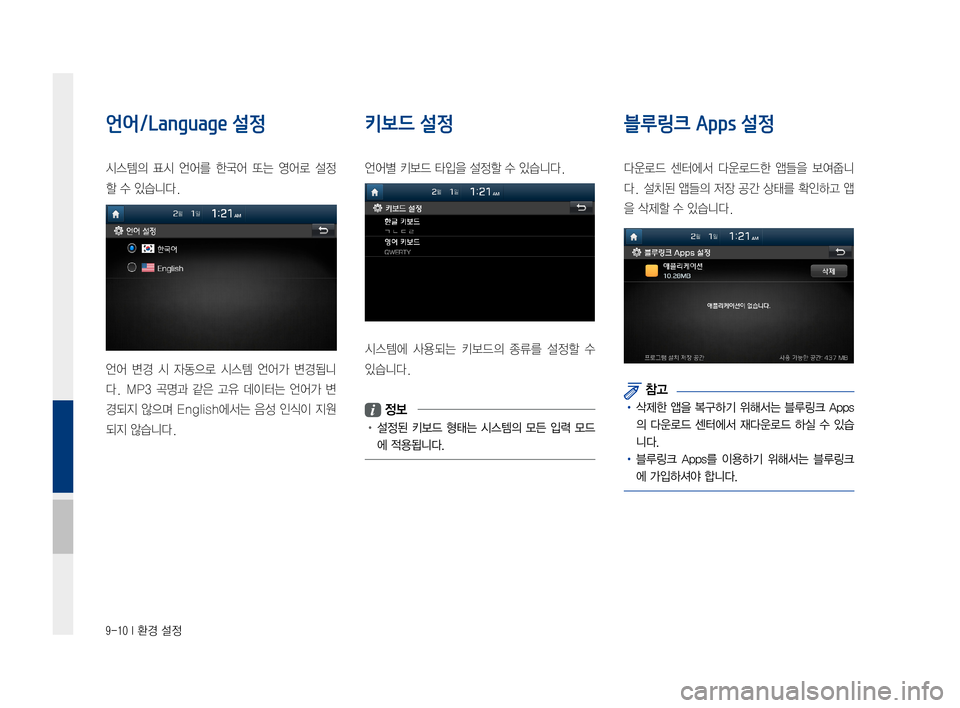

9-10 I 환경 설정
언어/Language 설정
시스템의 표시 언어를 한국어 또는 영어로 설정
할 수 있습니다.
언어 변경 시 자동으로 시스템 언어가 변경됩니
다. MP3 곡명과 같은 고유 데이터는 언어가 변
경되지 않으며 English에서는 음성 인식이 지원
되지 않습니다.
키보드 설정
언어별 키보드 타입을 설정할 수 있습니다.
시스템에 사용되는 키보드의 종류를 설정할 수
있습니다.
정보
• 설정된 키보드 형태는 시스템의 모든 입력 모드
에 적용됩니다.
블루링크 Apps 설정
다운로드 센터에서 다운로드한 앱들을 보여줍니
다. 설치된 앱들의 저장 공간 상태를 확인하고 앱
을 삭제할 수 있습니다.
참고
• 삭제한 앱을 복구하기 위해서는 블루링크 Apps
의 다운로드 센터에서 재다운로드 하실 수 있습
니다.
• 블루링크 Apps를 이용하기 위해서는 블루링크
에 가입하셔야 합니다.
09

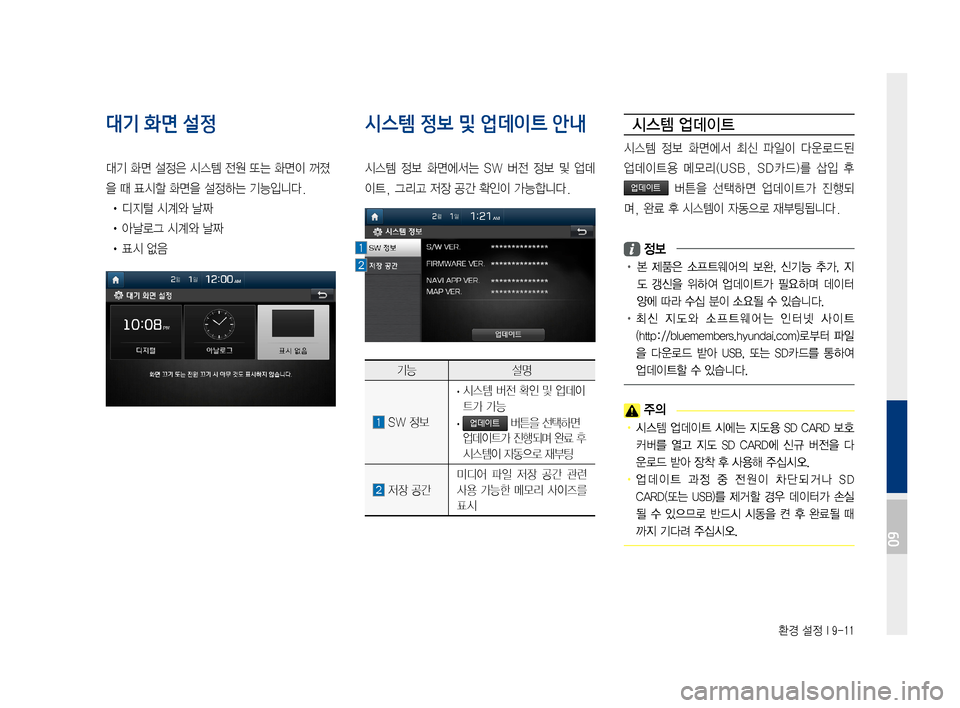

환경 설정 I 9-11
대기 화면 설정
대기 화면 설정은 시스템 전원 또는 화면이 꺼졌
을 때 표시할 화면을 설정하는 기능입니다.
• 디지털 시계와 날짜
• 아날로그 시계와 날짜
• 표시 없음
시스템 정보 및 업데이트 안내
시스템 정보 화면에서는 SW 버전 정보 및 업데
이트, 그리고 저장 공간 확인이 가능합니다.
기능설명
SW 정보
· 시스템 버전 확인 및 업데이
트가 가능
· 버튼을 선택하면
업데이트가 진행되며 완료 후
시스템이 자동으로 재부팅
저장 공간
미디어 파일 저장 공간 관련
사용 가능한 메모리 사이즈를
표시
시스템 업데이트
시스템 정보 화면에서 최신 파일이 다운로드된
업데이트용 메모리(USB, SD카드)를 삽입 후
버튼을 선택하면 업데이트가 진행되
며, 완료 후 시스템이 자동으로 재부팅됩니다.
정보
• 본 제품은 소프트웨어의 보완, 신기능 추가, 지
도 갱신을 위하여 업데이트가 필요하며 데이터
양에 따라 수십 분이 소요될 수 있습니다.
• 최신 지도와 소프트웨어는 인터넷 사이트
(http://bluemembers.hyundai.com)로부터 파일
을 다운로드 받아 USB, 또는 SD카드를 통하여
업데이트할 수 있습니다.
주의
• 시스템 업데이트 시에는 지도용 SD CARD 보호
커버를 열고 지도 SD CARD에 신규 버전을 다
운로드 받아 장착 후 사용해 주십시오.
• 업데이트 과정 중 전원이 차단되거나 SD
CARD(또는 USB)를 제거할 경우 데이터가 손실
될 수 있으므로 반드시 시동을 켠 후 완료될 때
까지 기다려 주십시오.
09
!

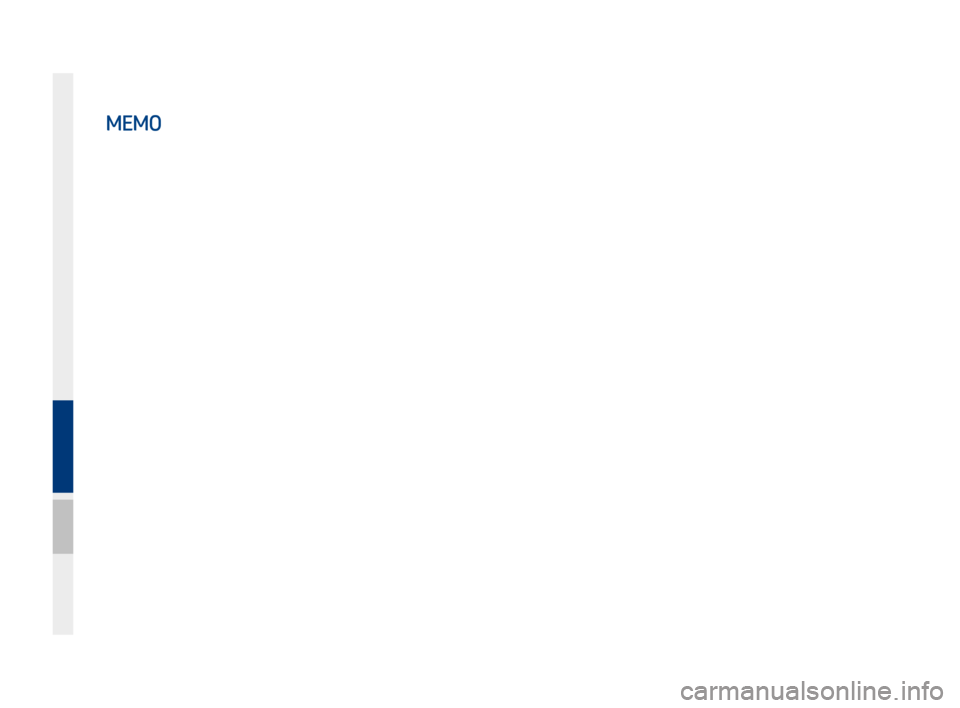

MEMO
09

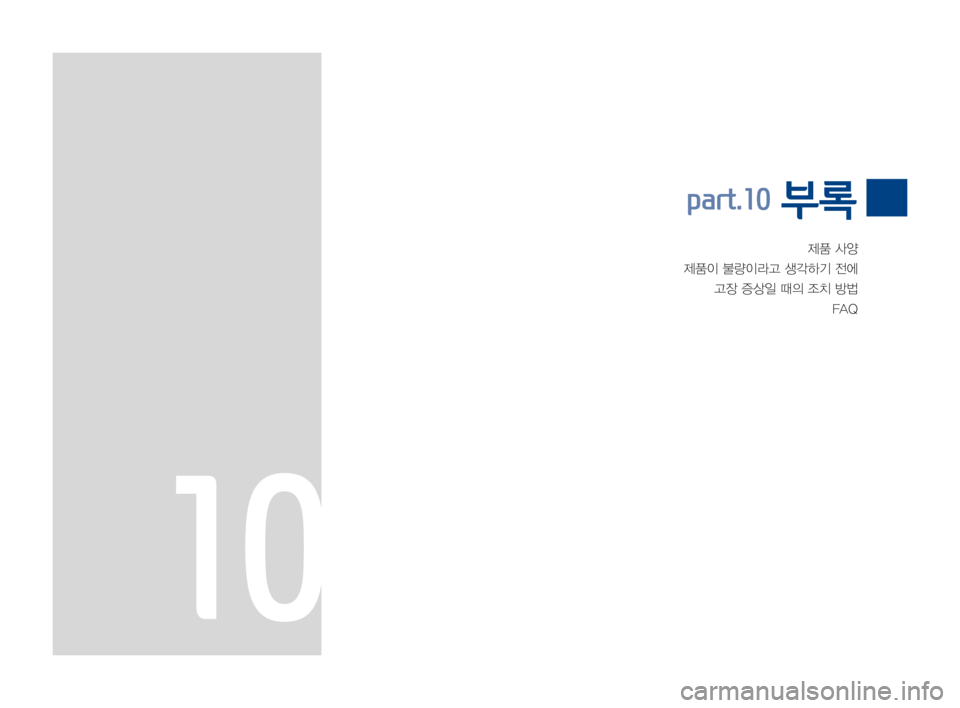

제품 사양
제품이 불량이라고 생각하기 전에
고장 증상일 때의 조치 방법
FA Q
part.10 부록
10

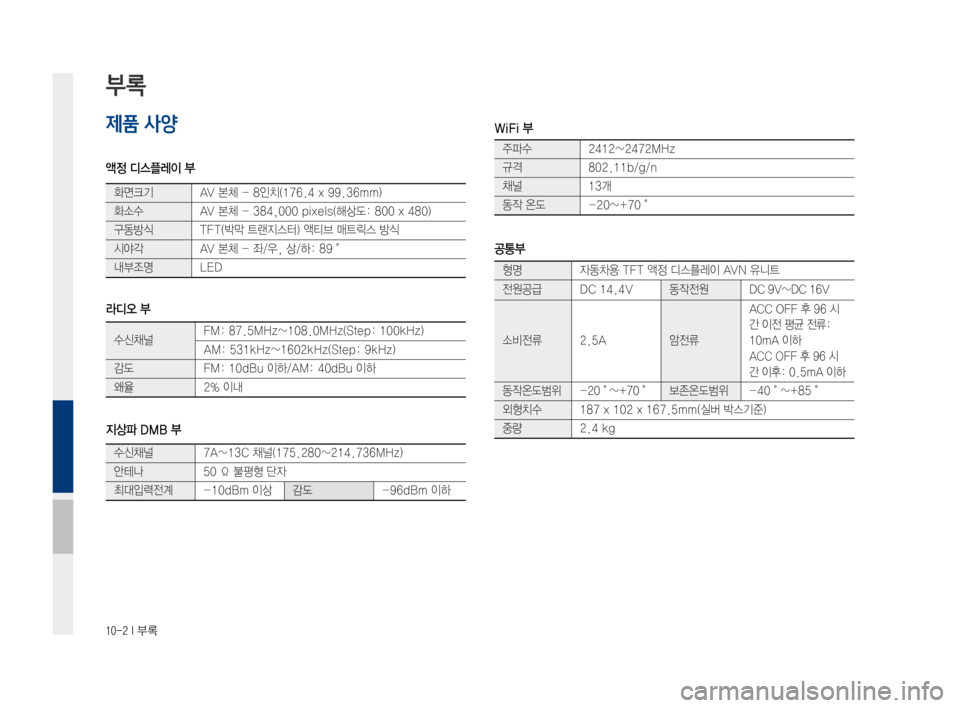

10-2 I 부록
제품 사양
액정 디스플레이 부
라디오 부
지상파 DMB 부
WiFi 부
공통부
부록
화면크기AV 본체 - 8인치(176.4 x 99.36mm)
화소수AV 본체 - 384,000 pixels(해상도: 800 x 480)
구동방식TFT(박막 트랜지스터) 액티브 매트릭스 방식
시야각AV 본체 - 좌/우, 상/하: 89˚
내부조명LED형명자동차용 TFT 액정 디스플레이 AVN 유니트
전원공급DC 14.4V동작전원DC 9V~DC 16V
소비전류2.5A암전류
ACC OFF 후 96 시
간 이전 평균 전류:
10mA 이하
ACC OFF 후 96 시
간 이후: 0.5mA 이하
동작온도범위-20˚~+70˚보존온도범위-40˚~+85˚
외형치수187 x 102 x 167.5mm(실버 박스기준)
중량2.4 kg
수신채널FM: 87.5MHz~108.0MHz(Step: 100kHz)
AM: 531kHz~1602kHz(Step: 9kHz)
감도FM: 10dBu 이하/AM: 40dBu 이하
왜율2% 이내
수신채널7A~13C 채널(175.280~214.736MHz)
안테나50 Ω 불평형 단자
최대입력전계-10dBm 이상감도-96dBm 이하
주파수2412~2472MHz
규격802.11b/g/n
채널13개
동작 온도-20~+70˚
10

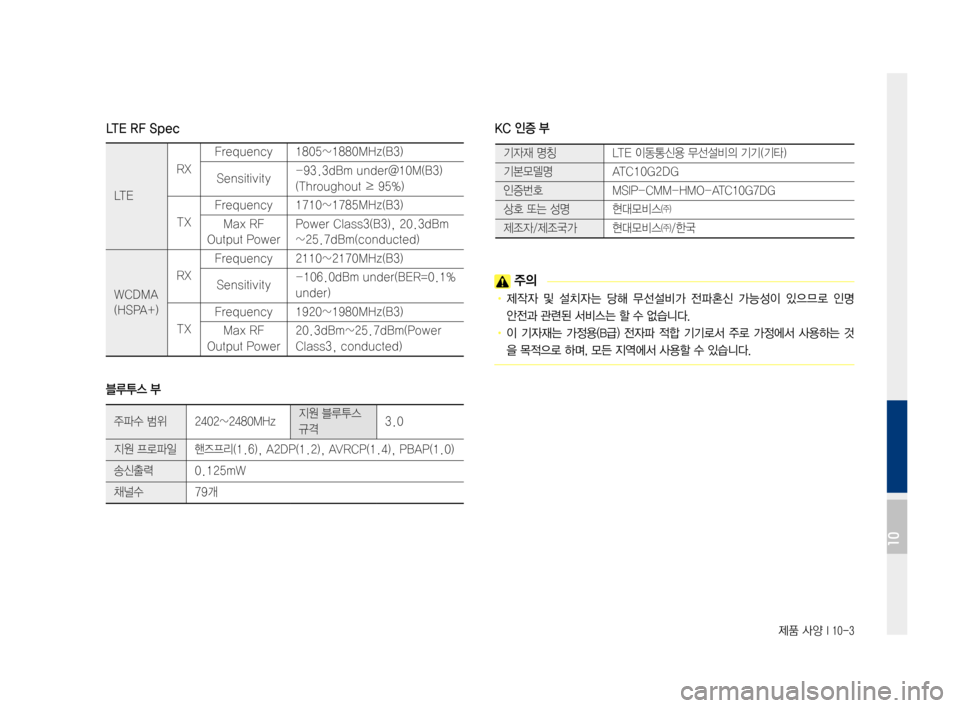

제품 사양 I 10-3
LTE RF Spec
블루투스 부
KC 인증 부
주의
• 제작자 및 설치자는 당해 무선설비가 전파혼신 가능성이 있으므로 인명
안전과 관련된 서비스는 할 수 없습니다.
• 이 기자재는 가정용(B급) 전자파 적합 기기로서 주로 가정에서 사용하는 것
을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.
주파수 범위2402~2480MHz지원 블루투스
규격3.0
지원 프로파일핸즈프리(1.6), A2DP(1.2), AVRCP(1.4), PBAP(1.0)
송신출력0.125mW
채널수79개
기자재 명칭LTE 이동통신용 무선설비의 기기(기타)
기본모델명ATC10G2DG
인증번호MSIP-CMM-HMO-ATC10G7DG
상호 또는 성명현대모비스㈜
제조자/제조국가현대모비스㈜/한국
LT E
RX
Frequency1805~1880MHz(B3)
Sensitivity-93.3dBm under@10M(B3)
(Throughout ≥ 95%)
TX
Frequency1710~1785MHz(B3)
Max RF
Output Power
Power Class3(B3), 20.3dBm
~25.7dBm(conducted)
WCDMA
(HSPA+)
RX
Frequency2110~2170MHz(B3)
Sensitivity-106.0dBm under(BER=0.1%
under)
TX
Frequency1920~1980MHz(B3)
Max RF
Output Power
20.3dBm~25.7dBm(Power
Class3, conducted)
10

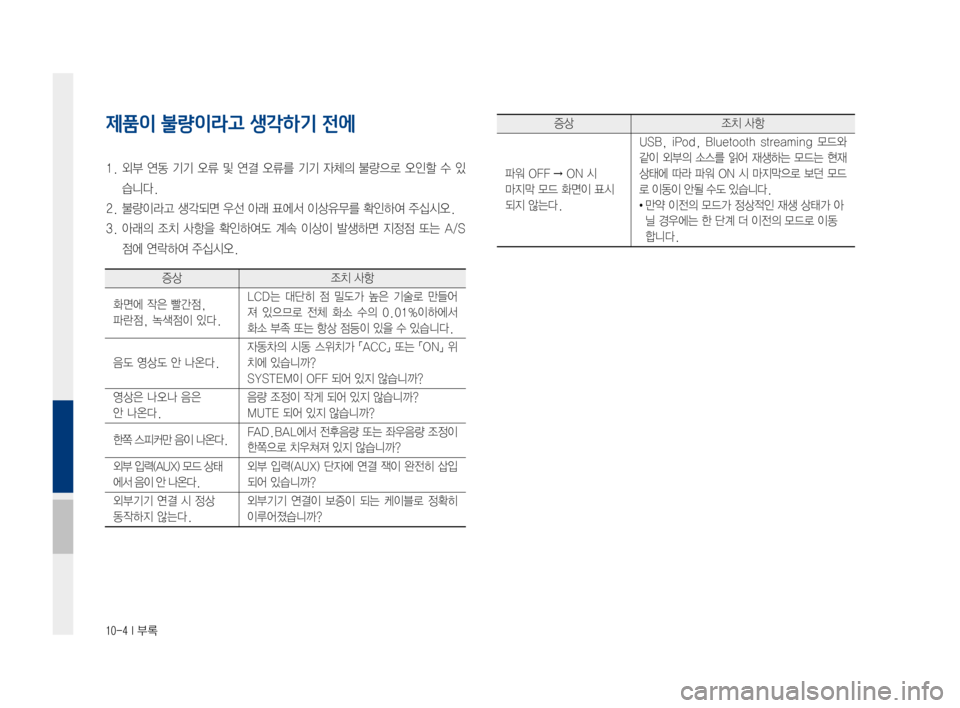

10-4 I 부록
제품이 불량이라고 생각하기 전에
1. 외부 연동 기기 오류 및 연결 오류를 기기 자체의 불량으로 오인할 수 있
습니다.
2. 불량이라고 생각되면 우선 아래 표에서 이상유무를 확인하여 주십시오.
3. 아래의 조치 사항을 확인하여도 계속 이상이 발생하면 지정점 또는 A/S
점에 연락하여 주십시오.
증상조치 사항
화면에 작은 빨간점,
파란점, 녹색점이 있다.
LCD는 대단히 점 밀도가 높은 기술로 만들어
져 있으므로 전체 화소 수의 0.01%이하에서
화소 부족 또는 항상 점등이 있을 수 있습니다.
음도 영상도 안 나온다.
자동차의 시동 스위치가 「ACC」 또는 「ON」 위
치에 있습니까?
SYSTEM이 OFF 되어 있지 않습니까?
영상은 나오나 음은
안 나온다.
음량 조정이 작게 되어 있지 않습니까?
MUTE 되어 있지 않습니까?
한쪽 스피커만 음이 나온다.FAD.BAL에서 전후음량 또는 좌우음량 조정이
한쪽으로 치우쳐져 있지 않습니까?
외부 입력(AUX) 모드 상태
에서 음이 안 나온다.
외부 입력(AUX) 단자에 연결 잭이 완전히 삽입
되어 있습니까?
외부기기 연결 시 정상
동작하지 않는다.
외부기기 연결이 보증이 되는 케이블로 정확히
이루어졌습니까?
증상조치 사항
파워 OFF → ON 시
마지막 모드 화면이 표시
되지 않는다.
USB, iPod, Bluetooth streaming 모드와
같이 외부의 소스를 읽어 재생하는 모드는 현재
상태에 따라 파워 ON 시 마지막으로 보던 모드
로 이동이 안될 수도 있습니다.
• 만약 이전의 모드가 정상적인 재생 상태가 아
닐 경우에는 한 단계 더 이전의 모드로 이동
합니다.
10

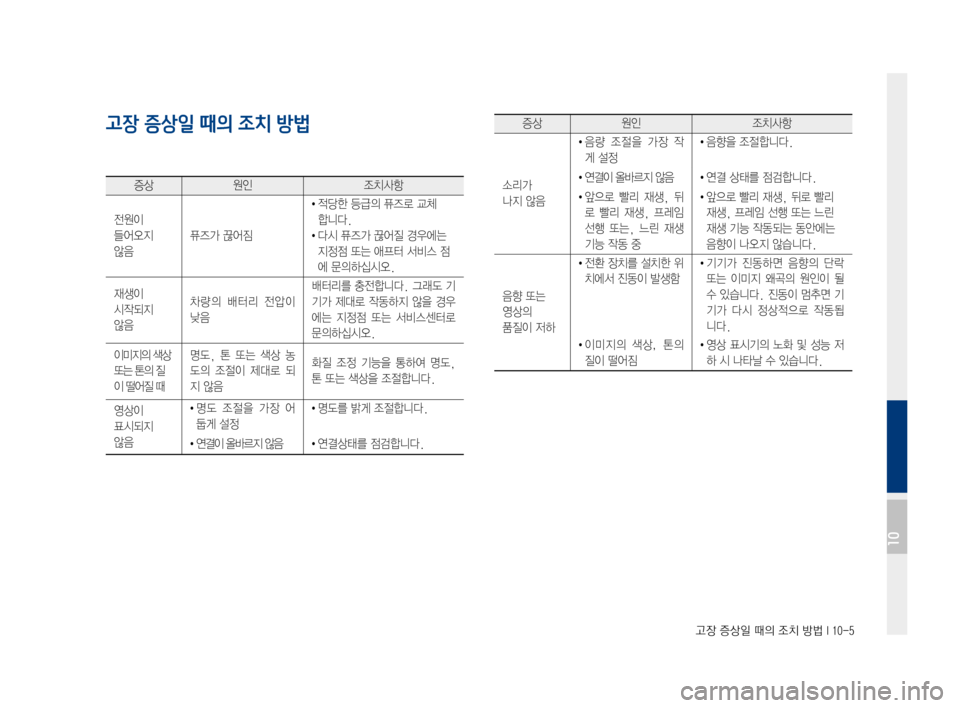

고장 증상일 때의 조치 방법 I 10-5
고장 증상일 때의 조치 방법
증상원인조치사항
전원이
들어오지
않음
퓨즈가 끊어짐
• 적당한 등급의 퓨즈로 교체
합니다.
• 다시 퓨즈가 끊어질 경우에는
지정점 또는 애프터 서비스 점
에 문의하십시오.
재생이
시작되지
않음
차량의 배터리 전압이
낮음
배터리를 충전합니다. 그래도 기
기가 제대로 작동하지 않을 경우
에는 지정점 또는 서비스센터로
문의하십시오.
이미지의 색상
또는 톤의 질
이 떨어질 때
명도, 톤 또는 색상 농
도의 조절이 제대로 되
지 않음
화질 조정 기능을 통하여 명도,
톤 또는 색상을 조절합니다.
영상이
표시되지
않음
• 명도 조절을 가장 어
둡게 설정
•명도를 밝게 조절합니다.
•연결이 올바르지 않음 •연결상태를 점검합니다.
증상원인조치사항
소리가
나지 않음
• 음량 조절을 가장 작
게 설정
•음향을 조절합니다.
•연결이 올바르지 않음 •연결 상태를 점검합니다.
• 앞으로 빨리 재생, 뒤
로 빨리 재생, 프레임
선행 또는, 느린 재생
기능 작동 중
• 앞으로 빨리 재생, 뒤로 빨리
재생, 프레임 선행 또는 느린
재생 기능 작동되는 동안에는
음향이 나오지 않습니다.
음향 또는
영상의
품질이 저하
• 전환 장치를 설치한 위
치에서 진동이 발생함
• 기기가 진동하면 음향의 단락
또는 이미지 왜곡의 원인이 될
수 있습니다. 진동이 멈추면 기
기가 다시 정상적으로 작동됩
니다.
•이미지의 색상，톤의
질이 떨어짐
• 영상 표시기의 노화 및 성능 저
하 시 나타날 수 있습니다.
10

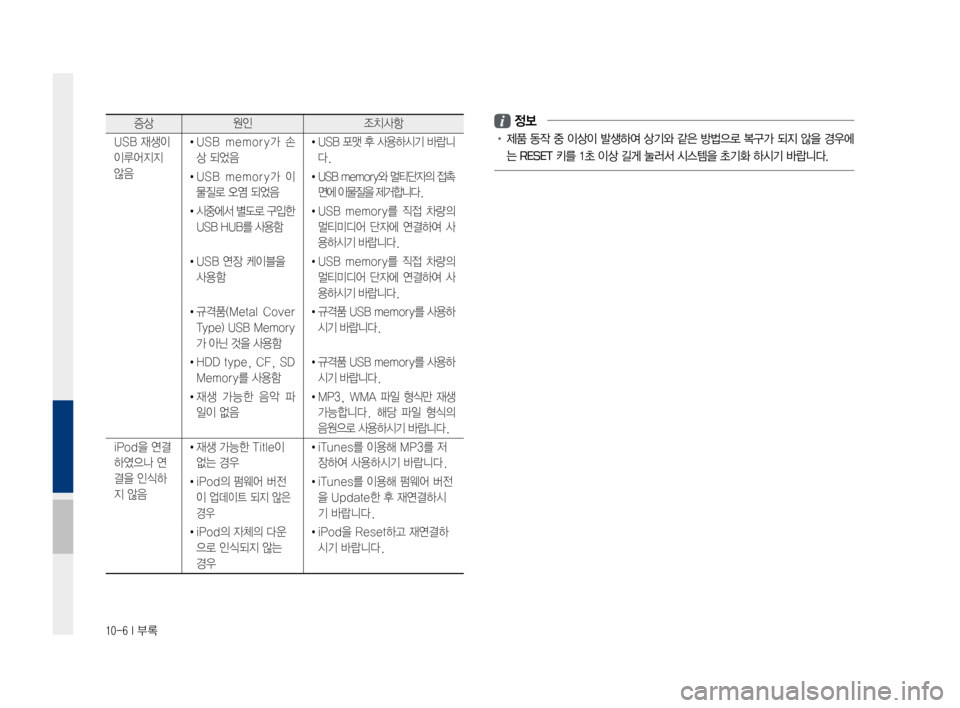

10-6 I 부록
증상원인조치사항
USB 재생이
이루어지지
않음
• USB memory가 손
상 되었음
•USB 포맷 후 사용하시기 바랍니
다.
•USB memory가 이
물질로 오염 되었음
•USB memory와 멀티단자의 접촉
면에 이물질을 제거합니다.
• 시중에서 별도로 구입한
USB HUB를 사용함
• USB memory를 직접 차량의
멀티미디어 단자에 연결하여 사
용하시기 바랍니다.
• USB 연장 케이블을
사용함
• USB memory를 직접 차량의
멀티미디어 단자에 연결하여 사
용하시기 바랍니다.
• 규격품(Metal Cover
Type) USB Memory
가 아닌 것을 사용함
•규격품 USB memory를 사용하
시기 바랍니다.
• HDD type, CF, SD
Memory를 사용함
•규격품 USB memory를 사용하
시기 바랍니다.
•재생 가능한 음악 파
일이 없음
•MP3, WMA 파일 형식만 재생
가능합니다. 해당 파일 형식의
음원으로 사용하시기 바랍니다.
iPod을 연결
하였으나 연
결을 인식하
지 않음
•재생 가능한 Title이
없는 경우
• iTunes를 이용해 MP3를 저
장하여 사용하시기 바랍니다.
•iPod의 펌웨어 버전
이 업데이트 되지 않은
경우
•iTunes를 이용해 펌웨어 버전
을 Update한 후 재연결하시
기 바랍니다.
•iPod의 자체의 다운
으로 인식되지 않는
경우
•iPod을 Reset하고 재연결하
시기 바랍니다.
정보
• 제품 동작 중 이상이 발생하여 상기와 같은 방법으로 복구가 되지 않을 경우에
는 RESET 키를 1초 이상 길게 눌러서 시스템을 초기화 하시기 바랍니다.
