Hyundai Ioniq Electric 2018 Manual del propietario (in Spanish)

7-10
Mantenimiento

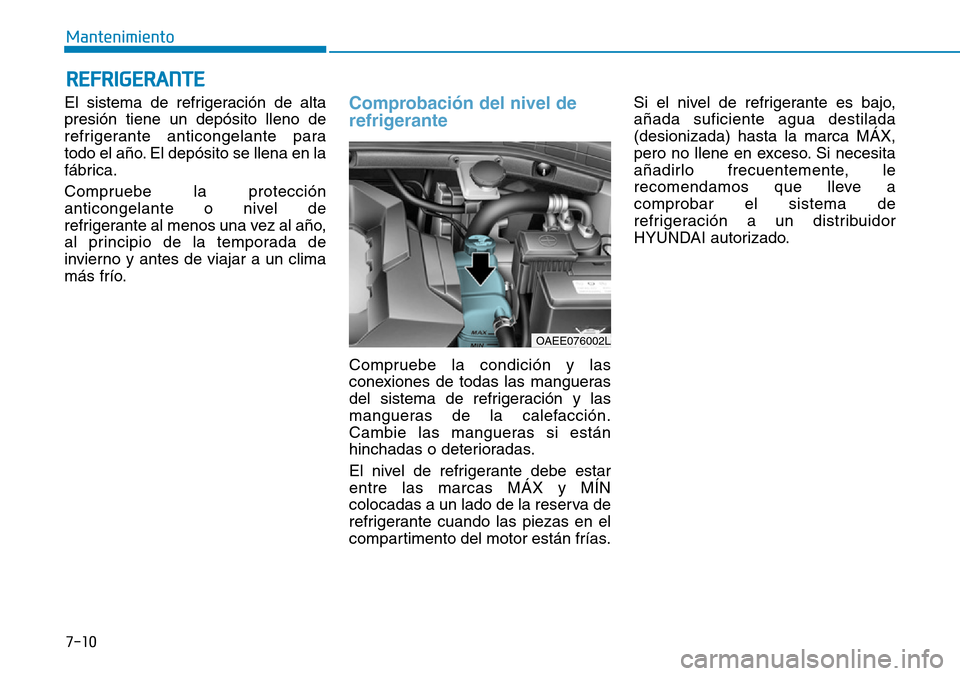

REFRIGERANTE
El sistema de refrigeración de alta
presión tiene un depósito lleno de
refrigerante anticongelante para
todo el año. El depósito se llena en la
fábrica.
Compruebe la protección
anticongelante o nivel de
refrigerante al menos una vez al año,
al principio de la temporada de
invierno y antes de viajar a un clima
más frío.Comprobación del nivel de
refrigerante
Compruebe la condición y las
conexiones de todas las mangueras
del sistema de refrigeración y las
mangueras de la calefacción.
Cambie las mangueras si están
hinchadas o deterioradas.
El nivel de refrigerante debe estar
entre las marcas MÁX y MÍN
colocadas a un lado de la reserva de
refrigerante cuando las piezas en el
compartimento del motor están frías.Si el nivel de refrigerante es bajo,
añada suficiente agua destilada
(desionizada) hasta la marca MÁX,
pero no llene en exceso. Si necesita
añadirlo frecuentemente, le
recomendamos que lleve a
comprobar el sistema de
refrigeración a un distribuidor
HYUNDAI autorizado.
OAEE076002L

7-11
7
Mantenimiento

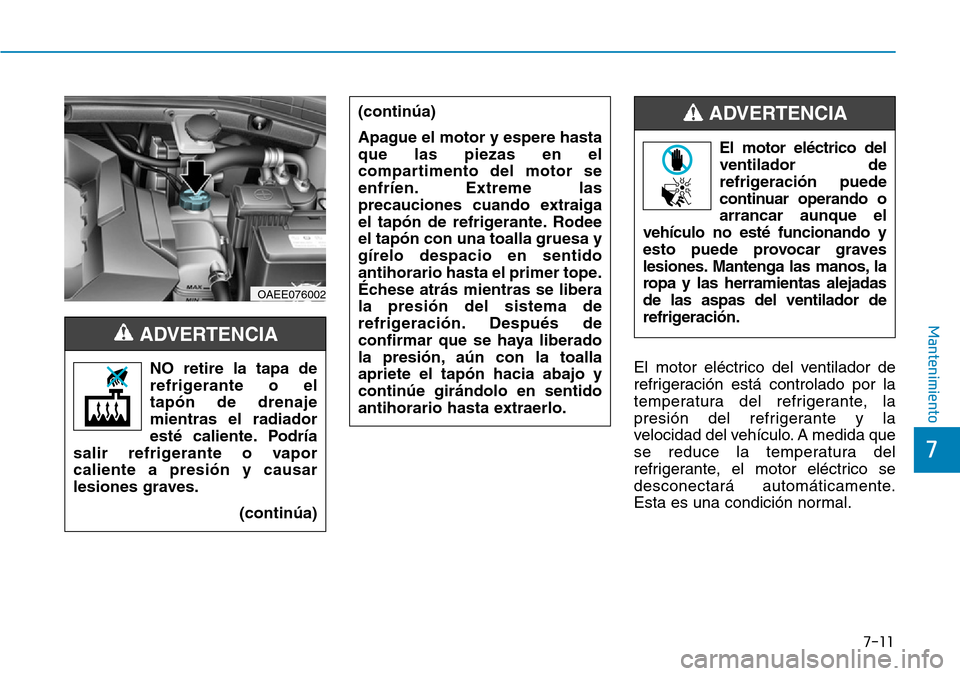

El motor eléctrico del ventilador de
refrigeración está controlado por la
temperatura del refrigerante, la
presión del refrigerante y la
velocidad del vehículo. A medida que
se reduce la temperatura del
refrigerante, el motor eléctrico se
desconectará automáticamente.
Esta es una condición normal.
OAEE076002
NO retire la tapa de
refrigerante o el
tapón de drenaje
mientras el radiador
esté caliente. Podría
salir refrigerante o vapor
caliente a presión y causar
lesiones graves.
(continúa)
(continúa)
Apague el motor y espere hasta
que las piezas en el
compartimento del motor se
enfríen. Extreme las
precauciones cuando extraiga
el tapón de refrigerante. Rodee
el tapón con una toalla gruesa y
gírelo despacio en sentido
antihorario hasta el primer tope.
Échese atrás mientras se libera
la presión del sistema de
refrigeración. Después de
confirmar que se haya liberado
la presión, aún con la toalla
apriete el tapón hacia abajo y
continúe girándolo en sentido
antihorario hasta extraerlo.
ADVERTENCIA
El motor eléctrico del
ventilador de
refrigeración puede
continuar operando o
arrancar aunque el
vehículo no esté funcionando y
esto puede provocar graves
lesiones. Mantenga las manos, la
ropa y las herramientas alejadas
de las aspas del ventilador de
refrigeración.
ADVERTENCIA

7-12
Mantenimiento
Refrigerante recomendado
• Al añadir refrigerante, utilice sólo
agua desionizada, agua destilada
o agua blanda para su vehículo y
nunca mezcle agua dura con el
refrigerante llenado en la fábrica.
• Un mezcla incorrecta de
refrigerante puede provocar graves
averías o daños en el sistema de
vehículo eléctrico.
• No utilice refrigerantes con alcohol
o metanol ni los mezcle con el
refrigerante especificado.
• No utilice una solución que
contamine más del 60% del
refrigerante o menos del 35% del
anticongelante, lo que reduciría la
efectividad de la solución. Asegúrese de que el tapón del
refrigerante esté correctamente
cerrado después de rellenar
refrigerante.
1.Compruebe que la etiqueta
del tapón del refrigerante esté
delante.
(Continúa)ADVERTENCIA
OTL075062
■Vista delantera del compartimento del motor
(Continúa)
2.Asegúrese de que las
protuberancias pequeñas en
el interior del tapón del
refrigerante estén firmemente
engranadas.
OAEE076044L
■Vista trasera del compartimento del motor

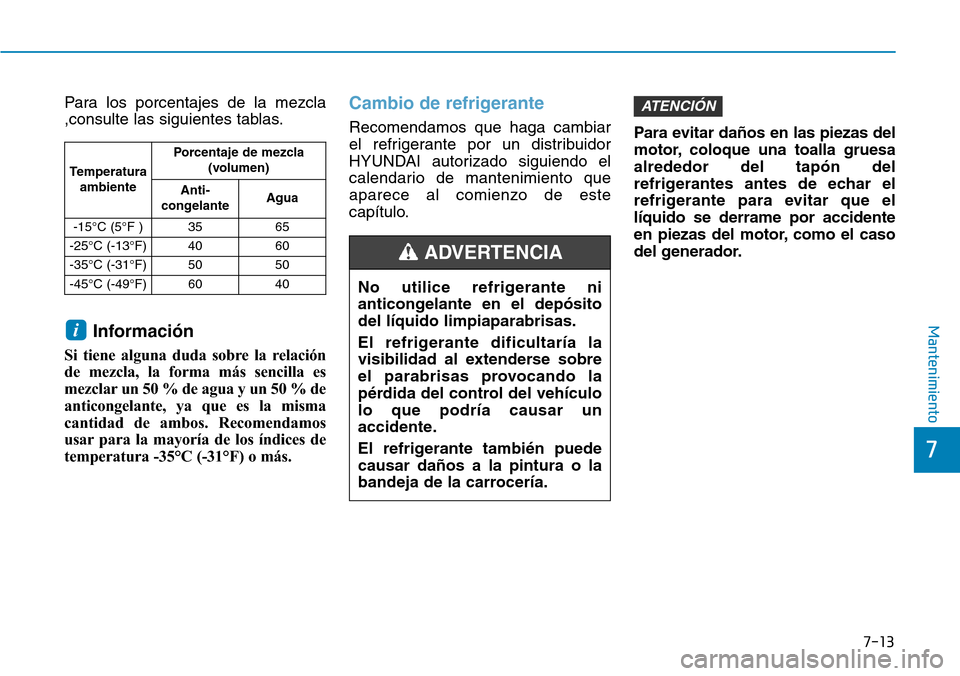

7-13
7
Mantenimiento
Para los porcentajes de la mezcla
,consulte las siguientes tablas.
Información
Si tiene alguna duda sobre la relación
de mezcla, la forma más sencilla es
mezclar un 50 % de agua y un 50 % de
anticongelante, ya que es la misma
cantidad de ambos. Recomendamos
usar para la mayoría de los índices de
temperatura -35°C (-31°F) o más.
Cambio de refrigerante
Recomendamos que haga cambiar
el refrigerante por un distribuidor
HYUNDAI autorizado siguiendo el
calendario de mantenimiento que
aparece al comienzo de este
capítulo.Para evitar daños en las piezas del
motor, coloque una toalla gruesa
alrededor del tapón del
refrigerantes antes de echar el
refrigerante para evitar que el
líquido se derrame por accidente
en piezas del motor, como el caso
del generador.
ATENCIÓN
i
Temperatura
ambientePorcentaje de mezcla
(volumen)
Anti-
congelanteAgua
-15°C (5°F ) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
No utilice refrigerante ni
anticongelante en el depósito
del líquido limpiaparabrisas.
El refrigerante dificultaría la
visibilidad al extenderse sobre
el parabrisas provocando la
pérdida del control del vehículo
lo que podría causar un
accidente.
El refrigerante también puede
causar daños a la pintura o la
bandeja de la carrocería.
ADVERTENCIA

7-14
Mantenimiento

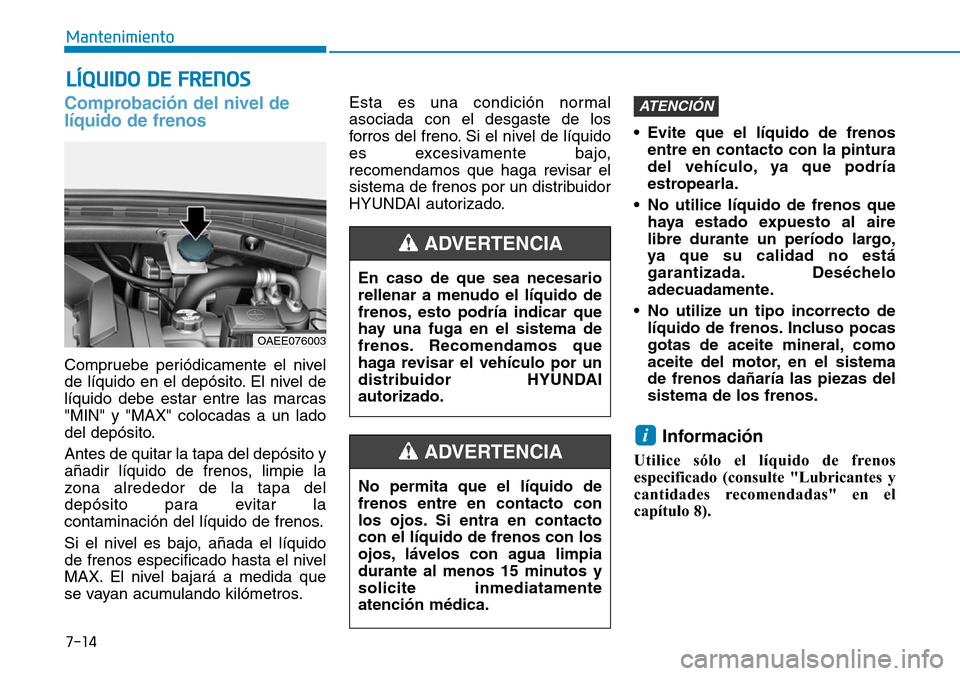

LÍQUIDO DE FRENOS
Comprobación del nivel de
líquido de frenos
Compruebe periódicamente el nivel
de líquido en el depósito. El nivel de
líquido debe estar entre las marcas
"MIN" y "MAX" colocadas a un lado
del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos, limpie la
zona alrededor de la tapa del
depósito para evitar la
contaminación del líquido de frenos.
Si el nivel es bajo, añada el líquido
de frenos especificado hasta el nivel
MAX. El nivel bajará a medida que
se vayan acumulando kilómetros.Esta es una condición normal
asociada con el desgaste de los
forros del freno. Si el nivel de líquido
es excesivamente bajo,
recomendamos que haga revisar el
sistema de frenos por un distribuidor
HYUNDAI autorizado.• Evite que el líquido de frenos
entre en contacto con la pintura
del vehículo, ya que podría
estropearla.
• No utilice líquido de frenos que
haya estado expuesto al aire
libre durante un período largo,
ya que su calidad no está
garantizada. Deséchelo
adecuadamente.
• No utilize un tipo incorrecto de
líquido de frenos. Incluso pocas
gotas de aceite mineral, como
aceite del motor, en el sistema
de frenos dañaría las piezas del
sistema de los frenos.
Información
Utilice sólo el líquido de frenos
especificado (consulte "Lubricantes y
cantidades recomendadas" en el
capítulo 8).
i
ATENCIÓN
OAEE076003
En caso de que sea necesario
rellenar a menudo el líquido de
frenos, esto podría indicar que
hay una fuga en el sistema de
frenos. Recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAI
autorizado.
ADVERTENCIA
No permita que el líquido de
frenos entre en contacto con
los ojos. Si entra en contacto
con el líquido de frenos con los
ojos, lávelos con agua limpia
durante al menos 15 minutos y
solicite inmediatamente
atención médica.
ADVERTENCIA

7-15
7
Mantenimiento

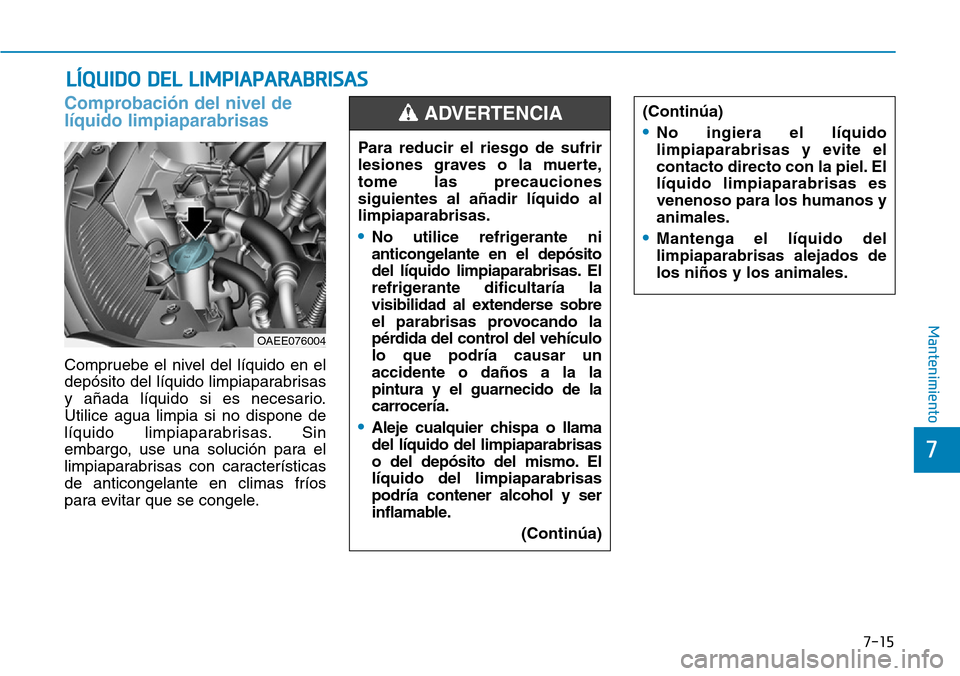

LÍQUIDO DEL LIMPIAPARABRISAS
Comprobación del nivel de
líquido limpiaparabrisas
Compruebe el nivel del líquido en el
depósito del líquido limpiaparabrisas
y añada líquido si es necesario.
Utilice agua limpia si no dispone de
líquido limpiaparabrisas. Sin
embargo, use una solución para el
limpiaparabrisas con características
de anticongelante en climas fríos
para evitar que se congele.Para reducir el riesgo de sufrir
lesiones graves o la muerte,
tome las precauciones
siguientes al añadir líquido al
limpiaparabrisas.
•No utilice refrigerante ni
anticongelante en el depósito
del líquido limpiaparabrisas. El
refrigerante dificultaría la
visibilidad al extenderse sobre
el parabrisas provocando la
pérdida del control del vehículo
lo que podría causar un
accidente o daños a la la
pintura y el guarnecido de la
carrocería.
•Aleje cualquier chispa o llama
del líquido del limpiaparabrisas
o del depósito del mismo. El
líquido del limpiaparabrisas
podría contener alcohol y ser
inflamable.
(Continúa)
ADVERTENCIA (Continúa)
•No ingiera el líquido
limpiaparabrisas y evite el
contacto directo con la piel. El
líquido limpiaparabrisas es
venenoso para los humanos y
animales.
•Mantenga el líquido del
limpiaparabrisas alejados de
los niños y los animales.
OAEE076004

7-16
Mantenimiento

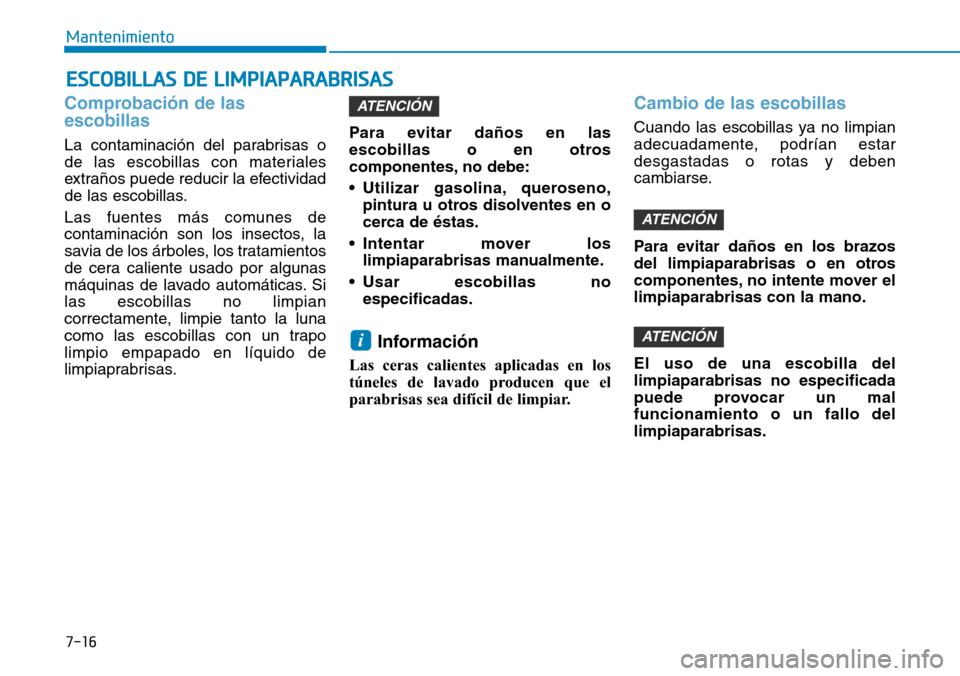

ESCOBILLAS DE LIMPIAPARABRISAS
Comprobación de las
escobillas
La contaminación del parabrisas o
de las escobillas con materiales
extraños puede reducir la efectividad
de las escobillas.
Las fuentes más comunes de
contaminación son los insectos, la
savia de los árboles, los tratamientos
de cera caliente usado por algunas
máquinas de lavado automáticas. Si
las escobillas no limpian
correctamente, limpie tanto la luna
como las escobillas con un trapo
limpio empapado en líquido de
limpiaprabrisas.Para evitar daños en las
escobillas o en otros
componentes, no debe:
• Utilizar gasolina, queroseno,
pintura u otros disolventes en o
cerca de éstas.
• Intentar mover los
limpiaparabrisas manualmente.
• Usar escobillas no
especificadas.
Información
Las ceras calientes aplicadas en los
túneles de lavado producen que el
parabrisas sea difícil de limpiar.
Cambio de las escobillas
Cuando las escobillas ya no limpian
adecuadamente, podrían estar
desgastadas o rotas y deben
cambiarse.
Para evitar daños en los brazos
del limpiaparabrisas o en otros
componentes, no intente mover el
limpiaparabrisas con la mano.
El uso de una escobilla del
limpiaparabrisas no especificada
puede provocar un mal
funcionamiento o un fallo del
limpiaparabrisas.
ATENCIÓN
ATENCIÓN
i
ATENCIÓN

7-17
7

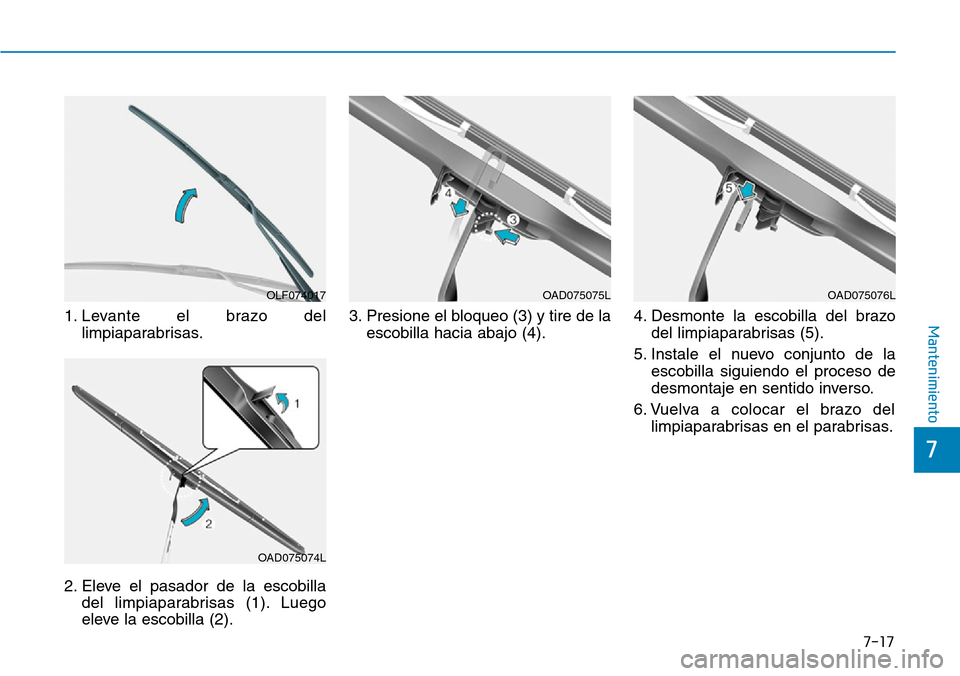

Mantenimiento1. Levante el brazo del
limpiaparabrisas.
2. Eleve el pasador de la escobilla
del limpiaparabrisas (1). Luego
eleve la escobilla (2).3. Presione el bloqueo (3) y tire de la
escobilla hacia abajo (4).4. Desmonte la escobilla del brazo
del limpiaparabrisas (5).
5. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
6. Vuelva a colocar el brazo del
limpiaparabrisas en el parabrisas.
OAD075074L
OLF074017OAD075075LOAD075076L

7-18
Mantenimiento

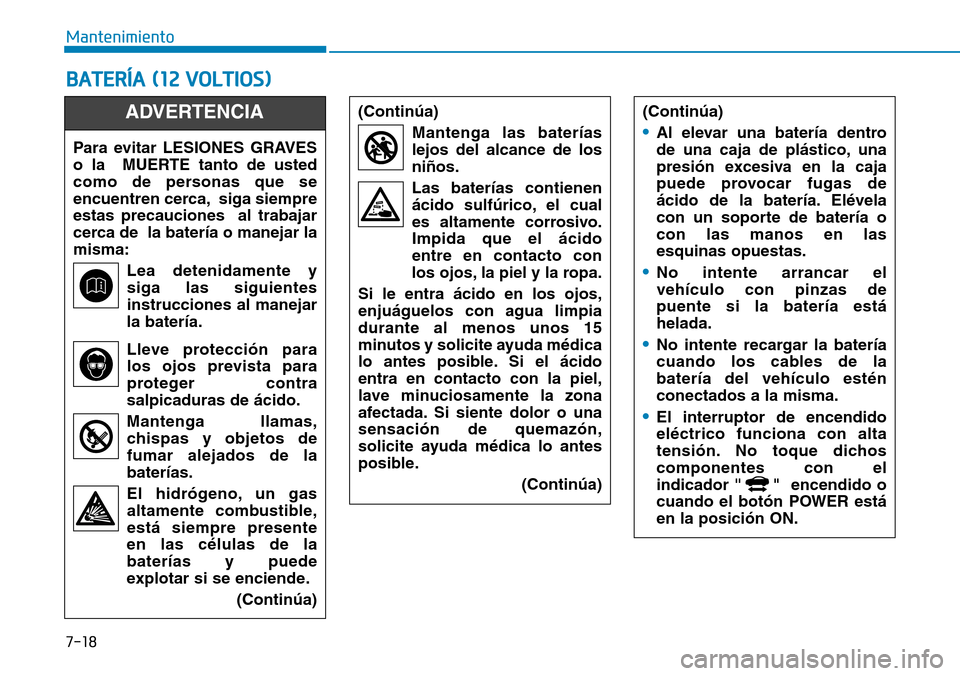

BATERÍA (12 VOLTIOS)
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:
Lea detenidamente y
siga las siguientes
instrucciones al manejar
la batería.
Lleve protección para
los ojos prevista para
proteger contra
salpicaduras de ácido.
Mantenga llamas,
chispas y objetos de
fumar alejados de la
baterías.
El hidrógeno, un gas
altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
(Continúa)
ADVERTENCIA (Continúa)
Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen
ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido
entra en contacto con la piel,
lave minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón,
solicite ayuda médica lo antes
posible.
(Continúa)(Continúa)
•Al elevar una batería dentro
de una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería o
con las manos en las
esquinas opuestas.
•No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
•No intente recargar la batería
cuando los cables de la
batería del vehículo estén
conectados a la misma.
•El interruptor de encendido
eléctrico funciona con alta
tensión. No toque dichos
componentes con el
indicador " " encendido o
cuando el botón POWER está
en la posición ON.

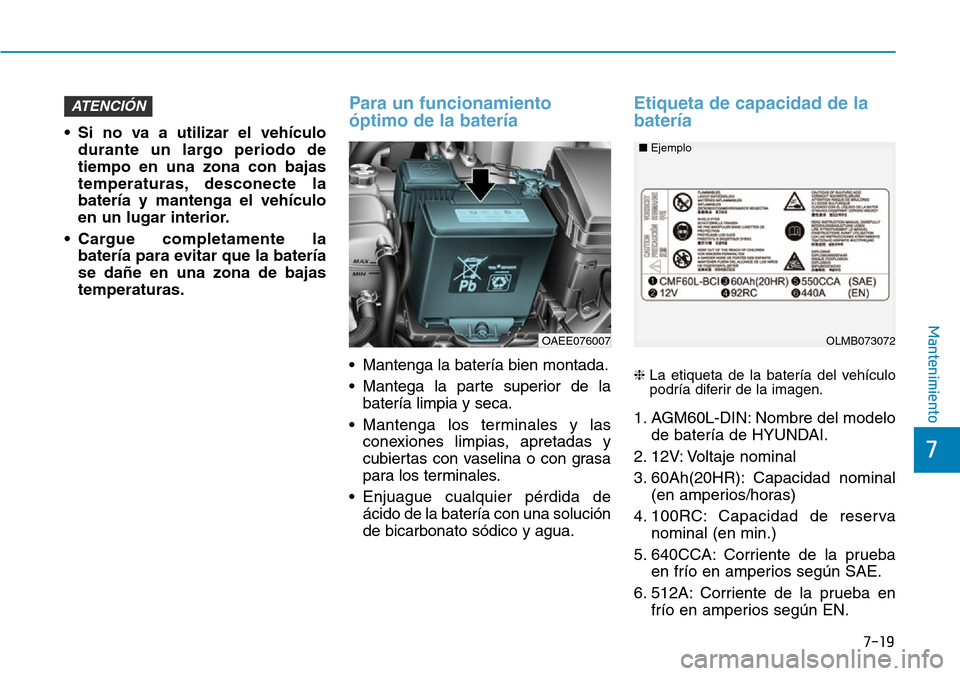

7-19
7
Mantenimiento
• Si no va a utilizar el vehículo
durante un largo periodo de
tiempo en una zona con bajas
temperaturas, desconecte la
batería y mantenga el vehículo
en un lugar interior.
• Cargue completamente la
batería para evitar que la batería
se dañe en una zona de bajas
temperaturas.
Para un funcionamiento
óptimo de la batería
• Mantenga la batería bien montada.
• Mantega la parte superior de la
batería limpia y seca.
• Mantenga los terminales y las
conexiones limpias, apretadas y
cubiertas con vaselina o con grasa
para los terminales.
• Enjuague cualquier pérdida de
ácido de la batería con una solución
de bicarbonato sódico y agua.
Etiqueta de capacidad de la
batería
❈La etiqueta de la batería del vehículo
podría diferir de la imagen.
1. AGM60L-DIN: Nombre del modelo
de batería de HYUNDAI.
2. 12V: Voltaje nominal
3. 60Ah(20HR): Capacidad nominal
(en amperios/horas)
4. 100RC: Capacidad de reserva
nominal (en min.)
5. 640CCA: Corriente de la prueba
en frío en amperios según SAE.
6. 512A: Corriente de la prueba en
frío en amperios según EN.
ATENCIÓN
OAEE076007OLMB073072 ■Ejemplo
