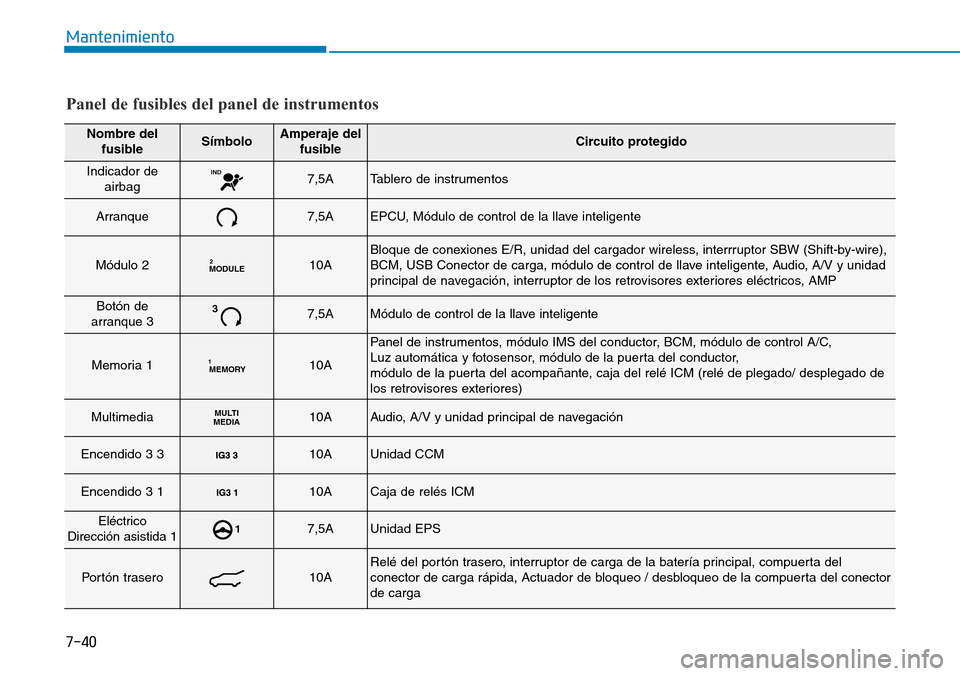

7-40
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Indicador de
airbagIND7,5ATablero de instrumentos
Arranque7,5AEPCU, Módulo de control de la llave inteligente
Módulo 2MODULE210ABloque de conexiones E/R, unidad del cargador wireless, interrruptor SBW (Shift-by-wire),
BCM, USB Conector de carga, módulo de control de llave inteligente, Audio, A/V y unidad
principal de navegación, interruptor de los retrovisores exteriores eléctricos, AMP
Botón de
arranque 337,5AMódulo de control de la llave inteligente
Memoria 1MEMORY110A
Panel de instrumentos, módulo IMS del conductor, BCM, módulo de control A/C,
Luz automática y fotosensor, módulo de la puerta del conductor,
módulo de la puerta del acompañante, caja del relé ICM (relé de plegado/ desplegado de
los retrovisores exteriores)
MultimediaMULTI
MEDIA10AAudio, A/V y unidad principal de navegación
Encendido 3 310AUnidad CCM
Encendido 3 110ACaja de relés ICM
Eléctrico
Dirección asistida 117,5AUnidad EPS
Portón trasero10ARelé del portón trasero, interruptor de carga de la batería principal, compuerta del
conector de carga rápida, Actuador de bloqueo / desbloqueo de la compuerta del conector
de carga
Panel de fusibles del panel de instrumentos

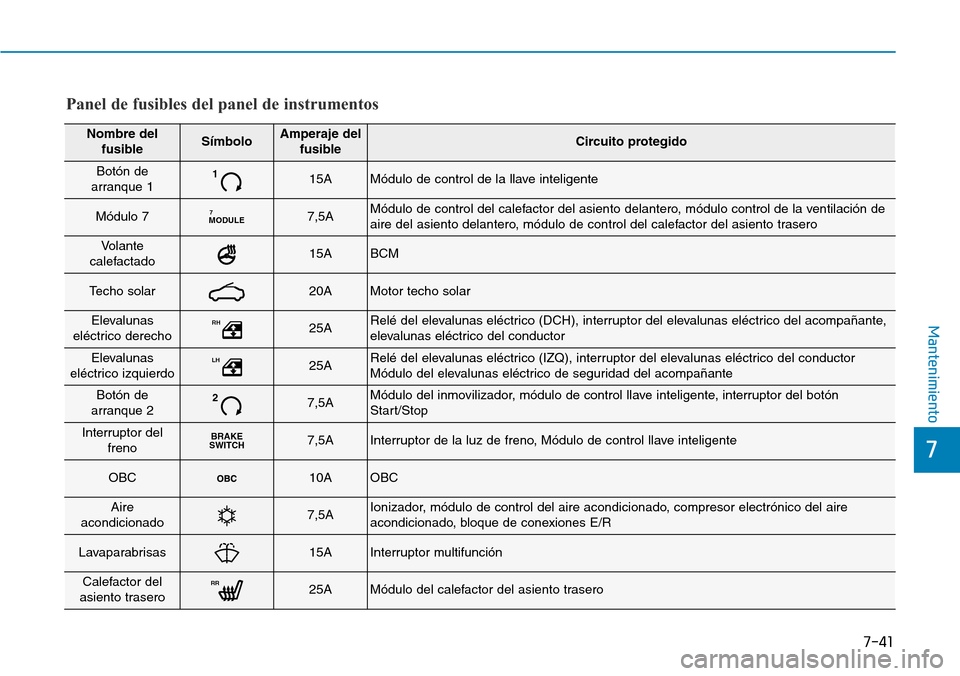

7-41
7
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Botón de
arranque 1115AMódulo de control de la llave inteligente
Módulo 7MODULE77,5AMódulo de control del calefactor del asiento delantero, módulo control de la ventilación de
aire del asiento delantero, módulo de control del calefactor del asiento trasero
Volante
calefactado15ABCM
Techo solar20AMotor techo solar
Elevalunas
eléctrico derechoRH25ARelé del elevalunas eléctrico (DCH), interruptor del elevalunas eléctrico del acompañante,
elevalunas eléctrico del conductor
Elevalunas
eléctrico izquierdoLH25ARelé del elevalunas eléctrico (IZQ), interruptor del elevalunas eléctrico del conductor
Módulo del elevalunas eléctrico de seguridad del acompañante
Botón de
arranque 227,5AMódulo del inmovilizador, módulo de control llave inteligente, interruptor del botón
Start/Stop
Interruptor del
frenoBRAKE
SWITCH7,5AInterruptor de la luz de freno, Módulo de control llave inteligente
OBC10AOBC
Aire
acondicionado7,5AIonizador, módulo de control del aire acondicionado, compresor electrónico del aire
acondicionado, bloque de conexiones E/R
Lavaparabrisas15AInterruptor multifunción
Calefactor del
asiento traseroRR25AMódulo del calefactor del asiento trasero
Panel de fusibles del panel de instrumentos

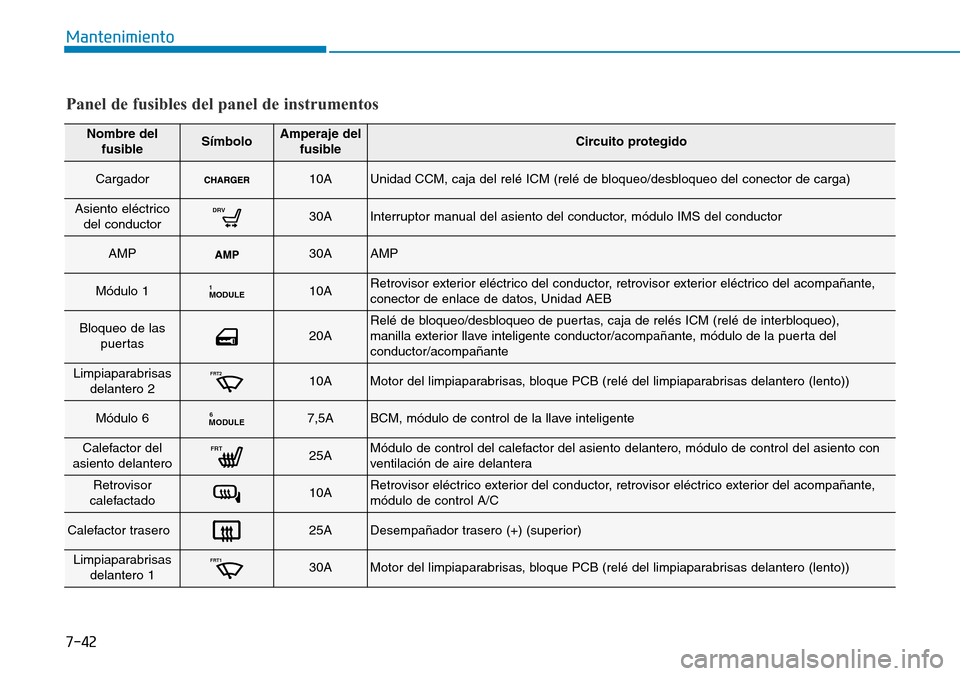

7-42
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Cargador10AUnidad CCM, caja del relé ICM (relé de bloqueo/desbloqueo del conector de carga)
Asiento eléctrico
del conductorDRV30AInterruptor manual del asiento del conductor, módulo IMS del conductor
AMP30AAMP
Módulo 1MODULE110ARetrovisor exterior eléctrico del conductor, retrovisor exterior eléctrico del acompañante,
conector de enlace de datos, Unidad AEB
Bloqueo de las
puertas20ARelé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de interbloqueo),
manilla exterior llave inteligente conductor/acompañante, módulo de la puerta del
conductor/acompañante
Limpiaparabrisas
delantero 2FRT210AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Módulo 6MODULE67,5ABCM, módulo de control de la llave inteligente
Calefactor del
asiento delanteroFRT25AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
Retrovisor
calefactado10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control A/C
Calefactor trasero25ADesempañador trasero (+) (superior)
Limpiaparabrisas
delantero 1FRT130AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Panel de fusibles del panel de instrumentos

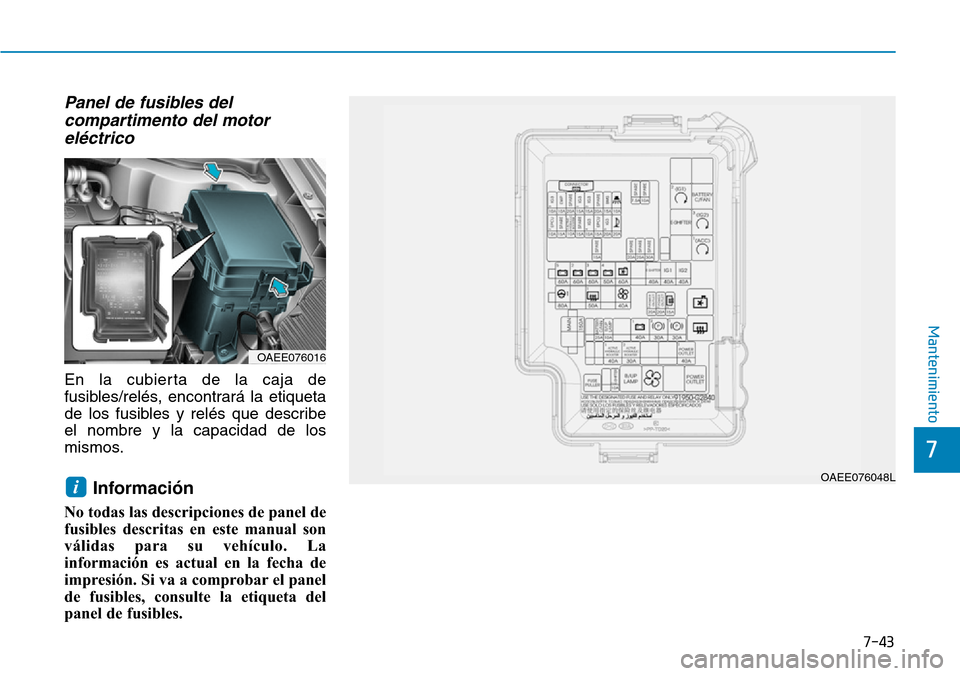

7-43
7
Mantenimiento
Panel de fusibles del
compartimento del motor
eléctrico
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
iOAEE076048L
OAEE076016

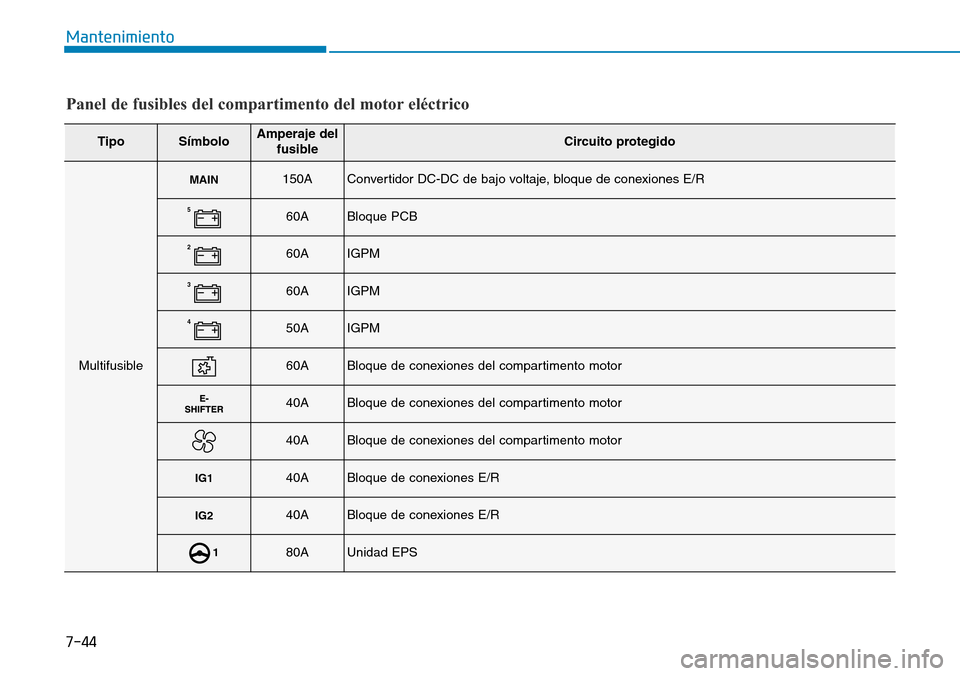

7-44
Mantenimiento
Panel de fusibles del compartimento del motor eléctrico
TipoSímboloAmperaje del
fusibleCircuito protegido
Multifusible
MAIN150AConvertidor DC-DC de bajo voltaje, bloque de conexiones E/R
560ABloque PCB
260AIGPM
360AIGPM
450AIGPM
60ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
IG140ABloque de conexiones E/R
IG240ABloque de conexiones E/R
180AUnidad EPS

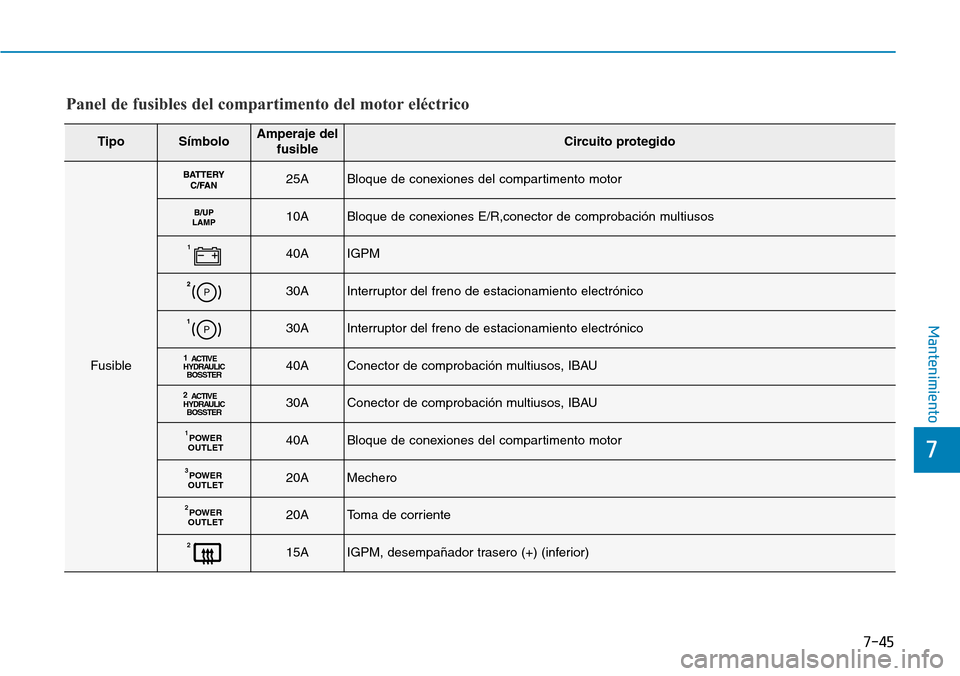

7-45
7
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
25ABloque de conexiones del compartimento motor
10ABloque de conexiones E/R,conector de comprobación multiusos
140AIGPM
30AInterruptor del freno de estacionamiento electrónico
30AInterruptor del freno de estacionamiento electrónico
1
ACTIVE
HYDRAULIC
BOSSTER40AConector de comprobación multiusos, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER30AConector de comprobación multiusos, IBAU
POWER
OUTLET140ABloque de conexiones del compartimento motor
POWER
OUTLET320AMechero
POWER
OUTLET220AToma de corriente
215AIGPM, desempañador trasero (+) (inferior)
Panel de fusibles del compartimento del motor eléctrico

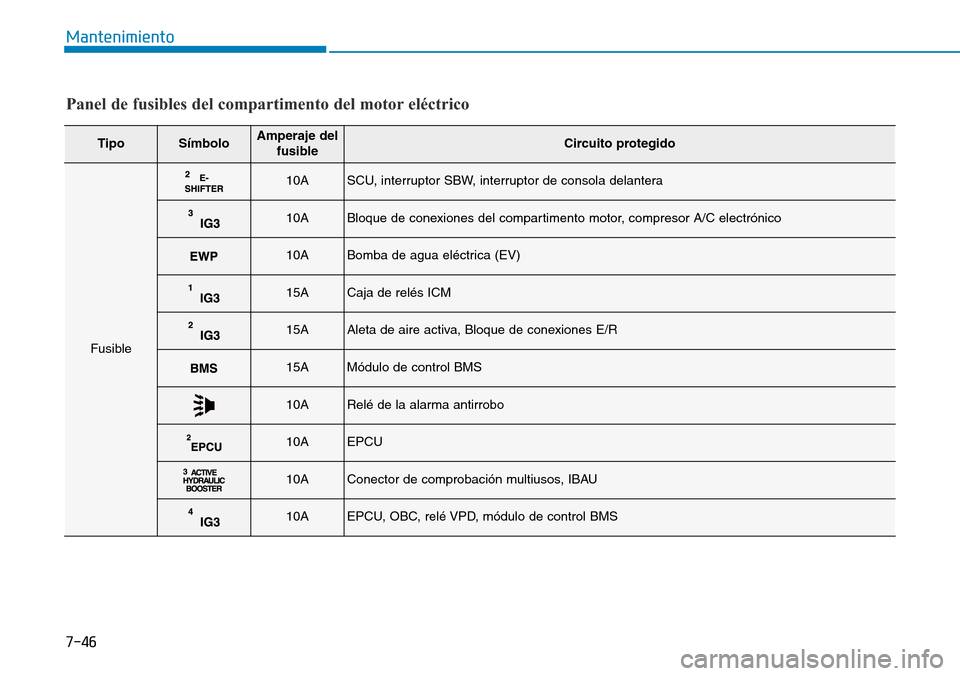

7-46
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
10ASCU, interruptor SBW, interruptor de consola delantera
10ABloque de conexiones del compartimento motor, compresor A/C electrónico
10ABomba de agua eléctrica (EV)
15ACaja de relés ICM
15AAleta de aire activa, Bloque de conexiones E/R
15AMódulo de control BMS
10ARelé de la alarma antirrobo
10AEPCU
10AConector de comprobación multiusos, IBAU
10AEPCU, OBC, relé VPD, módulo de control BMS
Panel de fusibles del compartimento del motor eléctrico

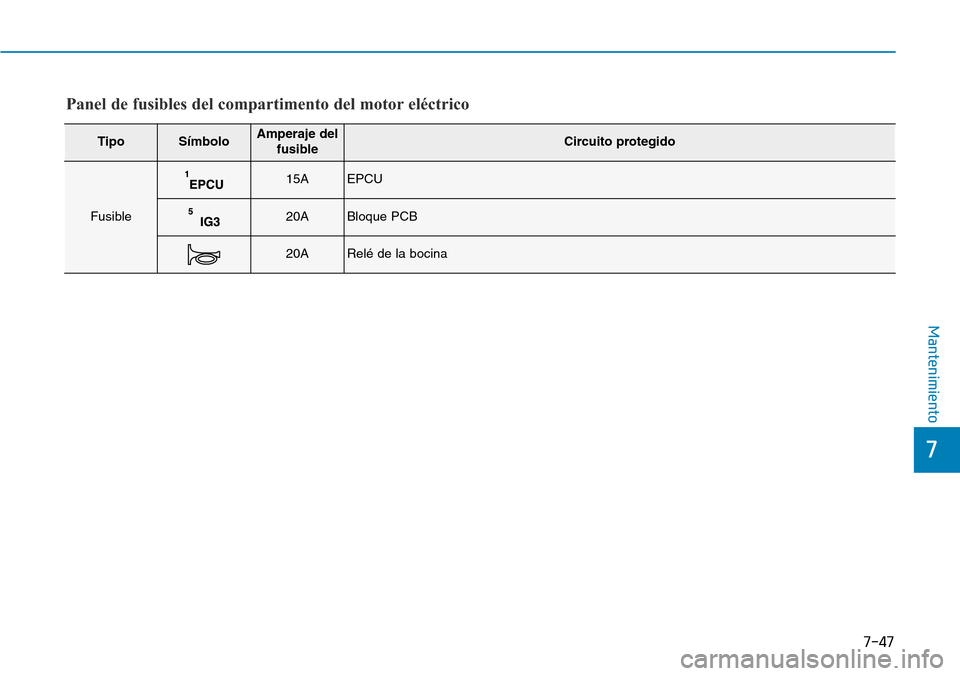

7-47
7
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
15AEPCU
20ABloque PCB
20ARelé de la bocina
Panel de fusibles del compartimento del motor eléctrico

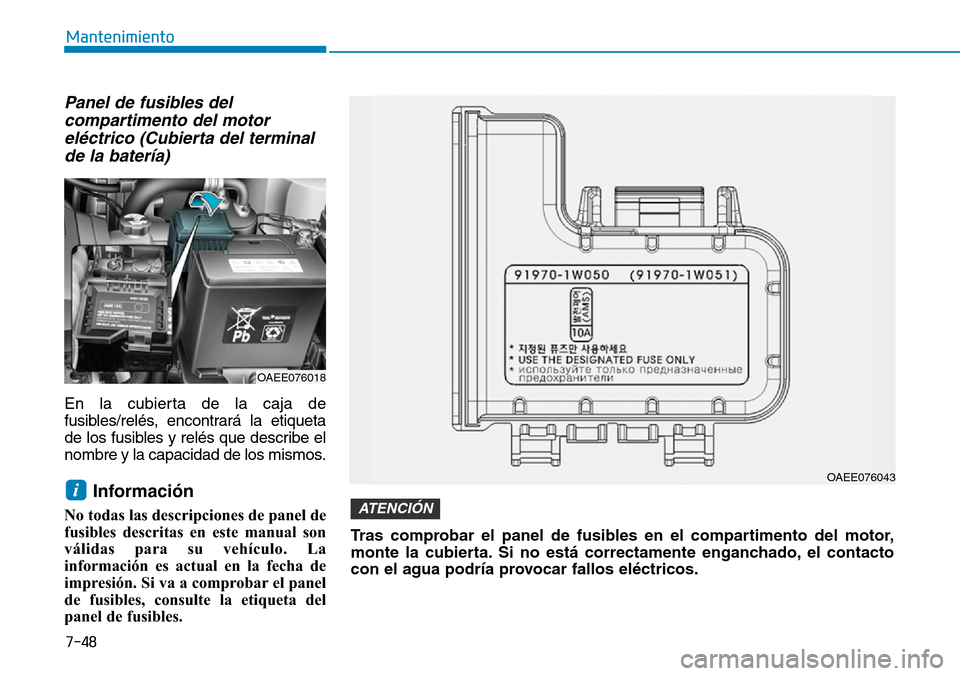

7-48
Mantenimiento
Panel de fusibles del
compartimento del motor
eléctrico (Cubierta del terminal
de la batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OAEE076018
OAEE076043
Tras comprobar el panel de fusibles en el compartimento del motor,
monte la cubierta. Si no está correctamente enganchado, el contacto
con el agua podría provocar fallos eléctricos.
ATENCIÓN

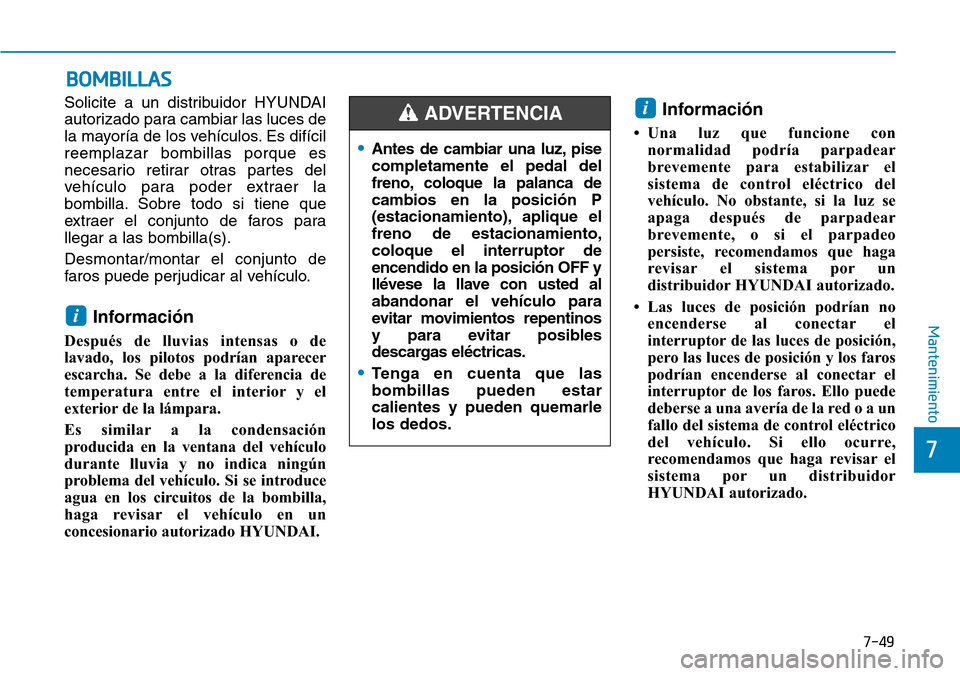

7-49
7
Mantenimiento
BOMBILLAS
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros para
llegar a las bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.
Información
Después de lluvias intensas o de
lavado, los pilotos podrían aparecer
escarcha. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara.
Es similar a la condensación
producida en la ventana del vehículo
durante lluvia y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
haga revisar el vehículo en un
concesionario autorizado HYUNDAI.
Información
• Una luz que funcione con
normalidad podría parpadear
brevemente para estabilizar el
sistema de control eléctrico del
vehículo. No obstante, si la luz se
apaga después de parpadear
brevemente, o si el parpadeo
persiste, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
• Las luces de posición podrían no
encenderse al conectar el
interruptor de las luces de posición,
pero las luces de posición y los faros
podrían encenderse al conectar el
interruptor de los faros. Ello puede
deberse a una avería de la red o a un
fallo del sistema de control eléctrico
del vehículo. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
i
•Antes de cambiar una luz, pise
completamente el pedal del
freno, coloque la palanca de
cambios en la posición P
(estacionamiento), aplique el
freno de estacionamiento,
coloque el interruptor de
encendido en la posición OFF y
llévese la llave con usted al
abandonar el vehículo para
evitar movimientos repentinos
y para evitar posibles
descargas eléctricas.
•Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA
