TPMS Hyundai Ioniq Electric 2018 Manuale del proprietario (in Italian)

3-51
Funzioni di utilità del vostro veicolo
3
Spia luminosa sistemadi carica (per batteria12 volt)
Questa spia luminosa s'illumina:
Quando il livello della batteria 12
volt è basso o insorge un guasto
nel sistema di carica, per esempio
in LDC.
Se la spia luminosa si accende durante la guida, muovere il
veicolo in un luogo sicuro,
spegnere e riaccendere il veicolo,
quindi controllare se la spia
luminosa si spegne. Se la spia
luminosa rimane accesa, noi
consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Anche se la spia luminosa si dovesse spegnere, noi consigliamo
comunque di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Se si guida il veicolo mentre la spia
luminosa è accesa, la velocità del
veicolo potrebbe risultare limitata e
la batteria 12 volt si potrebbe
scaricare.
❈LDC: Convertitore DC-DC bassa tensione.
Spia LuminosaGenerale
Questo indicatore luminoso
s'illumina :
Quando è presente un
malfunzionamento funzionale in uno
qualsiasi dei seguenti sistemi :
- Fluido lavavetri scarso (se indotazione)
- Malfunzionamento del rilevamento angolo cieco (BSD)
(se in dotazione)
- Malfunzionamento della frenata di emergenza autonoma (AEB)
(se in dotazione)
- Malfunzionamento del cruise control intelligente avanzato (se
in dotazione)
- Malfunzionamento del sistema di monitoraggio pressione
pneumatici (TPMS) (se in
dotazione)
- Scadenza di manutenzione
Per identificare i dettagli della spia,
guardare il display LCD.
Spia Luminosa Pressione PneumaticiBassa (se in dotazione)
Questa spia luminosa s'illumina :
Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,quindi si spegne.
Quando la pressione di uno o più pneumatici è significativamente
insufficiente.
Per maggiori dettagli, fare
riferimento a "Sistema di
monitoraggio pressione pneumatici
(TPMS)" nel capitolo 6.
Questa spia luminosa rimane
accesa dopo aver lampeggiato per
circa 60 secondi o continua a
lampeggiare e spegnersi a intervalli
di 3 secondi:
Quando è presente un malfunzionamento nel sistema
TPMS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.

3-52
Funzioni di utilità del vostro veicolo
Per maggiori dettagli, fare
riferimento a "Sistema di
monitoraggio pressione
pneumatici (TPMS)" nel capitolo 6.
Spia luminosa freno di stazionamentoelettronico (Spia luminosa EPB)
Questa spia luminosa s'illumina:
Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,quindi si spegne.
Quando è presente un malfunzionamento nel sistema
EPB.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Informazioni
La Spia luminosa freno di
stazionamento elettronico (Spia
luminosa EPB) potrebbe illuminarsi
quando l'indicatore luminoso del
controllo elettronico di stabilità
(Indicatore luminoso ESC) si accende
ad indicare che l'ESC non funziona a
dovere (Questo non significa che c'è
un malfunzionamento nell'EPB).
Indicatore luminosoAUTO HOLD
Questo indicatore luminoso
s'illumina:
[Bianco] Quando si attiva il sistema
di autofrenatura premendo
l'interruttore AUTO HOLD.
[Verde] Quando si arresta totalmente il veicolo premendo il
pedale freno con il sistema di
autofrenatura attivato.
[Giallo] Quando è presente un malfunzionamento nel sistema di
autofrenatura.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Per maggiori dettagli, fare
riferimento a "Autofrenatura" nel
capitolo 5.
i
Arresto in sicurezza
Il TPMS non è in grado di
avvisare preventivamente se
uno pneumatico subisce un
grave danno all'improvviso
causato da fattori esterni.
Se si nota una certa instabilità
del veicolo, sollevare
immediatamente il piede dal
pedale acceleratore, applicare
il pedale freno gradualmente e
leggermente e portarsi
lentamente verso il ciglio della
strada in un luogo sicuro.
ATTENZIONE
E
E P
P B
B

3-61
Funzioni di utilità del vostro veicolo
3
Informazioni
Se la spia luminosa strada ghiacciata
si accende a veicolo in marcia, bisogna
usare maggiore prudenza nella guida
ed evitare eccessi di velocità, rapide
accelerazioni, improvvise frenate,
brusche sterzate, ecc.
Pressione bassa(se in dotazione)
Questo messaggio spia viene
visualizzato se la pressione dello
pneumatico è bassa. La posizione
sul veicolo dello pneumatico
corrispondente s'illuminerà.
Per maggiori dettagli, fare
riferimento a "Sistema di
monitoraggio pressione
pneumatici (TPMS)" nel capitolo 6.
Portare FUSE SWITCH su ON
Questo messaggio spia viene
visualizzato se l'interruttore fusibile
ubicato nella scatola fusibili sotto il
volante è OFF.
Si deve smistare l'interruttore fusibile
su ON.
Per maggiori dettagli, fare
riferimento a "Fusibili" nel
capitolo 7.
i
OLFH044149L
OAE046115L

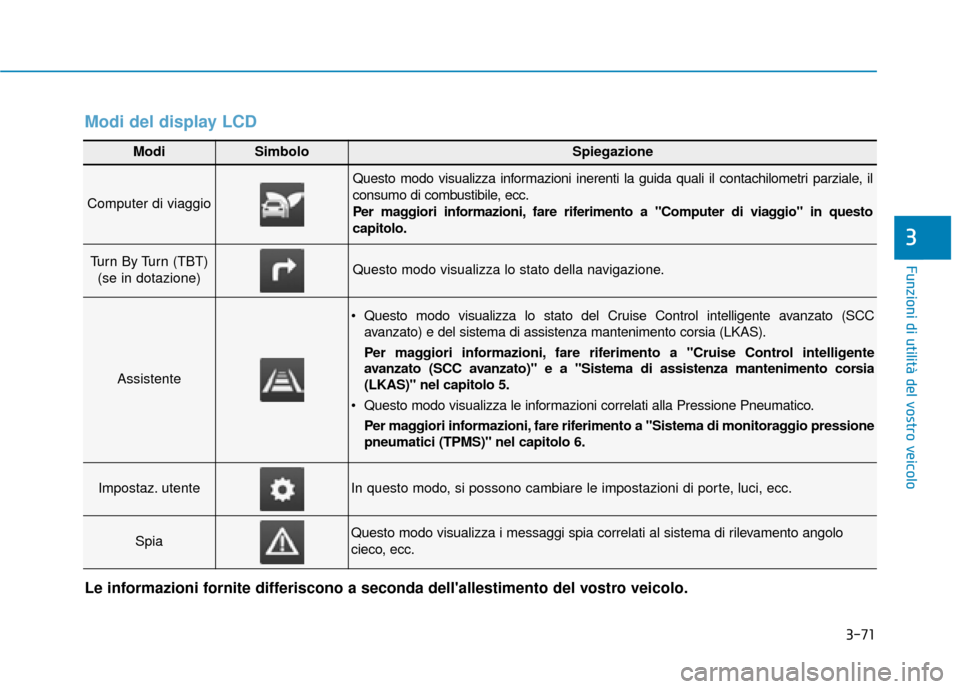

3-71
Funzioni di utilità del vostro veicolo
3
ModiSimboloSpiegazione
Computer di viaggio
Questo modo visualizza informazioni inerenti la guida quali il contachilometri parziale, il
consumo di combustibile, ecc.
Per maggiori informazioni, fare riferimento a "Computer di viaggio" in questo
capitolo.
Turn By Turn (TBT)(se in dotazione)Questo modo visualizza lo stato della navigazione.
Assistente
Questo modo visualizza lo stato del Cruise Control intelligente avanzato (SCC avanzato) e del sistema di assistenza mantenimento corsia (LKAS).
Per maggiori informazioni, fare riferimento a "Cruise Control intelligente
avanzato (SCC avanzato)" e a "Sistema di assistenza mantenimento corsia
(LKAS)" nel capitolo 5.
Questo modo visualizza le informazioni correlati alla Pressione Pneumatico. Per maggiori informazioni, fare riferimento a "Sistema di monitoraggio pressione
pneumatici (TPMS)" nel capitolo 6.
Impostaz. utenteIn questo modo, si possono cambiare le impostazioni di porte, luci, ecc.
SpiaQuesto modo visualizza i messaggi spia correlati al sistema di rilevamento angolo
cieco, ecc.
Modi del display LCD
Le informazioni fornite differiscono a seconda dell'allestimento del vostro veicolo.

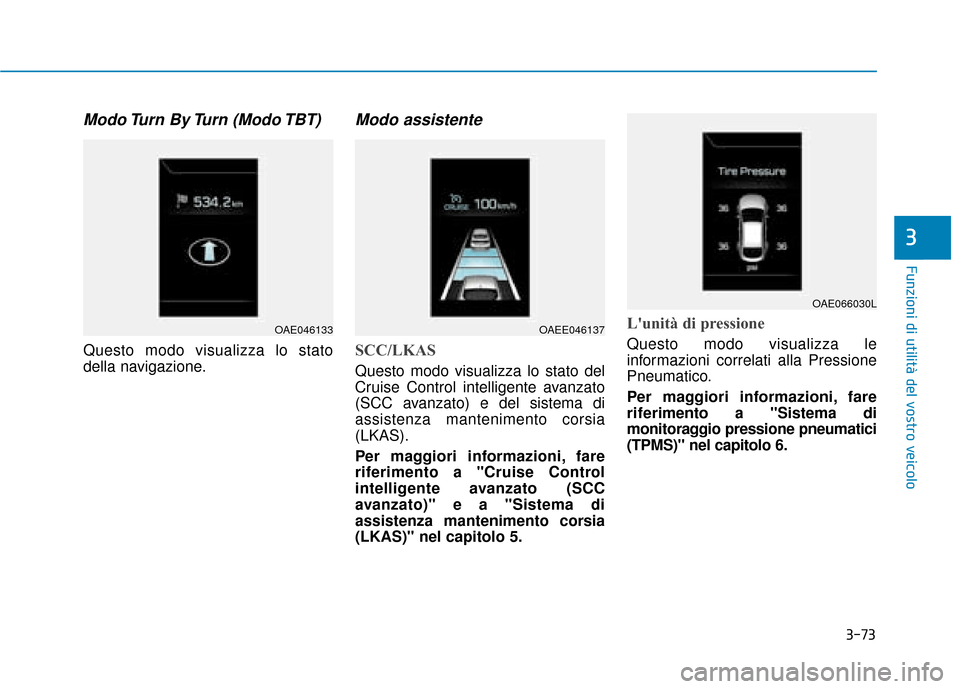

3-73
Funzioni di utilità del vostro veicolo
3
Modo Turn By Turn (Modo TBT)
Questo modo visualizza lo stato
della navigazione.
Modo assistente
SCC/LKAS
Questo modo visualizza lo stato del
Cruise Control intelligente avanzato
(SCC avanzato) e del sistema di
assistenza mantenimento corsia
(LKAS).
Per maggiori informazioni, fare
riferimento a "Cruise Control
intelligente avanzato (SCC
avanzato)" e a "Sistema di
assistenza mantenimento corsia
(LKAS)" nel capitolo 5.
L'unità di pressione
Questo modo visualizza le
informazioni correlati alla Pressione
Pneumatico.
Per maggiori informazioni, fare
riferimento a "Sistema di
monitoraggio pressione pneumatici
(TPMS)" nel capitolo 6.
OAE046133
OAE066030L
OAEE046137

3-74
Funzioni di utilità del vostro veicolo
Modo spia
Se si verifica uno degli eventi indicati
di seguito, verranno visualizzati i
rispettivi messaggi spia nel display
LCD per svariati secondi.
- Fluido lavavetri scarso (se in dotazione)
- Malfunzionamento del rilevamento angolo cieco (BSD) (se in
dotazione)
- Malfunzionamento della frenata di emergenza autonoma (AEB)
- Malfunzionamento del cruise control intelligente avanzato
- Malfunzionamento del sistema di monitoraggio pressione pneumatici
(TPMS) (se in dotazione) Modo impostaz. utente
In questo modo, si possono
cambiare le impostazioni di quadro
strumenti, porte, luci, ecc.
1. Ass. guida
2. Porta
3. Luci
4. Audio
5. Comodità
6. Intervallo manut.
7. Altre funzioni
8. Reset
Le informazioni fornite differiscono a
seconda dell'allestimento del vostro
veicolo.
1. Ass. guida (Driving Assist)
Lane Keeping Assist System
- Lane Departure Warning/LKA
standard/LKA attivo
Per regolare la sensibilità del
sistema di assistenza
mantenimento corsia.
Per maggiori informazioni, fare
riferimento a "Sistema di
assistenza mantenimento corsia"
nel capitolo 5.
Sensibilità Smart Cruise Control
- Lenta/Normale/Rapida Per regolare la sensibilità del
sistema Cruise Control intelligente.
Per maggiori informazioni, fare
riferimento a "Cruise control
intelligente" nel capitolo 5.

Per attivare o disattivare la frenata di
emergenza autonoma (AEB).
Per maggiori informazioni, fare
riferimento a "Frenata di emergenza
autonoma (AEB)" nel capitolo 5.

Cosa fare in situazioni di emergenza
Lampeggiatore di emergenza ...............................6-2
In caso di emergenza durante la guida ..............6-2
Se il veicolo si spegne durante la guida......................6-2
Se il veicolo si spegne ad un incrocio..........................6-2
Se si ha uno pneumatico a terra durante la guida...6-3
Se il veicolo non si avvia ......................................6-3
Verificare sull'indicatore di carica che il livello di
carica della batteria EV non sia basso .......................6-3
Avviamento con cavi di emergenza.....................6-4
Se il veicolo si surriscalda ....................................6-7
Sistema di monitoraggio pressione pneumatici
(TPMS)................................................................\
.....6-8
Controllo pressione pneumatici .....................................6-8
Sistema di monitoraggio pressione pneumatici .........6-9
Spia luminosa bassa pressione pneumatico ............6-10
Spia luminosa posizione pneumatico con bassa
pressione e pressione pneumatici ..............................6-10
Indicatore di TPMS (sistema di monitoraggio
pressione pneumatici) malfunzionante......................6-12
Cambio di uno pneumatico con TPMS .......................6-13
Se si ha uno pneumatico a terra .......................6-15
Con kit di riparazione pneumatico (TMK) .................6-15
Traino .....................................................................6-2\
4
Servizio di traino .............................................................6-24
Gancio di traino amovibile ............................................6-25
Traino di emergenza.......................................................6-26
6

6-8
Cosa fare in situazioni di emergenza
(1) Spia luminosa bassa pressione pneumatico/Indicatore di TPMS
malfunzionante
(2) Spia lumi nosa posizione
pneumatico con bassa pressione e
spia luminosa pressione pneumatici
(Indicate sul display LCD)
Controllo pressione
pneumatici (se in dotazione)
• Si può controllare la pressione degli pneumatici nel Modo Assistenza sul
quadro strumenti.
Fare riferimento a "Modi del
display LCD" nel capitolo 3.
La pressione degli pneumatici viene visualizzata dopo cinque minuti di
guida dal primo avviamento. Se la pressione degli pneumatici
non viene visualizzata quando il
veicolo è fermo, viene visualizzato
il messaggio "Visualizzazione in
Marcia (Drive to display)". Dopo
aver guidato, controllare la
pressione degli pneumatici.
I valori di pressione pneumatici visualizzati possono differire da
quelli misurati con un manometro.
È possibile commutare l'unità di pressione pneumatici nel modo
Impostazioni Utente sul display
LCD.
- psi, kpa, bar (Fare riferimento a"Modo Impostazioni Utente"
nel capitolo 3.) .
S SI
IS
S T
T E
EM
M A
A
D
D I
I
M
M O
ON
NI
IT
T O
O R
RA
A G
G G
GI
IO
O
P
P R
R E
ES
SS
SI
IO
O N
NE
E
P
P N
N E
EU
U M
M A
AT
TI
IC
C I
I
(
( T
T P
P M
M S
S)
)
(
( S
S E
E
I
IN
N
D
D O
O T
TA
A Z
ZI
IO
O N
NE
E)
)
OAEE066012
OAE046115L
OAE066030L

6-9
Cosa fare in situazioni di emergenza
6
Sistema di monitoraggio
pressione pneumatici
Ciascun pneumatico, deve essere
controllato mensilmente quando è
freddo e gonfiato alla pressione di
gonfiamento raccomandata dal
costruttore del veicolo e riportata sulla
targhetta del veicolo o sull'etichetta
delle pressioni di gonfiamento
pneumatici. (Se il vostro veicolo ha
pneumatici di dimensioni diverse dalle
dimensioni indicate sulla targhetta del
veicolo o sull'etichetta delle pressioni di
gonfiamento pneumatici, bisogna
determinare la pressione di
gonfiamento appropriata per tali
pneumatici.).Come funzione di sicurezza
supplementare, il vostro veicolo è
stato equipaggiato con un sistema di
monitoraggio pressione pneumatici
(TPMS) che provvede a illuminare
una spia luminosa bassa pressione
pneumatico quando uno o più
pneumatici risultano sotto-gonfiati in
misura significativa.
Conseguentemente, quando la spia
luminosa bassa pressione
pneumatico s'illumina, ci si deve
fermare per controllare gli
pneumatici nel più breve tempo
possibile e gonfiarli con la pressione
appropriata. Guidando con uno
pneumatico sotto-gonfiato in misura
significativa si causa il
surriscaldamento dello pneumatico
che potrebbe portare alla rottura
dello pneumatico stesso.
Un sotto-gonfiamento, inoltre,
aumenta il consumo di combustibile
e accorcia la durata del battistrada
dello pneumatico, e può influire
negativamente su manovrabilità e
capacità di arresto del veicolo.
Si tenga presente che il TPMS non
esenta da una corretta
manutenzione degli pneumatici ed è
responsabilità del conducente
mantenere corretta la pressione
degli pneumatici, anche quando il
livello di sotto-gonfiamento non ha
raggiunto la soglia d'illuminazione
della spia luminosa bassa pressione
pneumatico TPMS.
Il vostro veicolo è stato equipaggiato
anche con un indicatore di TPMS
malfunzionante per indicare quando
il sistema non funziona a dovere.
L'indicatore di TPMS malfunzionante
funziona in combinazione con la spia
luminosa bassa pressione
pneumatico. Quando il sistema rileva
un malfunzionamento, la spia
luminosa lampeggerà per circa un
minuto, quindi rimarrà illuminata in
continuazione. Questa sequenza si
ripeterà ad ogni successivo
avviamento del veicolo finché
persisterà il malfunzionamento.
Un sovra-gonfiamento o un
sotto-gonfiamento può ridurre la
vita dello pneumatico, influire
negativamente sulla
manovrabilità del veicolo e
portare ad un improvvisa rottura
dello pneumatico che potrebbe
far perdere il controllo del
veicolo e causare un incidente.
ATTENZIONE

6-10
Cosa fare in situazioni di emergenza
Quando l'indicatore di
malfunzionamento è illuminato, il
sistema potrebbe non essere in
grado di rilevare o segnalare gli
pneumatici con bassa pressione
come dovrebbe. I malfunzionamenti
del TPMS possono verificarsi per
svariate ragioni, tra cui l'installazione
sul veicolo di pneumatici o ruote di
ricambio o di tipo alternativo che
impediscono il corretto
funzionamento del TPMS.
Controllare sempre la spia luminosa
di TPMS malfunzionante dopo aver
sostituito uno o più pneumatici o
ruote sul vostro veicolo, per
assicurarsi che gli pneumatici o ruote
di ricambio o di tipo alternativo
consentano al TPMS di continuare a
funzionare a dovere. Se si verifica uno degli eventi di
cui sotto, far controllare il sistema
da un concessionario autorizzato
HYUNDAI.
1. La spia luminosa bassa
pressione pneumatico/indicatore
di TPMS malfunzionante non
s'illumina per 3 secondi quando
il veicolo è acceso.
2. L'indicatore di TPMS malfunzionante rimane
illuminato dopo aver
lampeggiato per circa 1 minuto.
3. La spia luminosa posizione pneumatico con bassa
pressione rimane illuminata.
Spia luminosa bassa
pressione
pneumatico
Spia luminosa posizione
pneumatico con bassa
pressione e pressione
pneumatici
Quando gli indicatori spia del
sistema di monitoraggio pressione
pneumatici sono illuminati e viene
visualizzato il messaggio spia sul
display LCD quadro strumenti, vuol
dire che uno o più pneumatici sono
sotto-gonfiati in misura significativa.
NOTA
OAE046115L
