Hyundai Ioniq Electric 2019 Manual del propietario (in Spanish)

Conducir su vehículo
5-64

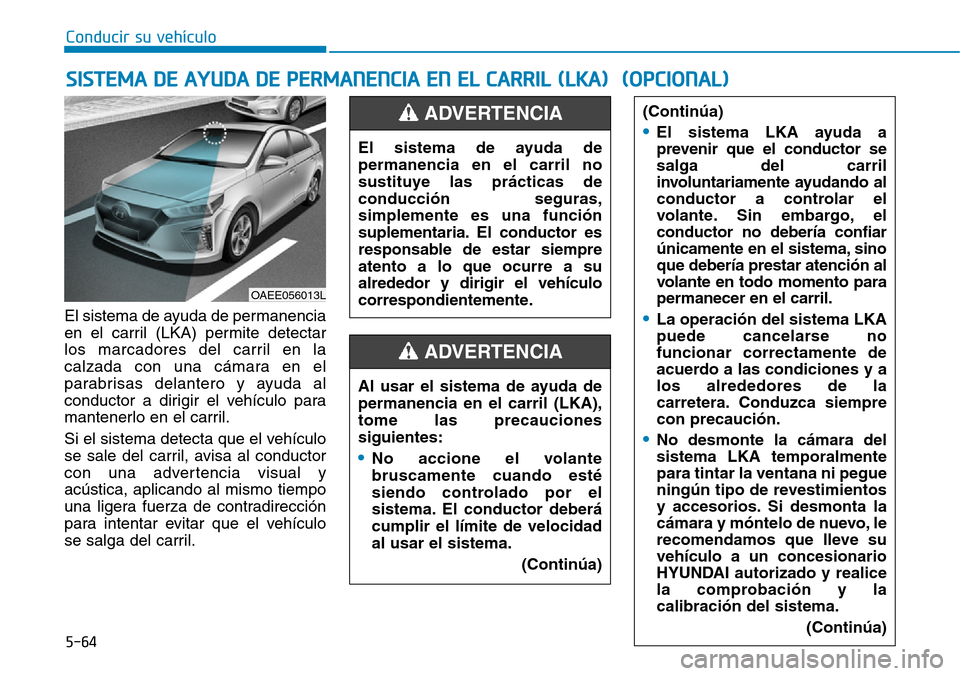

El sistema de ayuda de permanencia
en el carril (LKA) permite detectar
los marcadores del carril en la
calzada con una cámara en el
parabrisas delantero y ayuda al
conductor a dirigir el vehículo para
mantenerlo en el carril.
Si el sistema detecta que el vehículo
se sale del carril, avisa al conductor
con una advertencia visual y
acústica, aplicando al mismo tiempo
una ligera fuerza de contradirección
para intentar evitar que el vehículo
se salga del carril.
SISTEMA DE AYUDA DE PERMANENCIA EN EL CARRIL (LKA) (OPCIONAL)
OAEE056013L
El sistema de ayuda de
permanencia en el carril no
sustituye las prácticas de
conducción seguras,
simplemente es una función
suplementaria. El conductor es
responsable de estar siempre
atento a lo que ocurre a su
alrededor y dirigir el vehículo
correspondientemente.
ADVERTENCIA
Al usar el sistema de ayuda de
permanencia en el carril (LKA),
tome las precauciones
siguientes:
•No accione el volante
bruscamente cuando esté
siendo controlado por el
sistema. El conductor deberá
cumplir el límite de velocidad
al usar el sistema.
(Continúa)
ADVERTENCIA
(Continúa)
•El sistema LKA ayuda a
prevenir que el conductor se
salga del carril
involuntariamente ayudando al
conductor a controlar el
volante. Sin embargo, el
conductor no debería confiar
únicamente en el sistema, sino
que debería prestar atención al
volante en todo momento para
permanecer en el carril.
•La operación del sistema LKA
puede cancelarse no
funcionar correctamente de
acuerdo a las condiciones y a
los alrededores de la
carretera. Conduzca siempre
con precaución.
•No desmonte la cámara del
sistema LKA temporalmente
para tintar la ventana ni pegue
ningún tipo de revestimientos
y accesorios. Si desmonta la
cámara y móntelo de nuevo, le
recomendamos que lleve su
vehículo a un concesionario
HYUNDAI autorizado y realice
la comprobación y la
calibración del sistema.
(Continúa)

5-65
Conducir su vehículo
5
(Continúa)

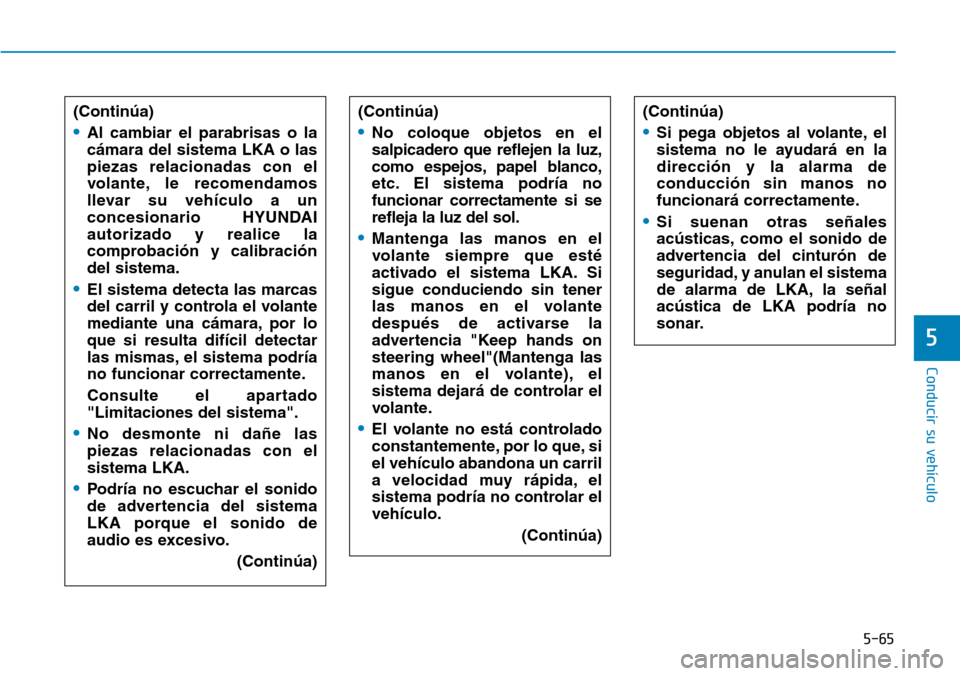

•Al cambiar el parabrisas o la
cámara del sistema LKA o las
piezas relacionadas con el
volante, le recomendamos
llevar su vehículo a un
concesionario HYUNDAI
autorizado y realice la
comprobación y calibración
del sistema.
•El sistema detecta las marcas
del carril y controla el volante
mediante una cámara, por lo
que si resulta difícil detectar
las mismas, el sistema podría
no funcionar correctamente.
Consulte el apartado
"Limitaciones del sistema".
•No desmonte ni dañe las
piezas relacionadas con el
sistema LKA.
•Podría no escuchar el sonido
de advertencia del sistema
LKA porque el sonido de
audio es excesivo.
(Continúa)
(Continúa)
•No coloque objetos en el
salpicadero que reflejen la luz,
como espejos, papel blanco,
etc. El sistema podría no
funcionar correctamente si se
refleja la luz del sol.
•Mantenga las manos en el
volante siempre que esté
activado el sistema LKA. Si
sigue conduciendo sin tener
las manos en el volante
después de activarse la
advertencia "Keep hands on
steering wheel"(Mantenga las
manos en el volante), el
sistema dejará de controlar el
volante.
•El volante no está controlado
constantemente, por lo que, si
el vehículo abandona un carril
a velocidad muy rápida, el
sistema podría no controlar el
vehículo.
(Continúa)
(Continúa)
•Si pega objetos al volante, el
sistema no le ayudará en la
dirección y la alarma de
conducción sin manos no
funcionará correctamente.
•Si suenan otras señales
acústicas, como el sonido de
advertencia del cinturón de
seguridad, y anulan el sistema
de alarma de LKA, la señal
acústica de LKA podría no
sonar.

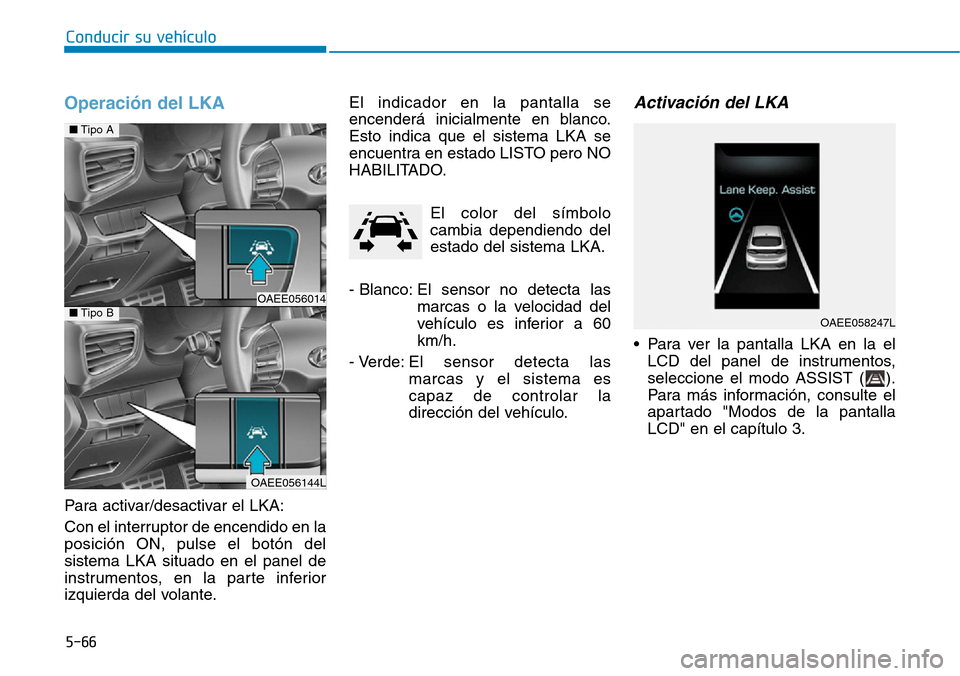

Operación del LKA
Para activar/desactivar el LKA:
Con el interruptor de encendido en la
posición ON, pulse el botón del
sistema LKA situado en el panel de
instrumentos, en la parte inferior
izquierda del volante.El indicador en la pantalla se
encenderá inicialmente en blanco.
Esto indica que el sistema LKA se
encuentra en estado LISTO pero NO
HABILITADO.
El color del símbolo
cambia dependiendo del
estado del sistema LKA.
- Blanco: El sensor no detecta las
marcas o la velocidad del
vehículo es inferior a 60
km/h.
- Verde: El sensor detecta las
marcas y el sistema es
capaz de controlar la
dirección del vehículo.
Activación del LKA
• Para ver la pantalla LKA en la el
LCD del panel de instrumentos,
seleccione el modo ASSIST ( ).
Para más información, consulte el
apartado "Modos de la pantalla
LCD" en el capítulo 3.
Conducir su vehículo
5-66
â– Tipo A
OAEE056014â– Tipo B
OAEE056144L
OAEE058247L

5-67
Conducir su vehículo
5

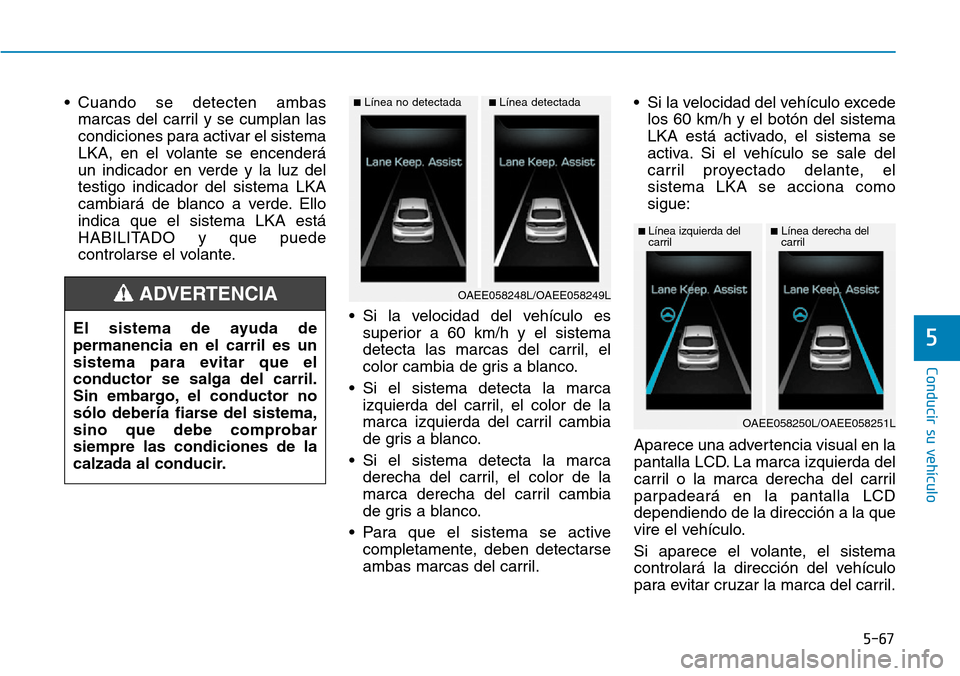

• Cuando se detecten ambas
marcas del carril y se cumplan las
condiciones para activar el sistema
LKA, en el volante se encenderá
un indicador en verde y la luz del
testigo indicador del sistema LKA
cambiará de blanco a verde. Ello
indica que el sistema LKA está
HABILITADO y que puede
controlarse el volante.
• Si la velocidad del vehículo es
superior a 60 km/h y el sistema
detecta las marcas del carril, el
color cambia de gris a blanco.
• Si el sistema detecta la marca
izquierda del carril, el color de la
marca izquierda del carril cambia
de gris a blanco.
• Si el sistema detecta la marca
derecha del carril, el color de la
marca derecha del carril cambia
de gris a blanco.
• Para que el sistema se active
completamente, deben detectarse
ambas marcas del carril.• Si la velocidad del vehículo excede
los 60 km/h y el botón del sistema
LKA está activado, el sistema se
activa. Si el vehículo se sale del
carril proyectado delante, el
sistema LKA se acciona como
sigue:
Aparece una advertencia visual en la
pantalla LCD. La marca izquierda del
carril o la marca derecha del carril
parpadeará en la pantalla LCD
dependiendo de la dirección a la que
vire el vehículo.
Si aparece el volante, el sistema
controlará la dirección del vehículo
para evitar cruzar la marca del carril. El sistema de ayuda de
permanencia en el carril es un
sistema para evitar que el
conductor se salga del carril.
Sin embargo, el conductor no
sólo debería fiarse del sistema,
sino que debe comprobar
siempre las condiciones de la
calzada al conducir.
ADVERTENCIA
■Línea no detectada
OAEE058248L/OAEE058249L
■Línea detectada
■Línea izquierda del
carril
OAEE058250L/OAEE058251L
■Línea derecha del
carril

Conducir su vehículo
5-68

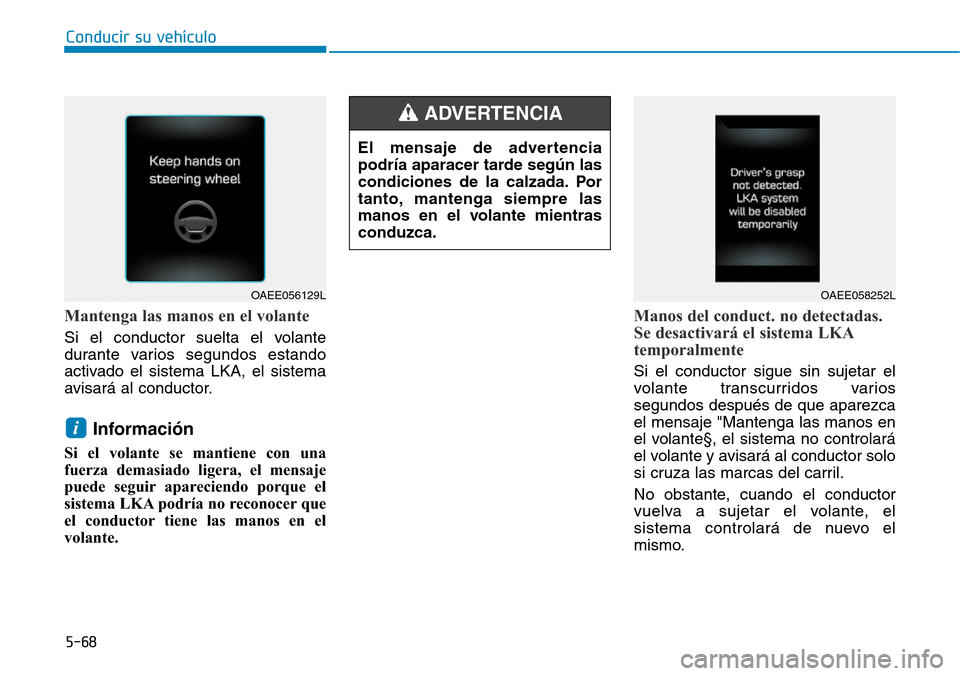

Mantenga las manos en el volante
Si el conductor suelta el volante
durante varios segundos estando
activado el sistema LKA, el sistema
avisará al conductor.
Información
Si el volante se mantiene con una
fuerza demasiado ligera, el mensaje
puede seguir apareciendo porque el
sistema LKA podría no reconocer que
el conductor tiene las manos en el
volante.
Manos del conduct. no detectadas.
Se desactivará el sistema LKA
temporalmente
Si el conductor sigue sin sujetar el
volante transcurridos varios
segundos después de que aparezca
el mensaje "Mantenga las manos en
el volante§, el sistema no controlará
el volante y avisará al conductor solo
si cruza las marcas del carril.
No obstante, cuando el conductor
vuelva a sujetar el volante, el
sistema controlará de nuevo el
mismo.
i
OAEE056129LOAEE058252L
El mensaje de advertencia
podría aparacer tarde según las
condiciones de la calzada. Por
tanto, mantenga siempre las
manos en el volante mientras
conduzca.
ADVERTENCIA

5-69
Conducir su vehículo
5

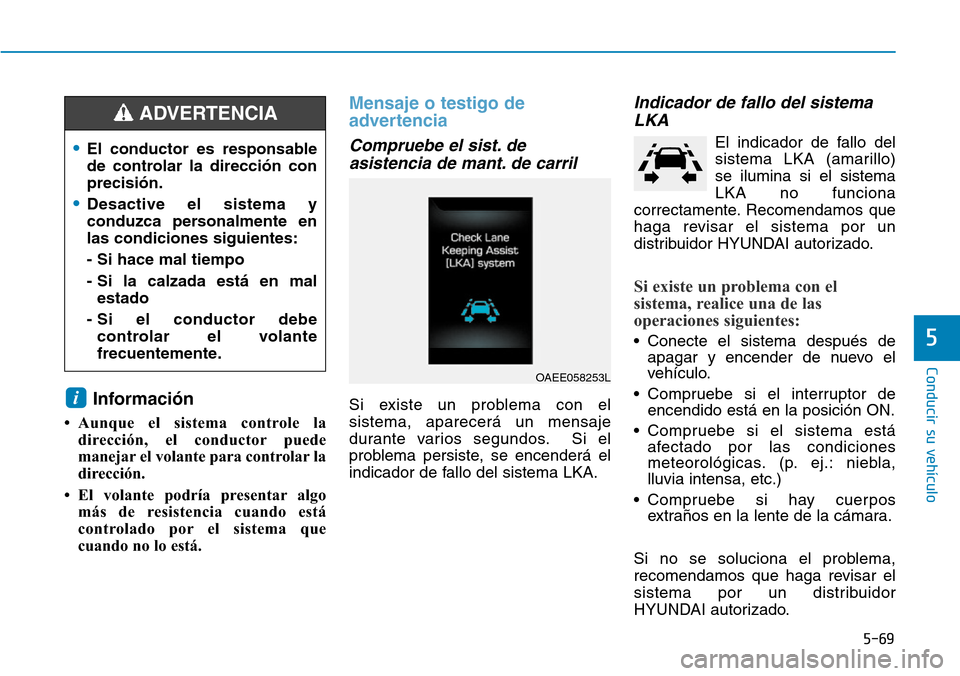

Información
• Aunque el sistema controle la
dirección, el conductor puede
manejar el volante para controlar la
dirección.
• El volante podría presentar algo
más de resistencia cuando está
controlado por el sistema que
cuando no lo está.
Mensaje o testigo de
advertencia
Compruebe el sist. de
asistencia de mant. de carril
Si existe un problema con el
sistema, aparecerá un mensaje
durante varios segundos. Si el
problema persiste, se encenderá el
indicador de fallo del sistema LKA.
Indicador de fallo del sistema
LKA
El indicador de fallo del
sistema LKA (amarillo)
se ilumina si el sistema
LKA no funciona
correctamente. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Si existe un problema con el
sistema, realice una de las
operaciones siguientes:
• Conecte el sistema después de
apagar y encender de nuevo el
vehículo.
• Compruebe si el interruptor de
encendido está en la posición ON.
• Compruebe si el sistema está
afectado por las condiciones
meteorológicas. (p. ej.: niebla,
lluvia intensa, etc.)
• Compruebe si hay cuerpos
extraños en la lente de la cámara.
Si no se soluciona el problema,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
•El conductor es responsable
de controlar la dirección con
precisión.
•Desactive el sistema y
conduzca personalmente en
las condiciones siguientes:
- Si hace mal tiempo
- Si la calzada está en mal
estado
- Si el conductor debe
controlar el volante
frecuentemente.
ADVERTENCIA
OAEE058253L

Conducir su vehículo
5-70

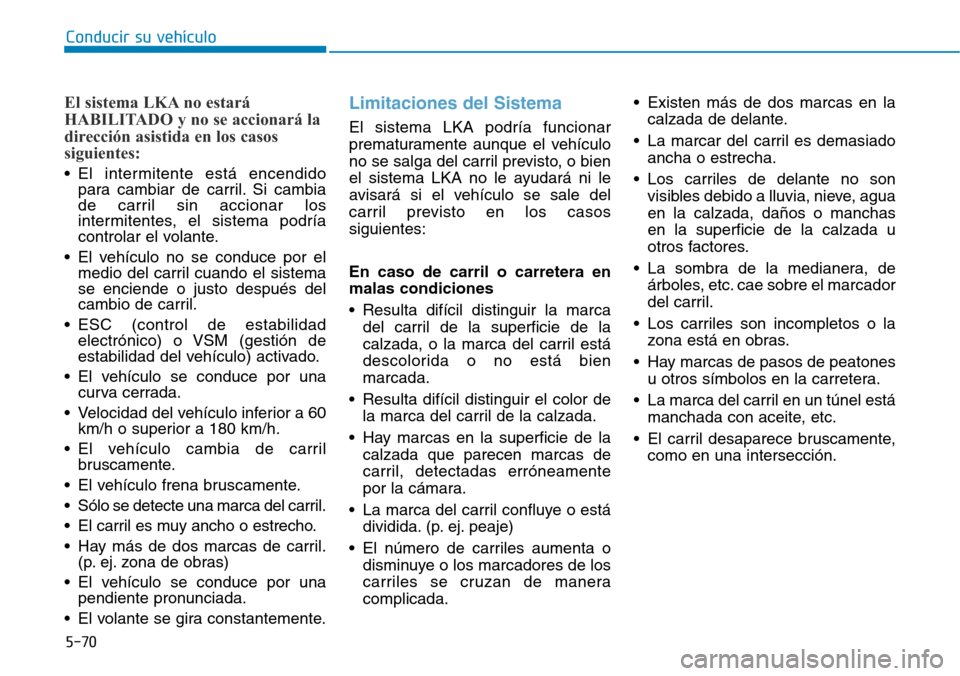

El sistema LKA no estará
HABILITADO y no se accionará la
dirección asistida en los casos
siguientes:
• El intermitente está encendido
para cambiar de carril. Si cambia
de carril sin accionar los
intermitentes, el sistema podría
controlar el volante.
• El vehículo no se conduce por el
medio del carril cuando el sistema
se enciende o justo después del
cambio de carril.
• ESC (control de estabilidad
electrónico) o VSM (gestión de
estabilidad del vehículo) activado.
• El vehículo se conduce por una
curva cerrada.
• Velocidad del vehículo inferior a 60
km/h o superior a 180 km/h.
• El vehículo cambia de carril
bruscamente.
• El vehículo frena bruscamente.
• Sólo se detecte una marca del carril.
• El carril es muy ancho o estrecho.
• Hay más de dos marcas de carril.
(p. ej. zona de obras)
• El vehículo se conduce por una
pendiente pronunciada.
• El volante se gira constantemente.
Limitaciones del Sistema
El sistema LKA podría funcionar
prematuramente aunque el vehículo
no se salga del carril previsto, o bien
el sistema LKA no le ayudará ni le
avisará si el vehículo se sale del
carril previsto en los casos
siguientes:
En caso de carril o carretera en
malas condiciones
• Resulta difícil distinguir la marca
del carril de la superficie de la
calzada, o la marca del carril está
descolorida o no está bien
marcada.
• Resulta difícil distinguir el color de
la marca del carril de la calzada.
• Hay marcas en la superficie de la
calzada que parecen marcas de
carril, detectadas erróneamente
por la cámara.
• La marca del carril confluye o está
dividida. (p. ej. peaje)
• El número de carriles aumenta o
disminuye o los marcadores de los
carriles se cruzan de manera
complicada.• Existen más de dos marcas en la
calzada de delante.
• La marcar del carril es demasiado
ancha o estrecha.
• Los carriles de delante no son
visibles debido a lluvia, nieve, agua
en la calzada, daños o manchas
en la superficie de la calzada u
otros factores.
• La sombra de la medianera, de
árboles, etc. cae sobre el marcador
del carril.
• Los carriles son incompletos o la
zona está en obras.
• Hay marcas de pasos de peatones
u otros símbolos en la carretera.
• La marca del carril en un túnel está
manchada con aceite, etc.
• El carril desaparece bruscamente,
como en una intersección.

5-71
Conducir su vehículo
5

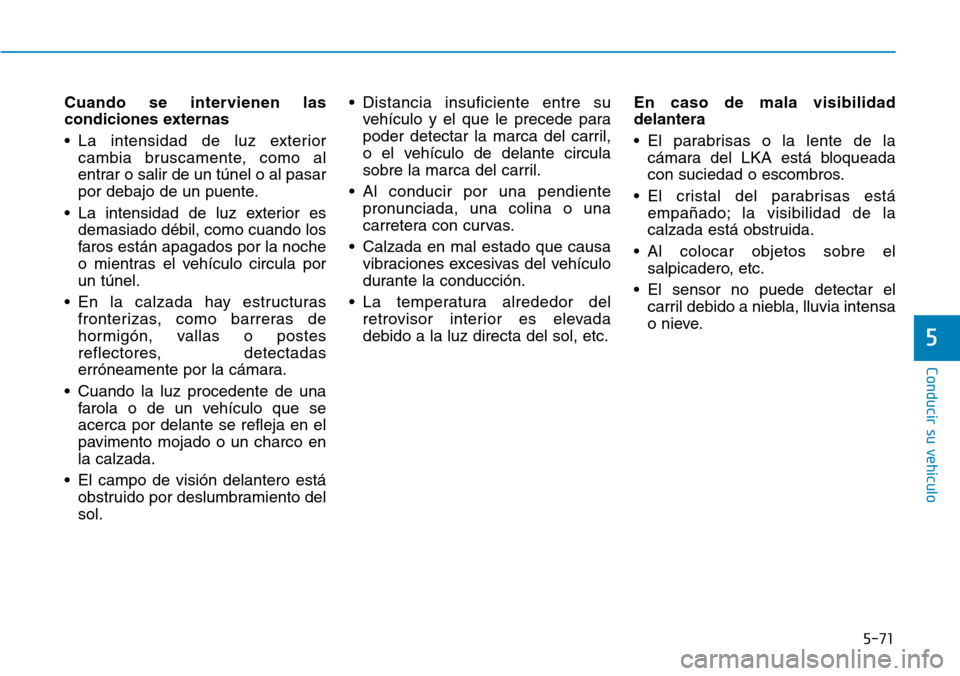

Cuando se intervienen las
condiciones externas
• La intensidad de luz exterior
cambia bruscamente, como al
entrar o salir de un túnel o al pasar
por debajo de un puente.
• La intensidad de luz exterior es
demasiado débil, como cuando los
faros están apagados por la noche
o mientras el vehículo circula por
un túnel.
• En la calzada hay estructuras
fronterizas, como barreras de
hormigón, vallas o postes
reflectores, detectadas
erróneamente por la cámara.
• Cuando la luz procedente de una
farola o de un vehículo que se
acerca por delante se refleja en el
pavimento mojado o un charco en
la calzada.
• El campo de visión delantero está
obstruido por deslumbramiento del
sol.• Distancia insuficiente entre su
vehículo y el que le precede para
poder detectar la marca del carril,
o el vehículo de delante circula
sobre la marca del carril.
• Al conducir por una pendiente
pronunciada, una colina o una
carretera con curvas.
• Calzada en mal estado que causa
vibraciones excesivas del vehículo
durante la conducción.
• La temperatura alrededor del
retrovisor interior es elevada
debido a la luz directa del sol, etc.En caso de mala visibilidad
delantera
• El parabrisas o la lente de la
cámara del LKA está bloqueada
con suciedad o escombros.
• El cristal del parabrisas está
empañado; la visibilidad de la
calzada está obstruida.
• Al colocar objetos sobre el
salpicadero, etc.
• El sensor no puede detectar el
carril debido a niebla, lluvia intensa
o nieve.

Conducir su vehículo
5-72

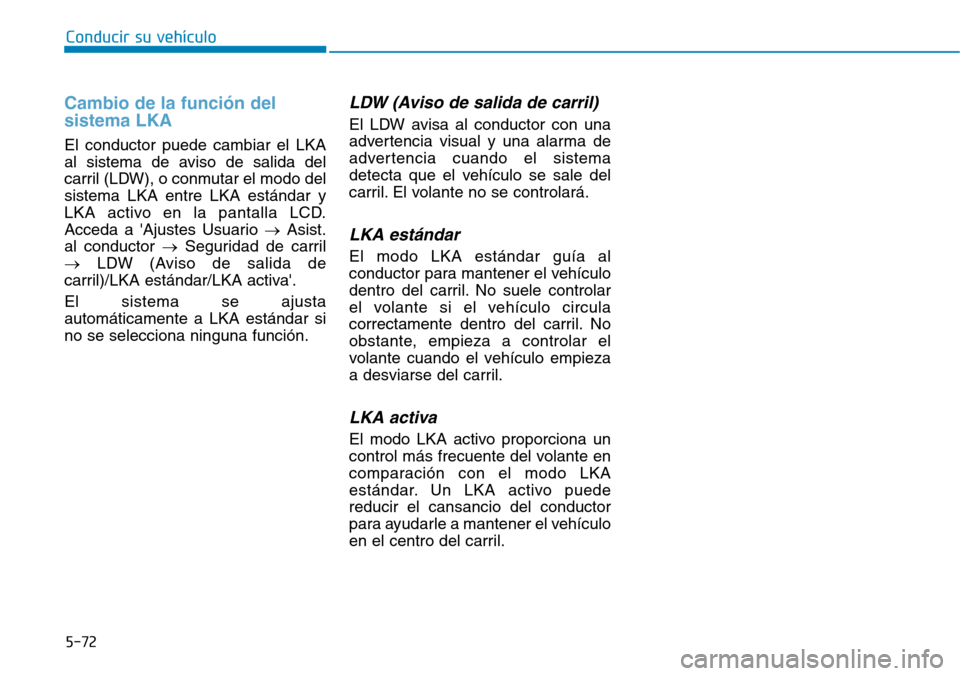

Cambio de la función del
sistema LKA
El conductor puede cambiar el LKA
al sistema de aviso de salida del
carril (LDW), o conmutar el modo del
sistema LKA entre LKA estándar y
LKA activo en la pantalla LCD.
Acceda a 'Ajustes Usuario →Asist.
al conductor →Seguridad de carril
→LDW (Aviso de salida de
carril)/LKA estándar/LKA activa'.
El sistema se ajusta
automáticamente a LKA estándar si
no se selecciona ninguna función.
LDW (Aviso de salida de carril)
El LDW avisa al conductor con una
advertencia visual y una alarma de
advertencia cuando el sistema
detecta que el vehículo se sale del
carril. El volante no se controlará.
LKA estándar
El modo LKA estándar guía al
conductor para mantener el vehículo
dentro del carril. No suele controlar
el volante si el vehículo circula
correctamente dentro del carril. No
obstante, empieza a controlar el
volante cuando el vehículo empieza
a desviarse del carril.
LKA activa
El modo LKA activo proporciona un
control más frecuente del volante en
comparación con el modo LKA
estándar. Un LKA activo puede
reducir el cansancio del conductor
para ayudarle a mantener el vehículo
en el centro del carril.

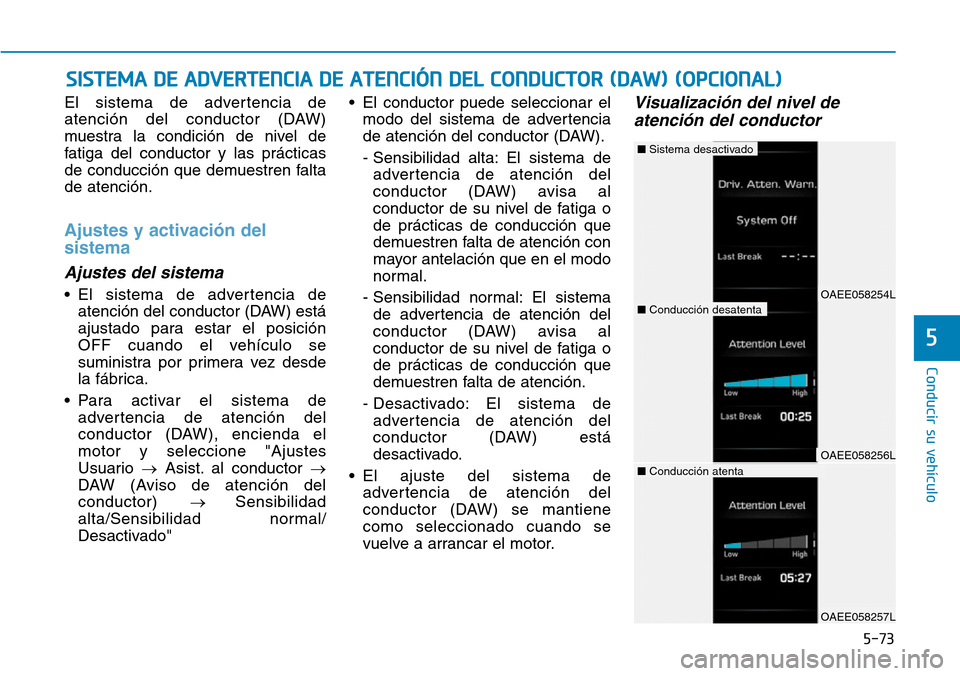

El sistema de advertencia de
atención del conductor (DAW)
muestra la condición de nivel de
fatiga del conductor y las prácticas
de conducción que demuestren falta
de atención.
Ajustes y activación del
sistema
Ajustes del sistema
• El sistema de advertencia de
atención del conductor (DAW) está
ajustado para estar el posición
OFF cuando el vehículo se
suministra por primera vez desde
la fábrica.
• Para activar el sistema de
advertencia de atención del
conductor (DAW), encienda el
motor y seleccione "Ajustes
Usuario →Asist. al conductor →
DAW (Aviso de atención del
conductor) → Sensibilidad
alta/Sensibilidad normal/
Desactivado"• El conductor puede seleccionar el
modo del sistema de advertencia
de atención del conductor (DAW).
- Sensibilidad alta: El sistema de
advertencia de atención del
conductor (DAW) avisa al
conductor de su nivel de fatiga o
de prácticas de conducción que
demuestren falta de atención con
mayor antelación que en el modo
normal.
- Sensibilidad normal: El sistema
de advertencia de atención del
conductor (DAW) avisa al
conductor de su nivel de fatiga o
de prácticas de conducción que
demuestren falta de atención.
- Desactivado: El sistema de
advertencia de atención del
conductor (DAW) está
desactivado.
• El ajuste del sistema de
advertencia de atención del
conductor (DAW) se mantiene
como seleccionado cuando se
vuelve a arrancar el motor.
Visualización del nivel de
atención del conductor
SISTEMA DE ADVERTENCIA DE ATENCIÓN DEL CONDUCTOR (DAW) (OPCIONAL)
5-73
Conducir su vehículo
5
OAEE058254L
â– Sistema desactivado
OAEE058256L
■Conducción desatenta
■Conducción atenta
OAEE058257L
