Hyundai Ioniq Electric 2019 Manuale del proprietario (in Italian)

H13

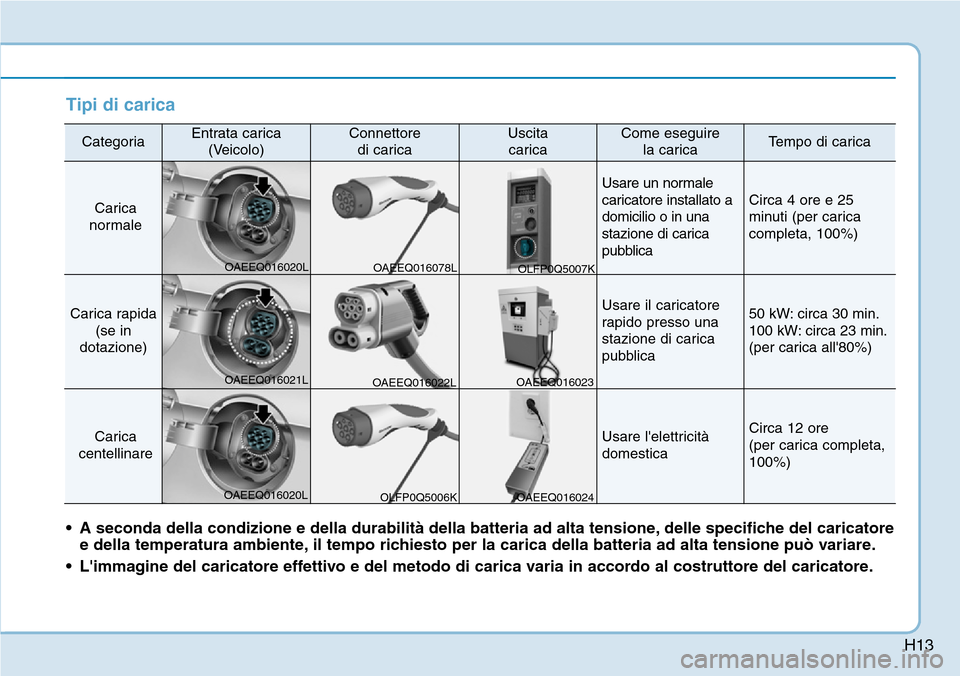

Tipi di carica
CategoriaEntrata carica
(Veicolo)Connettore
di caricaUscita
caricaCome eseguire
la caricaTempo di carica
Carica
normale
Usare un normale
caricatore installato a
domicilio o in una
stazione di carica
pubblica
Circa 4 ore e 25
minuti (per carica
completa, 100%)
Carica rapida
(se in
dotazione)Usare il caricatore
rapido presso una
stazione di carica
pubblica50 kW: circa 30 min.
100 kW: circa 23 min.
(per carica all'80%)
Carica
centellinareUsare l'elettricità
domesticaCirca 12 ore
(per carica completa,
100%)
• A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore
e della temperatura ambiente, il tempo richiesto per la carica della batteria ad alta tensione può variare.
• L'immagine del caricatore effettivo e del metodo di carica varia in accordo al costruttore del caricatore.
OAEEQ016078L OAEEQ016020L
OAEEQ016021L
OAEEQ016020LOAEEQ016022LOAEEQ016023
OAEEQ016024OLFP0Q5007K
OLFP0Q5006K

H14

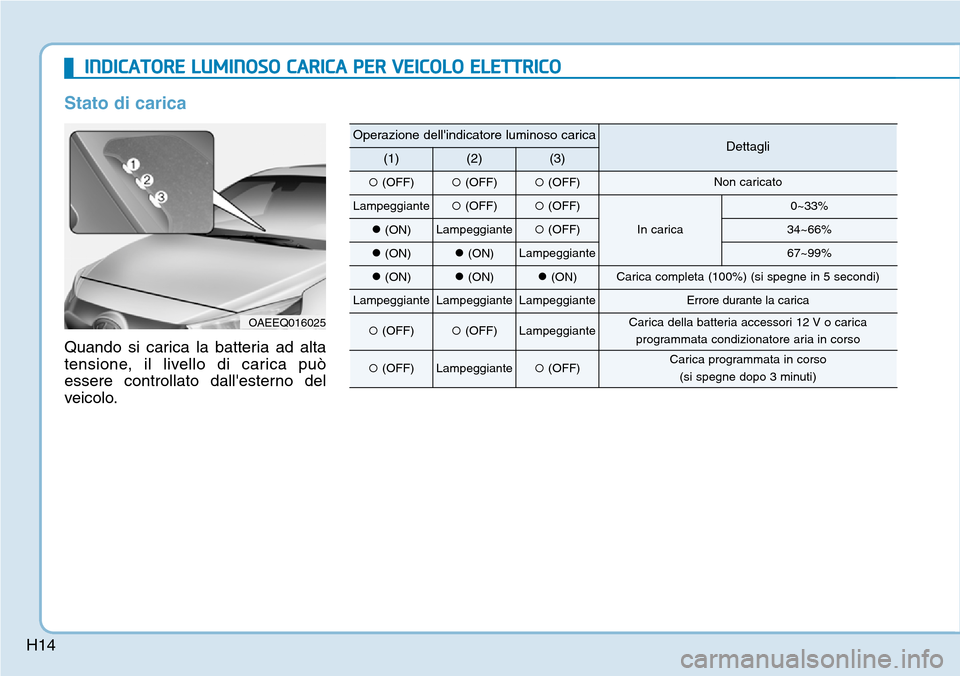

INDICATORE LUMINOSO CARICA PER VEICOLO ELETTRICO
Stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OAEEQ016025
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF)(OFF)Non caricato
Lampeggiante(OFF)(OFF)
In carica
0~33%
(ON)Lampeggiante(OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante(OFF)Carica programmata in corso
(si spegne dopo 3 minuti)

H15

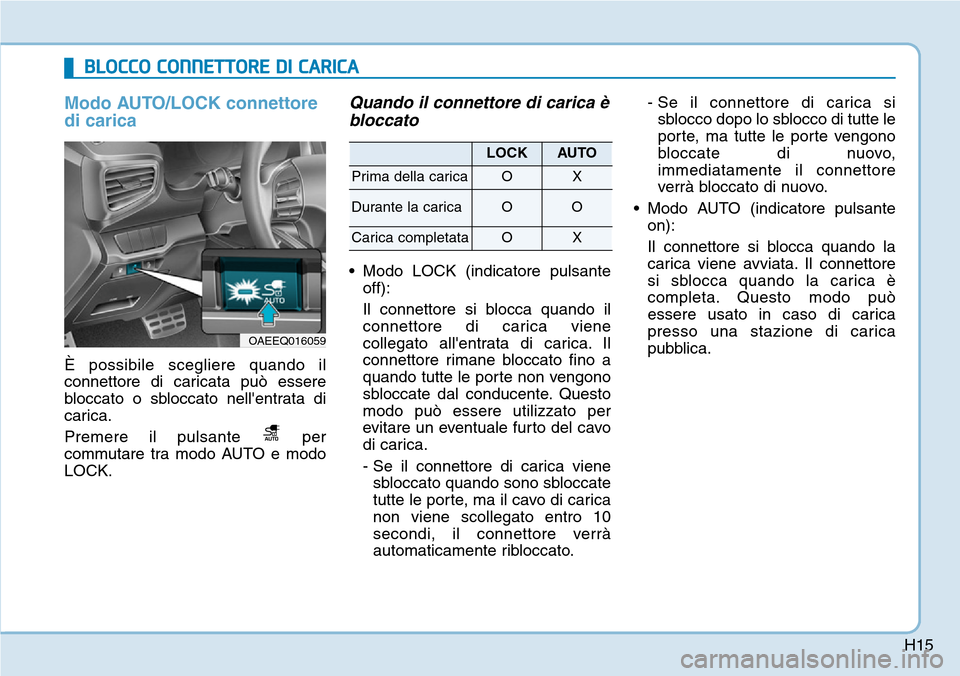

Modo AUTO/LOCK connettore
di carica
È possibile scegliere quando il
connettore di caricata può essere
bloccato o sbloccato nell'entrata di
carica.
Premere il pulsante per
commutare tra modo AUTO e modo
LOCK.
Quando il connettore di carica è
bloccato
• Modo LOCK (indicatore pulsante
off):
Il connettore si blocca quando il
connettore di carica viene
collegato all'entrata di carica. Il
connettore rimane bloccato fino a
quando tutte le porte non vengono
sbloccate dal conducente. Questo
modo può essere utilizzato per
evitare un eventuale furto del cavo
di carica.
- Se il connettore di carica viene
sbloccato quando sono sbloccate
tutte le porte, ma il cavo di carica
non viene scollegato entro 10
secondi, il connettore verrà
automaticamente ribloccato.- Se il connettore di carica si
sblocco dopo lo sblocco di tutte le
porte, ma tutte le porte vengono
bloccate di nuovo,
immediatamente il connettore
verrà bloccato di nuovo.
• Modo AUTO (indicatore pulsante
on):
Il connettore si blocca quando la
carica viene avviata. Il connettore
si sblocca quando la carica è
completa. Questo modo può
essere usato in caso di carica
presso una stazione di carica
pubblica.
BLOCCO CONNETTORE DI CARICA
OAEEQ016059
LOCKAUTO
Prima della caricaOX
Durante la caricaOO
Carica completataOX

H16

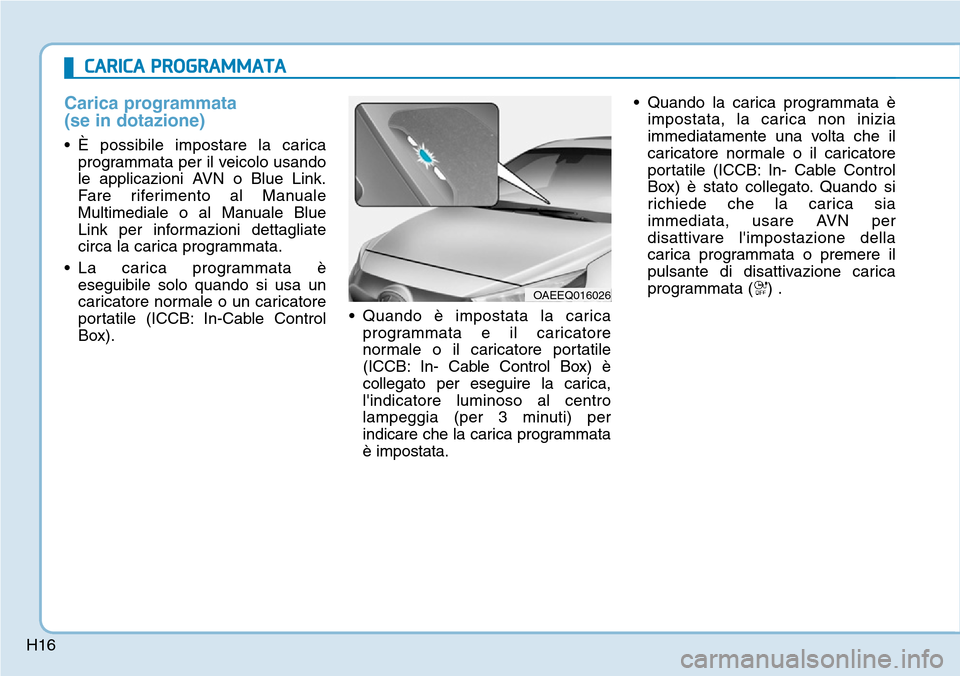

Carica programmata
(se in dotazione)
• È possibile impostare la carica
programmata per il veicolo usando
le applicazioni AVN o Blue Link.
Fare riferimento al Manuale
Multimediale o al Manuale Blue
Link per informazioni dettagliate
circa la carica programmata.
• La carica programmata è
eseguibile solo quando si usa un
caricatore normale o un caricatore
portatile (ICCB: In-Cable Control
Box).• Quando è impostata la carica
programmata e il caricatore
normale o il caricatore portatile
(ICCB:In- Cable Control Box) è
collegato per eseguire la carica,
l'indicatore luminoso al centro
lampeggia (per 3 minuti) per
indicare che la carica programmata
è impostata.• Quando la carica programmata è
impostata, la carica non inizia
immediatamente una volta che il
caricatore normale o il caricatore
portatile (ICCB: In- Cable Control
Box) è stato collegato. Quando si
richiede che la carica sia
immediata, usare AVN per
disattivare l'impostazione della
carica programmata o premere il
pulsante di disattivazione carica
programmata ( ) .
OAEEQ016026
CARICA PROGRAMMATA

H17

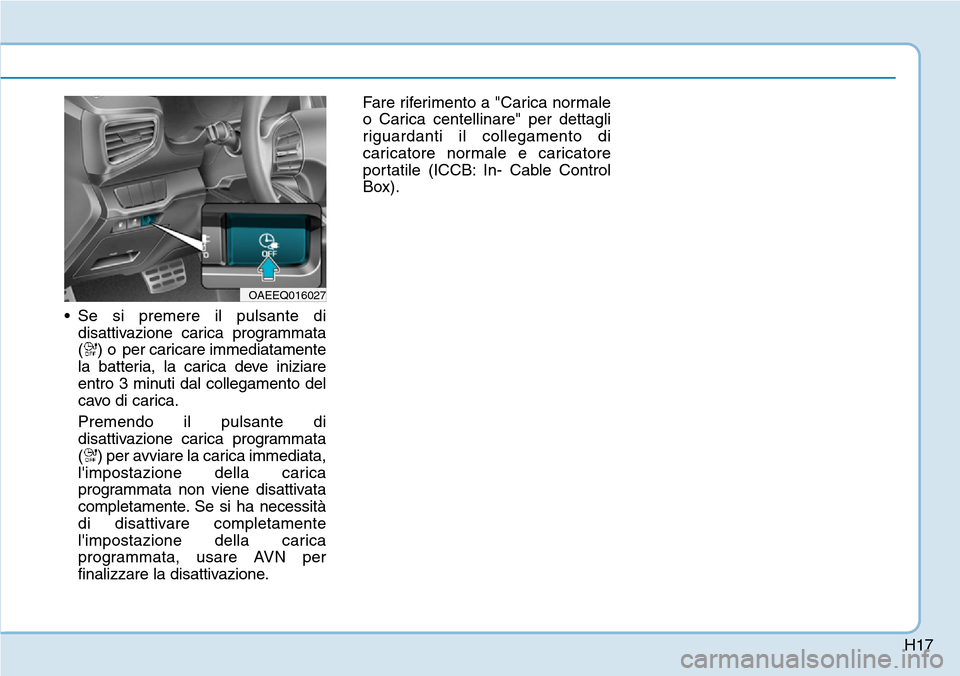

• Se si premere il pulsante di
disattivazione carica programmata
( ) o per caricare immediatamente
la batteria, la carica deve iniziare
entro 3 minuti dal collegamento del
cavo di carica.
Premendo il pulsante di
disattivazione carica programmata
( ) per avviare la carica immediata,
l'impostazione della carica
programmata non viene disattivata
completamente. Se si ha necessità
di disattivare completamente
l'impostazione della carica
programmata, usare AVN per
finalizzare la disattivazione.Fare riferimento a "Carica normale
o Carica centellinare" per dettagli
riguardanti il collegamento di
caricatore normale e caricatore
portatile (ICCB: In- Cable Control
Box).
OAEEQ016027

H18
Precauzioni per carica
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.•Le onde elettromagnetiche che
vengono generate dal
caricatore possono seriamente
impattare i dispositivi medici
elettrici come un pacemaker
cardiaco impiantato.
Quando si usano dispositivi
medici elettrici come un
pacemaker cardiaco impiantato,
assicurarsi di chiedere a
personale medico e al
costruttore se un'operazione di
carica del veicolo elettrico può
avere impatti sul funzionamento
di dispositivi medici elettrici
come un pacemaker cardiaco
impiantato.
•Controllare per assicurarsi che
non vi sia acqua o polvere su
connettore cavo di carica e
spina prima di collegarsi al
caricatore o all'entrata di carica.
Eseguire il collegamento in
presenza di acqua o polvere su
connettore cavo di carica e
spina può causare un incendio
o una scossa elettrica.
ATTENZIONE
•Avere cura di non toccare
connettore di carica, spina di
carica ed entrata di carica
quando si collega il cavo al
caricatore e all'entrata di
carica del veicolo.
•Attenersi a quanto segue per
prevenire scosse elettriche
durante la carica:
- Usare un caricatore a tenuta
stagna.
- Usare prudenza nel toccare
connettore di carica e spina
di carica con le mani bagnate
o con i piedi nell'acqua o
nella neve quando si collega
il cavo di carica.
- Usare prudenza quando ci
sono lampi.
- Usare prudenza quando
connettore e spina di carica
sono bagnati.
ATTENZIONE
PRECAUZIONI PER CARICA VEICOLO ELETTRICO
OLFP0Q5007K
■ Caricatore normale
OAEEQ016023
■ Caricatore rapido

H19

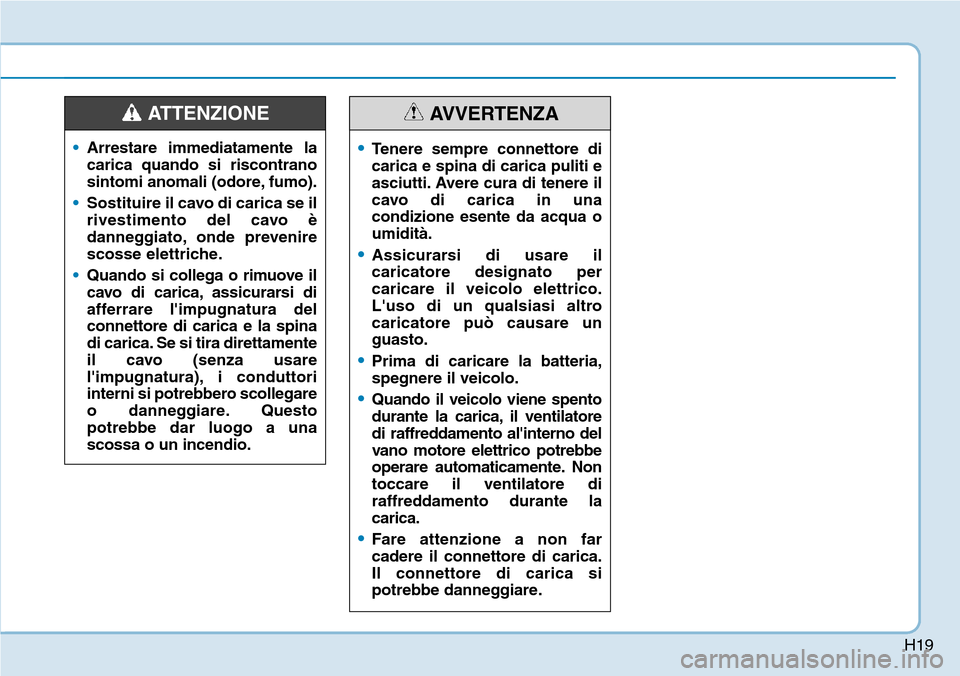

•Arrestare immediatamente la
carica quando si riscontrano
sintomi anomali (odore, fumo).
•Sostituire il cavo di carica se il
rivestimento del cavo è
danneggiato, onde prevenire
scosse elettriche.
•Quando si collega o rimuove il
cavo di carica, assicurarsi di
afferrare l'impugnatura del
connettore di carica e la spina
di carica. Se si tira direttamente
il cavo (senza usare
l'impugnatura), i conduttori
interni si potrebbero scollegare
o danneggiare. Questo
potrebbe dar luogo a una
scossa o un incendio.
ATTENZIONE
•Tenere sempre connettore di
carica e spina di carica puliti e
asciutti. Avere cura di tenere il
cavo di carica in una
condizione esente da acqua o
umidità.
•Assicurarsi di usare il
caricatore designato per
caricare il veicolo elettrico.
L'uso di un qualsiasi altro
caricatore può causare un
guasto.
•Prima di caricare la batteria,
spegnere il veicolo.
•Quando il veicolo viene spento
durante la carica, il ventilatore
di raffreddamento al'interno del
vano motore elettrico potrebbe
operare automaticamente. Non
toccare il ventilatore di
raffreddamento durante la
carica.
•Fare attenzione a non far
cadere il connettore di carica.
Il connettore di carica si
potrebbe danneggiare.
AVVERTENZA

H20

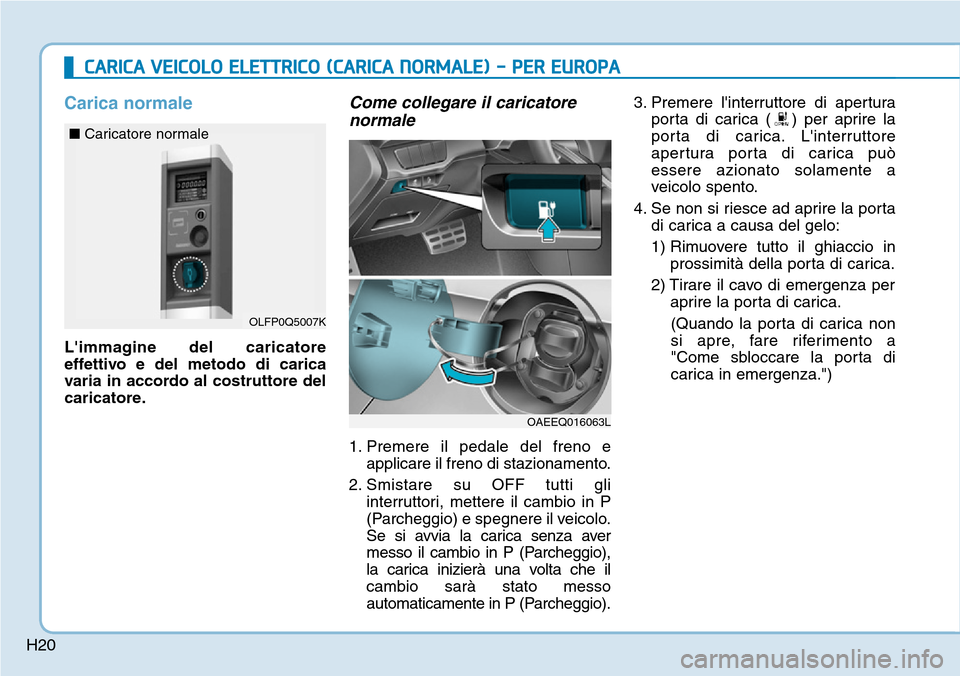

CARICA VEICOLO ELETTRICO (CARICA NORMALE) - PER EUROPA
Carica normale
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Come collegare il caricatore
normale
1. Premere il pedale del freno e
applicare il freno di stazionamento.
2. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P (Parcheggio),
la carica inizierà una volta che il
cambio sarà stato messo
automaticamente in P (Parcheggio).3. Premere l'interruttore di apertura
porta di carica ( ) per aprire la
porta di carica. L'interruttore
apertura porta di carica può
essere azionato solamente a
veicolo spento.
4. Se non si riesce ad aprire la porta
di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in
prossimità della porta di carica.
2) Tirare il cavo di emergenza per
aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a
"Come sbloccare la porta di
carica in emergenza.")
OLFP0Q5007K
■ Caricatore normale
OAEEQ016063L

H21

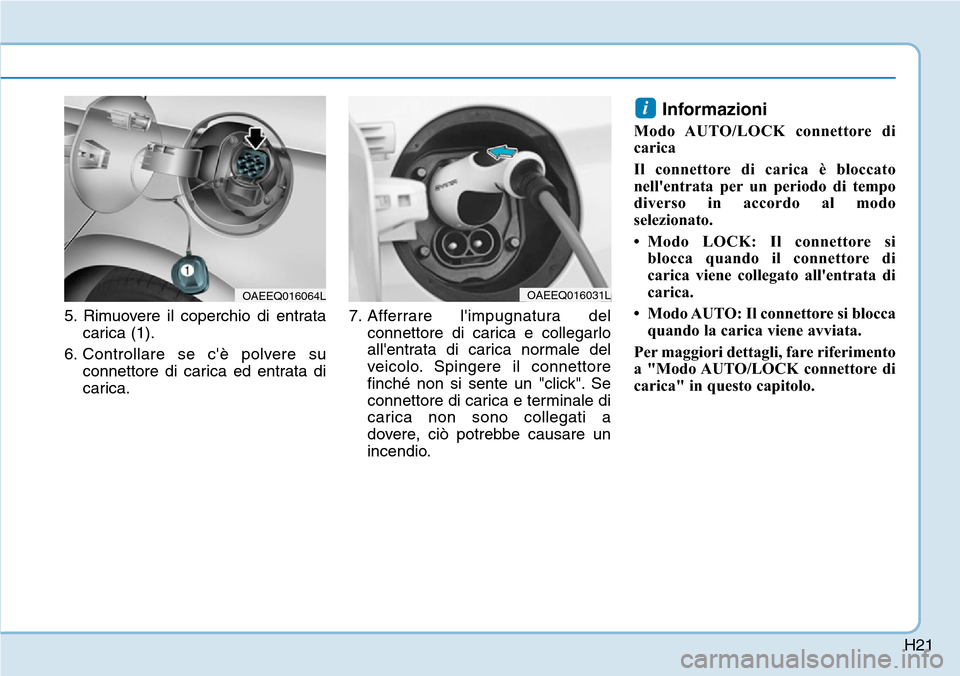

5. Rimuovere il coperchio di entrata
carica (1).
6. Controllare se c'è polvere su
connettore di carica ed entrata di
carica.7. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio.
Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
• Modo LOCK: Il connettore si
blocca quando il connettore di
carica viene collegato all'entrata di
carica.
• Modo AUTO: Il connettore si blocca
quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OAEEQ016064LOAEEQ016031L

H22
CARICA VEICOLO ELETTRICO (CARICA NORMALE) (CONT.)

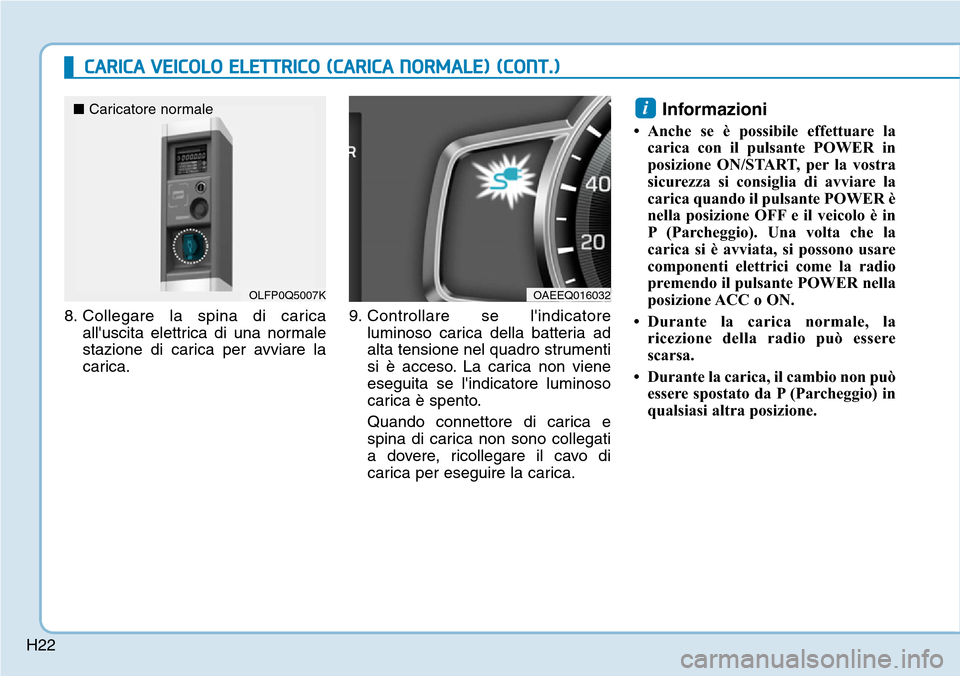

8. Collegare la spina di carica
all'uscita elettrica di una normale
stazione di carica per avviare la
carica.9. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si
