H23

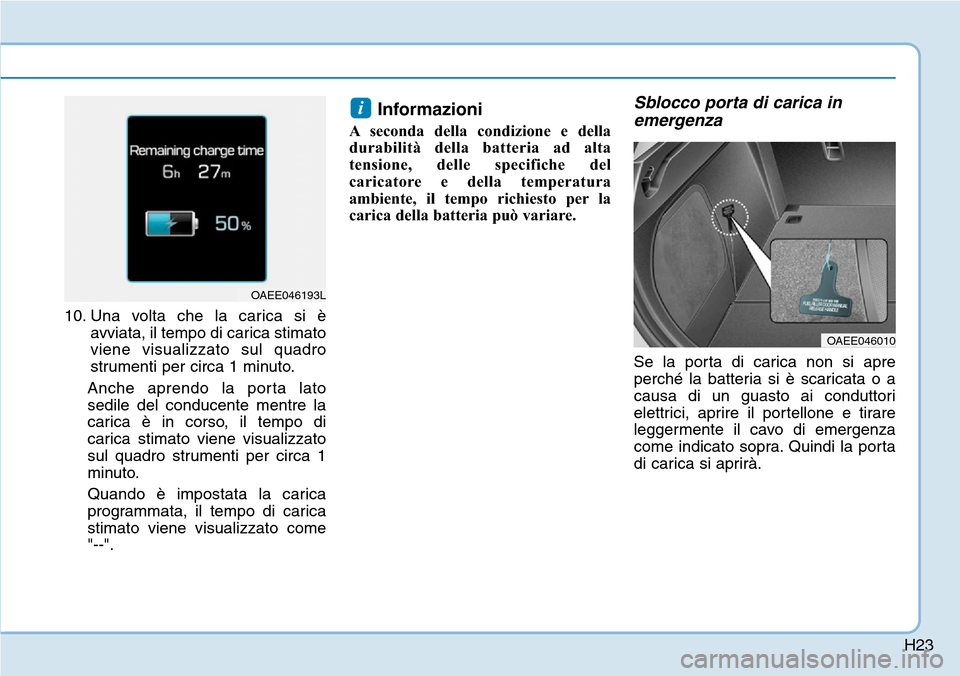

10. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato
sedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di carica
stimato viene visualizzato come
"--".
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Sblocco porta di carica in
emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046010
OAEE046193L

H24
CARICA VEICOLO ELETTRICO (CARICA NORMALE) (CONT.)

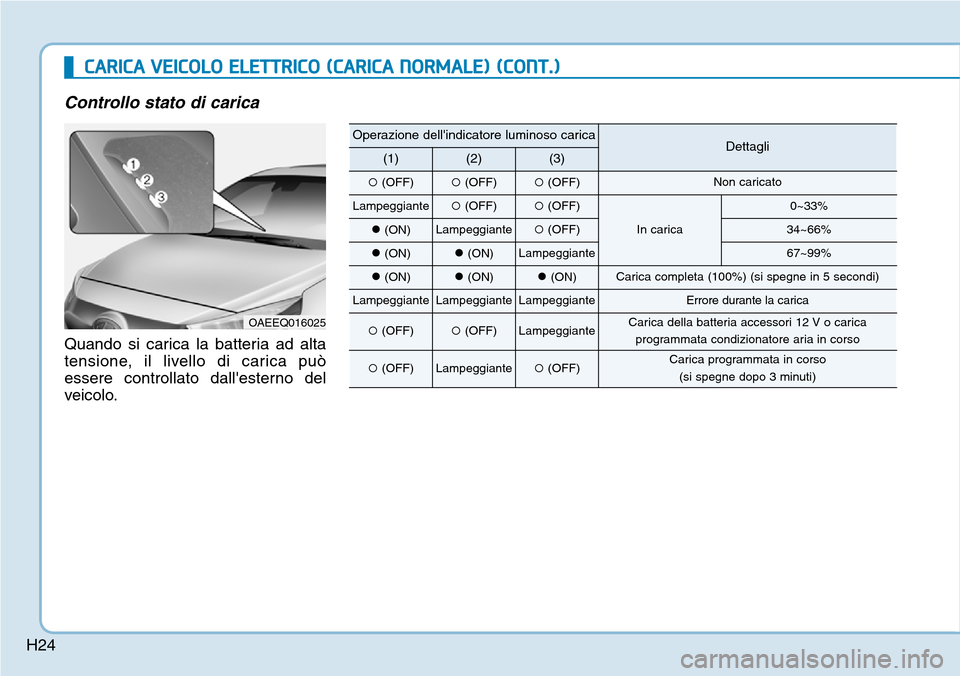

Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OAEEQ016025
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF)(OFF)Non caricato
Lampeggiante(OFF)(OFF)
In carica
0~33%
(ON)Lampeggiante(OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante(OFF)Carica programmata in corso
(si spegne dopo 3 minuti)

H25

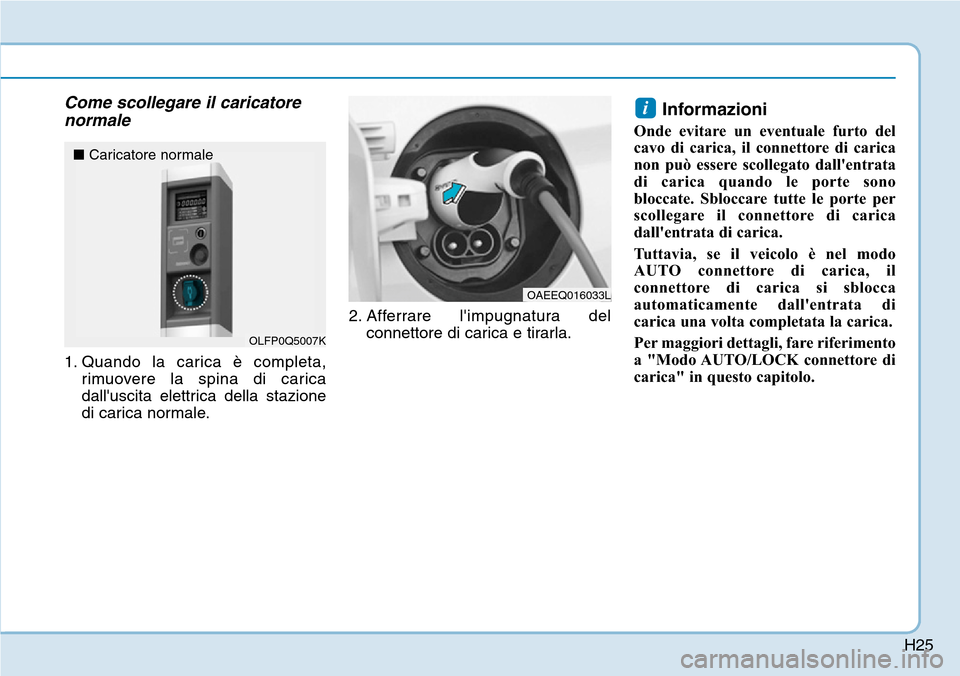

Come scollegare il caricatore
normale
1. Quando la carica è completa,
rimuovere la spina di carica
dall'uscita elettrica della stazione
di carica normale.2. Afferrare l'impugnatura del
connettore di carica e tirarla.
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OLFP0Q5007K
■Caricatore normale
OAEEQ016033L

H26

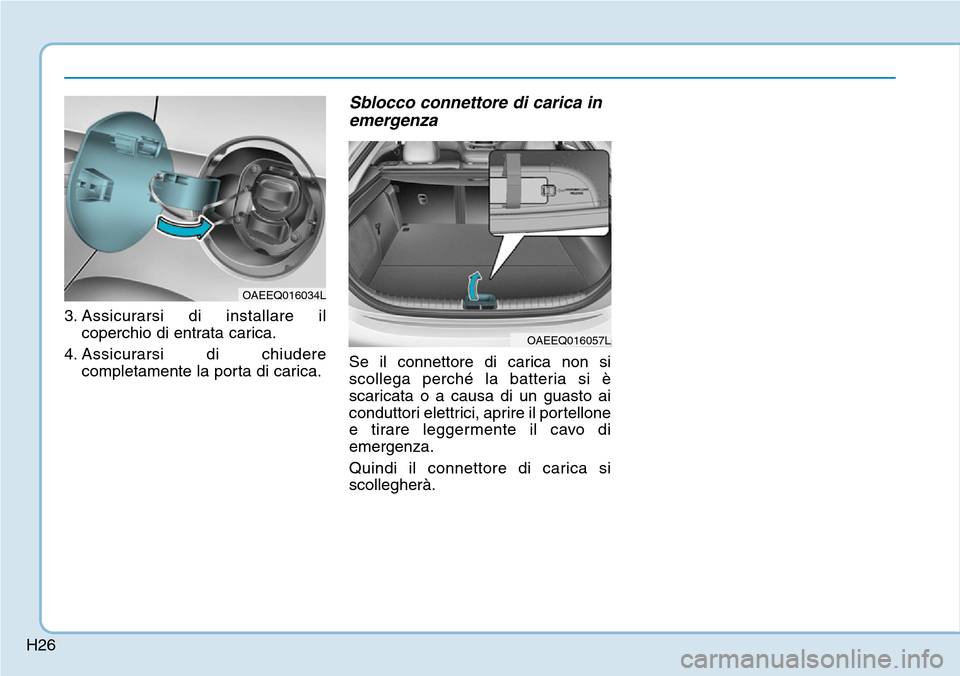

3. Assicurarsi di installare il
coperchio di entrata carica.
4. Assicurarsi di chiudere
completamente la porta di carica.
Sblocco connettore di carica in
emergenza
Se il connettore di carica non si
scollega perché la batteria si è
scaricata o a causa di un guasto ai
conduttori elettrici, aprire il portellone
e tirare leggermente il cavo di
emergenza.
Quindi il connettore di carica si
scollegherà.
OAEEQ016057L
OAEEQ016034L

H27

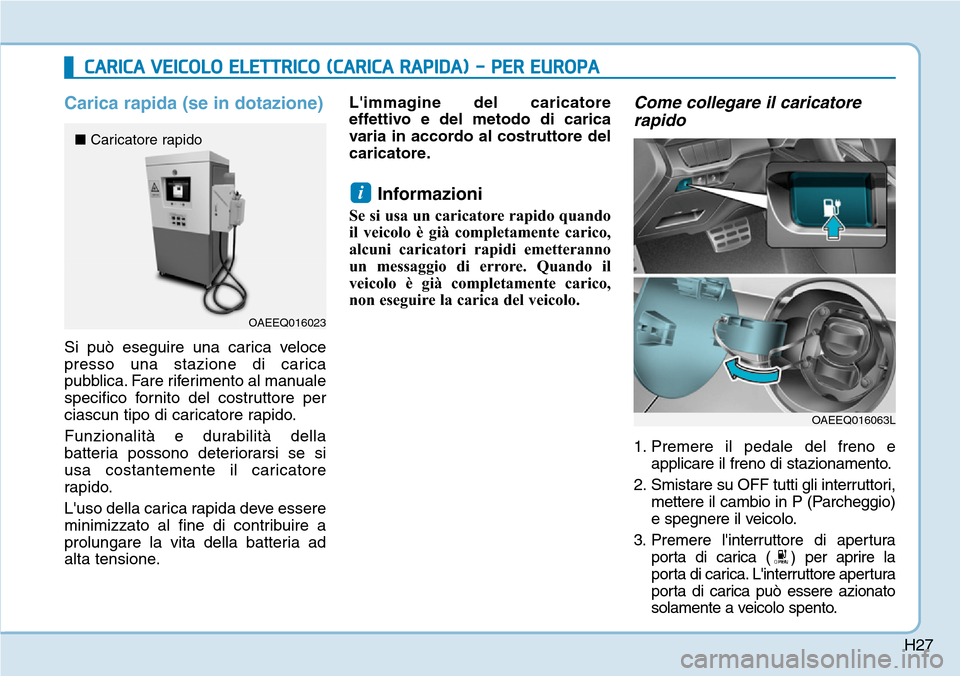

Carica rapida (se in dotazione)
Si può eseguire una carica veloce
presso una stazione di carica
pubblica. Fare riferimento al manuale
specifico fornito del costruttore per
ciascun tipo di caricatore rapido.
Funzionalità e durabilità della
batteria possono deteriorarsi se si
usa costantemente il caricatore
rapido.
L'uso della carica rapida deve essere
minimizzato al fine di contribuire a
prolungare la vita della batteria ad
alta tensione.L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Informazioni
Se si usa un caricatore rapido quando
il veicolo è già completamente carico,
alcuni caricatori rapidi emetteranno
un messaggio di errore. Quando il
veicolo è già completamente carico,
non eseguire la carica del veicolo.
Come collegare il caricatore
rapido
1. Premere il pedale del freno e
applicare il freno di stazionamento.
2. Smistare su OFF tutti gli interruttori,
mettere il cambio in P (Parcheggio)
e spegnere il veicolo.
3. Premere l'interruttore di apertura
porta di carica ( ) per aprire la
porta di carica. L'interruttore apertura
porta di carica può essere azionato
solamente a veicolo spento.
i
CARICA VEICOLO ELETTRICO (CARICA RAPIDA) - PER EUROPA
OAEEQ016023
■Caricatore rapido
OAEEQ016063L

H28
CARICA VEICOLO ELETTRICO (CARICA RAPIDA) (CONT.)

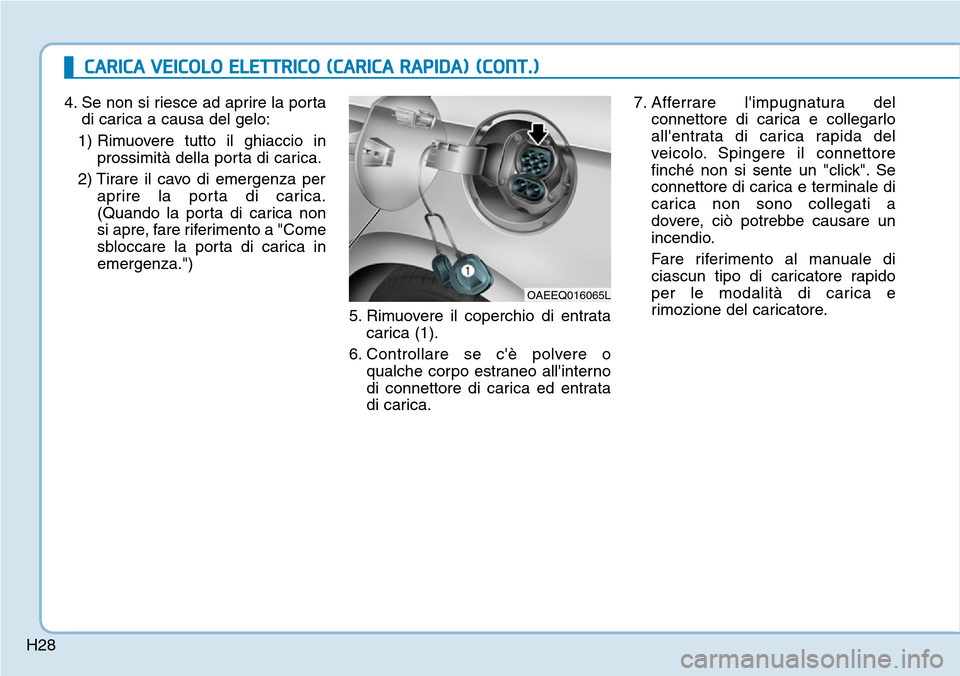

4. Se non si riesce ad aprire la porta
di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in
prossimità della porta di carica.
2) Tirare il cavo di emergenza per
aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a "Come
sbloccare la porta di carica in
emergenza.")
5. Rimuovere il coperchio di entrata
carica (1).
6. Controllare se c'

H29

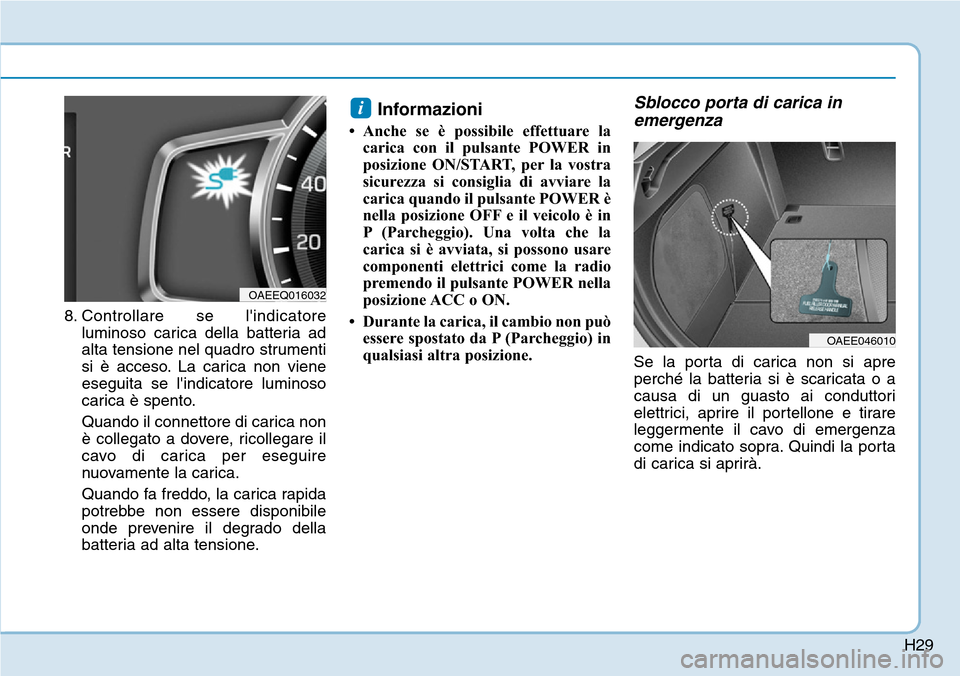

8. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si è acceso. La carica non viene
eseguita se l'indicatore luminoso
carica è spento.
Quando il connettore di carica non
è collegato a dovere, ricollegare il
cavo di carica per eseguire
nuovamente la carica.
Quando fa freddo, la carica rapida
potrebbe non essere disponibile
onde prevenire il degrado della
batteria ad alta tensione.
Informazioni
• Anche se è possibile effettuare la
carica con il pulsante POWER in
posizione ON/START, per la vostra
sicurezza si consiglia di avviare la
carica quando il pulsante POWER è
nella posizione OFF e il veicolo è in
P (Parcheggio). Una volta che la
carica si è avviata, si possono usare
componenti elettrici come la radio
premendo il pulsante POWER nella
posizione ACC o ON.
• Durante la carica, il cambio non può
essere spostato da P (Parcheggio) in
qualsiasi altra posizione.
Sblocco porta di carica in
emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046010
OAEEQ016032

H30

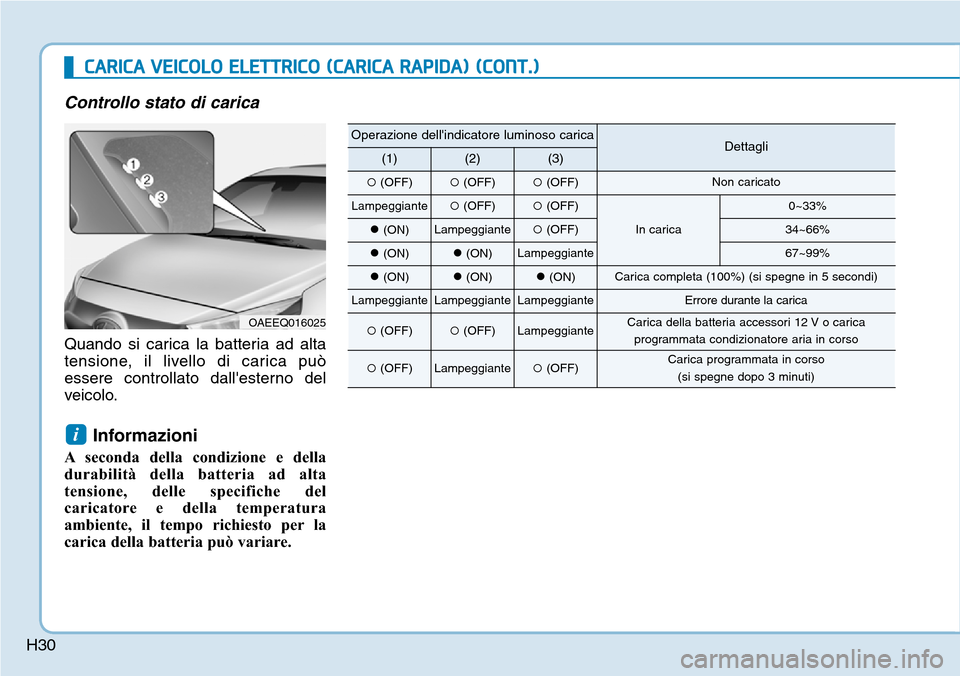

Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
i
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF)(OFF)Non caricato
Lampeggiante(OFF)(OFF)
In carica
0~33%
(ON)Lampeggiante(OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante(OFF)Carica programmata in corso
(si spegne dopo 3 minuti)
CARICA VEICOLO ELETTRICO (CARICA RAPIDA) (CONT.)
OAEEQ016025

H31

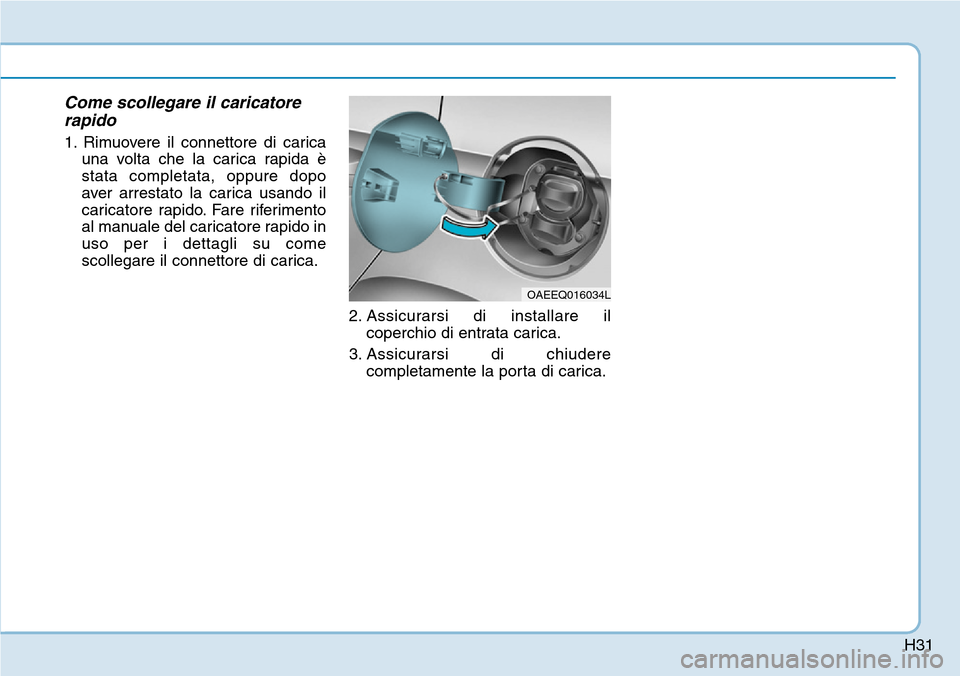

Come scollegare il caricatore
rapido
1. Rimuovere il connettore di carica
una volta che la carica rapida è
stata completata, oppure dopo
aver arrestato la carica usando il
caricatore rapido. Fare riferimento
al manuale del caricatore rapido in
uso per i dettagli su come
scollegare il connettore di carica.
2. Assicurarsi di installare il
coperchio di entrata carica.
3. Assicurarsi di chiudere
completamente la porta di carica.
OAEEQ016034L

H32

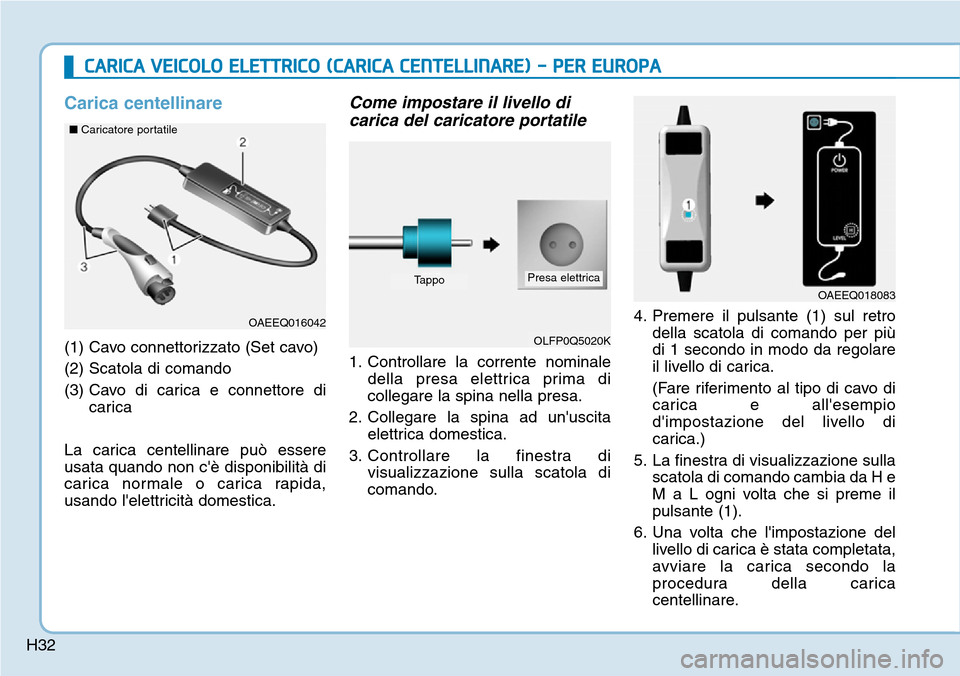

Carica centellinare
(1) Cavo connettorizzato (Set cavo)
(2) Scatola di comando
(3) Cavo di carica e connettore di
carica
La carica centellinare può essere
usata quando non c'è disponibilità di
carica normale o carica rapida,
usando l'elettricità domestica.
Come impostare il livello di
carica del caricatore portatile
1. Controllare la corrente nominale
della presa elettrica prima di
collegare la spina nella presa.
2. Collegare la spina ad un'uscita
elettrica domestica.
3. Controllare la finestra di
visualizzazione sulla scatola di
comando.4. Premere il pulsante (1) sul retro
della scatola di comando per più
di 1 secondo in modo da regolare
il livello di carica.
(Fare riferimento al tipo di cavo di
carica e all'esempio
d'impostazione del livello di
carica.)
5. La finestra di visualizzazione sulla
scatola di comando cambia da H e
M a L ogni volta che si preme il
pulsante (1).
6. Una volta che l'impostazione del
livello di carica è stata completata,
avviare la carica secondo la
procedura della carica
centellinare.
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) - PER EUROPA
OAEEQ016042 ■Caricatore portatile
OLFP0Q5020K
OAEEQ018083TappoPresa elettrica
