Come collegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Collegare la spina ad un'uscita
elettrica domestica.
* Esempio d'impostazione del livello di carica ICCB
(L'esempio ha puro scopo di riferimento e potrebbe variare a seconda
dell'ambiente circostante.)
Corrente della
presaLivello di carica
ICCBFinestra di visualizzazione scatola di comando
14-16A12A
13-12A10A
11-10A8A
9-8A6A
OAEEQ018082
OLFP0Q5020K
TappoPresa elettrica

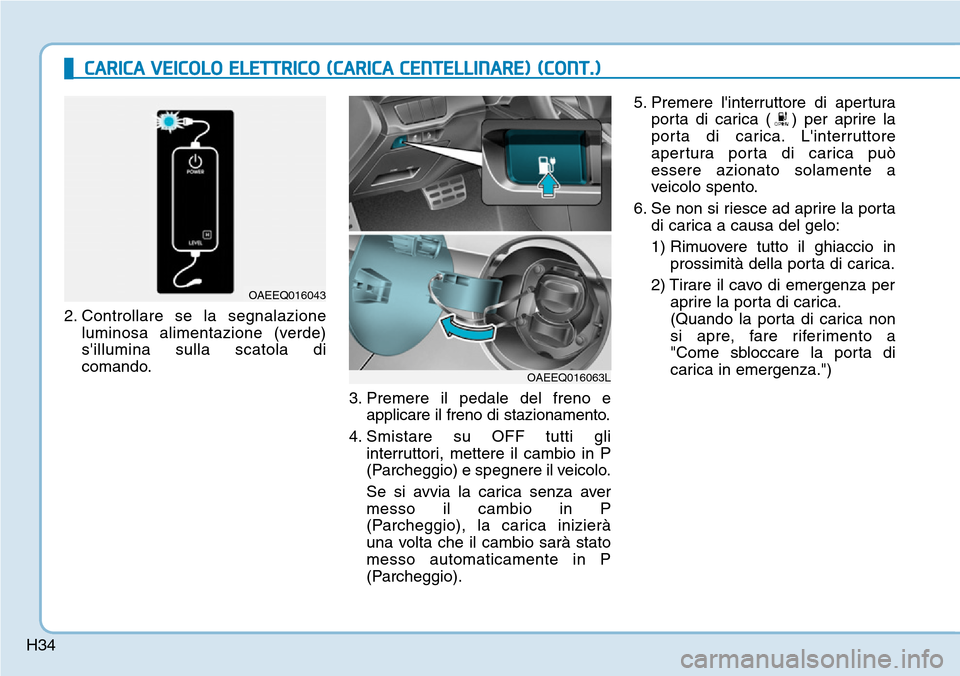

H342. Controllare se la segnalazione
luminosa alimentazione (verde)
s'illumina sulla scatola di
comando.
3. Premere il pedale del freno e
applicare il freno di stazionamento.
4. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P
(Parcheggio), la carica inizierà
una volta che il cambio sarà stato
messo automaticamente in P
(Parcheggio).5. Premere l'interruttore di apertura
porta di carica ( ) per aprire la
porta di carica. L'interruttore
apertura porta di carica può
essere azionato solamente a
veicolo spento.
6. Se non si riesce ad aprire la porta
di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in
prossimità della porta di carica.
2) Tirare il cavo di emergenza per
aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a
"Come sbloccare la porta di
carica in emergenza.")
OAEEQ016063L
OAEEQ016043
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)

H35

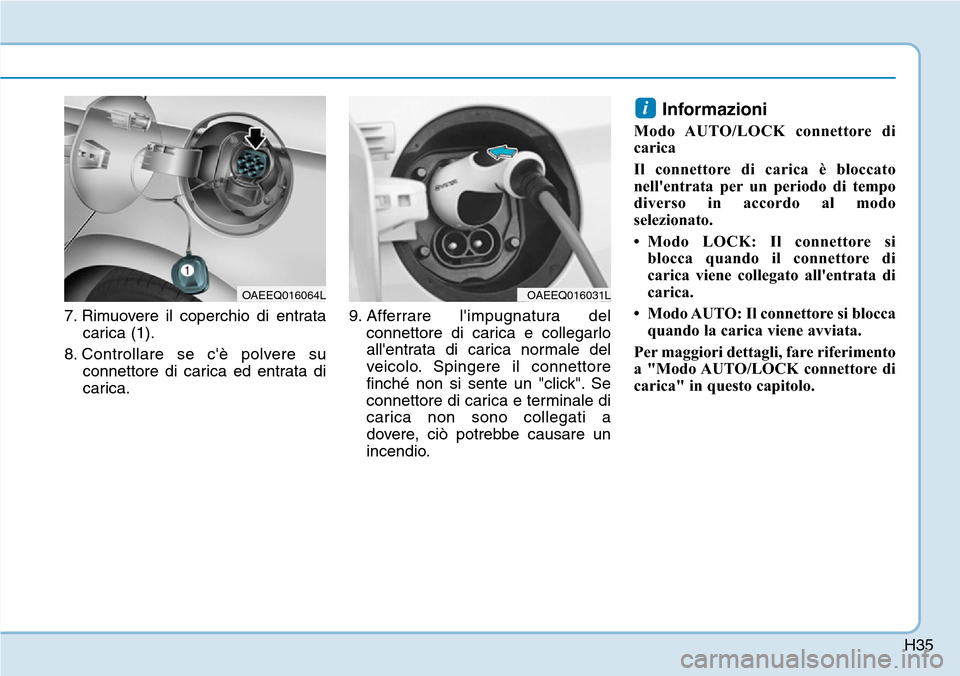

7. Rimuovere il coperchio di entrata
carica (1).
8. Controllare se c'è polvere su
connettore di carica ed entrata di
carica.9. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio.
Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
• Modo LOCK: Il connettore si
blocca quando il connettore di
carica viene collegato all'entrata di
carica.
• Modo AUTO: Il connettore si blocca
quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OAEEQ016064LOAEEQ016031L

H36
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)

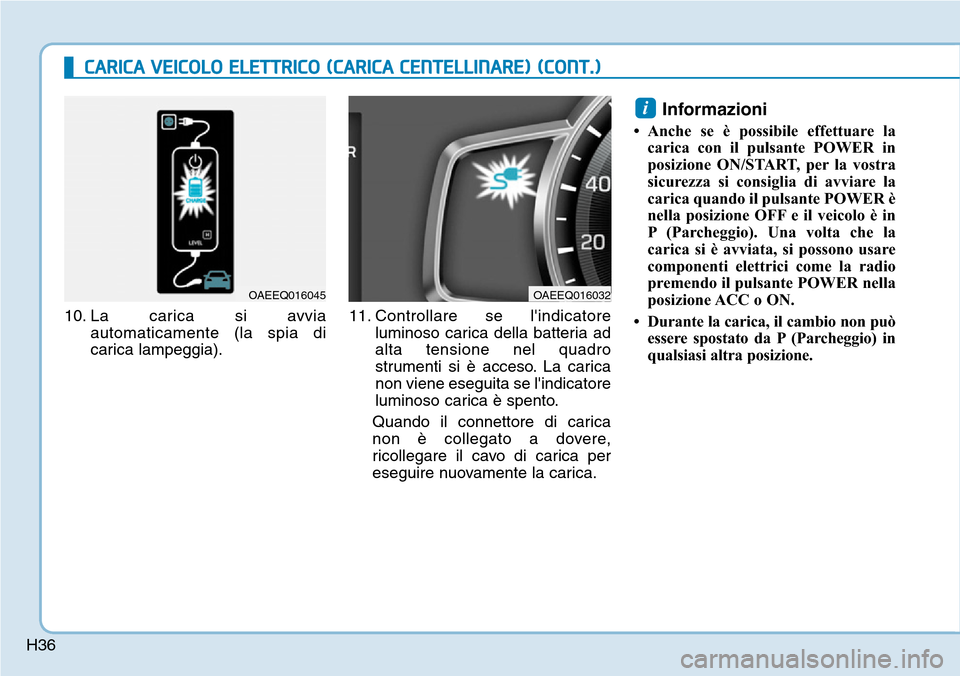

10. La carica si avvia
automaticamente (la spia di
carica lampeggia).11. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro
strumenti si

H37

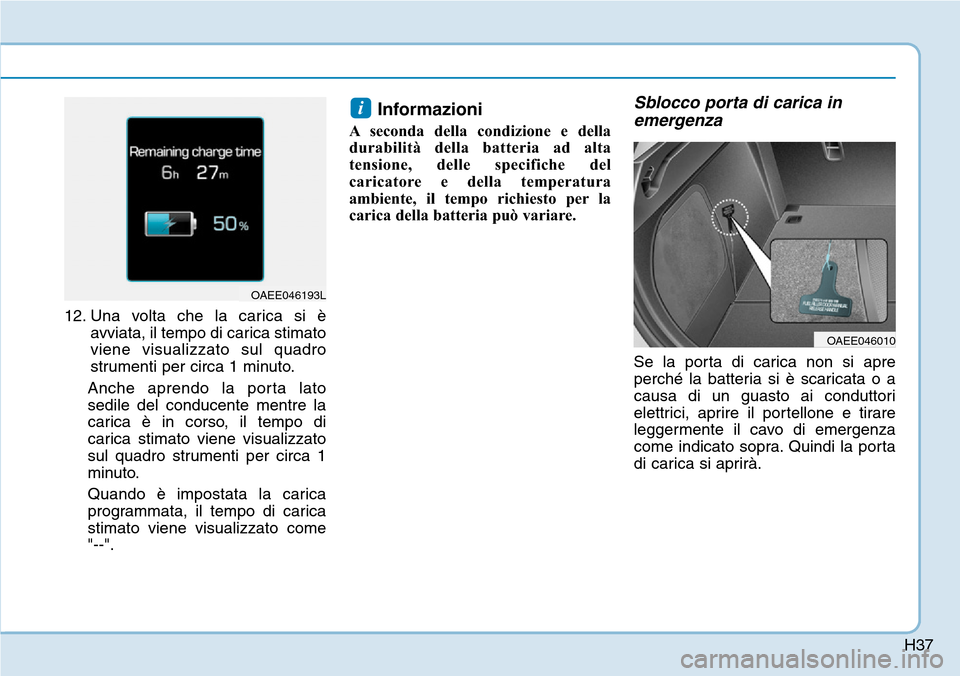

12. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato
sedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di carica
stimato viene visualizzato come
"--".
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Sblocco porta di carica in
emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046193L
OAEE046010

H38
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)

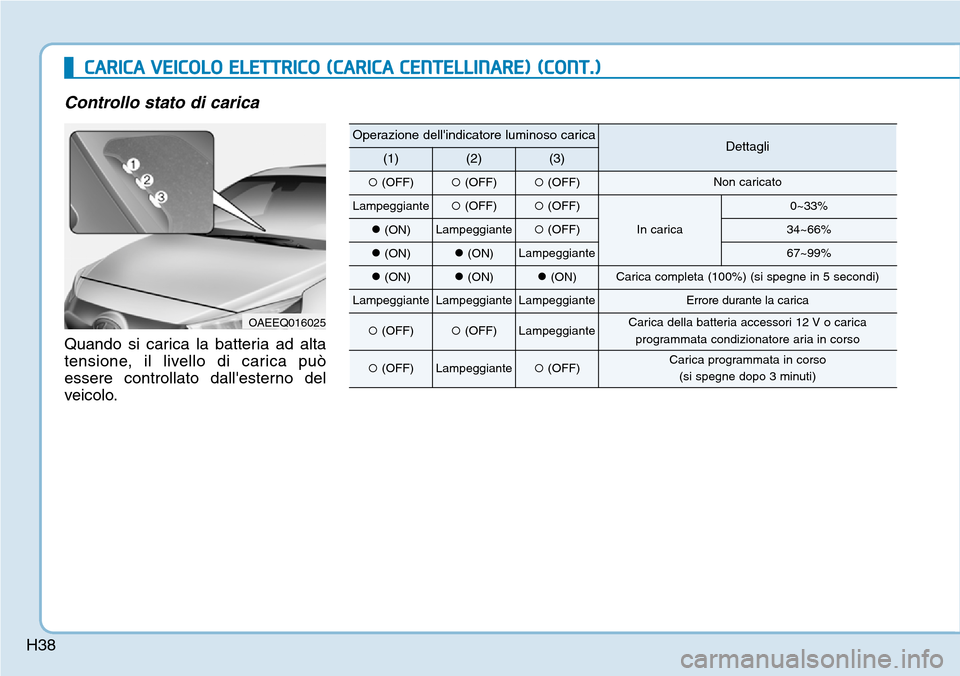

Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OAEEQ016025
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF)(OFF)Non caricato
Lampeggiante(OFF)(OFF)
In carica
0~33%
(ON)Lampeggiante(OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante(OFF)Carica programmata in corso
(si spegne dopo 3 minuti)

H39

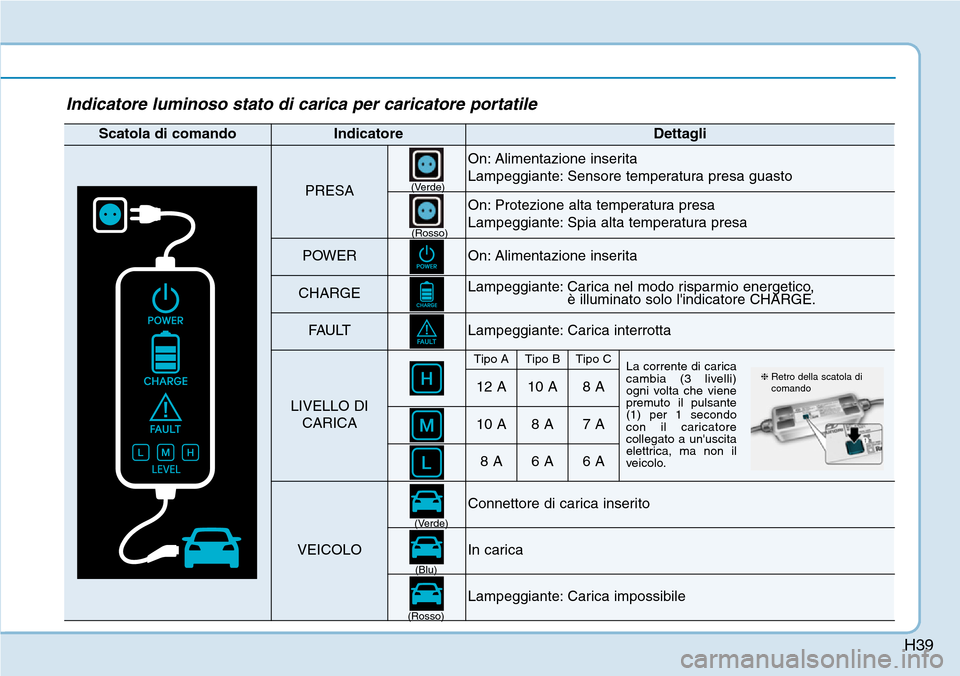

Indicatore luminoso stato di carica per caricatore portatile
Scatola di comandoIndicatoreDettagli
PRESA
On: Alimentazione inserita
Lampeggiante: Sensore temperatura presa guasto
On: Protezione alta temperatura presa
Lampeggiante: Spia alta temperatura presa
POWEROn: Alimentazione inserita
CHARGELampeggiante: Carica nel modo risparmio energetico,
è illuminato solo l'indicatore CHARGE.
FAULTLampeggiante: Carica interrotta
LIVELLO DI
CARICA
Tipo ATipo BTipo CLa corrente di carica
cambia (3 livelli)
ogni volta che viene
premuto il pulsante
(1) per 1 secondo
con il caricatore
collegato a un'uscita
elettrica, ma non il
veicolo.
12 A10 A8 A
10 A8 A7 A
8 A6 A6 A
VEICOLO
Connettore di carica inserito
In carica
Lampeggiante: Carica impossibile
(Verde)
(Verde)
(Blu)
(Rosso)(Rosso)
❈Retro della scatola di
comando

H40

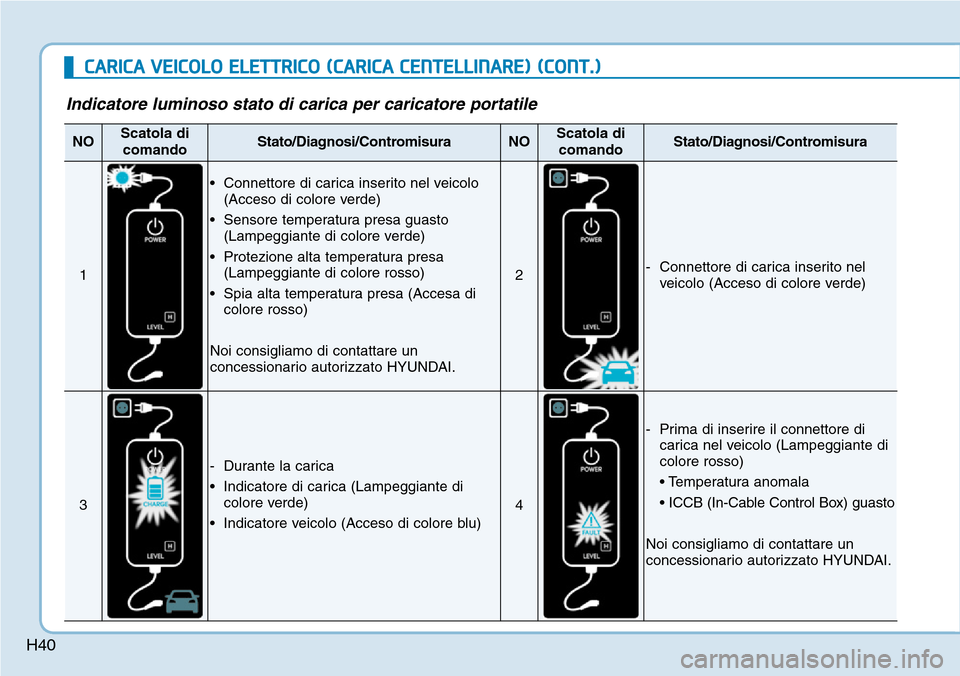

CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
Indicatore luminoso stato di carica per caricatore portatile
NOScatola di
comandoStato/Diagnosi/ContromisuraNOScatola di
comandoStato/Diagnosi/Contromisura
1
• Connettore di carica inserito nel veicolo
(Acceso di colore verde)
• Sensore temperatura presa guasto
(Lampeggiante di colore verde)
• Protezione alta temperatura presa
(Lampeggiante di colore rosso)
• Spia alta temperatura presa (Accesa di
colore rosso)
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
2- Connettore di carica inserito nel
veicolo (Acceso di colore verde)
3
- Durante la carica
• Indicatore di carica (Lampeggiante di
colore verde)
• Indicatore veicolo (Acceso di colore blu)
4
- Prima di inserire il connettore di
carica nel veicolo (Lampeggiante di
colore rosso)
• Temperatura anomala
• ICCB (In-Cable Control Box) guasto
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.

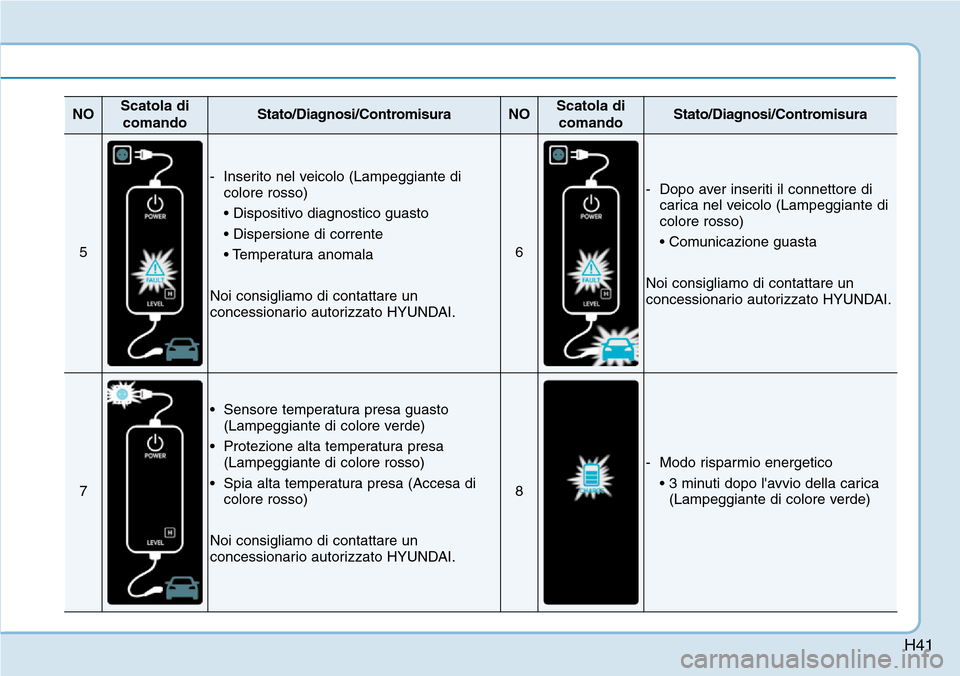

H41
NOScatola di
comandoStato/Diagnosi/ContromisuraNOScatola di
comandoStato/Diagnosi/Contromisura
5
- Inserito nel veicolo (Lampeggiante di
colore rosso)
• Dispositivo diagnostico guasto
• Dispersione di corrente
• Temperatura anomala
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
6
- Dopo aver inseriti il connettore di
carica nel veicolo (Lampeggiante di
colore rosso)
• Comunicazione guasta
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
7
• Sensore temperatura presa guasto
(Lampeggiante di colore verde)
• Protezione alta temperatura presa
(Lampeggiante di colore rosso)
• Spia alta temperatura presa (Accesa di
colore rosso)
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
8
- Modo risparmio energetico
• 3 minuti dopo l'avvio della carica
(Lampeggiante di colore verde)

H42

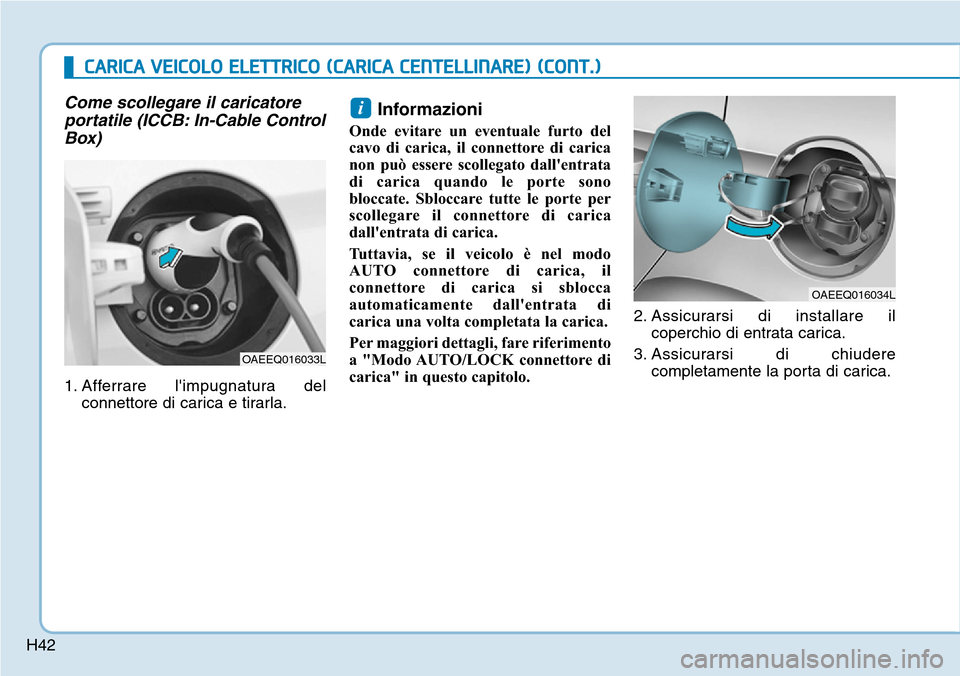

Come scollegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Afferrare l'impugnatura del
connettore di carica e tirarla.
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.2. Assicurarsi di installare il
coperchio di entrata carica.
3. Assicurarsi di chiudere
completamente la porta di carica.
i
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
OAEEQ016033L
