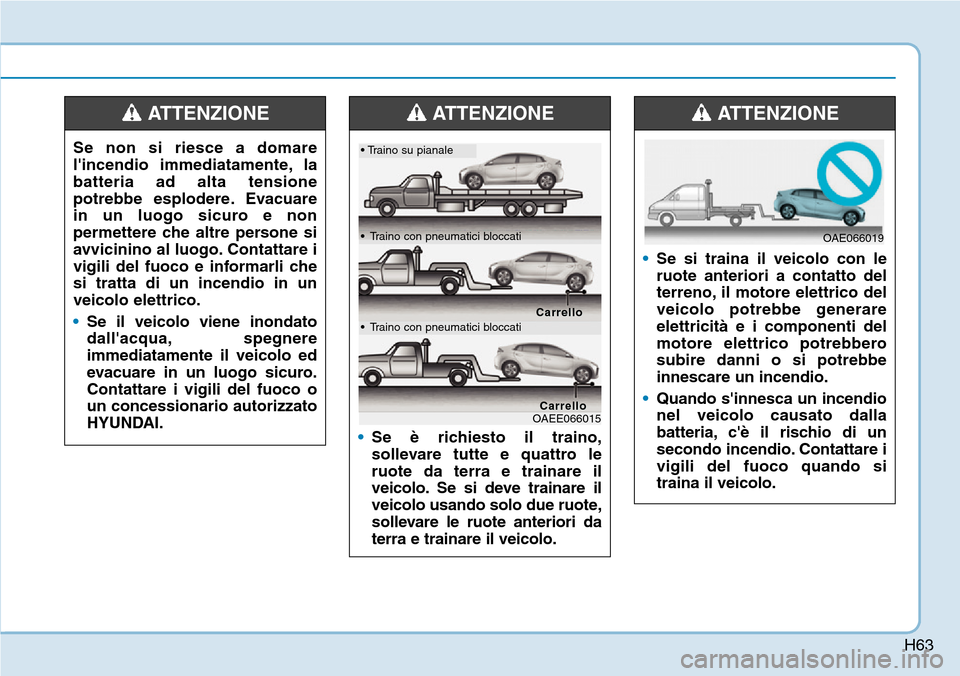

H63
Se non si riesce a domare
l'incendio immediatamente, la
batteria ad alta tensione
potrebbe esplodere. Evacuare
in un luogo sicuro e non
permettere che altre persone si
avvicinino al luogo. Contattare i
vigili del fuoco e informarli che
si tratta di un incendio in un
veicolo elettrico.
•Se il veicolo viene inondato
dall'acqua, spegnere
immediatamente il veicolo ed
evacuare in un luogo sicuro.
Contattare i vigili del fuoco o
un concessionario autorizzato
HYUNDAI.
ATTENZIONE
•Se si traina il veicolo con le
ruote anteriori a contatto del
terreno, il motore elettrico del
veicolo potrebbe generare
elettricità e i componenti del
motore elettrico potrebbero
subire danni o si potrebbe
innescare un incendio.
•Quando s'innesca un incendio
nel veicolo causato dalla
batteria, c'è il rischio di un
secondo incendio. Contattare i
vigili del fuoco quando si
traina il veicolo.
ATTENZIONE
•Se è richiesto il traino,
sollevare tutte e quattro le
ruote da terra e trainare il
veicolo. Se si deve trainare il
veicolo usando solo due ruote,
sollevare le ruote anteriori da
terra e trainare il veicolo.
ATTENZIONE
OAE066019
OAEE066015
• Traino su pianale
• Traino con pneumatici bloccati
Carrello Carrello
• Traino con pneumatici bloccati
Carrello Carrello

H64

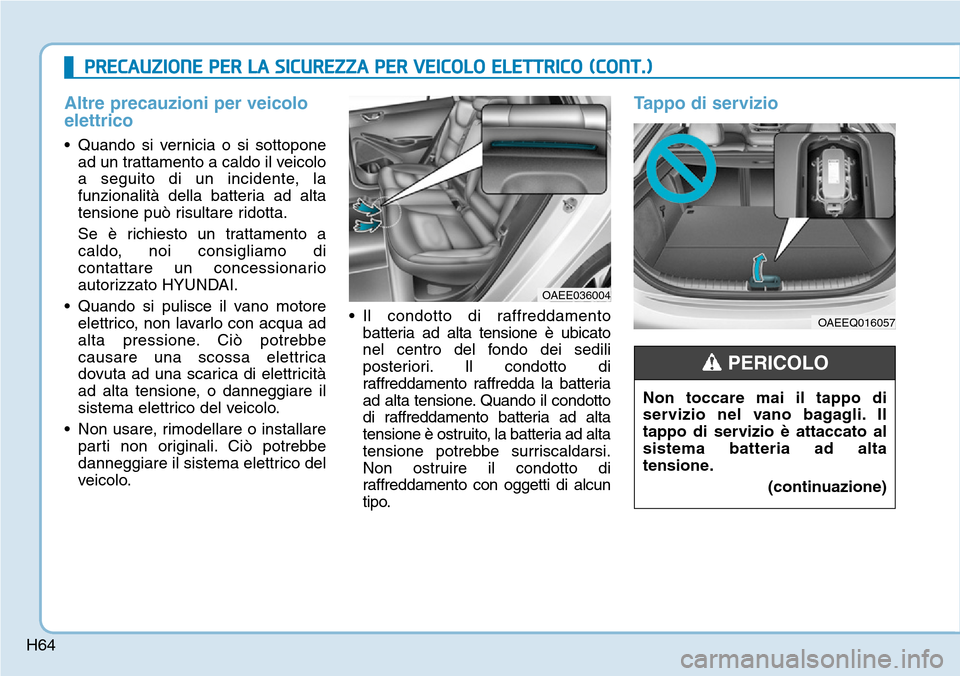

Altre precauzioni per veicolo
elettrico
• Quando si vernicia o si sottopone
ad un trattamento a caldo il veicolo
a seguito di un incidente, la
funzionalità della batteria ad alta
tensione può risultare ridotta.
Se è richiesto un trattamento a
caldo, noi consigliamo di
contattare un concessionario
autorizzato HYUNDAI.
• Quando si pulisce il vano motore
elettrico, non lavarlo con acqua ad
alta pressione. Ciò potrebbe
causare una scossa elettrica
dovuta ad una scarica di elettricità
ad alta tensione, o danneggiare il
sistema elettrico del veicolo.
• Non usare, rimodellare o installare
parti non originali. Ciò potrebbe
danneggiare il sistema elettrico del
veicolo.• Il condotto di raffreddamento
batteria ad alta tensione è ubicato
nel centro del fondo dei sedili
posteriori. Il condotto di
raffreddamento raffredda la batteria
ad alta tensione. Quando il condotto
di raffreddamento batteria ad alta
tensione è ostruito, la batteria ad alta
tensione potrebbe surriscaldarsi.
Non ostruire il condotto di
raffreddamento con oggetti di alcun
tipo.
Tappo di servizio
OAEE036004
OAEEQ016057
Non toccare mai il tappo di
servizio nel vano bagagli. Il
tappo di servizio è attaccato al
sistema batteria ad alta
tensione.
(continuazione)
PERICOLO
PRECAUZIONE PER LA SICUREZZA PER VEICOLO ELETTRICO (CONT.)

H65

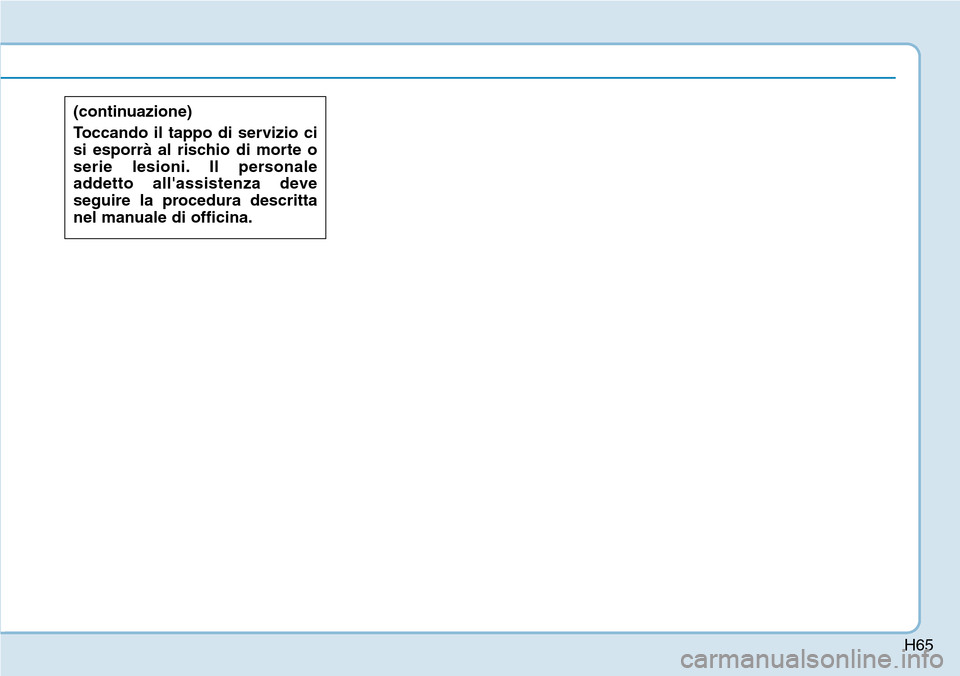

(continuazione)
Toccando il tappo di servizio ci
si esporrà al rischio di morte o
serie lesioni. Il personale
addetto all'assistenza deve
seguire la procedura descritta
nel manuale di officina.

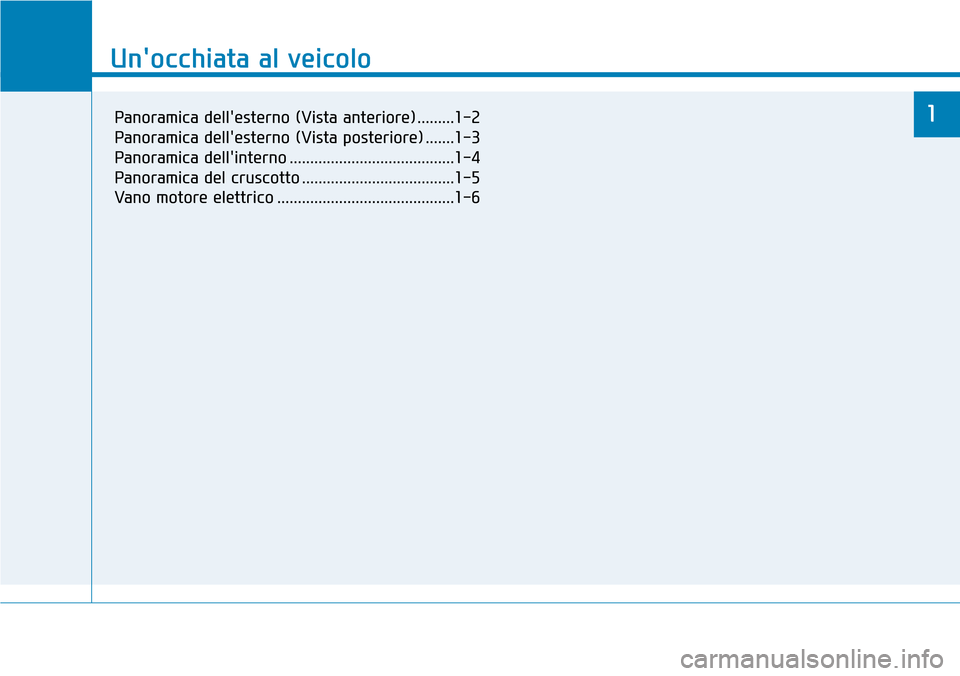

Un'occhiata al veicolo
1
Un'occhiata al veicolo
1Panoramica dell'esterno (Vista anteriore) .........1-2
Panoramica dell'esterno (Vista posteriore) .......1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore elettrico ...........................................1-6

1-2

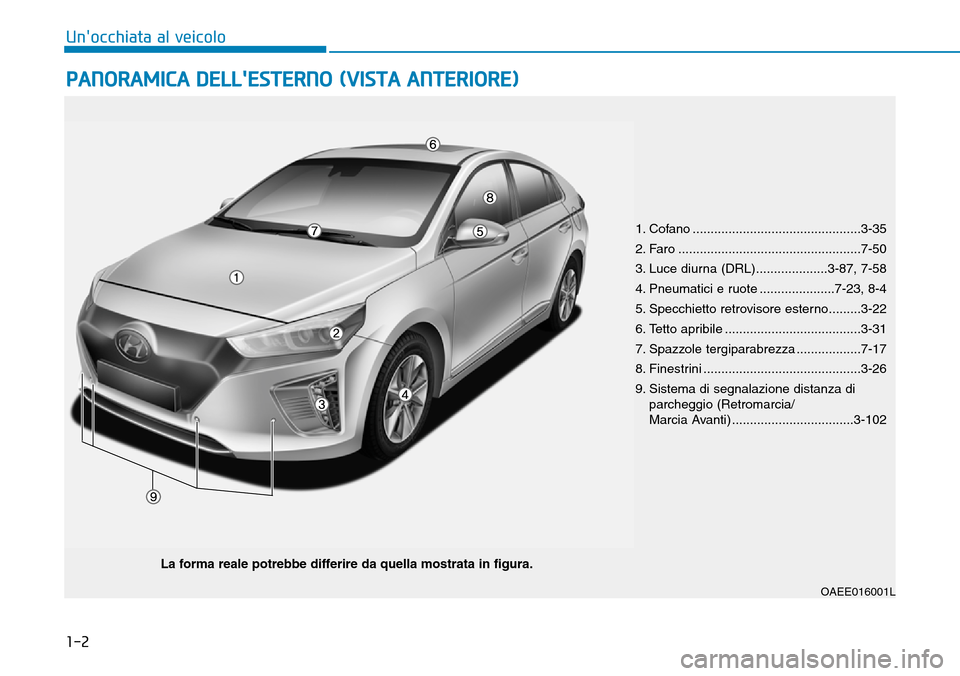

PANORAMICA DELL'ESTERNO (VISTA ANTERIORE)
Un'occhiata al veicolo
OAEE016001L
1. Cofano ...............................................3-35
2. Faro ...................................................7-50
3. Luce diurna (DRL)....................3-87, 7-58
4. Pneumatici e ruote .....................7-23, 8-4
5. Specchietto retrovisore esterno.........3-22
6. Tetto apribile ......................................3-31
7. Spazzole tergiparabrezza ..................7-17
8. Finestrini ............................................3-26
9. Sistema di segnalazione distanza di
parcheggio (Retromarcia/
Marcia Avanti) ..................................3-102
La forma reale potrebbe differire da quella mostrata in figura.

1-3
Un'occhiata al veicolo

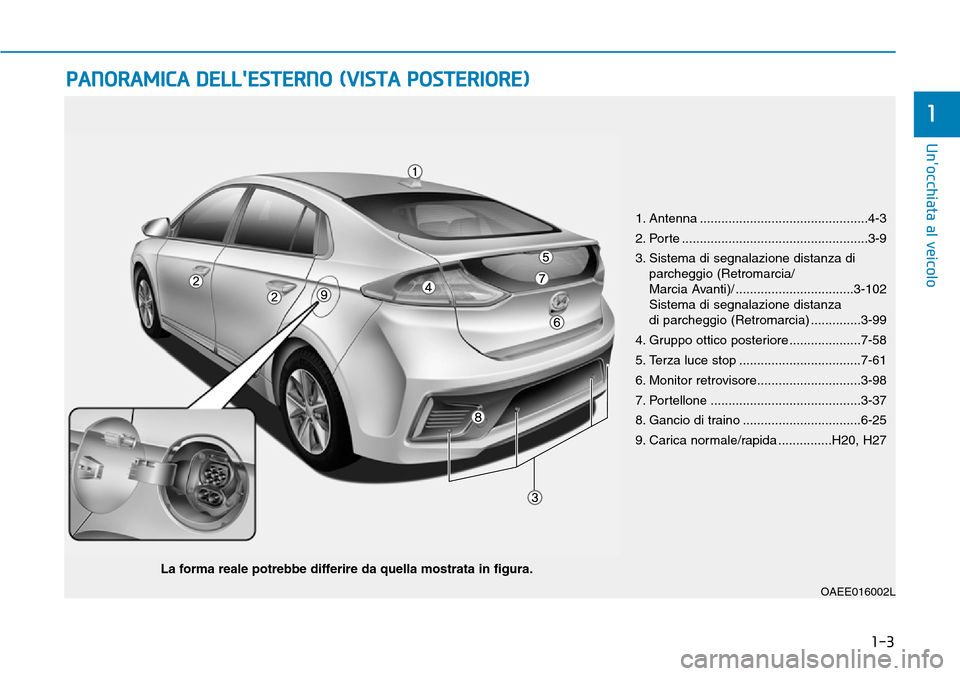

PANORAMICA DELL'ESTERNO (VISTA POSTERIORE)
1
OAEE016002L
1. Antenna ...............................................4-3
2. Porte ....................................................3-9
3. Sistema di segnalazione distanza di
parcheggio (Retromarcia/
Marcia Avanti)/ .................................3-102
Sistema di segnalazione distanza
di parcheggio (Retromarcia) ..............3-99
4. Gruppo ottico posteriore ....................7-58
5. Terza luce stop ..................................7-61
6. Monitor retrovisore.............................3-98
7. Portellone ..........................................3-37
8. Gancio di traino .................................6-25
9. Carica normale/rapida ...............H20, H27
La forma reale potrebbe differire da quella mostrata in figura.

1-4
Un'occhiata al veicolo

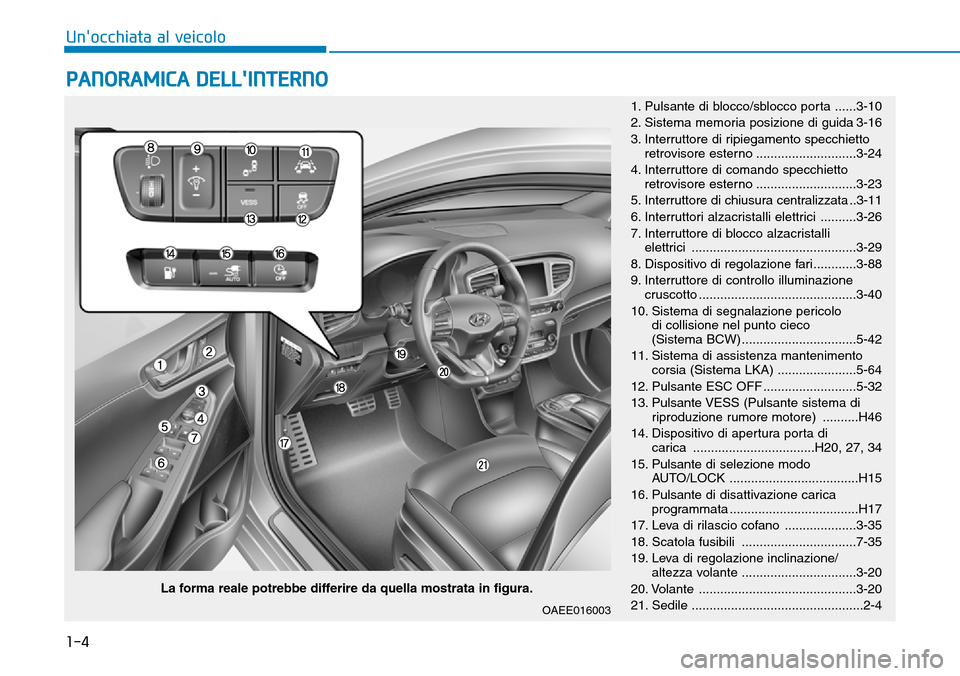

PANORAMICA DELL'INTERNO
OAEE016003
1. Pulsante di blocco/sblocco porta ......3-10
2. Sistema memoria posizione di guida 3-16
3. Interruttore di ripiegamento specchietto
retrovisore esterno ............................3-24
4. Interruttore di comando specchietto
retrovisore esterno ............................3-23
5. Interruttore di chiusura centralizzata ..3-11
6. Interruttori alzacristalli elettrici ..........3-26
7. Interruttore di blocco alzacristalli
elettrici ..............................................3-29
8. Dispositivo di regolazione fari............3-88
9. Interruttore di controllo illuminazione
cruscotto ............................................3-40
10. Sistema di segnalazione pericolo
di collisione nel punto cieco
(Sistema BCW) ................................5-42
11. Sistema di assistenza mantenimento
corsia (Sistema LKA) ......................5-64
12. Pulsante ESC OFF ..........................5-32
13. Pulsante VESS (Pulsante sistema di
riproduzione rumore motore) ..........H46
14. Dispositivo di apertura porta di
carica ..................................H20, 27, 34
15. Pulsante di selezione modo
AUTO/LOCK ....................................H15
16. Pulsante di disattivazione carica
programmata ....................................H17
17. Leva di rilascio cofano ....................3-35
18. Scatola fusibili ................................7-35
19. Leva di regolazione inclinazione/
altezza volante ................................3-20
20. Volante ............................................3-20
21. Sedile ................................................2-4 La forma reale potrebbe differire da quella mostrata in figura.

1-5
Un'occhiata al veicolo
1

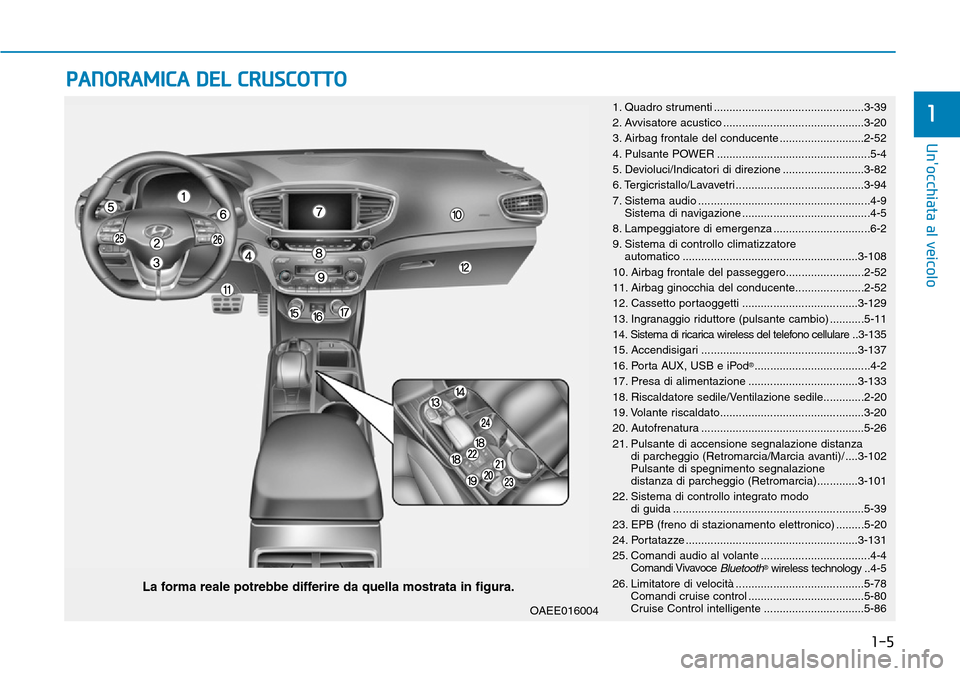

PANORAMICA DEL CRUSCOTTO
La forma reale potrebbe differire da quella mostrata in figura.
1. Quadro strumenti ................................................3-39
2. Avvisatore acustico .............................................3-20
3. Airbag frontale del conducente ...........................2-52
4. Pulsante POWER .................................................5-4
5. Devioluci/Indicatori di direzione ..........................3-82
6. Tergicristallo/Lavavetri .........................................3-94
7. Sistema audio .......................................................4-9
Sistema di navigazione .........................................4-5
8. Lampeggiatore di emergenza ...............................6-2
9. Sistema di controllo climatizzatore
automatico ........................................................3-108
10. Airbag frontale del passeggero.........................2-52
11. Airbag ginocchia del conducente......................2-52
12. Cassetto portaoggetti .....................................3-129
13. Ingranaggio riduttore (pulsante cambio) ...........5-11
14. Sistema di ricarica wireless del telefono cellulare ..3-135
15. Accendisigari ..................................................3-137
16. Porta AUX, USB e iPod
®.....................................4-2
17. Presa di alimentazione ...................................3-133
18. Riscaldatore sedile/Ventilazione sedile.............2-20
19. Volante riscaldato..............................................3-20
20. Autofrenatura ....................................................5-26
21. Pulsante di accensione segnalazione distanza
di parcheggio (Retromarcia/Marcia avanti)/ ....3-102
Pulsante di spegnimento segnalazione
distanza di parcheggio (Retromarcia).............3-101
22. Sistema di controllo integrato modo
di guida .............................................................5-39
23. EPB (freno di stazionamento elettronico) .........5-20
24. Portatazze .......................................................3-131
25. Comandi audio al volante ...................................4-4
Comandi Vivavoce
Bluetooth®wireless technology..4-5
26. Limitatore di velocità .........................................5-78
Comandi cruise control .....................................5-80
Cruise Control intelligente ................................5-86
OAEE016004

1-6
Un'occhiata al veicolo

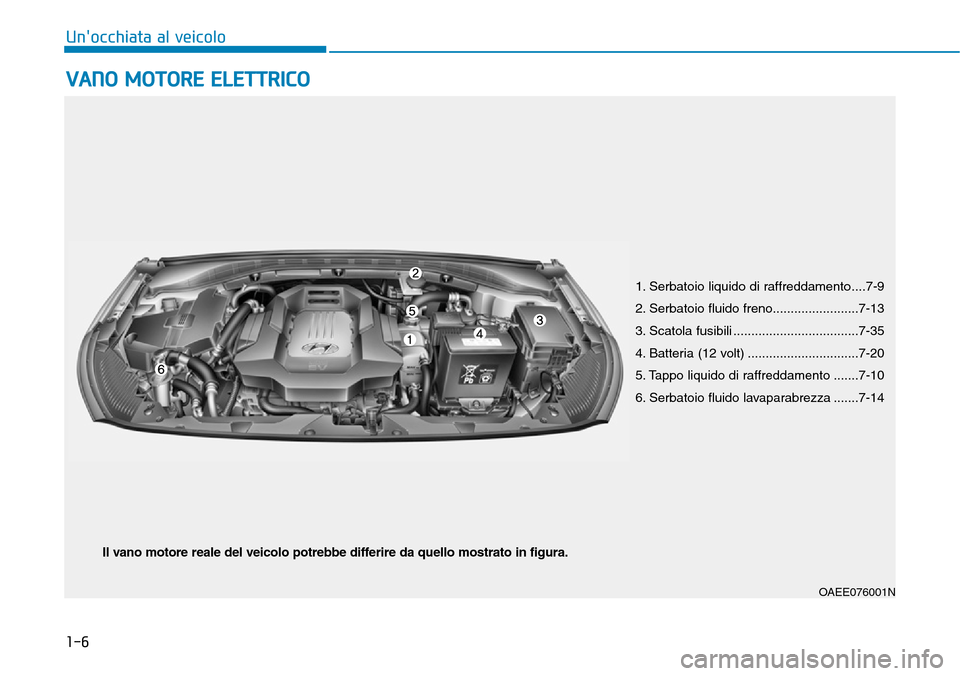

VANO MOTORE ELETTRICO
1. Serbatoio liquido di raffreddamento....7-9
2. Serbatoio fluido freno........................7-13
3. Scatola fusibili ...................................7-35
4. Batteria (12 volt) ...............................7-20
5. Tappo liquido di raffreddamento .......7-10
6. Serbatoio fluido lavaparabrezza .......7-14
OAEE076001N
Il vano motore reale del veicolo potrebbe differire da quello mostrato in figura.

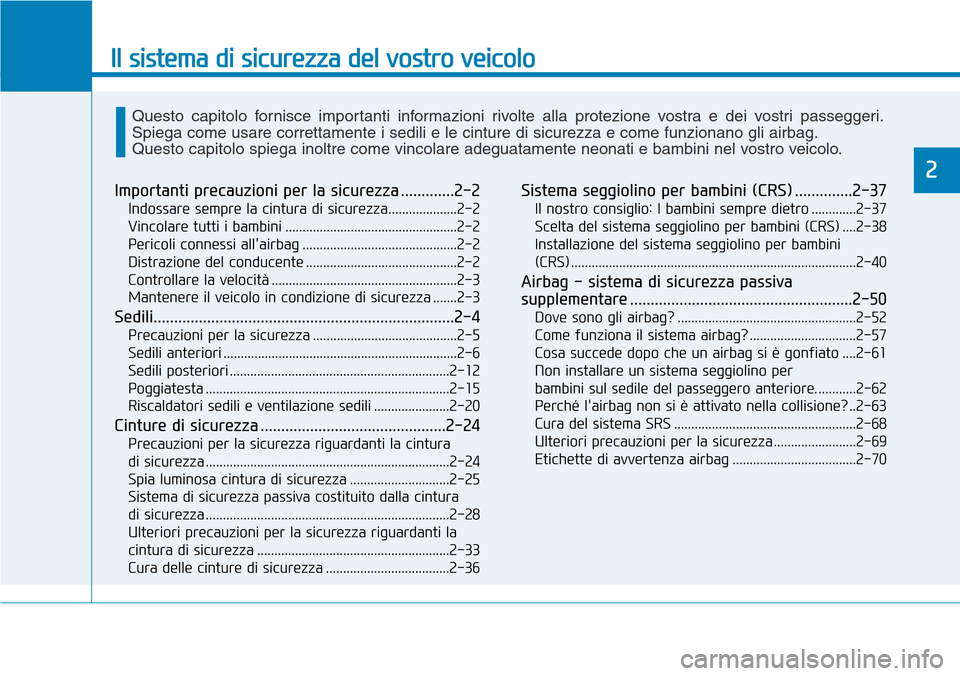

Il sistema di sicurezza del vostro veicolo
2
Importanti precauzioni per la sicurezza .............2-2
Indossare sempre la cintura di sicurezza....................2-2
Vincolare tutti i bambini ..................................................2-2
Pericoli connessi all'airbag .............................................2-2
Distrazione del conducente ............................................2-2
Controllare la velocità ......................................................2-3
Mantenere il veicolo in condizione di sicurezza .......2-3
Sedili.........................................................................2-4
Precauzioni per la sicurezza ..........................................2-5
Sedili anteriori ....................................................................2-6
Sedili posteriori ................................................................2-12
Poggiatesta .......................................................................2-15
Riscaldatori sedili e ventilazione sedili ......................2-20
Cinture di sicurezza .............................................2-24
Precauzioni per la sicurezza riguardanti la cintura
di sicurezza .......................................................................2-24
Spia luminosa cintura di sicurezza .............................2-25
Sistema di sicurezza passiva costituito dalla cintura
di sicurezza .......................................................................2-28
Ulteriori precauzioni per la sicurezza riguardanti la
cintura di sicurezza ........................................................2-33
Cura delle cinture di sicurezza ....................................2-36
Sistema seggiolino per bambini (CRS) ..............2-37
Il nostro consiglio: I bambini sempre dietro .............2-37
Scelta del sistema seggiolino per bambini (CRS) ....2-38
Installazione del sistema seggiolino per bambini
(CRS) ...................................................................................2-40
Airbag - sistema di sicurezza passiva
supplementare ......................................................2-50
Dove sono gli airbag? ....................................................2-52
Come funziona il sistema airbag? ...............................2-57
Cosa succede dopo che un airbag si è gonfiato ....2-61
Non installare un sistema seggiolino per
bambini sul sedile del passeggero anteriore. ...........2-62
Perché l'airbag non si è attivato nella collisione? ..2-63
Cura del sistema SRS .....................................................2-68
Ulteriori precauzioni per la sicurezza ........................2-69
Etichette di avvertenza airbag ....................................2-70
Questo capitolo fornisce importanti informazioni rivolte alla protezione vostra e dei vostri passeggeri.
Spiega come usare correttamente i sedili e le cinture di sicurezza e come funzionano gli airbag.
Questo capitolo spiega inoltre come vincolare adeguatamente neonati e bambini nel vostro veicolo.
