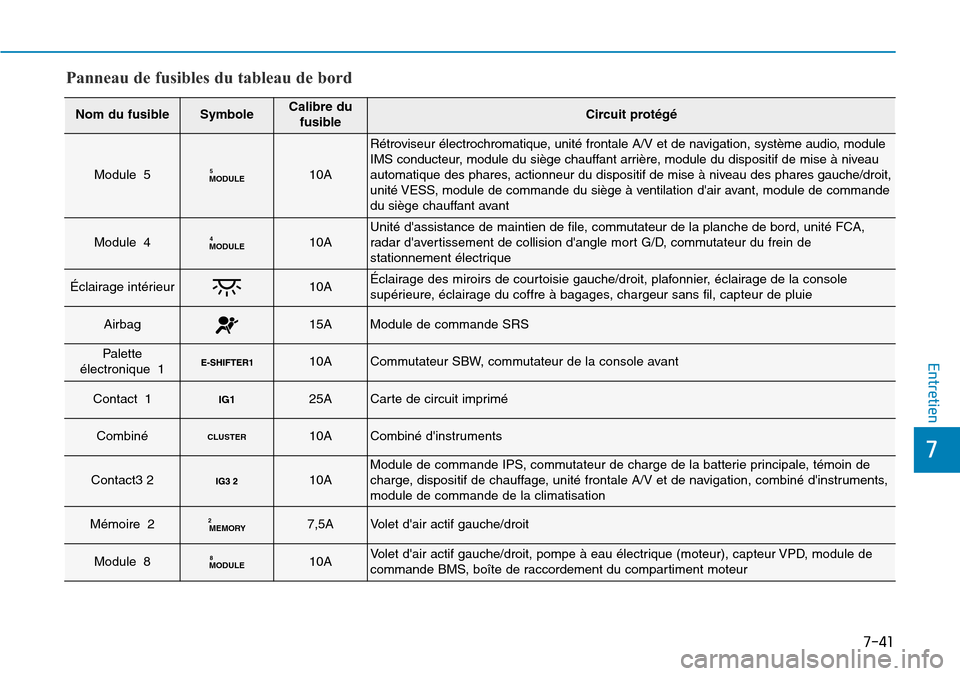

7-41
7
Entretien
Panneau de fusibles du tableau de bord
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Module 5MODULE510A
Rétroviseur électrochromatique, unité frontale A/V et de navigation, système audio, module
IMS conducteur, module du siège chauffant arrière, module du dispositif de mise à niveau
automatique des phares, actionneur du dispositif de mise à niveau des phares gauche/droit,
unité VESS, module de commande du siège à ventilation d'air avant, module de commande
du siège chauffant avant
Module 4MODULE410AUnité d'assistance de maintien de file, commutateur de la planche de bord, unité FCA,
radar d'avertissement de collision d'angle mort G/D, commutateur du frein de
stationnement électrique
Éclairage intérieur10AÉclairage des miroirs de courtoisie gauche/droit, plafonnier, éclairage de la console
supérieure, éclairage du coffre à bagages, chargeur sans fil, capteur de pluie
Airbag15AModule de commande SRS
Palette
électronique 110ACommutateur SBW, commutateur de la console avant
Contact 1IG125ACarte de circuit imprimé
CombinéCLUSTER10ACombiné d'instruments
Contact3 210AModule de commande IPS, commutateur de charge de la batterie principale, témoin de
charge, dispositif de chauffage, unité frontale A/V et de navigation, combiné d'instruments,
module de commande de la climatisation
Mémoire 2MEMORY27,5AVolet d'air actif gauche/droit
Module 8MODULE810AVolet d'air actif gauche/droit, pompe à eau électrique (moteur), capteur VPD, module de
commande BMS, boîte de raccordement du compartiment moteur

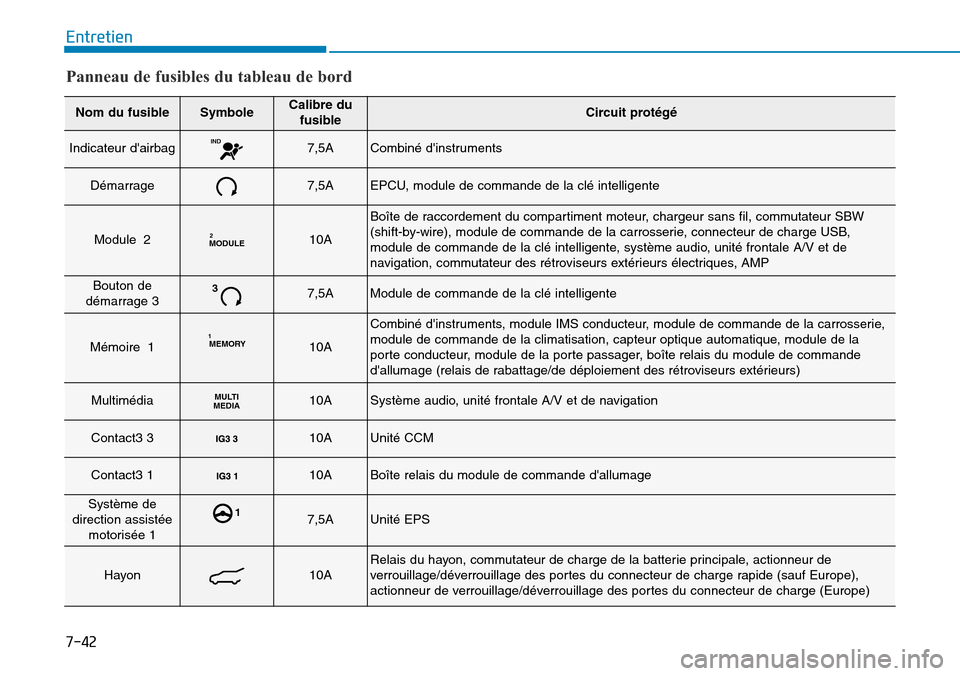

7-42
Entretien
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Indicateur d'airbagIND7,5ACombiné d'instruments
Démarrage7,5AEPCU, module de commande de la clé intelligente
Module 2MODULE210A
Boîte de raccordement du compartiment moteur, chargeur sans fil, commutateur SBW
(shift-by-wire), module de commande de la carrosserie, connecteur de charge USB,
module de commande de la clé intelligente, système audio, unité frontale A/V et de
navigation, commutateur des rétroviseurs extérieurs électriques, AMP
Bouton de
démarrage 337,5AModule de commande de la clé intelligente
Mémoire 1MEMORY110A
Combiné d'instruments, module IMS conducteur, module de commande de la carrosserie,
module de commande de la climatisation, capteur optique automatique, module de la
porte conducteur, module de la porte passager, boîte relais du module de commande
d'allumage (relais de rabattage/de déploiement des rétroviseurs extérieurs)
MultimédiaMULTI
MEDIA10ASystème audio, unité frontale A/V et de navigation
Contact3 310AUnité CCM
Contact3 110ABoîte relais du module de commande d'allumage
Système de
direction assistée
motorisée 117,5AUnité EPS
Hayon10ARelais du hayon, commutateur de charge de la batterie principale, actionneur de
verrouillage/déverrouillage des portes du connecteur de charge rapide (sauf Europe),
actionneur de verrouillage/déverrouillage des portes du connecteur de charge (Europe)
Panneau de fusibles du tableau de bord

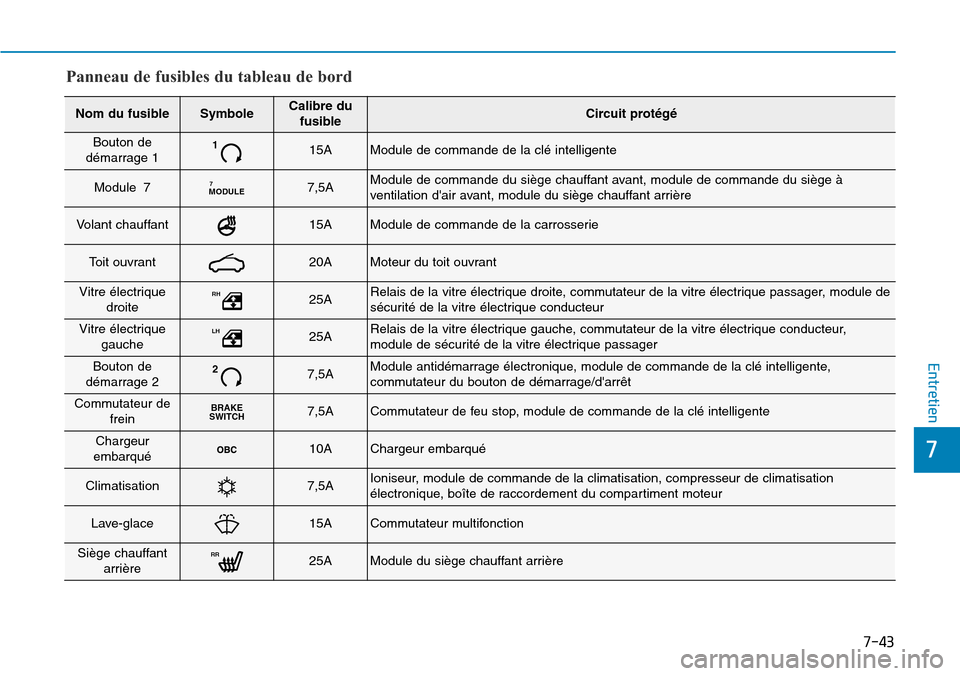

7-43
7
Entretien
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Bouton de
démarrage 1115AModule de commande de la clé intelligente
Module 7MODULE77,5AModule de commande du siège chauffant avant, module de commande du siège à
ventilation d'air avant, module du siège chauffant arrière
Volant chauffant15AModule de commande de la carrosserie
Toit ouvrant20AMoteur du toit ouvrant
Vitre électrique
droiteRH25ARelais de la vitre électrique droite, commutateur de la vitre électrique passager, module de
sécurité de la vitre électrique conducteur
Vitre électrique
gaucheLH25ARelais de la vitre électrique gauche, commutateur de la vitre électrique conducteur,
module de sécurité de la vitre électrique passager
Bouton de
démarrage 227,5AModule antidémarrage électronique, module de commande de la clé intelligente,
commutateur du bouton de démarrage/d'arrêt
Commutateur de
freinBRAKE
SWITCH7,5ACommutateur de feu stop, module de commande de la clé intelligente
Chargeur
embarqué10AChargeur embarqué
Climatisation7,5AIoniseur, module de commande de la climatisation, compresseur de climatisation
électronique, boîte de raccordement du compartiment moteur
Lave-glace15ACommutateur multifonction
Siège chauffant
arrièreRR25AModule du siège chauffant arrière
Panneau de fusibles du tableau de bord

7-44
Entretien
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Chargeur10AUnité CCM (Europe), témoin du connecteur de charge normale (sauf Europe), boîte relais
du module de commande d'allumage (relais de verrouillage/déverrouillage du connecteur
de charge)
Siège électrique
conducteurDRV30ACommutateur manuel du siège conducteur, module IMS conducteur
AMP30AAMP
Module 1MODULE110ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager, prise
de diagnostic, unité FCA
Verrouillage des
portes20ARelais de verrouillage/déverrouillage des portes, boîte relais du module de commande
d'allumage (relais de verrouillage), poignée extérieure du système de clé intelligente
conducteur/passager, module de la porte conducteur/passager
Essuie-glace
avant 2FRT210AMoteur d'essuie-glace, carte de circuit imprimé (relais des essuie-glaces (Bas) avant)
Module 6MODULE67,5AModule de commande de la carrosserie, module de commande de la clé intelligente
Siège chauffant
avantFRT25AModule de commande du siège chauffant avant, module de commande du siège à
ventilation d'air avant
Rétroviseur
dégivrant10ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager,
module de commande de la climatisation
Chauffage arrière25ADésembueur arrière (+) (supérieur)
Essuie-glace
avant 1FRT130ADésembueur arrière (+) (supérieur)
Panneau de fusibles du tableau de bord

7-45
7
Entretien

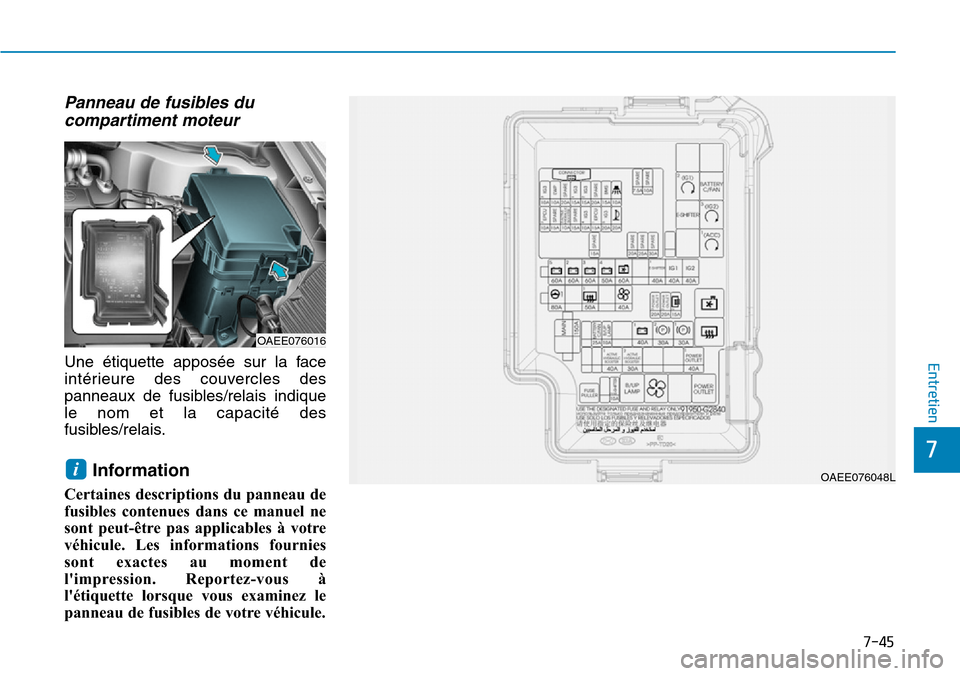

Panneau de fusibles du
compartiment moteur
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indique
le nom et la capacité des
fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
OAEE076016
OAEE076048L

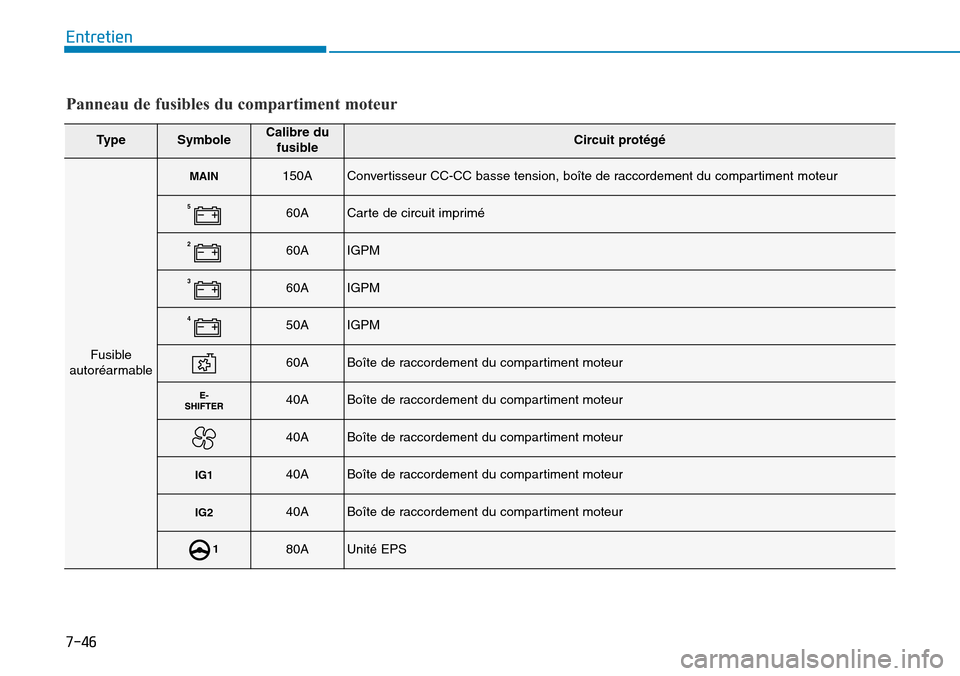

7-46
Entretien
Panneau de fusibles du compartiment moteur
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
autoréarmable
MAIN150AConvertisseur CC-CC basse tension, boîte de raccordement du compartiment moteur
560ACarte de circuit imprimé
260AIGPM
360AIGPM
450AIGPM
60ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
IG140ABoîte de raccordement du compartiment moteur
IG240ABoîte de raccordement du compartiment moteur
180AUnité EPS

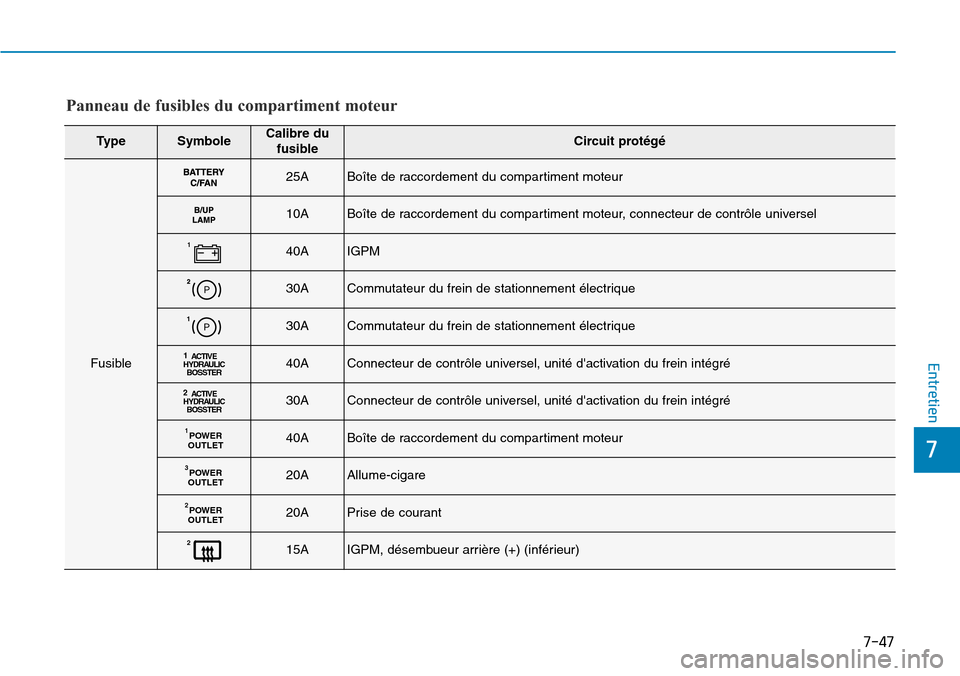

7-47
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
25ABoîte de raccordement du compartiment moteur
10ABoîte de raccordement du compartiment moteur, connecteur de contrôle universel
140AIGPM
30ACommutateur du frein de stationnement électrique
30ACommutateur du frein de stationnement électrique
1
ACTIVE
HYDRAULIC
BOSSTER40AConnecteur de contrôle universel, unité d'activation du frein intégré
2
ACTIVE
HYDRAULIC
BOSSTER30AConnecteur de contrôle universel, unité d'activation du frein intégré
POWER
OUTLET140ABoîte de raccordement du compartiment moteur
POWER
OUTLET320AAllume-cigare
POWER
OUTLET220APrise de courant
215AIGPM, désembueur arrière (+) (inférieur)
Panneau de fusibles du compartiment moteur

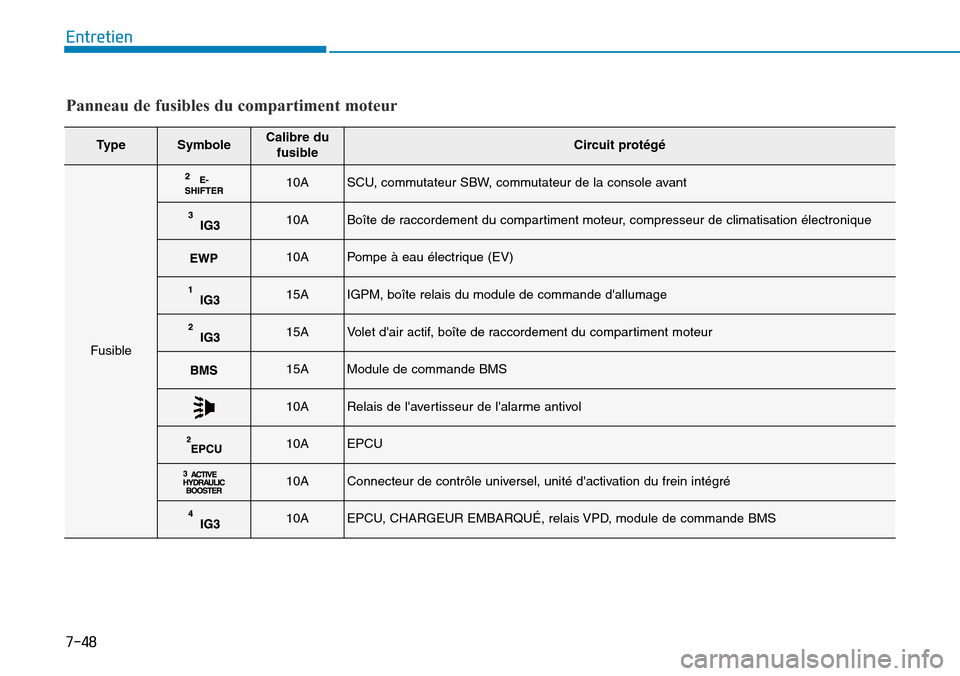

7-48
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
10ASCU, commutateur SBW, commutateur de la console avant
10ABoîte de raccordement du compartiment moteur, compresseur de climatisation électronique
10APompe à eau électrique (EV)
15AIGPM, boîte relais du module de commande d'allumage
15AVolet d'air actif, boîte de raccordement du compartiment moteur
15AModule de commande BMS
10ARelais de l'avertisseur de l'alarme antivol
10AEPCU
10AConnecteur de contrôle universel, unité d'activation du frein intégré
10AEPCU, CHARGEUR EMBARQUÉ, relais VPD, module de commande BMS
Panneau de fusibles du compartiment moteur

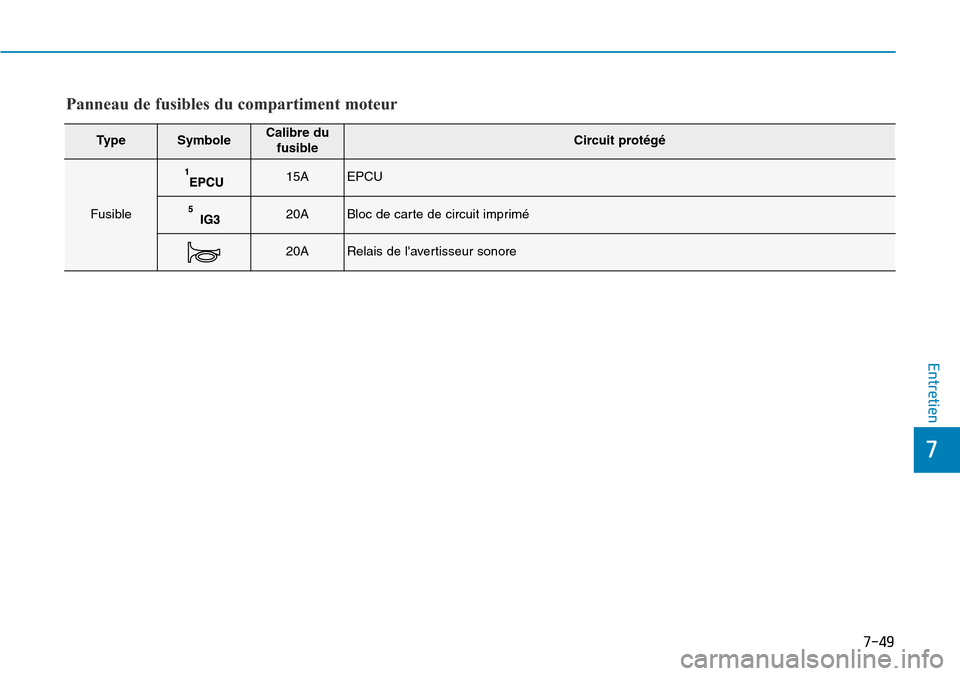

7-49
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
15AEPCU
20ABloc de carte de circuit imprimé
20ARelais de l'avertisseur sonore
Panneau de fusibles du compartiment moteur
7

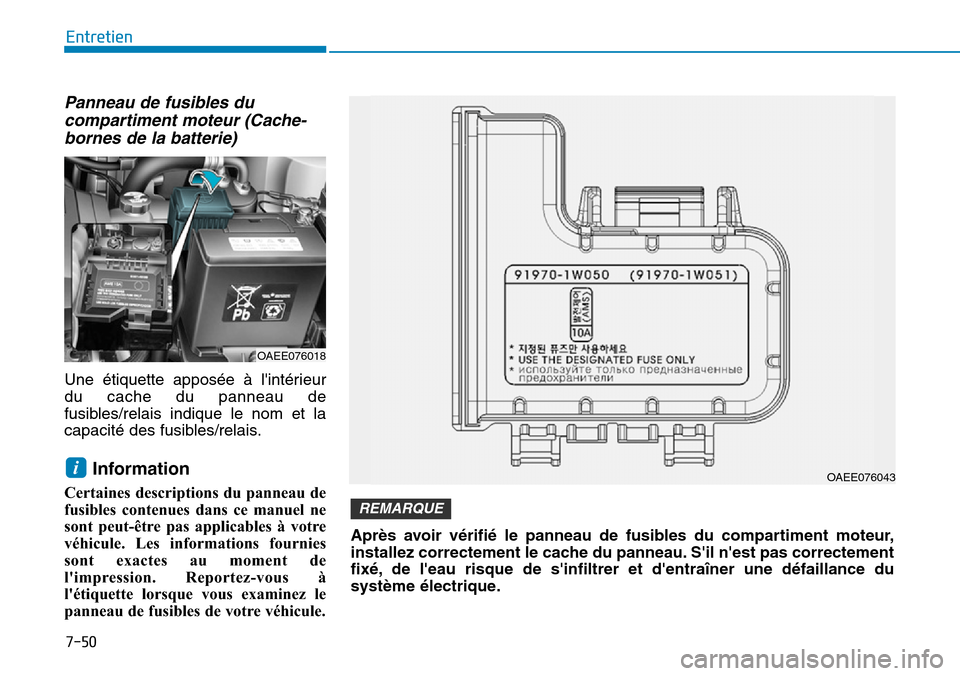

Panneau de fusibles du
compartiment moteur (Cache-
bornes de la batterie)
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
7-50
Entretien
OAEE076018
OAEE076043
Après avoir vérifié le panneau de fusibles du compartiment moteur,
installez correctement le cache du panneau. S'il n'est pas correctement
fixé, de l'eau risque de s'infiltrer et d'entraîner une défaillance du
système électrique.
REMARQUE
