7-68
Wartung

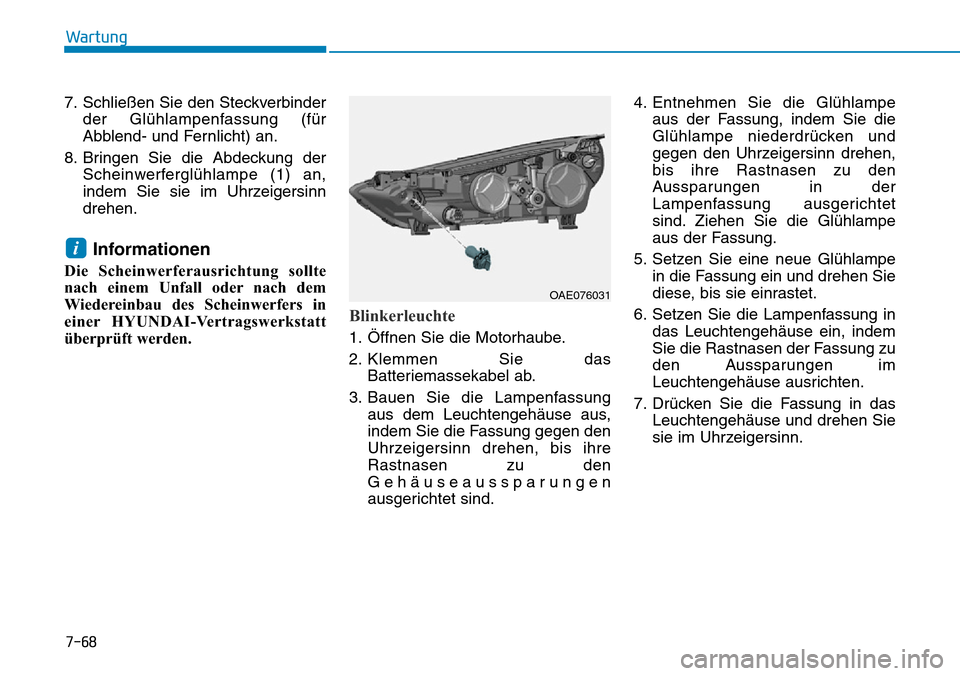

7. Schließen Sie den Steckverbinder
der Glühlampenfassung (für
Abblend- und Fernlicht) an.
8. Bringen Sie die Abdeckung der
Scheinwerferglühlampe (1) an,
indem Sie sie im Uhrzeigersinn
drehen.
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das
Batteriemassekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
i
OAE076031

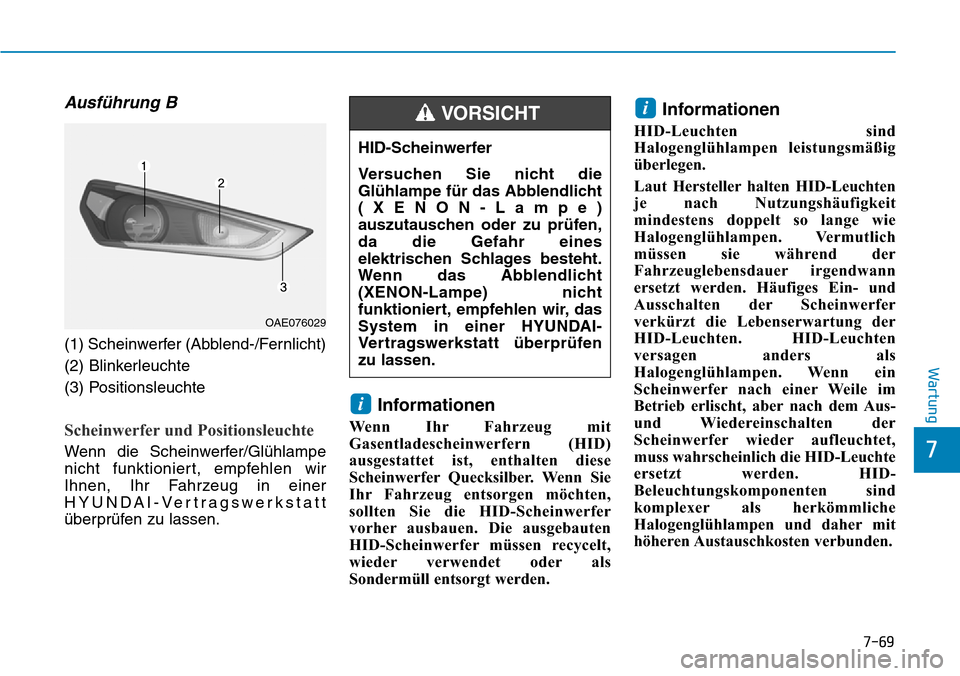

7-69
7
Wartung
Ausführung B
(1) Scheinwerfer (Abblend-/Fernlicht)
(2) Blinkerleuchte
(3) Positionsleuchte
Scheinwerfer und Positionsleuchte
Wenn die Scheinwerfer/Glühlampe
nicht funktioniert, empfehlen wir
Ihnen, Ihr Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Informationen
Wenn Ihr Fahrzeug mit
Gasentladescheinwerfern (HID)
ausgestattet ist, enthalten diese
Scheinwerfer Quecksilber. Wenn Sie
Ihr Fahrzeug entsorgen möchten,
sollten Sie die HID-Scheinwerfer
vorher ausbauen. Die ausgebauten
HID-Scheinwerfer müssen recycelt,
wieder verwendet oder als
Sondermüll entsorgt werden.
Informationen
HID-Leuchten sind
Halogenglühlampen leistungsmäßig
überlegen.
Laut Hersteller halten HID-Leuchten
je nach Nutzungshäufigkeit
mindestens doppelt so lange wie
Halogenglühlampen. Vermutlich
müssen sie während der
Fahrzeuglebensdauer irgendwann
ersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer
verkürzt die Lebenserwartung der
HID-Leuchten. HID-Leuchten
versagen anders als
Halogenglühlampen. Wenn ein
Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet,
muss wahrscheinlich die HID-Leuchte
ersetzt werden. HID-
Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.
i
i
HID-Scheinwerfer
Versuchen Sie nicht die
Glühlampe für das Abblendlicht
(XENON-Lampe)
auszutauschen oder zu prüfen,
da die Gefahr eines
elektrischen Schlages besteht.
Wenn das Abblendlicht
(XENON-Lampe) nicht
funktioniert, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
OAE076029

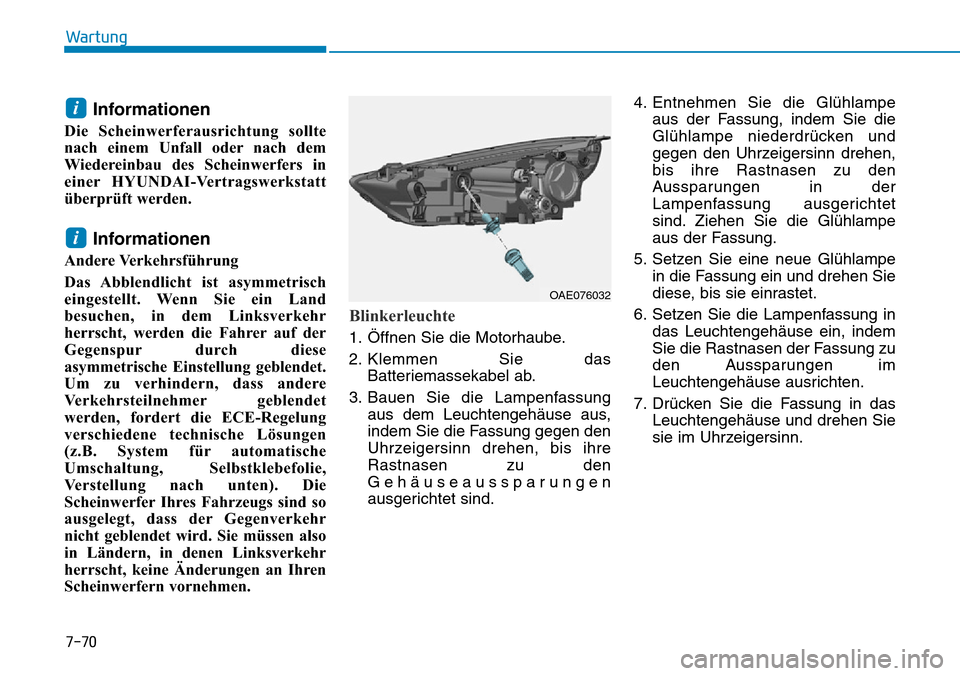

7-70
Wartung
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Informationen
Andere Verkehrsführung
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese
asymmetrische Einstellung geblendet.
Um zu verhindern, dass andere
Verkehrsteilnehmer geblendet
werden, fordert die ECE-Regelung
verschiedene technische Lösungen
(z.B. System für automatische
Umschaltung, Selbstklebefolie,
Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das
Batteriemassekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
i
i
OAE076032

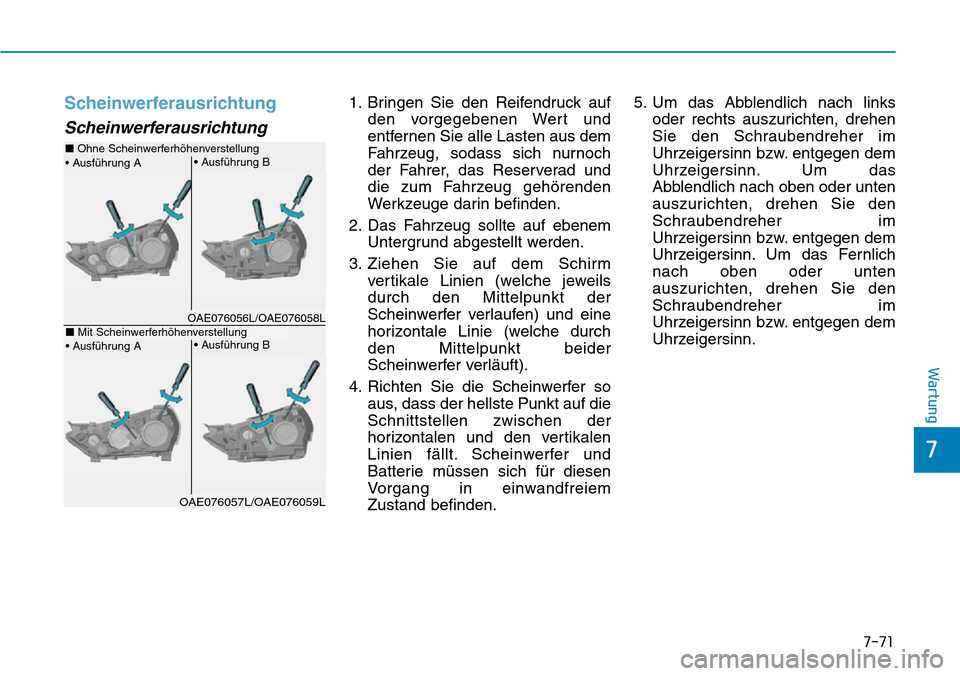

7-71
7
Wartung
Scheinwerferausrichtung
Scheinwerferausrichtung
1. Bringen Sie den Reifendruck auf
den vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem
Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm
vertikale Linien (welche jeweils
durch den Mittelpunkt der
Scheinwerfer verlaufen) und eine
horizontale Linie (welche durch
den Mittelpunkt beider
Scheinwerfer verläuft).
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Punkt auf die
Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden.5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das
Abblendlich nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das Fernlich
nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn.
• Ausführung A• Ausführung B
• Ausführung B
• Ausführung A
OAE076056L/OAE076058L
■Ohne Scheinwerferhöhenverstellung
■Mit Scheinwerferhöhenverstellung
OAE076057L/OAE076059L

7-72
Wartung
■Ausführung A
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer714
(28,11)688
(27,08)
1 463
(57,59)1 238
(48,74)
Mit Fahrer707
(27,83)681
(26,81)
1 463
(57,59)1 238
(48,74)
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer709
(27,91)709
(27,91)
1 454
(57,24)1 454
(57,24)
Mit Fahrer702
(27,63)702
(27,63)
1 454
(57,24)1 454
(57,24)
■Ausführung BEinheit : mm

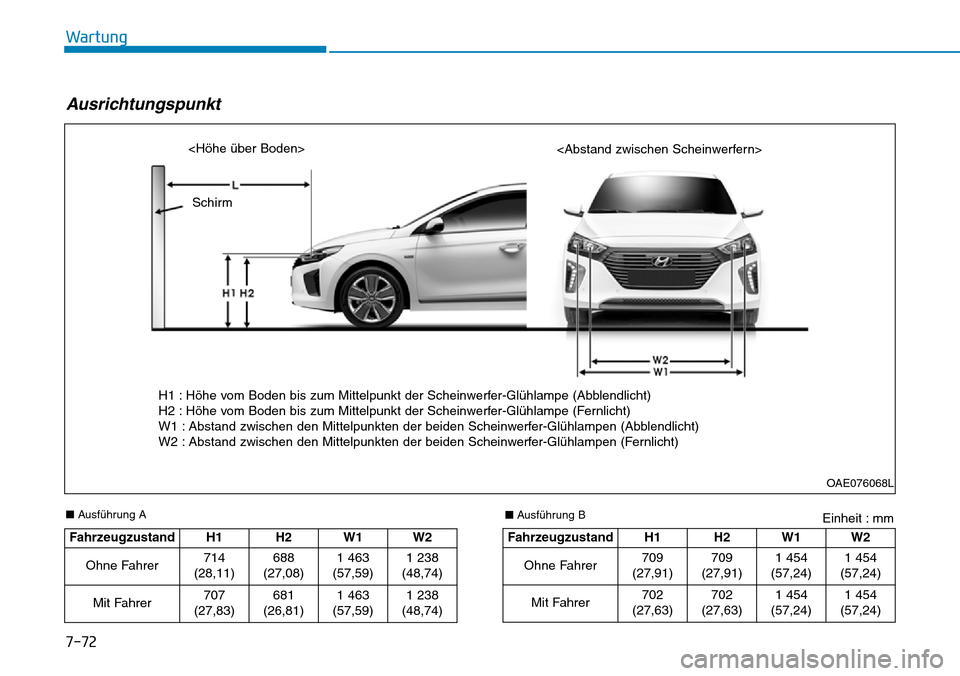

Ausrichtungspunkt
OAE076068L

Schirm
H1 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Abblendlicht)
H2 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Fernlicht)
W1 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Abblendlicht)
W2 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Fernlicht)

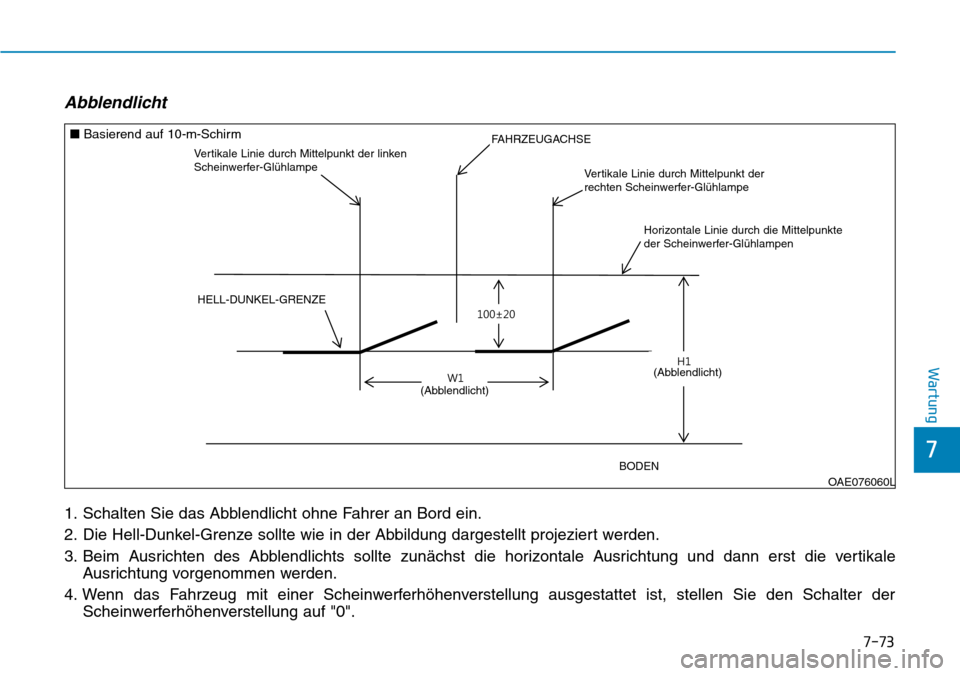

7-73
7
Wartung
Abblendlicht
1. Schalten Sie das Abblendlicht ohne Fahrer an Bord ein.
2. Die Hell-Dunkel-Grenze sollte wie in der Abbildung dargestellt projeziert werden.
3. Beim Ausrichten des Abblendlichts sollte zunächst die horizontale Ausrichtung und dann erst die vertikale
Ausrichtung vorgenommen werden.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie den Schalter der
Scheinwerferhöhenverstellung auf "0".
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
â– Basierend auf 10-m-Schirm
Vertikale Linie durch Mittelpunkt der linken
Scheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der
rechten Scheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Scheinwerfer-Glühlampen
FAHRZEUGACHSE
(Abblendlicht)
(Abblendlicht)
HELL-DUNKEL-GRENZE
BODEN

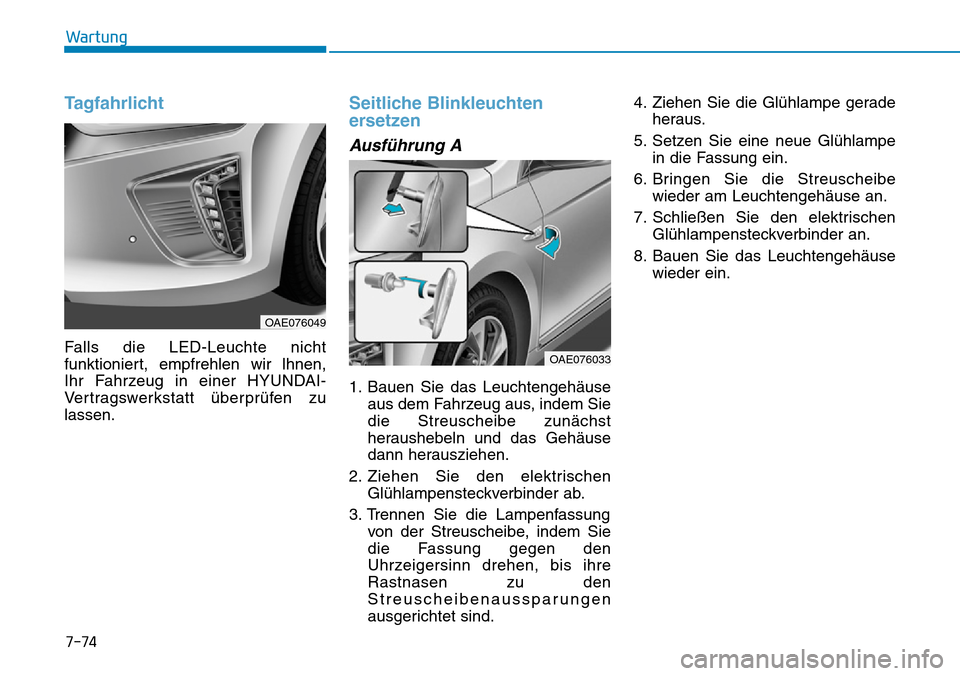

7-74
Wartung
Tagfahrlicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Seitliche Blinkleuchten
ersetzen
Ausführung A
1. Bauen Sie das Leuchtengehäuse
aus dem Fahrzeug aus, indem Sie
die Streuscheibe zunächst
heraushebeln und das Gehäuse
dann herausziehen.
2. Ziehen Sie den elektrischen
Glühlampensteckverbinder ab.
3. Trennen Sie die Lampenfassung
von der Streuscheibe, indem Sie
die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Streuscheibenaussparungen
ausgerichtet sind.4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein.
6. Bringen Sie die Streuscheibe
wieder am Leuchtengehäuse an.
7. Schließen Sie den elektrischen
Glühlampensteckverbinder an.
8. Bauen Sie das Leuchtengehäuse
wieder ein.
OAE076033
OAE076049

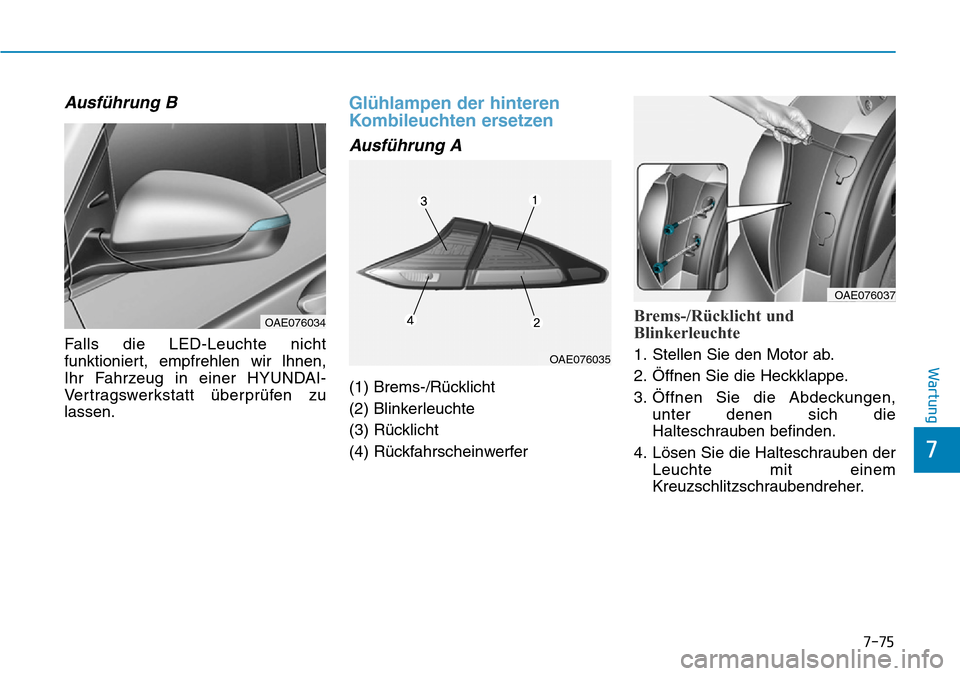

7-75
7
Wartung
Ausführung B
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
Brems-/Rücklicht und
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,
unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der
Leuchte mit einem
Kreuzschlitzschraubendreher.OAE076035
OAE076034
OAE076037

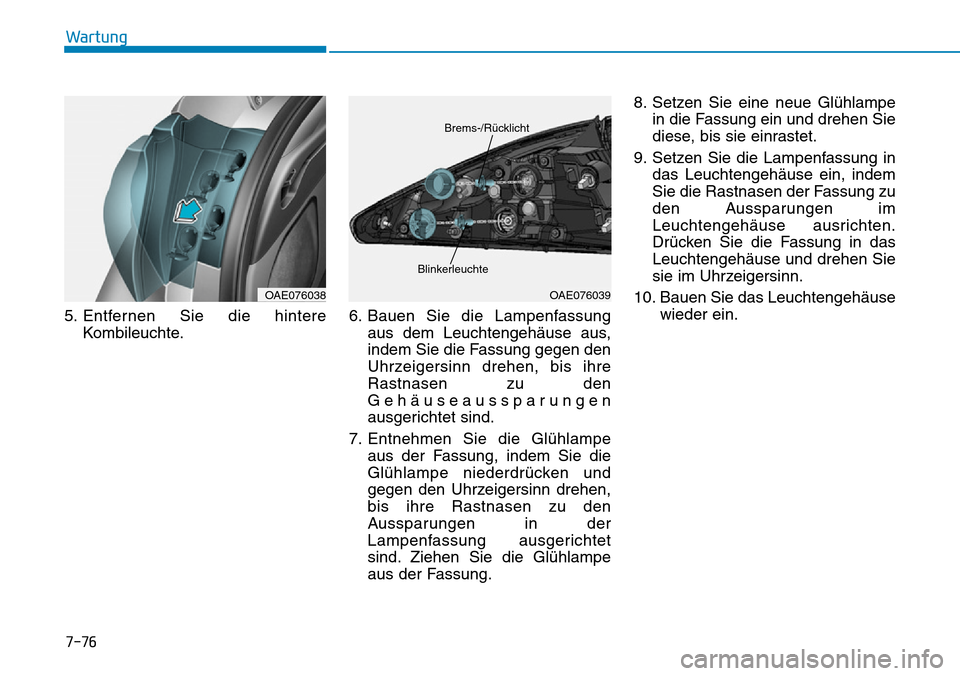

7-76
Wartung
5. Entfernen Sie die hintere
Kombileuchte.6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse
wieder ein.
OAE076039
Brems-/Rücklicht
Blinkerleuchte
OAE076038

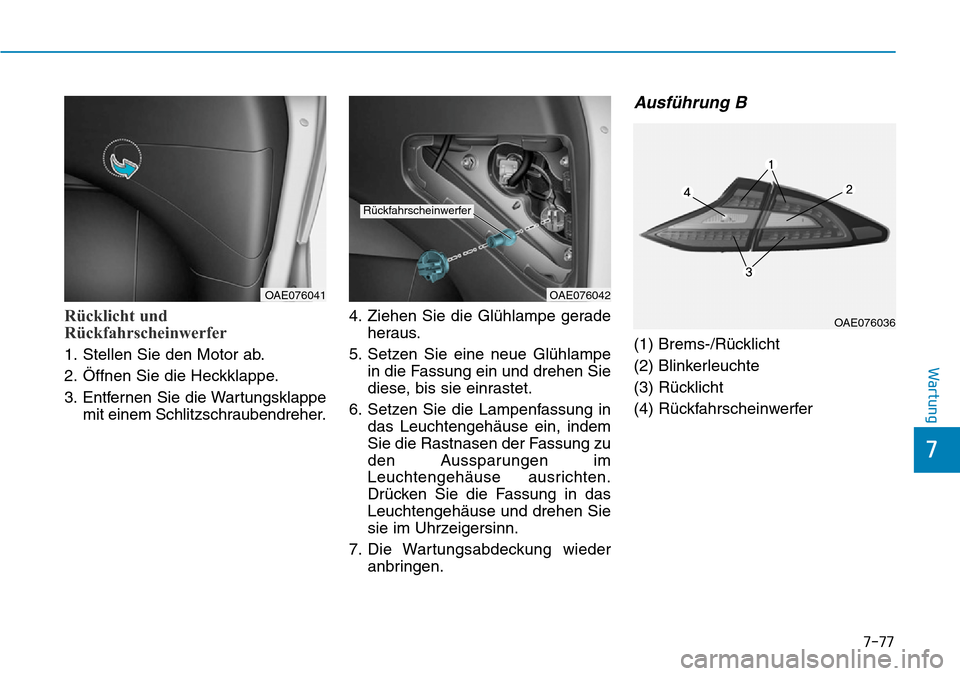

7-77
7
Wartung
Rücklicht und
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem Schlitzschraubendreher.4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder
anbringen.
Ausführung B
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
OAE076036
OAE076042
Rückfahrscheinwerfer
OAE076041
