Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

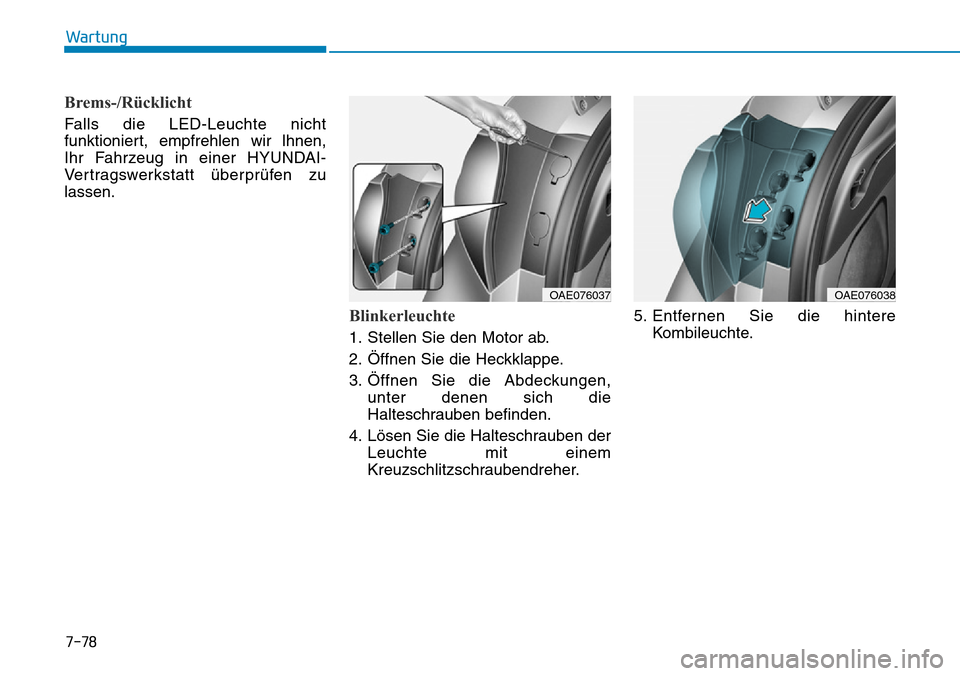

7-78
Wartung
Brems-/Rücklicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,
unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der
Leuchte mit einem
Kreuzschlitzschraubendreher.5. Entfernen Sie die hintere
Kombileuchte.
OAE076038OAE076037

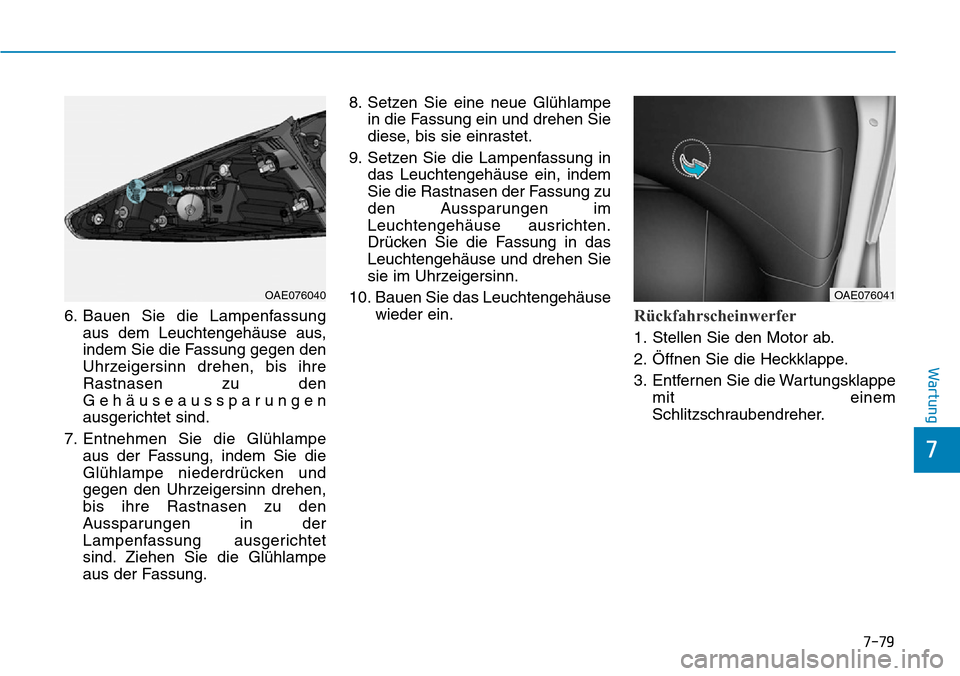

7-79
7
Wartung
6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse
wieder ein.Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem
Schlitzschraubendreher.
OAE076041OAE076040

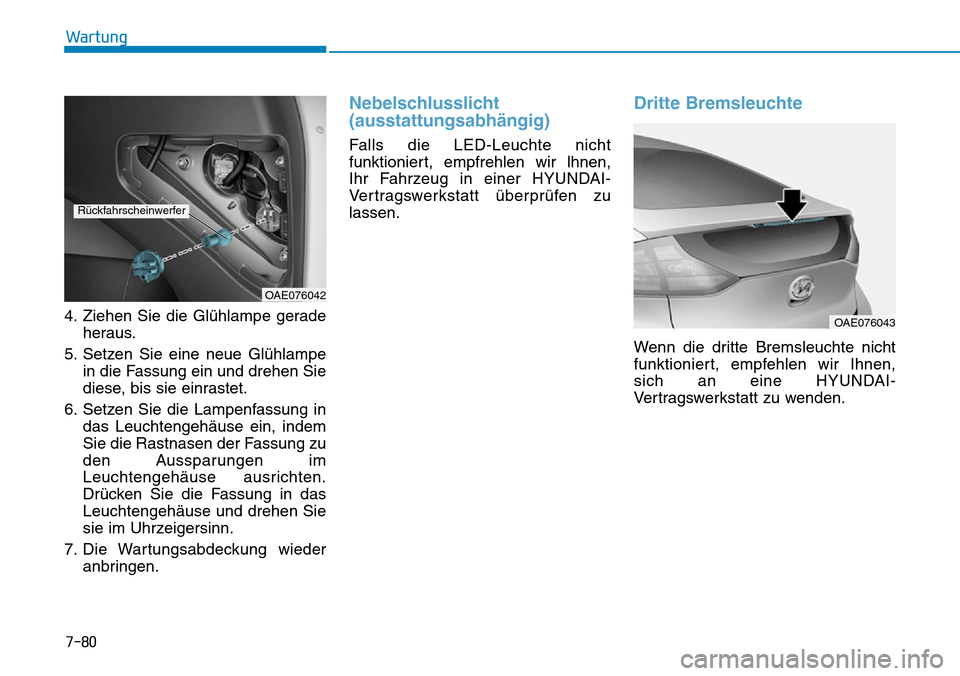

7-80
Wartung
4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder
anbringen.
Nebelschlusslicht
(ausstattungsabhängig)
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
OAE076043
OAE076042
Rückfahrscheinwerfer

7-81
7
Wartung

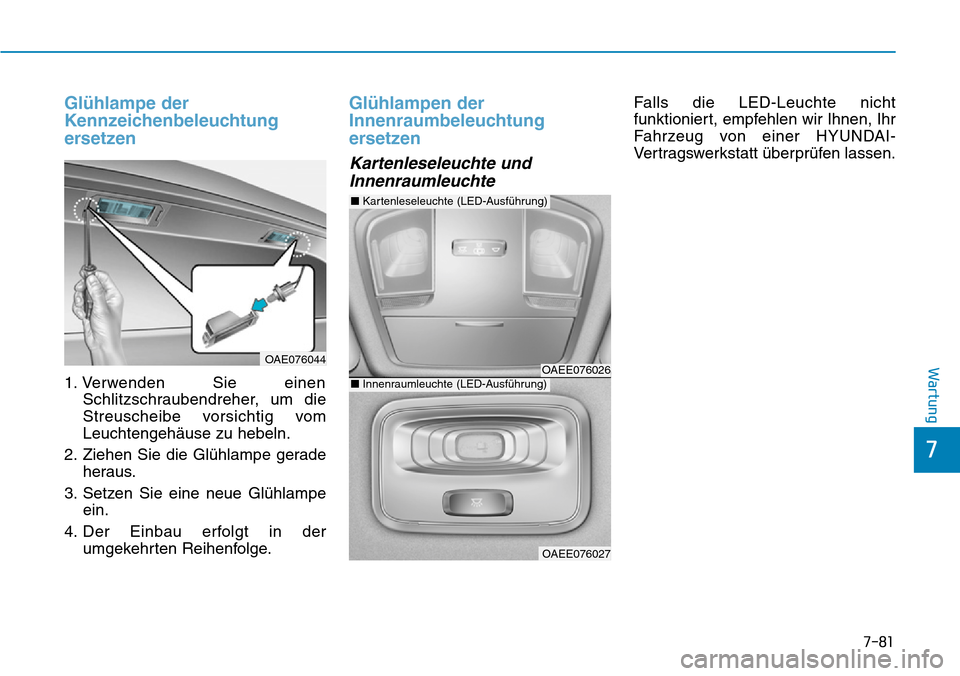

Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
ein.
4. Der Einbau erfolgt in der
umgekehrten Reihenfolge.
Glühlampen der
Innenraumbeleuchtung
ersetzen
Kartenleseleuchte und
Innenraumleuchte
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OAEE076026
OAEE076027
■Kartenleseleuchte (LED-Ausführung)
■Innenraumleuchte (LED-Ausführung)
OAE076044

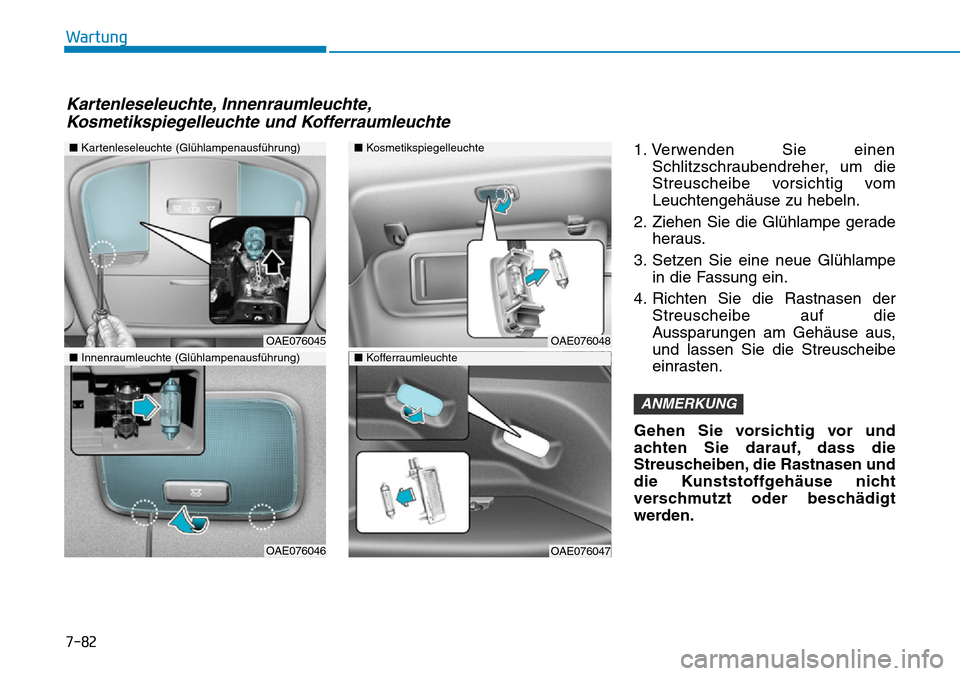

7-82
Wartung
1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
in die Fassung ein.
4. Richten Sie die Rastnasen der
Streuscheibe auf die
Aussparungen am Gehäuse aus,
und lassen Sie die Streuscheibe
einrasten.
Gehen Sie vorsichtig vor und
achten Sie darauf, dass die
Streuscheiben, die Rastnasen und
die Kunststoffgehäuse nicht
verschmutzt oder beschädigt
werden.
ANMERKUNG
■Kosmetikspiegelleuchte
■Kofferraumleuchte
OAE076048
OAE076047
■Kartenleseleuchte (Glühlampenausführung)
OAE076045
OAE076046
■Innenraumleuchte (Glühlampenausführung)
Kartenleseleuchte, Innenraumleuchte,
Kosmetikspiegelleuchte und Kofferraumleuchte

7-83
7
Wartung

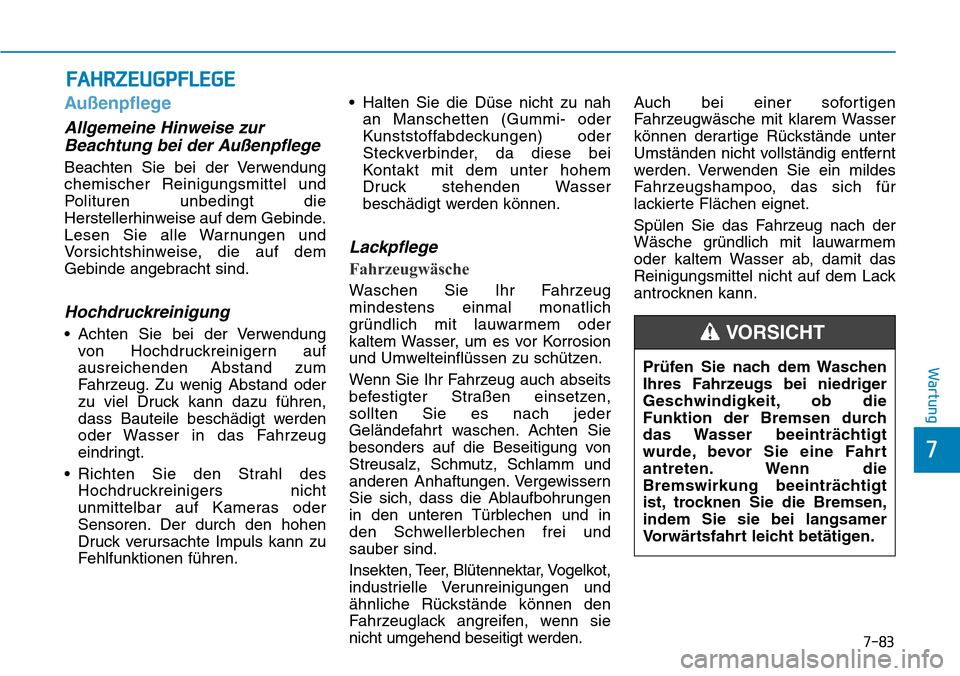

FAHRZEUGPFLEGE
Außenpflege
Allgemeine Hinweise zur
Beachtung bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die
Herstellerhinweise auf dem Gebinde.
Lesen Sie alle Warnungen und
Vorsichtshinweise, die auf dem
Gebinde angebracht sind.
Hochdruckreinigung
• Achten Sie bei der Verwendung
von Hochdruckreinigern auf
ausreichenden Abstand zum
Fahrzeug. Zu wenig Abstand oder
zu viel Druck kann dazu führen,
dass Bauteile beschädigt werden
oder Wasser in das Fahrzeug
eindringt.
• Richten Sie den Strahl des
Hochdruckreinigers nicht
unmittelbar auf Kameras oder
Sensoren. Der durch den hohen
Druck verursachte Impuls kann zu
Fehlfunktionen führen.• Halten Sie die Düse nicht zu nah
an Manschetten (Gummi- oder
Kunststoffabdeckungen) oder
Steckverbinder, da diese bei
Kontakt mit dem unter hohem
Druck stehenden Wasser
beschädigt werden können.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug
mindestens einmal monatlich
gründlich mit lauwarmem oder
kaltem Wasser, um es vor Korrosion
und Umwelteinflüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen,
sollten Sie es nach jeder
Geländefahrt waschen. Achten Sie
besonders auf die Beseitigung von
Streusalz, Schmutz, Schlamm und
anderen Anhaftungen. Vergewissern
Sie sich, dass die Ablaufbohrungen
in den unteren Türblechen und in
den Schwellerblechen frei und
sauber sind.
Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie
nicht umgehend beseitigt werden.Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für
lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem
oder kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
Prüfen Sie nach dem Waschen
Ihres Fahrzeugs bei niedriger
Geschwindigkeit, ob die
Funktion der Bremsen durch
das Wasser beeinträchtigt
wurde, bevor Sie eine Fahrt
antreten. Wenn die
Bremswirkung beeinträchtigt
ist, trocknen Sie die Bremsen,
indem Sie sie bei langsamer
Vorwärtsfahrt leicht betätigen.
VORSICHT

7-84
Wartung
• Verwenden Sie für die
Fahrzeugwäsche keine
aggressiven Reinigungsmittel,
keine chemischen Reiniger und
kein heißes Wasser. Waschen
Sie das Fahrzeug nicht, wenn
die Karosserie heiß ist oder das
Fahrzeug intensiver
Sonnenbestrahlung ausgesetzt
ist.
• Gehen Sie sorgfältig vor, wenn
Sie die Seitenscheiben Ihres
Fahrzeugs waschen. Dies gilt
insbesondere bei der
Verwendung eines
Hochdruckreinigers. Wasser
könnte durch die Fenster
eindringen, so dass die
Innenausstattung nass werden
könnte.
• Um Schäden an
Kunststoffbauteilen zu
vermeiden,verwenden Sie
niemals aggressive chemische
Lösungs- oder
Reinigungsmittel.• Das Waschen mit Wasser im
Motorraum einschließlich
Hochdruckwäsche mit Wasser
kann Fehlfunktionen der
Stromkreise im Motorraum
verursachen.
• Lassen Sie Wasser und andere
Flüssigkeiten nicht an
elektrische/elektronische
Bauteile im Innenraum des
Fahrzeugs gelangen, da diese
dadurch beschädigt werden
können.
Fahrzeug wachsen
Eine durchgängige
Wachsbeschichtung dient als Schutz
des Lacks vor Verunreinigung.
Schützen Sie Ihr Fahrzeug, indem
Sie es regelmäßig Wachsen.
Wachsen Sie Ihr Fahrzeug, wenn
das Wasser nicht mehr vom Lack
abperlt.
Waschen und trocknen Sie Ihr
Fahrzeug immer, bevor Sie Wachs
auftragen. Verwenden Sie
hochwertigen Flüssigwachs oder
Wachspaste und beachten Sie die
Herstellerhinweise. Wachsen Sie
auch alle metallischen Anbauteile,
um sie zu konservieren und ihren
Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch
dann nach, wenn das übrige
Fahrzeug keine Wachsbehandlung
benötigt.
ANMERKUNG
ANMERKUNG
OAE076051

7-85
7
Wartung

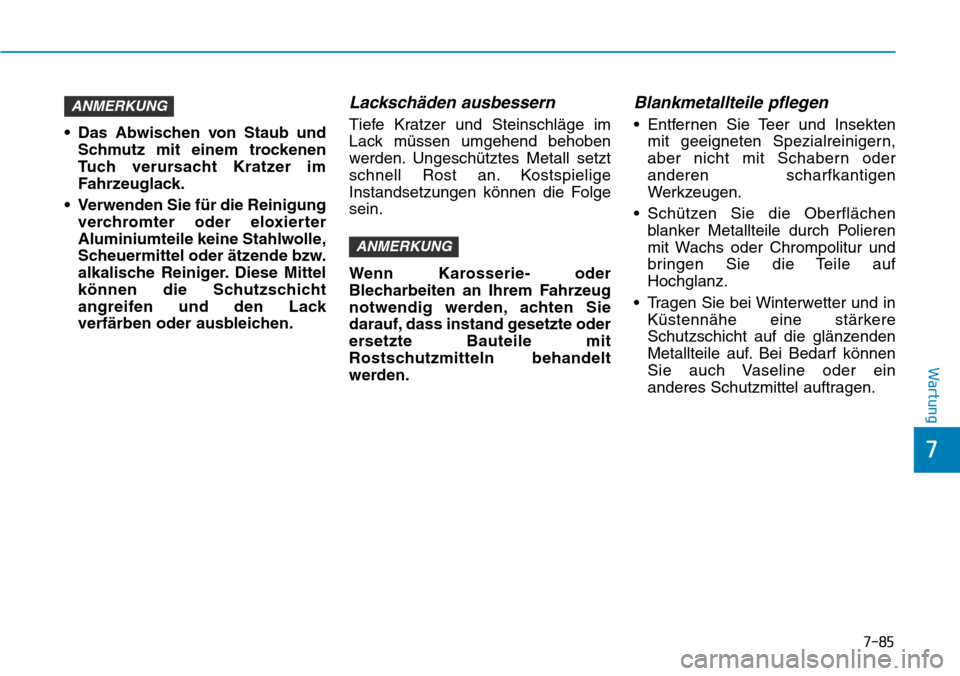

• Das Abwischen von Staub und
Schmutz mit einem trockenen
Tuch verursacht Kratzer im
Fahrzeuglack.
• Verwenden Sie für die Reinigung
verchromter oder eloxierter
Aluminiumteile keine Stahlwolle,
Scheuermittel oder ätzende bzw.
alkalische Reiniger. Diese Mittel
können die Schutzschicht
angreifen und den Lack
verfärben oder ausbleichen.
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im
Lack müssen umgehend behoben
werden. Ungeschütztes Metall setzt
schnell Rost an. Kostspielige
Instandsetzungen können die Folge
sein.
Wenn Karosserie- oder
Blecharbeiten an Ihrem Fahrzeug
notwendig werden, achten Sie
darauf, dass instand gesetzte oder
ersetzte Bauteile mit
Rostschutzmitteln behandelt
werden.
Blankmetallteile pflegen
• Entfernen Sie Teer und Insekten
mit geeigneten Spezialreinigern,
aber nicht mit Schabern oder
anderen scharfkantigen
Werkzeugen.
• Schützen Sie die Oberflächen
blanker Metallteile durch Polieren
mit Wachs oder Chrompolitur und
bringen Sie die Teile auf
Hochglanz.
• Tragen Sie bei Winterwetter und in
Küstennähe eine stärkere
Schutzschicht auf die glänzenden
Metallteile auf. Bei Bedarf können
Sie auch Vaseline oder ein
anderes Schutzmittel auftragen.
ANMERKUNG
ANMERKUNG

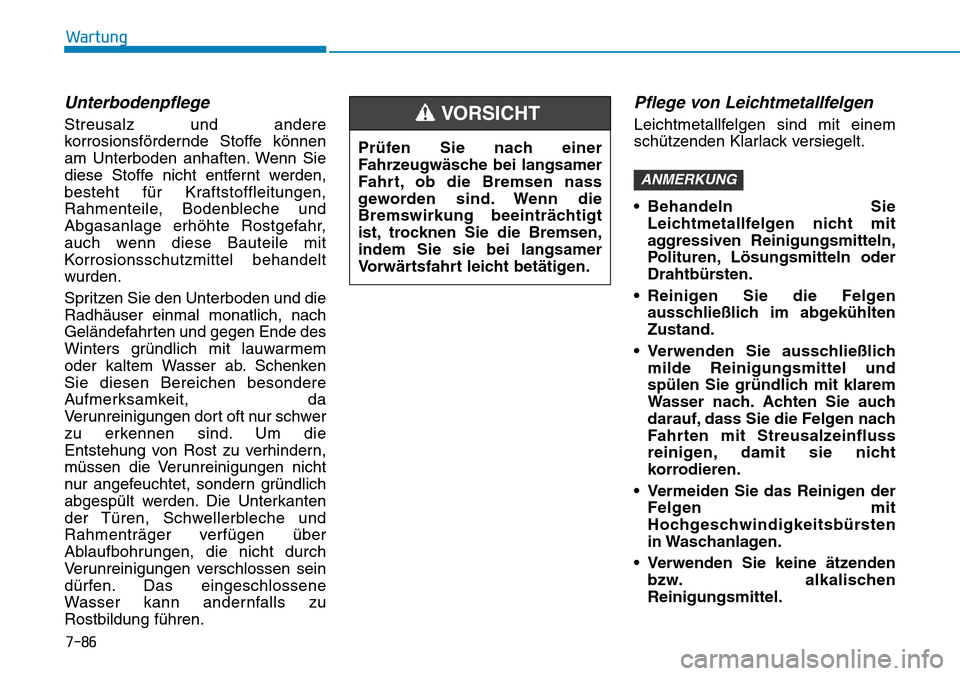

7-86
Wartung
Unterbodenpflege
Streusalz und andere
korrosionsfördernde Stoffe können
am Unterboden anhaften. Wenn Sie
diese Stoffe nicht entfernt werden,
besteht für Kraftstoffleitungen,
Rahmenteile, Bodenbleche und
Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit
Korrosionsschutzmittel behandelt
wurden.
Spritzen Sie den Unterboden und die
Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem
oder kaltem Wasser ab. Schenken
Sie diesen Bereichen besondere
Aufmerksamkeit, da
Verunreinigungen dort oft nur schwer
zu erkennen sind. Um die
Entstehung von Rost zu verhindern,
müssen die Verunreinigungen nicht
nur angefeuchtet, sondern gründlich
abgespült werden. Die Unterkanten
der Türen, Schwellerbleche und
Rahmenträger verfügen über
Ablaufbohrungen, die nicht durch
Verunreinigungen verschlossen sein
dürfen. Das eingeschlossene
Wasser kann andernfalls zu
Rostbildung führen.
Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie
Leichtmetallfelgen nicht mit
aggressiven Reinigungsmitteln,
Polituren, Lösungsmitteln oder
Drahtbürsten.
• Reinigen Sie die Felgen
ausschließlich im abgekühlten
Zustand.
• Verwenden Sie ausschließlich
milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach. Achten Sie auch
darauf, dass Sie die Felgen nach
Fahrten mit Streusalzeinfluss
reinigen, damit sie nicht
korrodieren.
• Vermeiden Sie das Reinigen der
Felgen mit
Hochgeschwindigkeitsbürsten
in Waschanlagen.
• Verwenden Sie keine ätzenden
bzw. alkalischen
Reinigungsmittel.
ANMERKUNG
Prüfen Sie nach einer
Fahrzeugwäsche bei langsamer
Fahrt, ob die Bremsen nass
geworden sind. Wenn die
Bremswirkung beeinträchtigt
ist, trocknen Sie die Bremsen,
indem Sie sie bei langsamer
Vorwärtsfahrt leicht betätigen.
VORSICHT

7-87
7
Wartung

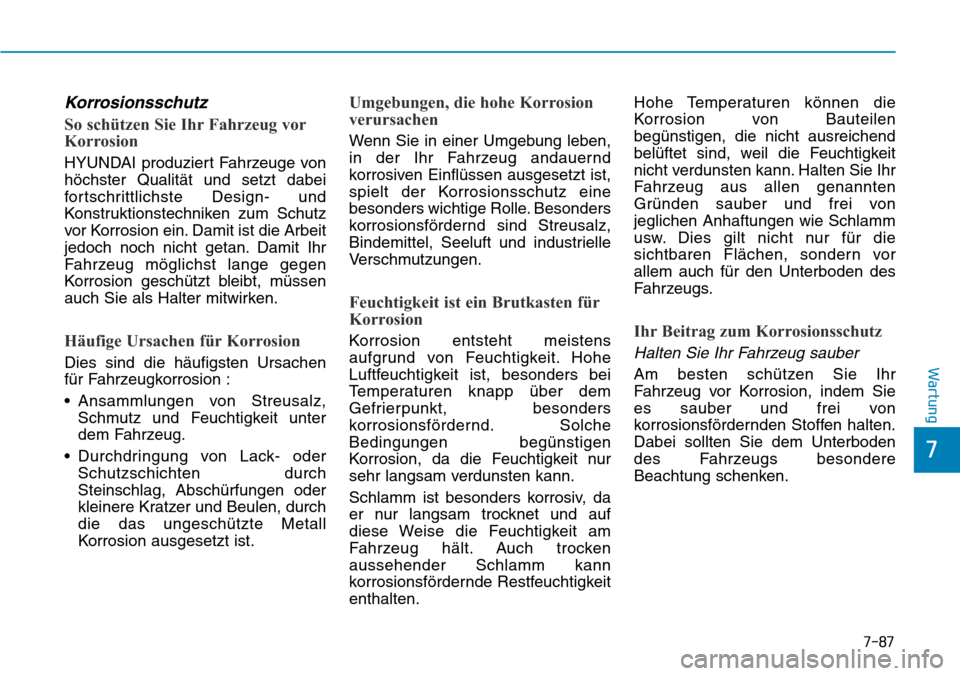

Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
HYUNDAI produziert Fahrzeuge von
höchster Qualität und setzt dabei
fortschrittlichste Design- und
Konstruktionstechniken zum Schutz
vor Korrosion ein. Damit ist die Arbeit
jedoch noch nicht getan. Damit Ihr
Fahrzeug möglichst lange gegen
Korrosion geschützt bleibt, müssen
auch Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen
für Fahrzeugkorrosion :
• Ansammlungen von Streusalz,
Schmutz und Feuchtigkeit unter
dem Fahrzeug.
• Durchdringung von Lack- oder
Schutzschichten durch
Steinschlag, Abschürfungen oder
kleinere Kratzer und Beulen, durch
die das ungeschützte Metall
Korrosion ausgesetzt ist.
Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben,
in der Ihr Fahrzeug andauernd
korrosiven Einflüssen ausgesetzt ist,
spielt der Korrosionsschutz eine
besonders wichtige Rolle. Besonders
korrosionsfördernd sind Streusalz,
Bindemittel, Seeluft und industrielle
Verschmutzungen.
Feuchtigkeit ist ein Brutkasten für
Korrosion
Korrosion entsteht meistens
aufgrund von Feuchtigkeit. Hohe
Luftfeuchtigkeit ist, besonders bei
Temperaturen knapp über dem
Gefrierpunkt, besonders
korrosionsfördernd. Solche
Bedingungen begünstigen
Korrosion, da die Feuchtigkeit nur
sehr langsam verdunsten kann.
Schlamm ist besonders korrosiv, da
er nur langsam trocknet und auf
diese Weise die Feuchtigkeit am
Fahrzeug hält. Auch trocken
aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeit
enthalten.Hohe Temperaturen können die
Korrosion von Bauteilen
begünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit
nicht verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten
Gründen sauber und frei von
jeglichen Anhaftungen wie Schlamm
usw. Dies gilt nicht nur für die
sichtbaren Flächen, sondern vor
allem auch für den Unterboden des
Fahrzeugs.Ihr Beitrag zum Korrosionsschutz
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr
Fahrzeug vor Korrosion, indem Sie
es sauber und frei von
korrosionsfördernden Stoffen halten.
Dabei sollten Sie dem Unterboden
des Fahrzeugs besondere
Beachtung schenken.
