Hyundai Ioniq Plug-in Hybrid 2019 Manual del propietario (in Spanish)

3-155
Prestaciones de comodidad de su vehículo
3
Selección de modo
El botón de selección de modo
controla la dirección de flujo del aire
a través del sistema de ventilación.
Se activan los difusores de salida de
aire como sigue:
OAE046306
(opcional)(opcional)
OAE046305
■MODO ABAJO ( )
■MODE ARRIBA ( )

3-156
Prestaciones de comodidad de su vehículo

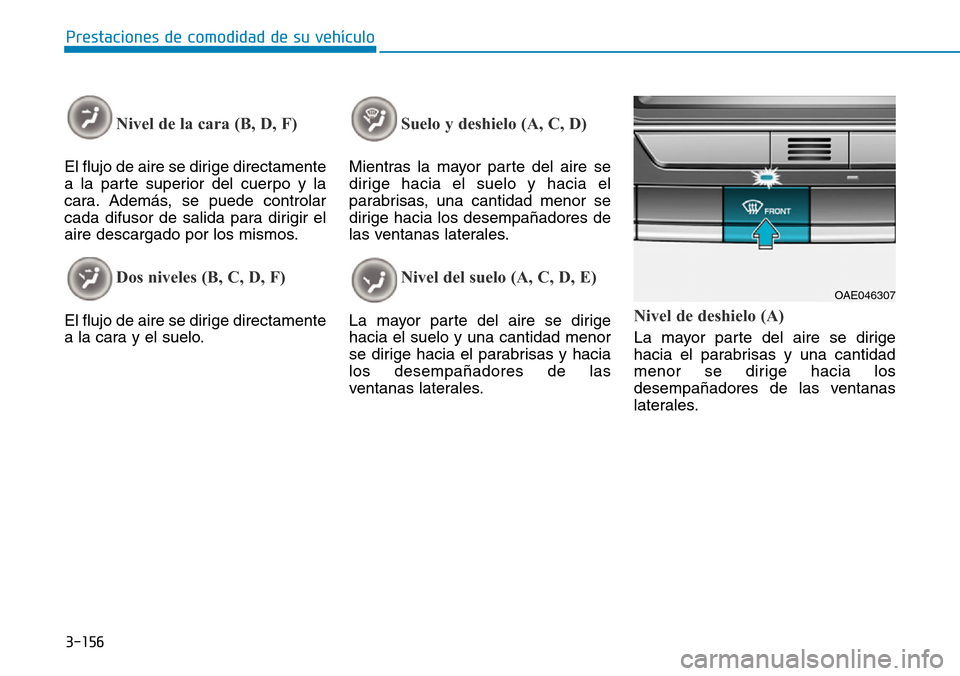

Nivel de la cara (B, D, F)
El flujo de aire se dirige directamente
a la parte superior del cuerpo y la
cara. Además, se puede controlar
cada difusor de salida para dirigir el
aire descargado por los mismos.
Dos niveles (B, C, D, F)
El flujo de aire se dirige directamente
a la cara y el suelo.
Suelo y deshielo (A, C, D)
Mientras la mayor parte del aire se
dirige hacia el suelo y hacia el
parabrisas, una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales.
Nivel del suelo (A, C, D, E)
La mayor parte del aire se dirige
hacia el suelo y una cantidad menor
se dirige hacia el parabrisas y hacia
los desempañadores de las
ventanas laterales.Nivel de deshielo (A)
La mayor parte del aire se dirige
hacia el parabrisas y una cantidad
menor se dirige hacia los
desempañadores de las ventanas
laterales.
OAE046307

3-157
Prestaciones de comodidad de su vehículo
3

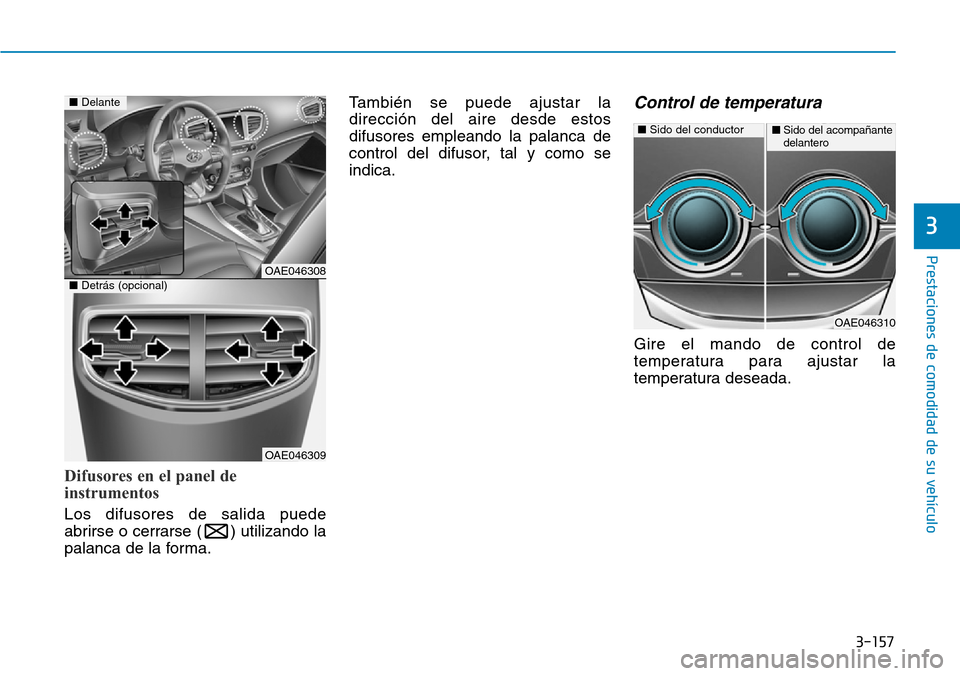

Difusores en el panel de
instrumentos
Los difusores de salida puede
abrirse o cerrarse ( ) utilizando la
palanca de la forma.También se puede ajustar la
dirección del aire desde estos
difusores empleando la palanca de
control del difusor, tal y como se
indica.
Control de temperatura
Gire el mando de control de
temperatura para ajustar la
temperatura deseada.
OAE046308
OAE046309
■Delante
■Detrás (opcional)
OAE046310
■Sido del conductor■Sido del acompañante
delantero

3-158
Prestaciones de comodidad de su vehículo

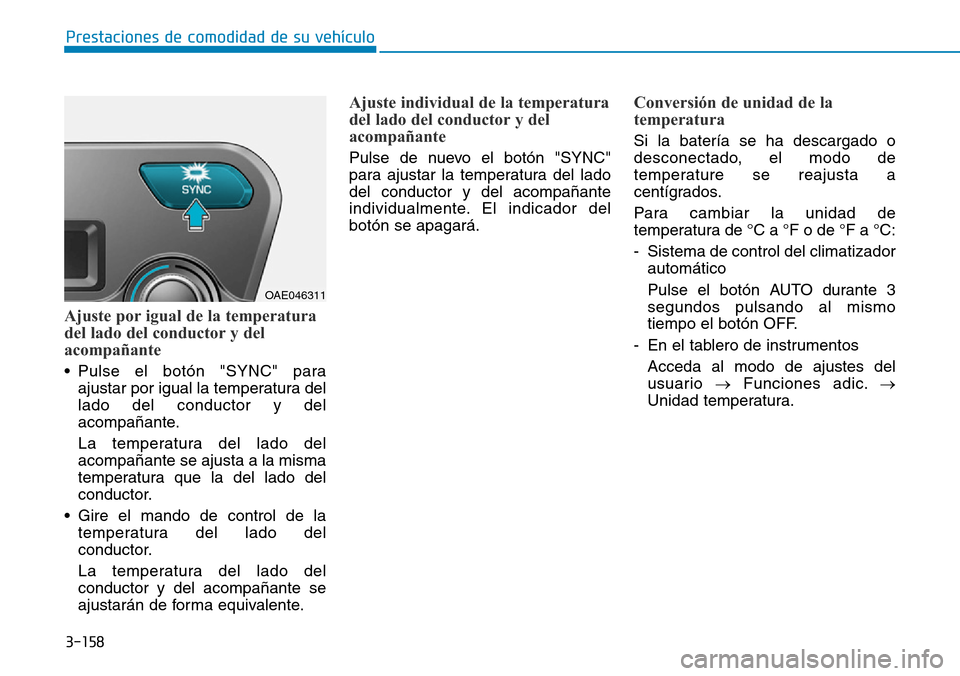

Ajuste por igual de la temperatura
del lado del conductor y del
acompañante
• Pulse el botón "SYNC" para
ajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
• Gire el mando de control de la
temperatura del lado del
conductor.
La temperatura del lado del
conductor y del acompañante se
ajustarán de forma equivalente.
Ajuste individual de la temperatura
del lado del conductor y del
acompañante
Pulse de nuevo el botón "SYNC"
para ajustar la temperatura del lado
del conductor y del acompañante
individualmente. El indicador del
botón se apagará.
Conversión de unidad de la
temperatura
Si la batería se ha descargado o
desconectado, el modo de
temperature se reajusta a
centígrados.
Para cambiar la unidad de
temperatura de °C a °F o de °F a °C:
- Sistema de control del climatizador
automático
Pulse el botón AUTO durante 3
segundos pulsando al mismo
tiempo el botón OFF.
- En el tablero de instrumentos
Acceda al modo de ajustes del
usuario →Funciones adic.→
Unidad temperatura.
OAE046311

3-159
Prestaciones de comodidad de su vehículo
3

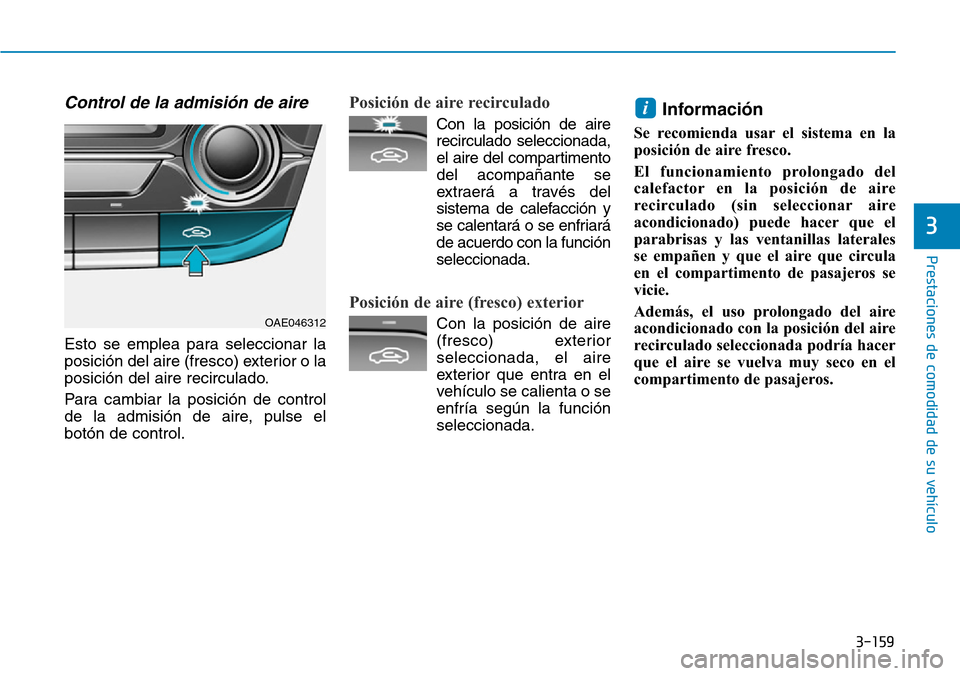

Control de la admisión de aire
Esto se emplea para seleccionar la
posición del aire (fresco) exterior o la
posición del aire recirculado.
Para cambiar la posición de control
de la admisión de aire, pulse el
botón de control.
Posición de aire recirculado
Con la posición de aire
recirculado seleccionada,
el aire del compartimento
del acompañante se
extraerá a través del
sistema de calefacción y
se calentará o se enfriará
de acuerdo con la función
seleccionada.
Posición de aire (fresco) exterior
Con la posición de aire
(fresco) exterior
seleccionada, el aire
exterior que entra en el
vehículo se calienta o se
enfría según la función
seleccionada.
Información
Se recomienda usar el sistema en la
posición de aire fresco.
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanillas laterales
se empañen y que el aire que circula
en el compartimento de pasajeros se
vicie.
Además, el uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco en el
compartimento de pasajeros.
i
OAE046312

3-160
Prestaciones de comodidad de su vehículo

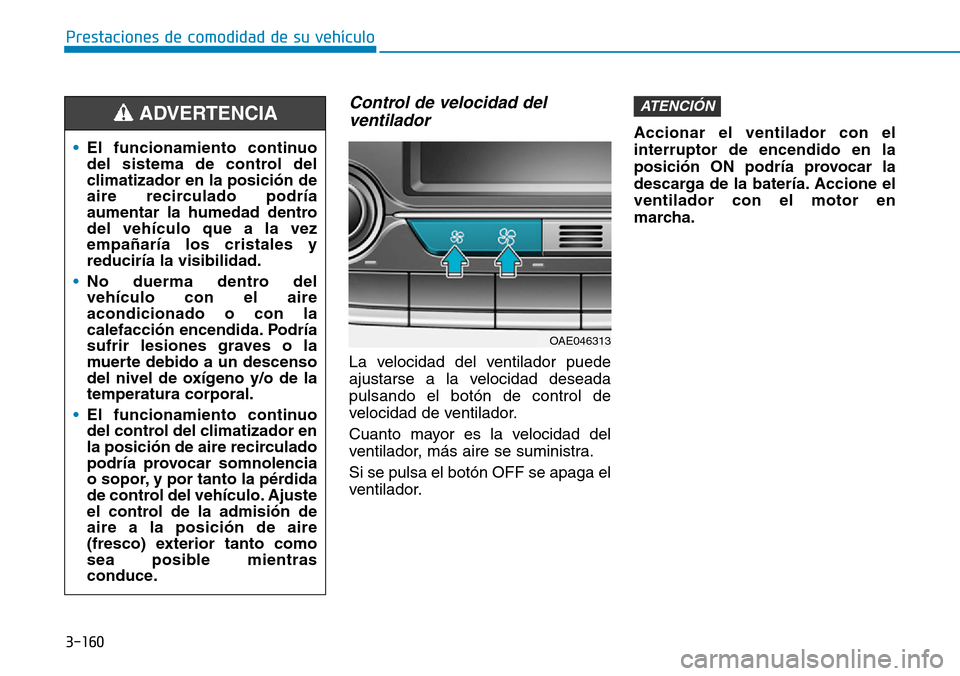

Control de velocidad del
ventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada
pulsando el botón de control de
velocidad de ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra.
Si se pulsa el botón OFF se apaga el
ventilador.Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en
marcha.
ATENCIÓN
•El funcionamiento continuo
del sistema de control del
climatizador en la posición de
aire recirculado podría
aumentar la humedad dentro
del vehículo que a la vez
empañaría los cristales y
reduciría la visibilidad.
•No duerma dentro del
vehículo con el aire
acondicionado o con la
calefacción encendida. Podría
sufrir lesiones graves o la
muerte debido a un descenso
del nivel de oxígeno y/o de la
temperatura corporal.
•El funcionamiento continuo
del control del climatizador en
la posición de aire recirculado
podría provocar somnolencia
o sopor, y por tanto la pérdida
de control del vehículo. Ajuste
el control de la admisión de
aire a la posición de aire
(fresco) exterior tanto como
sea posible mientras
conduce.
ADVERTENCIA
OAE046313

3-161
Prestaciones de comodidad de su vehículo
3

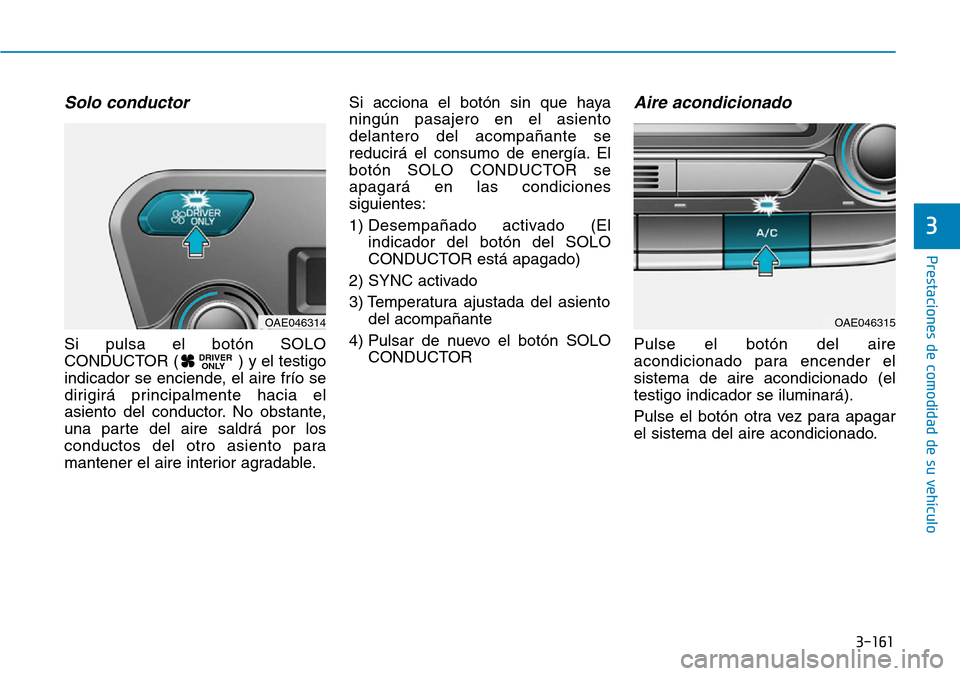

Solo conductor
Si pulsa el botón SOLO
CONDUCTOR ( ) y el testigo
indicador se enciende, el aire frío se
dirigirá principalmente hacia el
asiento del conductor. No obstante,
una parte del aire saldrá por los
conductos del otro asiento para
mantener el aire interior agradable.Si acciona el botón sin que haya
ningún pasajero en el asiento
delantero del acompañante se
reducirá el consumo de energía. El
botón SOLO CONDUCTOR se
apagará en las condiciones
siguientes:
1) Desempañado activado (El
indicador del botón del SOLO
CONDUCTOR está apagado)
2) SYNC activado
3) Temperatura ajustada del asiento
del acompañante
4) Pulsar de nuevo el botón SOLO
CONDUCTOR
Aire acondicionado
Pulse el botón del aire
acondicionado para encender el
sistema de aire acondicionado (el
testigo indicador se iluminará).
Pulse el botón otra vez para apagar
el sistema del aire acondicionado.DRIVER
ONLY
OAE046315OAE046314

3-162
Prestaciones de comodidad de su vehículo

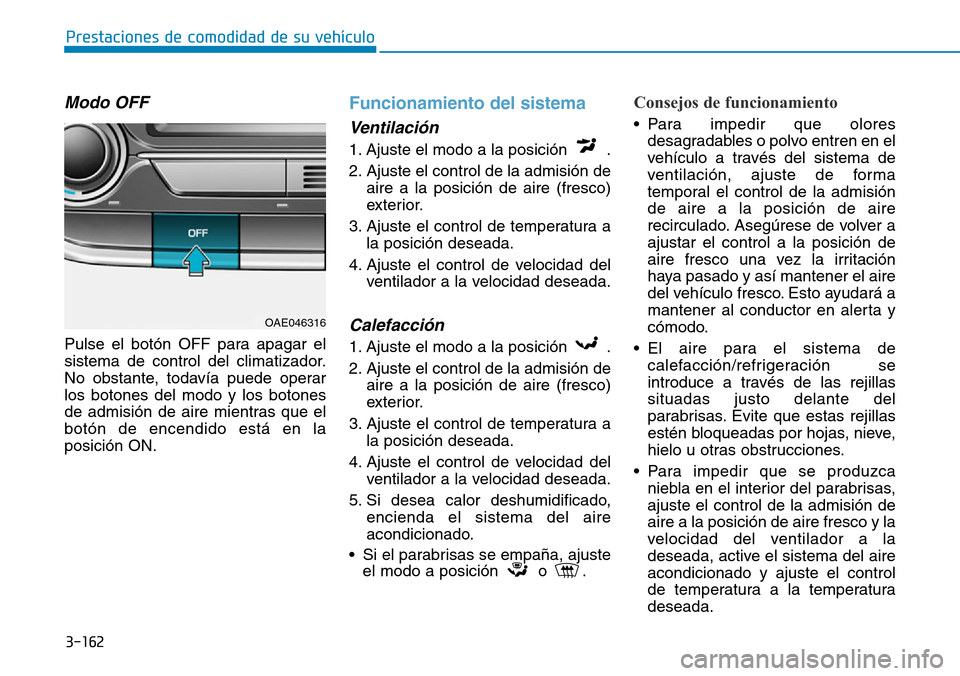

Modo OFF
Pulse el botón OFF para apagar el
sistema de control del climatizador.
No obstante, todavía puede operar
los botones del modo y los botones
de admisión de aire mientras que el
botón de encendido está en la
posición ON.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
5. Si desea calor deshumidificado,
encienda el sistema del aire
acondicionado.
• Si el parabrisas se empaña, ajuste
el modo a posición o .
Consejos de funcionamiento
• Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a la posición de
aire fresco una vez la irritación
haya pasado y así mantener el aire
del vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
• El aire para el sistema de
calefacción/refrigeración se
introduce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
• Para impedir que se produzca
niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
OAE046316

3-163
Prestaciones de comodidad de su vehículo
3

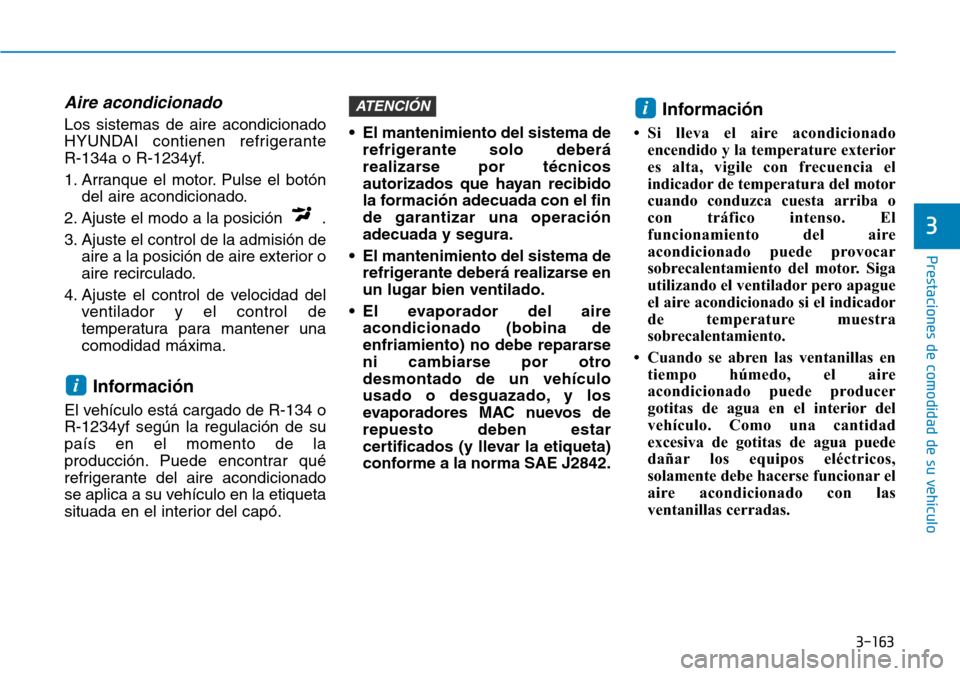

Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante
R-134a o R-1234yf.
1. Arranque el motor. Pulse el botón
del aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de
aire a la posición de aire exterior o
aire recirculado.
4. Ajuste el control de velocidad del
ventilador y el control de
temperatura para mantener una
comodidad máxima.
Información
El vehículo está cargado de R-134 o
R-1234yf según la regulación de su
país en el momento de la
producción. Puede encontrar qué
refrigerante del aire acondicionado
se aplica a su vehículo en la etiqueta
situada en el interior del capó.• El mantenimiento del sistema de
refrigerante solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada con el fin
de garantizar una operación
adecuada y segura.
• El mantenimiento del sistema de
refrigerante deberá realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
enfriamiento) no debe repararse
ni cambiarse por otro
desmontado de un vehículo
usado o desguazado, y los
evaporadores MAC nuevos de
repuesto deben estar
certificados (y llevar la etiqueta)
conforme a la norma SAE J2842.
Información
• Si lleva el aire acondicionado
encendido y la temperature exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o
con tráfico intenso. El
funcionamiento del aire
acondicionado puede provocar
sobrecalentamiento del motor. Siga
utilizando el ventilador pero apague
el aire acondicionado si el indicador
de temperature muestra
sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire
acondicionado puede producer
gotitas de agua en el interior del
vehículo. Como una cantidad
excesiva de gotitas de agua puede
dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las
ventanillas cerradas.
iATENCIÓN
i

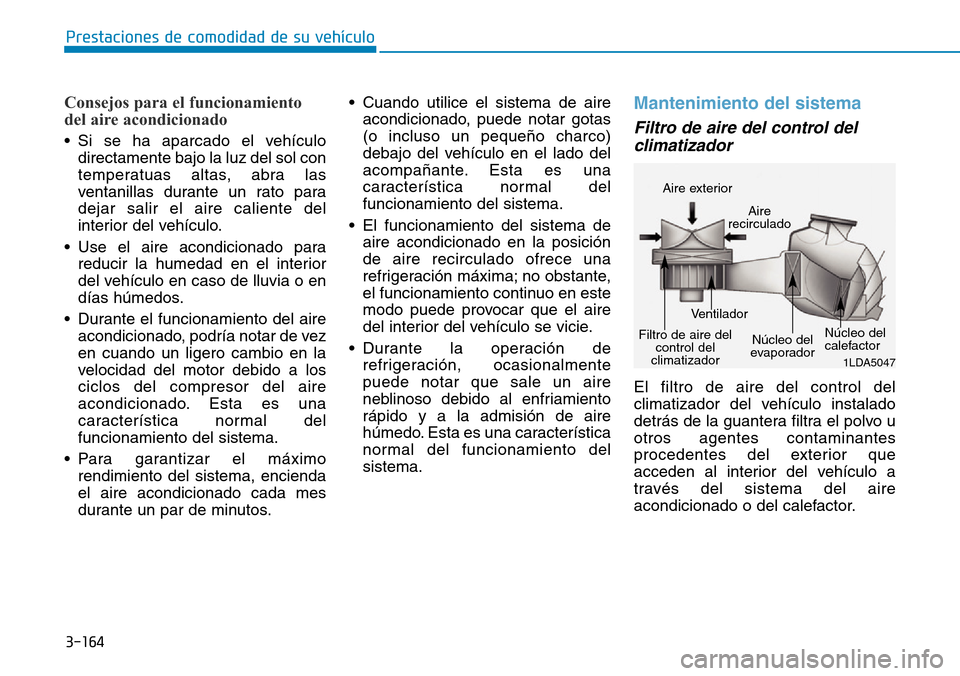

3-164
Prestaciones de comodidad de su vehículo
Consejos para el funcionamiento
del aire acondicionado
• Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanillas durante un rato para
dejar salir el aire caliente del
interior del vehículo.
• Use el aire acondicionado para
reducir la humedad en el interior
del vehículo en caso de lluvia o en
días húmedos.
• Durante el funcionamiento del aire
acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del
funcionamiento del sistema.
• Para garantizar el máximo
rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.• Cuando utilice el sistema de aire
acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante. Esta es una
característica normal del
funcionamiento del sistema.
• El funcionamiento del sistema de
aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
• Durante la operación de
refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la admisión de aire
húmedo. Esta es una característica
normal del funcionamiento del
sistema.
Mantenimiento del sistema
Filtro de aire del control del
climatizador
El filtro de aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor.
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del
control del
climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calefactor
