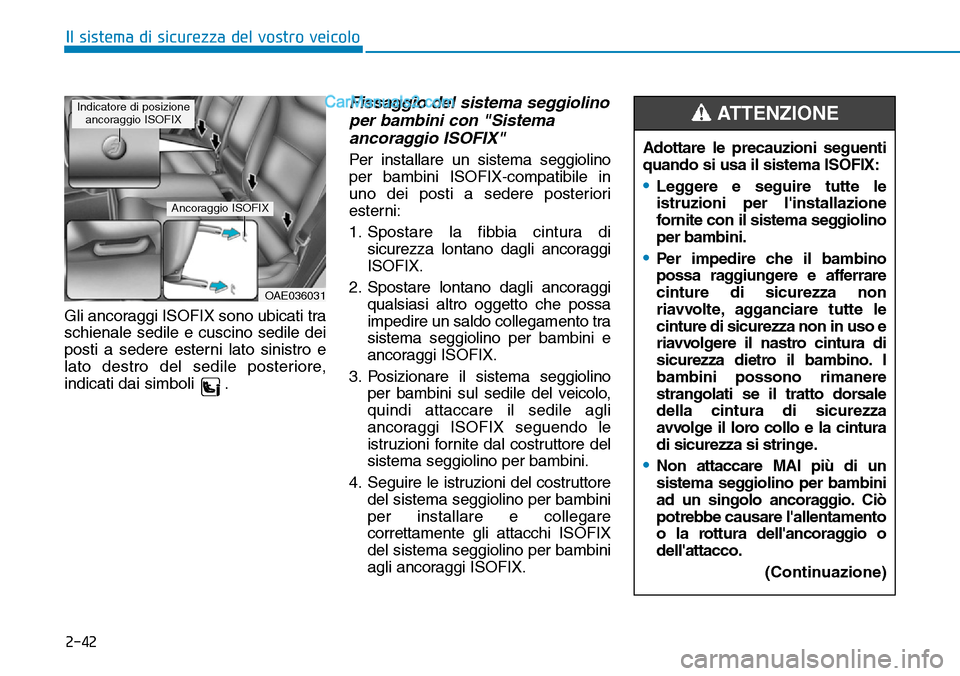

Hyundai Ioniq Plug-in Hybrid 2019 Manuale del proprietario (in Italian)

2-42
Il sistema di sicurezza del vostro veicolo
Gli ancoraggi ISOFIX sono ubicati tra
schienale sedile e cuscino sedile dei
posti a sedere esterni lato sinistro e
lato destro del sedile posteriore,
indicati dai simboli .
Fissaggio del sistema seggiolino
per bambini con "Sistema
ancoraggio ISOFIX"
Per installare un sistema seggiolino
per bambini ISOFIX-compatibile in
uno dei posti a sedere posteriori
esterni:
1. Spostare la fibbia cintura di
sicurezza lontano dagli ancoraggi
ISOFIX.
2. Spostare lontano dagli ancoraggi
qualsiasi altro oggetto che possa
impedire un saldo collegamento tra
sistema seggiolino per bambini e
ancoraggi ISOFIX.
3. Posizionare il sistema seggiolino
per bambini sul sedile del veicolo,
quindi attaccare il sedile agli
ancoraggi ISOFIX seguendo le
istruzioni fornite dal costruttore del
sistema seggiolino per bambini.
4. Seguire le istruzioni del costruttore
del sistema seggiolino per bambini
per installare e collegare
correttamente gli attacchi ISOFIX
del sistema seggiolino per bambini
agli ancoraggi ISOFIX.
OAE036031
Indicatore di posizione
ancoraggio ISOFIX
Ancoraggio ISOFIX
Adottare le precauzioni seguenti
quando si usa il sistema ISOFIX:
•Leggere e seguire tutte le
istruzioni per l'installazione
fornite con il sistema seggiolino
per bambini.
•Per impedire che il bambino
possa raggiungere e afferrare
cinture di sicurezza non
riavvolte, agganciare tutte le
cinture di sicurezza non in uso e
riavvolgere il nastro cintura di
sicurezza dietro il bambino. I
bambini possono rimanere
strangolati se il tratto dorsale
della cintura di sicurezza
avvolge il loro collo e la cintura
di sicurezza si stringe.
•Non attaccare MAI più di un
sistema seggiolino per bambini
ad un singolo ancoraggio. Ciò
potrebbe causare l'allentamento
o la rottura dell'ancoraggio o
dell'attacco.
(Continuazione)
ATTENZIONE

2-43
Il sistema di sicurezza del vostro veicolo
2
Fissaggio di un sistema
seggiolino per bambini con
sistema "Ancoraggio cinghia
superiore"
Gli ancoraggi cinghia superiore per i
sistemi seggiolino per bambini sono
ubicati sul retro degli schienali sedili.1. Far passare la cinghia superiore
del sistema seggiolino per bambini
sopra lo schienale sedile. Nel
posizionare la cinghia superiore,
seguire le istruzioni fornite dal
costruttore del sistema seggiolino
per bambini.
2. Collegare la cinghia superiore
all'ancoraggio cinghia superiore,
quindi serrare la cinghia superiore
seguendo le istruzioni fornite dal
costruttore del sistema seggiolino
per bambini per attaccare
saldamente il sistema seggiolino
per bambini medesimo al sedile.
OAE036029
(Continuazione)
•Far sempre ispezionare il
sistema ISOFIX dal proprio
concessionario dopo un
incidente. Un incidente
potrebbe danneggiare il sistema
ISOFIX impedendogli di fissare
a dovere il sistema seggiolino
per bambini.
OAE036030

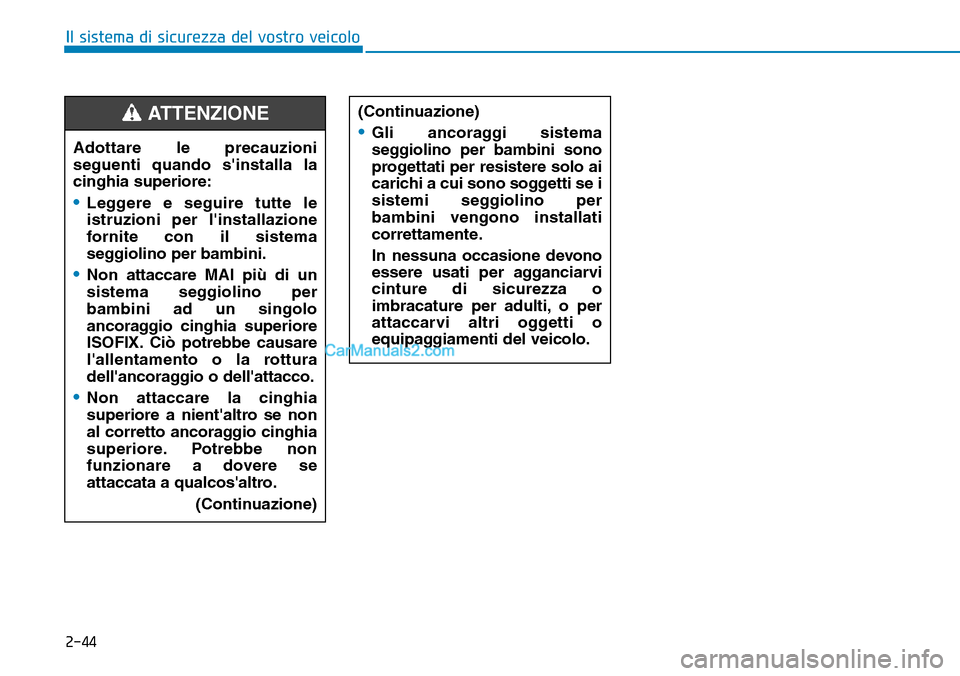

2-44
Il sistema di sicurezza del vostro veicolo
Adottare le precauzioni
seguenti quando s'installa la
cinghia superiore:
•Leggere e seguire tutte le
istruzioni per l'installazione
fornite con il sistema
seggiolino per bambini.
•Non attaccare MAI più di un
sistema seggiolino per
bambini ad un singolo
ancoraggio cinghia superiore
ISOFIX. Ciò potrebbe causare
l'allentamento o la rottura
dell'ancoraggio o dell'attacco.
•Non attaccare la cinghia
superiore a nient'altro se non
al corretto ancoraggio cinghia
superiore. Potrebbe non
funzionare a dovere se
attaccata a qualcos'altro.
(Continuazione)
(Continuazione)
•Gli ancoraggi sistema
seggiolino per bambini sono
progettati per resistere solo ai
carichi a cui sono soggetti se i
sistemi seggiolino per
bambini vengono installati
correttamente.
In nessuna occasione devono
essere usati per agganciarvi
cinture di sicurezza o
imbracature per adulti, o per
attaccarvi altri oggetti o
equipaggiamenti del veicolo.
ATTENZIONE

2-45
Il sistema di sicurezza del vostro veicolo
2

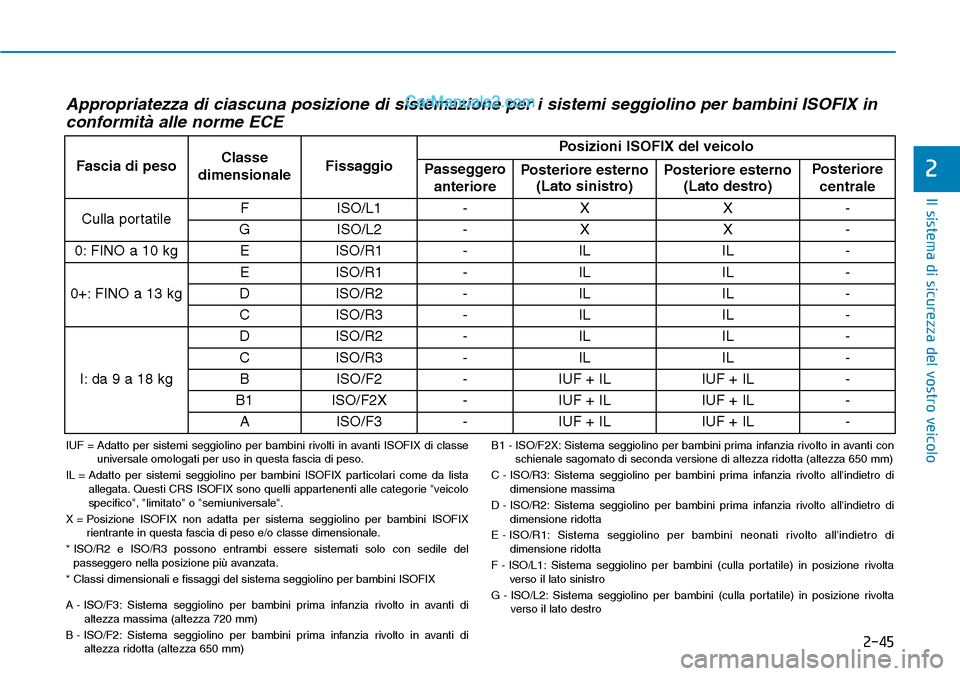

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini ISOFIX in
conformità alle norme ECE
Fascia di pesoClasse
dimensionaleFissaggioPosizioni ISOFIX del veicolo
Passeggero
anteriorePosteriore esterno
(Lato sinistro)Posteriore esterno
(Lato destro)Posteriore
centrale
Culla portatileF ISO/L1 - X X -
G ISO/L2 - X X -
0: FINO a 10 kg E ISO/R1 - IL IL -
0+: FINO a 13 kgE ISO/R1 - IL IL -
D ISO/R2 - IL IL -
C ISO/R3 - IL IL -
I: da 9 a 18 kgD ISO/R2 - IL IL -
C ISO/R3 - IL IL -
B ISO/F2 - IUF + IL IUF + IL -
B1 ISO/F2X - IUF + IL IUF + IL -
A ISO/F3 - IUF + IL IUF + IL -
IUF = Adatto per sistemi seggiolino per bambini rivolti in avanti ISOFIX di classe
universale omologati per uso in questa fascia di peso.
IL = Adatto per sistemi seggiolino per bambini ISOFIX particolari come da lista
allegata. Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo
specifico", "limitato" o "semiuniversale".
X = Posizione ISOFIX non adatta per sistema seggiolino per bambini ISOFIX
rientrante in questa fascia di peso e/o classe dimensionale.
* ISO/R2 e ISO/R3 possono entrambi essere sistemati solo con sedile del
passeggero nella posizione più avanzata.
* Classi dimensionali e fissaggi del sistema seggiolino per bambini ISOFIX
A - ISO/F3: Sistema seggiolino per bambini prima infanzia rivolto in avanti di
altezza massima (altezza 720 mm)
B - ISO/F2: Sistema seggiolino per bambini prima infanzia rivolto in avanti di
altezza ridotta (altezza 650 mm)B1 - ISO/F2X: Sistema seggiolino per bambini prima infanzia rivolto in avanti con
schienale sagomato di seconda versione di altezza ridotta (altezza 650 mm)
C - ISO/R3: Sistema seggiolino per bambini prima infanzia rivolto all'indietro di
dimensione massima
D - ISO/R2: Sistema seggiolino per bambini prima infanzia rivolto all'indietro di
dimensione ridotta
E - ISO/R1: Sistema seggiolino per bambini neonati rivolto all'indietro di
dimensione ridotta
F - ISO/L1: Sistema seggiolino per bambini (culla portatile) in posizione rivolta
verso il lato sinistro
G - ISO/L2: Sistema seggiolino per bambini (culla portatile) in posizione rivolta
verso il lato destro

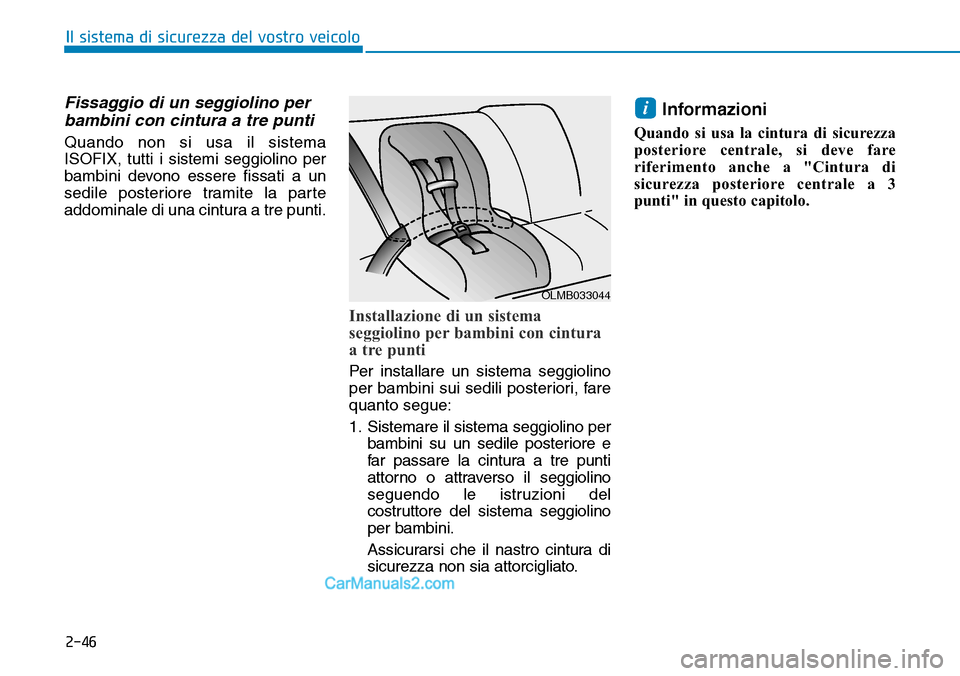

2-46
Il sistema di sicurezza del vostro veicolo
Fissaggio di un seggiolino per
bambini con cintura a tre punti
Quando non si usa il sistema
ISOFIX, tutti i sistemi seggiolino per
bambini devono essere fissati a un
sedile posteriore tramite la parte
addominale di una cintura a tre punti.
Installazione di un sistema
seggiolino per bambini con cintura
a tre punti
Per installare un sistema seggiolino
per bambini sui sedili posteriori, fare
quanto segue:
1. Sistemare il sistema seggiolino per
bambini su un sedile posteriore e
far passare la cintura a tre punti
attorno o attraverso il seggiolino
seguendo le istruzioni del
costruttore del sistema seggiolino
per bambini.
Assicurarsi che il nastro cintura di
sicurezza non sia attorcigliato.
Informazioni
Quando si usa la cintura di sicurezza
posteriore centrale, si deve fare
riferimento anche a "Cintura di
sicurezza posteriore centrale a 3
punti" in questo capitolo.
i
OLMB033044

2-47
Il sistema di sicurezza del vostro veicolo
2
2. Allacciare la linguetta cintura a tre
punti nella fibbia. Ascoltare che si
senta distintamente un "click".
Informazioni
Posizionare il pulsante di rilascio in modo
che sia facilmente accessibile in caso di
emergenza.3. Recuperare il lasco della cintura
nella misura maggiore possibile
spingendo in basso il sistema
seggiolino per bambini e
riavvolgendo nel contempo il tratto
dorsale della cintura nell'arrotolatore.
4. Spingere e tirare il sistema
seggiolino per bambini per
verificare che la cintura di
sicurezza lo trattenga saldamente
in posizione.Se il costruttore del sistema seggiolino
per bambini raccomanda di usare la
cinghia superiore con la cintura a tre
punti, vedere pagina 2-43.
Per rimuovere il sistema seggiolino
per bambini, premere il pulsante di
rilascio sulla fibbia, quindi estrarre la
cintura a tre punti dal sistema
seggiolino per bambini e lasciare che
la cintura di sicurezza si riavvolga
completamente.
i
OLMB033045OLMB033046

2-48
Il sistema di sicurezza del vostro veicolo

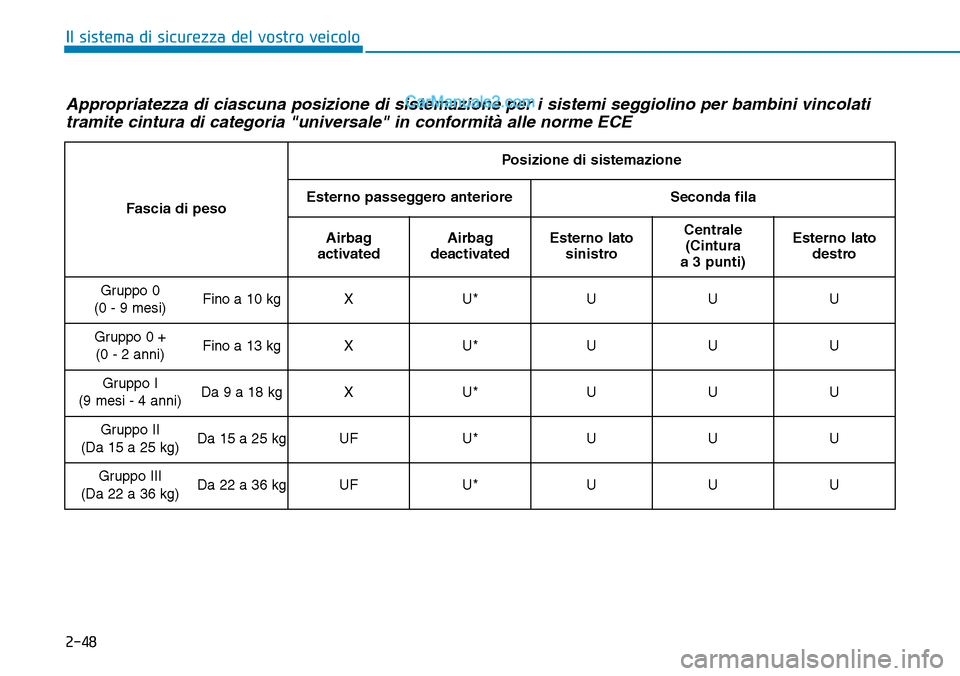

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini vincolati
tramite cintura di categoria "universale" in conformità alle norme ECE
Fascia di peso
Posizione di sistemazione
Esterno passeggero anterioreSeconda fila
Airbag
activatedAirbag
deactivatedEsterno lato
sinistroCentrale
(Cintura
a 3 punti)Esterno lato
destro
Gruppo 0
(0 - 9 mesi)Fino a 10 kgXU*UUU
Gruppo 0 +
(0 - 2 anni)Fino a 13 kgXU*UUU
Gruppo I
(9 mesi - 4 anni)Da 9 a 18 kgXU*UUU
Gruppo II
(Da 15 a 25 kg)Da 15 a 25 kgUFU*UUU
Gruppo III
(Da 22 a 36 kg)Da 22 a 36 kgUFU*UUU

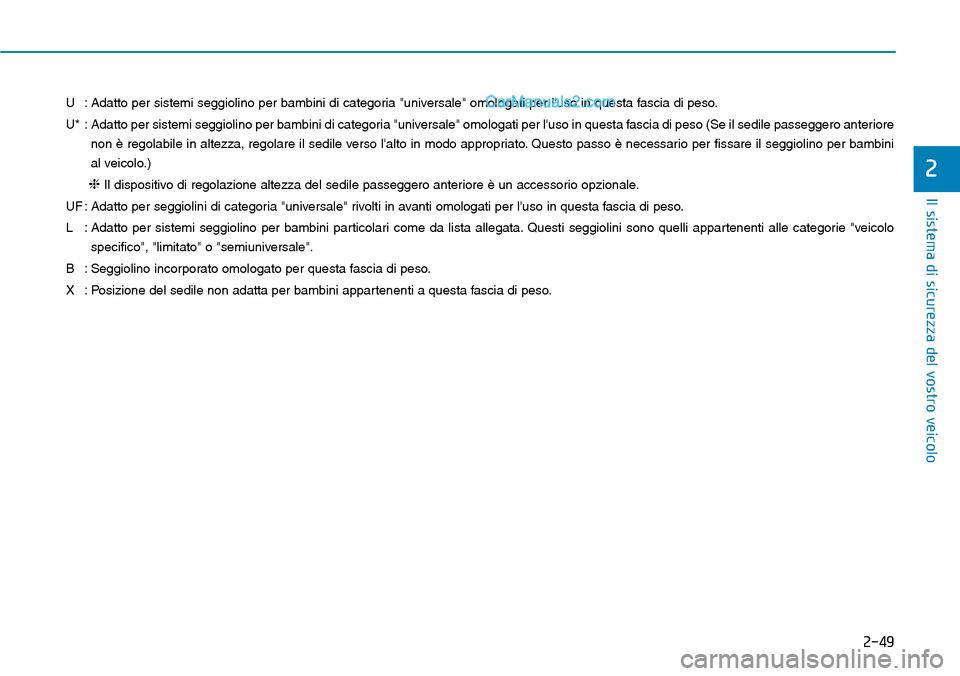

2-49
Il sistema di sicurezza del vostro veicolo
2
U : Adatto per sistemi seggiolino per bambini di categoria "universale" omologati per l'uso in questa fascia di peso.
U* : Adatto per sistemi seggiolino per bambini di categoria "universale" omologati per l'uso in questa fascia di peso (Se il sedile passeggero anteriore
non è regolabile in altezza, regolare il sedile verso l'alto in modo appropriato. Questo passo è necessario per fissare il seggiolino per bambini
al veicolo.)
❈Il dispositivo di regolazione altezza del sedile passeggero anteriore è un accessorio opzionale.
UF : Adatto per seggiolini di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso.
L : Adatto per sistemi seggiolino per bambini particolari come da lista allegata. Questi seggiolini sono quelli appartenenti alle categorie "veicolo
specifico", "limitato" o "semiuniversale".
B : Seggiolino incorporato omologato per questa fascia di peso.
X : Posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

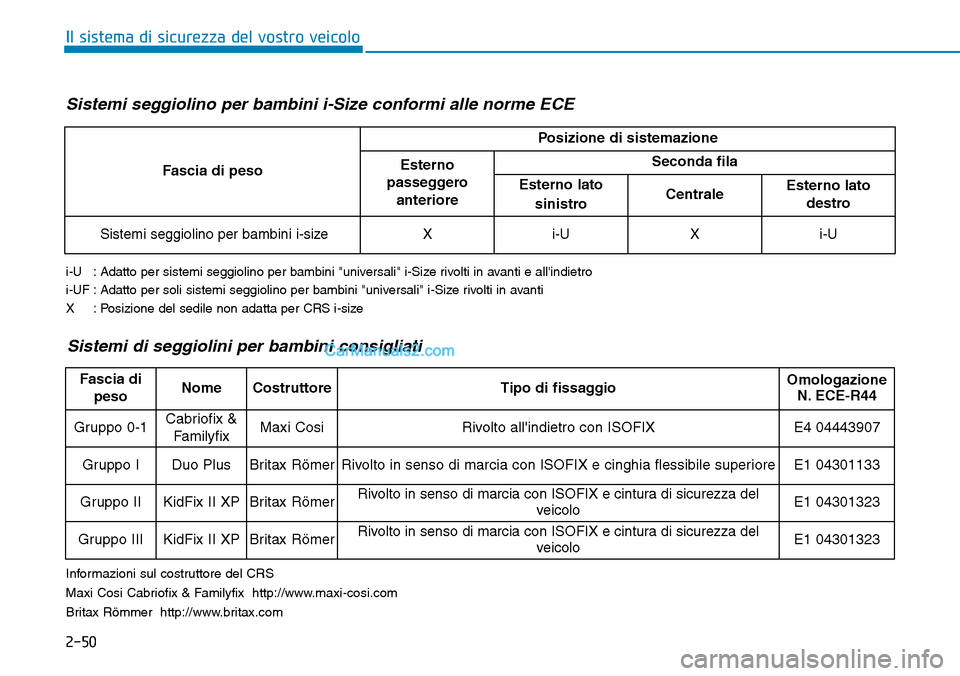

2-50
Il sistema di sicurezza del vostro veicolo
Sistemi seggiolino per bambini i-Size conformi alle norme ECE
Fascia di peso
Posizione di sistemazione
Esterno
passeggero
anterioreSeconda fila
Esterno lato
sinistroCentraleEsterno lato
destro
Sistemi seggiolino per bambini i-sizeXi-UXi-U
i-U : Adatto per sistemi seggiolino per bambini "universali" i-Size rivolti in avanti e all'indietro
i-UF : Adatto per soli sistemi seggiolino per bambini "universali" i-Size rivolti in avanti
X : Posizione del sedile non adatta per CRS i-size
Sistemi di seggiolini per bambini consigliati
Informazioni sul costruttore del CRS
Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com
Britax Römmer http://www.britax.com
Fascia di
pesoNomeCostruttoreTipo di fissaggioOmologazione
N. ECE-R44
Gruppo 0-1Cabriofix &
FamilyfixMaxi CosiRivolto all'indietro con ISOFIXE4 04443907
Gruppo IDuo PlusBritax RömerRivolto in senso di marcia con ISOFIX e cinghia flessibile superioreE1 04301133
Gruppo IIKidFix II XPBritax RömerRivolto in senso di marcia con ISOFIX e cintura di sicurezza del
veicoloE1 04301323
Gruppo IIIKidFix II XPBritax RömerRivolto in senso di marcia con ISOFIX e cintura di sicurezza del
veicoloE1 04301323

2-51
Il sistema di sicurezza del vostro veicolo
2

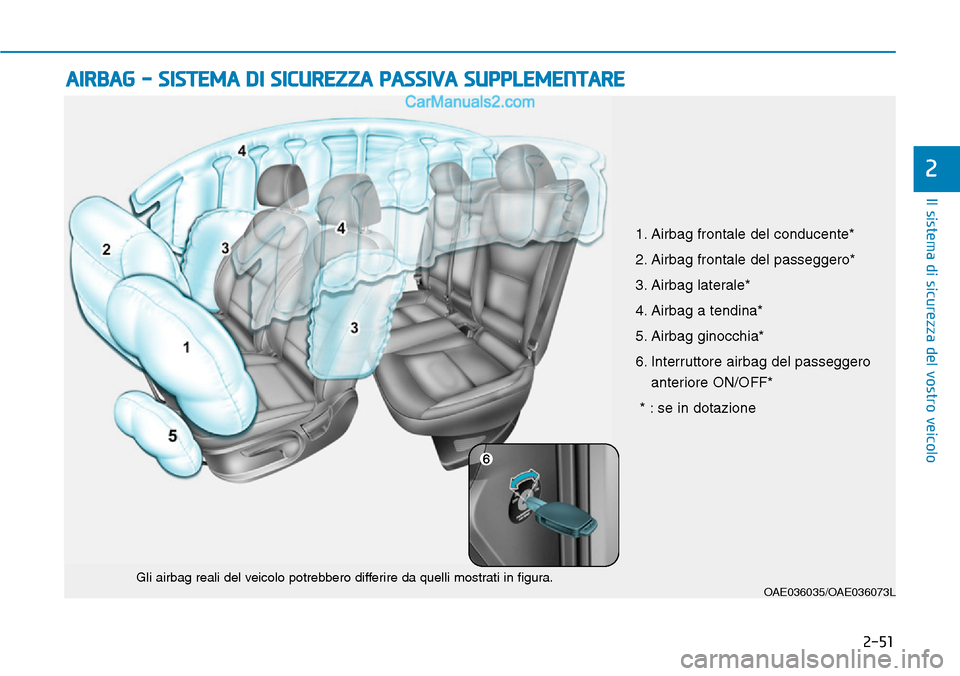

AIRBAG - SISTEMA DI SICUREZZA PASSIVA SUPPLEMENTARE
OAE036035/OAE036073LGli airbag reali del veicolo potrebbero differire da quelli mostrati in figura.
1. Airbag frontale del conducente*
2. Airbag frontale del passeggero*
3. Airbag laterale*
4. Airbag a tendina*
5. Airbag ginocchia*
6. Interruttore airbag del passeggero
anteriore ON/OFF*
* : se in dotazione
